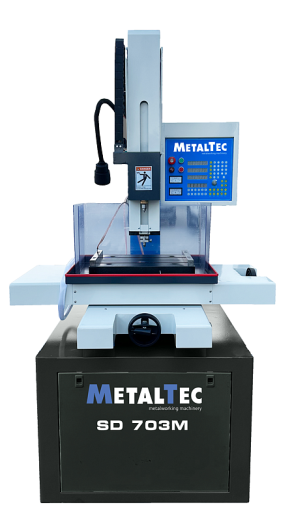

MetalTec SD 703M Электроэрозионный сверлильный станок (Супердрель)

Электроэрозионный сверлильный станок MetalTec SD 703M: Прорыв в технологии обработки глубоких отверстий малого диаметра

В современном высокотехнологичном производстве часто возникает задача создания отверстий малого диаметра с исключительной глубиной. Традиционные механические методы зачастую бессильны перед такими материалами, как закаленная сталь, вольфрам или жаропрочные сплавы. Решением этой сложной задачи становится электроэрозионная (ЭЭРО) обработка. Специализированный электроэрозионный сверлильный станок MetalTec SD 703M, известный как «Супердрель», представляет собой передовое оборудование, разработанное именно для таких операций.

Принцип работы и ключевые преимущества технологии

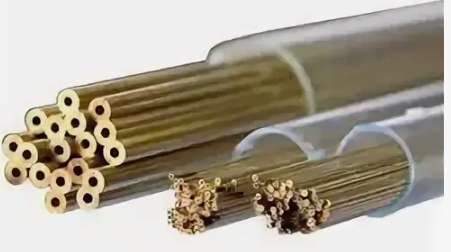

В отличие от механического сверления, MetalTec SD 703M использует процесс контролируемого электрического пробоя. В качестве инструмента применяется медная или латунная трубчатая электрод-заготовка, которая не контактирует с деталью физически. Обработка происходит в среде диэлектрической жидкости (деионизированная вода или специальная СОЖ) под высоким давлением за счет теплового воздействия микроразрядов. Это позволяет:

• Обрабатывать любые токопроводящие материалы независимо от их твердости.

• Получать отверстия диаметром от 0,3 до 3,0 мм с беспрецедентным соотношением глубины к диаметру — до 200:1.

• Исключить механические напряжения, деформации заготовки и износ инструмента в классическом понимании.

• Достигать высочайшей точности и повторяемости.

Технические возможности и особенности конструкции

Станок обладает продуманной конструкцией, обеспечивающей стабильность и точность в течение всего процесса обработки.

• Высокая точность: Система ЧПУ гарантирует позиционирование по осям X, Y, Z с точностью 0,005 мм (5 микрон), что критически важно для юстировки и координации отверстий.

• Мощная технология сверления: Максимальный ток обработки 30 А и рабочее давление до 7 МПа обеспечивают эффективное удаление эрозионных продуктов и скорость проникновения в углеродистую сталь до 70 мм/мин.

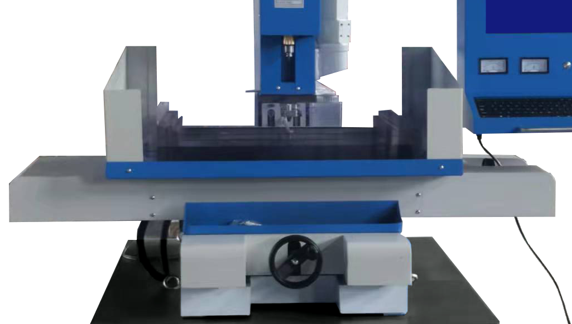

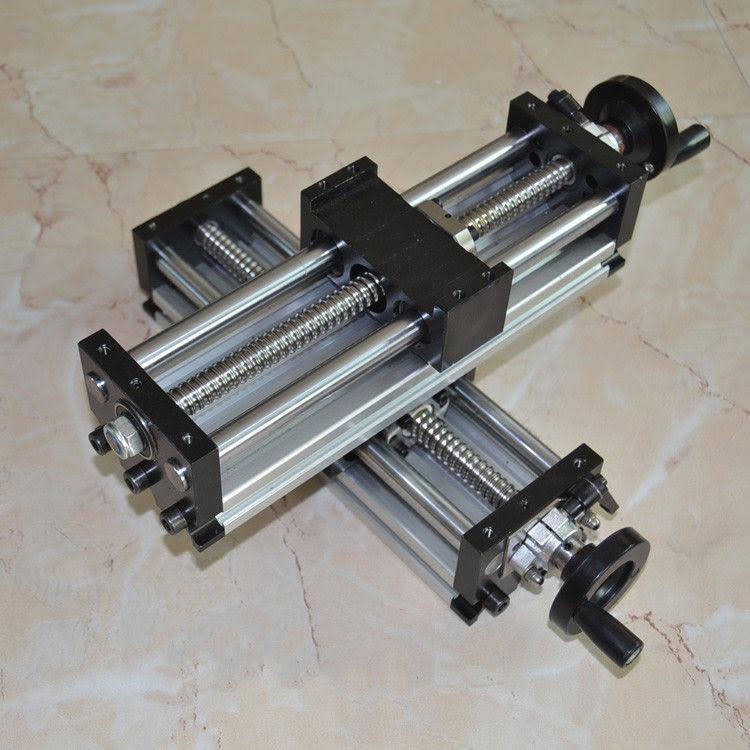

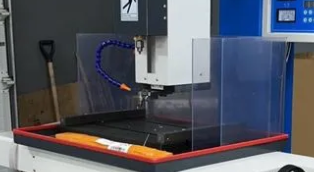

• Вместительная рабочая зона: Координатный стол размером 320x440 мм с перемещением 300x400 мм и возможностью установки заготовки массой до 250 кг позволяет работать с крупногабаритными деталями.

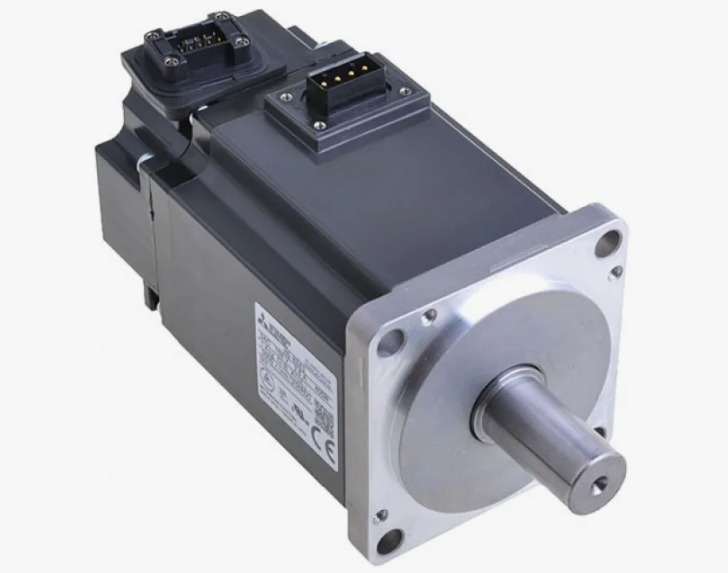

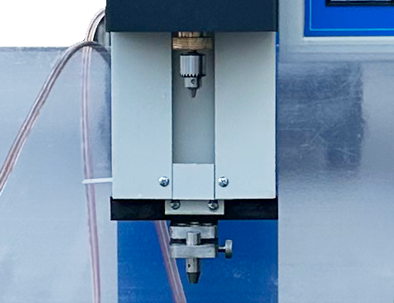

• Удобство эксплуатации: Большой ход шпинделя (300 мм) и сервопривода (270 мм), а также максимальная длина электрода до 400 мм дают возможность обрабатывать массивные заготовки. Регулируемая скорость вращения поворотной головки (ось R) в диапазоне 20-120 мм/мин добавляет гибкости процессу.

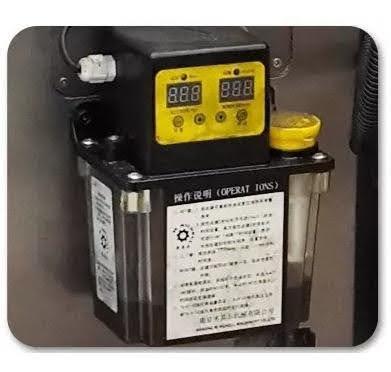

• Компактность и надежность: При весе 650 кг и габаритах 1060x750x1700 мм станок не требует чрезмерно много производственного пространства, а надежная конструкция обеспечивает долгий срок службы.

Сфера применения станка MetalTec SD 703M

Данное оборудование является незаменимым в отраслях, где требуются прецизионные и глубокие отверстия:

1. Производство литейных и экструзионных форм: Создание систем вентиляции и охлаждающих каналов сложной конфигурации.

2. Авиационная и космическая промышленность: Сверление отверстий в лопатках турбин, элементах двигателей и других компонентах из жаропрочных сплавов.

3. Медицинское оборудование: Изготовление микроотверстий в хирургических инструментах и имплантатах.

4. Производство фильер и форсунок: Для топливных систем, систем охлаждения и распыления, где критически важны точный диаметр и чистота поверхности канала.

5. Изготовление пресс-форм: Эффективное создание тонких и глубоких отверстий под выталкиватели и другие элементы.

Заключение

Электроэрозионный сверлильный станок MetalTec SD 703M — это не просто инструмент, а законченное технологическое решение для задач, выходящих за рамки возможностей обычной механообработки. Его способность выполнять сверхглубокое сверление микроотверстий в самых твердых материалах с субмикронной точностью открывает новые горизонты для инженеров и технологов. Сочетая в себе мощность, точность и надежность, «Супердрель» становится стратегическим активом любого предприятия, ориентированного на выпуск высокотехнологичной продукции с повышенной добавленной стоимостью. Гарантия 1 год и продуманная конструкция делают инвестиции в это оборудование обоснованными и безопасными.

Супердрель применяется для получения глубоких отверстий в заготовках диаметром от 0,3 до 3 мм при отношении глубины к диаметру 200 : 1 состоящих из токопроводящих материалов.

Краткие характеристики:

Диаметр электродов, мм
0,3 – 3,0

Размер рабочего стола, мм
320 * 440

Перемещение по осям X и Y, мм
300 * 400

Максимальный вес устанавливаемой заготовки, кг
250

Расстояние между направляющей и рабочим столом, мм
360

Ход шпинделя, мм
300

Ход сервопривода шпинделя, мм
270

Высота рабочего стола, мм
920

Максимальная длина электрода, мм
400

Скорость вращения поворотной головки (ось R), мм / мин.
20-120

Максимальная скорость сверления углеродистой стали, мм/мин
70

Точность позиционирования по осям X, Y, Z, мм
0,005

Объем бака для рабочей жидкости, литр
25

Рабочая жидкость
Вода или СОЖ

Рабочее давление, МПа
7

Максимальный ток обработки, А
30

Потребляемая мощность, КВт
3,5

Тип подключения, В/Гц
380 / 50

Габариты станка, мм
1060 * 750 * 1700

Вес станка, кг
650

Гарантия
1 год

Технические характеристики
Диаметр электродов (мм)
0,3 – 3,0

Максимальная длина электрода (мм)
400

Рабочий стол

Размер рабочего стола (мм)
320 * 440

Перемещение по осям X и Y (мм)
300 * 400

Расстояние между направляющей и рабочим столом (мм)
360

Высота рабочего стола (мм)
920

Шпиндель

Ход шпинделя (мм)
300

Ход сервопривода шпинделя (мм)
270

Скорость вращения поворотной головки (ось R) (мм / мин)
20-120

Габаритные размеры

Длина (мм)
1060

Ширина (мм)
750

Высота (мм)
 1700

Вес (кг)
 650

Электропитание

Максимальный ток обработки (А)
30

Потребляемая мощность (КВт)
3,5

Тип подключения (В/Гц)
380 / 50

Другие параметры

Максимальный вес устанавливаемой заготовки (кг)
250

Максимальная скорость сверления углеродистой стали (мм/мин)
70

Точность позиционирования по осям X, Y, Z (мм)
0,005

Объем бака для рабочей жидкости (литр)
25

Рабочее давление (МПа)
7

Гарантия (Месяц)
12
