В поисках надежного и точного токарного центра для комплексной обработки деталей? MetalTec NEXUS 42M сочетает в себе мощность, гибкость и высокую точность.

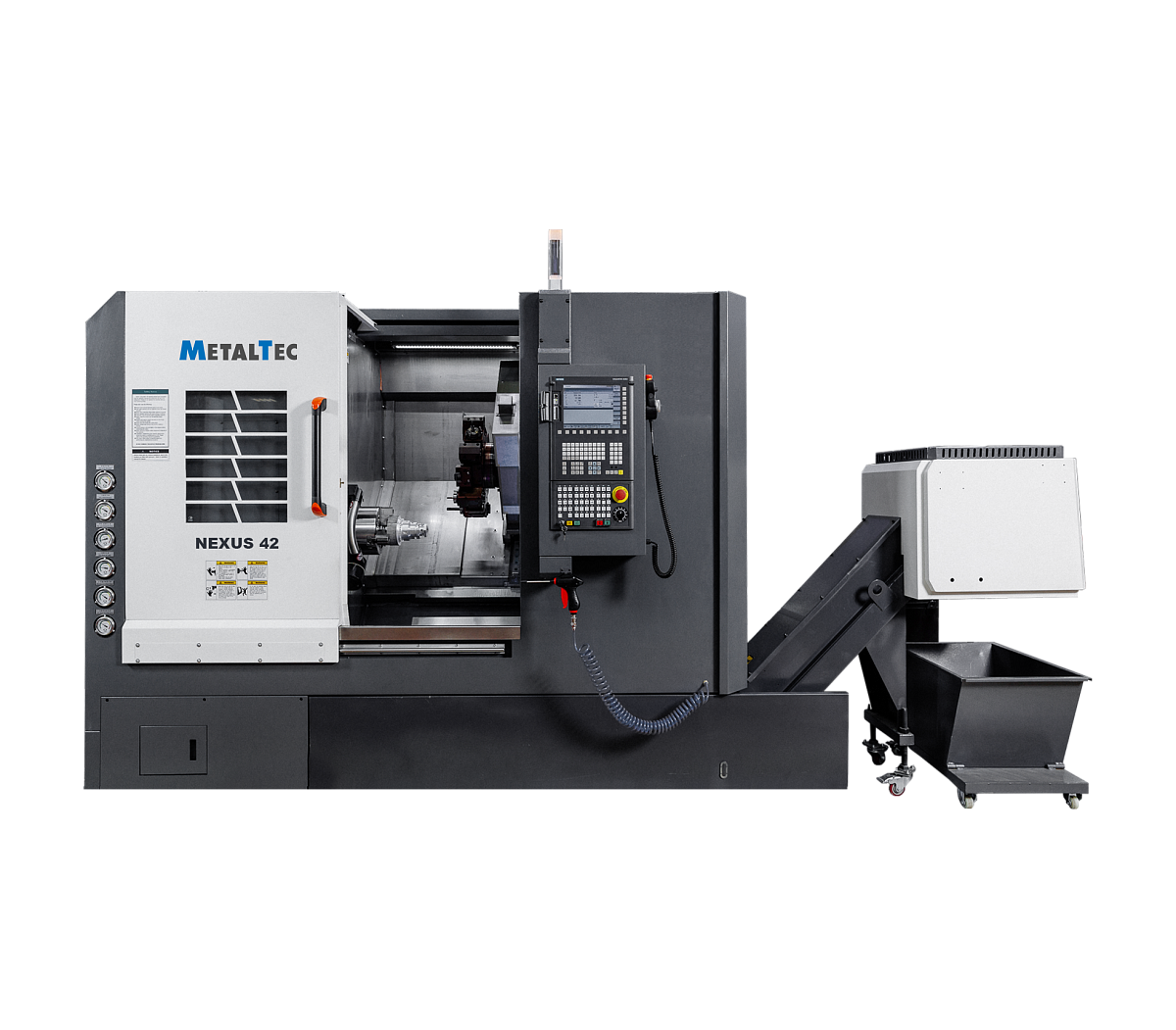

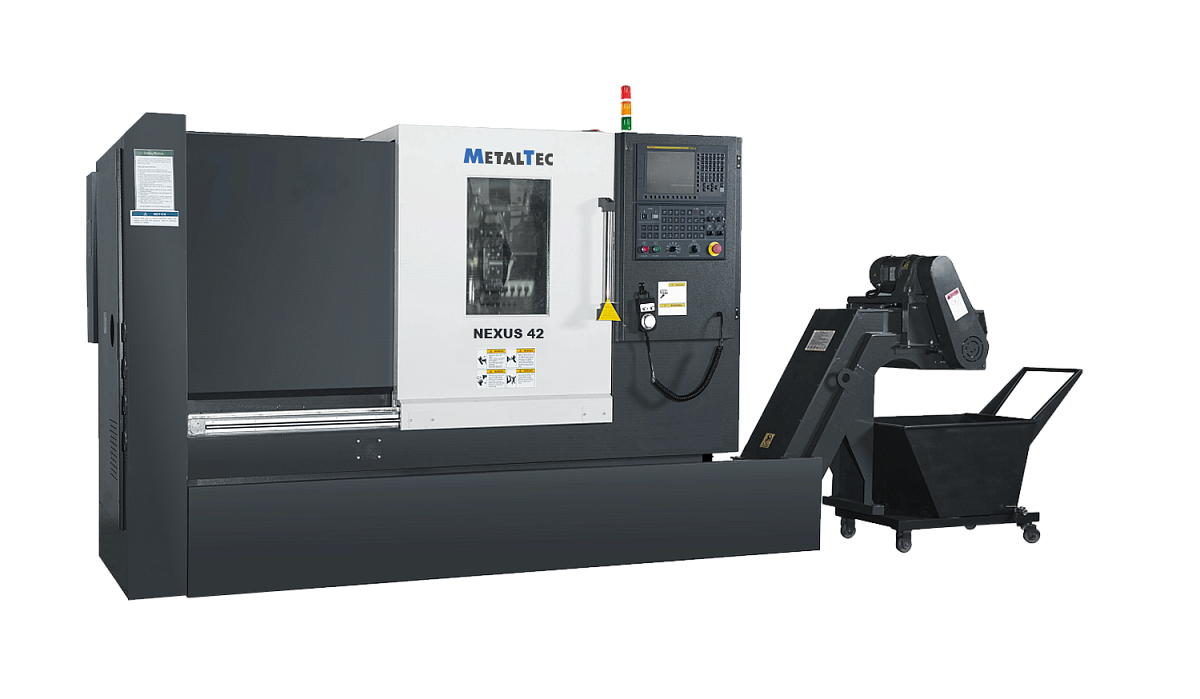

MetalTec NEXUS 42M: Мощь и Точность для Комплексной Токарной Обработки
На современном производственном рынке востребовано оборудование, способное выполнять широкий спектр операций без переустановки заготовки. Ярким примером такого многофункционального решения является токарный обрабатывающий центр MetalTec NEXUS 42M. Эта модель разработана для эффективной обработки сложных деталей типа «вал» и «диск», предлагая оптимальный баланс между производительностью, точностью и надежностью.
Сердце станка: Управление и Привод

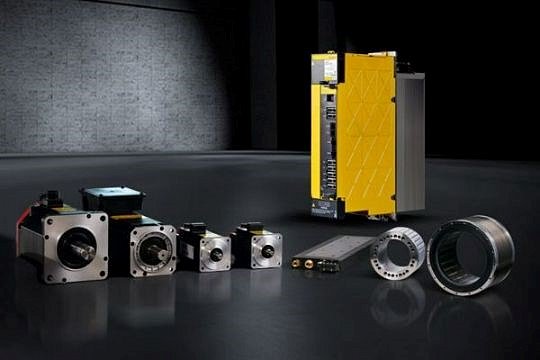

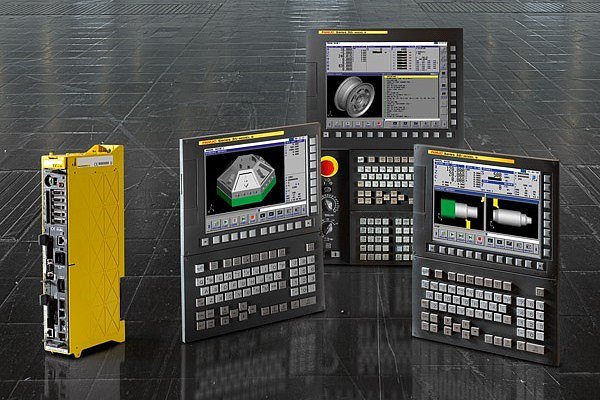

В основе NEXUS 42M лежит проверенная временем система числового программного управления FANUC 0i TF PLUS (5), известная своей стабильностью и удобством программирования. Все оси (X и Z) приводятся в движение серводвигателями от FANUC, что гарантирует высокую динамику, отзывчивость и точность позиционирования. Станок обладает солидной мощностью: двигатель шпинделя на 11/15 кВт обеспечивает необходимый крутящий момент как при черновой, так и при чистовой обработке, разгоняясь до 3500 об/мин.
Гибкость оснастки: Револьверная Голова и Приводной Инструмент
Главная особенность, превращающая станок из обычного токарного в обрабатывающий центр, — это 12-позиционная револьверная резцедержатель с приводным инструментом. Это позволяет не только выполнять традиционные токарные операции, но и производить фрезерование, сверление и нарезание резьбы, не снимая деталь. Инструментальный блок BMT40 обеспечивает быструю и точную смену инструментов. В стандартной комплектации предусмотрены позиции под радиальный (20х20 мм, 4 шт.) и торцевой (20х20 мм, 3 шт.) инструмент, включая три приводных держателя (BMT40-ER20), что открывает огромные возможности для комплексной обработки.
Конструкция и Точность
Станок построен на жесткой станине, рассчитан на обработку заготовок диаметром до 420 мм над станиной и до 250 мм над суппортом. Расстояние между центрами в 550 мм определяет максимальную длину обработки вала (до 450 мм). Шпиндель с отверстием Ø62 мм (A2-6) и гидропатроном на 200 мм надежно фиксирует заготовку.
Высокий класс станка подтверждается заявленными параметрами точности: повторяемость по осям составляет 0.006 мм, что обеспечивает стабильность размеров в серийном производстве. Показатели округлости (0.003 мм) и шероховатости (Ra 1.6 мкм) свидетельствуют о способности выполнять ответственные чистовые операции.
Дополнительное оснащение и завершающие штрихи
Для удобства работы с длинными валами станок оснащен гидравлической механической задней бабкой с конусом MT4, которая обеспечивает надежное поджатие. Система автоматического измерения и привязки инструмента Renishaw минимизирует ручной ввод и повышает точность подготовки к работе. Мощный насос СОЖ (750W) обеспечивает эффективное охлаждение и отвод стружки.
Заключение
MetalTec NEXUS 42M представляет собой сбалансированное решение для цехов, занимающихся мелко- и среднесерийным производством сложных деталей. Сочетание мощного шпинделя, гибкой инструментальной системы с приводным инструментом, системы ЧПУ FANUC и высокой точности делает этот станок надежным партнером, способным сократить технологический цикл и повысить качество выпускаемой продукции. Его габариты (4270x2000x2170 мм) и вес около 3650 кг позволяют разместить его на большинстве производственных площадок без специальной подготовки фундамента.
Модель
MetalTec NEXUS 42MСистема ЧПУ
FANUC 0i TF PLUS (5)
Серводвигатели по осям Х / Z
FANUC
Макс. диаметр над станиной, мм
420
Макс. диаметр над суппортом, мм
250
Расстояние между центрами, мм
550
Макс. диаметр обработки, мм (диск)
280
Макс. диаметр обработки, мм (вал)
250
Макс. длина обработки, мм (вал)
450
Шпиндель
Макс. обороты, об/мин50 - 3500
Отверстие шпинделя, мм
62
Макс. диаметр сквозного отверстия, мм
45
Торец шпинделя
A2-6
Гидравлический патрон, мм
200
Перемещение суппорта
Ход по оси Х, мм
210
Ход по оси Z, мм
500
Ускоренное перемещение по осям X / Z, м/мин
24 / 24
Инструментальный резцедержатель
Типревольверный резцедержатель с приводным инструментом
Количество инструмента
12
Размер расточного инструмента, мм
25 x 25
Радиальный держатель инструмента
20 х 20 (4 шт.)
Держатель торцевого инструмента
20 х 20 (3 шт.)
Система измерения и привязки инструмента
Renishaw
Приводной инструмент
BMT40-ER20-0°, шт1
BMT40-ER20-90°, шт
2
Оптимальная мощность, кВт
1,8
Макс. крутящий момент, Нм
27
Макс. допустимые обороты, об/мин
3000
Рабочий диапазон оборотов, об/мин
2000
Механическая задняя бабка
Тип привода пинолигидравлический
Макс. перемещение, мм
80
Конус
MT4
Диаметр конуса хвостовика, мм
65
Двигатель
Мощность двигателя, кВт11 / 15
Насос СОЖ
750W
Точности
Округлость обрабатываемой детали, мм0,003 / Ø 75
Цилиндричность обрабатываемой детали, мм
0,02 / 300
Плоскостность обрабатываемой детали, мм
0,025 / Ø 300
Шероховатость обрабатываемой поверхности
Ra 1,6 µm
Точность позиционирования
Ось X, мм0,022
Ось Z, мм
0,022 / 550
Повторяемость
Ось X, мм
0,006
Ось Z, мм
0,006 / 550
Габаритные размеры
Длина, мм4270
Ширина, мм
2000
Высота, мм
2170
Вес нетто, кг
3650
Вес брутто, кг
4100
