Станок MetalTec NEXUS 42 отвечает этим вызовам, предлагая уникальное сочетание мощной конструкции с наклонной станиной и передовой системы управления.

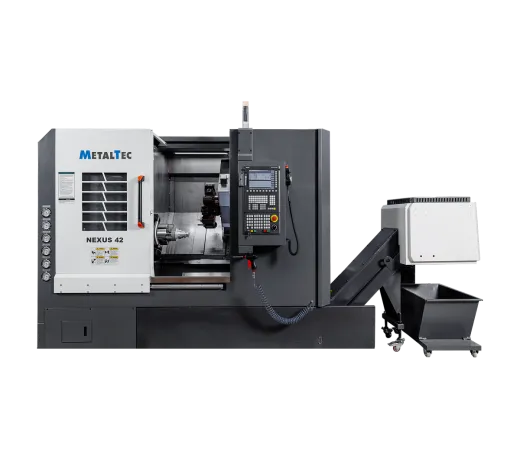

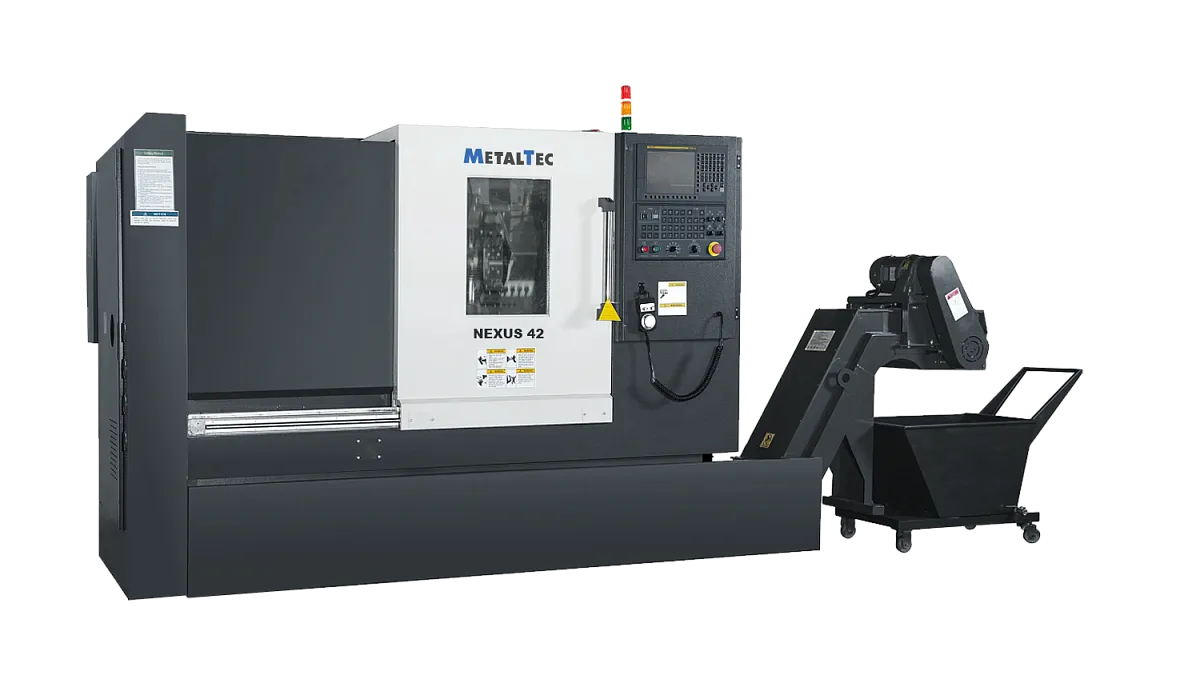

MetalTec NEXUS 42 — Инновации в высокоточной токарной обработке

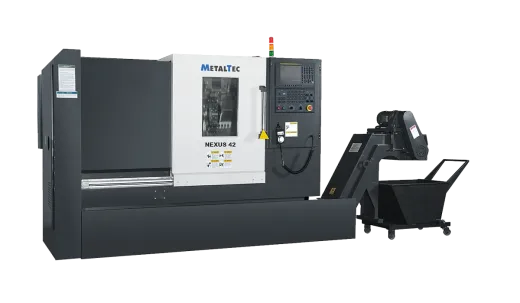

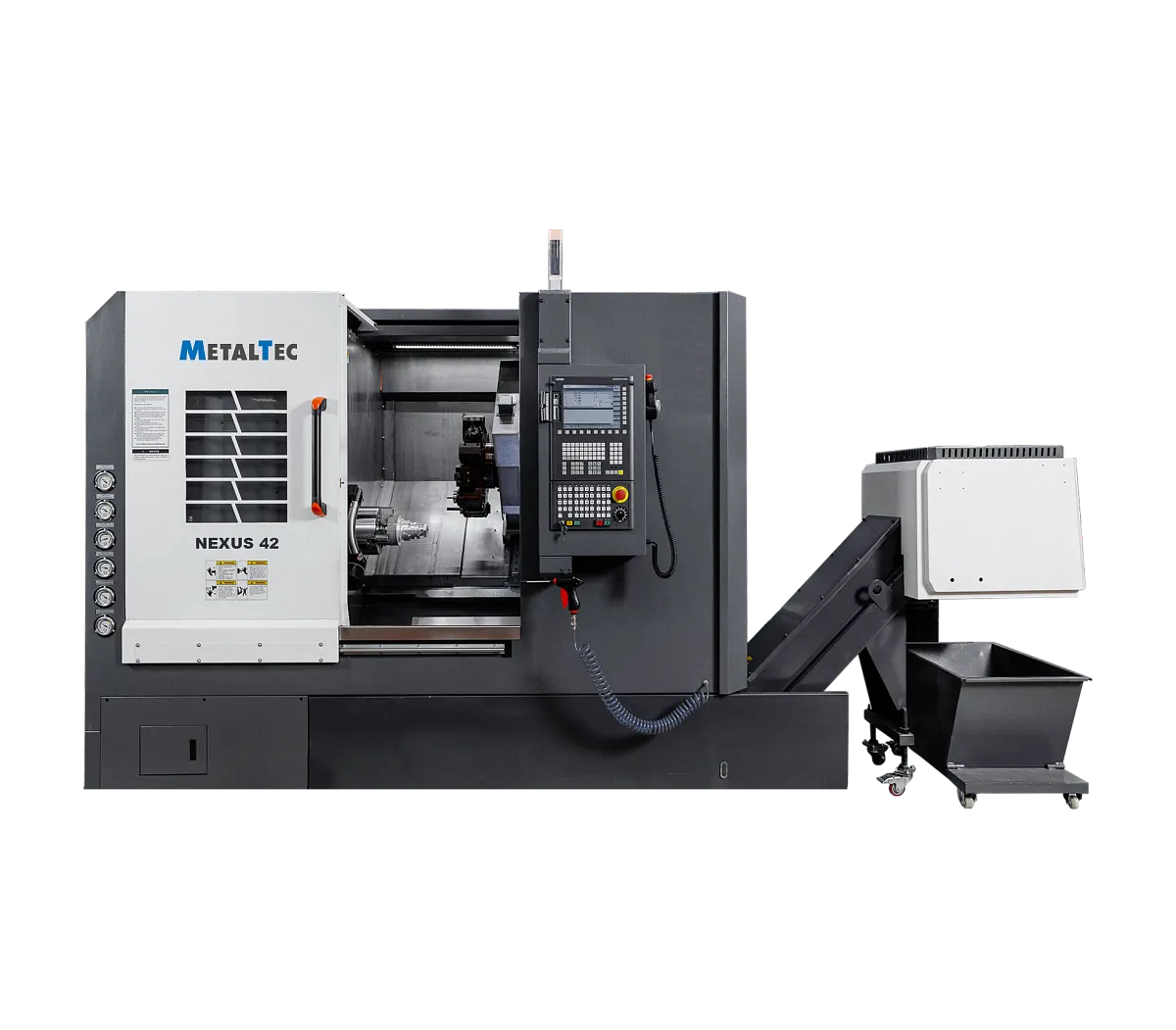

Современное производство диктует необходимость в оборудовании, способном выполнять сложные задачи с безупречной точностью и высокой скоростью. Токарный станок с ЧПУ MetalTec NEXUS 42 с характерной наклонной станиной представляет собой именно такое решение, сочетающее в себе инженерную мощь и технологическую продвинутость.
Конструктивные преимущества: основа высокой производительности

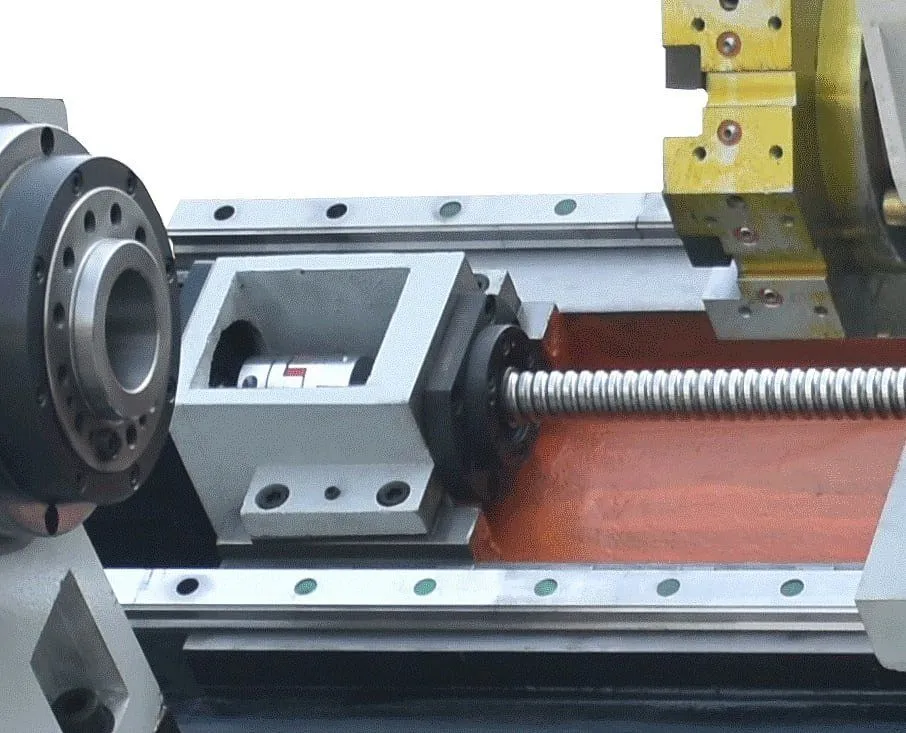

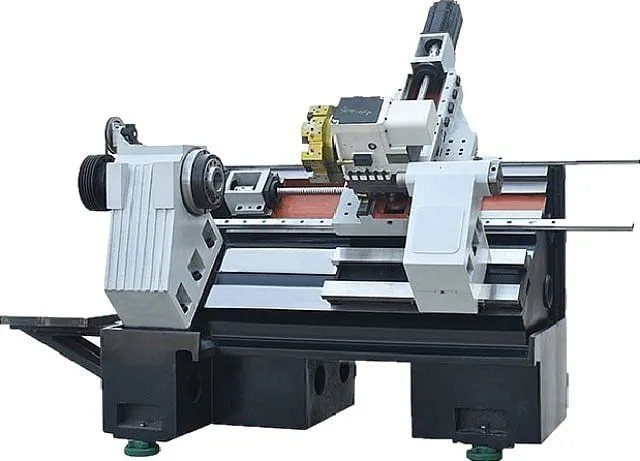

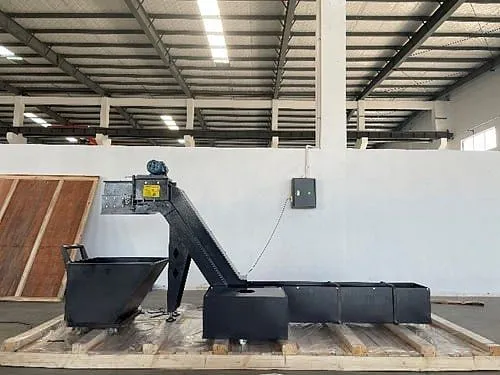

Ключевой особенностью модели NEXUS 42 является ее наклонная станина. Такая конструкция не только способствует эффективному удалению стружки, но и обеспечивает исключительную жесткость и виброустойчивость, превышающую показатель HRC 55. Это позволяет вести скоростную обработку, включая твердое точение, без риска потери точности. Станок предназначен для комплексной обработки наружных и внутренних поверхностей деталей со ступенчатым или криволинейным профилем, поддерживая операции точения, сверления, зенкерования и нарезания резьбы.
Сердце станка: шпиндель и система управления

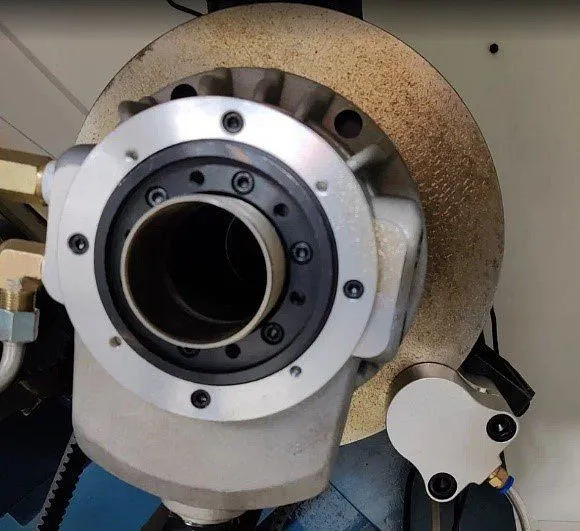

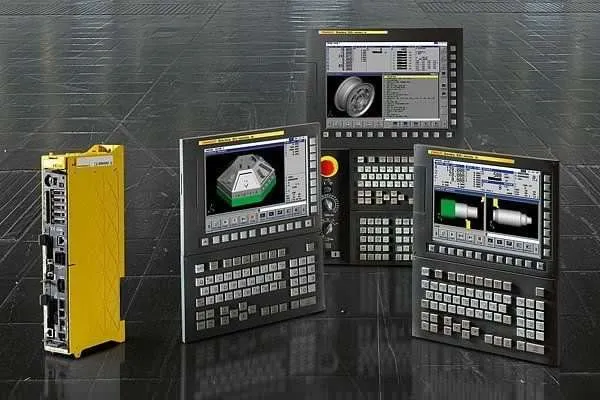

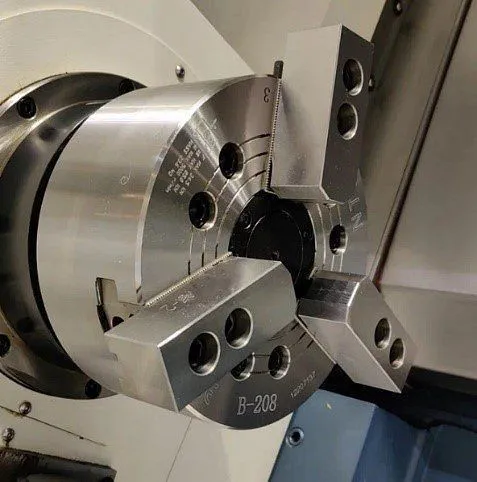

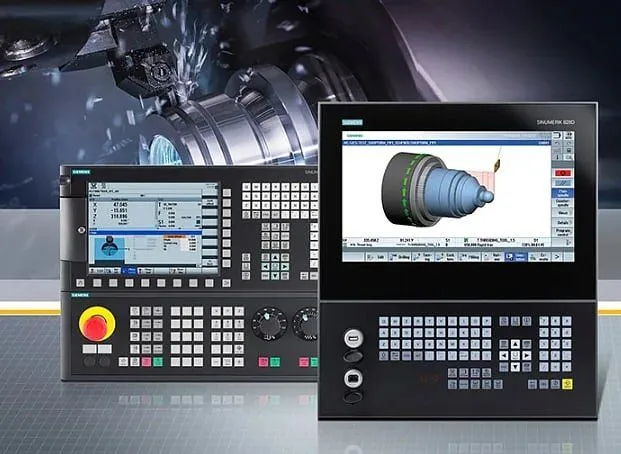

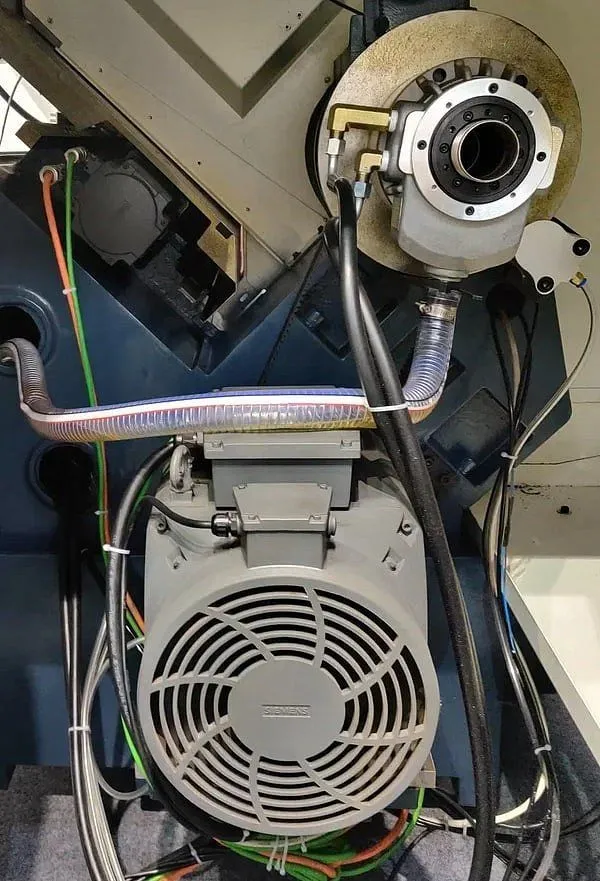

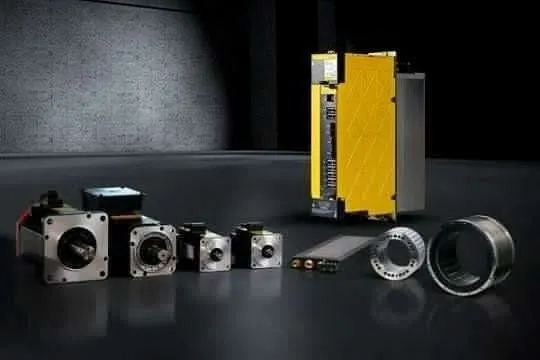

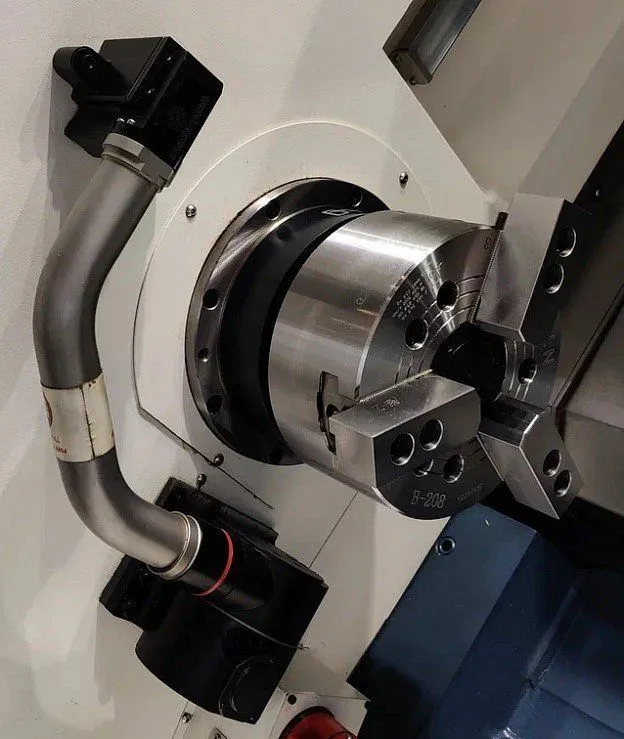

В основе силовой части станка — мощный шпиндель с диапазоном скоростей от 50 до 3500 об/мин и сквозным отверстием 62 мм, что позволяет обрабатывать прутковые заготовки диаметром до 45 мм. Фронтальный торец A2-6 и гидравлический патрон на 200 мм гарантируют надежное крепление заготовок. Управляет процессами высокопроизводительная система ЧПУ FANUC 0i TF PLUS, синхронизированная с серводвигателями FANUC по осям X и Z. Это обеспечивает ускоренное перемещение суппорта на скорости 24 м/мин и точное позиционирование.
Технические возможности и точность
Металлообрабатывающие возможности станка впечатляют: над станиной можно разместить заготовку диаметром до 420 мм, а максимальный диаметр обработки для вала составляет 250 мм при длине до 350 мм. Для дисковидных деталей доступен диаметр обработки до 320 мм.
Точность — визитная карточка NEXUS 42. Станок демонстрирует исключительные параметры:
-
Позиционирование по осям: ±0.022 мм.
-
Повторяемость: ±0.006 мм.
-
Высокое качество поверхности: шероховатость от Ra 1.6 мкм.
-
Геометрическая точность: округлость детали Ø75 мм — 0.003 мм, цилиндричность на длине 300 мм — 0.02 мм.
Оснащение для бесперебойной работы

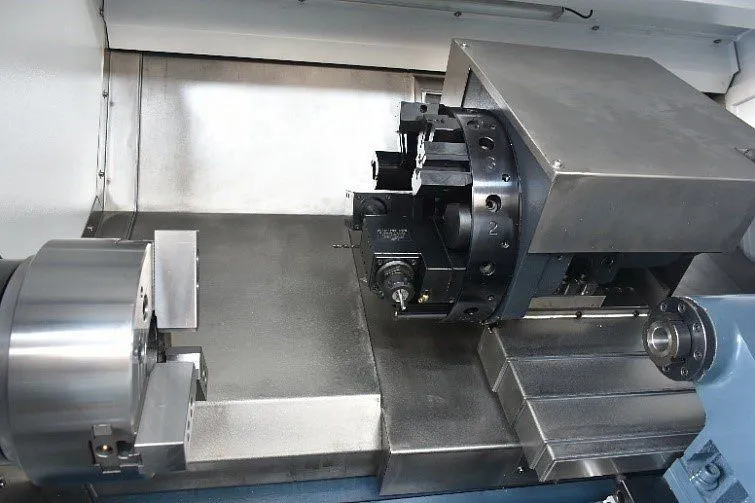

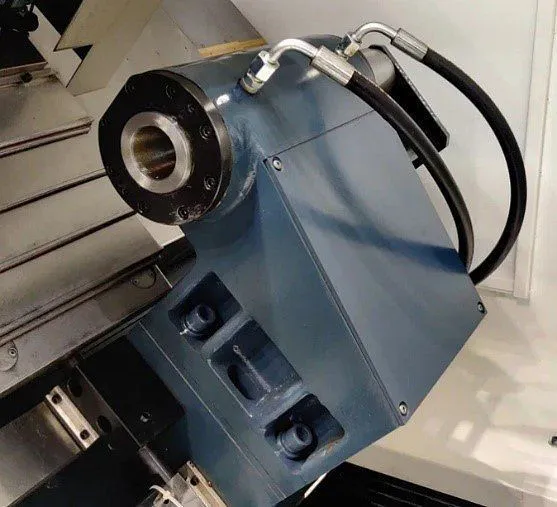

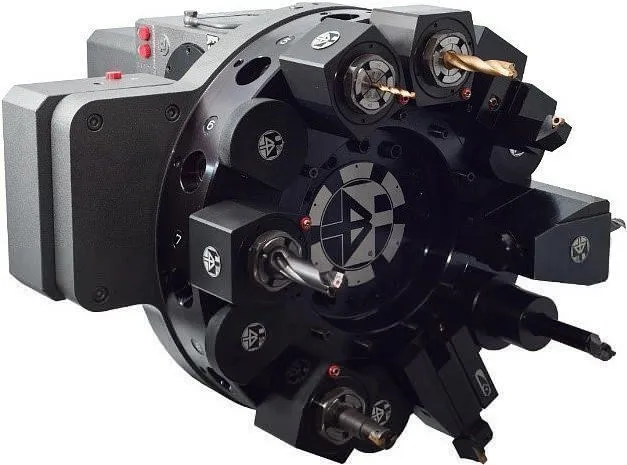

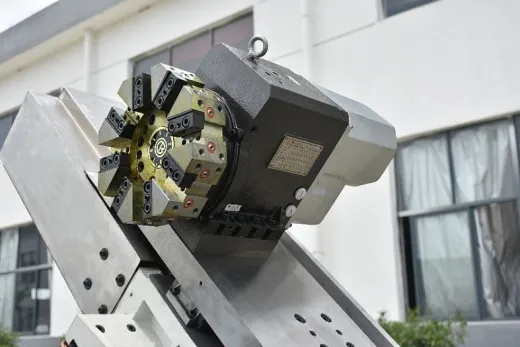

Револьверный резцедержатель на 8 инструментов с размером державки 25x25 мм обеспечивает быструю смену инструмента и возможность создания сложных технологических маршрутов за одну установку. Гидравлическая механическая задняя бабка с конусом MT4 и ходом пиноли 60 мм обеспечивает надежную поддержку длинных заготовок.
Габариты и интеграция в цех
При своих значительных производственных мощностях станок имеет компактные для своего класса габариты (3900x2060x2150 мм) и вес около 3600 кг (нетто), что упрощает его размещение в цеху.
Итог
MetalTec NEXUS 42 — это не просто станок, а технологический партнер для предприятий, занятых серийным и мелкосерийным производством ответственных деталей для автомобилестроения, аэрокосмической отрасли, приборостроения и энергетики. Его надежность, высочайшая точность и готовность к интенсивным нагрузкам делают его разумной инвестицией в будущее любого современного производства.
Модель
MetalTec NEXUS 42Система ЧПУ
FANUC 0i TF PLUS (5)Серводвигатели по осям Х / Z
FANUC
Макс. диаметр над станиной, мм
420
Макс. диаметр над суппортом, мм
250
Расстояние между центрами, мм
400
Макс. диаметр обработки, мм (диск)
320
Макс. диаметр обработки, мм (вал)
250
Макс. длина обработки, мм (вал)
350
Шпиндель
Макс. обороты, об/мин50 - 3500
Отверстие шпинделя, мм
62
Макс. диаметр сквозного отверстия, мм
45
Торец шпинделя
A2-6
Гидравлический патрон, мм
200
Перемещение суппорта
Ход по оси Х, мм
210
Ход по оси Z, мм
400
Ускоренное перемещение по осям X / Z, м/мин
24 / 24
Инструментальный резцедержатель
Типревольверный резцедержатель
Количество инструмента
8
Размер инструмента, мм
25 x 25
Механическая задняя бабка
Тип привода пиноли
гидравлический
Макс. перемещение, мм
60
Конус
MT4
Диаметр конуса хвостовика, мм
55
Двигатель
Мощность двигателя, кВт11 / 15
Точности
Округлость обрабатываемой детали, мм0,003 / Ø 75
Цилиндричность обрабатываемой детали, мм
0,02 / 300
Плоскостность обрабатываемой детали, мм
0,025 / Ø 300
Шероховатость обрабатываемой поверхности
Ra 1,6 µm
Точность позиционирования
Ось X, мм0,022
Ось Z, мм
0,022 / 400
Повторяемость
Ось X, мм
0,006
Ось Z, мм
0,006 / 400
Габаритные размеры
Длина, мм3900
Ширина, мм
2060
Высота, мм
2150
Вес нетто, кг
3600
Вес брутто, кг
3100
