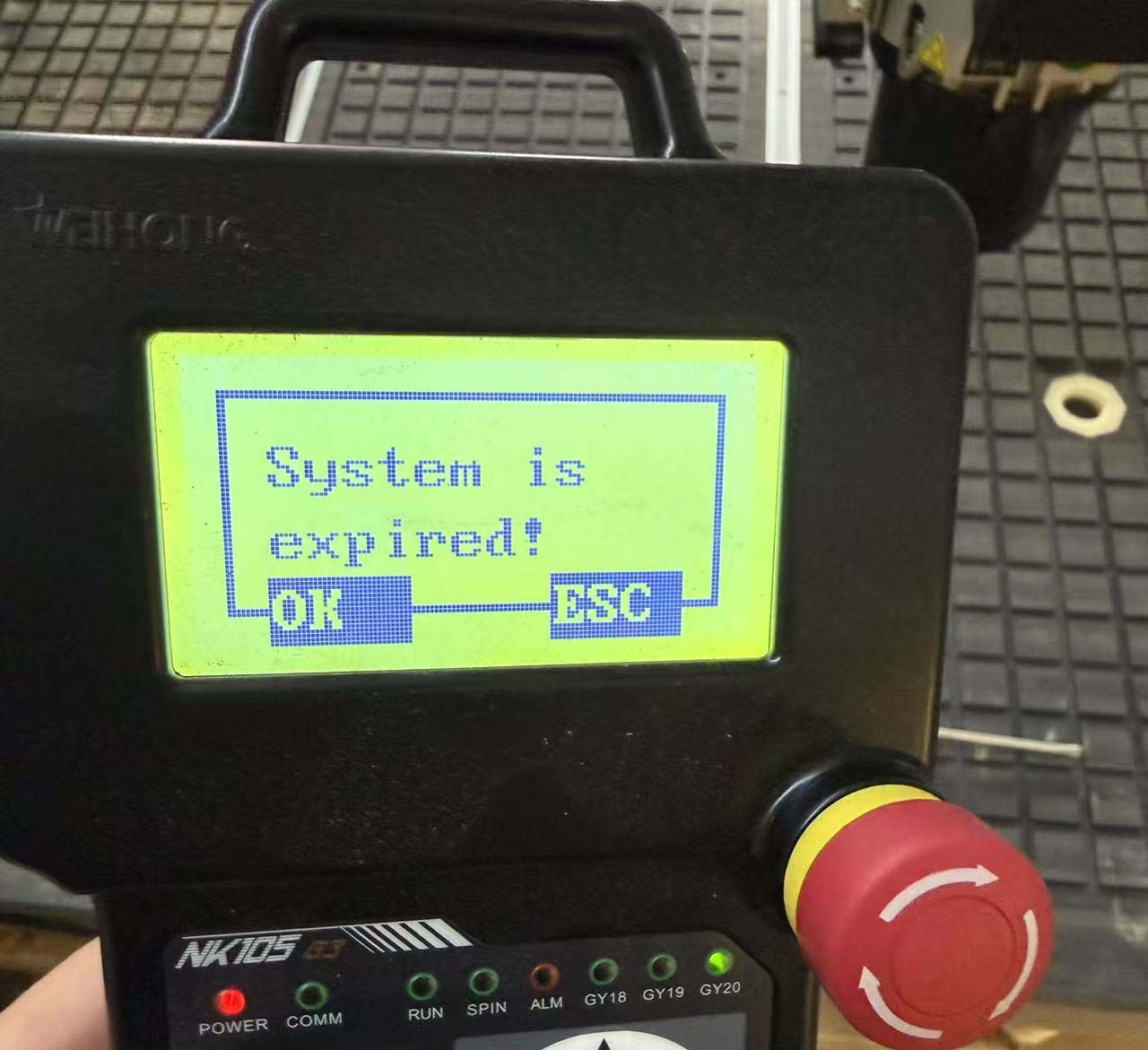

Певое включение и регистрация Weihong NK 105 G2 и G3 - System is expired!

Первое включение и регистрация Weihong NK105 G2 и G3: полное руководство

Приобретение нового фрезерно-гравировального или плазменного станка с числовым программным управлением – событие волнительное. Но прежде чем приступать к изготовлению первых деталей, необходимо грамотно выполнить первое включение системы ЧПУ и зарегистрировать контроллер. Сегодня мы детально разберём этот процесс для двух популярных моделей блоков управления – Weihong NK105 G2 и Weihong NK105 G3. Несмотря на конструктивное сходство, у каждой версии есть свои нюансы, которые важно учитывать при пусконаладке.

Статья рассчитана на операторов, наладчиков и владельцев мастерских, которые хотят избежать типичных ошибок, продлить ресурс оборудования и с первых минут получить стабильную работу. Следуйте инструкции шаг за шагом – и ваш станок «оживёт» правильно.

1. Подготовка к первому включению: что нужно проверить до подачи напряжения

Первый запуск любого оборудования начинается не с нажатия кнопки «Пуск», а с тщательной ревизии всех соединений. Системы Weihong NK105 чувствительны к качеству электропитания и помехам, поэтому уделите внимание следующим пунктам.

1.1 Осмотр шкафа управления и кабелей

Откройте электрошкаф. Убедитесь, что внутри нет посторонних предметов, обрезков кабеля, стружки или влаги. Проверьте затяжку всех клеммных соединений – при транспортировке вибрация могла ослабить контакты. Особое внимание уделите:

• Питающим проводам драйверов шаговых или серводвигателей.

• Подключению клемм «земля» (PE) – заземление должно быть надёжным и низкоомным.

• Сигнальным линиям от контроллера NK105 до преобразователя частоты (если установлен шпиндель).

1.2 Напряжение питания

Контроллер NK105 G2 и G3 рассчитан на питание 24 В постоянного тока. В большинстве комплектных шкафов установлен импульсный блок питания. Перед первым включением мультиметром проверьте выходное напряжение – оно не должно выходить за пределы 23–25 В. Завышенное или пульсирующее напряжение часто приводит к повреждению входных цепей контроллера.

1.3 Датчики и концевики

Убедитесь, что все концевые выключатели (по осям X, Y, Z) подключены к соответствующим входам NK105. В состоянии покоя концевик должен давать сигнал логической «1» или «0» в зависимости от схемы (обычно используется нормально замкнутый контакт – НЗ). Принудительное нажатие на концевик пальцем должно вызывать изменение состояния на индикаторе порта.

1.4 Совместимость версий ПО и прошивки

Для NK105 G2 и G3 используется разное программное обеспечение. Если на вашем станке установлен контроллер G2, то пульт управления (ручной или стационарный) должен иметь соответствующую прошивку. Попытка подключить пульт от G3 к блоку G2 вызовет ошибку связи. Рекомендуется заранее уточнить версию по наклейке на корпусе контроллера.

2. Первое включение системы Weihong NK105 G2

Начинаем с младшей модели – NK105 G2. Это классическое решение для трёхосевых станков с шаговыми двигателями.

2.1 Порядок действий при подаче питания

1. Переведите аварийный стоп («красную кнопку») в отжатое состояние.

2. Включите автоматический выключатель в шкафу – подаётся 220 В на блок питания и вентиляторы.

3. Затем включите тумблер или кнопку «Питание контроллера» – загорится зелёный индикатор на лицевой панели NK105 G2 (если она выведена на пульт).

4. На экране дисплея (обычно это монохромный ЖК-дисплей с текстовыми строками) должно появиться приветственное сообщение с версией загрузчика и ядра.

2.2 Ожидаемая реакция системы

Если всё подключено верно, после загрузки (примерно 5–10 секунд) контроллер переходит в режим ожидания. Двигатели должны быть заторможены (ток удержания подан). Попробуйте вручную переместить каретку по любой оси – при работающих драйверах шаговый двигатель сопротивляется вращению. Если каретка ходит свободно – либо отключено питание драйверов, либо неисправен сигнал Enable.

2.3 Типичные проблемы и их решение при первом включении G2

• Нет изображения на дисплее – проверьте кабель подключения дисплейного модуля (обычно это плоский шлейф). Часто он отходит при транспортировке.

• Ошибка «Emergency stop» – даже когда кнопка отжата, возможно, не замкнута цепь аварийной остановки на самом контроллере. Прозвоните контакты входа E-Stop.

• Дребезг или самопроизвольное срабатывание концевиков – поставьте фильтрующие конденсаторы или включите программный антидребезг в настройках (доступно через заводское меню).

После успешного включения переходим к регистрации.

3. Первое включение Weihong NK105 G3

Модель NK105 G3 – более продвинутая: поддерживает планетарные редукторы, имеет расширенные возможности настройки PID-регуляторов для сервоприводов и цветной сенсорный интерфейс.

3.1 Особенности запуска G3

Перед первым включением обязательно проверьте напряжение питания логики – для G3 критично стабильное 24 В. Также убедитесь, что SD-карта (или встроенная флеш-память) содержит актуальную версию системного образа. G3 загружается дольше – до 30 секунд из-за инициализации Linux-подобной среды.

3.2 Процедура

1. Подайте напряжение на шкаф, включите блок питания контроллера.

2. На сенсорном экране появится заставка Weihong, затем – главное окно с координатами.

3. Если система запрашивает пароль администратора для первого входа – стандартный пароль для G3: 33587550

3.3 Отличия в настройке осей

В G3 используется меню «Параметры – Механика – Оси». Вам потребуется ввести шаг винта, передаточное отношение, максимальную скорость и ускорение для каждой оси. Эти данные берутся из паспорта станка. Без их корректного ввода контроллер не позволит выполнить перемещение в автоматическом режиме (только ручное с ограничением скорости).

4. Регистрация контроллера Weihong NK105

Регистрация – это активация полной функциональности системы. Без неё большинство моделей NK105 G2/G3 работают в демонстрационном режиме (ограничение времени работы, отключение некоторых G-кодов, запрет на запись параметров). Рассмотрим оба варианта.

4.1 Определение типа лицензии

Заводы-изготовители станков либо уже регистрируют контроллер перед отгрузкой, либо передают ключ активации конечному пользователю. Чтобы проверить состояние, войдите в системное меню «Информация» или «О системе». Если указано «Registered» или «License valid», дальнейшие действия не требуются.

Если статус «Trial mode» или «Unregistered», следуйте инструкции ниже.

4.2 Регистрация через серийный номер

Каждый контроллер Weihong NK105 имеет уникальный 20-значный серийный номер (нанесён на корпус или доступен через меню «Инфо» – «ID устройства»). Процесс регистрации состоит из четырёх шагов:

1. Генерация кода запроса – в меню «Регистрация» нажмите «Сгенерировать запрос». На экране появится строка символов (обычно 32 символа в hex-формате).

2. Передача запроса в техподдержку – скопируйте код запроса. Раньше его отправляли по электронной почте, но сейчас часто используется онлайн-форма на сайте производителя или через приложение WeChat.

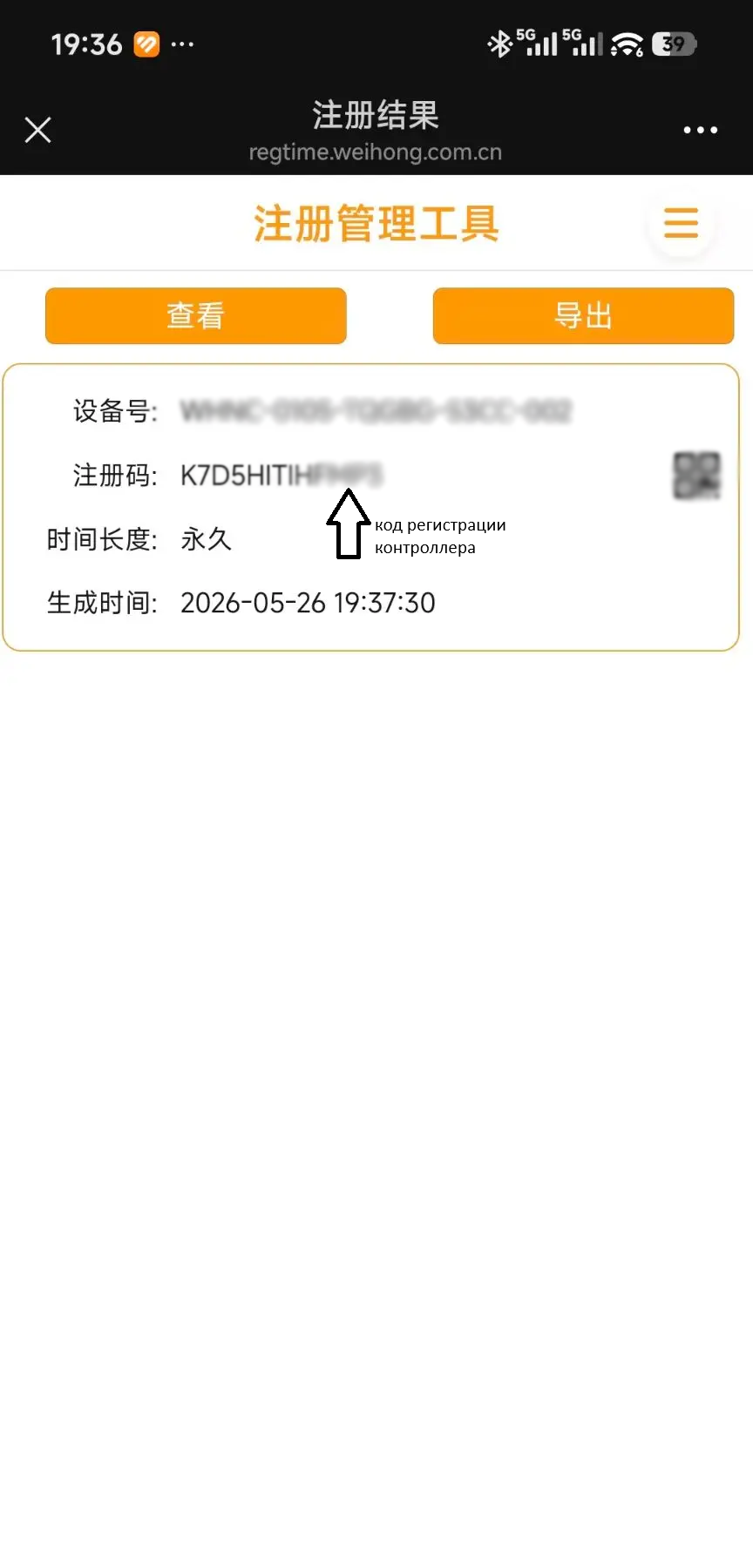

3. Получение активационного кода – на основе серийного номера и кода запроса вам выдадут ответный код (также 32 символа).

4. Ввод кода активации – в том же меню введите полученные символы и нажмите «Активировать». Контроллер перезагрузится, после чего все ограничения снимаются.

4.3 Регистрация для NK105 G3 через файл лицензии

G3 поддерживает более удобный способ – загрузку файла лицензии с USB-флеш-накопителя. Для этого:

• Отформатируйте флешку в FAT32.

• Поместите в корень файл license.key (полученный от поставщика).

• Вставьте флешку в USB-порт контроллера (на передней или задней панели).

• В меню «Обслуживание» выберите «Загрузить лицензию».

• После успешной загрузки система предложит перезагрузиться.

Важно: файл лицензии привязан к серийному номеру – попытка использовать его на другом контроллере вызовет ошибку.

4.4 Что даёт регистрация?

После регистрации Weihong NK105 G2/G3 становятся полноценными:

• Снимается ограничение на длительность непрерывной работы (в демо-режиме часто 8 часов).

• Разблокируются все G-коды (включая G93 – инверсное подача, G76 – резьбонарезание и др.).

• Появляется возможность сохранять и загружать пользовательские макросы.

• Открывается доступ к параметрам PID (для G3) и автоматической компенсации люфта.
