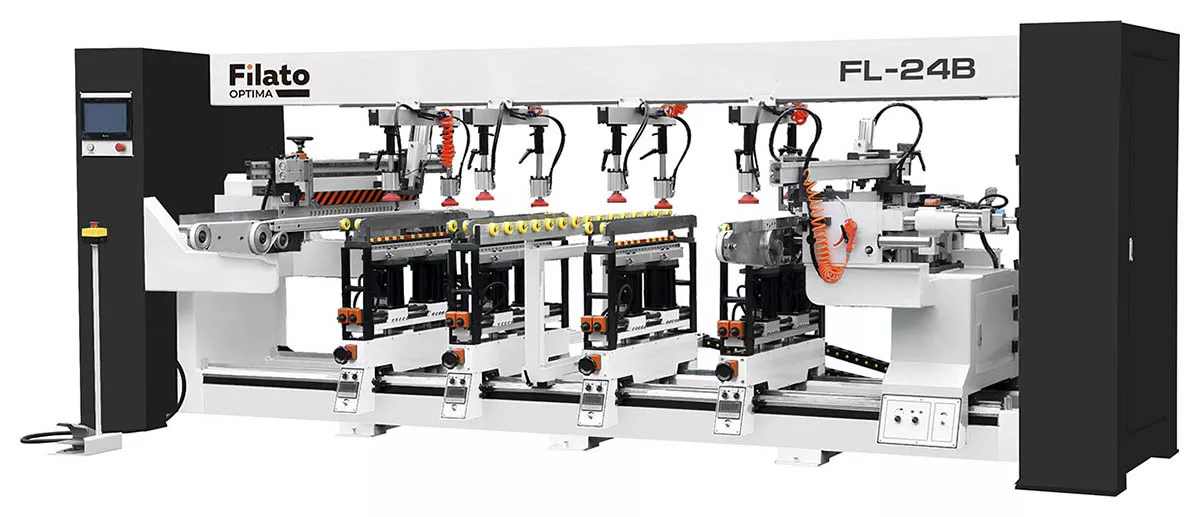

Автоматический сверлильно-присадочный станок Filato FL-24B Optima

Автоматические сверлильно-присадочные станки серии Optima от китайского бренда Filato представляют собой оборудование, востребованное в первую очередь на крупных мебельных производствах. Модель FL-24B Optima — это флагман линейки, предлагающий впечатляющую производительность, высокую точность обработки и широкие технологические возможности.

Назначение и сфера применения

Станок Filato FL-24B Optima спроектирован для высокоточного сверления за один технологический проход как сквозных, так и глухих отверстий в кромках и пластях мебельных щитов, а также в деталях корпусной мебели. Такая универсальность делает его идеальным инструментом для выполнения соединений на шкантах, установки эксцентриковых стяжек и другой мебельной фурнитуры.

Оборудование ориентировано на крупные и средние предприятия и цеха по производству столярно-строительных изделий, клееных щитов и фанеры, где требуются стабильные высокие объёмы выпуска продукции. Благодаря высокой производительности, станок способен обрабатывать до трёх заготовок одновременно.

Технические характеристики

В основе высокой производительности и точности Filato FL-24B Optima лежат его мощные технические характеристики. Общее количество шпинделей достигает 132, что позволяет обрабатывать детали любой конфигурации, экономя время и усилия оператора.

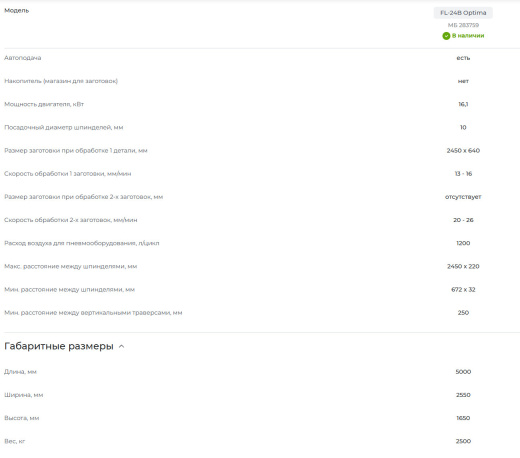

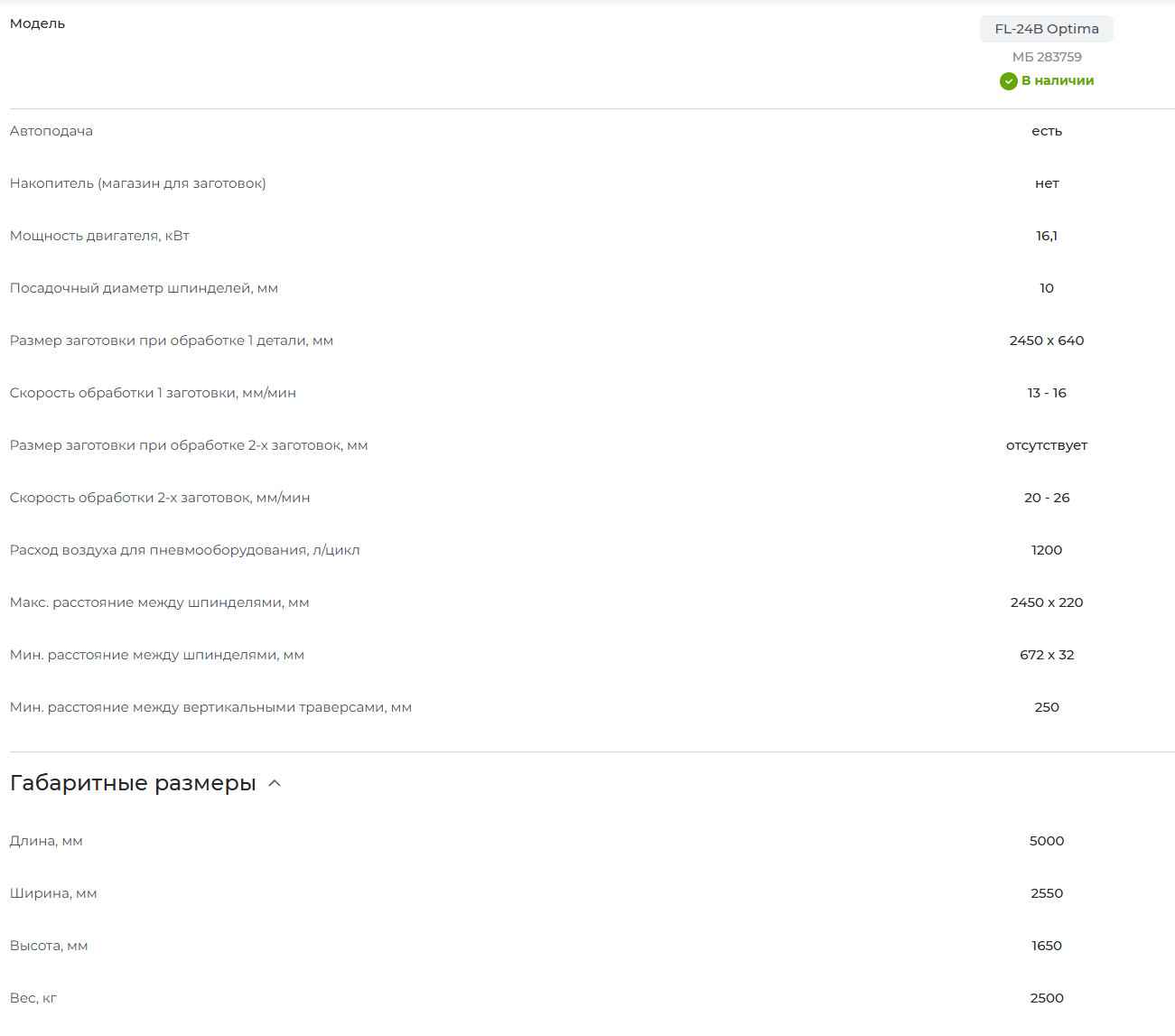

Основные параметры модели FL-24B Optima:

• Габаритные размеры (Д×Ш×В): 5000 × 2550 × 1650 мм

• Вес: 2500 кг

• Напряжение питания: 380 В

• Мощность двигателя: 16,1 кВт

• Частота вращения шпинделей: 2840 об/мин

• Макс. глубина сверления: 50 мм

• Рабочее давление: 6-8 атм

• Расход воздуха: 1200 л/цикл

• Посадочный диаметр шпинделей: 10 мм

Рабочий стол и размеры заготовок:

• Длина заготовки: 220 – 2450 мм

• Ширина заготовки: 32 – 672 мм

• Толщина заготовки: 8 – 50 мм

• Скорость обработки одной детали: 13-16 мм/мин

• Скорость обработки двух деталей: 20-26 мм/мин

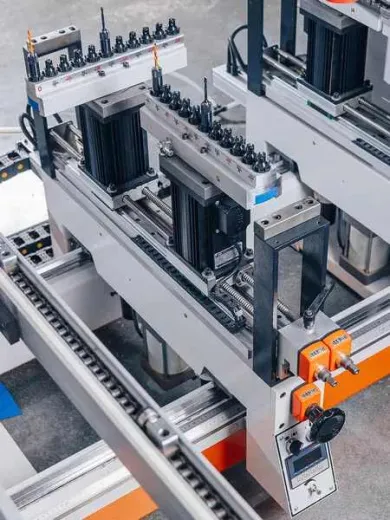

Траверсы и шпиндели:

• Общее количество шпинделей: 132 шт

• Горизонтальные траверсы: 2 шт.

• Шпиндели на горизонтальных траверсах: 44 шт. (22 × 2)

• Нижние вертикальные траверсы: 4 шт.

• Шпиндели на нижних вертикальных траверсах: 88 шт. (11 + 11) × 4

• Шаг между соседними шпинделями: 32 мм

• Мин. расстояние между вертикальными траверсами: 250 мм

Такая конфигурация гарантирует, что узкие и широкие, короткие и длинные заготовки будут засверлены идеально точно.

Конструктивные особенности и преимущества

Надёжность, удобство и точность станка Filato FL-24B Optima достигаются благодаря продуманным конструктивным решениям, которые выходят далеко за рамки базовых функций.

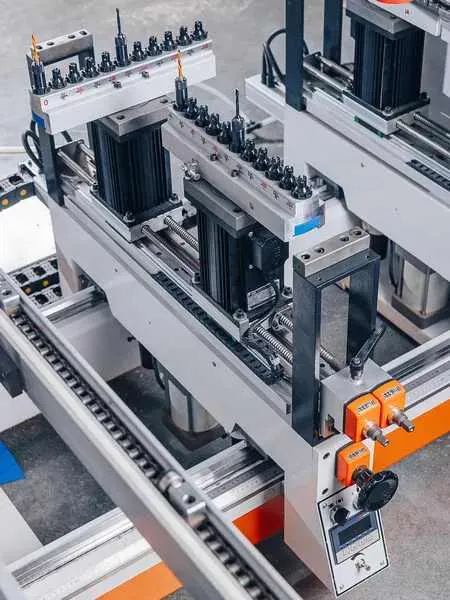

• Мощная шпиндельная группа. Наличие 132 шпинделей — главное преимущество модели. Это позволяет выполнять полную карту присадки за один проход, что критически важно для массового производства. Горизонтальные траверсы оснащены 22 шпинделями каждая, что увеличивает зону сверления до 672 мм.

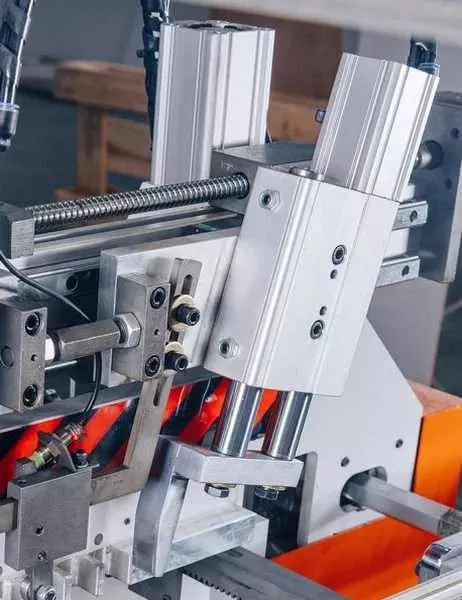

• Продуманная система прижимов. Для абсолютной неподвижности заготовки во время обработки используется восемь вертикальных пневматических прижимов. Дополнительно установлены четыре пневмоупора, которые обеспечивают высокоточное базирование детали по заданным размерам.

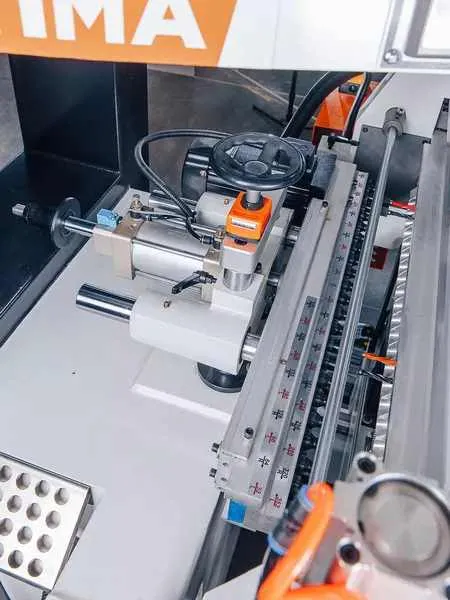

• Точная настройка глубины сверления. Винтовая система регулировки оснащена специальной миллиметровой шкалой, позволяющей оператору быстро и предельно точно установить требуемую глубину отверстия. Пневмофиксация вертикальных траверс исключает их смещение в процессе работы.

• Автоматическая подача заготовок. Устройство автоподачи с приводными ремнями самостоятельно перемещает деталь в зону обработки, минимизируя участие оператора и ускоряя цикл.

• Надёжность и долговечность. Станок оснащён немецкими призматическими направляющими — это классическое решение для промышленного оборудования, обеспечивающее точное и плавное перемещение узлов без перекосов, что напрямую влияет на качество присадки.

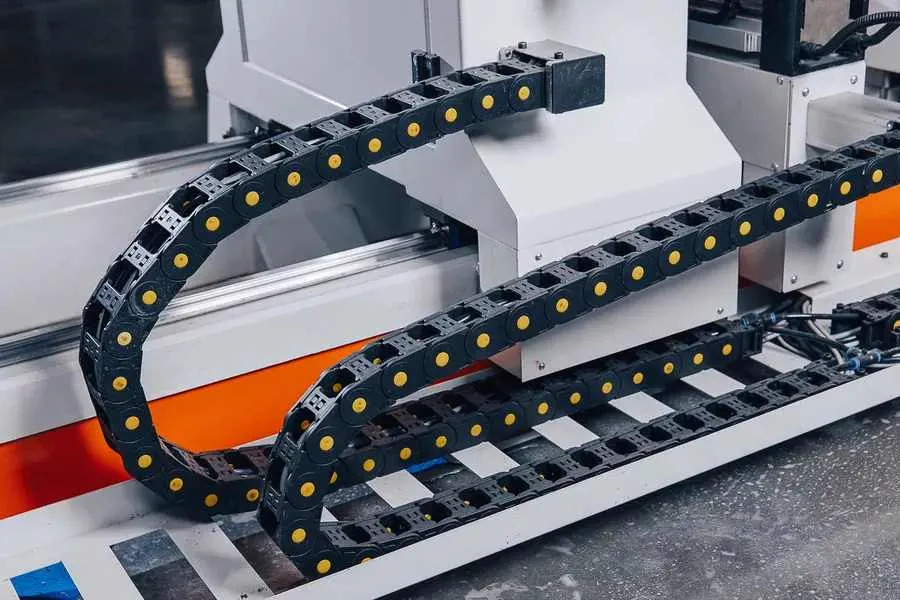

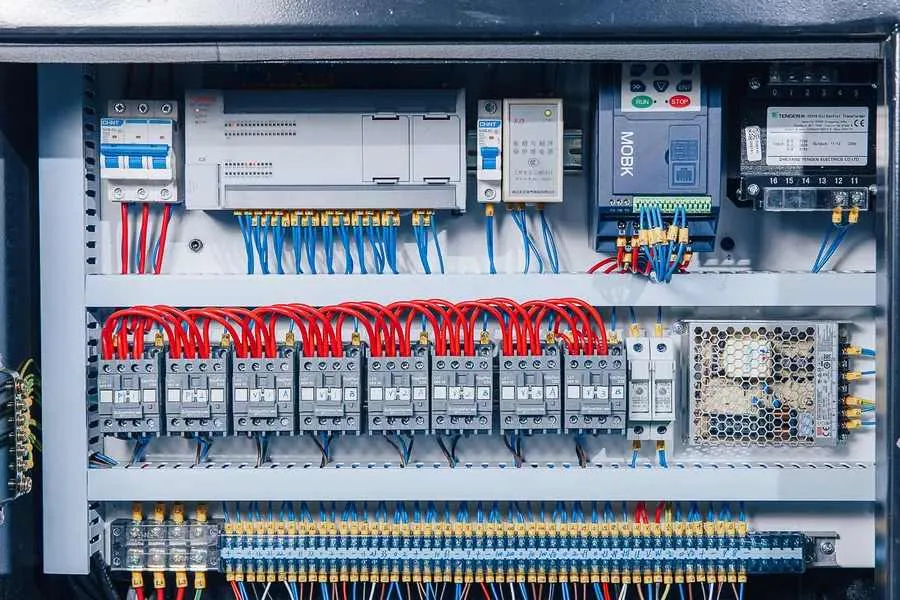

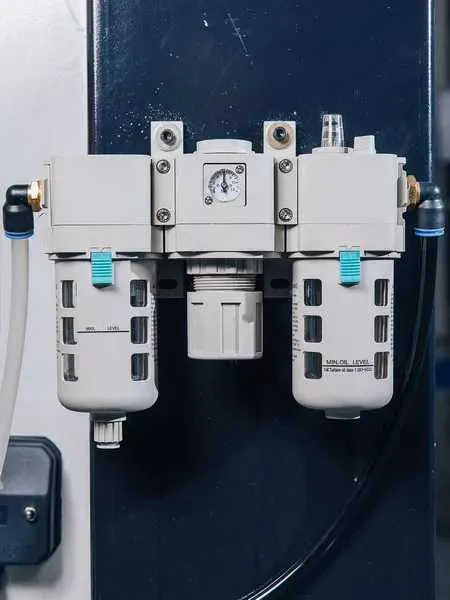

• Защита ключевых узлов. Электрические кабели и пневматические трубки спрятаны в гибкие кабель-каналы, что предотвращает их повреждение при переналадке. Блок подготовки воздуха и электросистема размещены в отдельном шкафу, что защищает пневмосистему от засорения.

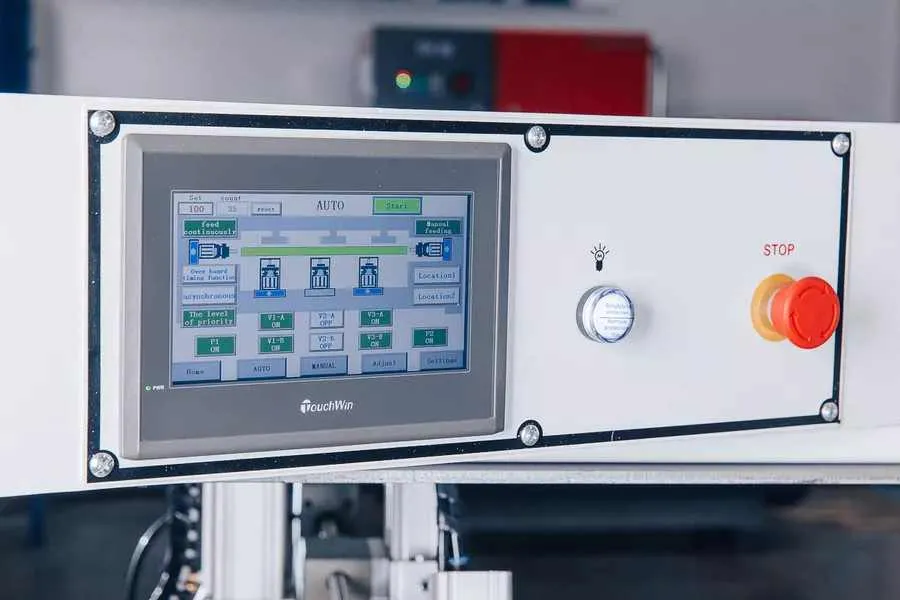

• Система управления. Стандартный PLC-контроллер обеспечивает удобное управление и упрощает обслуживание оборудования даже для неопытного персонала.

Дополнительная комплектация

Базовая комплектация уже включает всё необходимое для быстрого запуска: 5 быстросменных патронов и 2 профессиональных сверла. При необходимости вы можете докупить дополнительные патроны для зажима глухих, сквозных и чашечных свёрл, что сделает станок ещё более универсальным инструментом.

Режимы работы и ПО

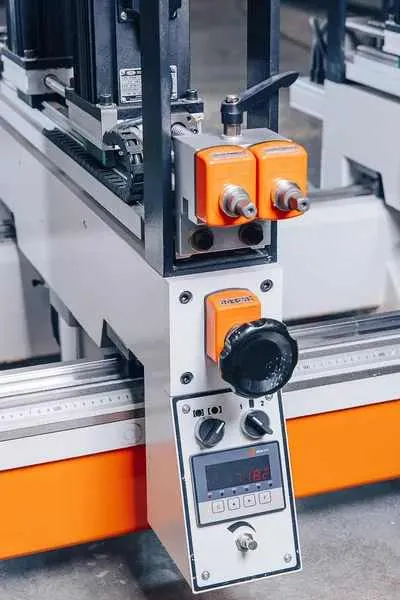

Станок способен работать в двух основных режимах: проходном и реверсивном. Проходной режим оптимизирован для сквозной обработки длинных заготовок, а реверсивный позволяет выполнять сложные операции без снятия детали со стола. Управление осуществляется через интуитивно понятный контроллер с электронными цифровыми счетчиками на вертикальных траверсах.

Отзывы владельцев

Анализ отзывов владельцев и эксплуатантов станков Filato рисует образ надёжного и производительного оборудования. Пользователи отмечают:

• Высокую производительность. Станок отлично справляется с большими объёмами, демонстрируя стабильные результаты даже при интенсивной работе.

• Надёжность в эксплуатации. В отзывах неоднократно упоминается, что за годы эксплуатации не возникло серьёзных проблем с оборудованием.

• Качество сборки и сервиса. Пользователи довольны качеством станков, а также оперативным запуском и обучением персонала со стороны официальных дилеров.

• Удобство обслуживания. Операторы подтверждают лёгкость в работе, удобство переналадки и понятную конструкцию узлов, что снижает требования к квалификации персонала.

Сравнение Filato FL-24B Optima с FL-24A Optima

Линейка Optima включает две модели: флагманскую FL-24B и чуть более простую FL-24A. Ключевые отличия представлены в таблице.

FL-24B Optima, таким образом, предлагает расширенные возможности по ширине обработки и большую общую мощность, что делает её более универсальным и производительным решением. Выбор между моделями зависит от конкретных производственных задач и типов обрабатываемых деталей.

Условия приобретения и сервис

Станок Filato FL-24B Optima предлагается по акционной цене. Как правило, поставщики предлагают гибкие финансовые программы, включая льготный лизинг, отсрочку платежа и рассрочку. Сервисное обслуживание включает запуск оборудования, обучение персонала, ремонт и поставку оригинальных запчастей.

Заключение

Автоматический сверлильно-присадочный станок Filato FL-24B Optima — это серьёзная инвестиция в эффективность мебельного производства. Он ориентирован на предприятия, работающие с крупными партиями щитовых деталей и стремящиеся минимизировать время цикла, повысить точность и снизить зависимость от человеческого фактора. Продуманная конструкция с 132 шпинделями, мощными немецкими направляющими и широкими возможностями настройки делает его универсальным инструментом для выполнения большинства технологических задач по присадке.
