Ключевые особенности и конструктивные преимущества

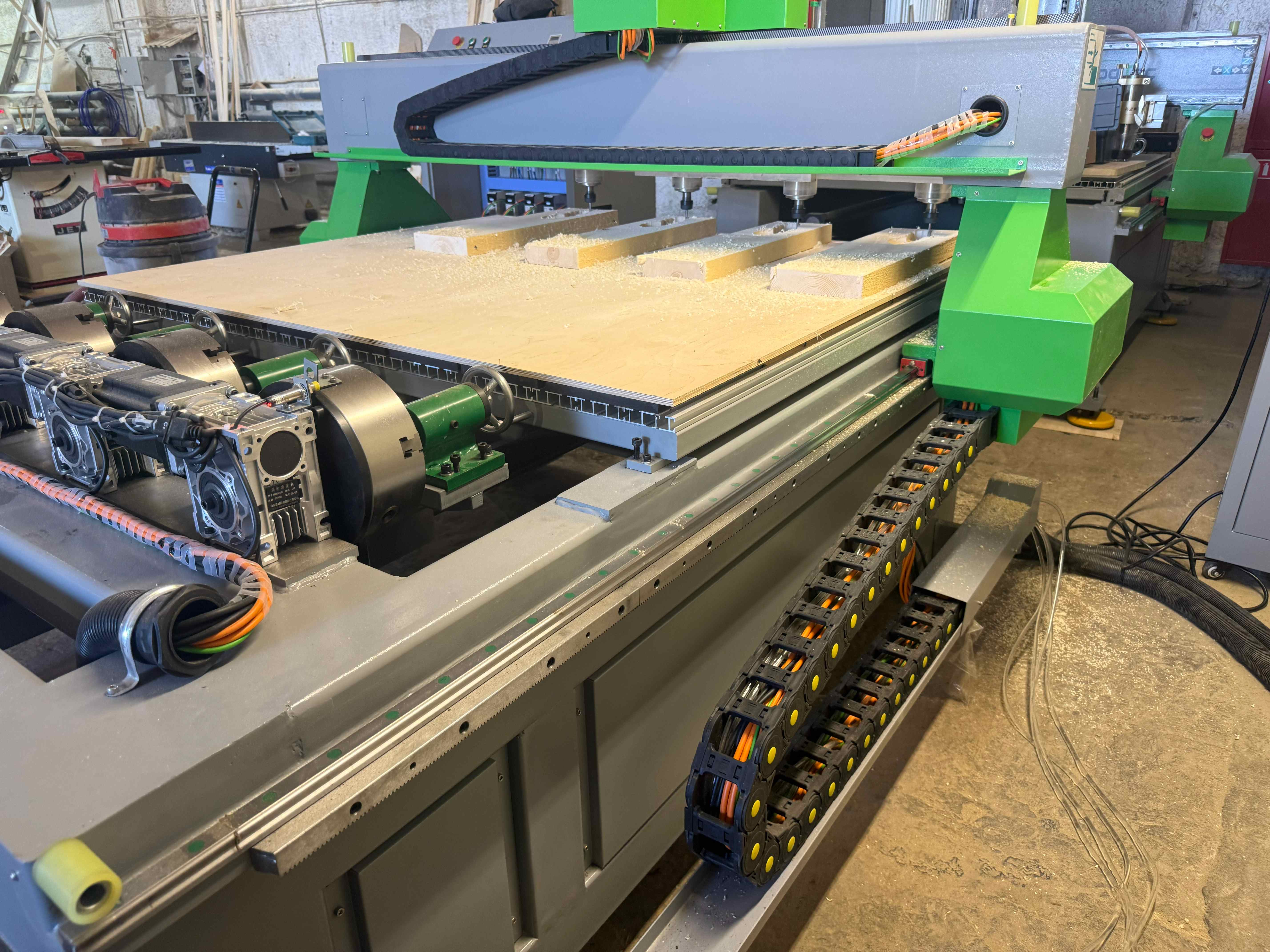

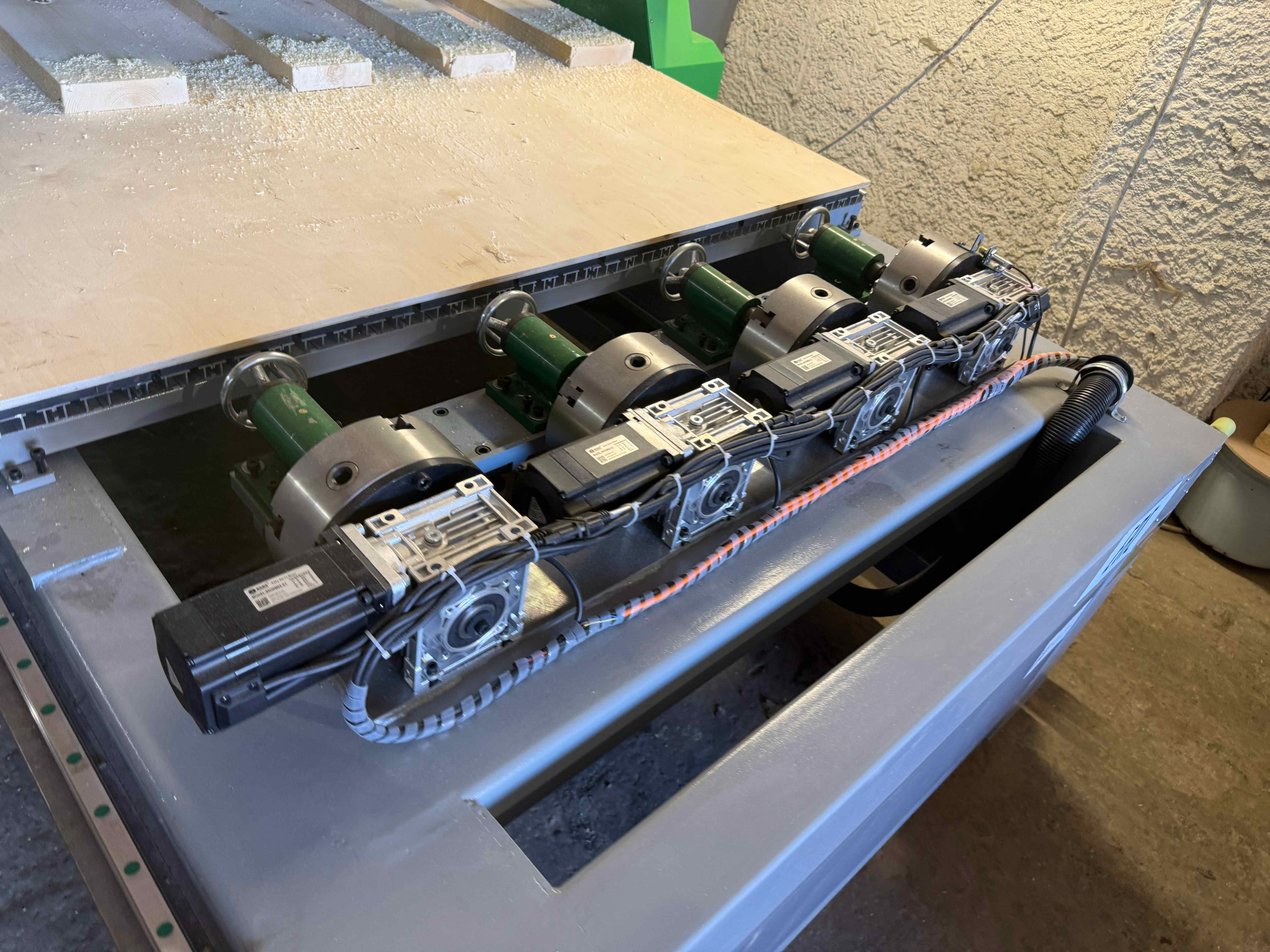

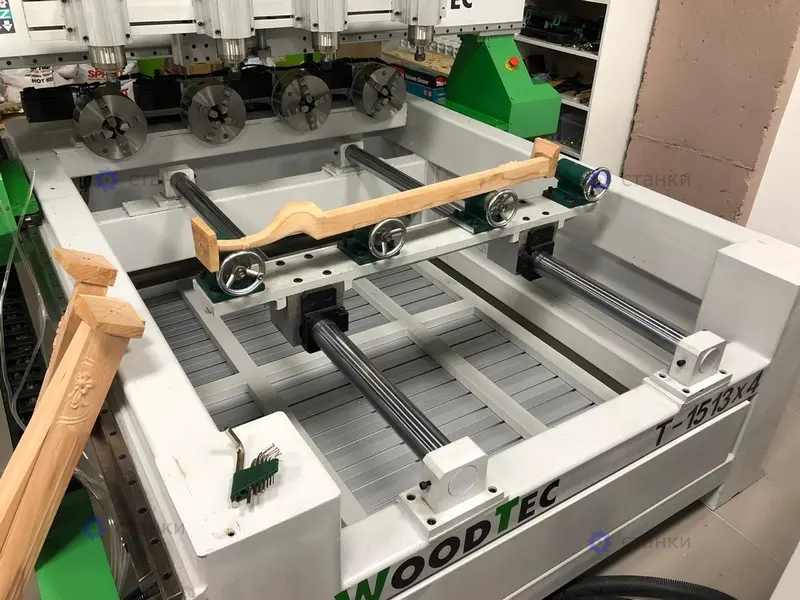

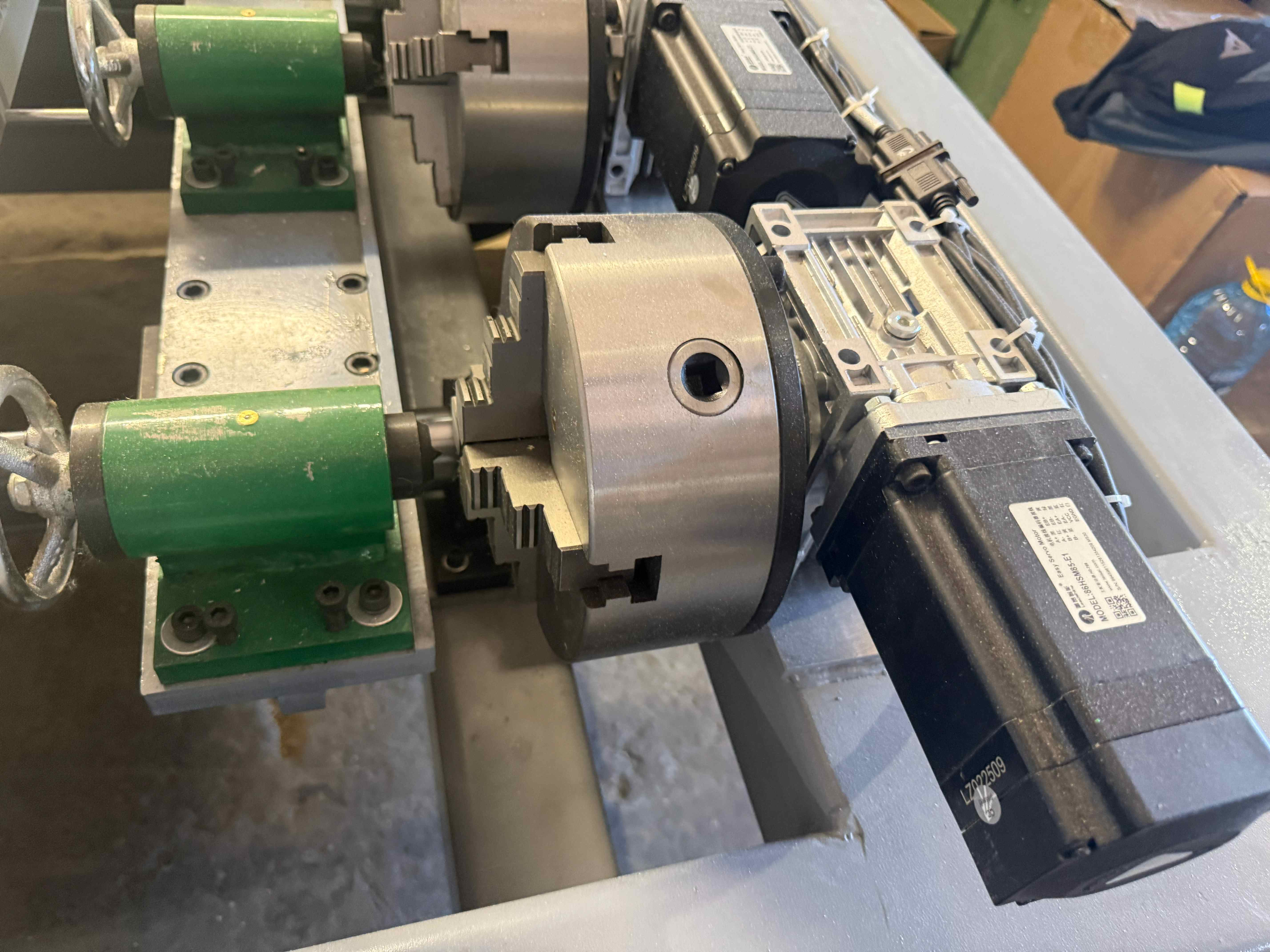

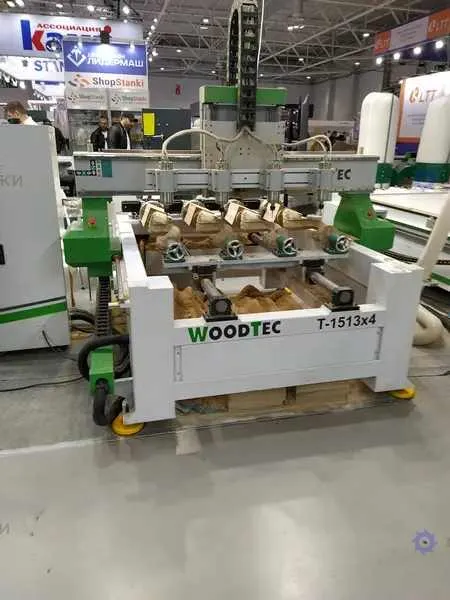

Главной отличительной чертой модели T-1513x4 является наличие четырех координат обработки (4 оси). В отличие от классических трехосевых станков, четвертая ось (как правило, вращательная, A-ось) открывает доступ к сложной объемной (3D) обработке заготовок по периметру. Это позволяет производить фигурные колонны, резные балясины, скульптурные элементы, гравировку на цилиндрических поверхностях и многое другое без необходимости многократной переустановки детали.

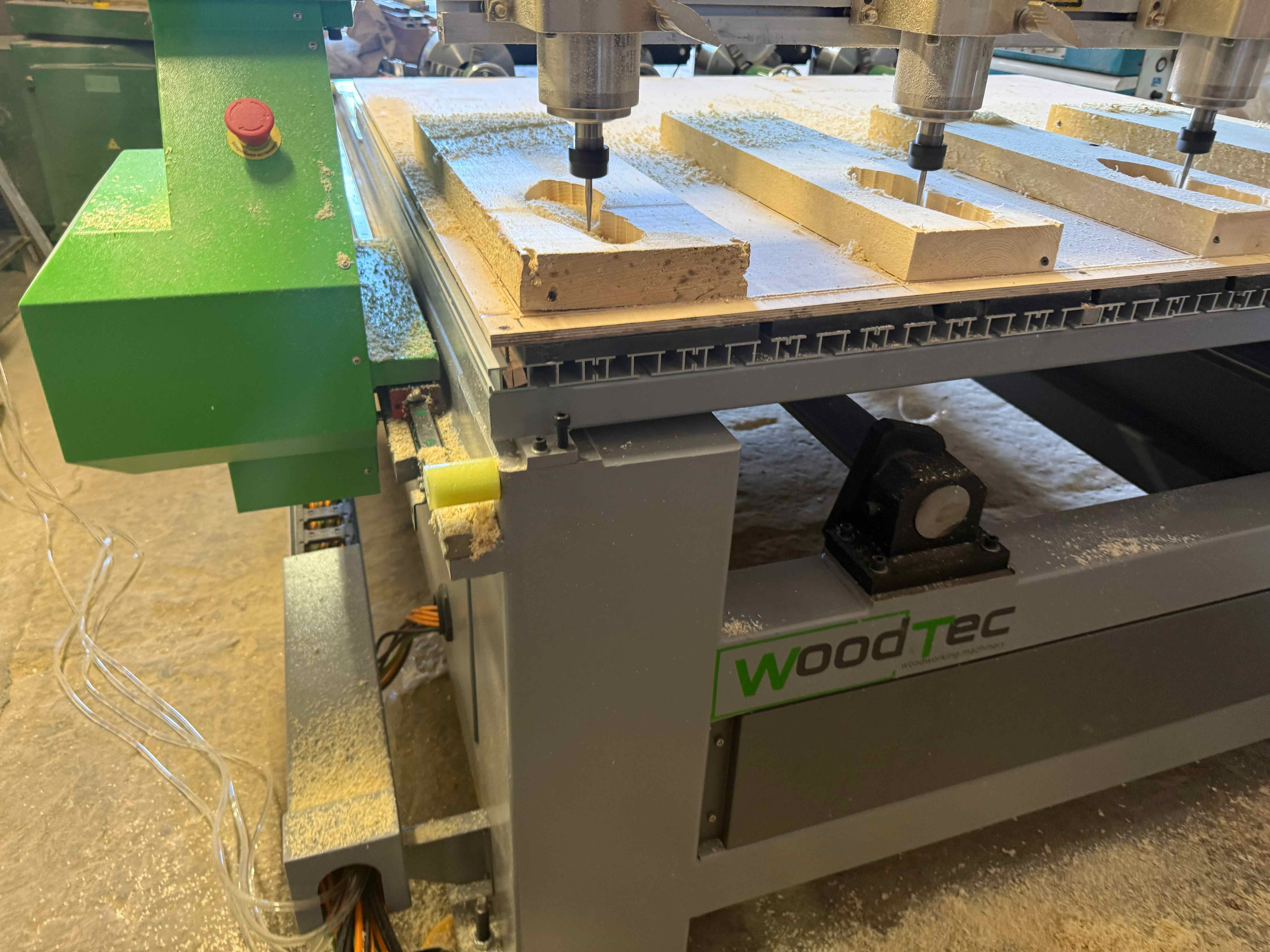

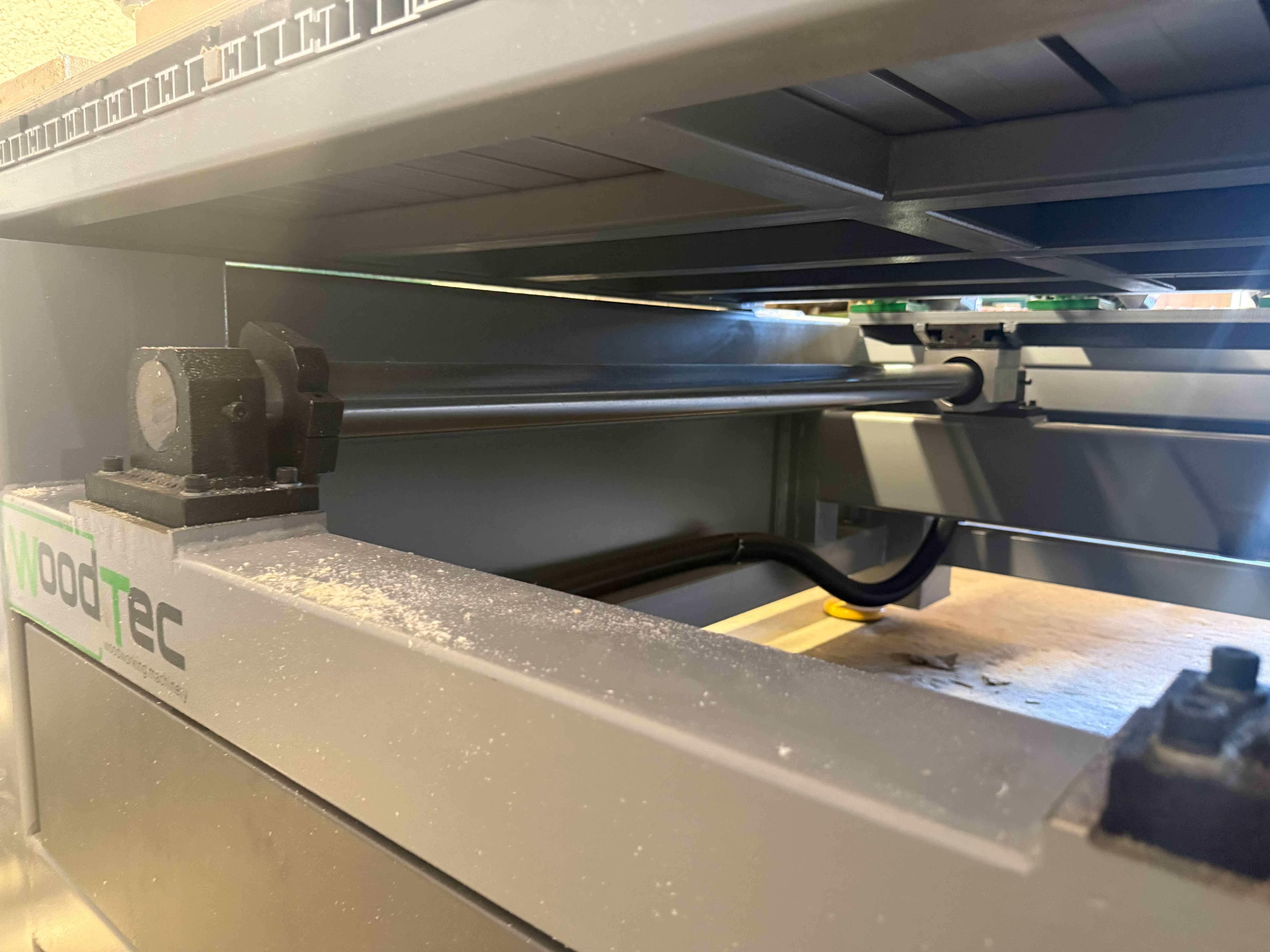

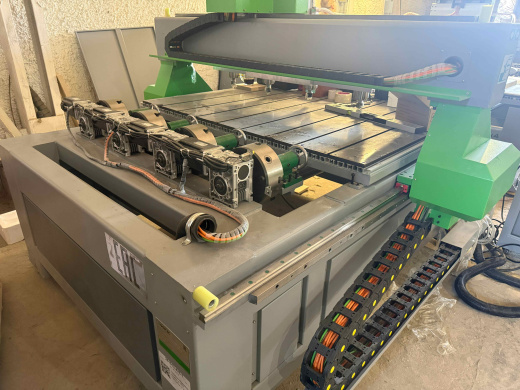

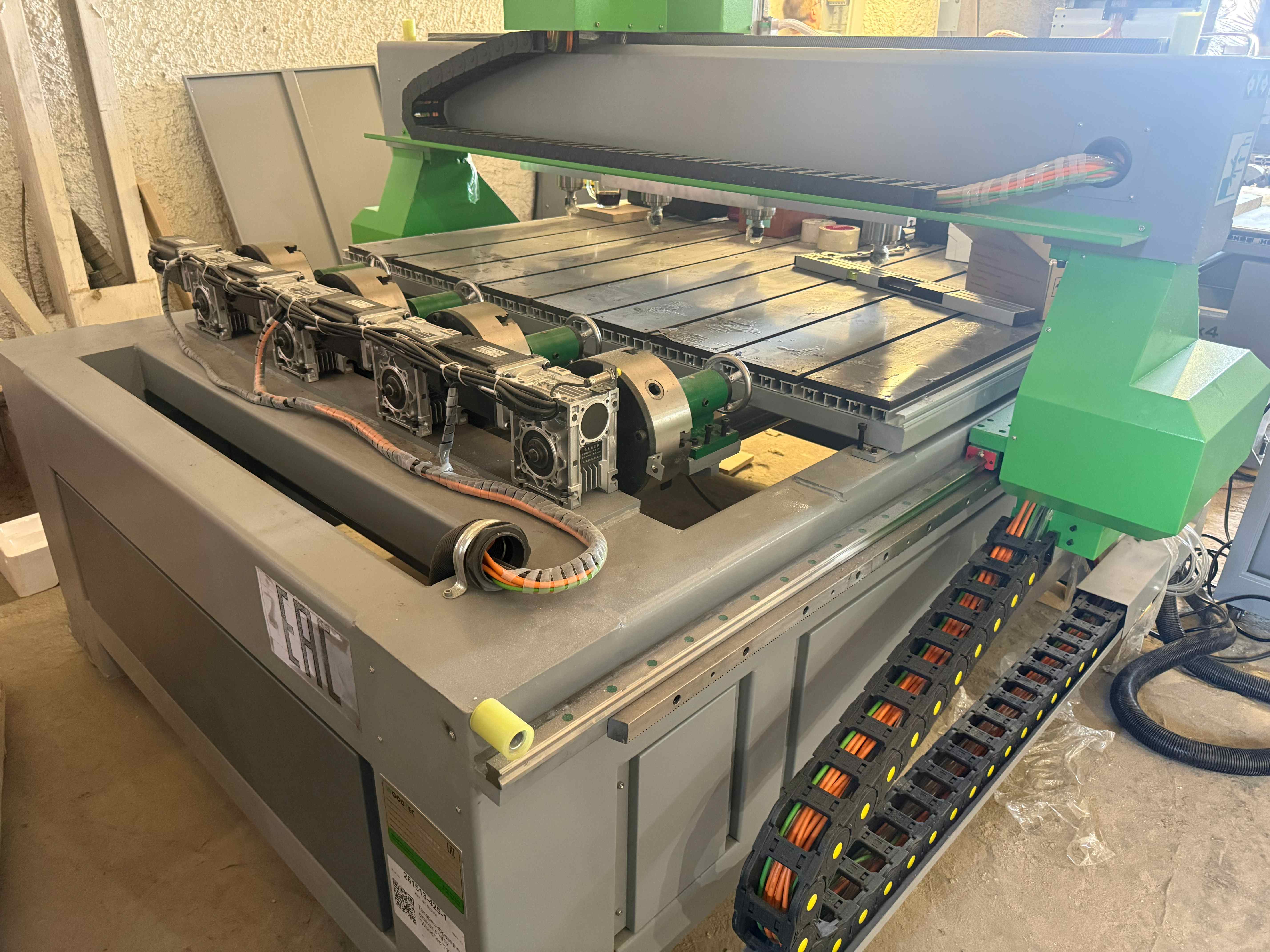

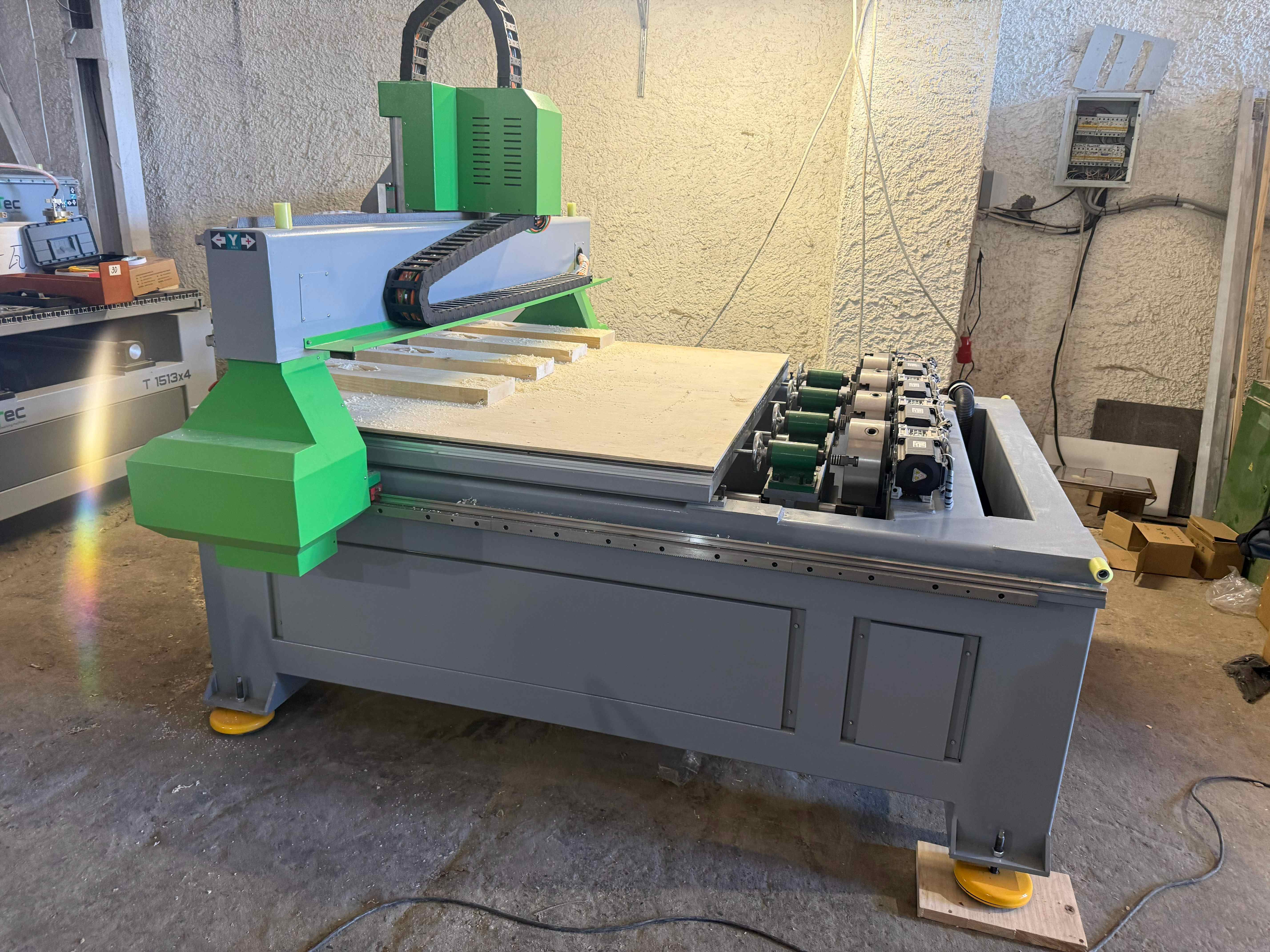

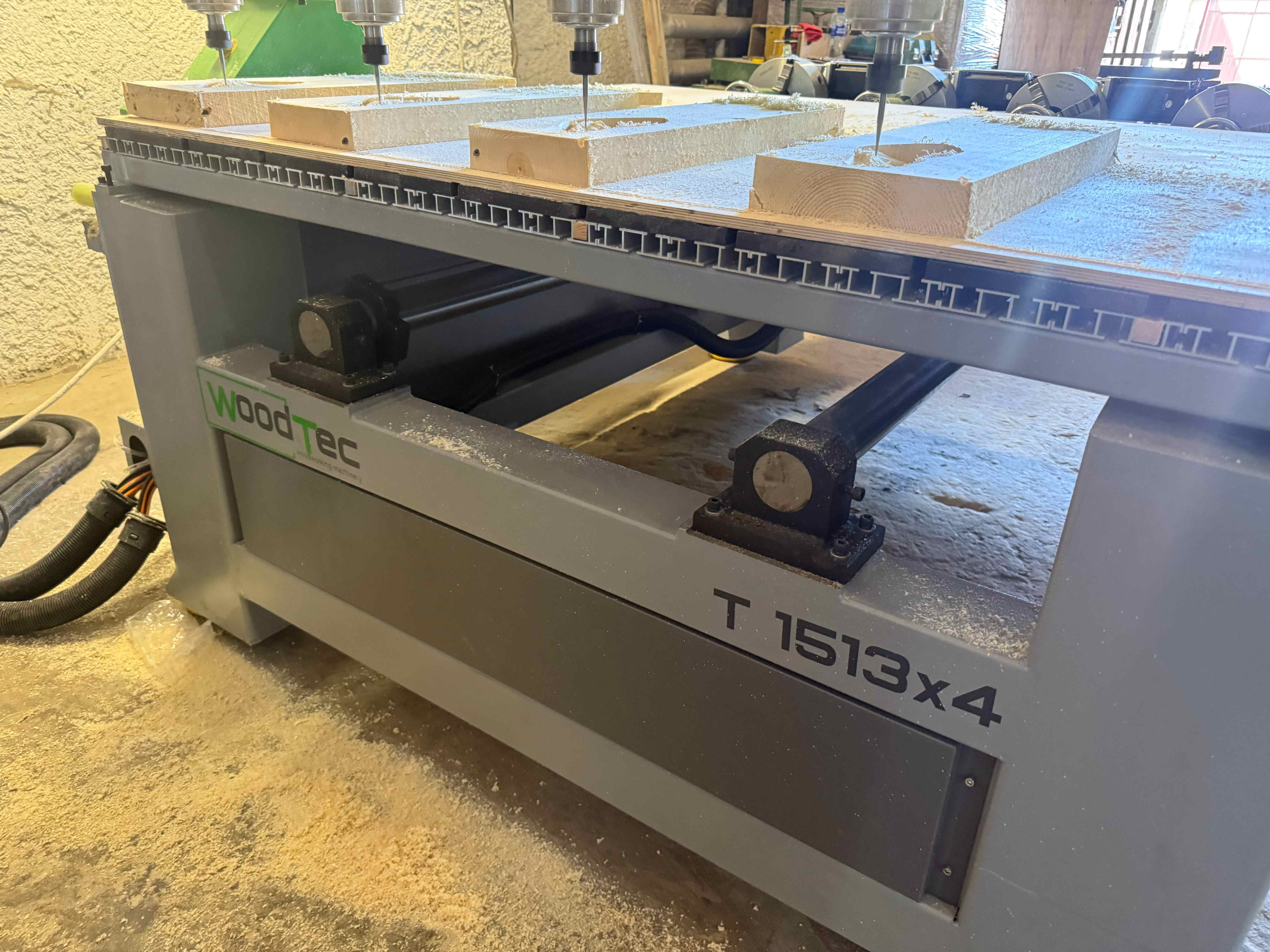

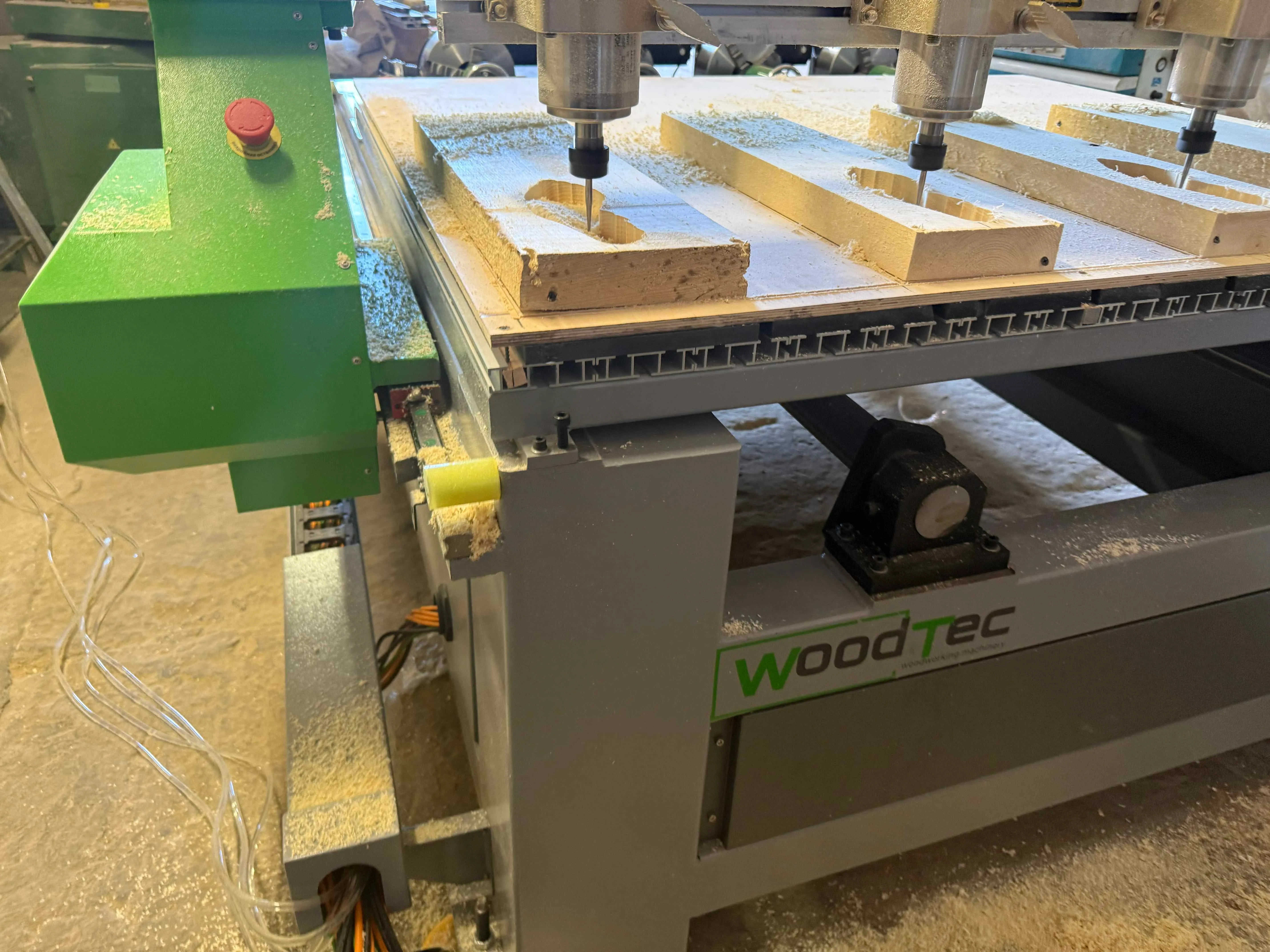

Рабочая зона с размерами 1500x1300 мм обеспечивает комфортную обработку как крупногабаритных листовых материалов (ЛДСП, фанера, МДФ, акрил, композитные панели), так и штучных заготовок. Съемный стол является значимым практичным решением: он упрощает процесс очистки зоны обработки от стружки и пыли, а также облегчает монтаж дополнительной оснастки, например, вакуумных прижимных плит или креплений для поворотной оси.

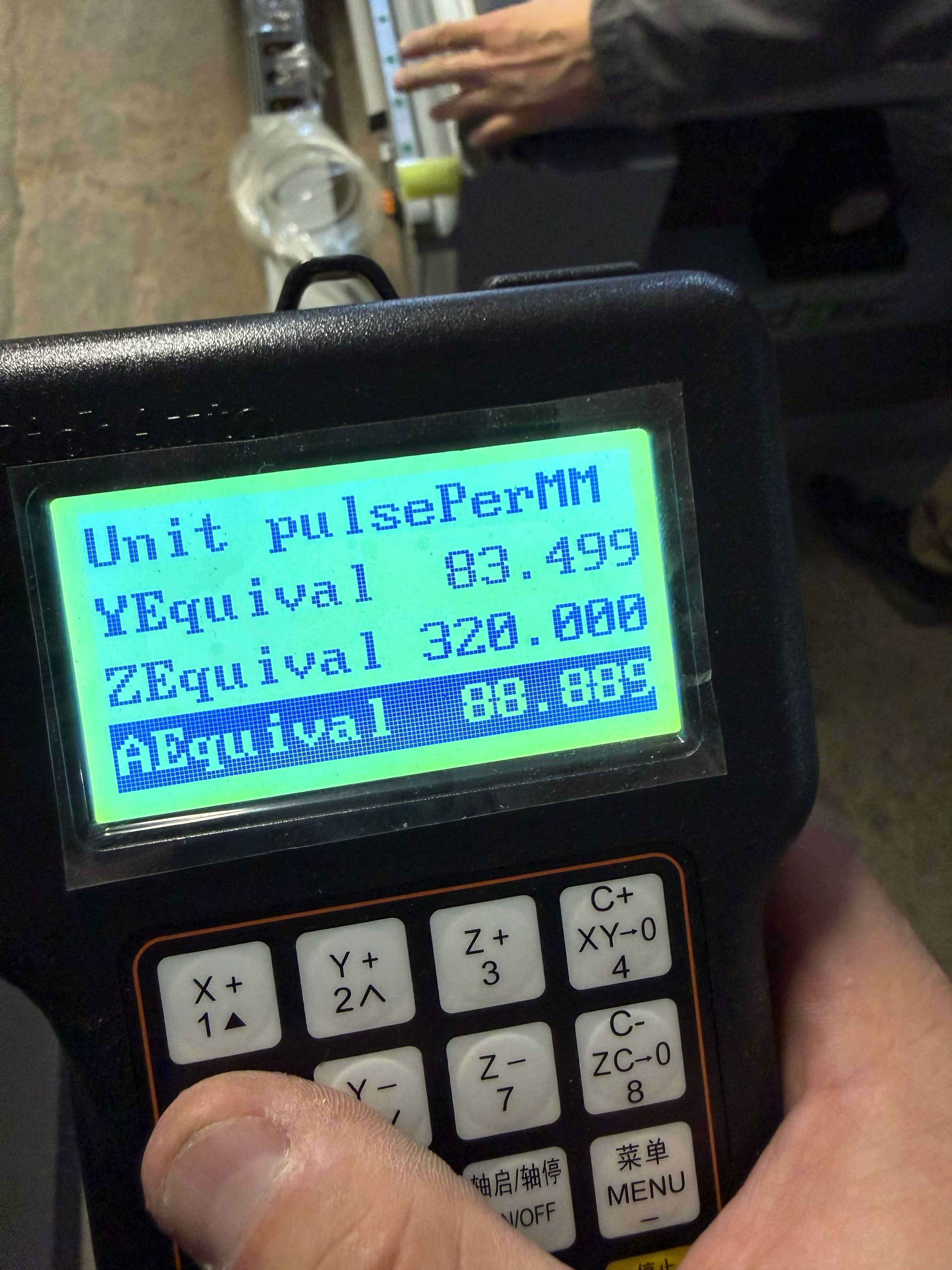

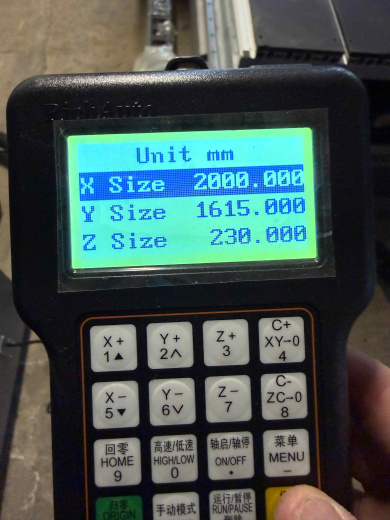

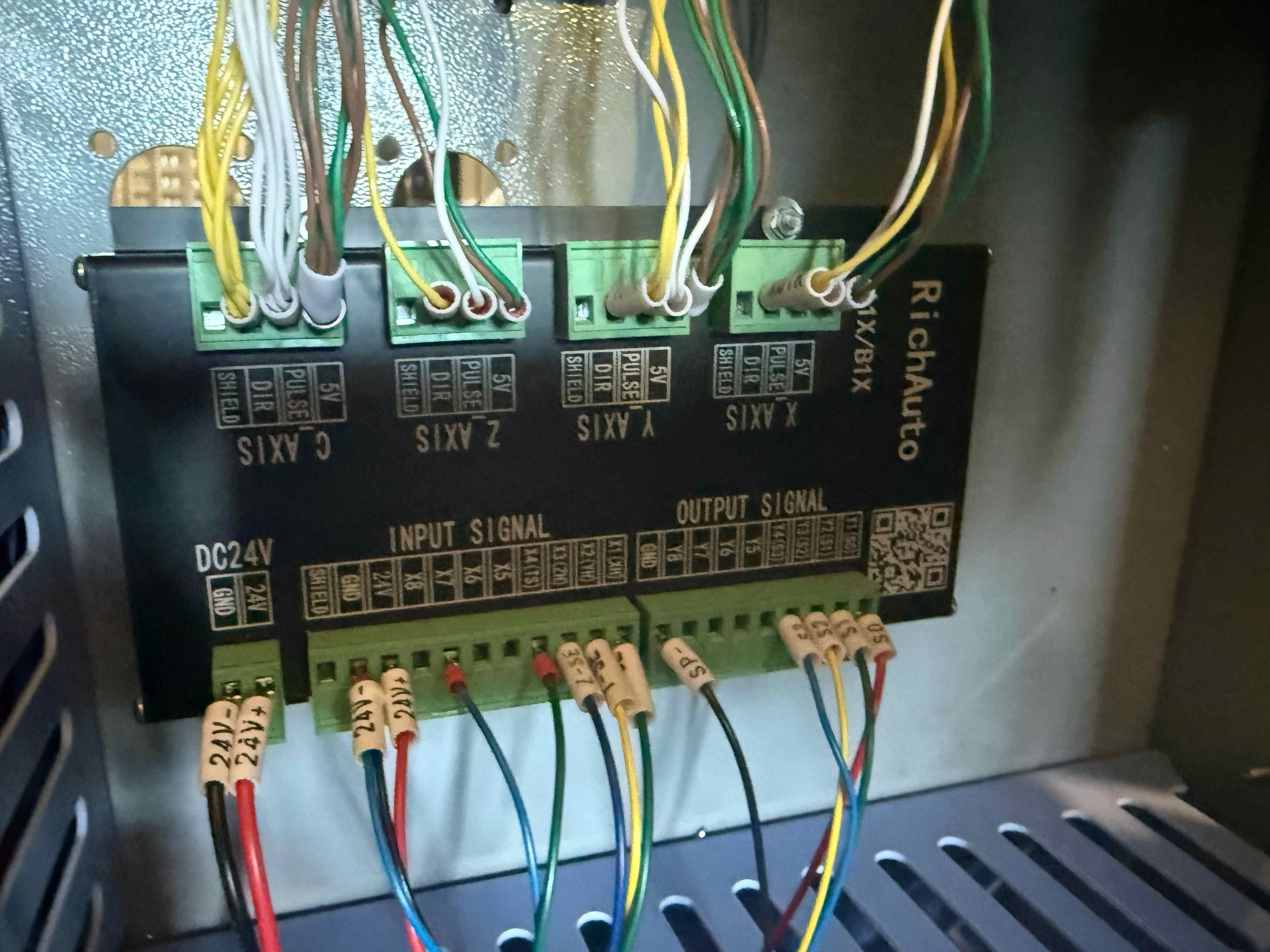

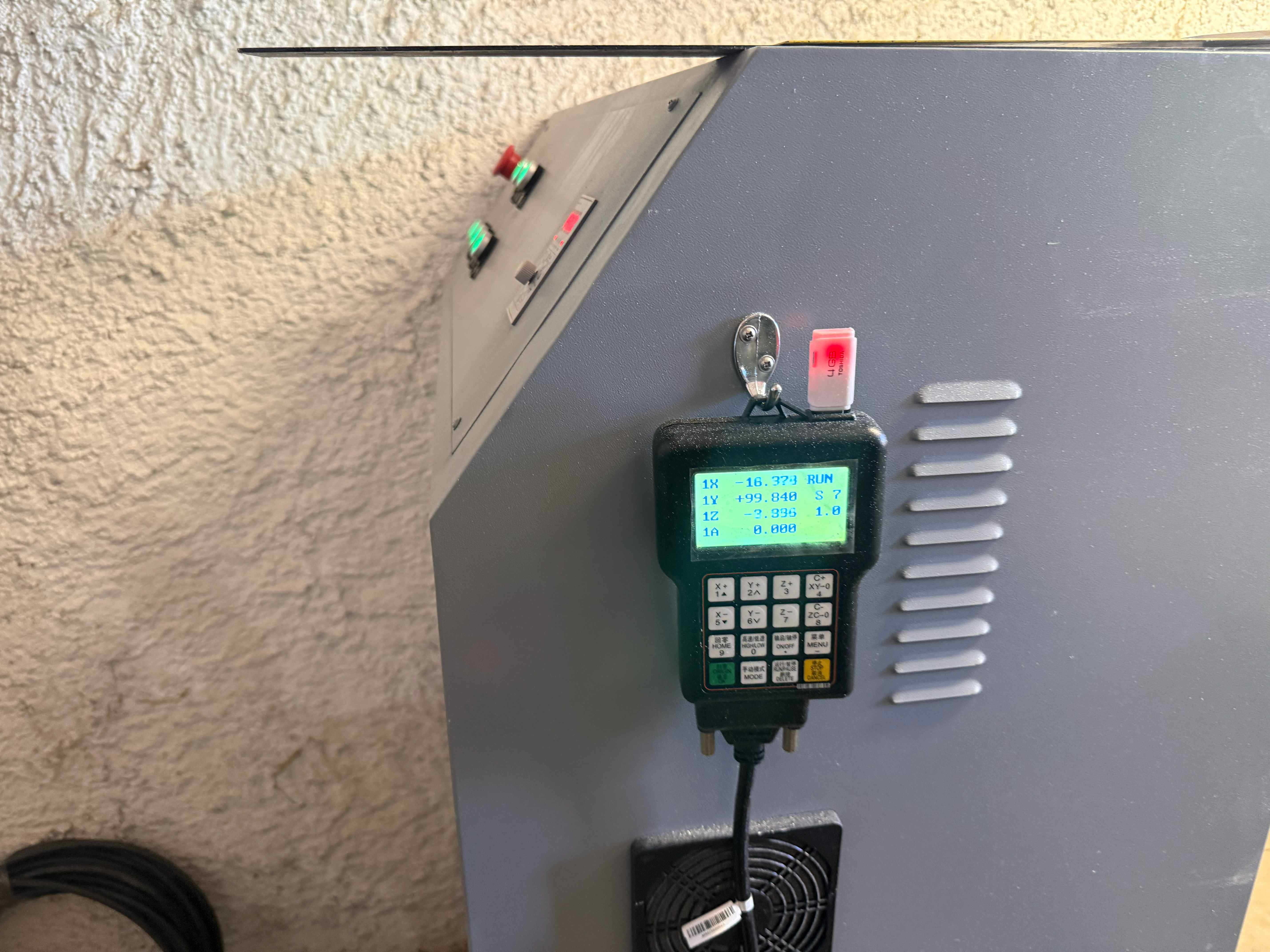

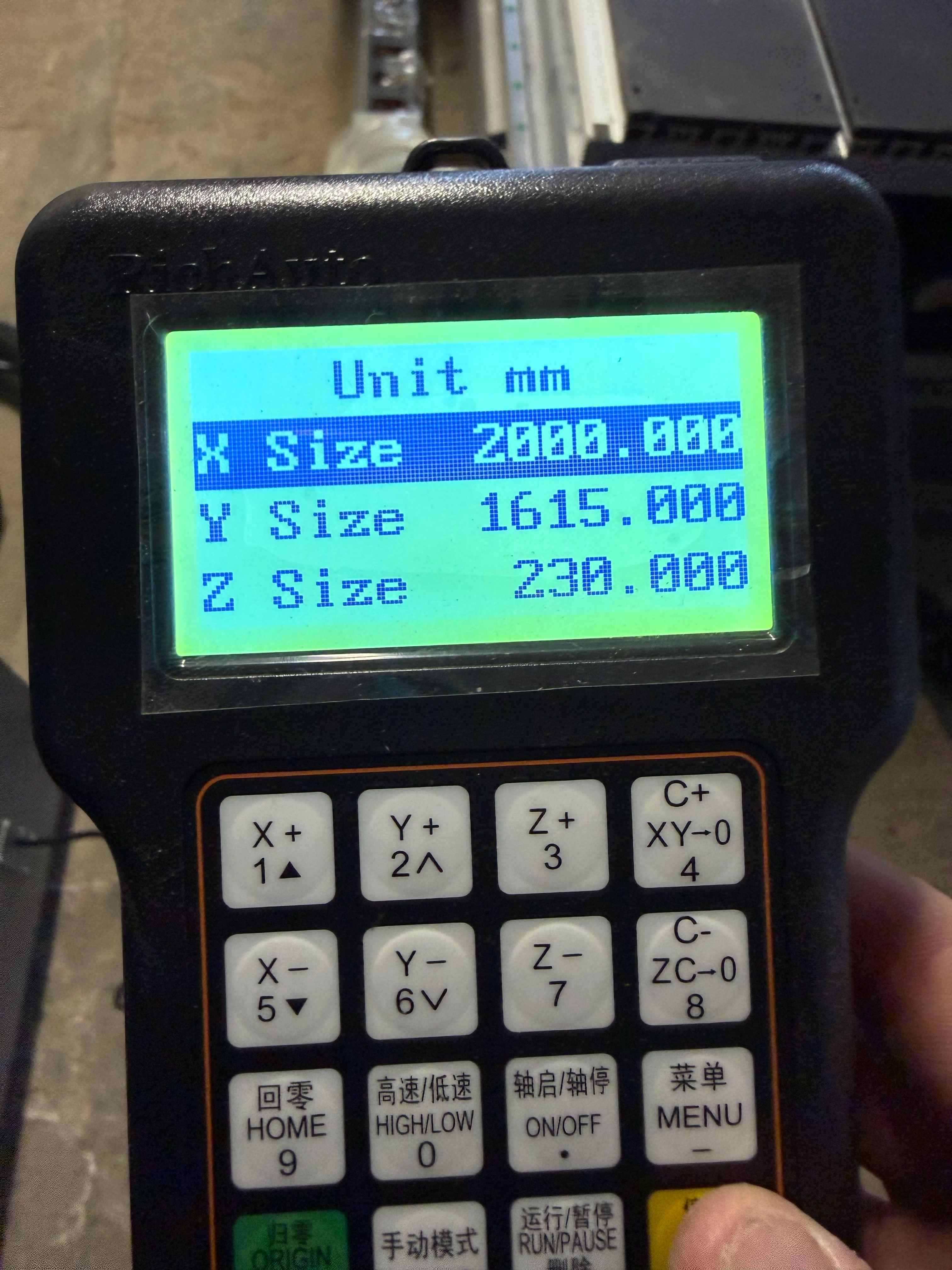

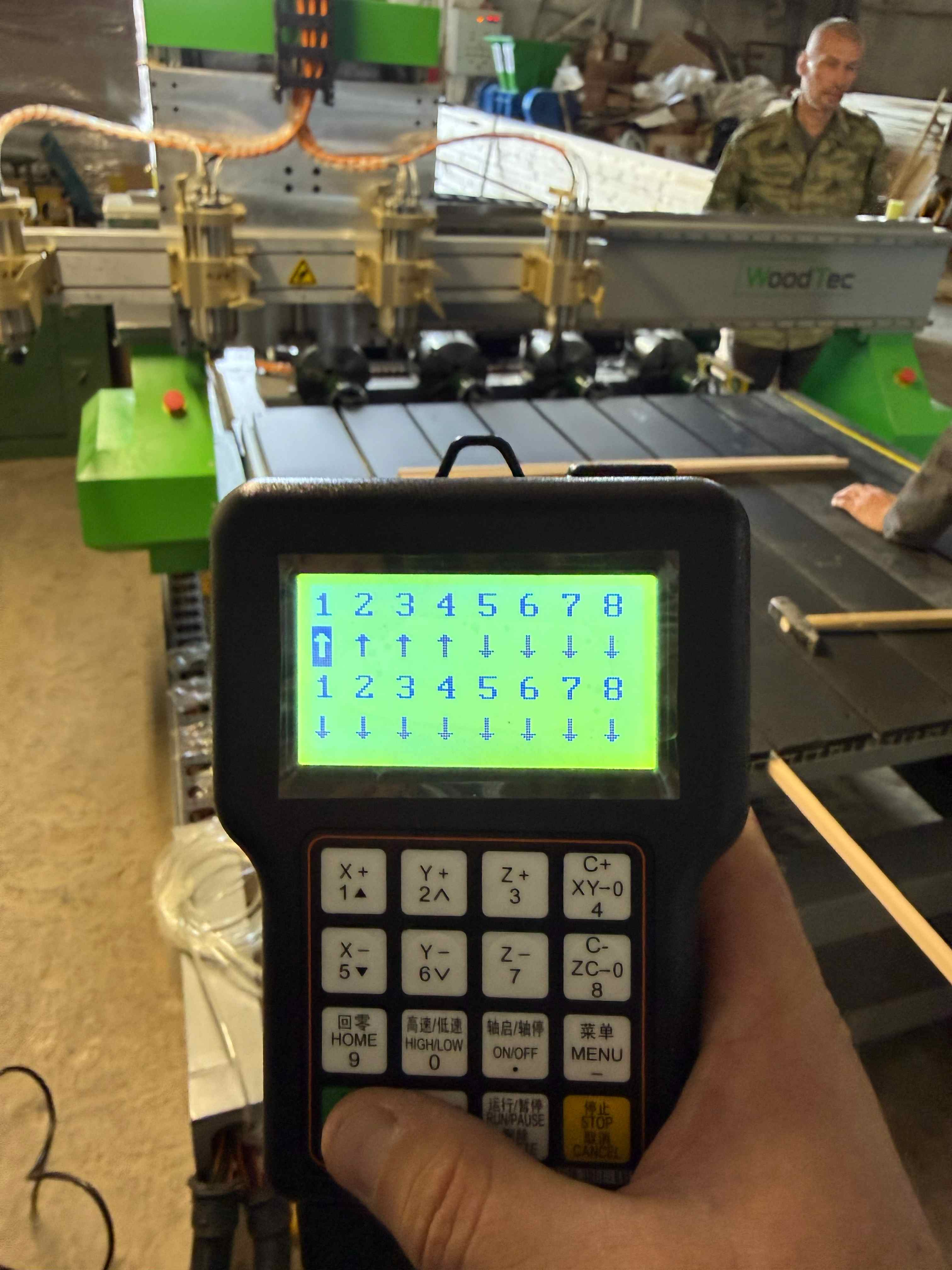

Интеллектуальная система управления: пульт Rich Auto A18
«Мозгом» и удобным интерфейсом для оператора служит 4-осевой пульт управления Rich Auto A18. Это специализированный контроллер, известный своей надежностью и дружелюбным программным обеспечением. Он поддерживает управление всеми четырьмя осями станка, позволяя:
-
Легко производить установку нулевых точек (X, Y, Z, A).
-
Выполнять визуализацию траекторий инструмента непосредственно на экране пульта.
-
Работать с широким спектром управляющих программ (G-код).
-
Осуществлять тонкую настройку рабочих параметров (скорости, ускорения).
Пульт A18 делает процесс взаимодействия со станком интуитивно понятным, сокращает время на подготовку и переналадку, что критически важно для выполнения разнообразных заказов в условиях малого и среднего производства.
Сфера применения станка WoodTec T-1513x4
Благодаря своей универсальности и мощности, данный станок находит применение в цехах различной специализации:
-
Мебельное производство: изготовление фасадов с 3D-резьбой, фигурных элементов, технических пазов и отверстий.
-

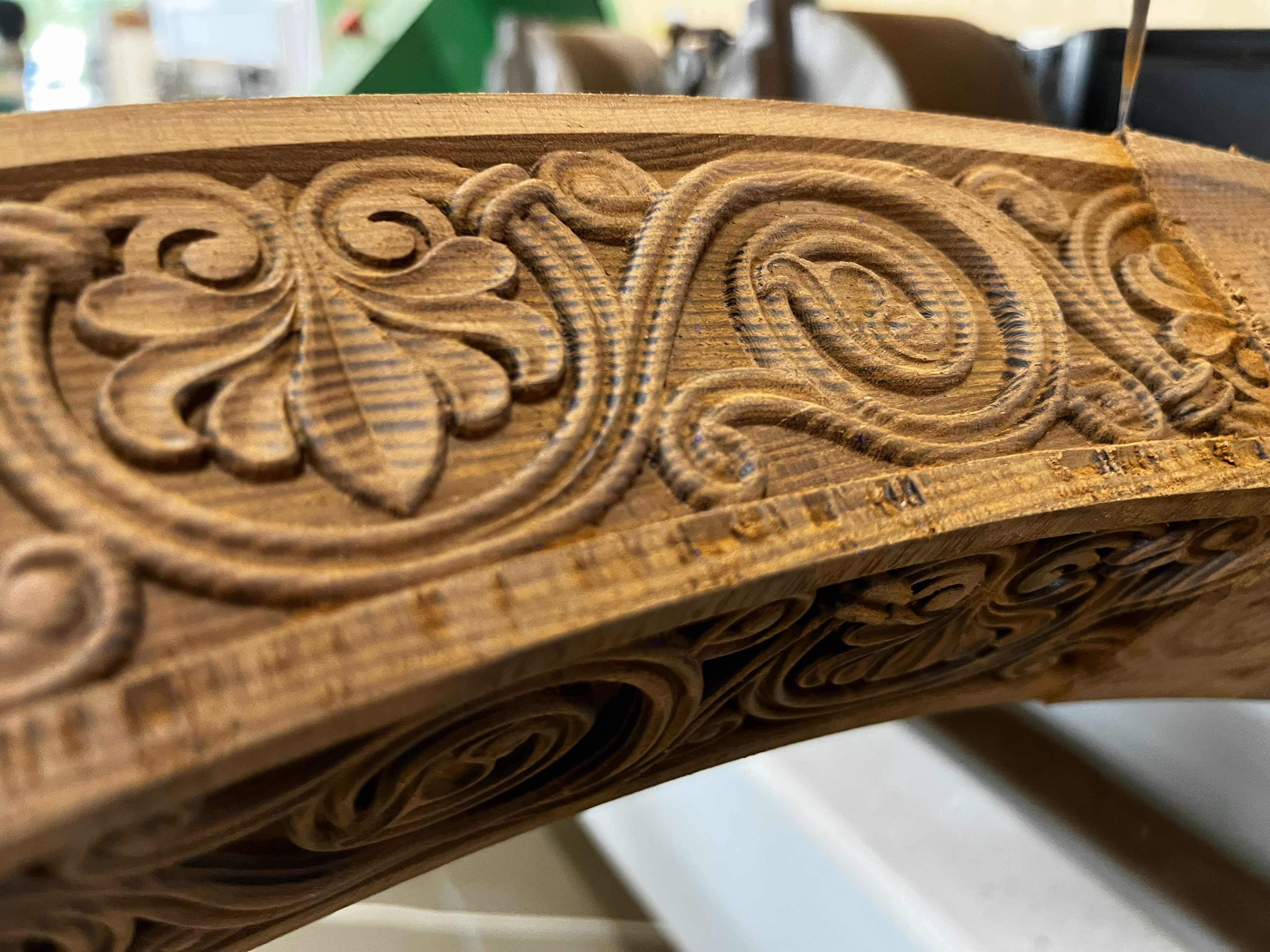

Строительство и интерьер: создание декоративных панно, резных элементов интерьера и экстерьера, лепнины, балюстрад.
-
Рекламная индустрия: производство объемных букв, логотипов, сувенирной продукции, форм для литья.
-
Моделирование и прототипирование: точное вырезание сложных деталей из дерева, мягких металлов и модельных пластиков.

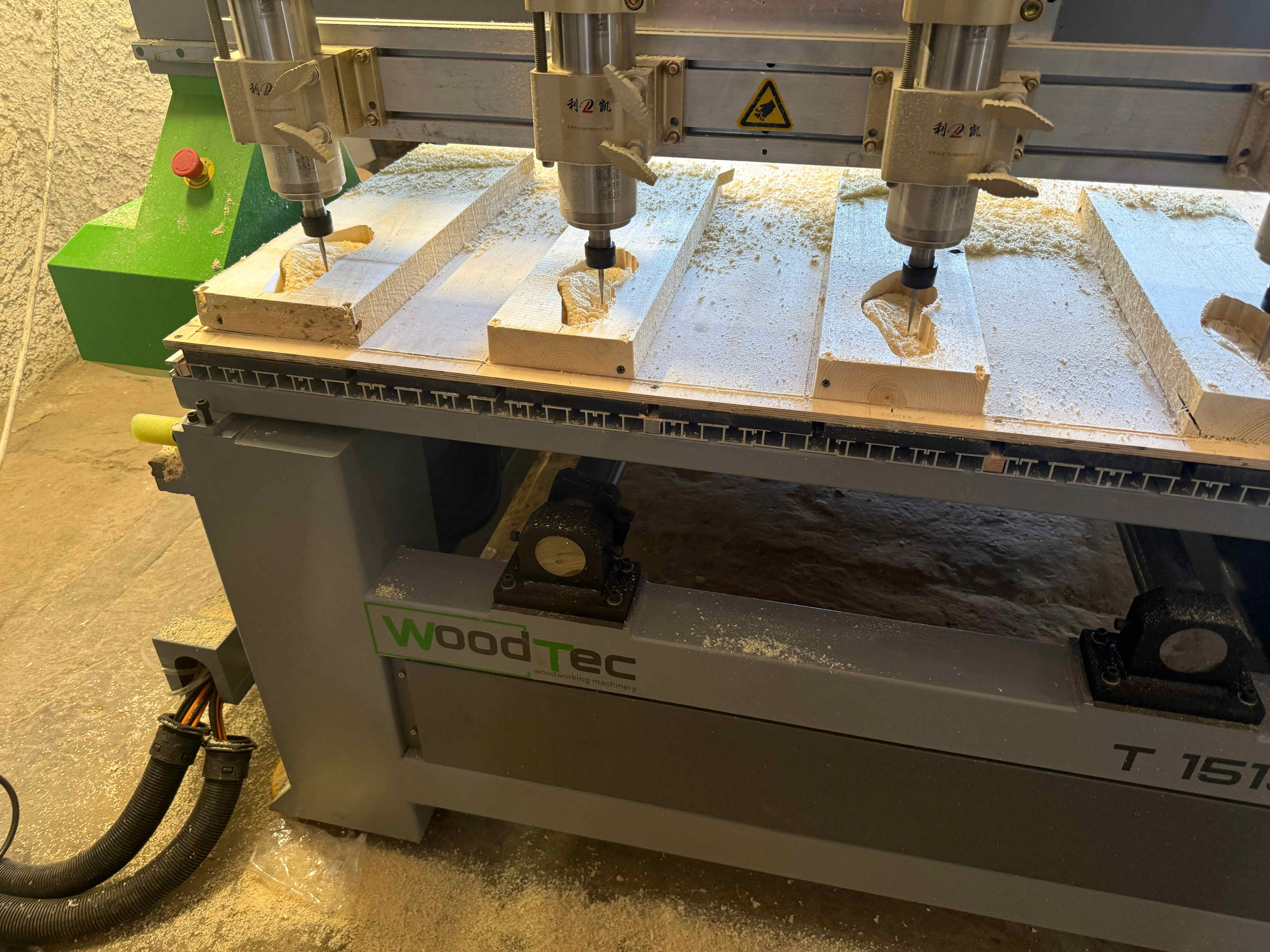

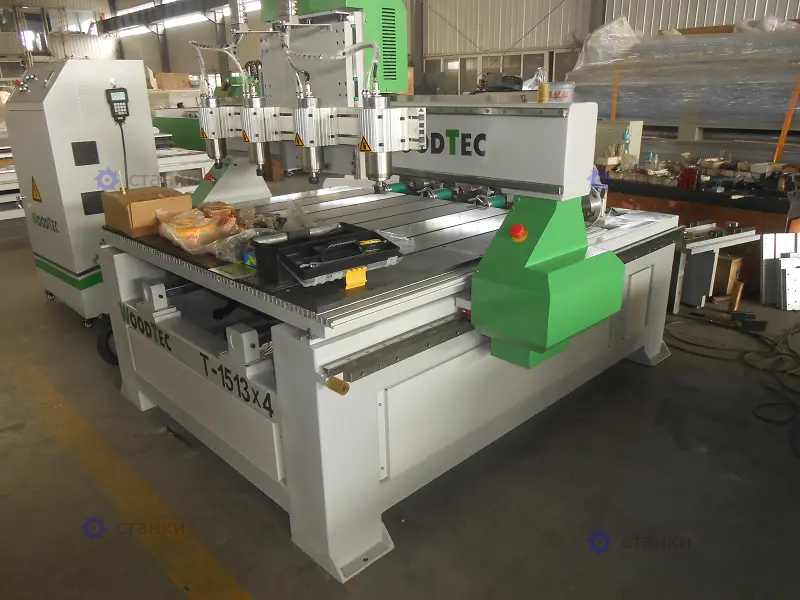

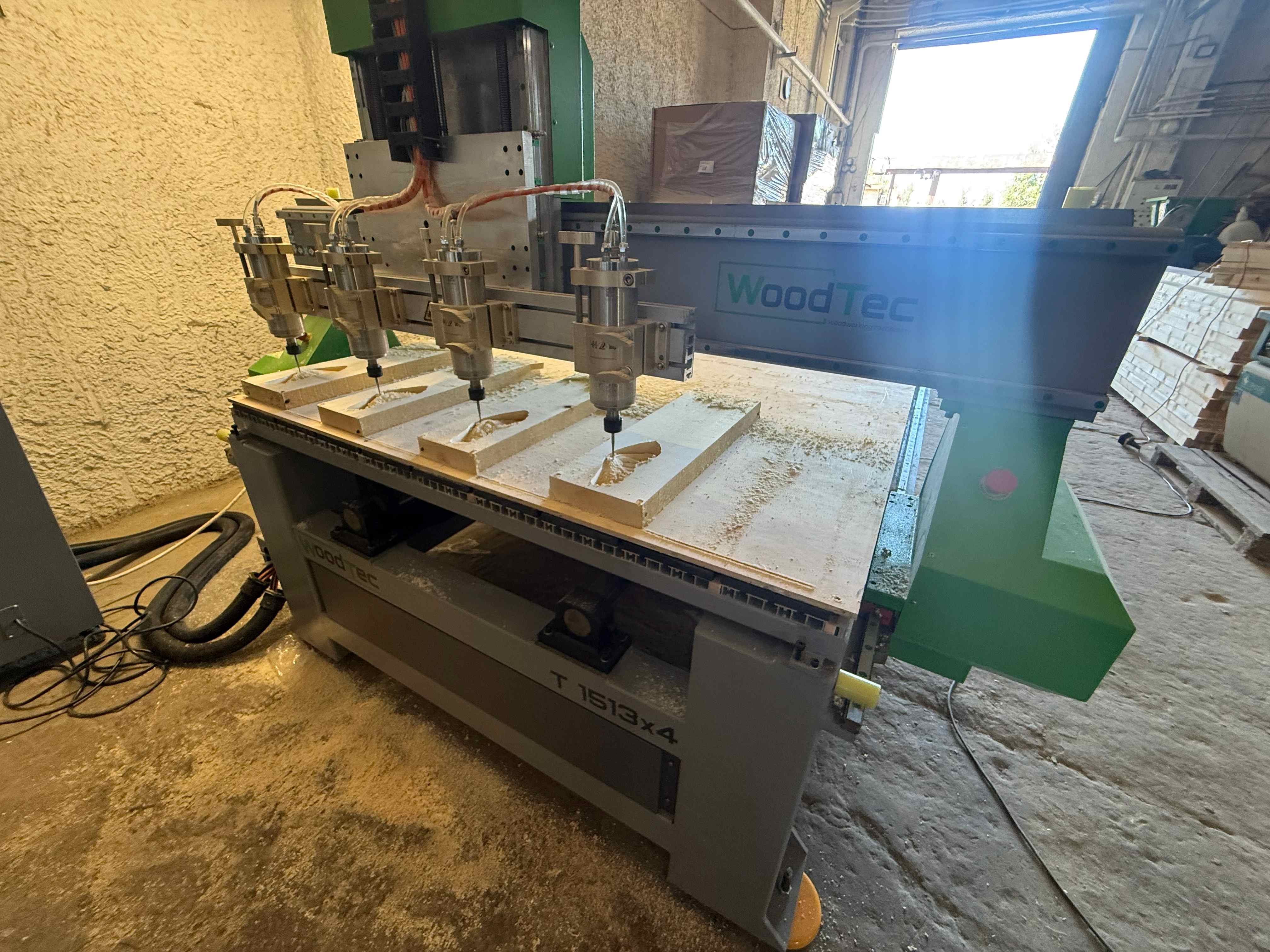

Фрезерно-гравировальный станок WoodTec T-1513x4 представляет собой сбалансированное решение для бизнеса, нацеленного на рост и разнообразие продукции. Комбинация четырехкоординатных возможностей, крупной рабочей зоны со съемным столом и прогрессивной системы управления Rich Auto A18 формирует технологический комплекс, способный решать как типовые, так и эксклюзивные задачи. Он обеспечивает не только высокое качество обработки, но и эффективность производства, позволяя переключаться между задачами с минимальными временными затратами.
Стандартная комплектация
| № | Наименование | Кол-во, шт. | Примечание |

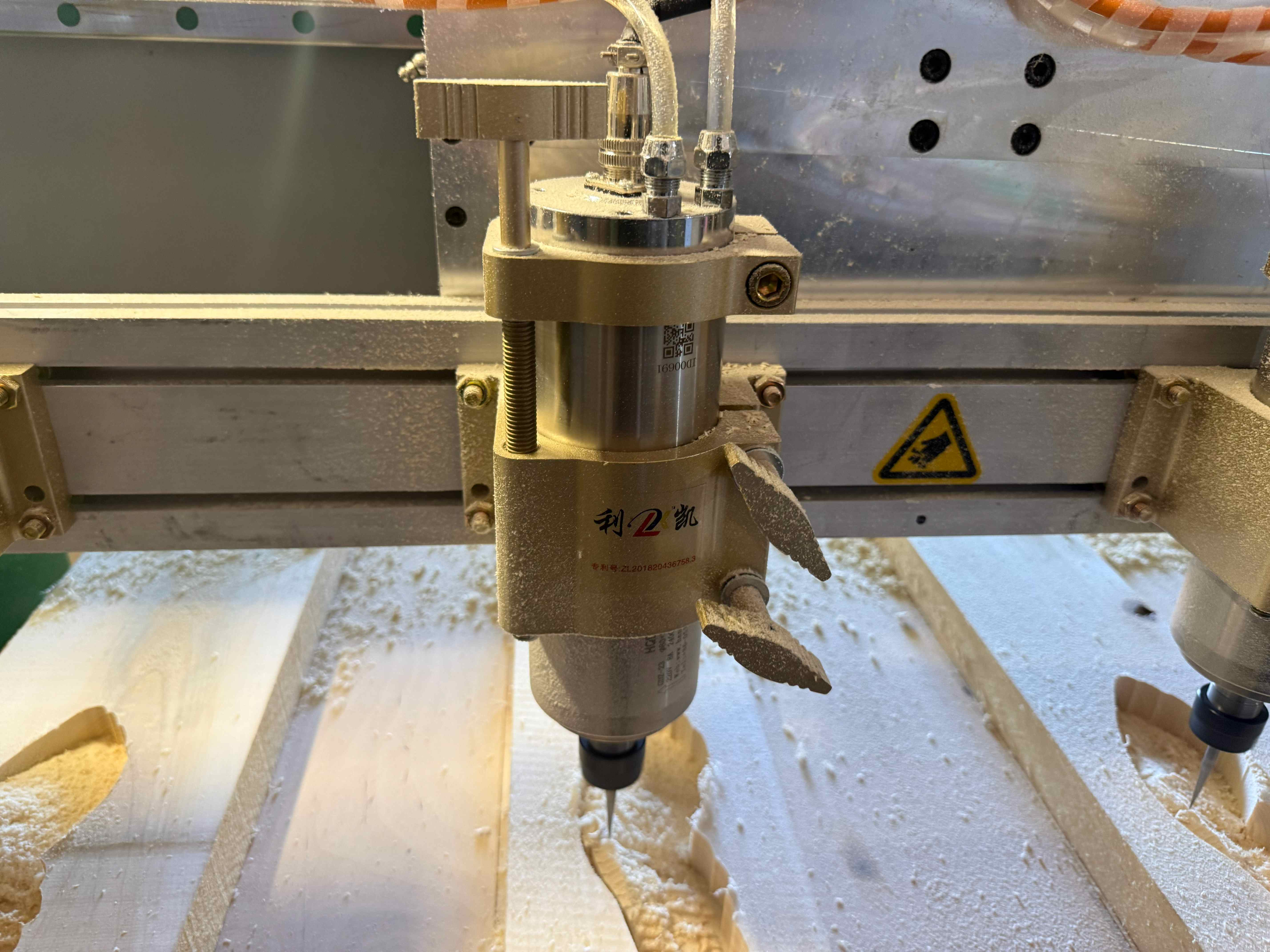

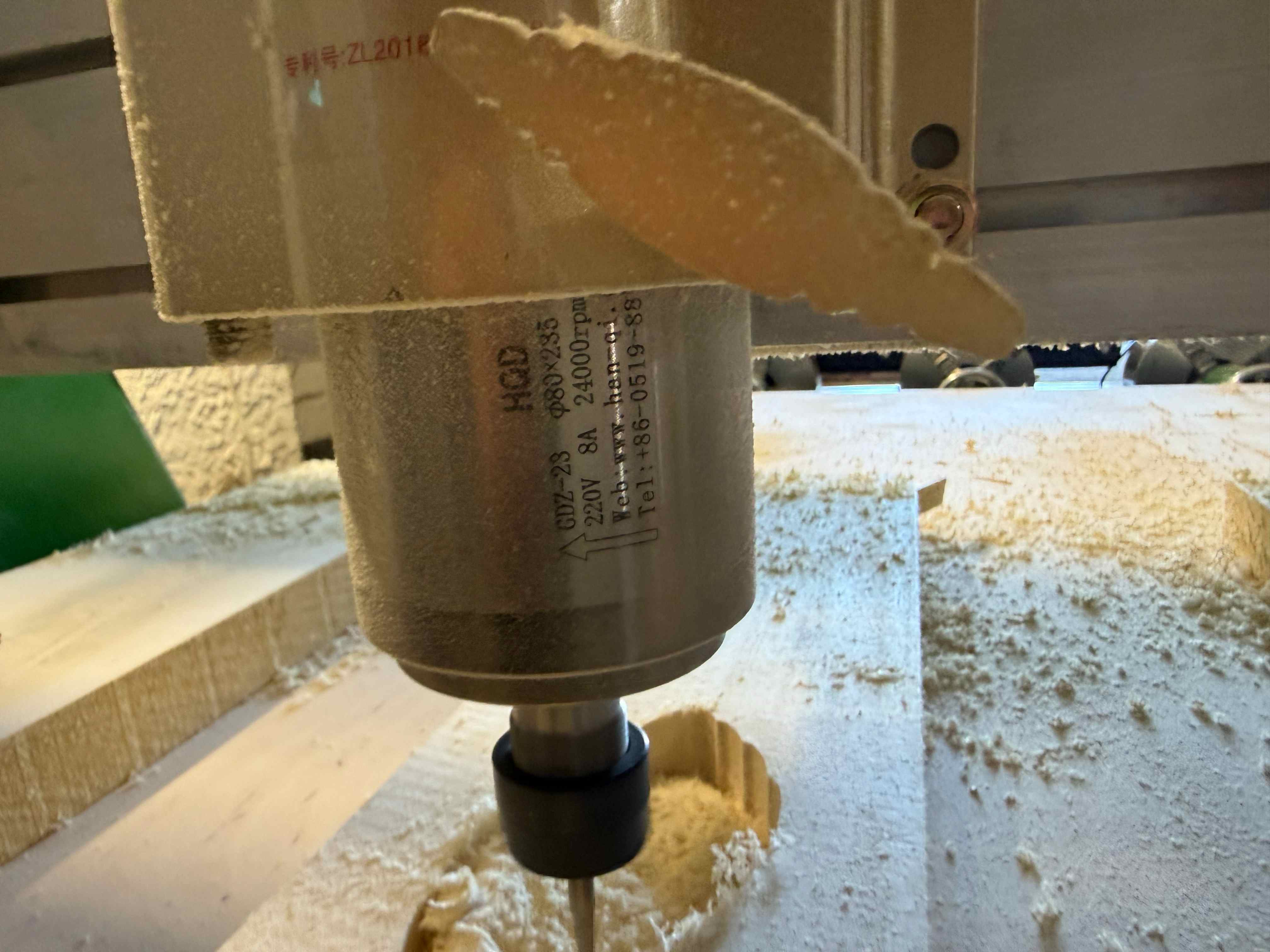

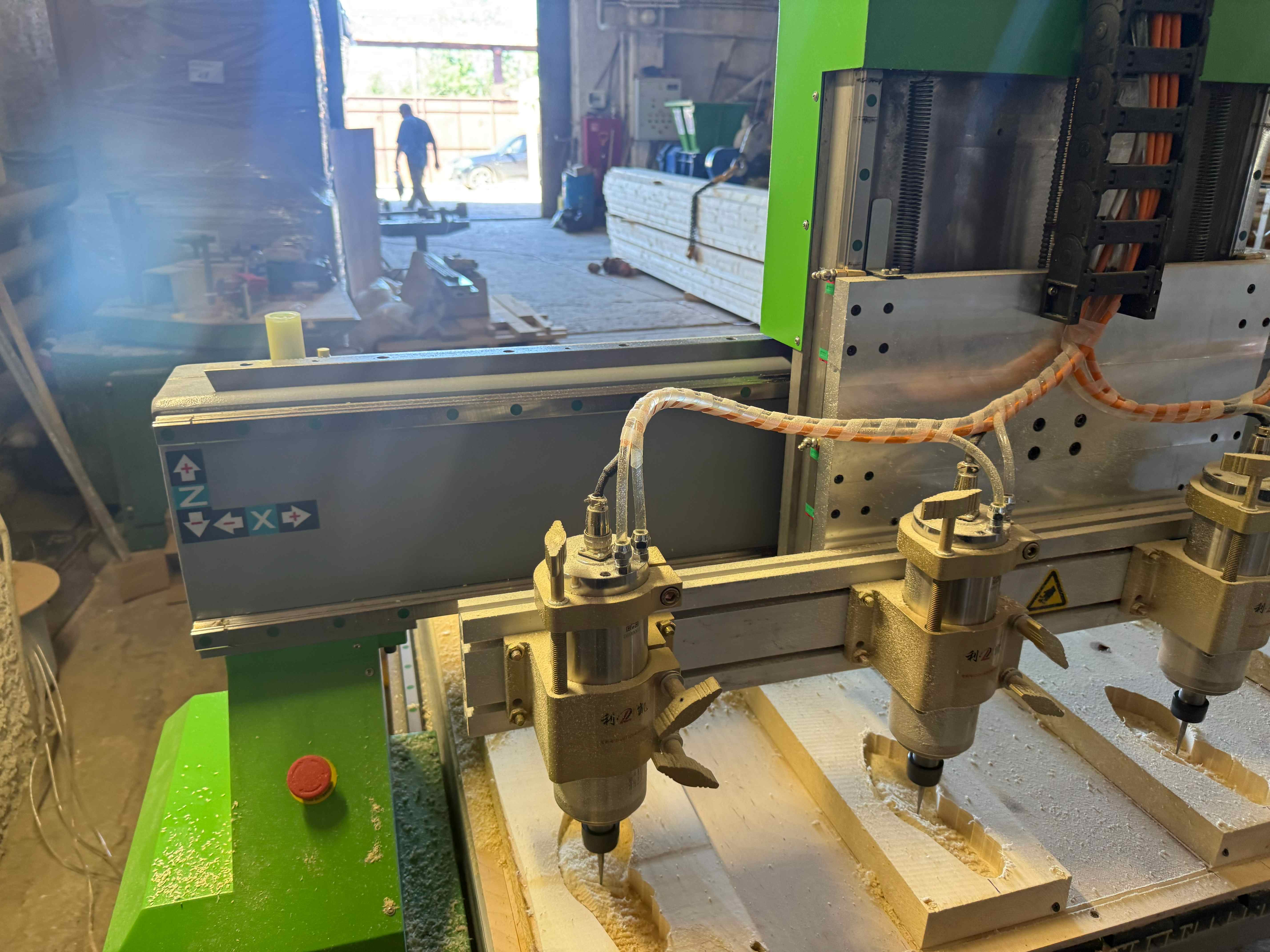

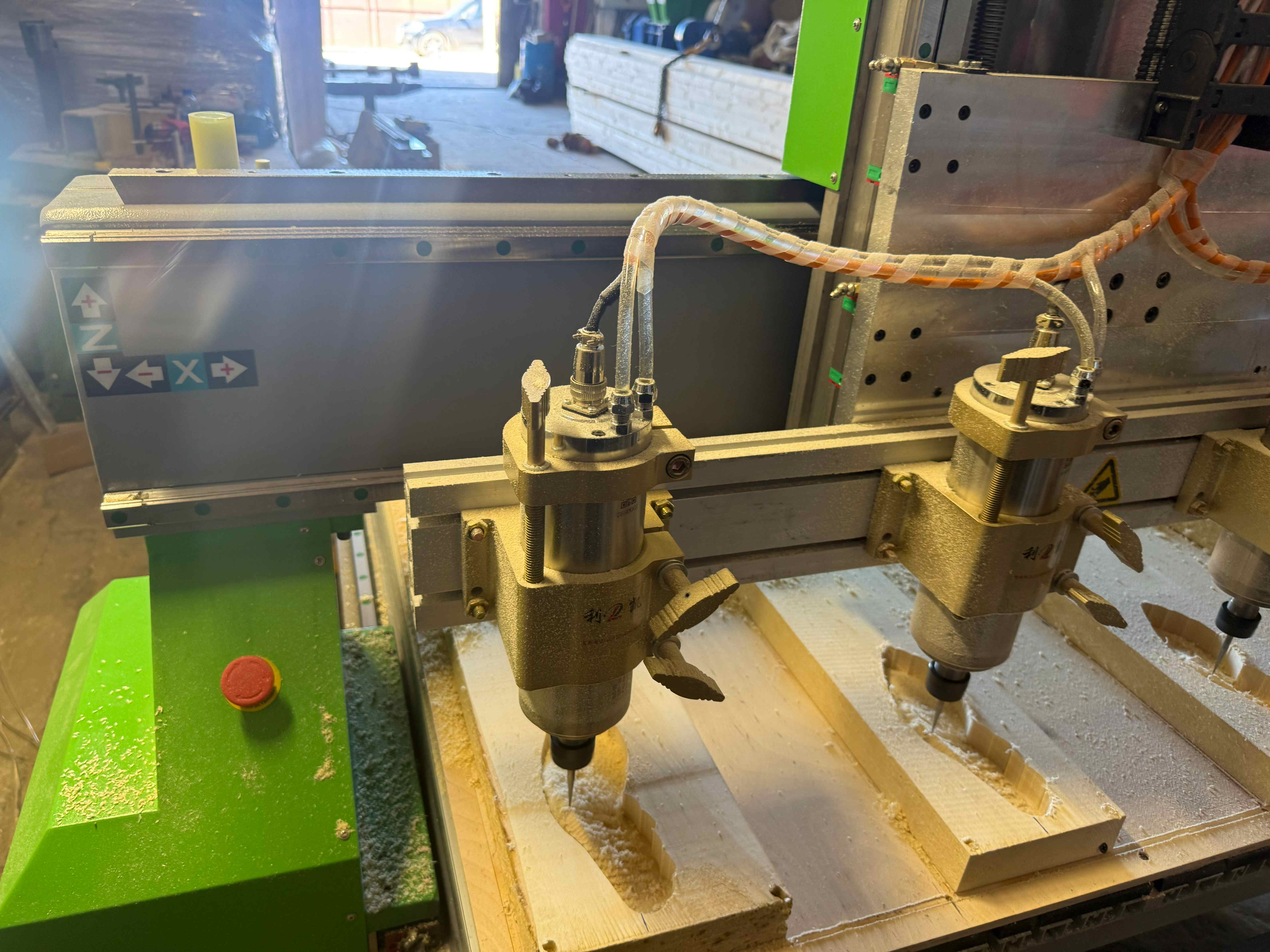

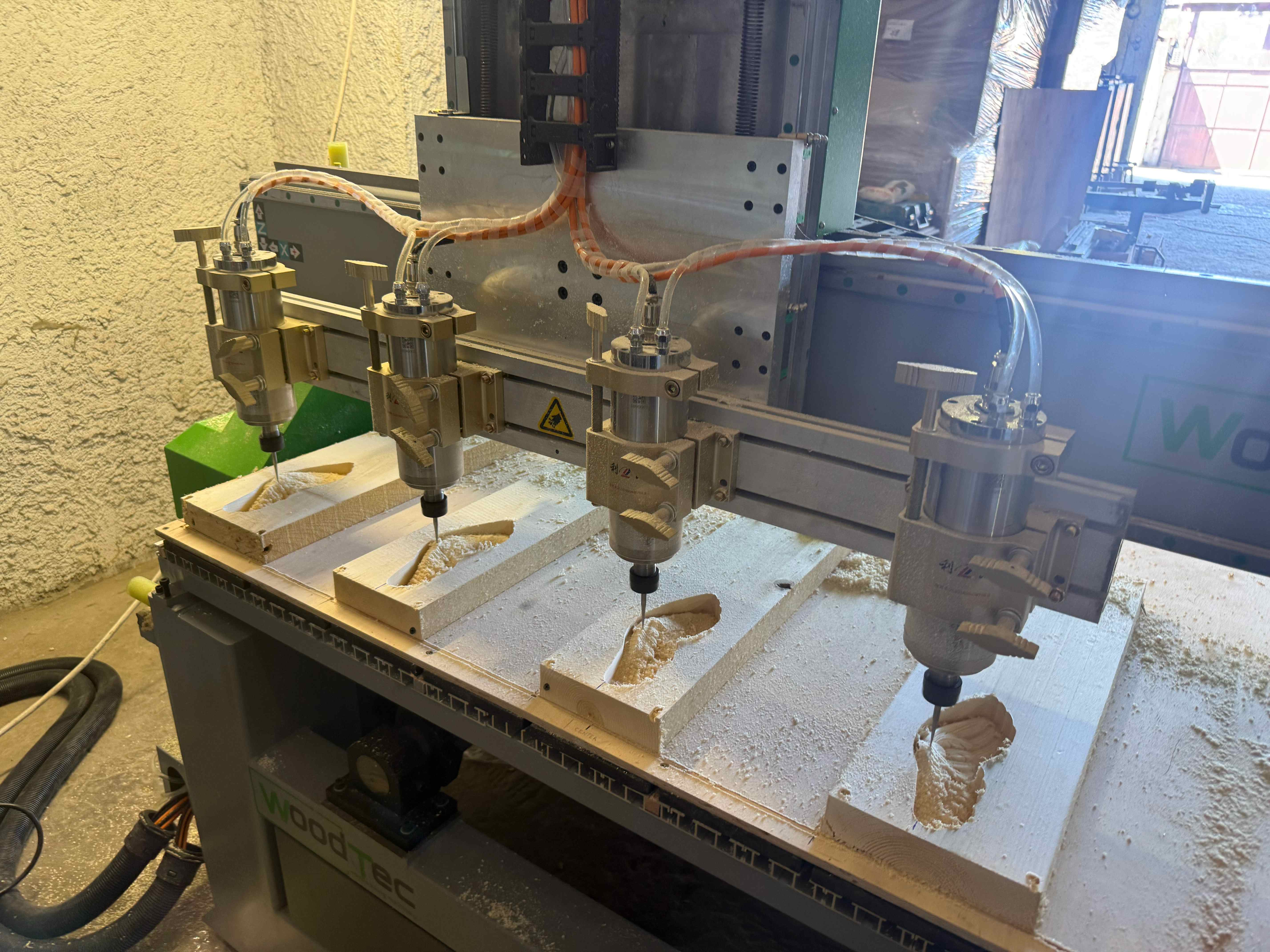

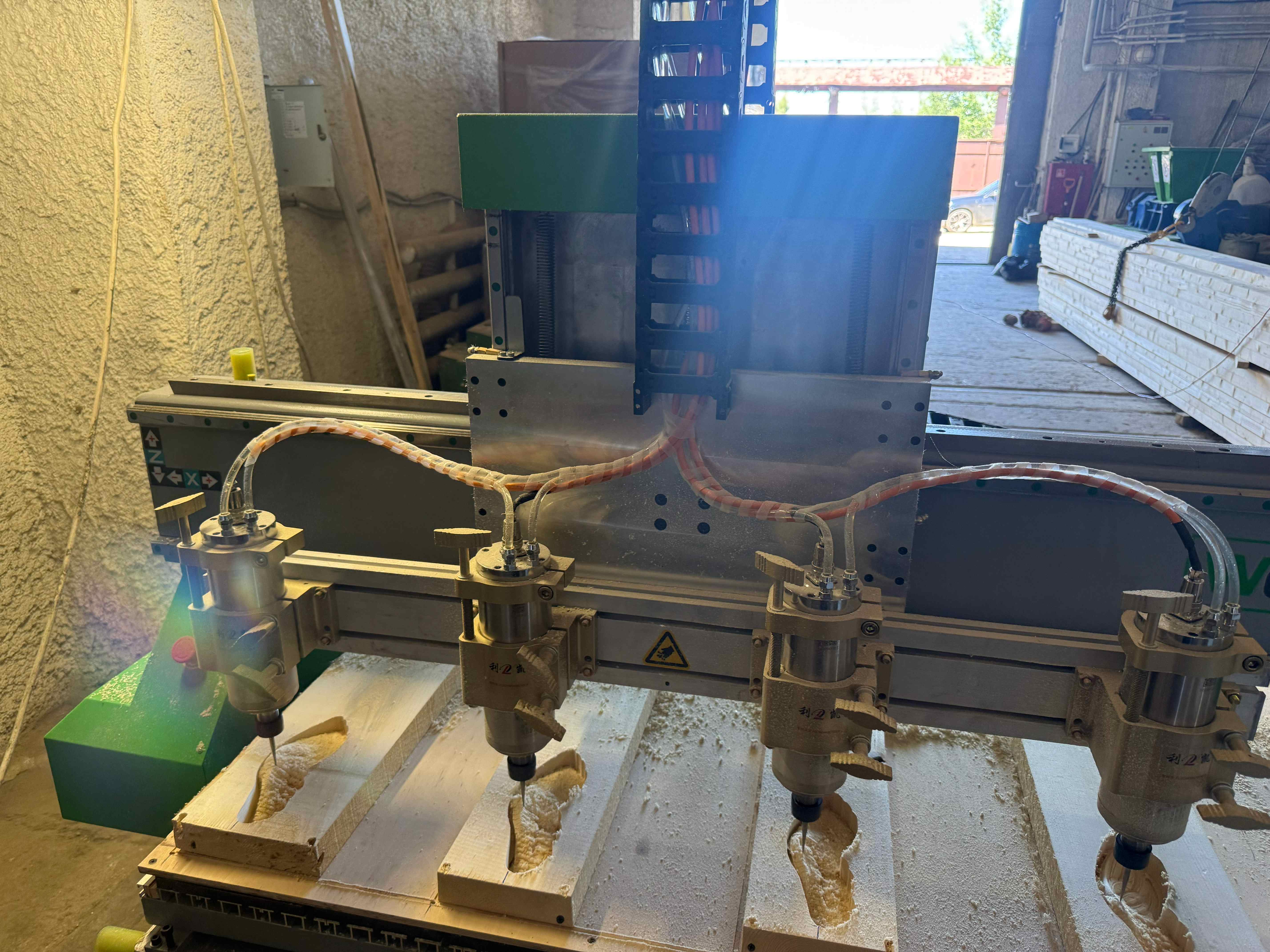

| 1 | Электрошпиндель HQD, Китай (водяное охлаждение) | 4 | 2,2 кВт 24 000 об/мин |

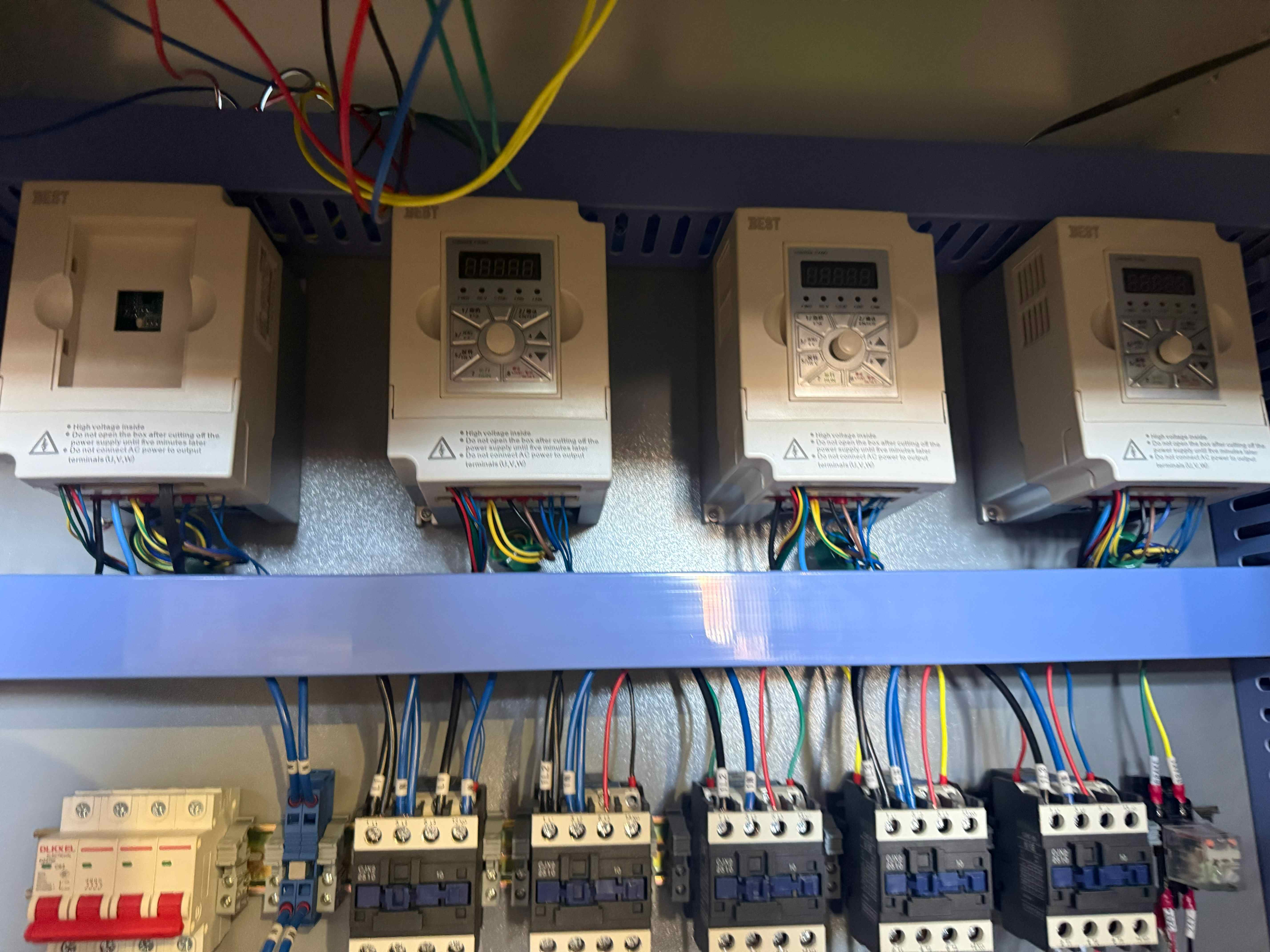

| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 4 |
|
| 3 | Ручной пульт управления станком Rich Auto | 1 | A18 version 4 оси |
| 4 | Накладной стол с Т-пазами, для фиксации заготовок струбцинами | 1 |
|

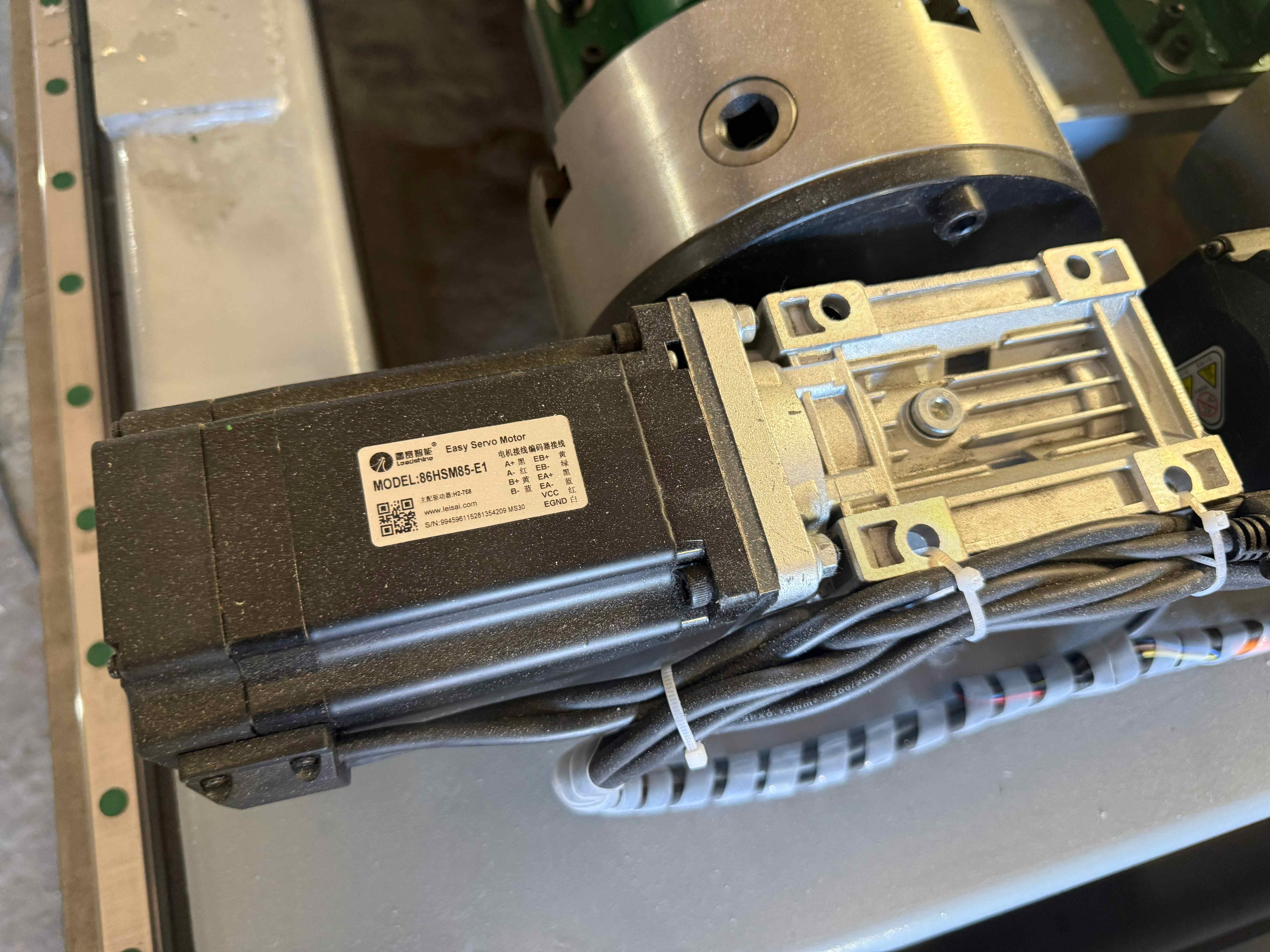

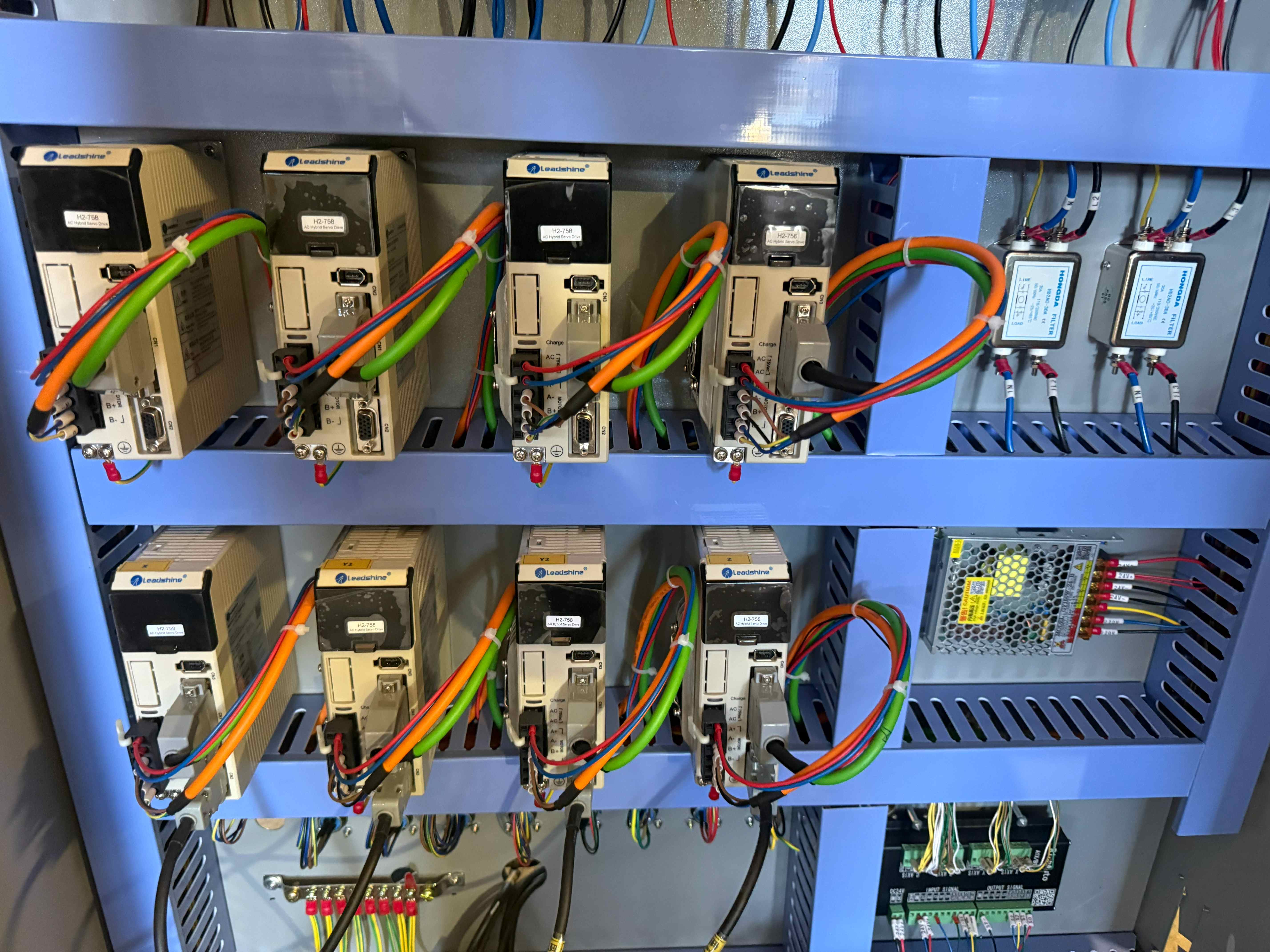

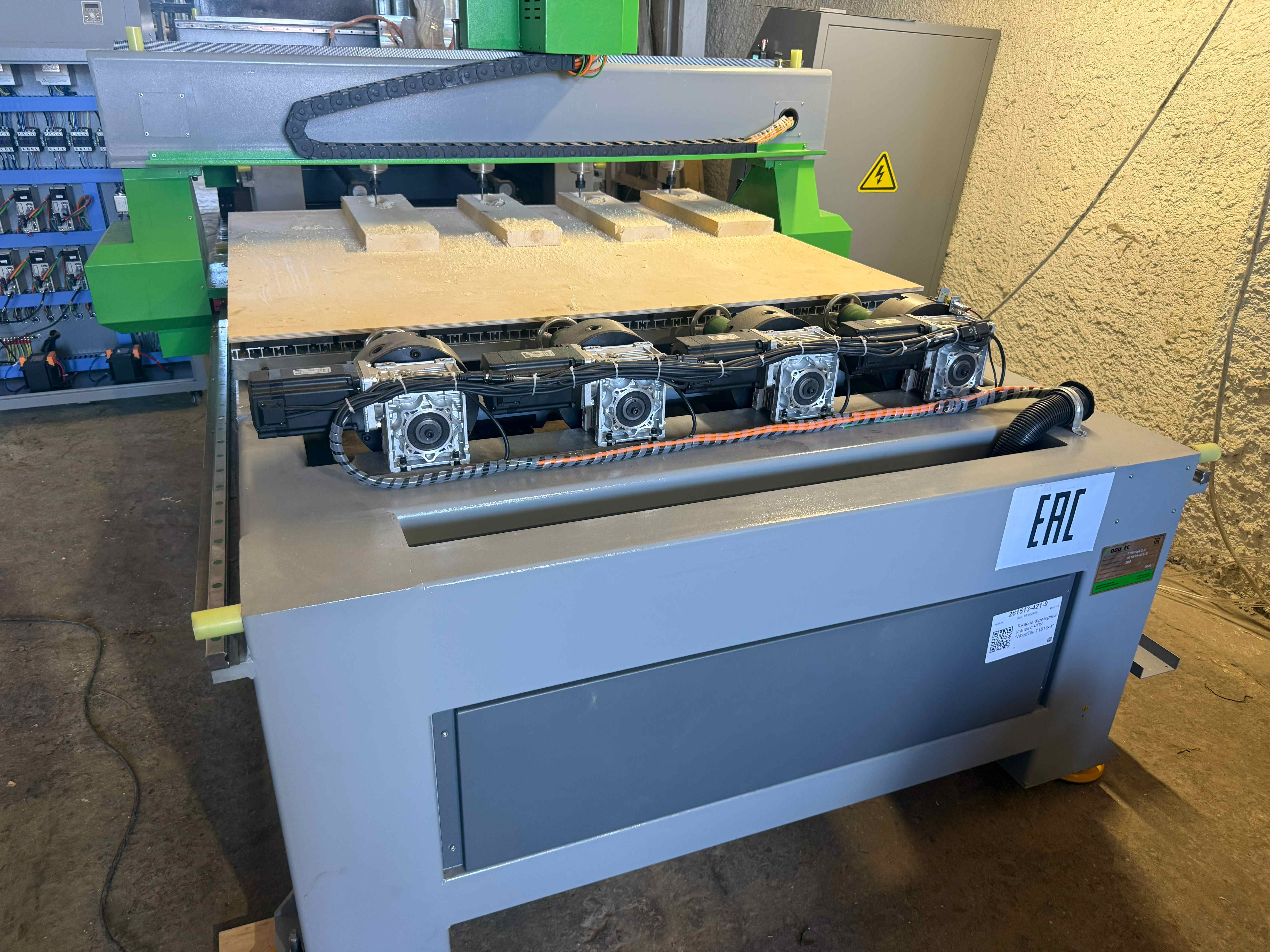

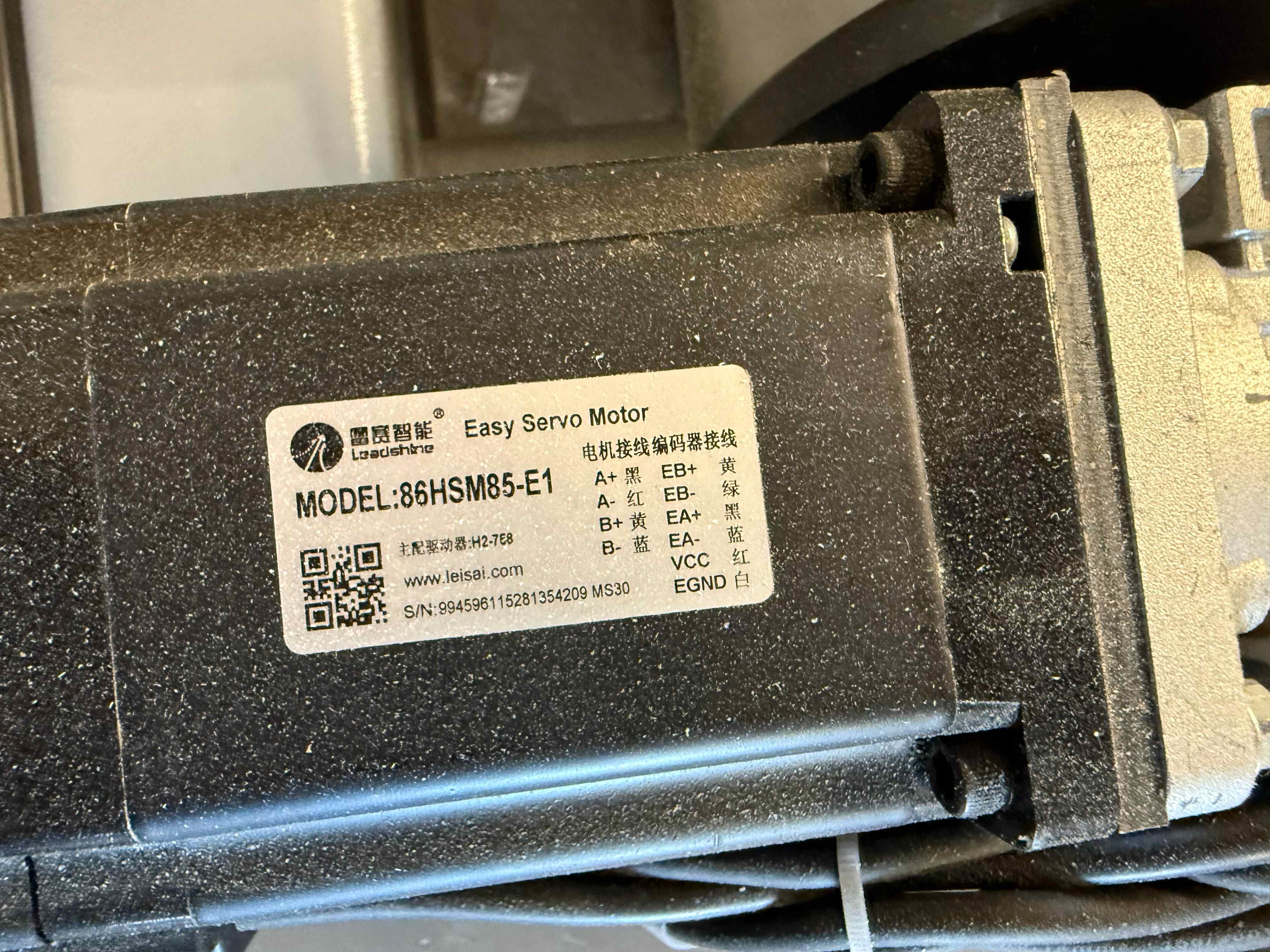

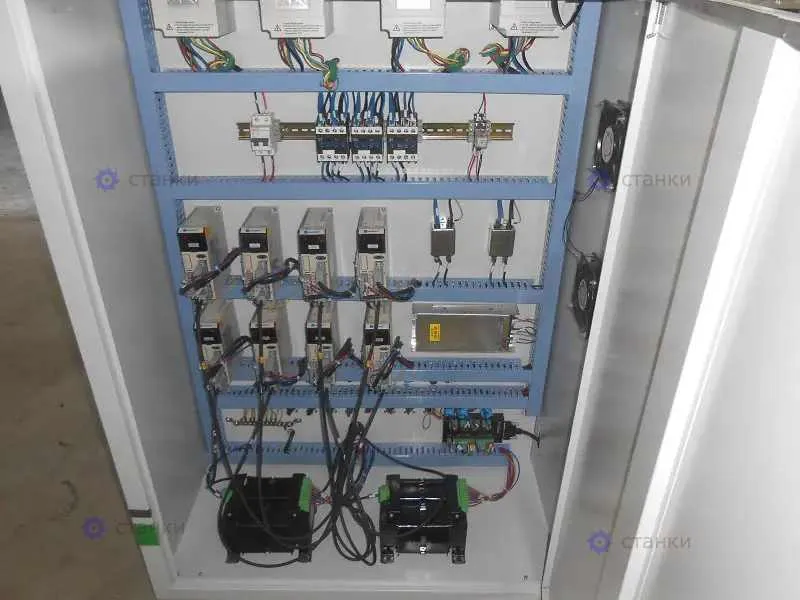

| 5 | Шаговые двигатели с энкодерами (Сервогибридные двигатели) LeadShine | 8 |
|

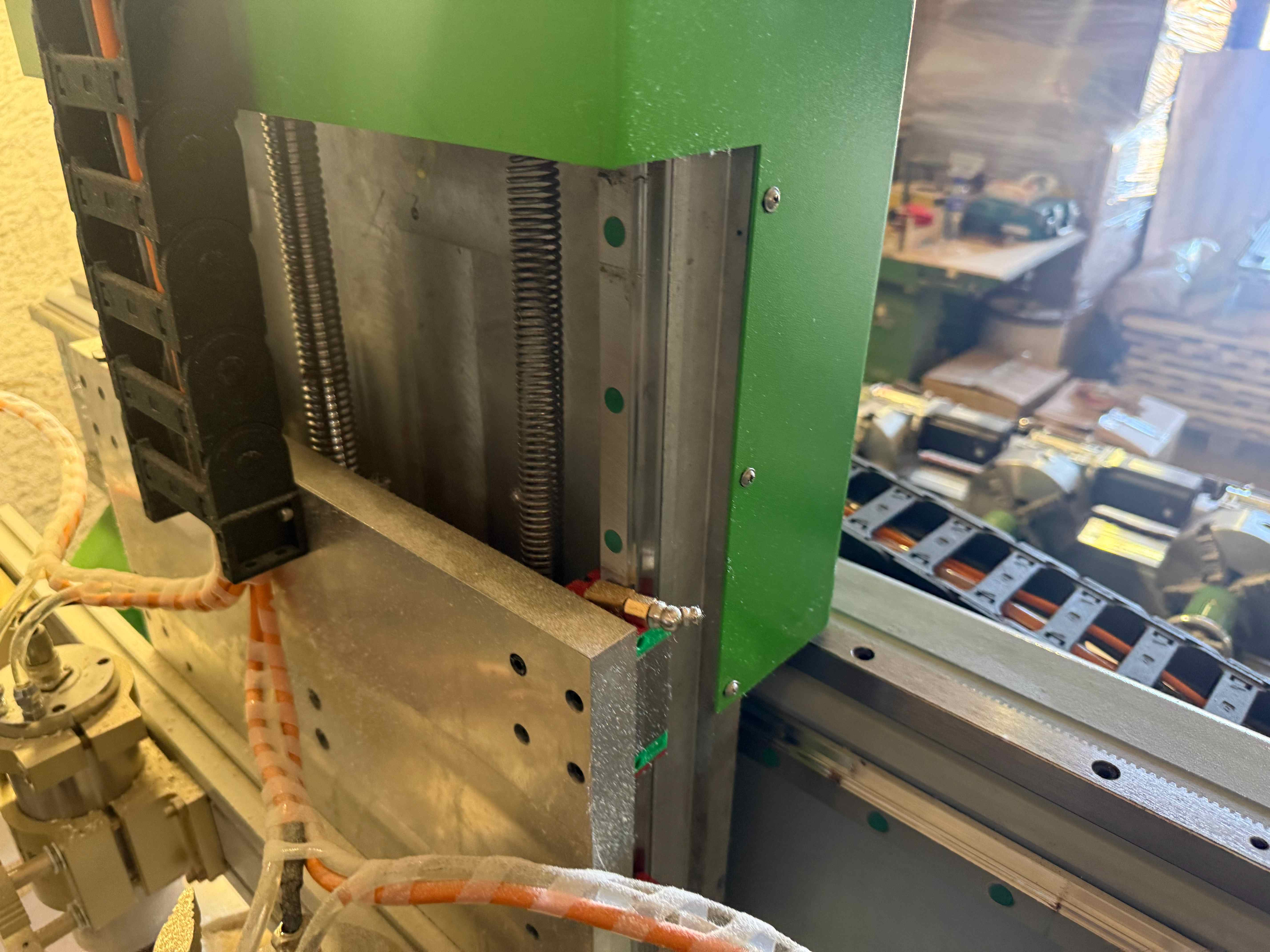

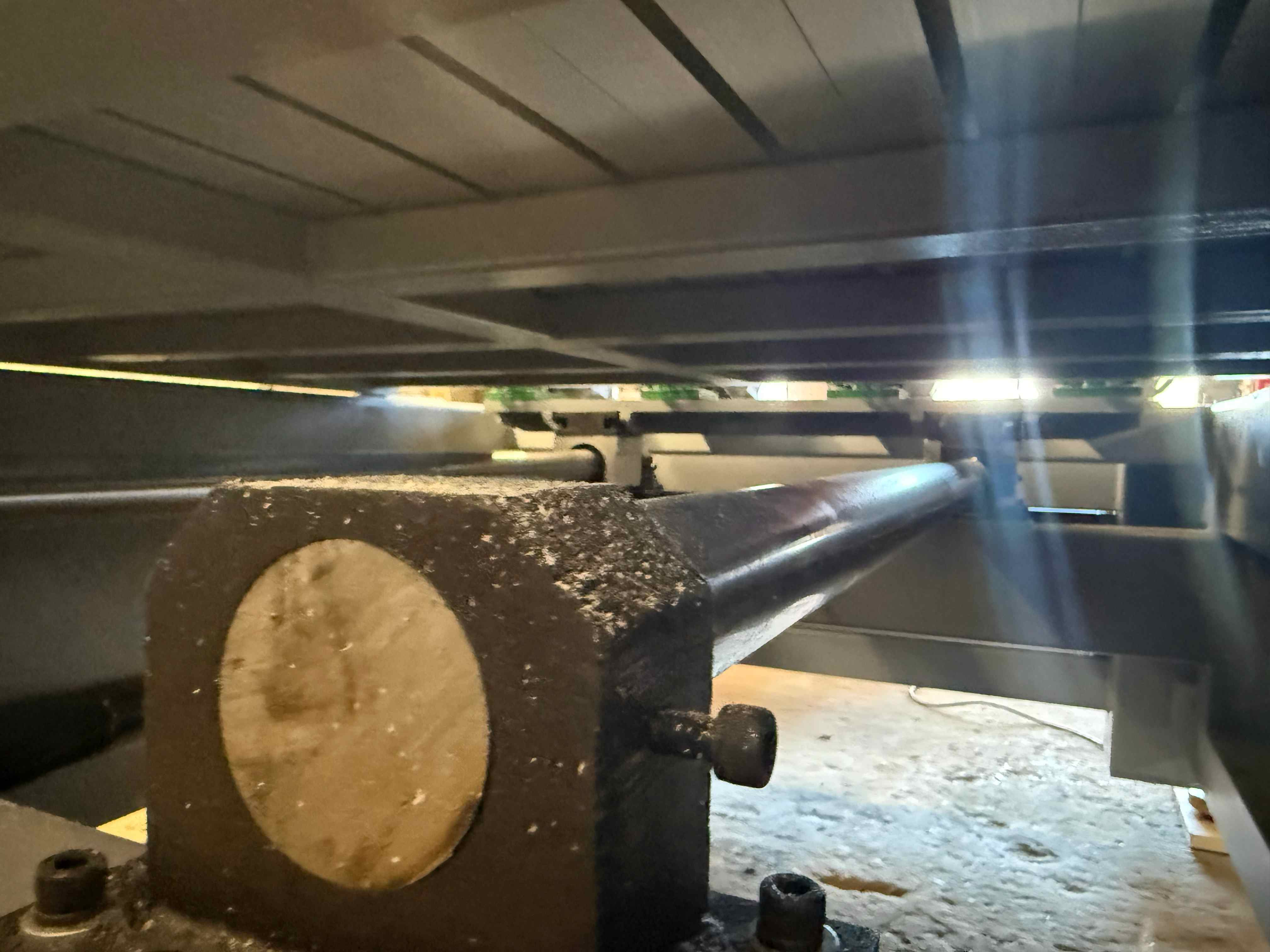

| 6 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 |
|
| 7 | Шарико-винтовая передача по осям Z | 1 |
|
| 8 | Передача при помощи косозубых реек по осям Y, X (комплект) | 1 |
|
| 9 | Набор фрез для обработки дерева/МДФ/ДСП (комплект) | 1 |
|
| 10 | Набор цанг, фиксация гайкой (комплект) | 1 | ER20 |
| 11 | Набор гаечных ключей для смены инструмента | 1 |
|
| 12 | Ящик с ЗИП | 1 |
|
| 13 | Программное обеспечение | 1 | на русском языке |
| 14 | Руководство пользователя | 1 | на русском языке |
Характеристики
| Диаметр обработки, мм | до 300 |

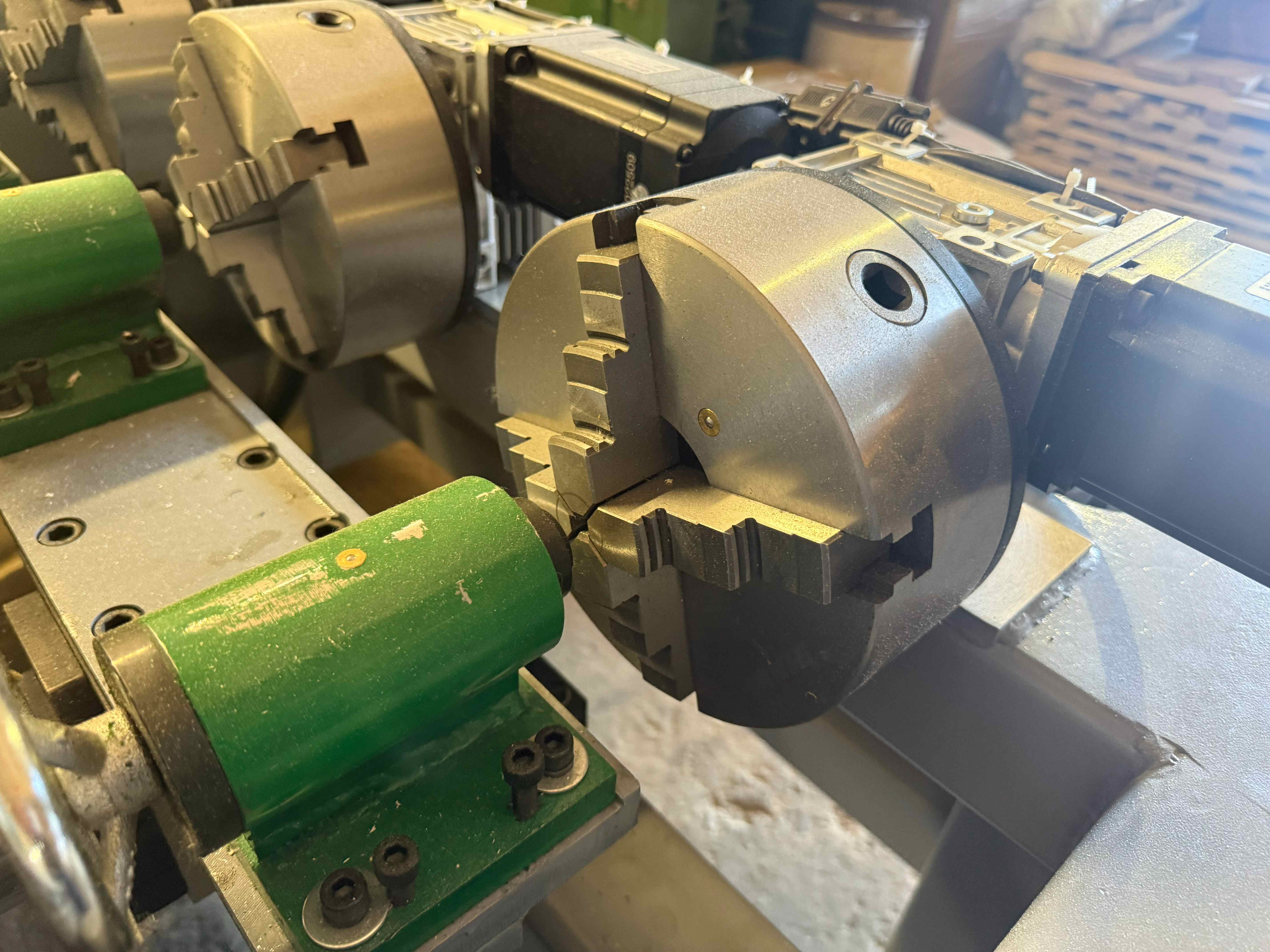

| Межосевое расстояние по центрам токарных патронов, мм | 330 |
| Расстояние от центров токарных патронов до портала, мм | до 170 |
| Перемещение портала по оси Z, мм | до 300 |
| Длина обработки,мм | до 1300 |
| Длина обработки на рабочем столе (работа по плоскости), мм | до 1300 |
| Ширина обработки на рабочем столе (работа по плоскости), мм | до 330 |
| Расстояние от стола до портала, мм | до 160 |
| Система смены инструмента | Ручная (цанговый, фиксация гайкой) |
| Тип передачи по осям Z | ШВП |
| Тип передачи по оси Y, X | Косозубая рейка |
| Тип электродвигателей перемещения | Шаговые с энкодерами |
| Скорость рабочего хода, м/мин | 0 - 10 |
| Скорость холостого хода, м/мин | 0 - 20 |
| Частота вращения шпинделя, об/мин |
0 - 24 000 |
| Мощность шпинделя, кВт | 2,2 |
| Тип охлаждения шпинделя | водяное |
| Тип цанги | ER 20 |
| Посадочный диаметр инструмента, наибольший, мм | 12 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 13 |
