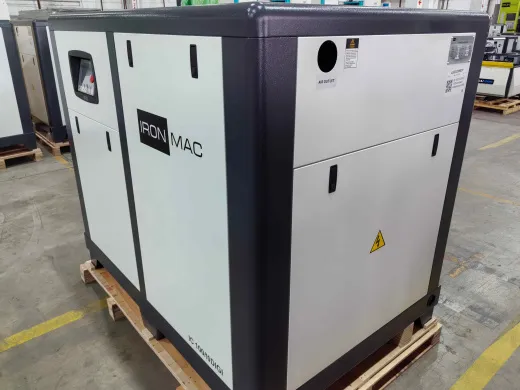

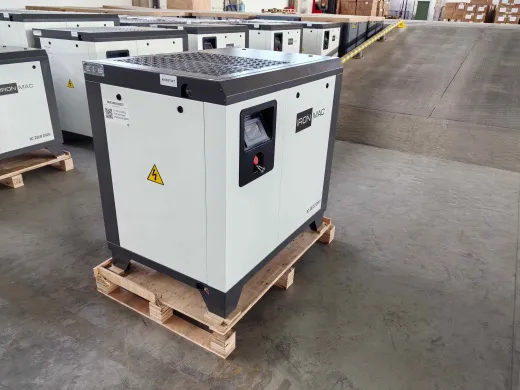

Винтовой компрессор IRONMAC IC 60/10 DIGI WiFi

Винтовой компрессор IRONMAC IC 60/10 DIGI WiFi

Десять бар и высокая производительность для промышленных гигантов

Крупные промышленные предприятия — автомобильные заводы, горно-обогатительные комбинаты, цементные производства — часто нуждаются не только в большом объёме сжатого воздуха, но и в повышенном давлении. Модель IRONMAC IC 60/10 DIGI WiFi создана для таких задач: она обеспечивает стабильные 10 бар при производительности 7,24 м³/мин (7240 литров в минуту), что делает её одним из самых мощных агрегатов в линейке DIGI.

Компрессор оснащён электродвигателем мощностью 45 кВт и предназначен для централизованного снабжения сжатым воздухом крупных цехов, нескольких производственных линий или завода в целом. Габариты агрегата — 1600×1150×1370 мм, вес — 795 кг, подключение — резьба ZG2". Как и все модели серии DIGI WiFi, компрессор оснащён прямым приводом с двигателем IP65, встроенным частотным преобразователем и модулем беспроводной связи.

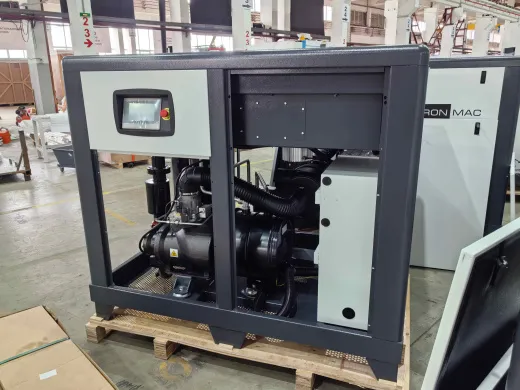

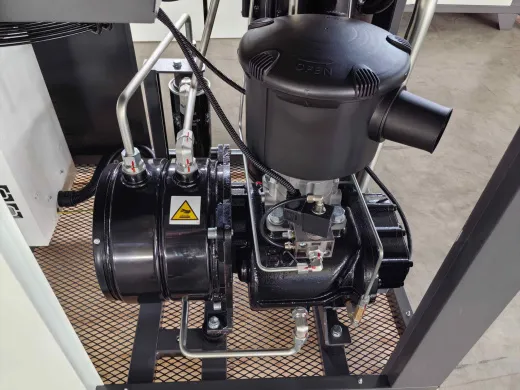

Конструкция винтового блока: высокая эффективность при 10 бар

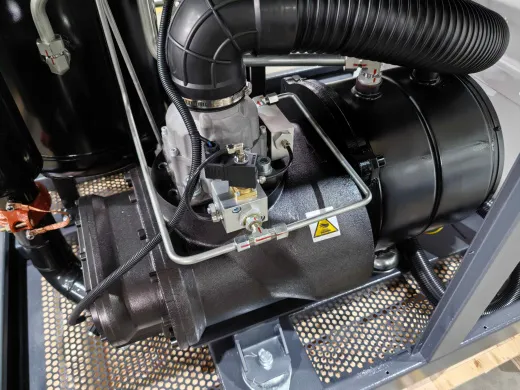

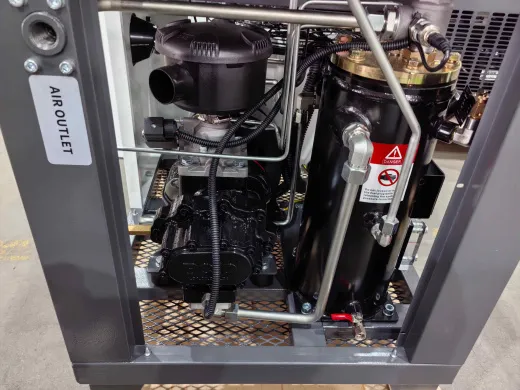

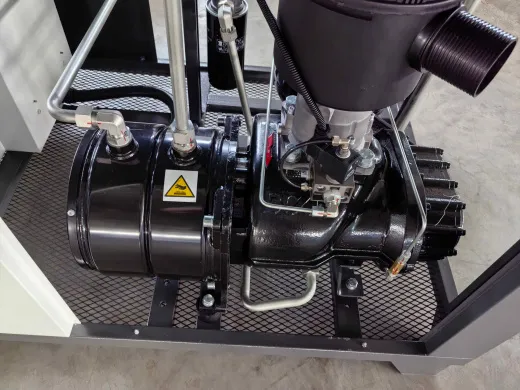

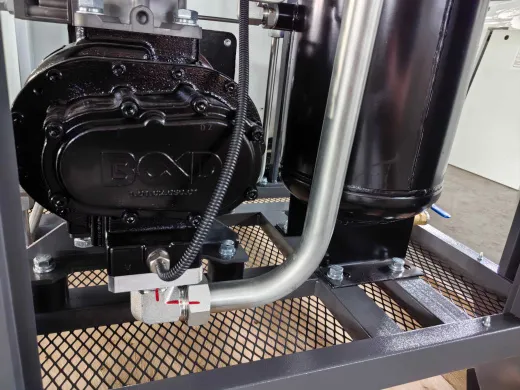

Сердце компрессора — маслозаполненный винтовой блок, специально спроектированный для производительности 7,24 м³/мин при давлении 10 бар. Конструктивные особенности:

• Крупногабаритная винтовая пара увеличенного диаметра. Асимметричный профиль зубьев обеспечивает объёмный КПД более 96% и минимальные перетоки воздуха. Умеренная скорость вращения продлевает ресурс узлов.

• Оптимальное объёмное отношение сжатия (Vi) — винтовая пара рассчитана именно на 10 бар, что исключает перекомпрессию и недокомпрессию, поддерживая максимальную энергоэффективность.

• Усиленные подшипники повышенной грузоподъёмности — рассчитаны на непрерывную работу при высоких нагрузках, характерных для сжатия большого объёма воздуха до 10 бар. Ресурс подшипникового узла — не менее 50 000 моточасов.

• Прецизионное изготовление — роторы обрабатываются на высокоточных станках с ЧПУ, контроль геометрии осуществляется на измерительных машинах. Минимальные зазоры снижают перетоки воздуха.

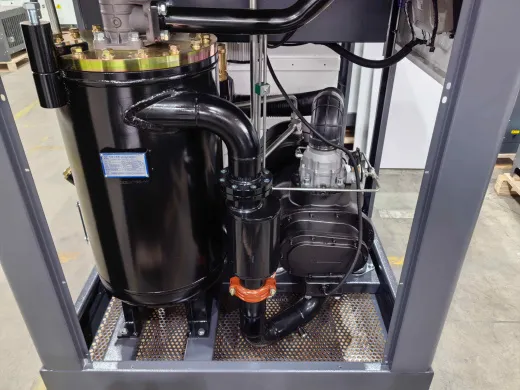

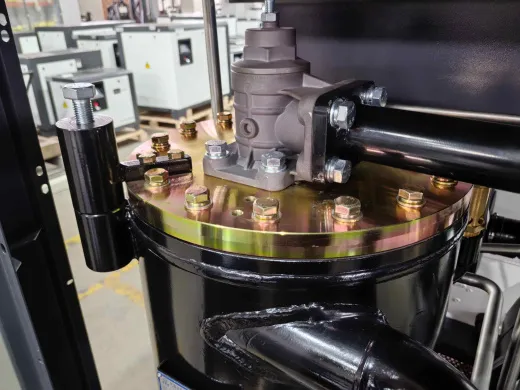

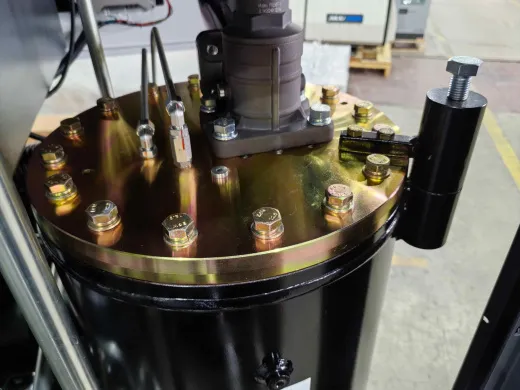

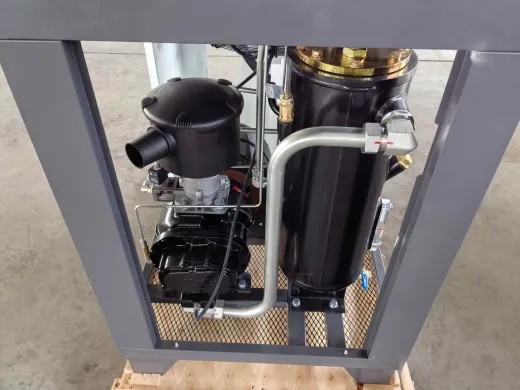

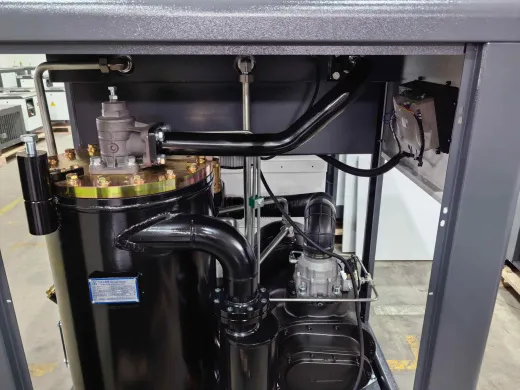

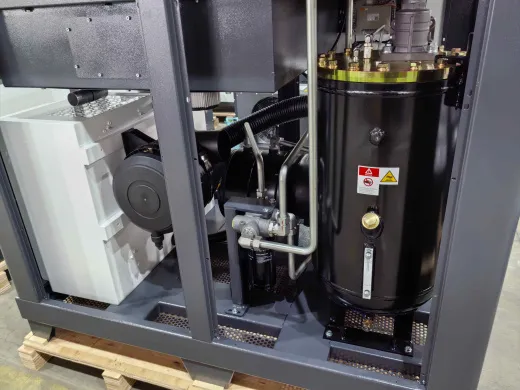

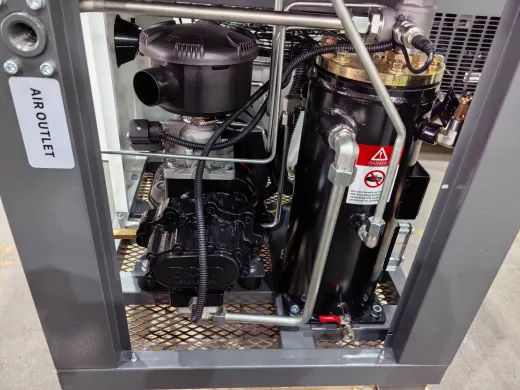

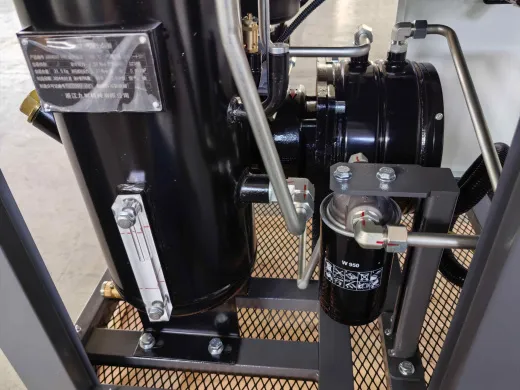

Масло в замкнутом контуре выполняет три функции: интенсивное охлаждение сжимаемого воздуха (при 7,24 м³/мин и 10 бар тепловыделение значительное), герметизация зазоров и смазка подшипников. Увеличенный маслобак-сепаратор (объём масла ориентировочно 60–80 литров) обеспечивает эффективное отделение масла даже при высоких скоростях потока.

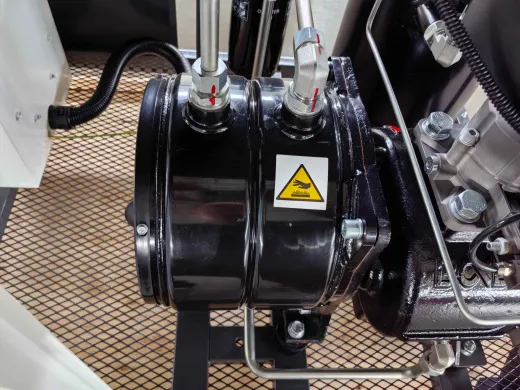

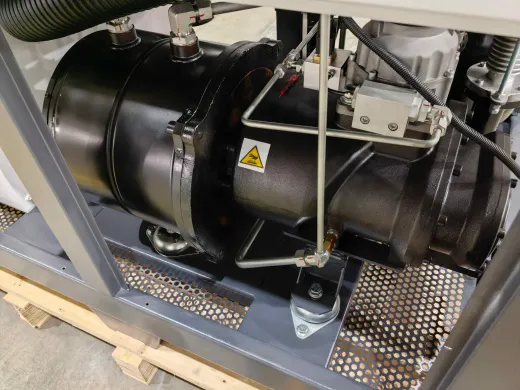

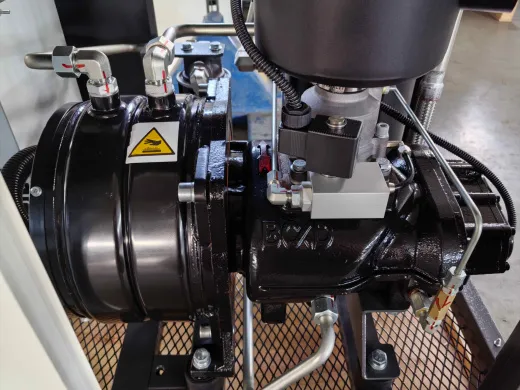

Прямой привод и двигатель IP65: надёжность и экономия

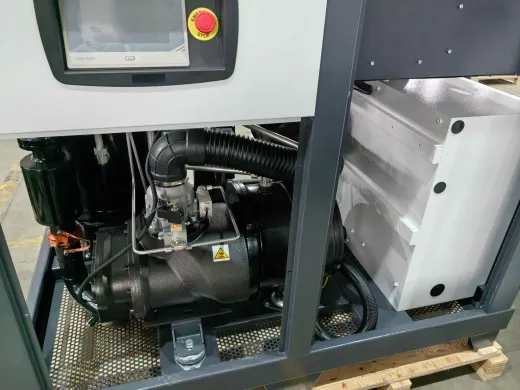

Модель IC 60/10 DIGI WiFi оснащена системой прямого привода (direct drive). Ротор электродвигателя насажен непосредственно на вал ведущего винта. В конструкции отсутствуют ремни, шкивы и промежуточные муфты.

Преимущества для мощности 45 кВт:

• Потери менее 0,2% — ременная передача при 45 кВт теряла бы 3–3,5 кВт на трение и проскальзывание. Прямой привод сохраняет эти киловатты для полезной работы.

• КПД установки 99,8% — почти вся электрическая энергия преобразуется в сжатый воздух.

• Высокая надёжность — нет изнашиваемых ремней и муфт, не требуется регулировок и замен.

• Снижение вибраций и шума — отсутствует дополнительный источник шума от ремня и шкивов.

Электродвигатель имеет степень защиты IP65 — он полностью пыленепроницаем и защищён от прямых струй воды. Охлаждение двигателя — масляное, через общий контур компрессора. Это позволяет эксплуатировать агрегат в самых суровых промышленных условиях: запылённые цеха (цементные заводы, литейки, горные производства), влажные помещения, неотапливаемые объекты при температурах от +5 до +45 °C.

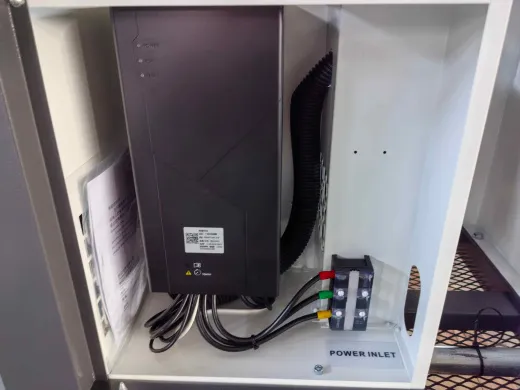

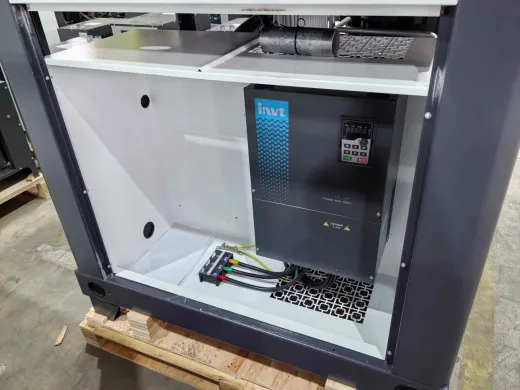

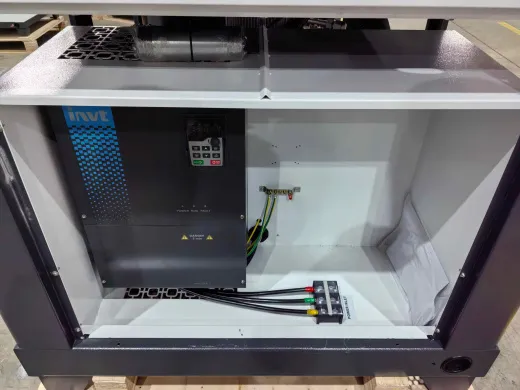

Частотный преобразователь: интеллектуальное управление большими потоками

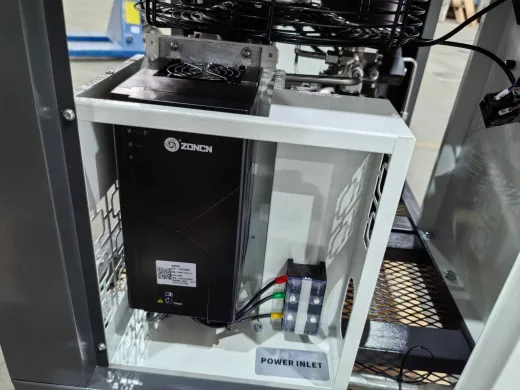

В комплектацию модели входит встроенный частотный преобразователь (производитель и модель не специфицированы, но агрегат штатно оснащён частотным регулятором). На мощности 45 кВт и давлении 10 бар частотник является необходимым элементом энергоэффективной системы.

Основные функции:

1. Плавный пуск — исключение пусковых токов. При прямом пуске двигатель 45 кВт потреблял бы 300–350 А, что создало бы недопустимую нагрузку на сеть. Частотник снижает пусковой ток до 60–70 А.

2. Адаптивное регулирование производительности — датчик давления непрерывно передаёт сигнал на контроллер, который изменяет частоту вращения двигателя. Компрессор выдаёт ровно столько воздуха, сколько нужно в данный момент, поддерживая давление 10 бар с точностью ±0,1 бар. Холостой ход и сброс воздуха исключены.

3. Экономия электроэнергии — при переменном расходе экономия достигает 25–35% по сравнению с нерегулируемыми аналогами (классический режим «загрузка-разгрузка»). Для компрессора 45 кВт, работающего в две-три смены, экономия может составлять миллионы рублей в год.

4. Защита оборудования — частотник отслеживает ток двигателя, температуру и другие параметры, предотвращая аварийные ситуации.

Встроенный Wi-Fi модуль: полный удалённый контроль

Модель IC 60/10 DIGI WiFi оснащена встроенным беспроводным модулем Wi-Fi. Он позволяет интегрировать компрессор в локальную сеть предприятия или подключить к интернету через точку доступа. Управление и мониторинг осуществляются через мобильное приложение (iOS / Android) или веб-интерфейс.

Функции удалённого доступа:

Для крупных заводов с централизованной компрессорной станцией и удалённой диспетчерской Wi-Fi-модуль становится незаменимым инструментом оперативного контроля и предиктивного обслуживания.

Технические характеристики (сводная таблица)

Примечание: производительность указана для стандартных атмосферных условий (20°C, 1013 мбар). Модель допускает кратковременную работу до 12–13 бар при соответствующей настройке предохранительного клапана, но для постоянной работы выше 10 бар необходима консультация со специалистом.

Сравнение с моделями линейки

Модель IC 60/10 является версией на 10 бар от самого мощного компрессора в серии IC 60. По сравнению с версией на 8 бар производительность ниже на 6% из-за более высокого давления, что является нормальным физическим соотношением.

Монтаж и требования к установке

Модель IC 60/10 DIGI WiFi имеет значительный вес (795 кг) и габариты, требуя подготовки серьёзного основания:

• Фундамент — бетонный пол толщиной не менее 200 мм с армированием. Рекомендуется установка на виброопоры (входят в комплект). При необходимости — отдельный фундамент.

• Помещение — отдельная компрессорная комната с вентиляцией. Требования: температура не выше +40°C, отсутствие агрессивных газов, приток свежего воздуха не менее 120% от объёма засасываемого (для модели 7,24 м³/мин это примерно 9–10 м³/мин воздуха на охлаждение).

• Зазоры — не менее 1,5 метра с передней стороны для обслуживания, не менее 1 метра с тыльной стороны для охлаждения, не менее 1 метра с боков.

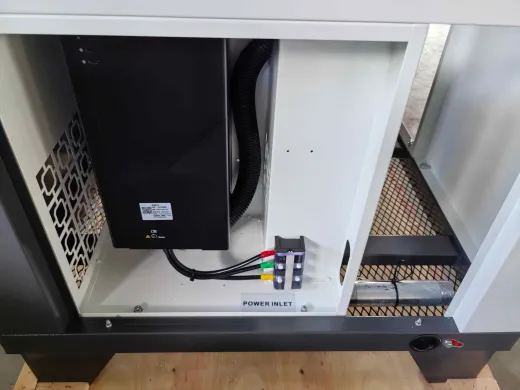

• Электропитание — трёхфазная сеть 380В. Рекомендуемое сечение питающего кабеля — не менее 35 мм² (медь), вводной автоматический выключатель — на 100 А (характеристика C). Благодаря частотнику пусковые токи плавные, но запас по автомату нужен.

• Пневмомагистраль — выходной патрубок ZG 2" (коническая резьба, 2 дюйма). Рекомендуемый диаметр основной магистрали — не менее 2½" (DN 65) или 3" (DN 80). При длине более 50 метров — DN 80. Обязательна установка ресивера объёмом от 2000 до 5000 литров.

Эксплуатация и обслуживание

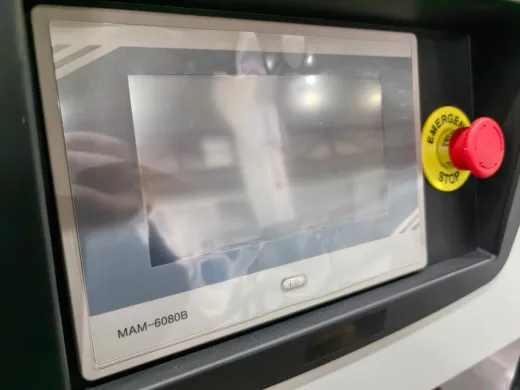

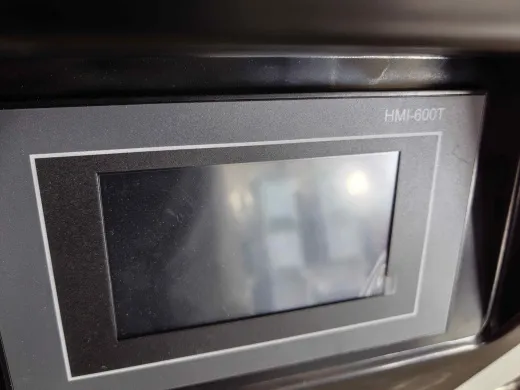

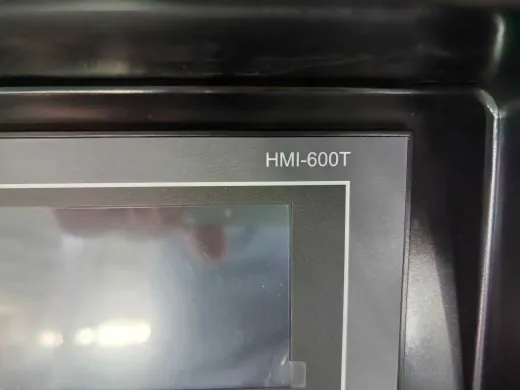

Встроенный контроллер DIGI с цветным сенсорным дисплеем (русифицированный) ведёт учёт моточасов и отображает все параметры. Wi-Fi модуль позволяет получать уведомления удалённо.

График обслуживания для IC 60/10 DIGI WiFi:

Важные моменты для модели 45 кВт на 10 бар:

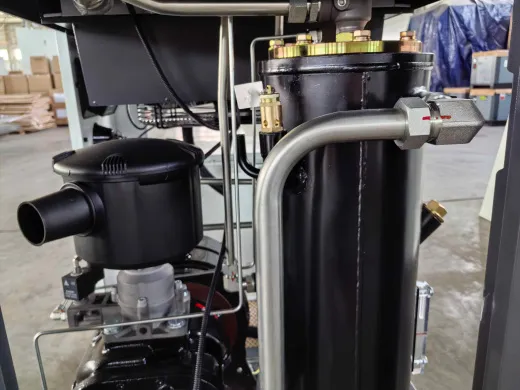

• Сепараторный элемент — один из самых ответственных узлов. При 10 бар и расходе 7,24 м³/мин его замена строго по регламенту (2000 моточасов) обязательна. Забитый сепаратор вызывает рост перепада давления, перегрев, повышенный унос масла и может привести к аварии.

• Объём масла большой — 60–80 литров. Используйте только оригинальное масло с подтверждённой термоокислительной стабильностью. Экономия на масле недопустима.

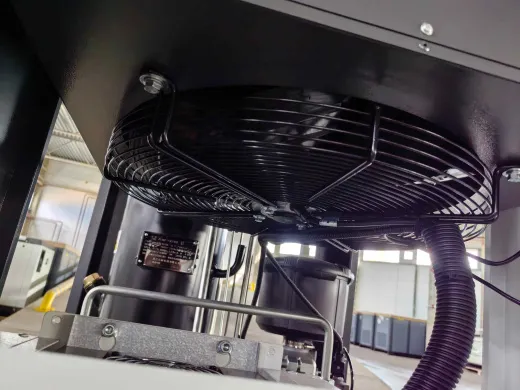

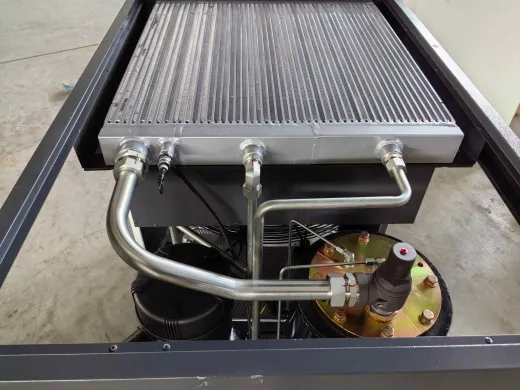

• Радиатор охлаждения требует регулярной очистки (продувка сжатым воздухом или промывка). В запылённых цехах — не реже одного раза в месяц. Перегрев — частая причина остановов.

• Предохранительный клапан настраивается на 11–11,5 бар. Проверяйте его механическое открытие раз в полгода.

Области применения

Модель IRONMAC IC 60/10 DIGI WiFi благодаря производительности 7,24 м³/мин при 10 бар востребована в следующих отраслях:

Частые вопросы по модели IC 60/10 DIGI WiFi

Вопрос: В чём отличие от модели IC 60/8?
Ответ: Основное отличие — рабочее давление и настройка винтового блока. IC 60/10 оптимизирован под 10 бар, что требует другого объёмного отношения сжатия (Vi) и усиленных подшипников. Производительность при 10 бар составляет 7,24 м³/мин против 7,70 м³/мин у версии на 8 бар. Выбирайте IC 60/10, если ваше оборудование требует именно 10 бар, а не 8.

Вопрос: Нужен ли ресивер для этой модели?
Ответ: Обязательно. Рекомендуемый объём — от 2000 до 5000 литров, оптимально 3000–4000 литров. При производительности 7,24 м³/мин ресивер 3000 литров даст запас примерно на 20–25 секунд работы без компрессора — достаточно для сглаживания пиков и эффективного отделения конденсата и масла. Ресивер должен быть рассчитан на давление не менее 10 бар (с запасом до 12–13 бар).

Вопрос: Каков реальный уровень шума?
Ответ: Заявленные 65 дБ(А) — это измерение на расстоянии 1 метра по стандарту ISO 2151. На расстоянии 2 метров уровень снижается до 60–62 дБ(А). Для компрессора 45 кВт это очень тихо. Для сравнения: компрессоры аналогичной мощности с ременным приводом без шумоизоляции шумят на 85–90 дБ. Тем не менее, для такого мощного агрегата рекомендуется отдельная компрессорная комната.

Вопрос: Можно ли подключить компрессор к пневмосети диаметром 2 дюйма?
Ответ: Выходной патрубок ZG 2". При расходе 7,24 м³/мин и длине магистрали до 30 метров диаметр 2" допустим, но потери давления составят около 0,2–0,3 бар. При длине более 50 метров рекомендуется увеличить диаметр основной магистрали до 2½" (DN 65) или 3" (DN 80) для снижения потерь и обеспечения стабильного давления на удалённых точках.

Заключение

IRONMAC IC 60/10 DIGI WiFi — это флагманский высоконапорный винтовой компрессор линейки DIGI, предназначенный для крупных промышленных предприятий, которым требуется стабильное давление 10 бар при высоком расходе. Модель сочетает:

• Производительность 7,24 м³/мин при 10 бар — достаточно для централизованного снабжения крупного завода.

• Энергоэффективность — прямой привод с КПД 99,8% и встроенный частотный преобразователь (экономия до 35% электроэнергии).

• Надёжность — двигатель IP65 с масляным охлаждением, усиленная винтовая пара под 10 бар, ресурс 50 000 моточасов.

• Удалённый контроль — встроенный Wi-Fi модуль для мониторинга, уведомлений и дистанционной настройки.

• Акустический комфорт для своего класса — 65 дБ(А).

Для кого эта модель:

• Крупные машиностроительные и автомобильные заводы.

• Горно-обогатительные комбинаты и металлургические предприятия.

• Цементные заводы и производства стройматериалов.

• Нефтегазовые и химические комплексы.

• Предприятия, где требуется 10 бар и расход более 6 м³/мин.

Ожидаемый срок окупаемости при работе в две смены с загрузкой 70–80% составляет от 12 до 18 месяцев. При трёхсменной работе — 8–12 месяцев.

Перед покупкой настоятельно рекомендуется:

1. Провести точный анализ реального потребления сжатого воздуха в пиковые и средние нагрузки.

2. Убедиться, что оборудование действительно требует 10 бар, а не 8 (это существенно влияет на выбор модели).

3. Оценить состояние питающей электросети (трансформатор, кабели, автоматы).

4. Рассчитать объём ресивера (рекомендуется 3000–4000 литров).

5. Обеспечить отдельное вентилируемое помещение для компрессора.

При правильном монтаже, своевременном обслуживании и использовании оригинальных расходных материалов этот компрессор прослужит более 10 лет, обеспечивая стабильные 10 бар и минимальные эксплуатационные расходы даже при самой интенсивной эксплуатации.

*Технические характеристики и комплектация модели IRONMAC IC 60/10 DIGI WiFi могут быть изменены производителем. Актуальную информацию уточняйте в официальной документации.*
