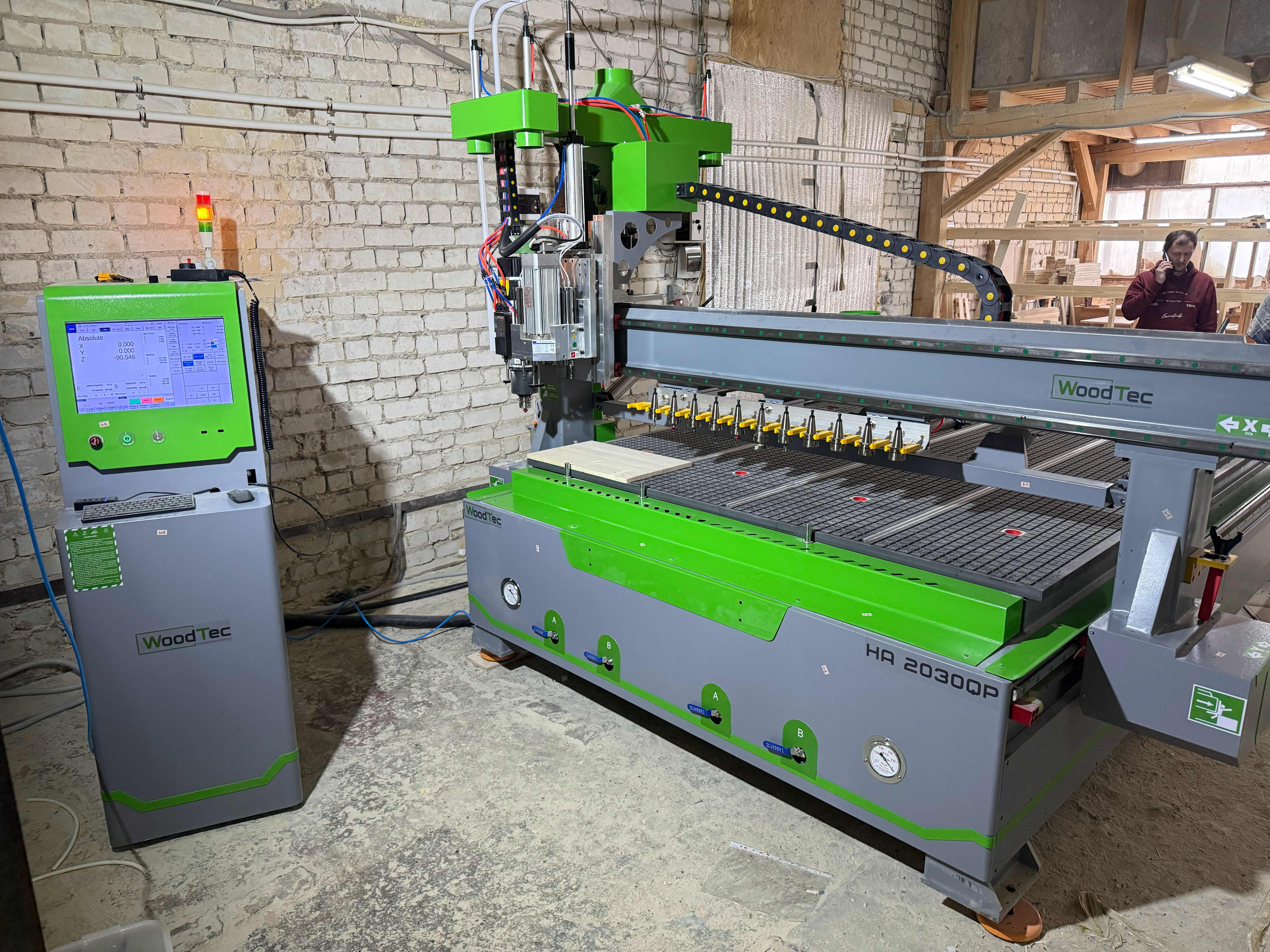

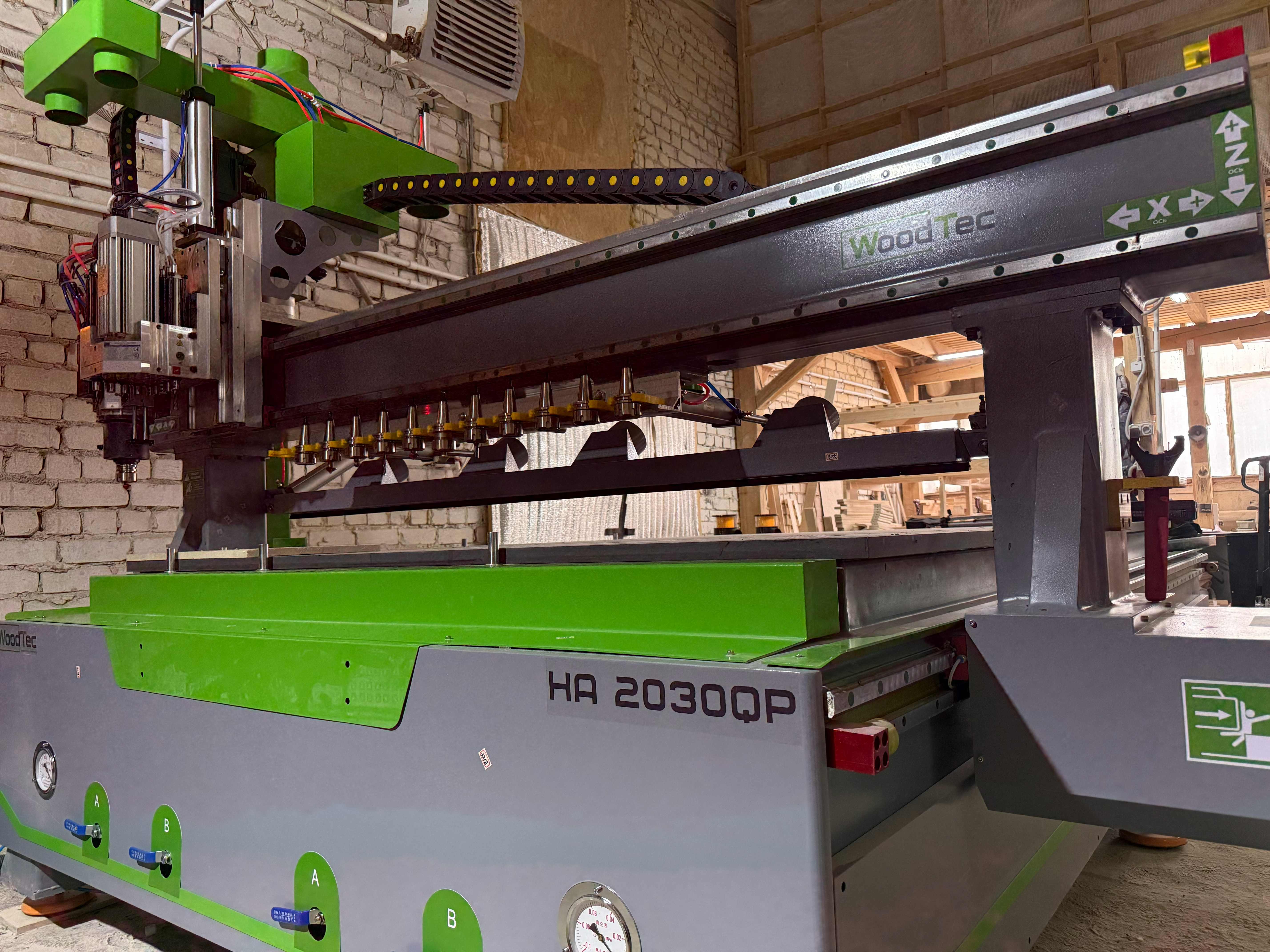

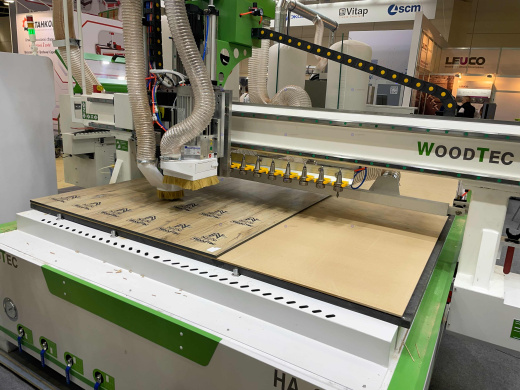

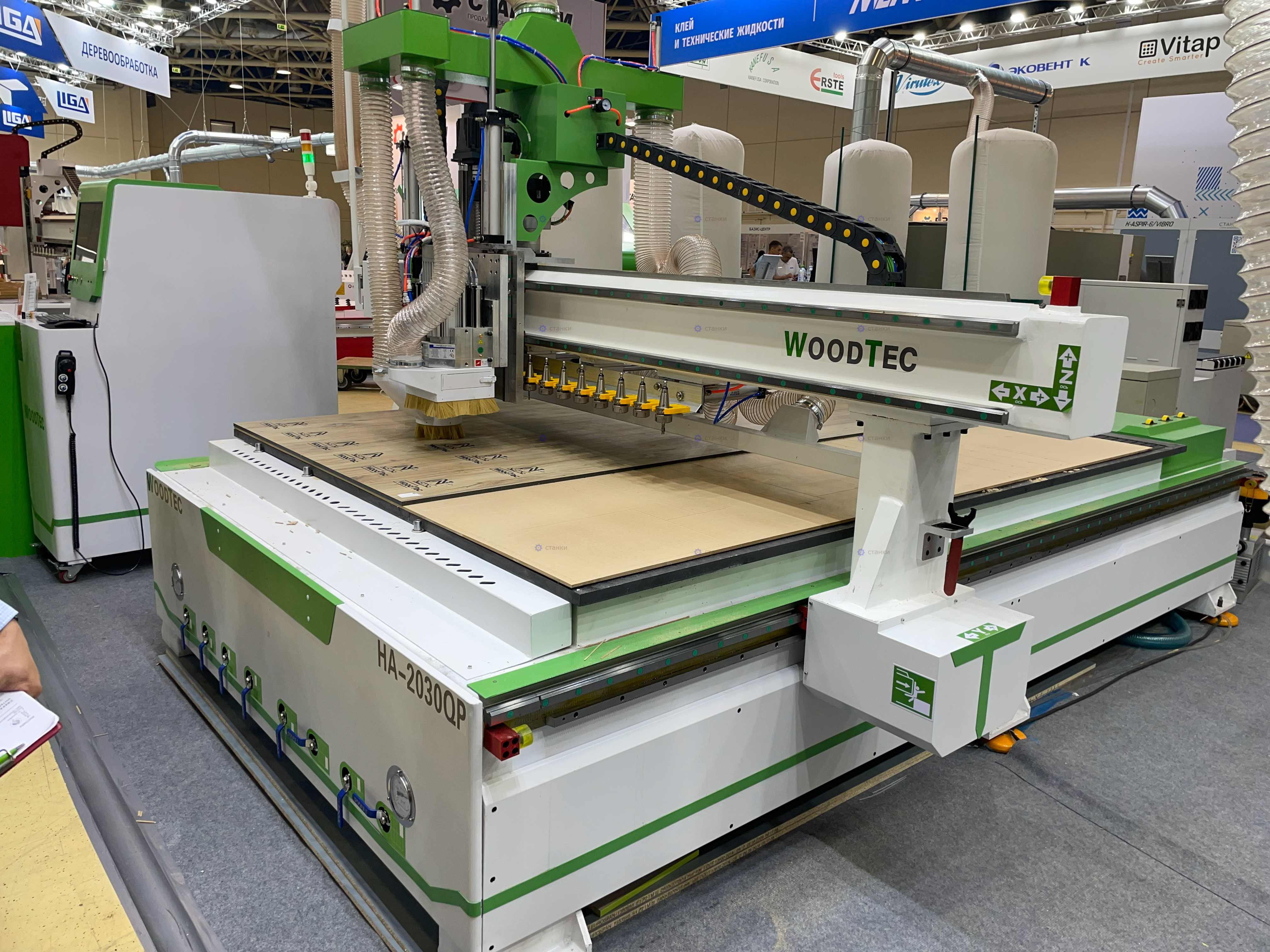

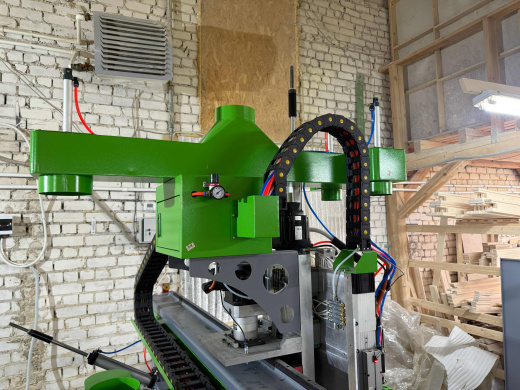

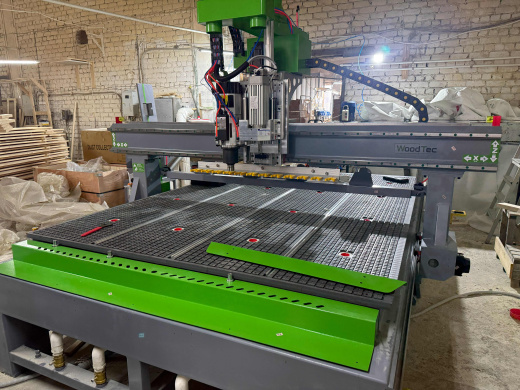

WoodTec HA 2030 QP: Универсальный соло-станок для мебельного производства
Современное мебельное производство требует гибкости. Небольшие и средние цеха все чаще отказываются от приобретения двух отдельных единиц оборудования (форматно-раскроечного и присадочного) в пользу компактных многофункциональных решений. Одним из лидеров в этом сегменте является модель WoodTec HA 2030 QP. Это оборудование класса «2 в 1», которое органично сочетает в себе мощный фрезерно-гравировальный комплекс с ЧПУ и полноценную присадочную группу.
В этой статье мы детально разберем конструктивные особенности, технические параметры и экономическую целесообразность приобретения данного станка для выполнения широкого спектра задач — от раскроя листовых материалов до высокоточной 3D обработки.
Концепция гибридного оборудования

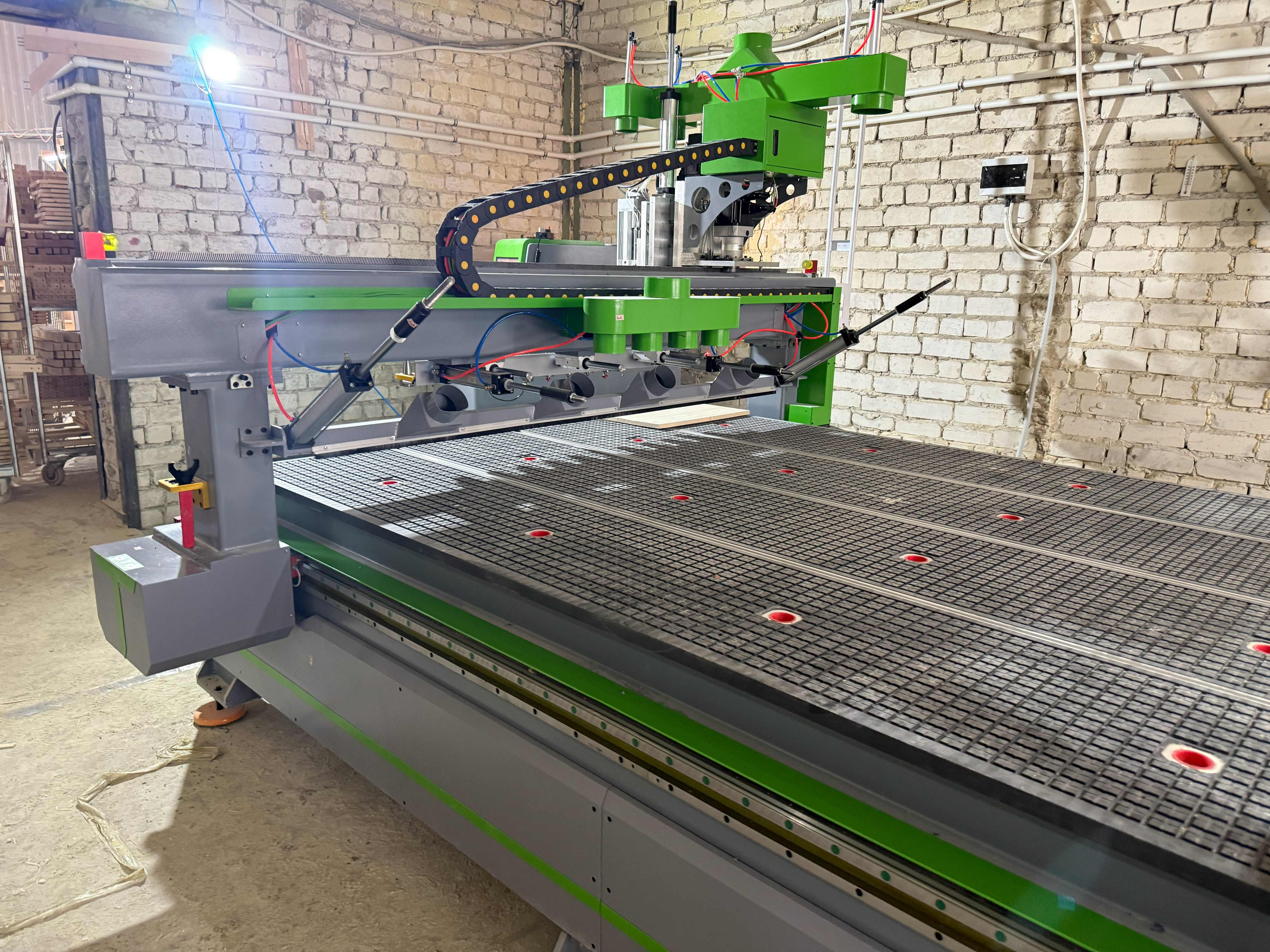

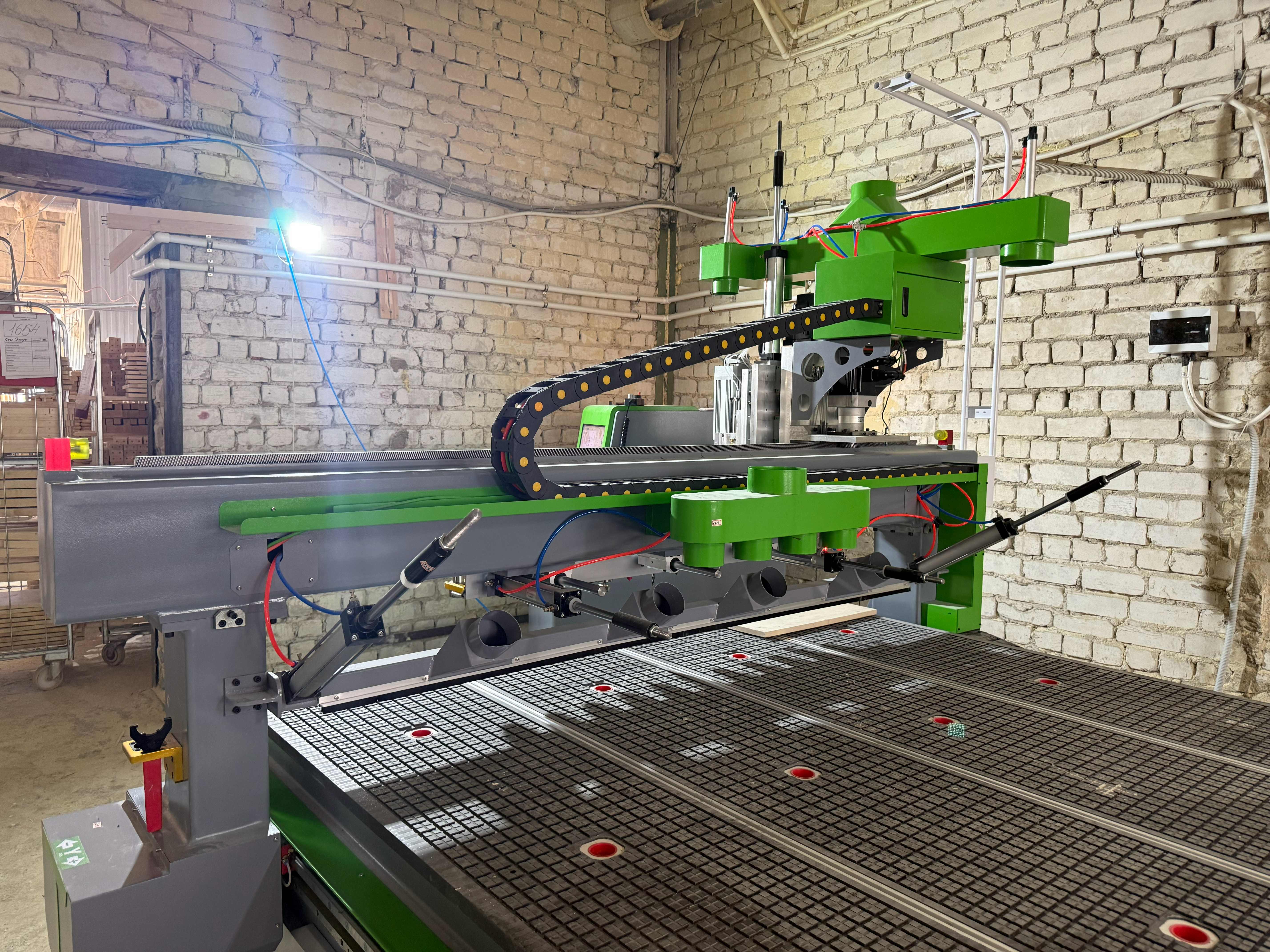

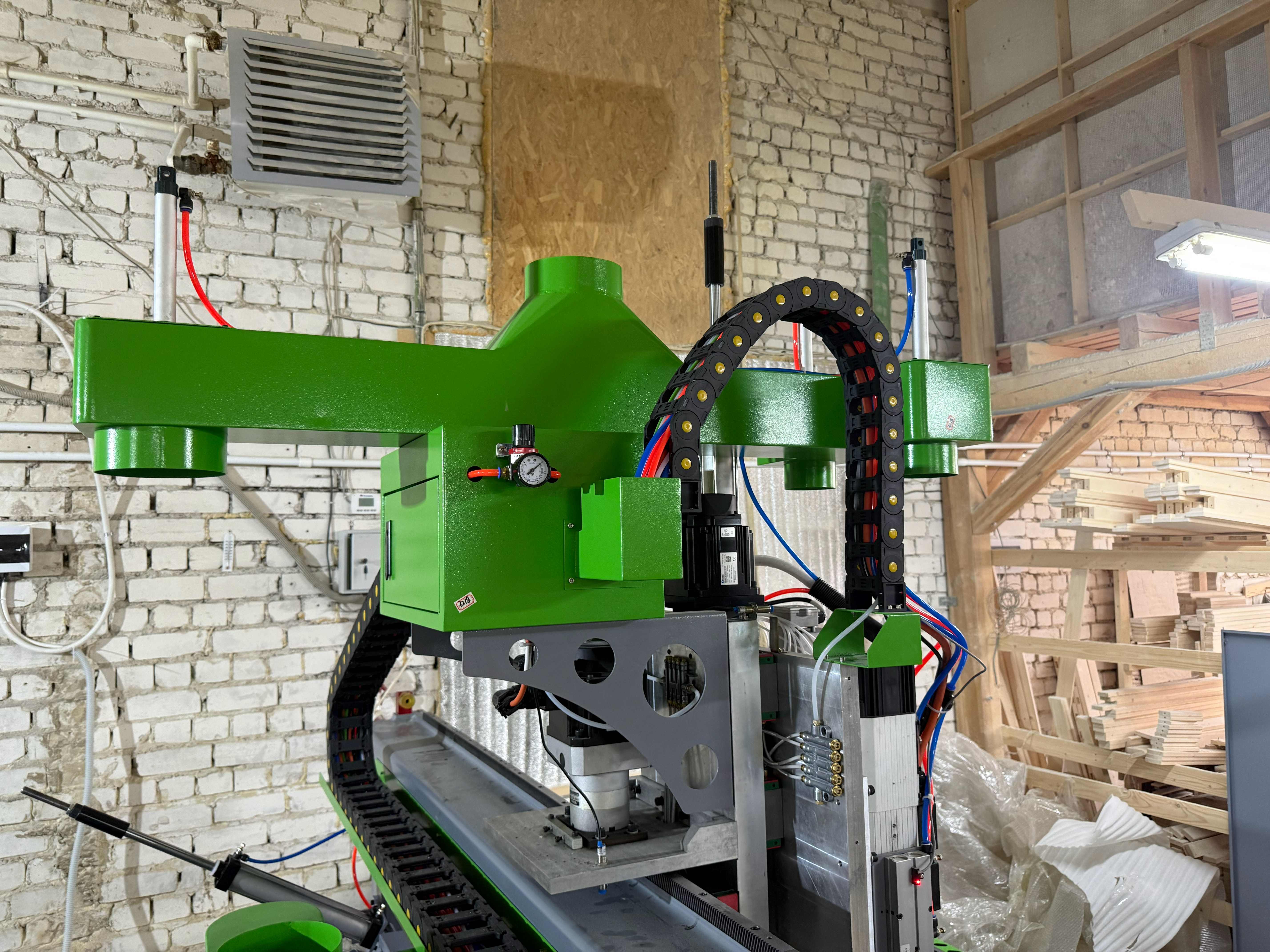

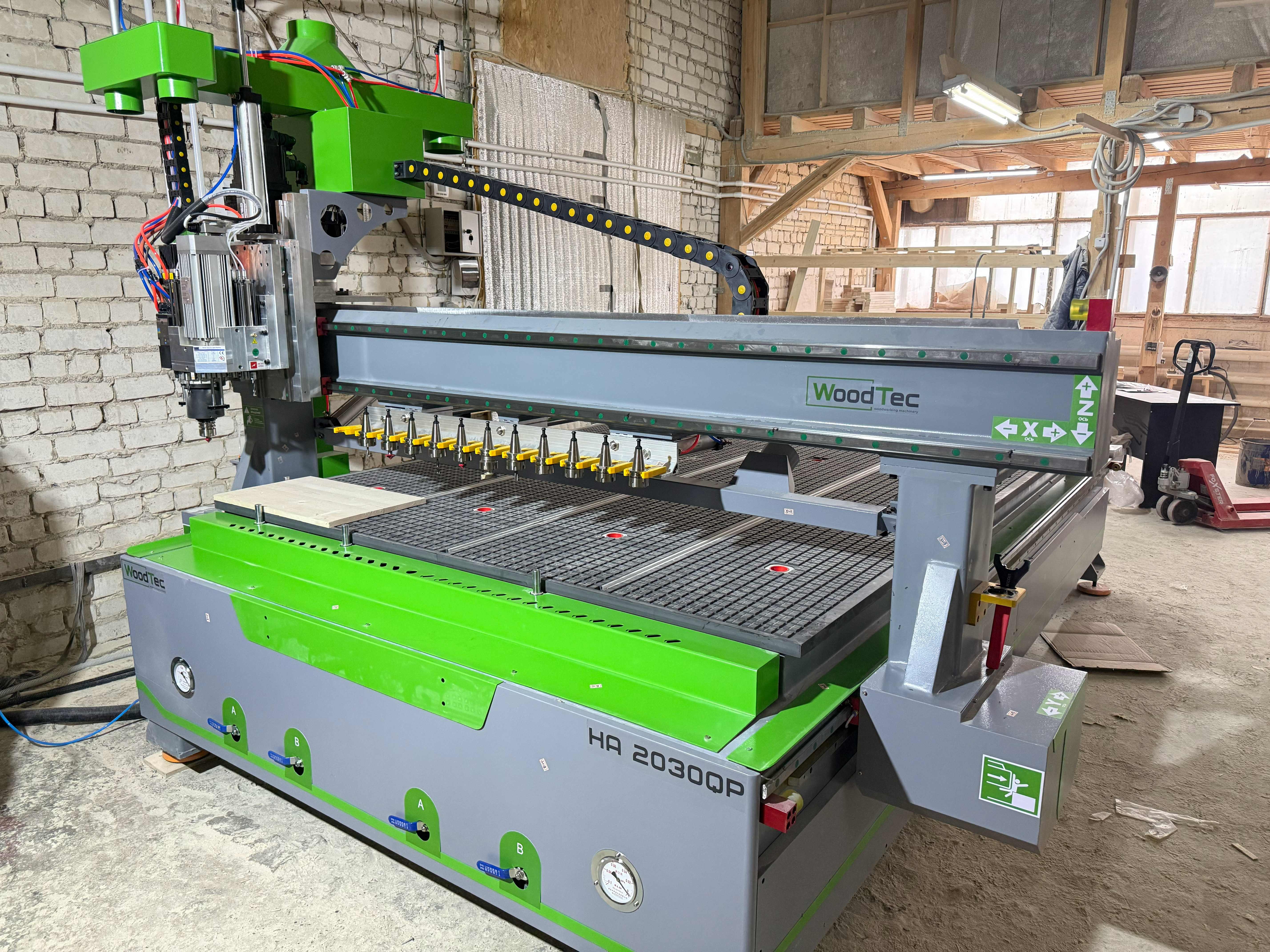

Главная особенность модели WoodTec HA 2030 QP заключается в её компоновке. В отличие от классических фрезерных станков, где рабочее поле представляет собой просто вакуумный стол, здесь инженеры предусмотрели встраиваемый функциональный модуль.

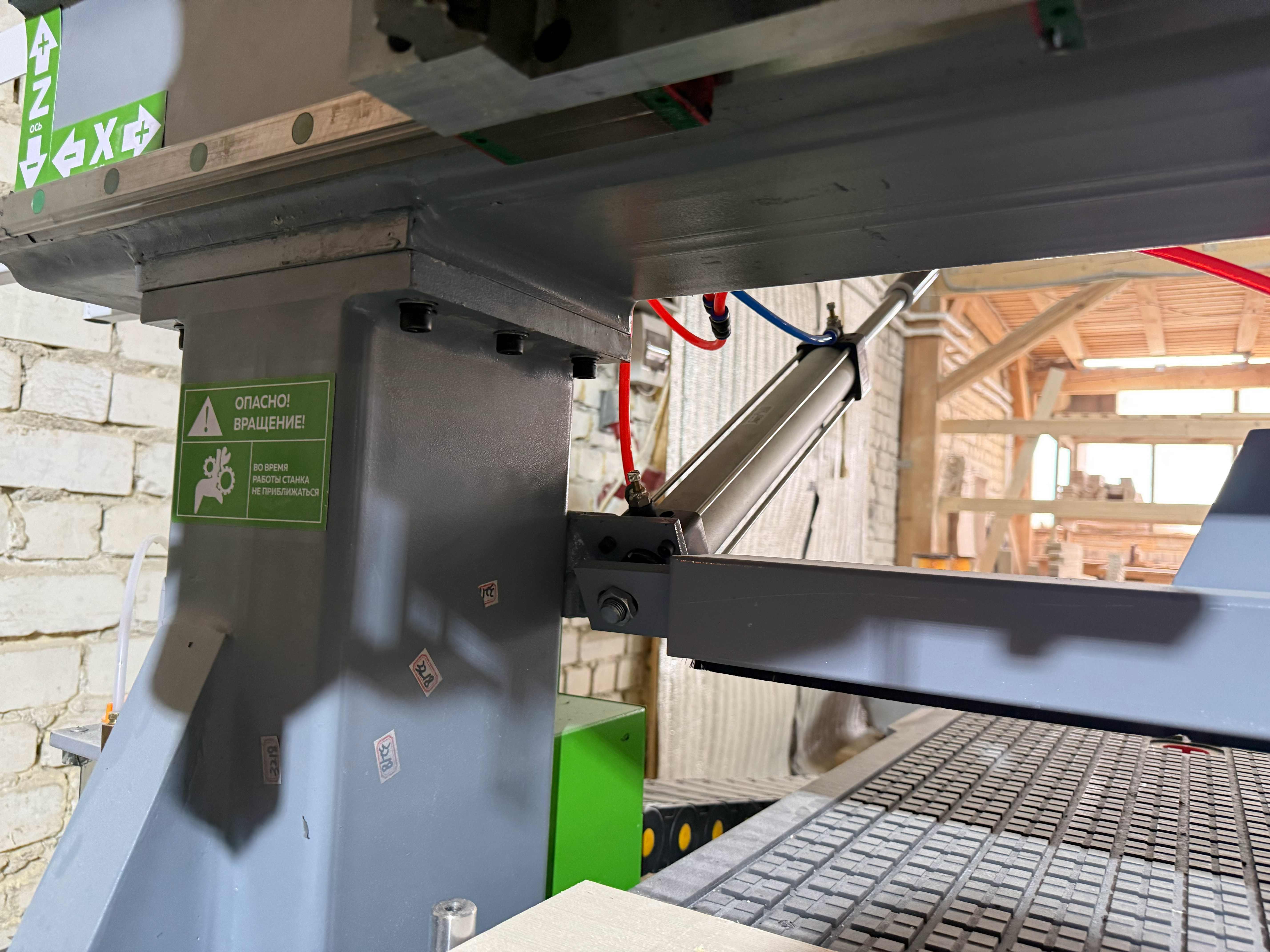

Станок построен на мощной станине из толстостенного профиля, которая прошла этап нормализации (искусственного старения) для снятия внутренних напряжений. Это гарантирует геометрическую стабильность даже при интенсивных нагрузках. Рабочее поле разделено на зоны:
-
Основная зона фрезеровки (вакуумный стол) — для раскроя листовых материалов (ЛДСП, МДФ, фанера) и объемной обработки.
-
Присадочная группа — интегрированный блок, расположенный на подвижном портале, позволяющий выполнять сверление торцевых и пластовых отверстий без переустановки заготовки.
Такая архитектура позволяет сократить время производственного цикла мебельного модуля в несколько раз. Оператору не нужно переносить деталь с одного станка на другой и повторно выставлять нулевую точку.
Технические характеристики и комплектация
Чтобы оценить потенциал оборудования, необходимо рассмотреть его «сердце» — систему ЧПУ и исполнительные механизмы. WoodTec HA 2030 QP оснащается исключительно промышленными компонентами, что выгодно отличает его от бюджетных китайских аналогов.
Геометрия и перемещения
-
Рабочее поле: 2000 x 3000 мм. Это позволяет обрабатывать стандартные листы плитных материалов без подрезки.
-

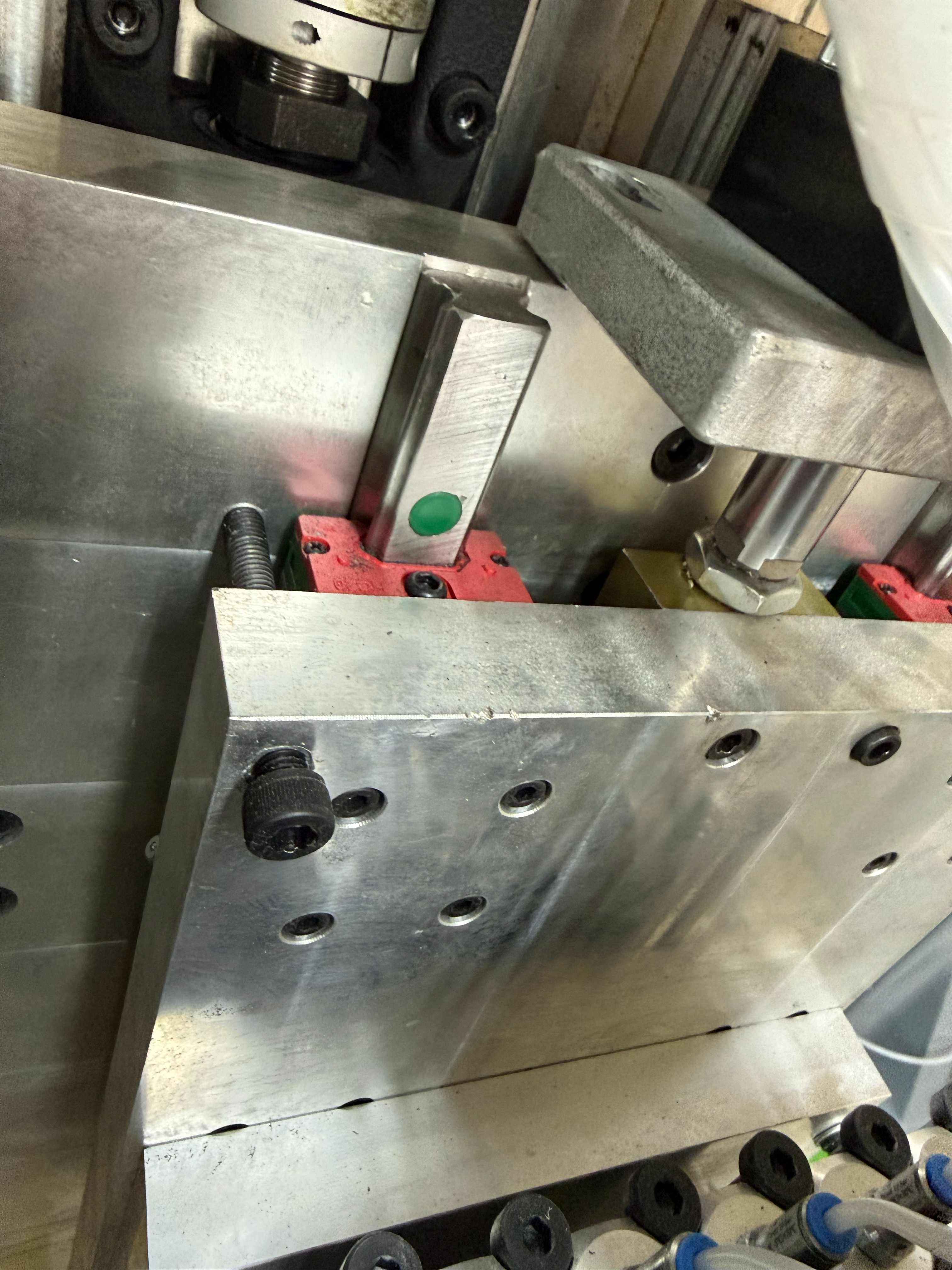

Характеристики направляющих: По всем осям (X, Y, Z) используются прецизионные рельсовые направляющие с линейными подшипниками качения (шариковые каретки). Это обеспечивает высокую скорость позиционирования — до 60 м/мин (холостой ход) и рабочую подачу до 25 м/мин.
-

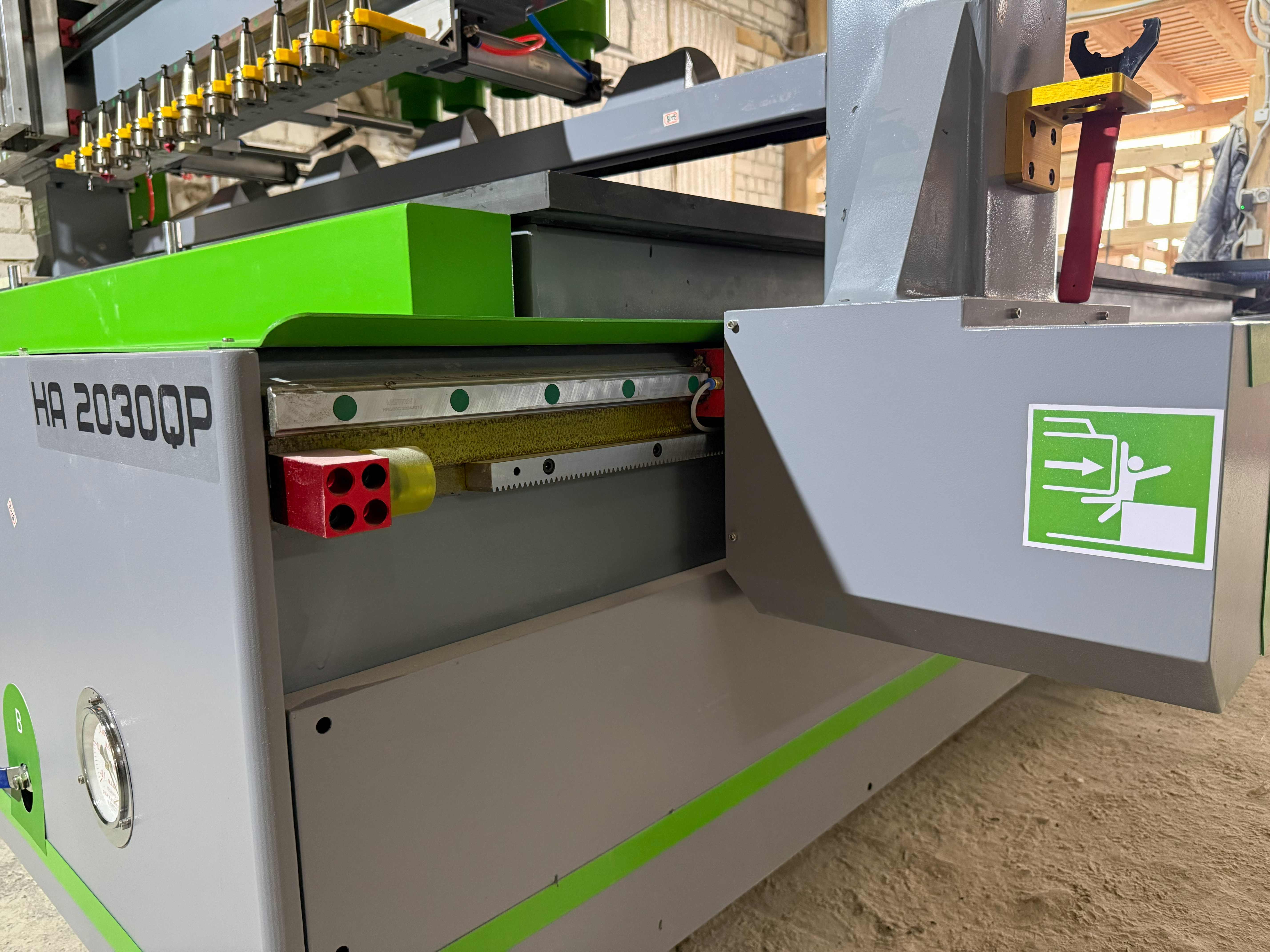

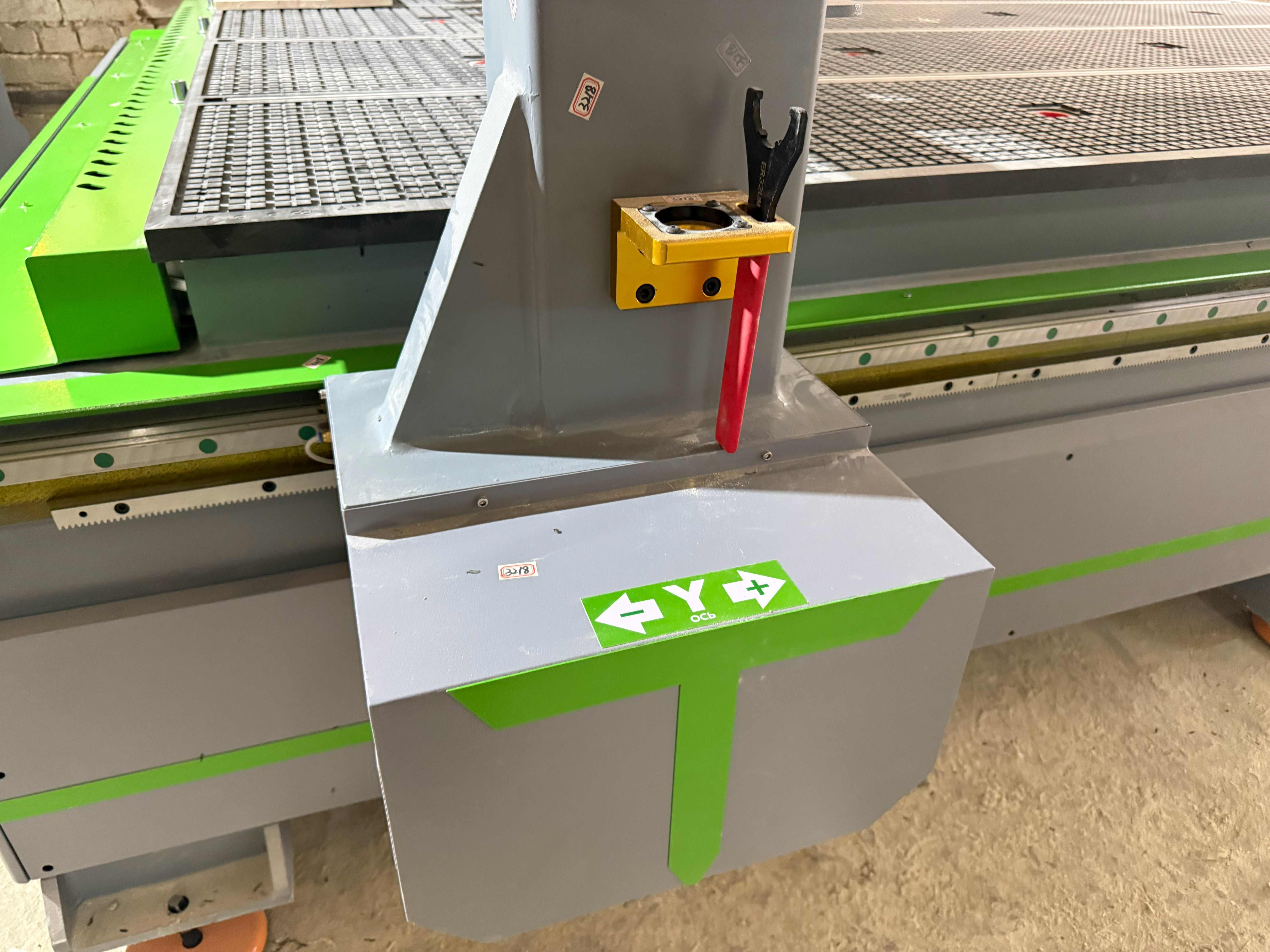

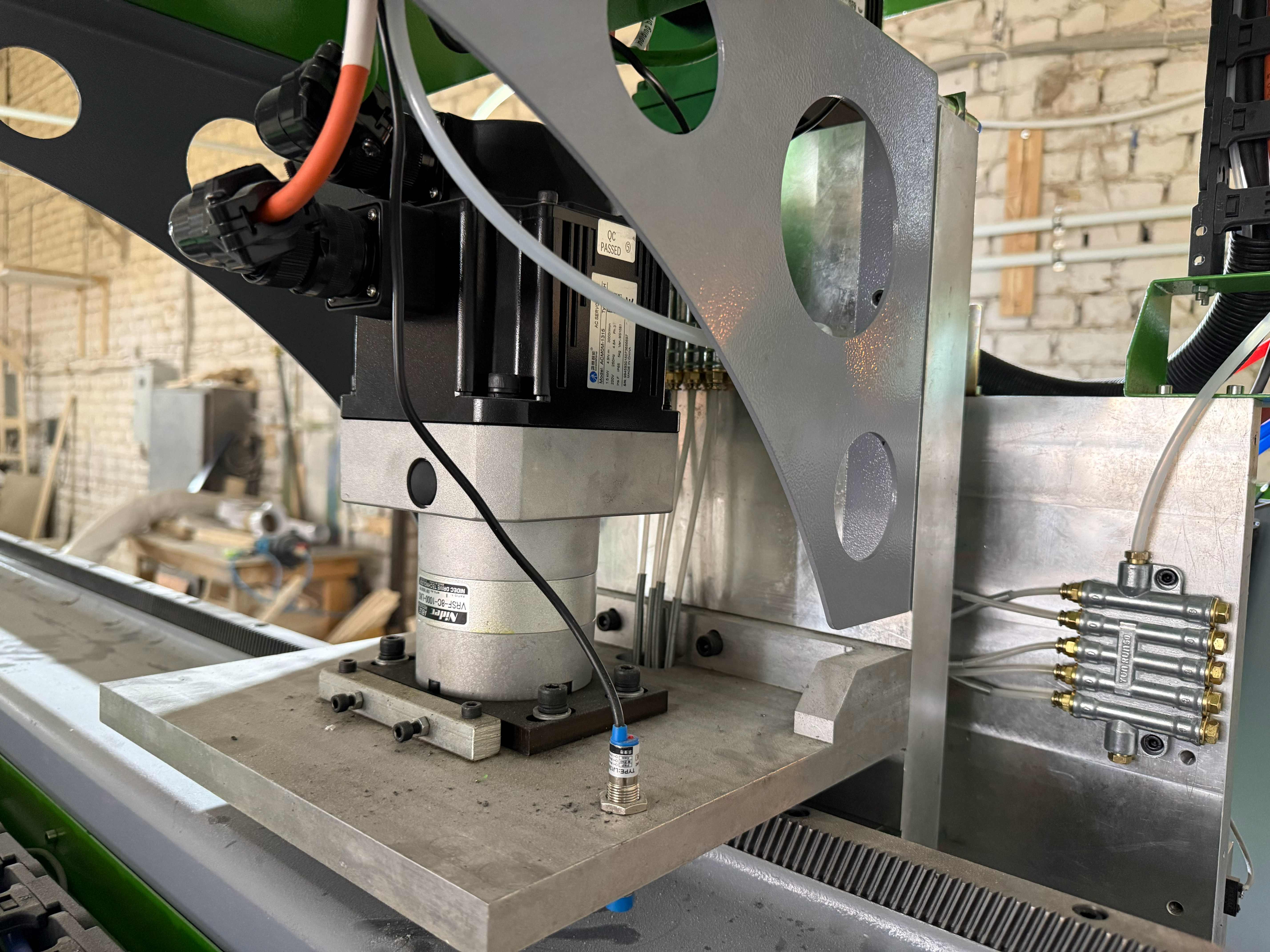

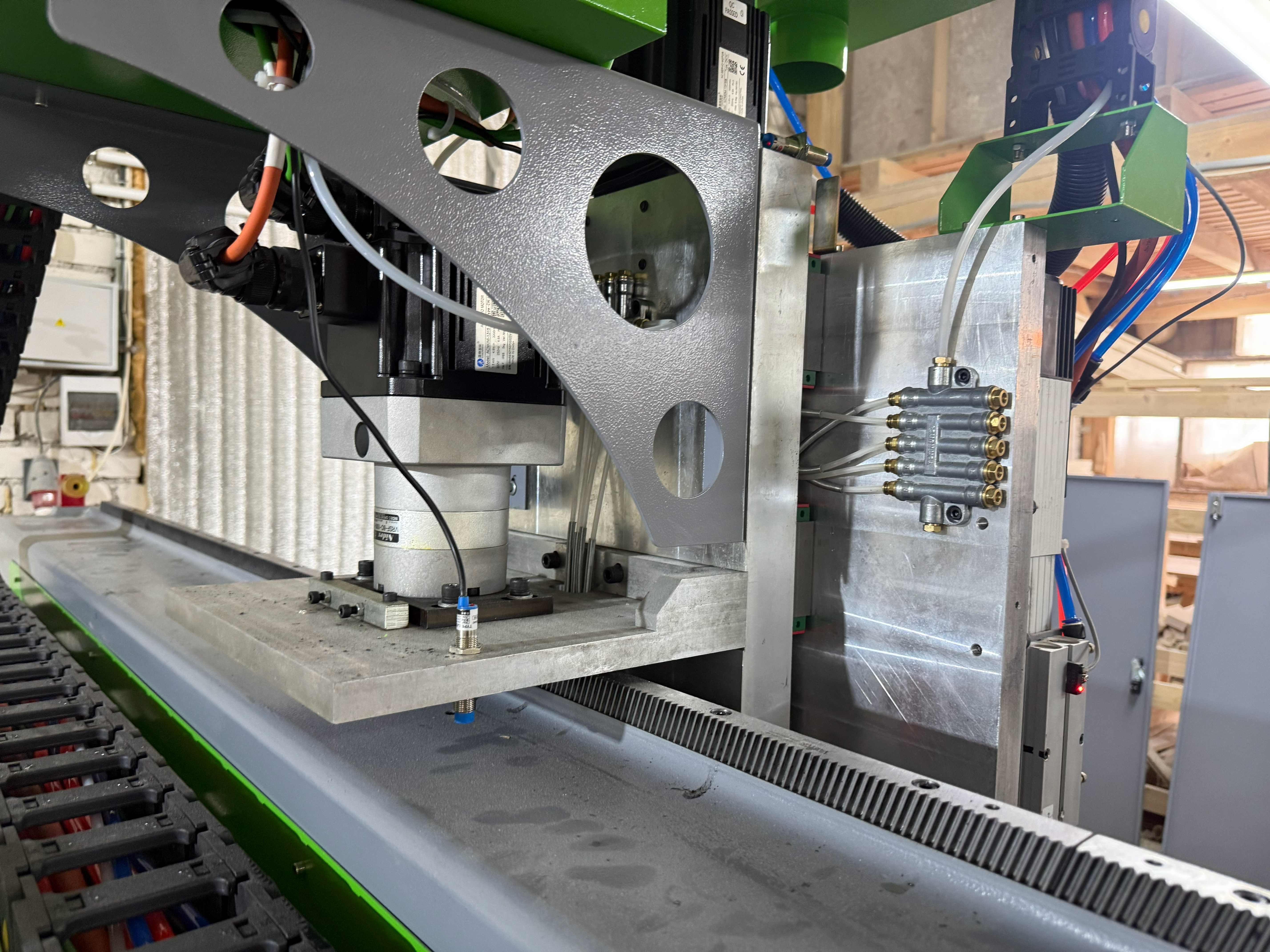

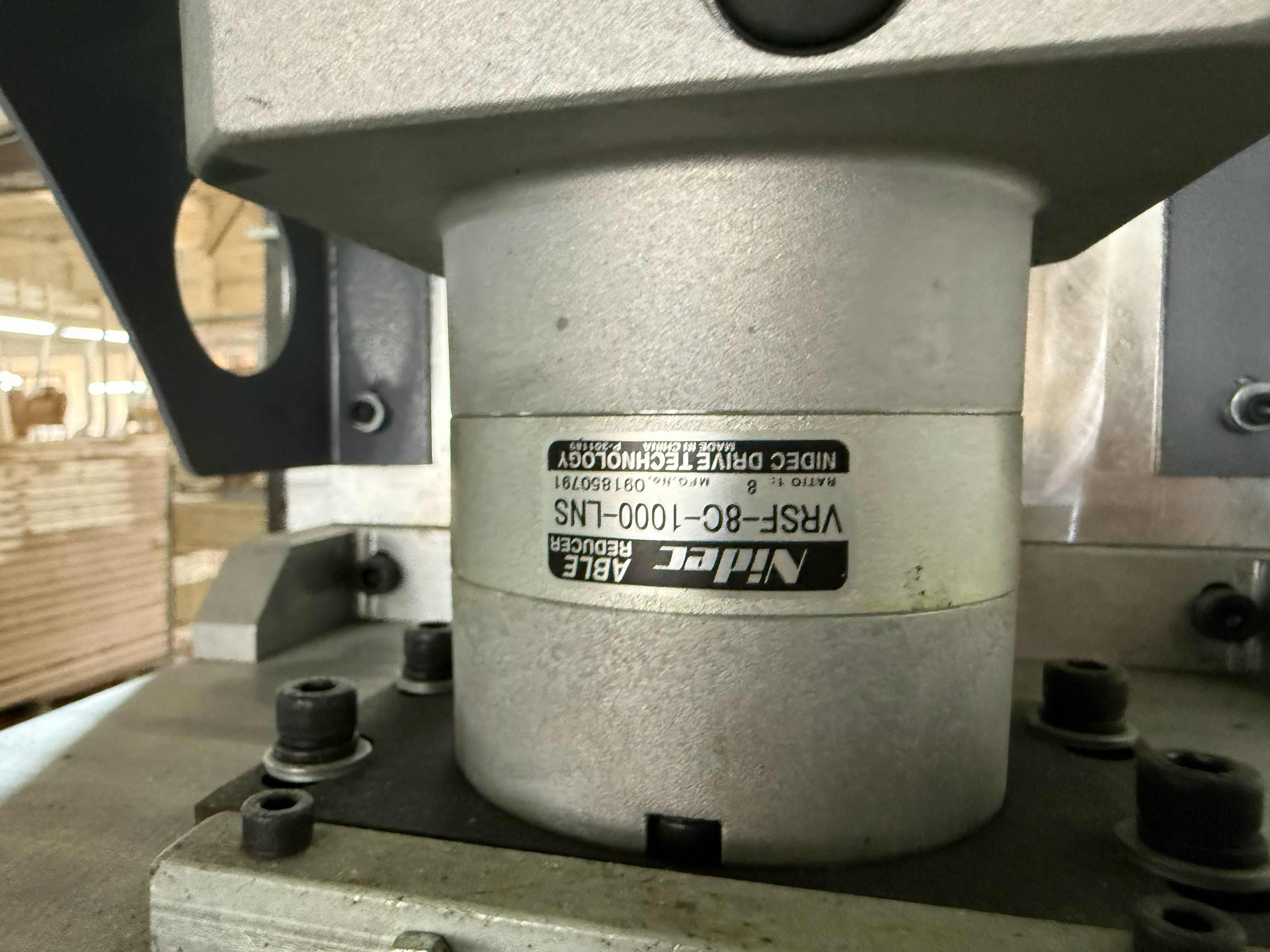

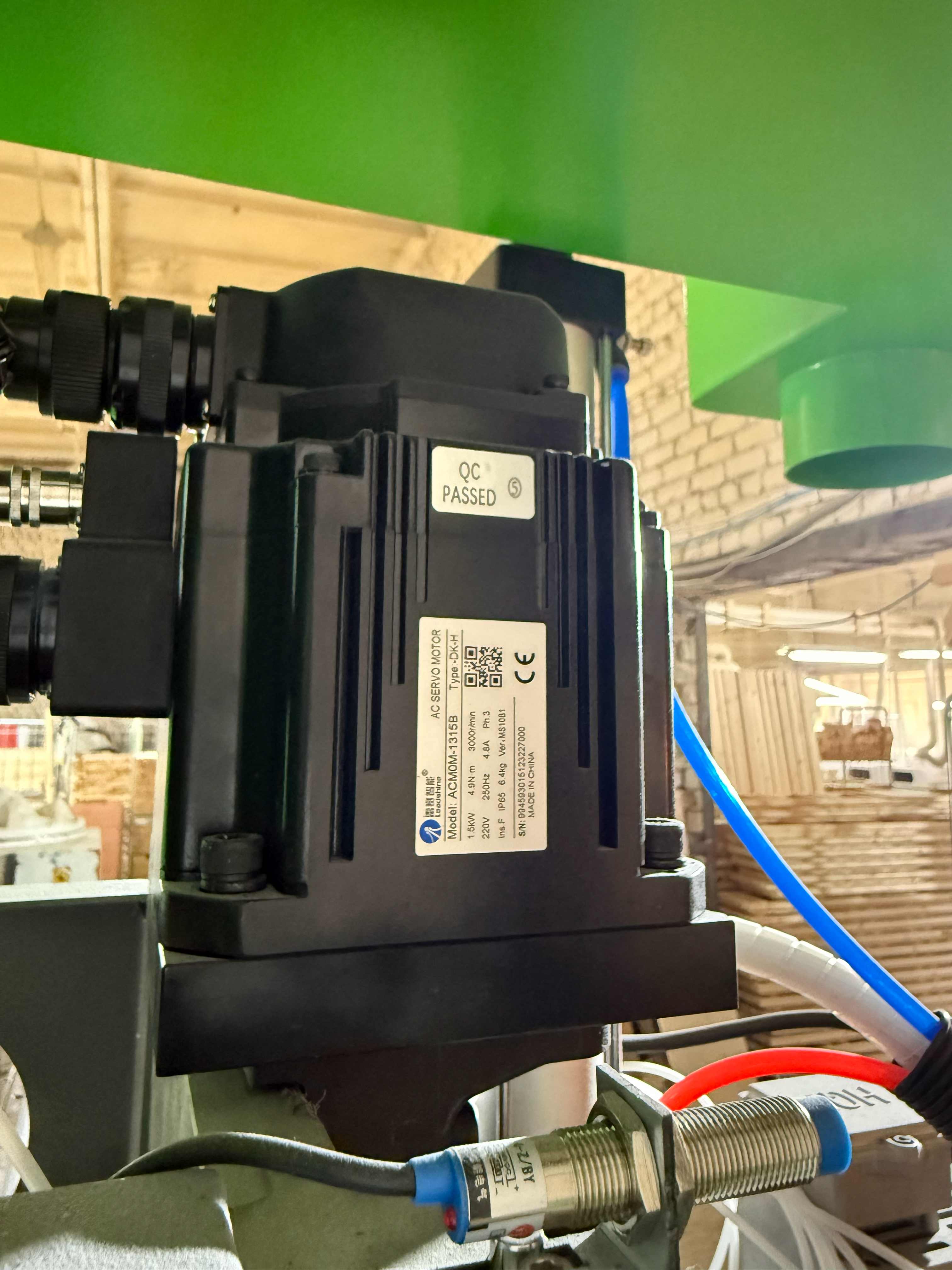

Привод: Передача движения осуществляется через шестерня-рейка (оси X, Y) и высокоточную шарико-винтовую пару (ШВП) по оси Z. Такая комбинация обеспечивает плавность хода и высокую точность при фрезеровке торцов и выборке сложных 3D форм.

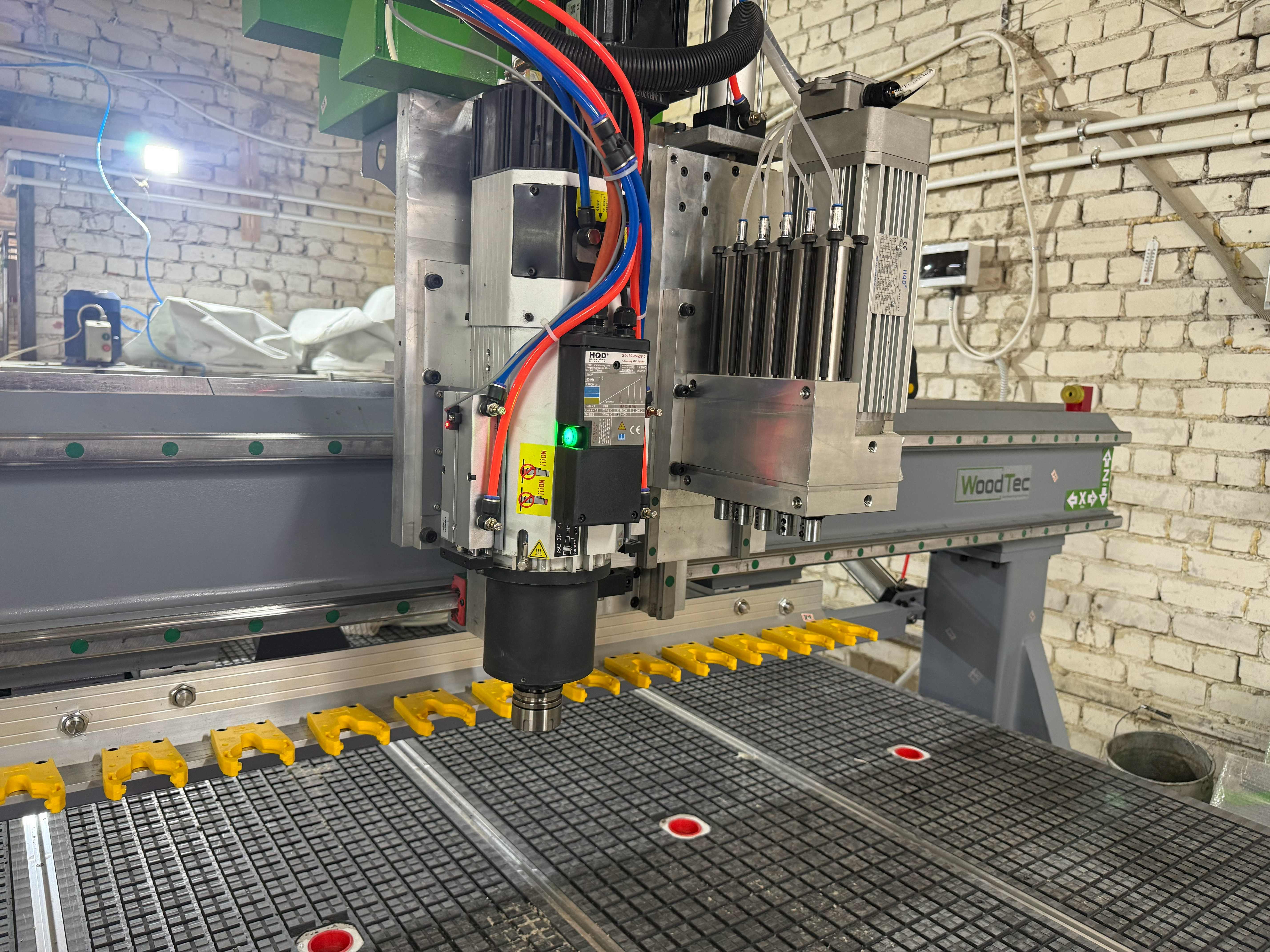

Шпиндельный узел и присадочный блок

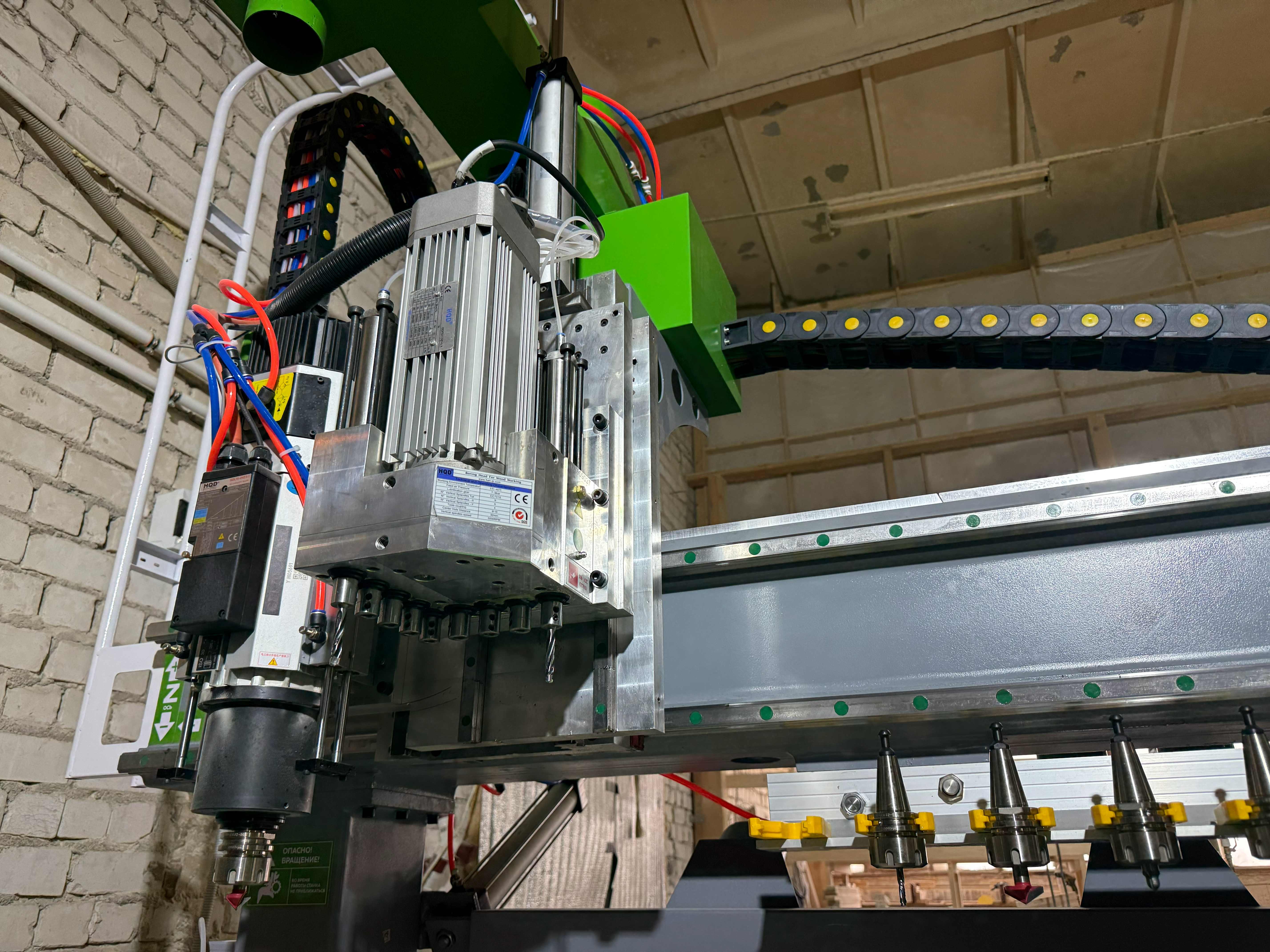

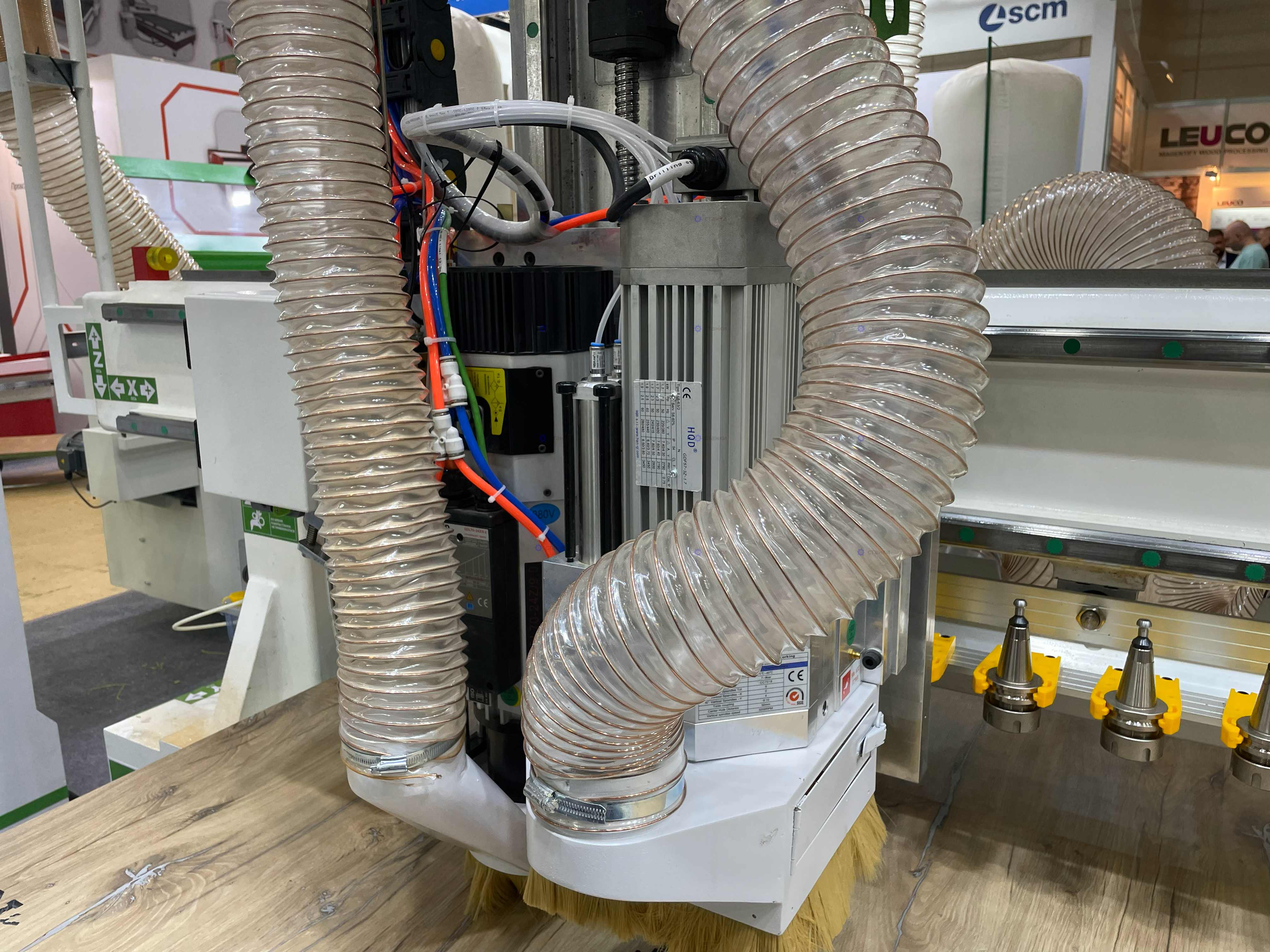

Сердцем фрезерной части является водяное охлаждение шпинделя. В комплектации QP установлен мощный агрегат (обычно 5.5–6 кВт), способный работать в режиме 24/7. Водяное охлаждение предпочтительнее воздушного при длительных циклах раскроя, так как исключает перегрев и обеспечивает низкий уровень шума.

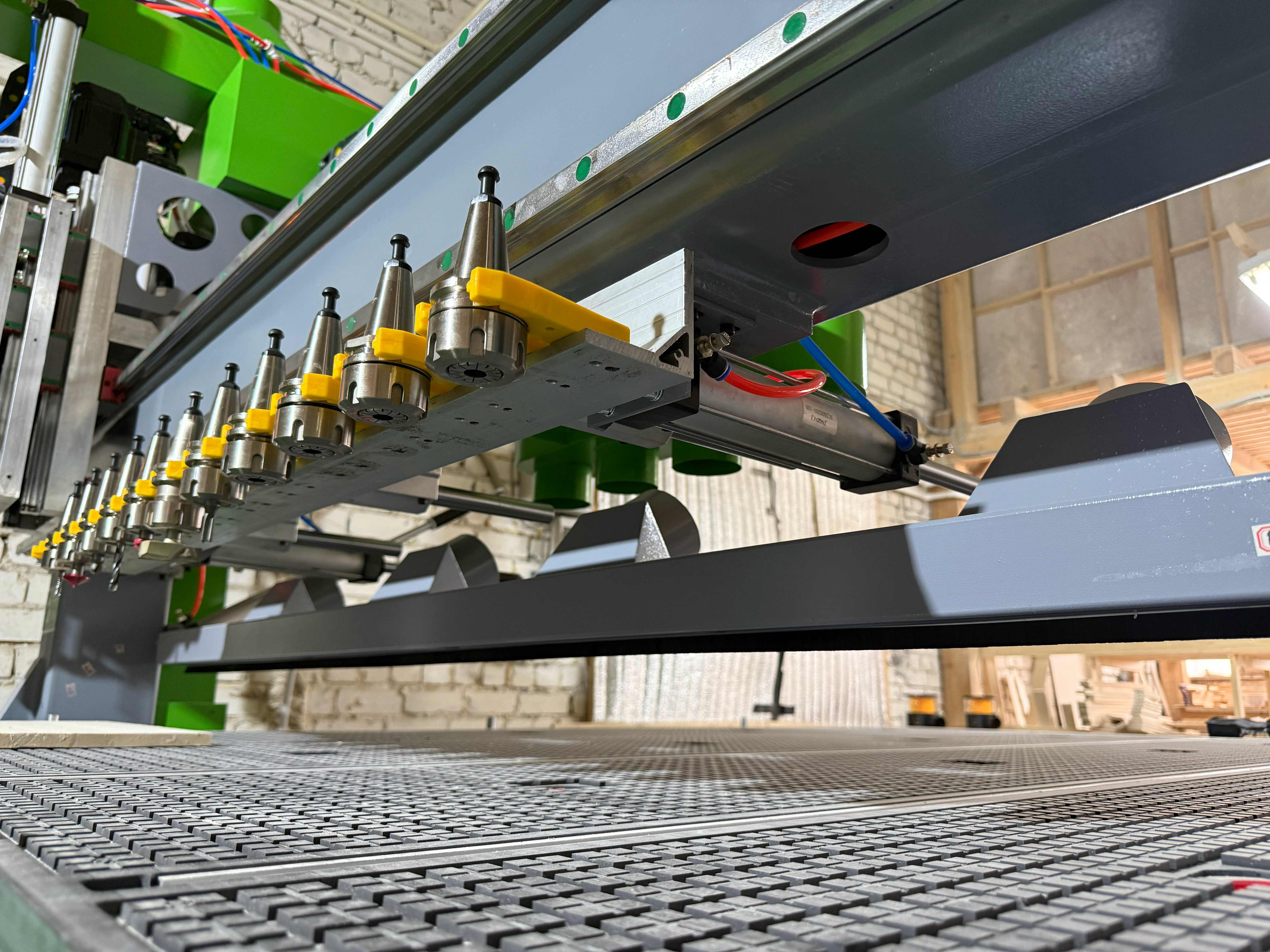

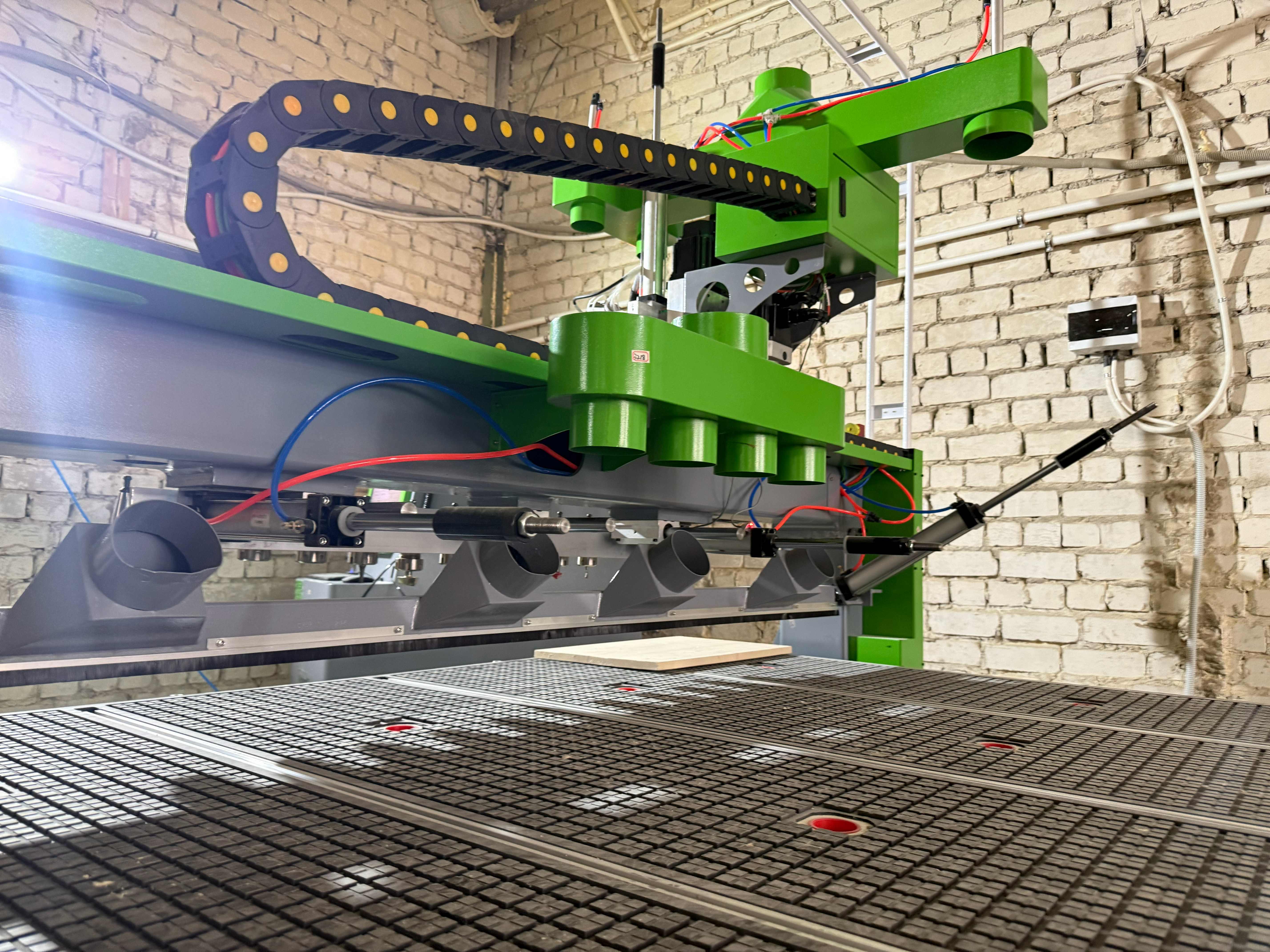

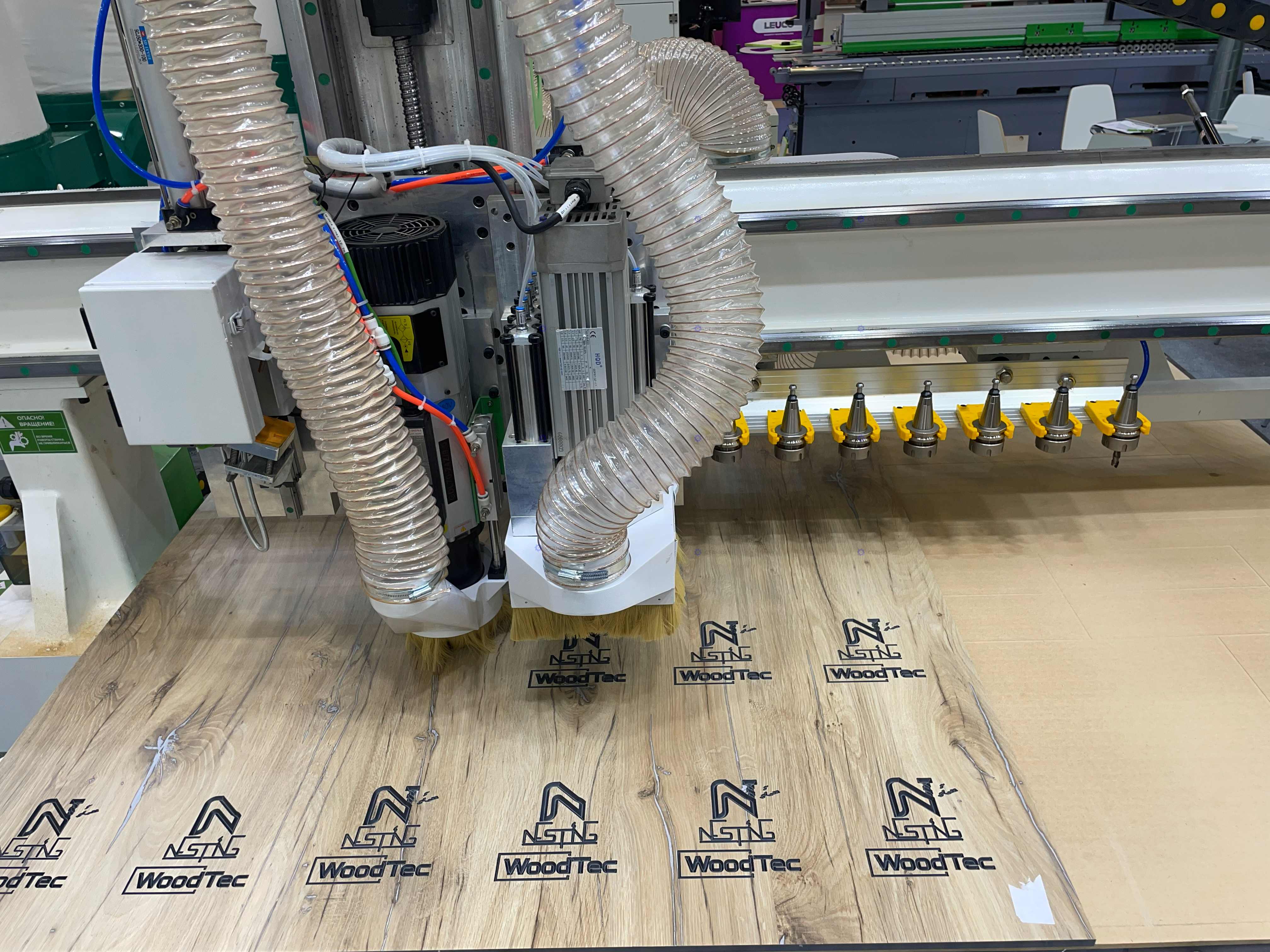

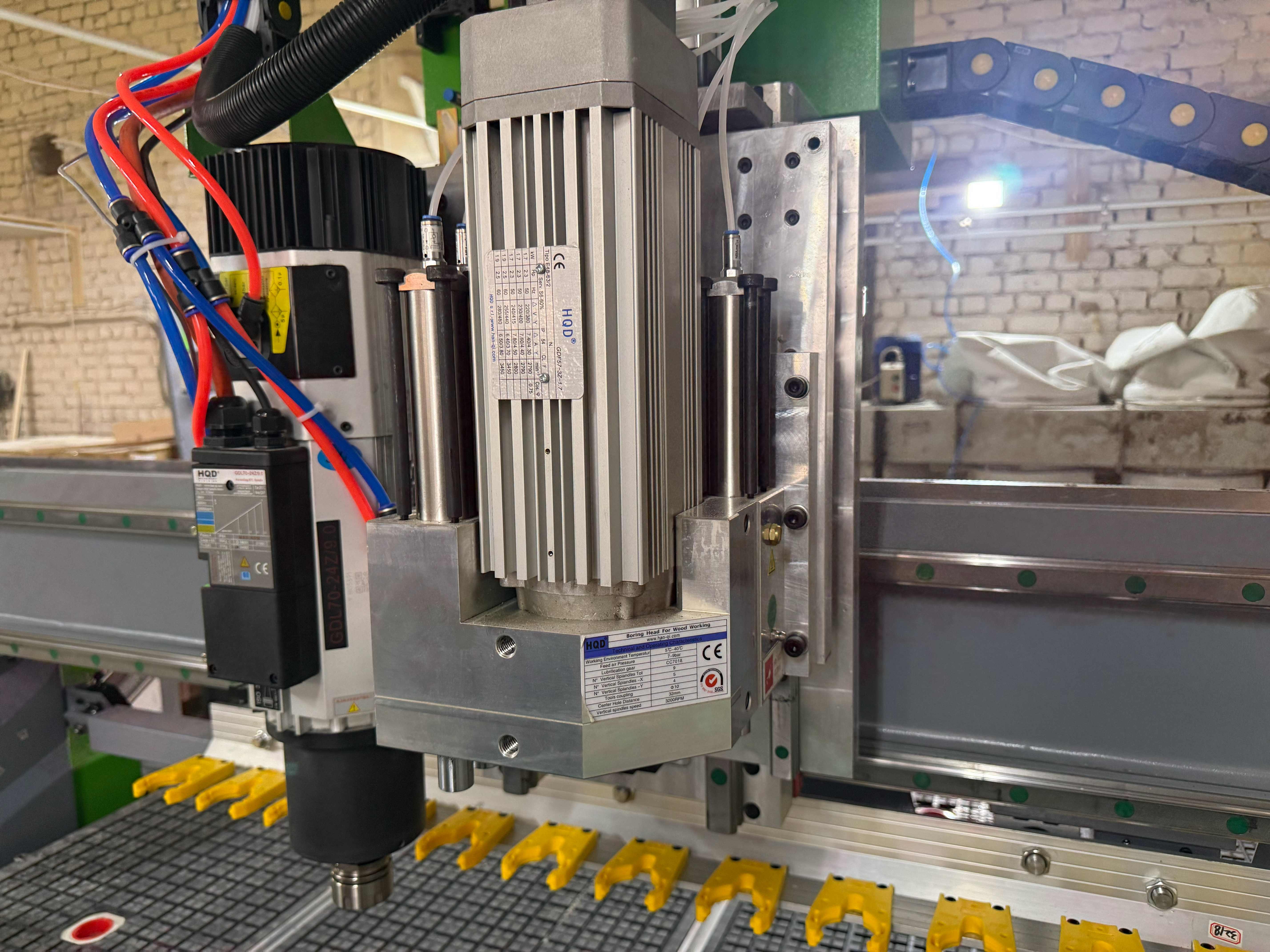

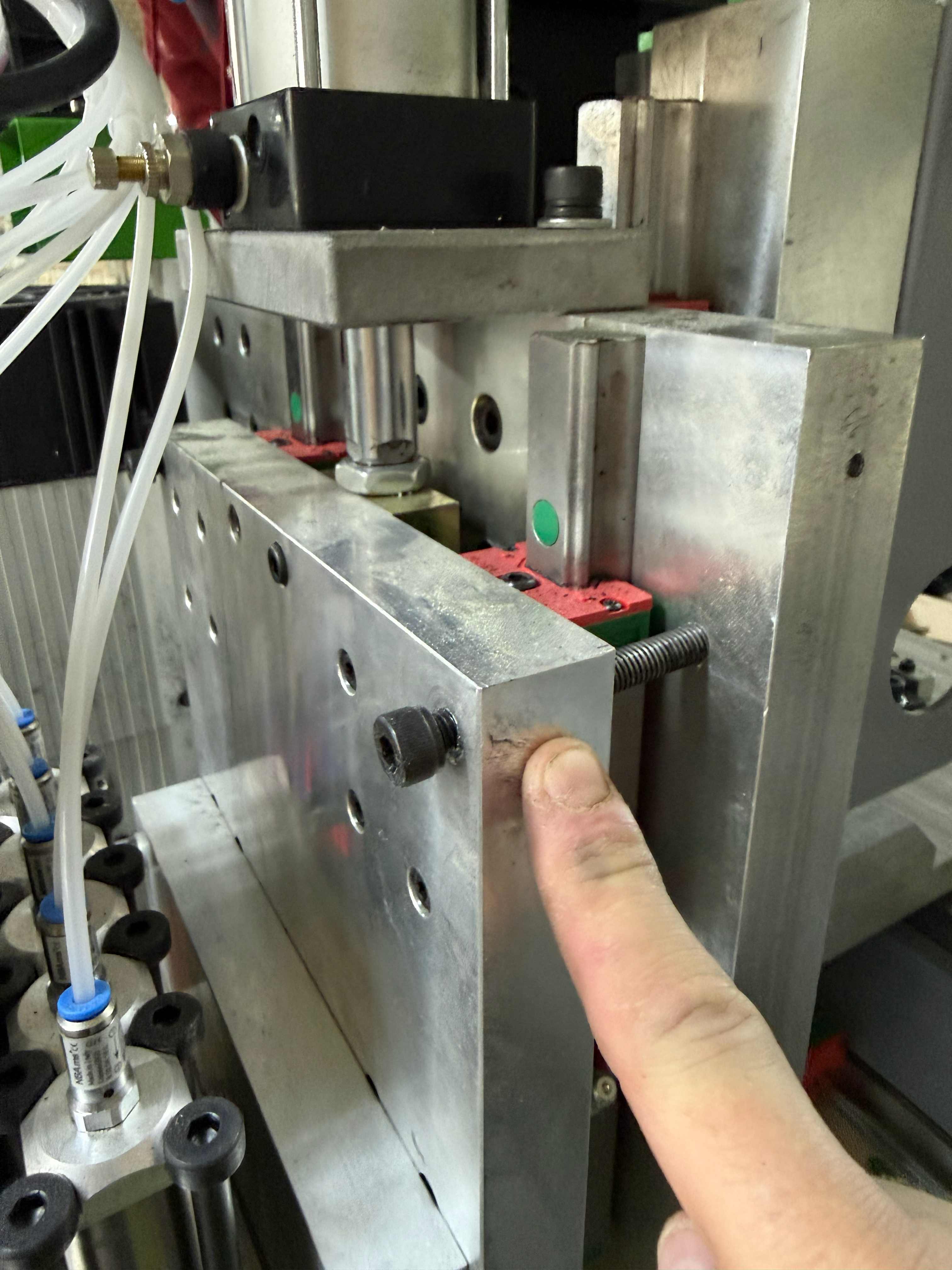

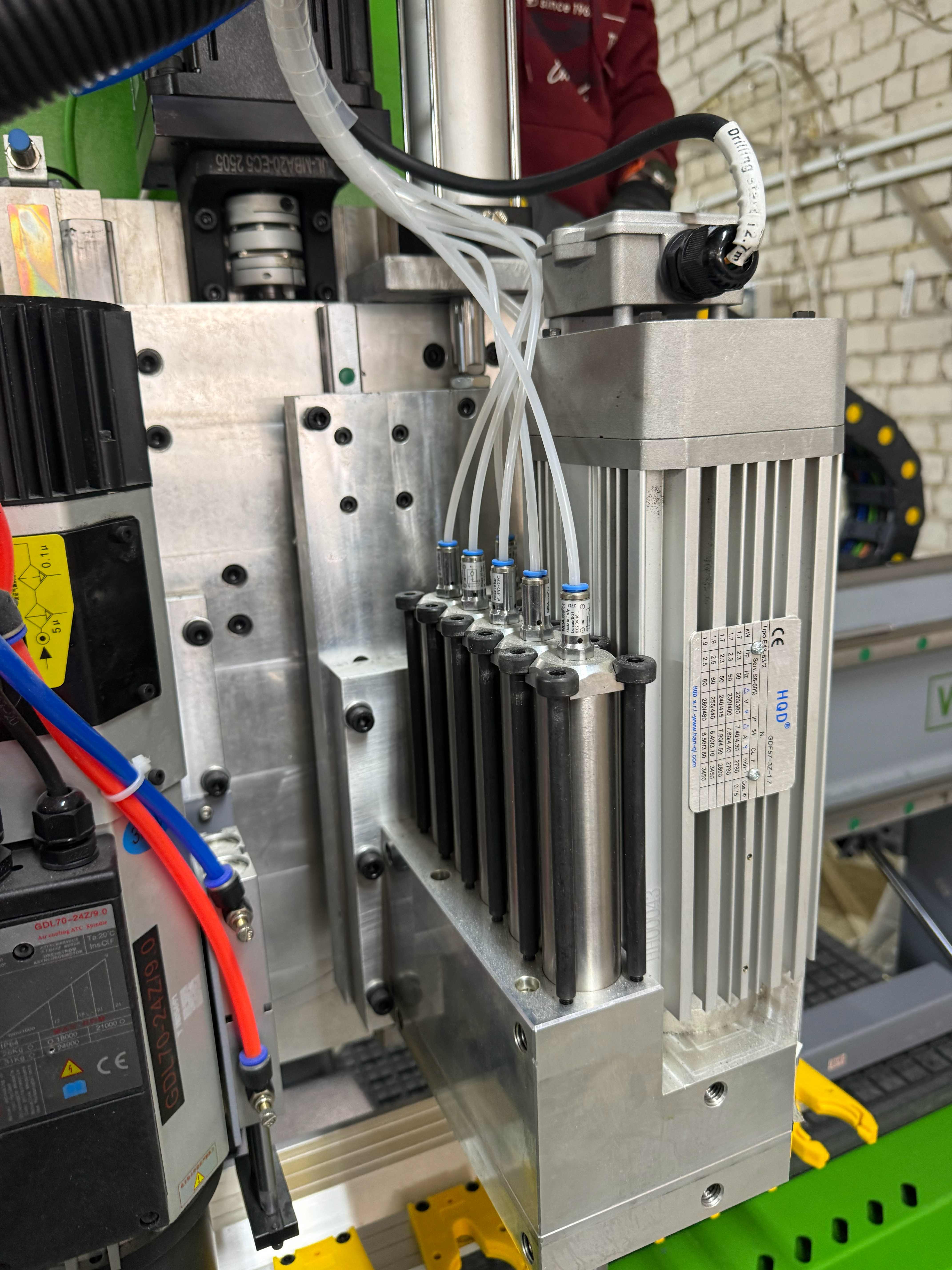

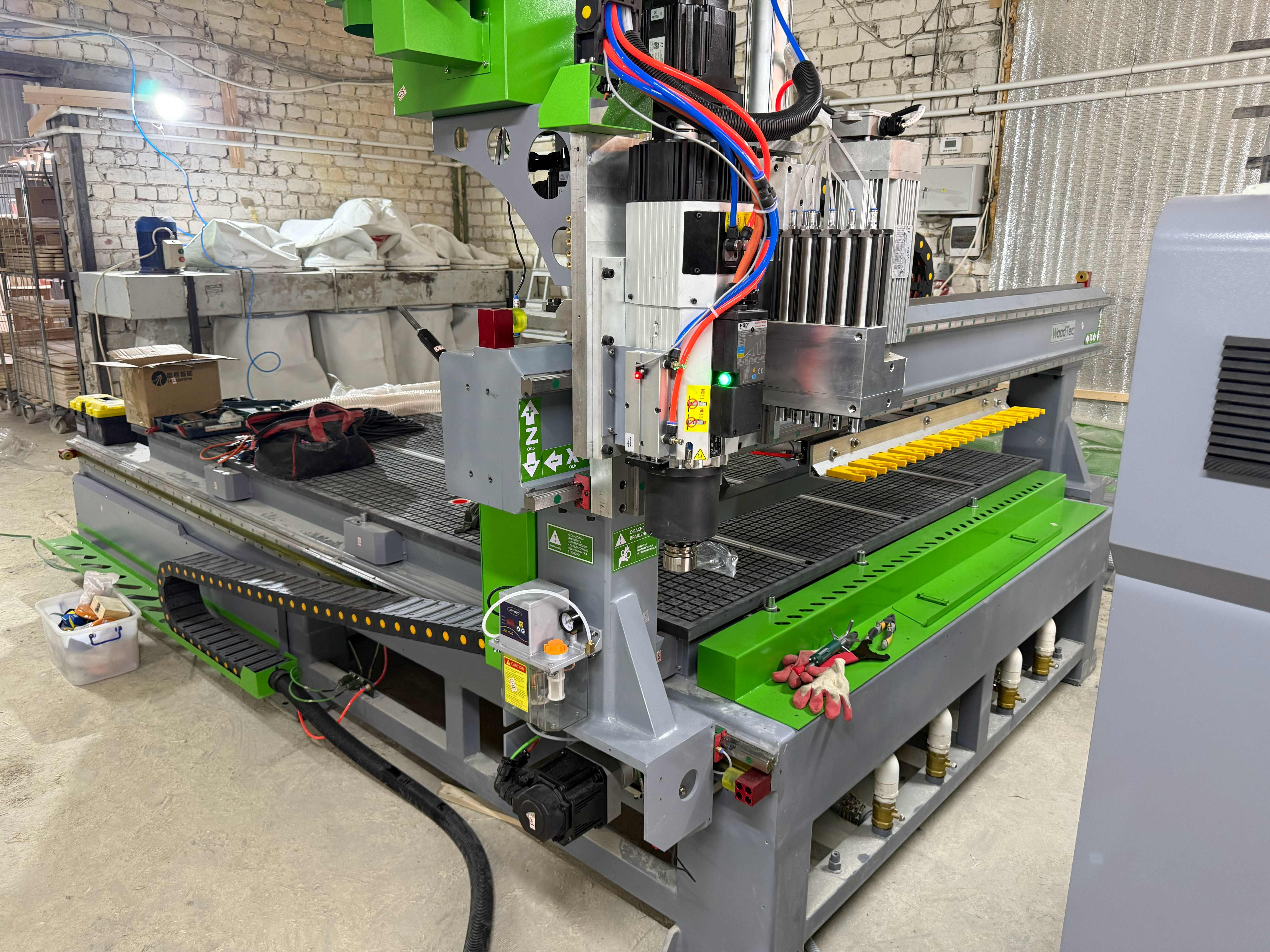

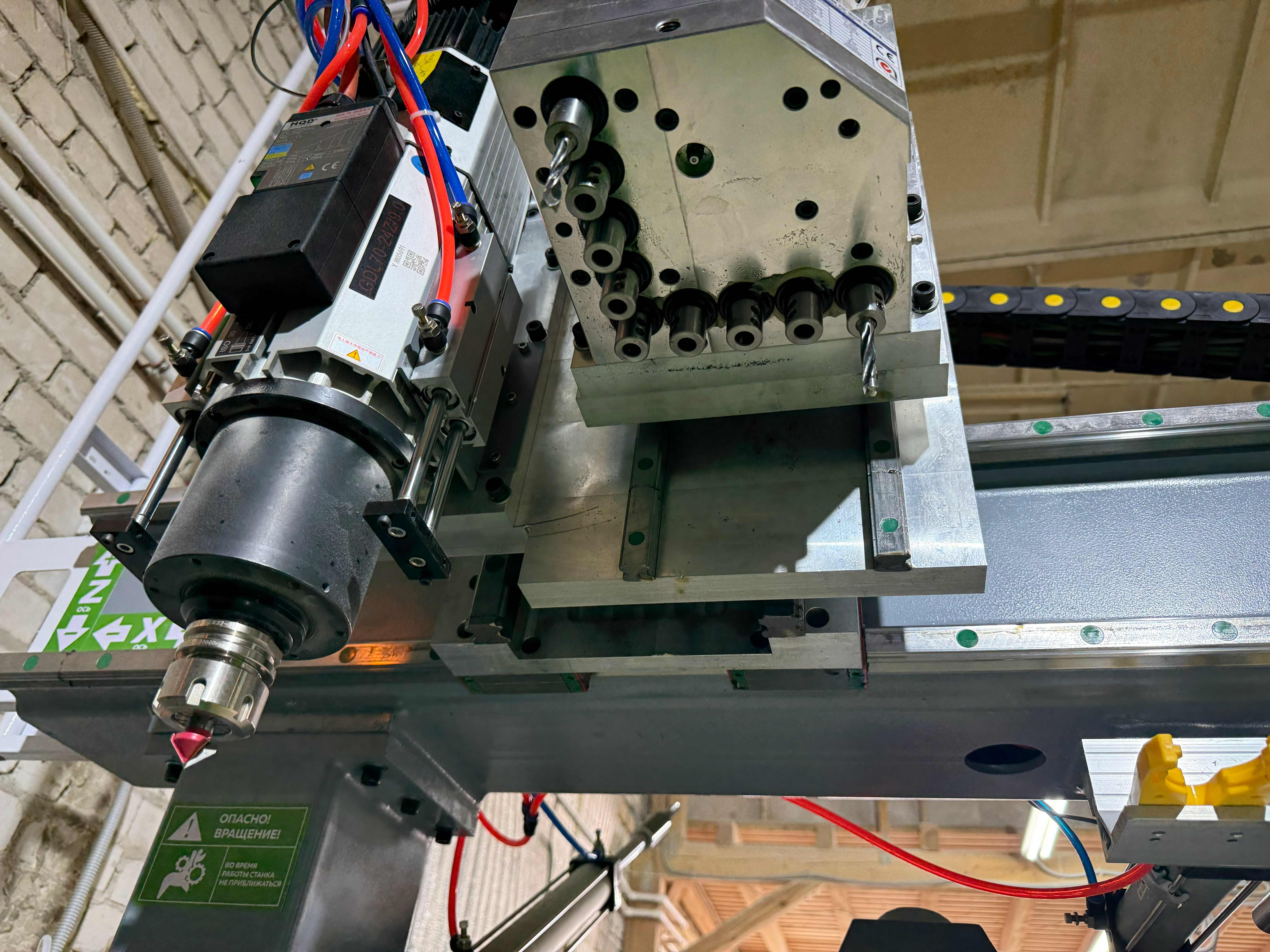

Присадочная группа представляет собой отдельный высокооборотный блок. Стандартно это 4–6 вертикальных шпинделей (для сверления пластовых отверстий) и 2 горизонтальных (для торцевых присадок). Наличие горизонтальных шпинделей критически важно для производства корпусной мебели, где требуется сверление под конфирматы и минификсы в торец.
Вакуумная система и подсистемы

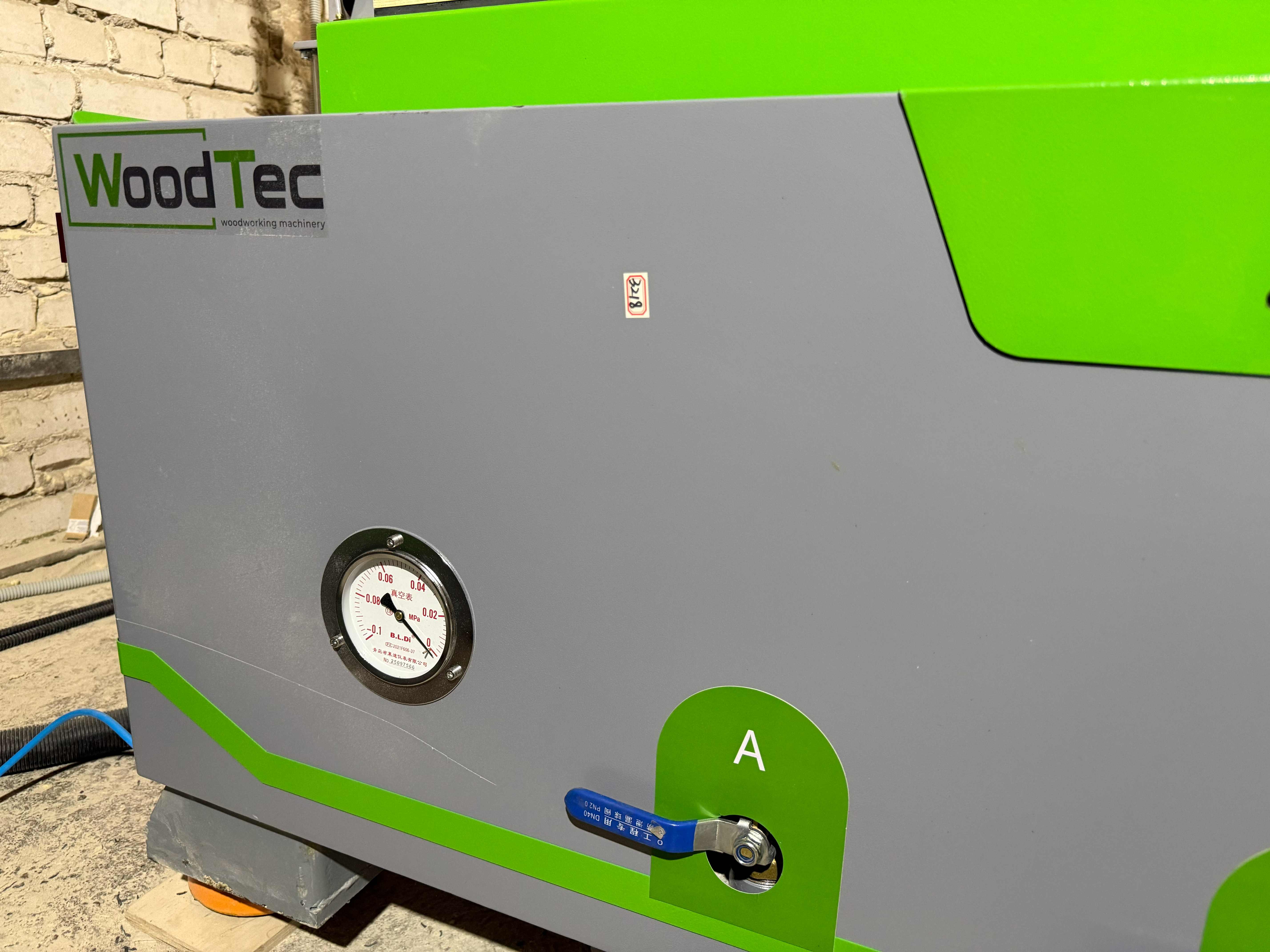

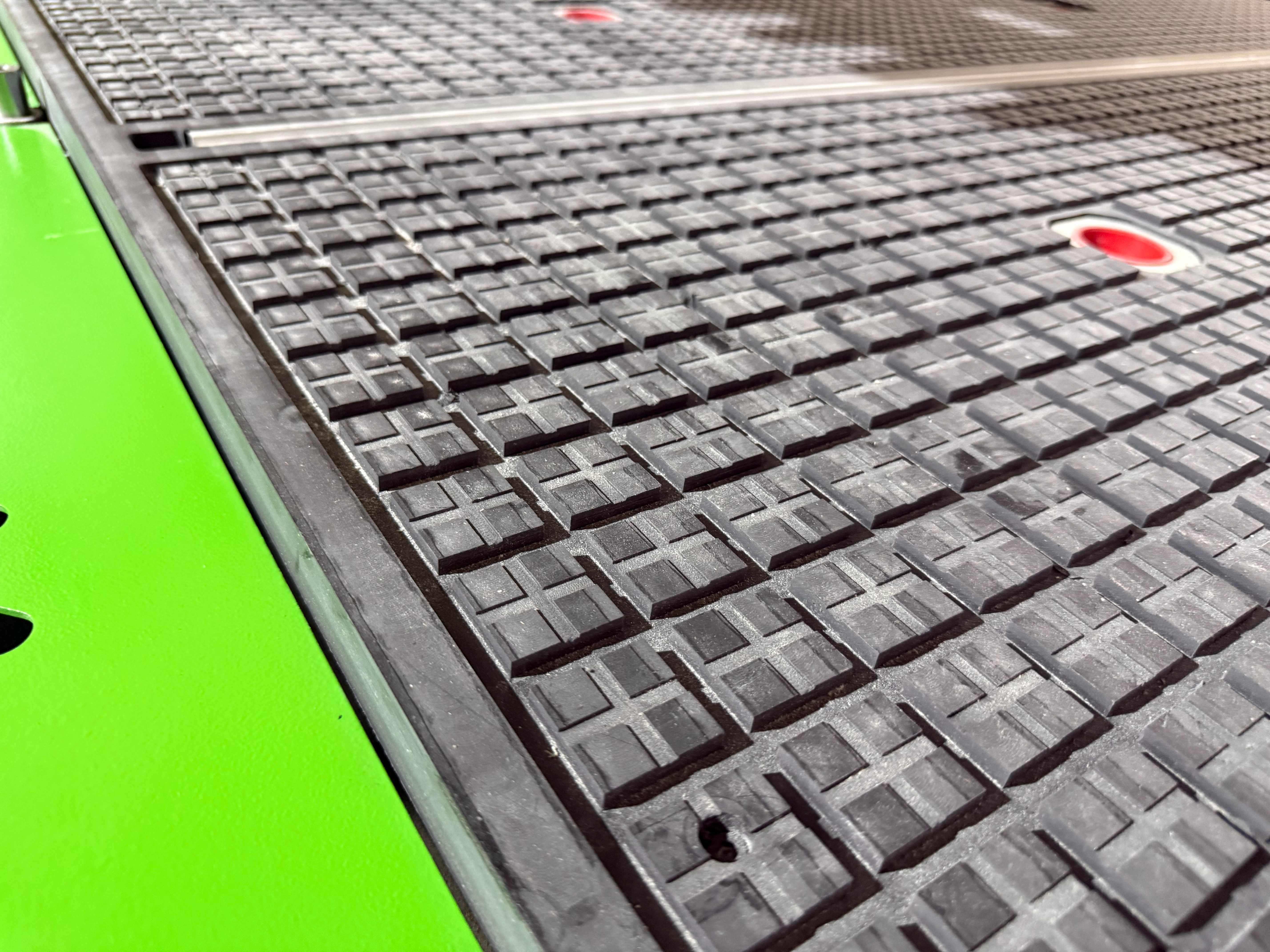

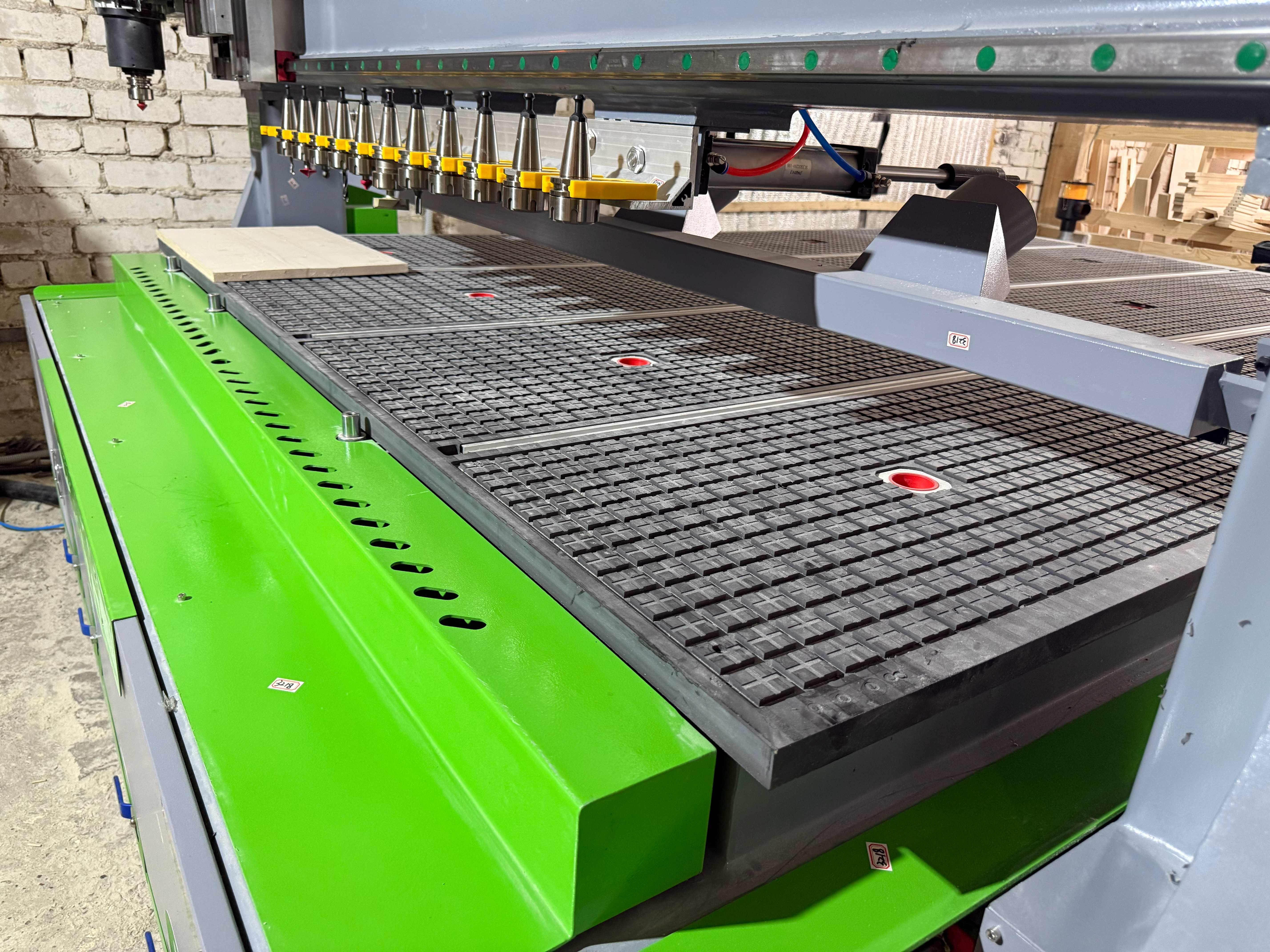

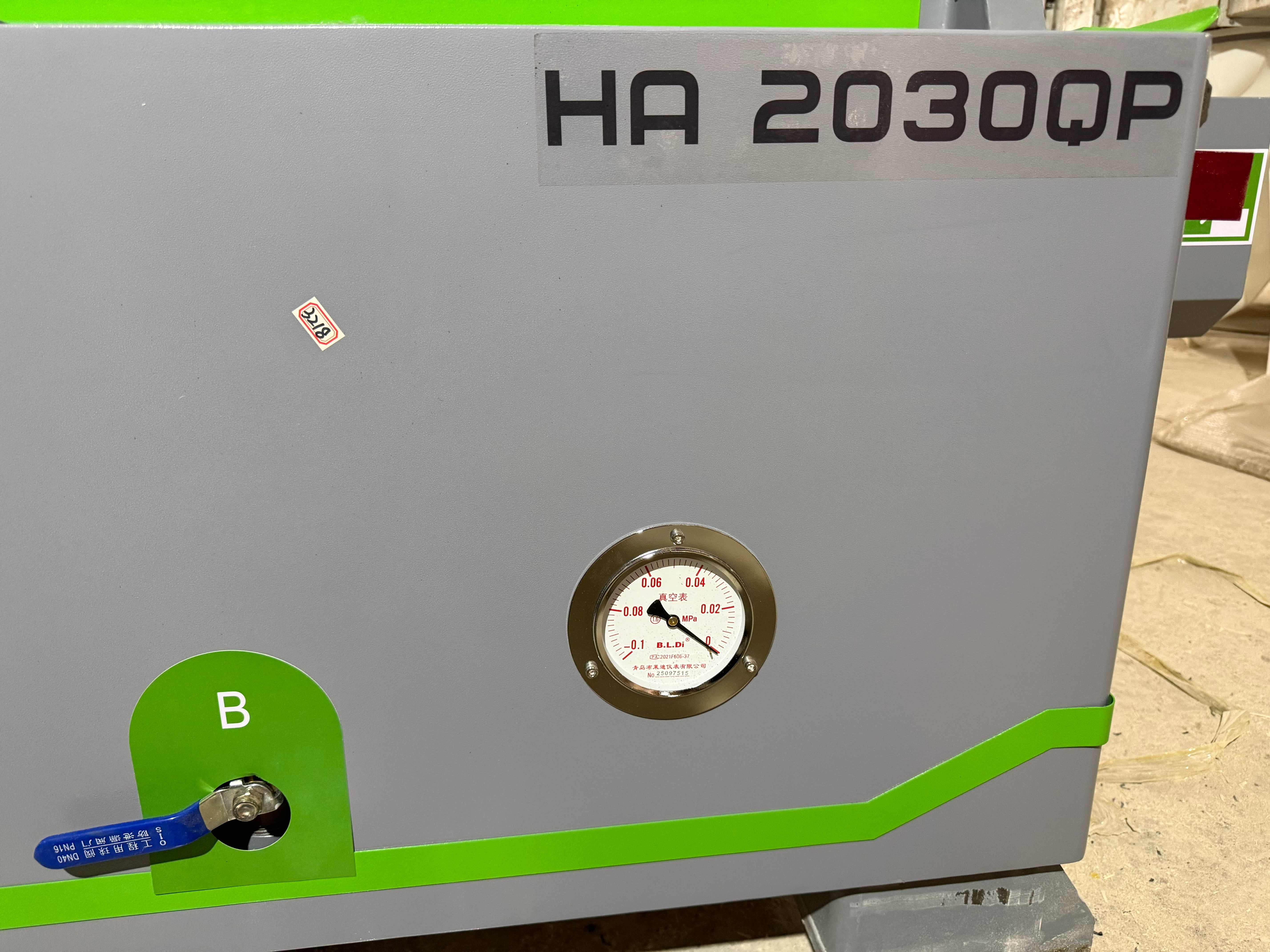

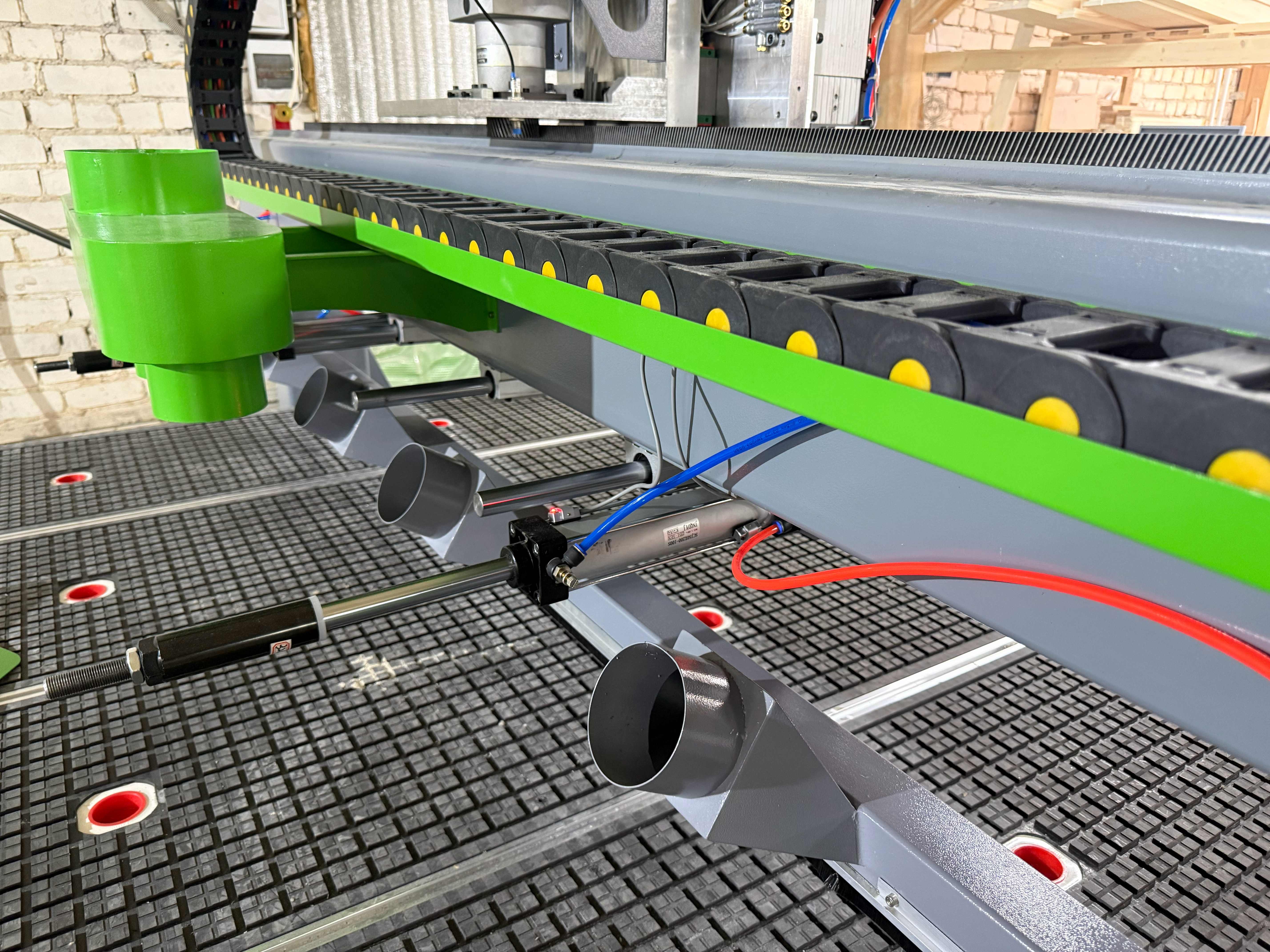

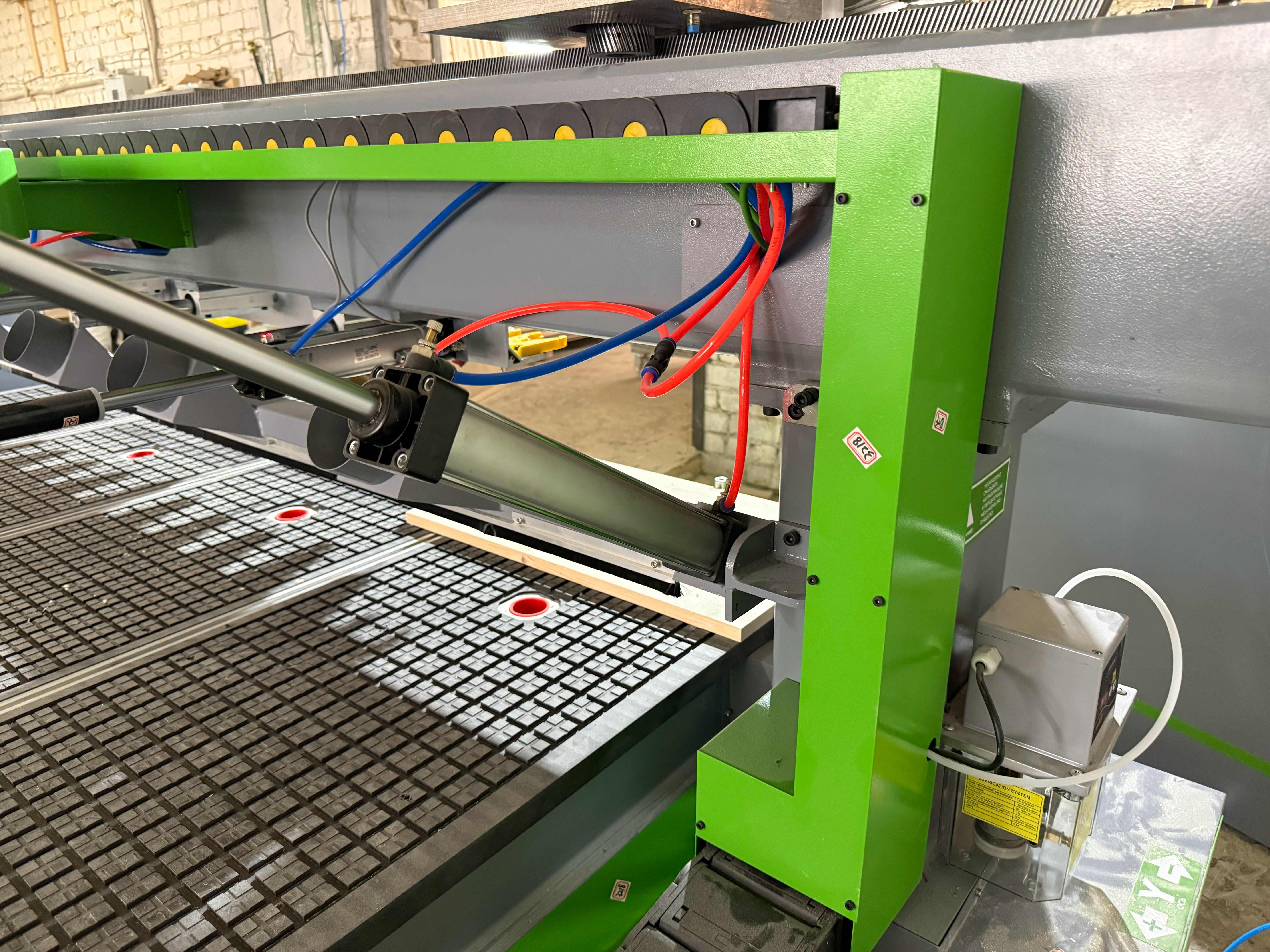

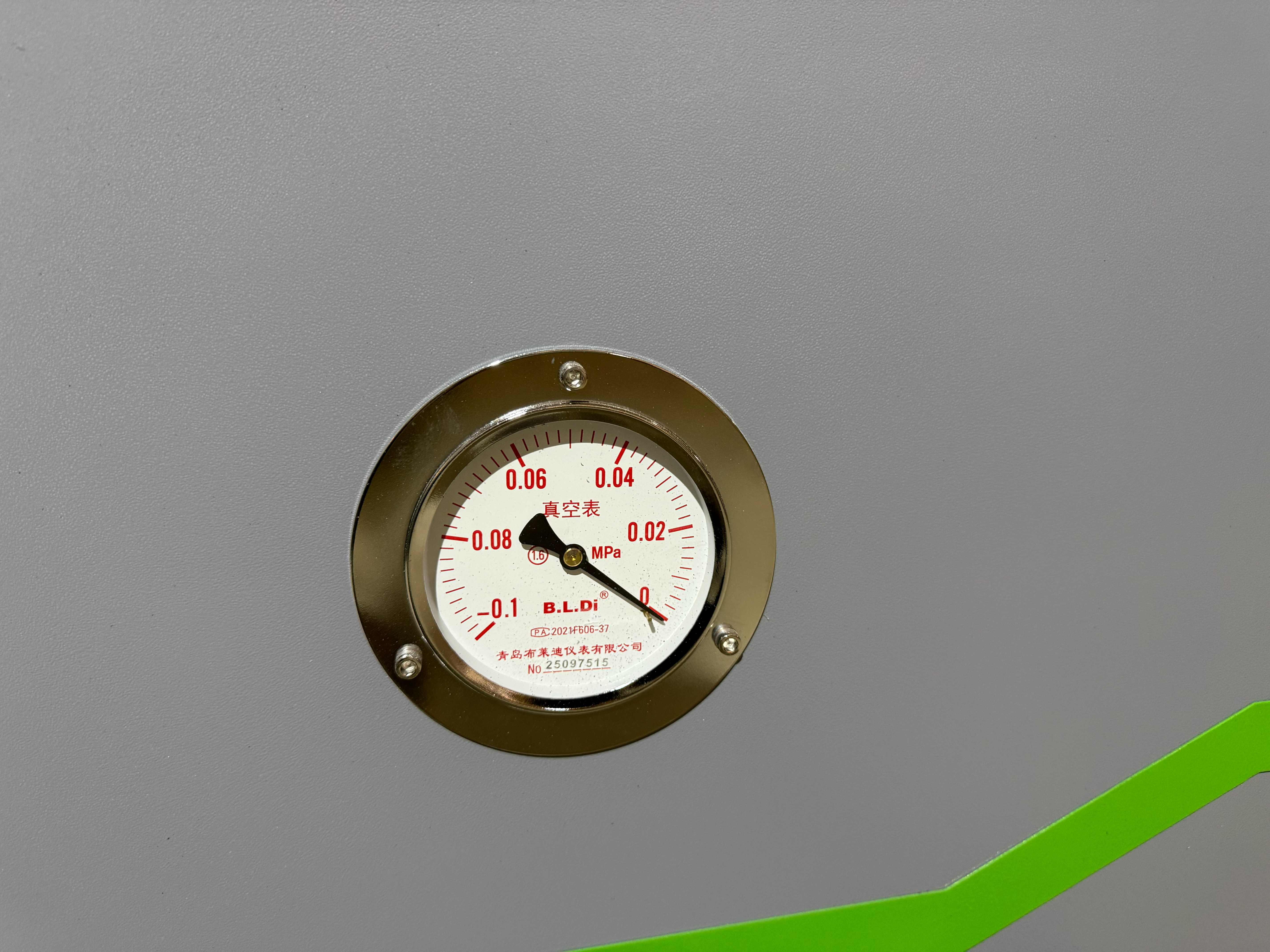

Для удержания листового материала используется вакуумный стол с зонным включением. Станок оснащается мощным турбированным насосом (или многоступенчатой вакуумной станцией), который позволяет надежно фиксировать как крупногабаритные листы, так и мелкие заготовки. Зонная система позволяет отключать неиспользуемые секции стола, концентрируя усилие прижима в рабочей зоне.
Преимущества интеграции присадочной группы
Многие мебельщики задаются вопросом: зачем переплачивать за станок с присадочным блоком, если можно купить обычный фрезер и отдельный присадочный станок? Ответ кроется в точности и логистике.
-
Абсолютная базировка. При обработке детали на фрезерном станке с ЧПУ нулевая точка привязана к координатам стола. Если после фрезеровки контура деталь перенести на отдельный присадочный станок, погрешность базирования неизбежна (от 0,2 до 0,5 мм). WoodTec HA 2030 QP выполняет раскрой, фрезеровку и присадку за один установ.
-
Снижение трудозатрат. Отпадает необходимость содержать отдельного оператора присадочного станка или тратить время основного фрезеровщика на переустановку оснастки. Один оператор загрузил лист, нажал «Пуск» и получил готовую деталь с обработанным контуром, фаской, пазами и всей картой отверстий.
-
Экономия пространства. Для небольшого цеха каждый квадратный метр на вес золота. Один станок занимает место одного станка, но заменяет два.
Система управления и программное обеспечение
Управление работой WoodTec HA 2030 QP осуществляется через промышленный контроллер с сенсорным интерфейсом. В зависимости от пожеланий заказчика, станок может комплектоваться системами управления RichAuto (DSP) или синхронными контроллерами на базе Ethernet (например, Leadshine).
Для подготовки управляющих программ (УП) используется стандартный стек ПО:
-
Арткам (ArtCAM) или Aspire — для создания дизайнерских 3D моделей и рельефов.
-
Вектор (CorelDRAW, AutoCAD) — для 2D раскроя.
-
Специализированные CAПР мебельного производства (Базис-Мебельщик, К3-Мебель и др.). Наличие присадочной группы позволяет использовать готовые постпроцессоры для автоматической генерации кода, включающего как траекторию фрезы, так и команды для сверлильной головки.
Сферы применения и типовая оснастка
Благодаря широкому рабочему полю (2000х3000 мм) и наличию присадочного блока, оборудование находит применение в самых разных отраслях:
-
Корпусная мебель: Раскрой ЛДСП, присадка под направляющие, полкодержатели, крепеж (конфирмат, эксцентрик). Высокая скорость обработки кромки под последующую оклейку.
-
Мягкая мебель: Точное изготовление каркасов из фанеры и ЛДСП, выборка пазов для вставок.
-
Рекламная индустрия: Объемная резка по пластикам, оргстеклу, алюкобонду, создание вывесок и букв.
-
Декор и интерьер: 3D фрезеровка фасадов, резьба по дереву, изготовление сложных архитектурных элементов.
-
Мебель на заказ: Обработка цельного массива (дуб, бук, ясень) с использованием удлиненного цангового зажима для глубоких профилей.
Критерии выбора и особенности эксплуатации
При рассмотрении покупки WoodTec HA 2030 QP стоит обратить внимание на несколько ключевых моментов, которые влияют на долговечность оборудования.
Электропитание и пневматика

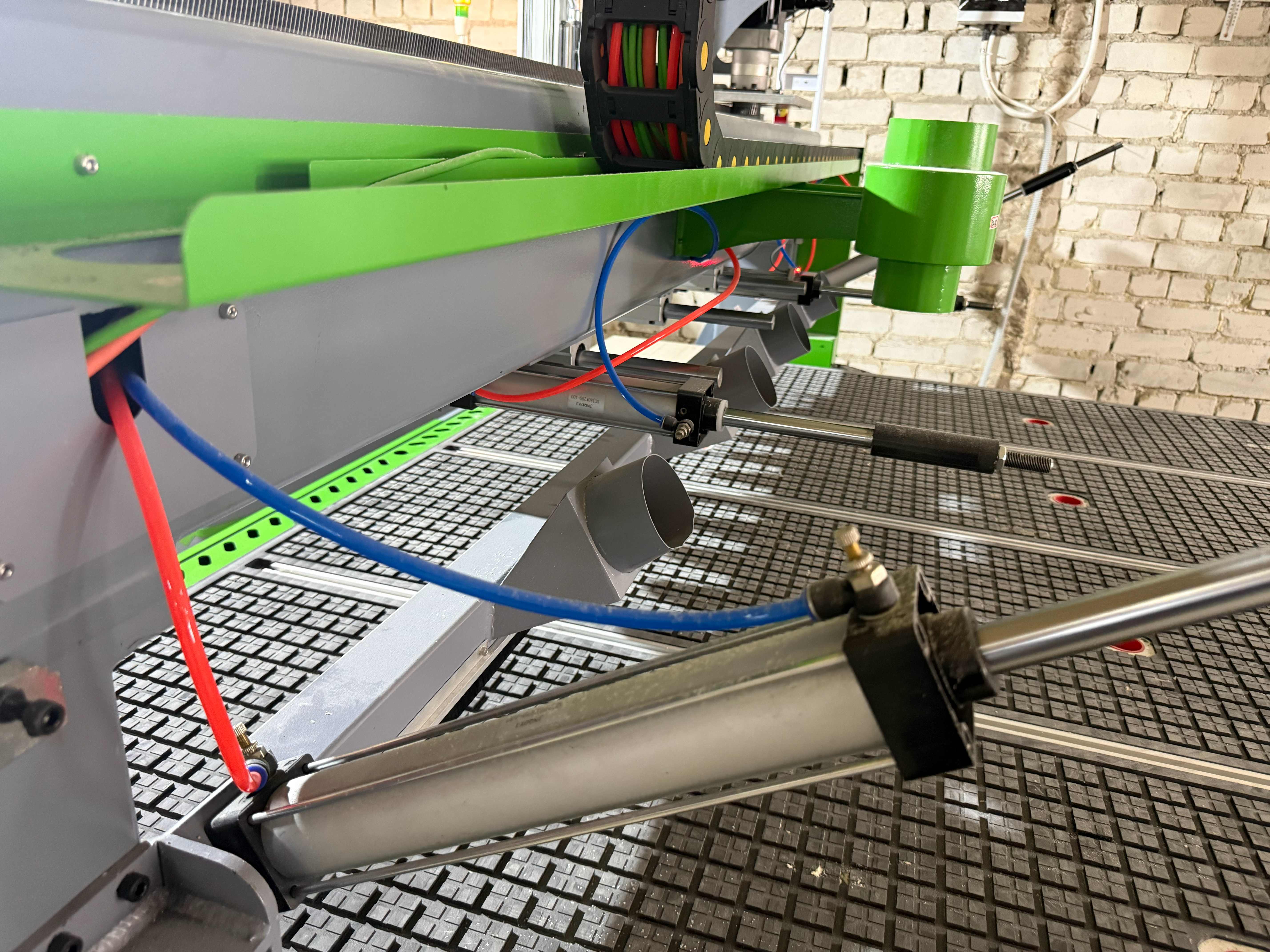

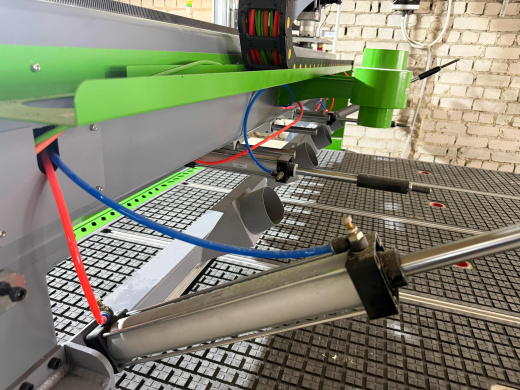

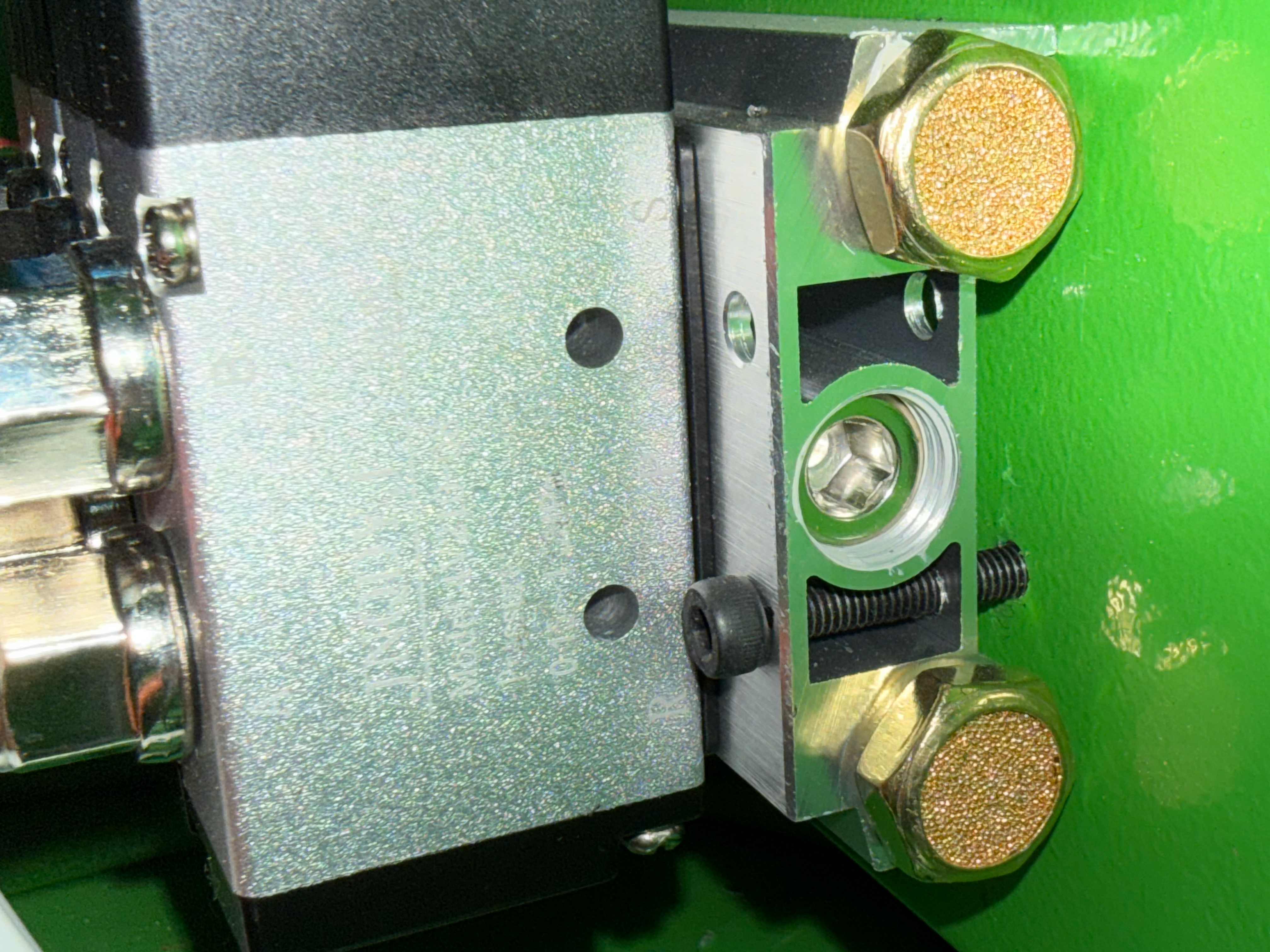

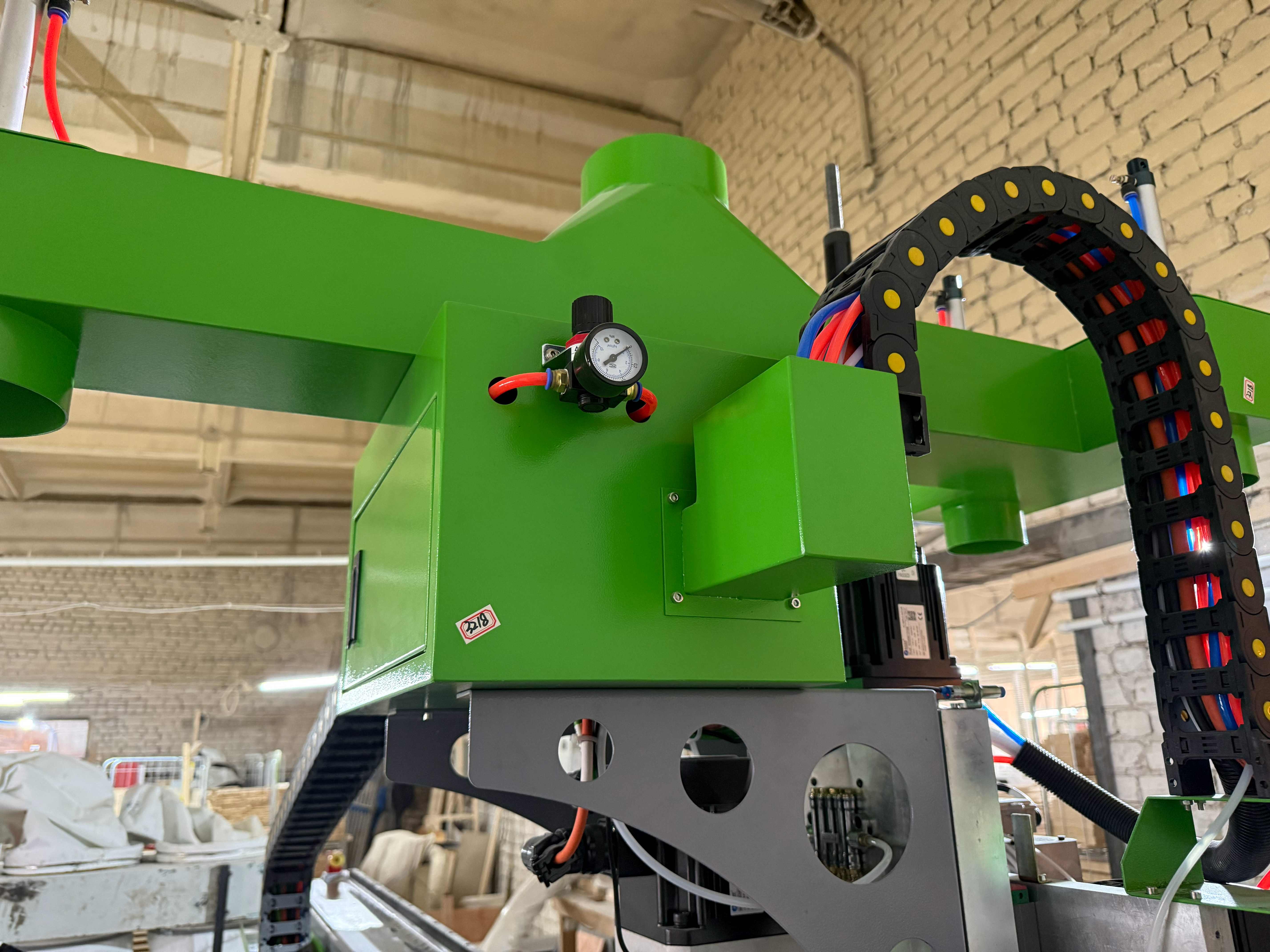

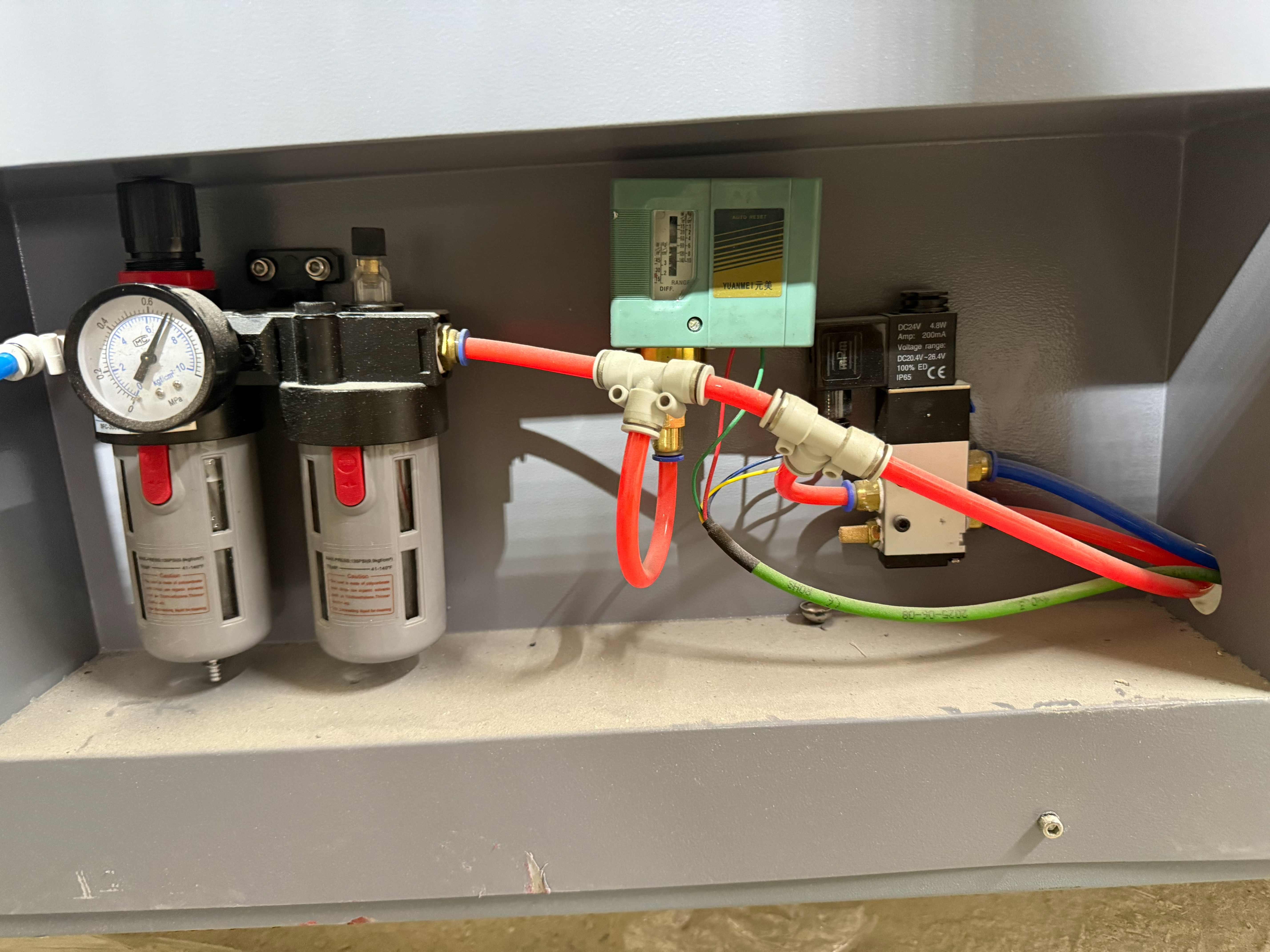

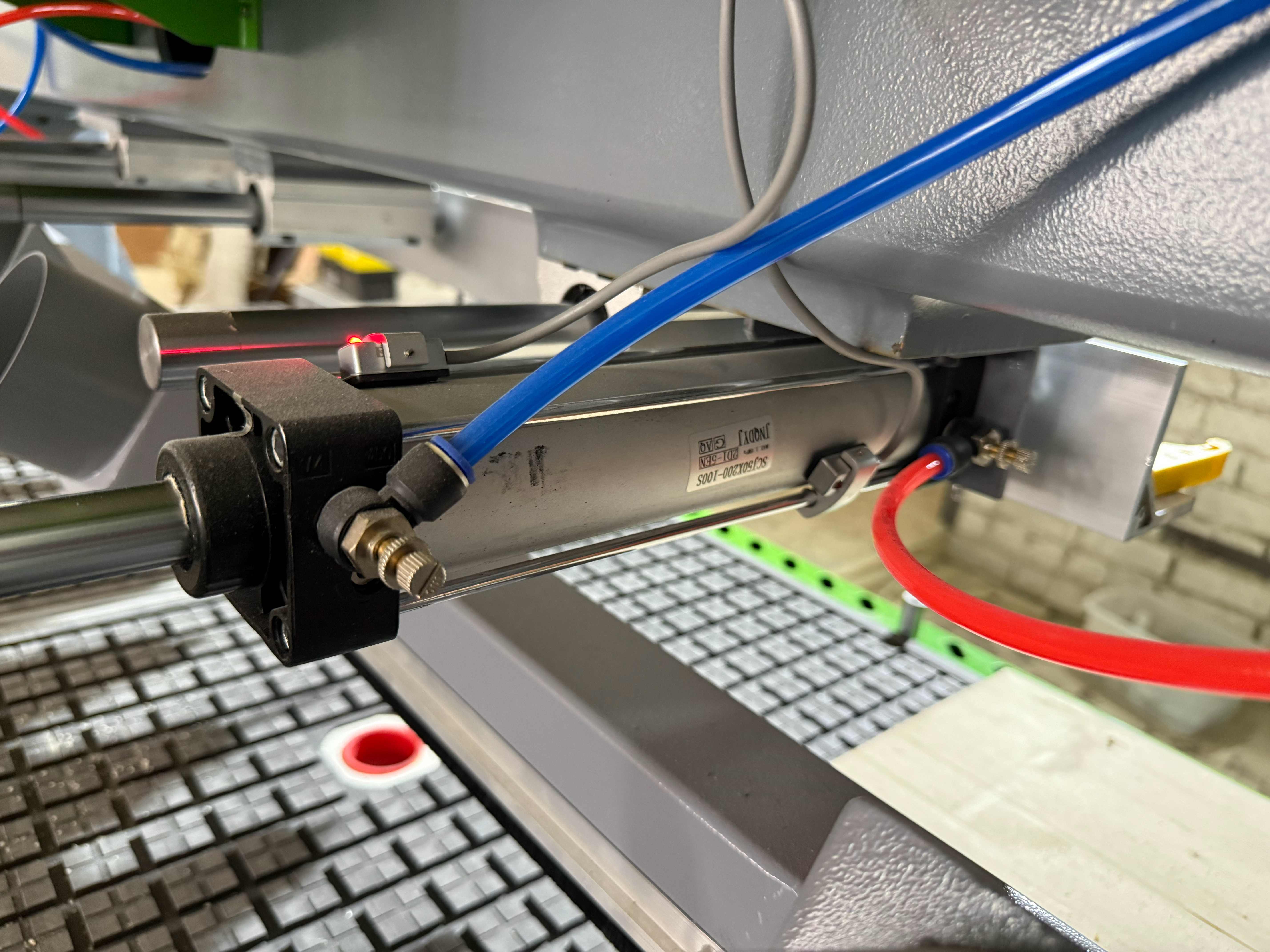

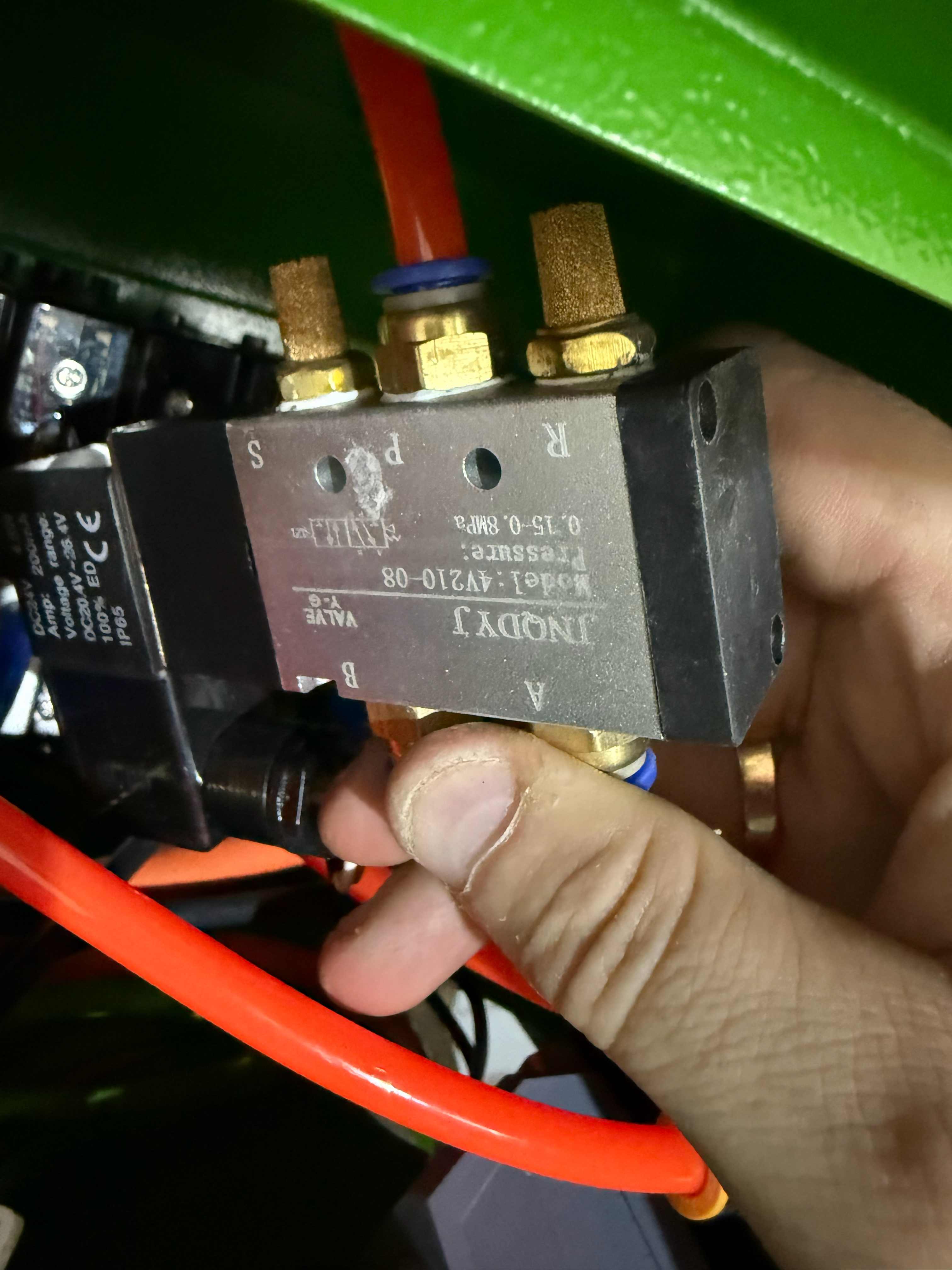

Модель с присадочной группой требует стабильного подключения к трехфазной сети (380В). Суммарная потребляемая мощность при одновременной работе основного шпинделя и блока присадок может достигать 10–12 кВт. Также обязательно наличие качественного осушителя воздуха в пневмолинии. Присадочный блок содержит много пневмоцилиндров (выдвижение сверлильных головок, зажимы), и наличие конденсата в системе приведет к быстрому выходу из строя соленоидных клапанов и пневмораспределителей.
Обслуживание
Регламентные работы сводятся к:
-

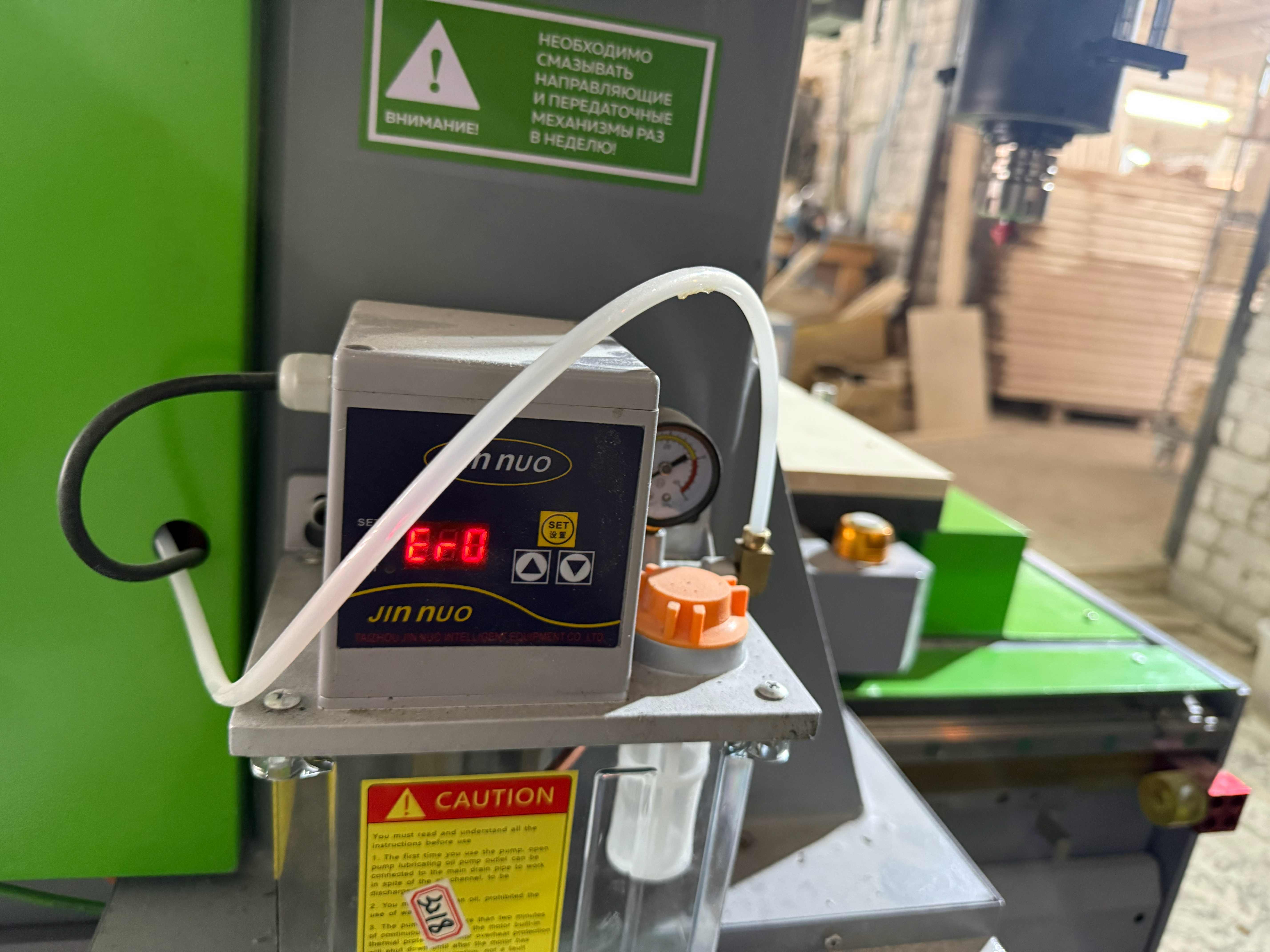

Ежесменной смазке направляющих и реек (автоматическая или ручная система централизованной смазки, в зависимости от комплектации).
-
Контролю вакуумного насоса (уровень масла и герметичность стола).
-
Калибровке нулевых точек присадочной группы. Производитель предусмотрел простой механизм настройки вылета сверл, что позволяет быстро переналаживаться на разные диаметры фурнитуры.
Заключение
Фрезерно-гравировальный станок WoodTec HA 2030 QP — это не просто станок с ЧПУ, а полноценный обрабатывающий центр, адаптированный под реалии серийного мебельного производства. Его главная ценность заключается в исключении технологического разрыва между раскроем и присадкой.
Инвестиции в данную модель окупаются за счет снижения процента брака (исключается человеческий фактор при переустановке деталей), экономии времени (сокращение цикла производства детали на 30–40%) и оптимизации штатного расписания.
Для мебельных цехов, ориентированных на высокое качество обработки и стремящихся к автоматизации процессов, WoodTec HA 2030 QP представляет собой оптимальное соотношение «цена/функциональность». Это надежная основа для масштабирования бизнеса, позволяющая выполнять как типовые заказы на корпусную мебель, так и эксклюзивные проекты в области дизайнерского декора и 3D моделирования.
