Оборудование ЧПУ для производства модельной оснастки и обработки композитных материалов
Производство модельной оснастки и последующая механическая обработка композитных материалов (стеклопластиков, углепластиков, алюминиевых сэндвич-панелей) занимают особую нишу в мире станкостроения. Это сегмент, где классические подходы к металлообработке часто не просто неэффективны, а категорически противопоказаны. Специфика работы с полимерами, пенополистиролом, древесными композитами и армированными пластиками диктует жесткие требования к кинематике, системам аспирации и конструкции самого оборудования.
Специфика производства модельной оснастки
Под модельной оснасткой понимают широкий спектр изделий: от мастер-моделей (эталонов) для вакуумной формовки до крупногабаритных пресс-форм для литья полиуретана и эпоксидных материалов. Ключевая особенность этого сегмента — работа с абразивными и, зачастую, нетвердыми материалами.

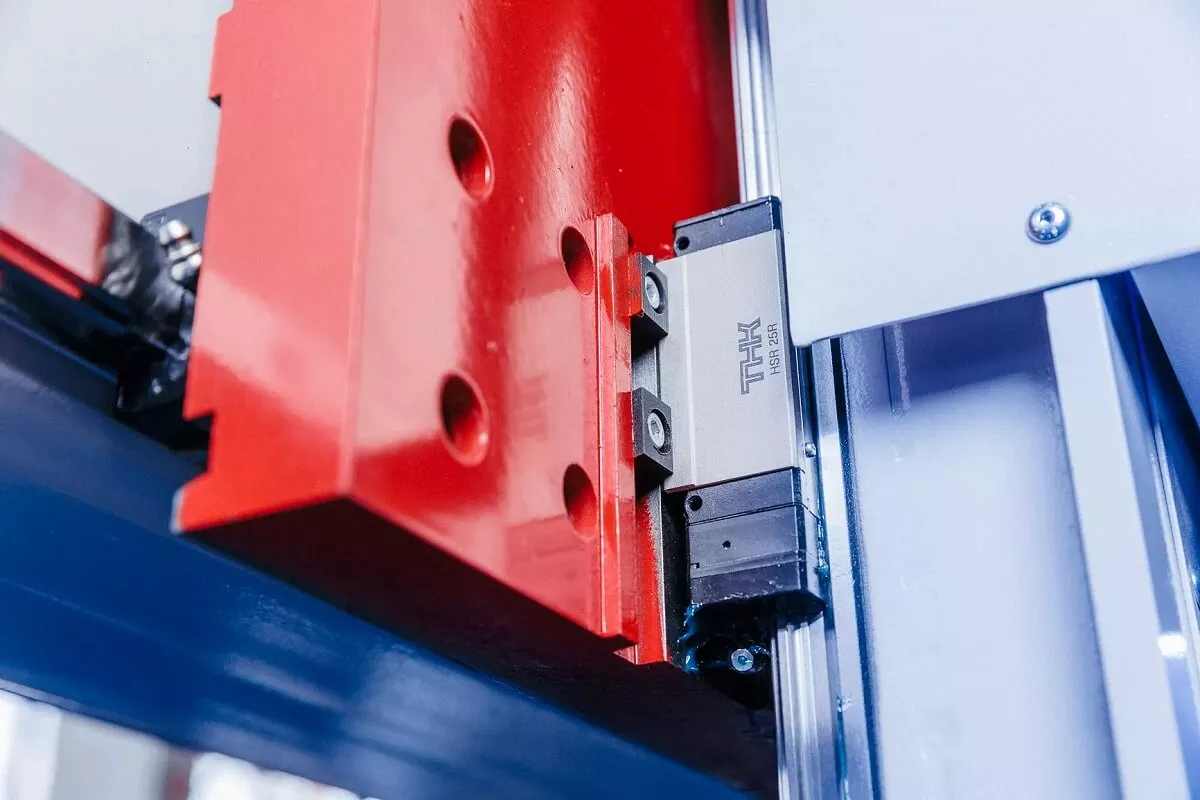

На этапе создания мастер-моделей широко используются модельные полимеры, полиуретановые и эпоксидные пласты высокой плотности, а также фрезерный МДФ. Эти материалы склонны к образованию мелкодисперсной пыли, которая является серьезным врагом для направляющих качения и шарико-винтовых передач (ШВП). Поэтому оборудование для оснастки должно быть оснащено усиленными системами пылеудаления и надежной защитой телескопическими гармошками.
Обработка композитных материалов: скрытые угрозы
Композитные материалы — это гетерогенные структуры. При фрезеровании стекло- или углепластика инструмент работает в экстремальных условиях. Смола (связующее) обладает низкой теплопроводностью, что приводит к локальному перегреву. Армирующее волокно (стекло, углерод, базальт) обладает колоссальной абразивной способностью.
При работе на стандартном «металлорежущем» оборудовании возникают следующие проблемы:
-
Расслоение (делиминация): Неправильная траектория или недостаточные обороты шпинделя приводят к отслоению армирующих слоев.
-
Абразивный износ: Стружка углепластика по твердости приближается к корунду. Она быстро выводит из строя направляющие и подшипники шпинделя, если защита организована неверно.
-
Токсичность пыли: Пыль углепластика и эпоксидных связующих является проводником электричества и опасна для электроники станка. Кроме того, она требует промышленных фильтров класса HEPA, а не просто циклонов.
Типология оборудования ЧПУ для композитов и оснастки
Выбор станка напрямую зависит от геометрии изделия и материала. Условно оборудование можно разделить на три категории:

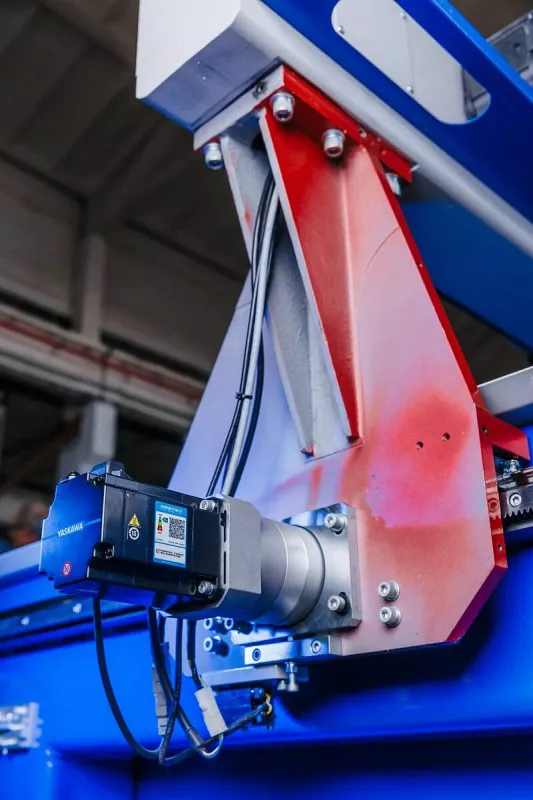

1. Портальные (мостовые) обрабатывающие центры

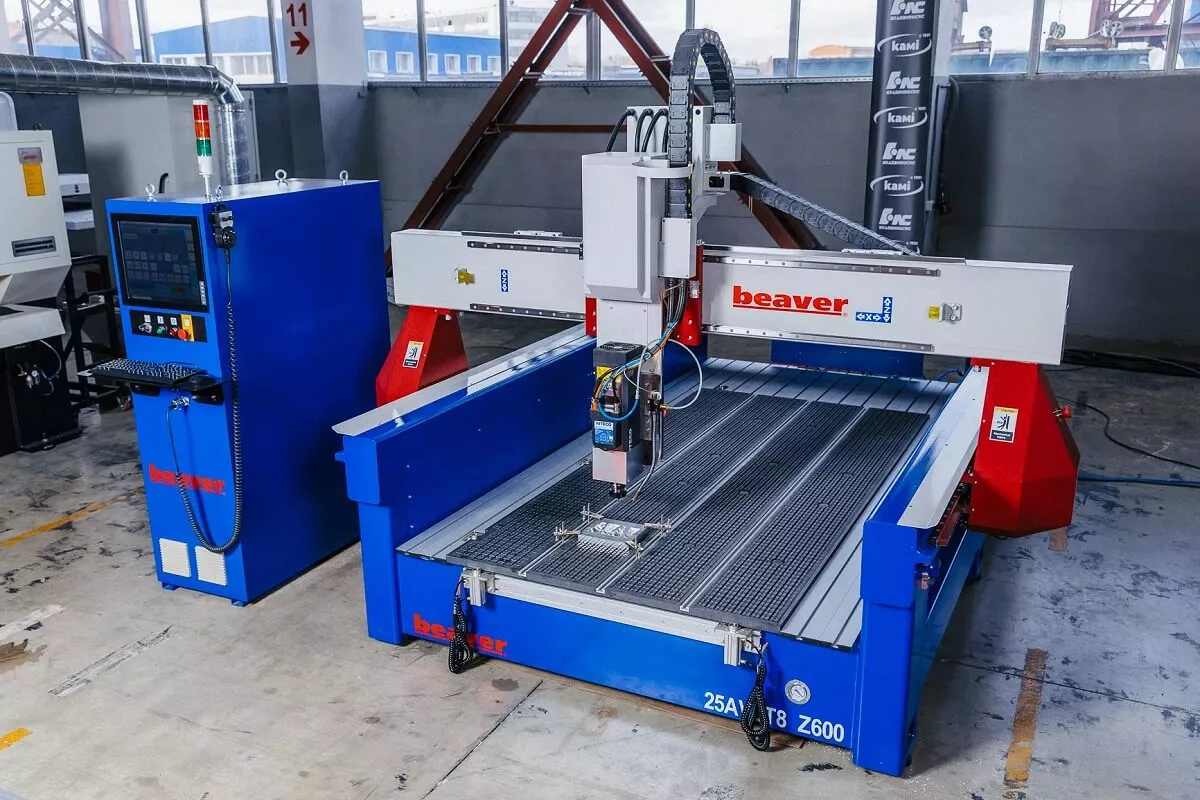

Это «рабочие лошадки» модельного производства. Для оснастки характерны крупные габариты (длина часто превышает 3-6 метров) при относительно небольшой высоте заготовки. Портальные станки с подвижным порталом (gantry type) обеспечивают наилучший доступ к заготовке.
Ключевые требования:
-
Жесткость портала: Для обработки композитов высокой плотности и алюминиевых вставок в оснастку необходима массивная литая или стальная сварная конструкция.
-
Вакуумные столы: Практически все производство модельной оснастки требует надежной фиксации листовых материалов или плит МДФ. Вакуумные столы с зонированием позволяют закрепить заготовку без использования прихватов, освобождая рабочее поле.
2. 5-осевые обрабатывающие центры
Производство сложной оснастки (автомобильная промышленность, авиация, лодочное строение) невозможно без 5-осевой обработки. Наклон шпинделя (оси A и C) позволяет:
-
Формировать поднутрения в пресс-формах без ручной доработки.
-
Использовать короткий, жесткий инструмент, что критически важно для достижения высокой чистоты поверхности (Ra < 1.6 мкм) на сложных поверхностях класса Class A.
-
Обрабатывать детали с отрицательными углами наклона стенок.
Для композитных материалов 5-осевая обработка позволяет производить чистовую обрезку (тримминг) деталей по контуру с сохранением целостности структуры. Оптимальными считаются конструкции типа «трипод» (гексапод) или классические порталы с поворотно-наклонными столами.
3. Роботизированные комплексы (роботизированное ЧПУ)
Для обработки крупногабаритных композитных конструкций (корпуса катеров, лопасти ветрогенераторов, элементы фюзеляжа) все чаще применяют промышленных роботов с фрезерной головкой. Хотя их статическая жесткость ниже, чем у портальных станков, они выигрывают в мобильности и возможности обработки «неподъемных» изделий.
Технологические аспекты: от инструмента до автоматизации
Инструментальное обеспечение
При выборе оборудования для композитов решающим фактором становится система крепления инструмента и параметры шпинделя.
-
Шпиндель: Требуются высокооборотные шпиндели (18 000 – 40 000 об/мин) с жидкостным охлаждением. Для обработки абразивных композитов обязательно наличие продувки зоны резания и воздушной завесы в шпинделе для предотвращения попадания пыли внутрь.
-
Инструмент: Предпочтение отдается твердосплавным монолитным фрезам с алмазным (DLC) или CVD покрытием. Для удаления больших объемов модельного пенопласта используются фрезы с удлиненной геометрией и грубой насечкой.

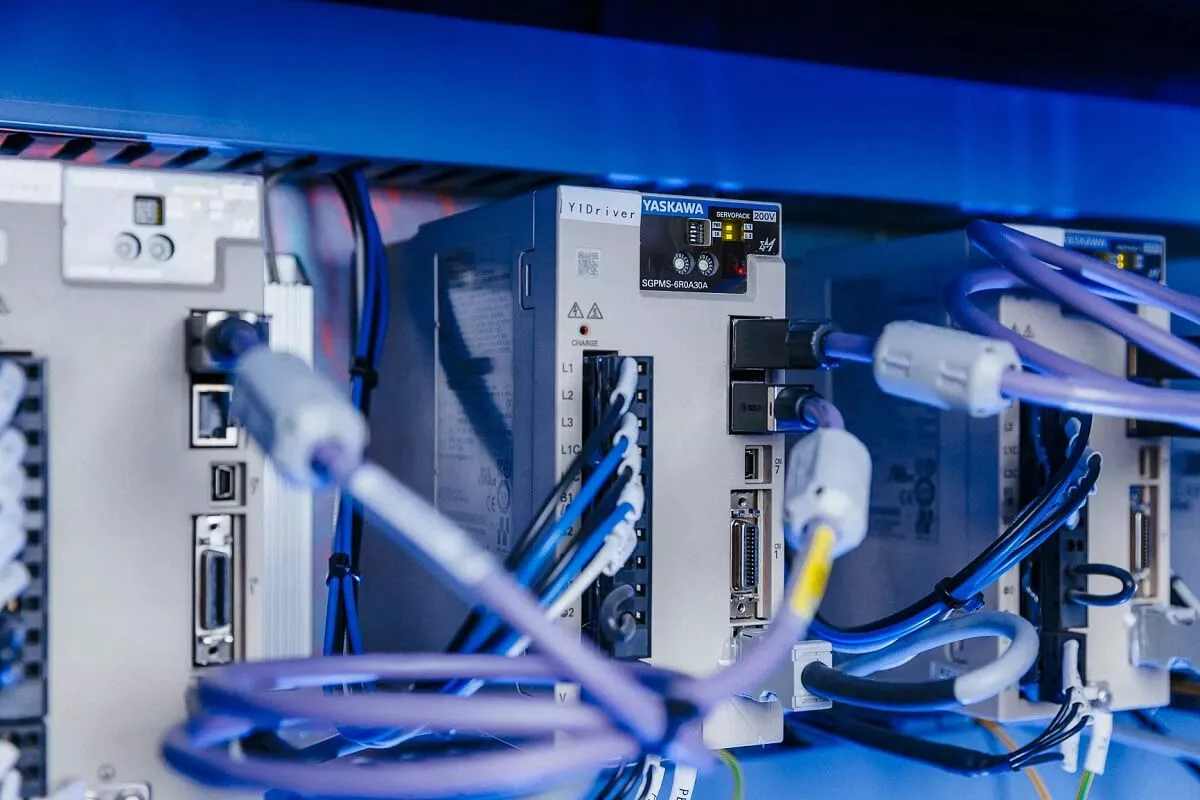

Система управления и ПО
CAM-системы (Computer Aided Manufacturing) для модельной оснастки должны поддерживать постпроцессоры для 5-осевой обработки с функцией автоматического избегания столкновений.
Система ЧПУ должна обеспечивать:
-
Функцию высокоскоростной обработки (HSC): для компенсации инерционных нагрузок при фрезеровании сложных поверхностей.
-
Адаптивное управление подачей: для автоматического замедления скорости при входе инструмента в зону с переменным припуском (актуально для композитных сэндвичей).
Защита оборудования и экология производства
Отдельной строкой в спецификации оборудования для обработки композитов и оснастки идет защита от пыли. Станки должны комплектоваться:
-
Системой аспирации с импульсной продувкой фильтров. Обычных бытовых пылесосов недостаточно. Требуются промышленные установки с мощностью от 3 до 11 кВт в зависимости от объема рабочего поля.
-
Огнезащитой. Пыль МДФ и некоторых полимеров взрывоопасна. Наличие системы искрогашения или автоматического пожаротушения в рабочей зоне является обязательным условием для сертифицированного производства.
Заключение: на что обратить внимание при выборе
Выбор оборудования ЧПУ для модельной оснастки и композитов — это баланс между геометрическими возможностями и защищенностью узлов.
Если ваша задача — производство крупногабаритных пресс-форм (более 3 метров) из полимерных материалов, приоритетом будет портальный станок с вакуумным столом и высокооборотным шпинделем (24 тыс. об/мин). Для серийной обработки мелких и средних композитных деталей, а также прецизионной оснастки (например, для прототипирования) оптимальным решением станет 5-осевой обрабатывающий центр с закрытым корпусом (типа «фрезерный обрабатывающий центр»), обеспечивающим идеальный отвод стружки и безопасность оператора.
Инвестиции в специализированное оборудование с усиленной пылезащитой, системой ЧПУ с функцией HSC и мощной аспирацией окупаются за счет сокращения ручного труда (шпатлевания, шлифовки) и увеличения ресурса самого станка в 3-5 раз по сравнению с попытками адаптировать стандартные фрезерные станки по металлу для работы с композитами.
