Компактный обзор высокопроизводительного пятиосевого обрабатывающего центра EXCITECH ORSIS 3020. Рассмотрены технические характеристики, конструктивные особенности и ключевые преимущества пятиосевой обработки для производства модельной оснастки и мебели.
Современное производство предъявляет все более высокие требования к точности, скорости и сложности выпускаемой продукции. Стандартные трёхосевые станки с ЧПУ, оставаясь востребованными, уже не всегда способны справиться с задачами, требующими обработки деталей со сложной геометрией и поднутрениями. В таких ситуациях на помощь приходят пятиосевые обрабатывающие центры — оборудование, способное совершить настоящий прорыв в эффективности и качестве.
Одним из ярких представителей этого класса является пятиосевой обрабатывающий центр с ЧПУ EXCITECH ORSIS 3020. Этот станок, созданный для самых требовательных задач, объединяет в себе мощь, точность и функциональность, открывая новые горизонты для производственников. В данной статье мы подробно рассмотрим его характеристики, конструктивные особенности и ключевые преимущества. Это оборудование предназначено для широкого круга задач, от высокоточного модельного производства до изготовления сложных мебельных фасадов и элементов декора.
➡️ Общие сведения и целевое назначение

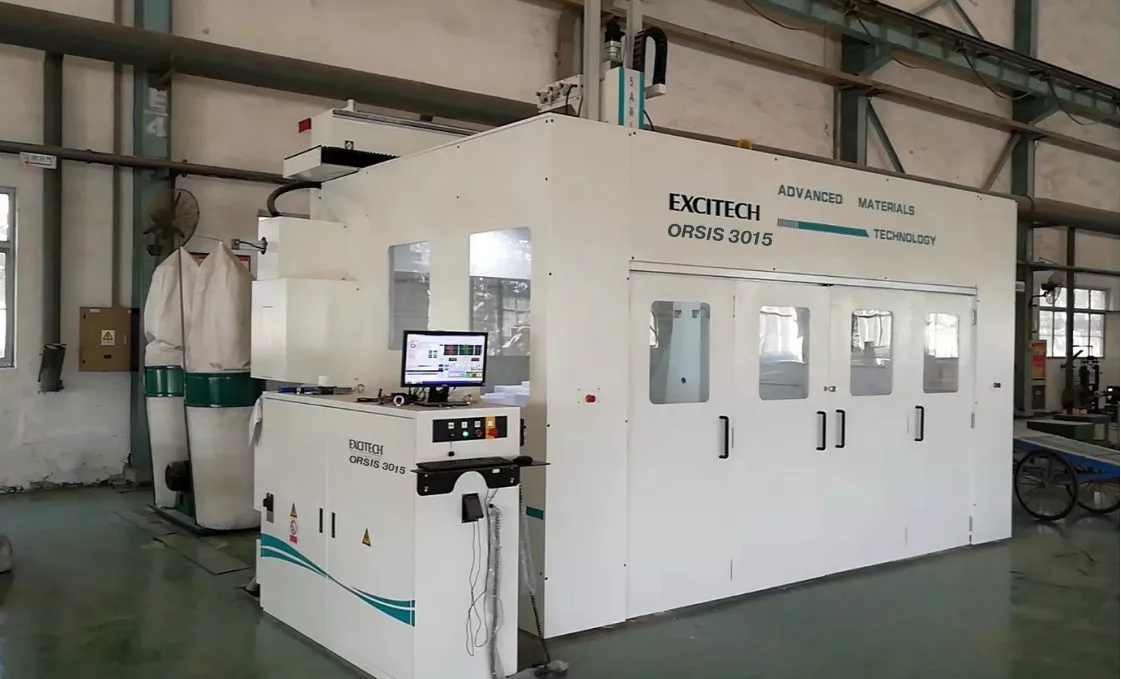

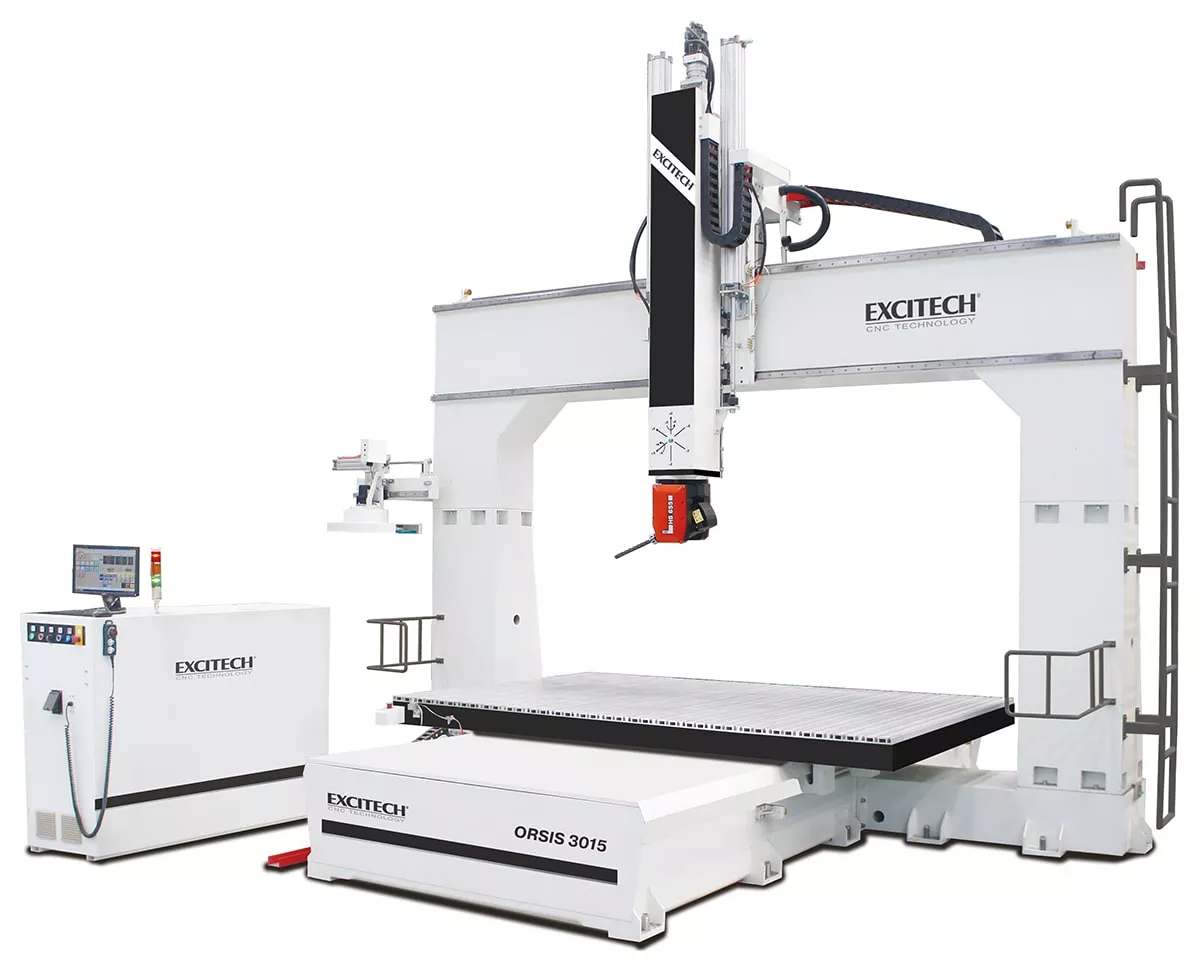

EXCITECH ORSIS 3020 — это флагманская модель в линейке пятиосевых обрабатывающих центров, разработанная для высокопроизводительной обработки крупногабаритных листовых и плитных материалов, таких как МДФ, фанера, пластики, композиты и алюминиевые композитные панели. Основной сферой его применения является изготовление модельной оснастки для литейных производств, сложной корпусной мебели, элементов интерьера и других изделий, где важна каждая деталь.
Как следует из названия, станок способен обрабатывать заготовки внушительных размеров. Индекс "3020" в его названии указывает на размеры рабочего поля: до 3000 мм по оси Y и до 2000 мм по оси X. Это делает ORSIS 3020 идеальным решением для предприятий, работающих с целыми листами материала.
➡️ Технические характеристики
Рассмотрим подробнее ключевые параметры оборудования:

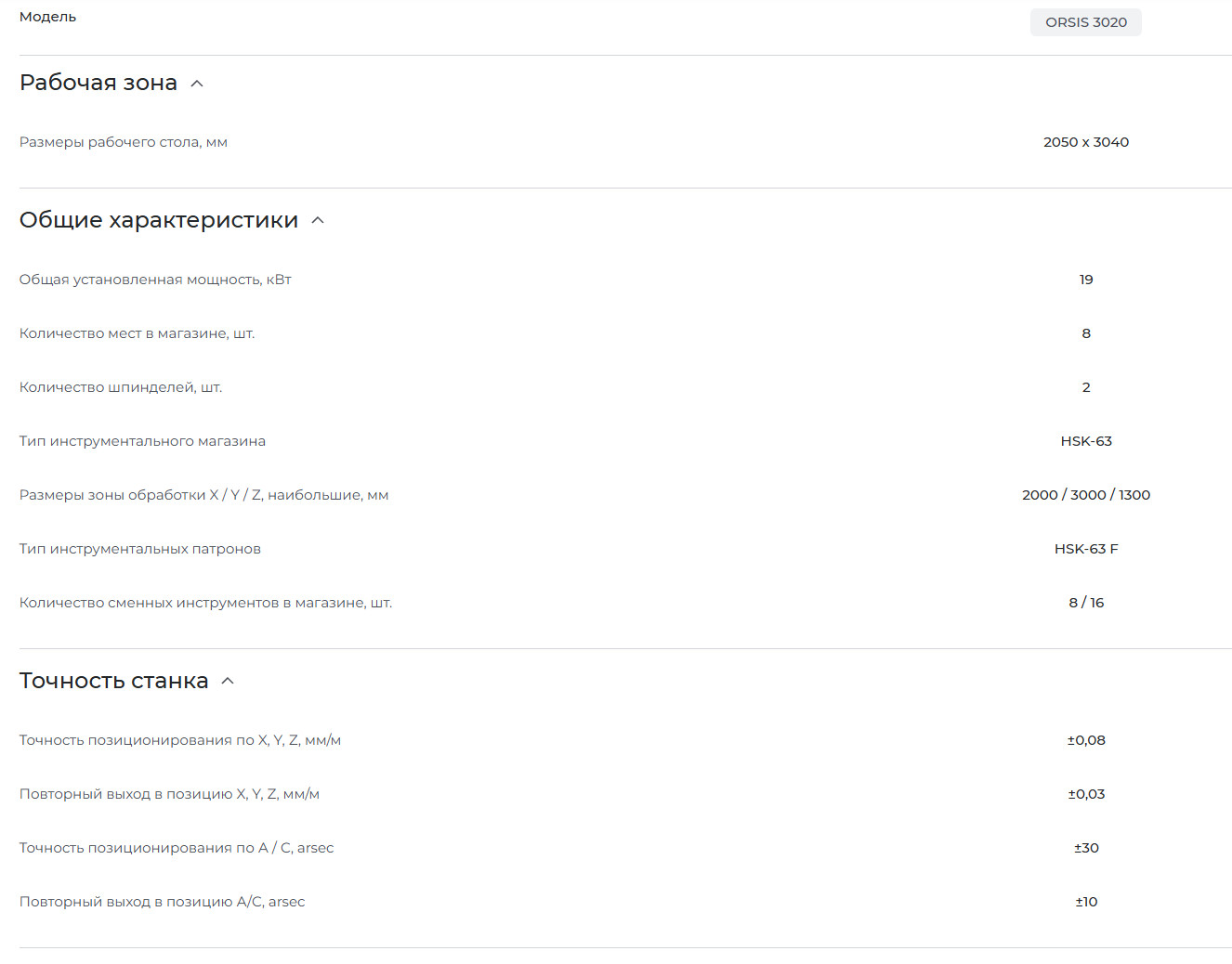

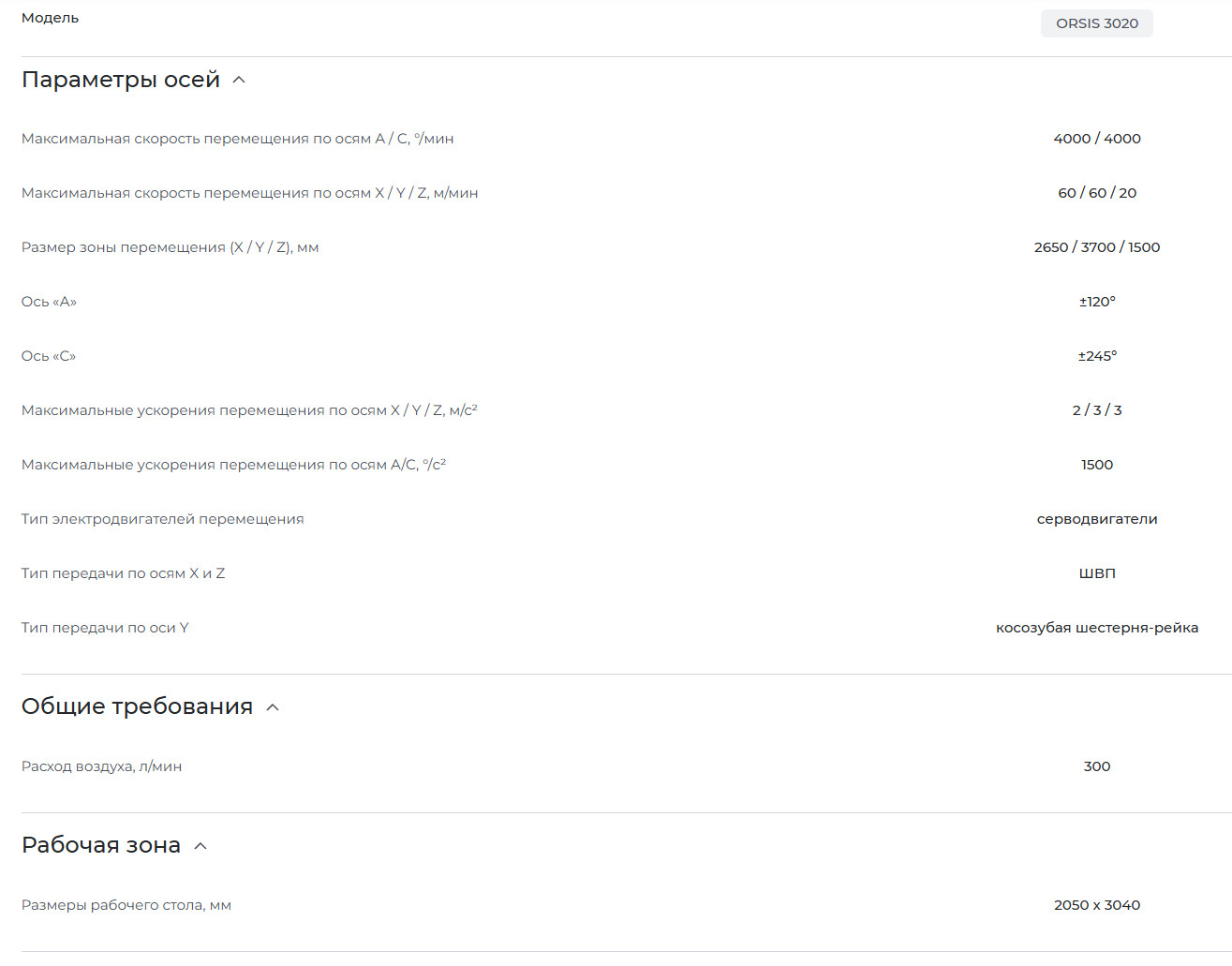

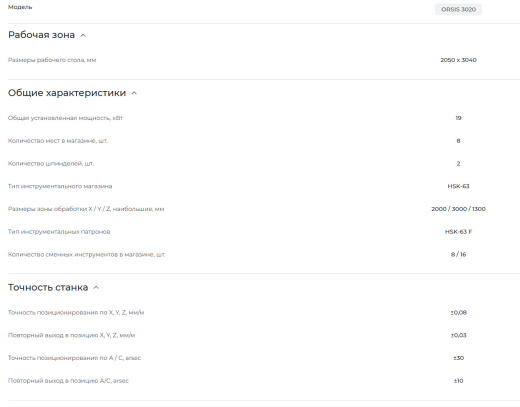

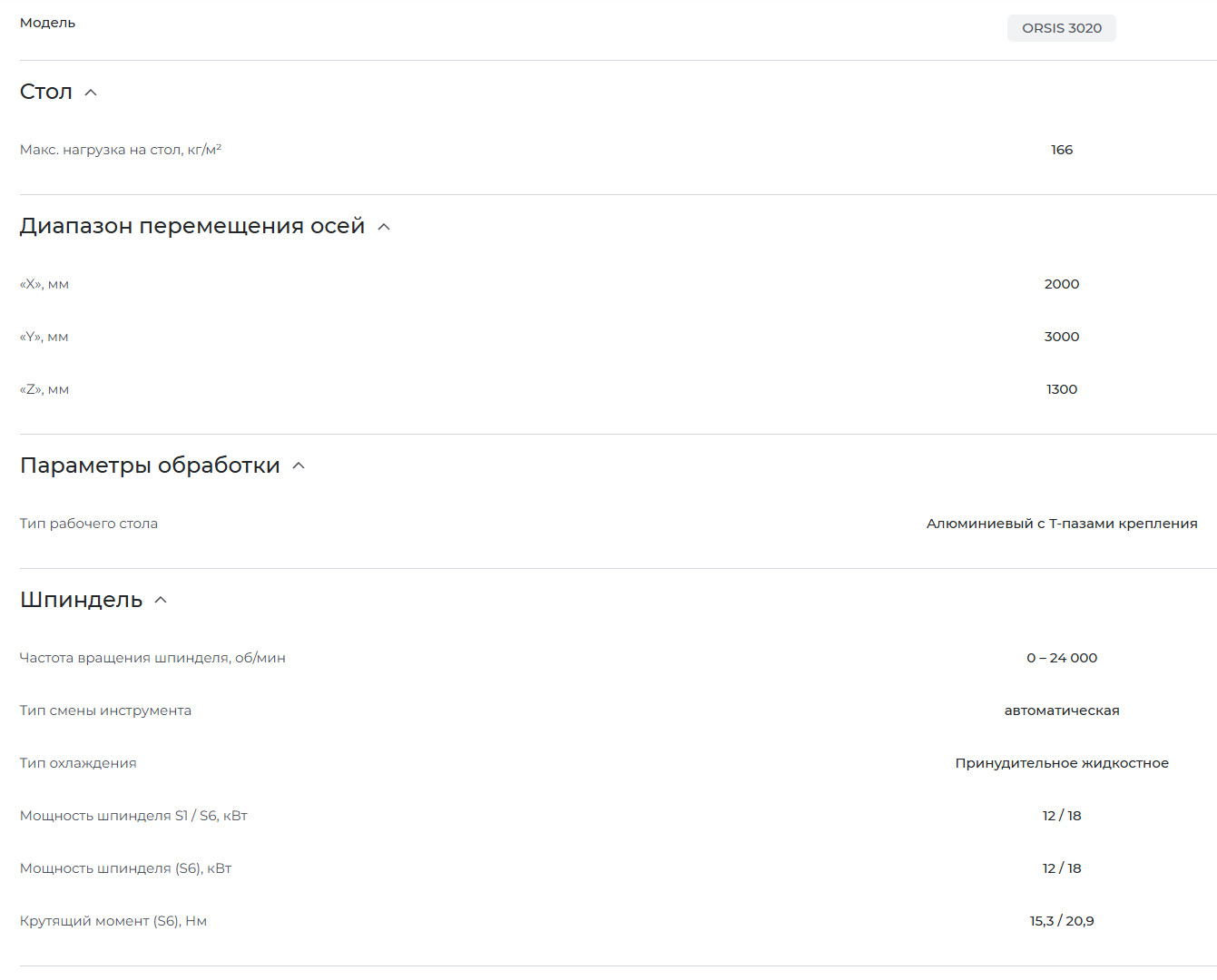

| Характеристика | Значение |
|---|---|
| Рабочие оси X / Y / Z, мм | 2000 / 3000 / 1300 |
| Размер рабочего стола, мм | 2050 x 3040 (алюминиевый с Т-пазами) |
| Макс. скорость перемещения по осям X / Y / Z, м/мин | 60 / 60 / 20 |
| Диапазон вращения оси A / C | ±120° / ±245° |
| Макс. скорость по осям A / C, °/мин | 4000 / 4000 |
| Шпиндель | 2 шт., HSK-63F, 0 – 24 000 об/мин |
| Мощность шпинделя S1 / S6, кВт | 12 / 18 (крутящий момент S6: 15,3/20,9 Нм) |
| Точность позиционирования по X, Y, Z, мм/м | ±0,08 |
| Повторяемость позиционирования X, Y, Z, мм/м | ±0,03 |

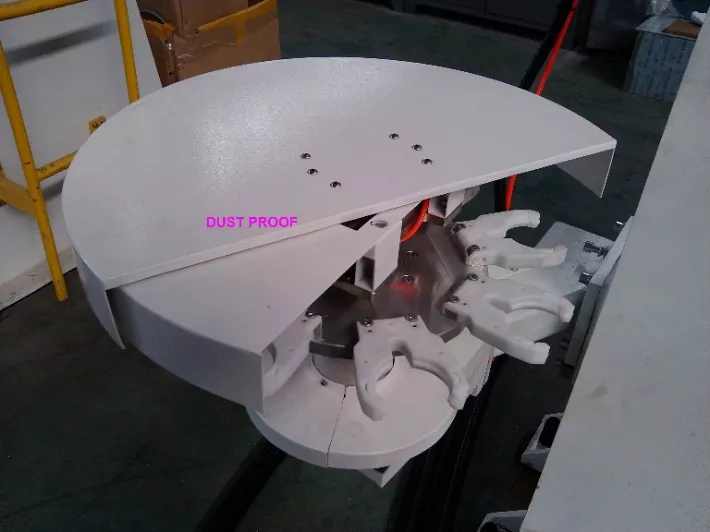

| Магазин инструментов | на 8/16 патронов HSK-63 |

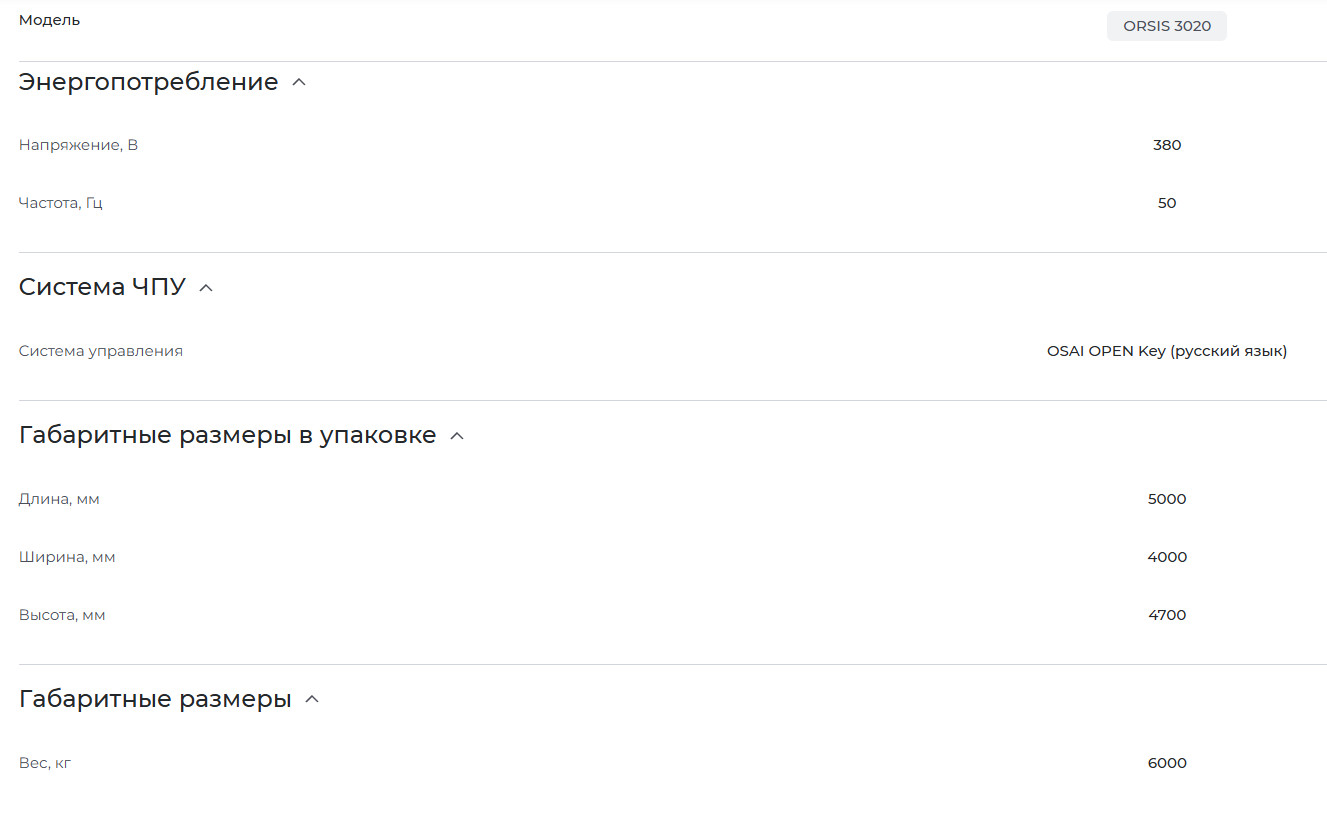

| Габариты (Д x Ш x В), мм | 5000 x 4000 x 4700 |
| Вес станка, кг | 6000 |
| Система ЧПУ | OSAI OPEN Key (русифицированная) |
Важно отметить, что зона перемещения (рабочее пространство) станка значительно больше зоны обработки, что обеспечивает свободный ход инструмента: X: 2650 мм, Y: 3700 мм, Z: 1500 мм. Это сделано для того, чтобы вращающиеся оси A и C могли свободно позиционировать инструмент даже над краями стола.
➡️ Конструктивные особенности и преимущества
Высокая точность и производительность ORSIS 3020 достигается благодаря ряду продуманных инженерных решений. Производитель использовал лучшие мировые комплектующие и внедрил передовые технологии.
-

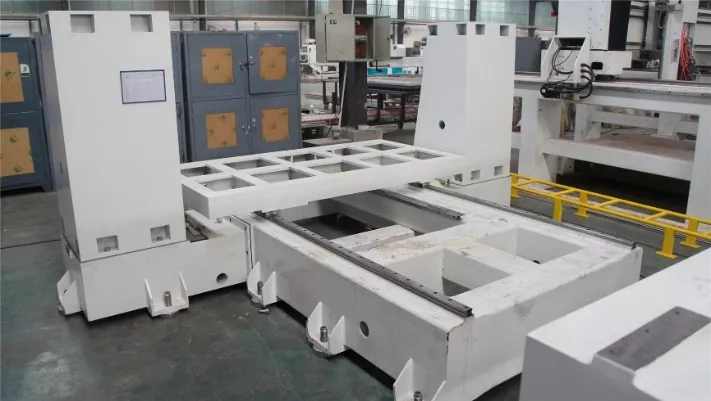

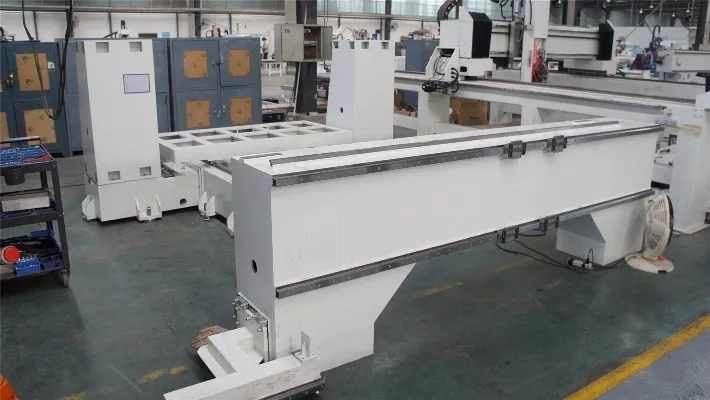

Жесткая и надежная станина. Несущие элементы портала и стола изготовлены из высококачественного стального проката толщиной до 16 мм с дополнительными ребрами жесткости. Такая конструкция обеспечивает исключительную устойчивость к статическим и динамическим нагрузкам, эффективно гасит вибрации и гарантирует стабильность размеров в процессе обработки.
-

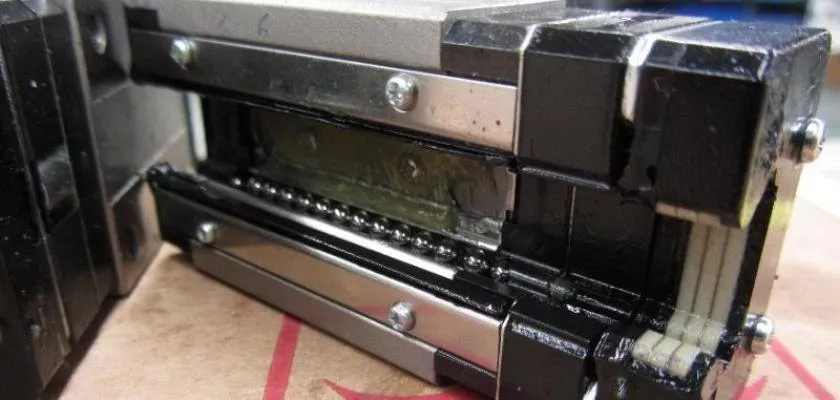

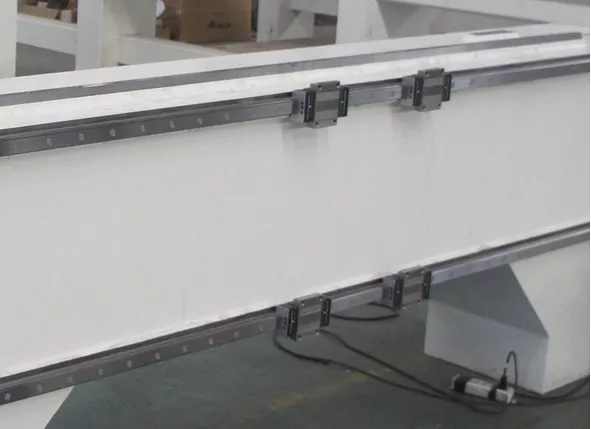

Прецизионные направляющие. По всем трем линейным осям используются направляющие японского бренда THK, которые по праву считаются одними из лучших в мире. Они обеспечивают высокую точность перемещения, долговечность и, что особенно важно для деревообрабатывающего производства, превосходную защиту от пыли. Самосмазывающиеся подшипники THK способны работать до 5000 км без обслуживания.
-
Два рабочих режима: маятниковая обработка. Это одно из главных преимуществ для высокозагруженных производств. Станок может быть опционально оснащен двумя независимыми рабочими столами. Пока на одном столе происходит обработка детали, оператор на другом снимает готовое изделие и устанавливает новую заготовку. Такая схема практически полностью исключает простой оборудования, что позволяет нарастить производительность в разы.
-
Вакуумная система фиксации. В комплекте со станком поставляется производительный безмаслянный вакуумный насос (например, немецкого бренда Becker) мощностью 4 кВт и производительностью 129 м³/час. Вакуумная система надежно защищена от повреждений, а сам стол может быть выполнен в гибридном варианте — с вакуумными зонами и Т-пазами для механической фиксации.
-

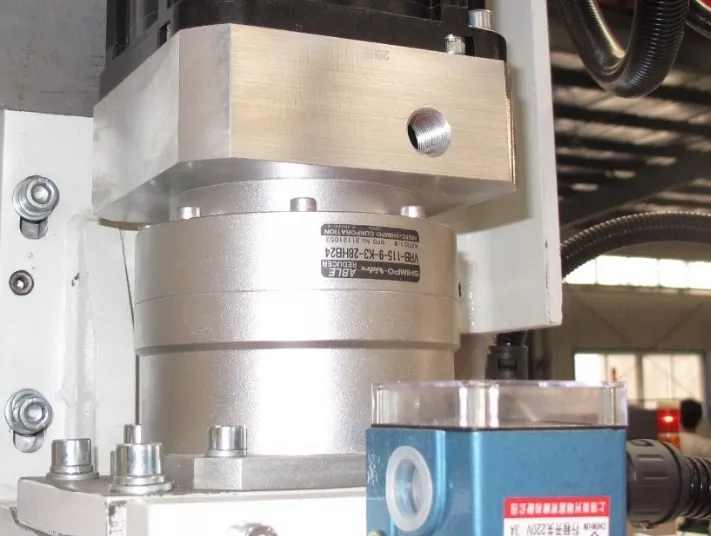

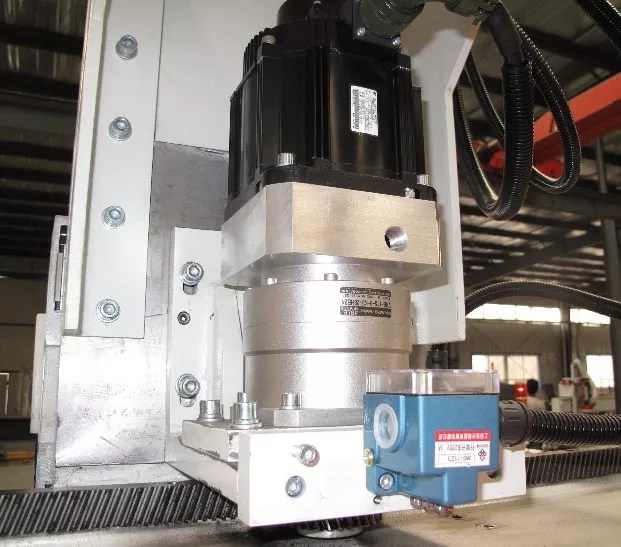

Повышенный ресурс узлов. Вместо традиционных ременных передач, инженеры EXCITECH применили высокоточные планетарные редукторы Shimpo-Nidec. Это решение обеспечивает большую нагрузочную способность при меньших габаритах, более высокий КПД и не требует технического обслуживания в течение всего срока службы.
-
Дополнительные опции. Для расширения функционала доступны различные опции: универсальная делительная головка для фрезерования под углом, а также увеличение хода оси Z до 1500 мм для обработки высоких или объемных заготовок, что может избавить от необходимости последующего склеивания частей изделия.
➡️ Система ЧПУ и программное обеспечение
Сердцем станка является система числового программного управления OSAI OPEN Key. Это современная промышленная платформа, способная обрабатывать сложнейшие управляющие программы для одновременной пятиосевой обработки. Система полностью русифицирована, что упрощает работу оператора.
Для подготовки управляющих программ для пятиосевой обработки необходимы серьезные CAM-системы. Производитель рекомендует использовать ПО PowerMill, которое предоставляет мощные стратегии для высокоскоростной обработки, позволяет программировать сложные траектории и визуализировать процесс, исключая риск столкновений.
➡️ Области применения
Благодаря своим уникальным характеристикам, EXCITECH ORSIS 3020 находит применение в самых разных отраслях:
-
Модельное производство: изготовление мастер-моделей, оснастки для литейного производства, вакуумной формовки.
-
Деревообработка: создание сложных и высокоточных мебельных фасадов, элементов корпусной мебели, столярных изделий.
-
Мебельная промышленность: производство столешниц, подоконников с криволинейной геометрией.
-
Производство музыкальных инструментов: высокоточная обработка акустических корпусов.
-
Рекламная промышленность: изготовление сложных вывесок, объемных букв и элементов.
➡️ Заключение
Пятиосевой обрабатывающий центр с ЧПУ EXCITECH ORSIS 3020 — это мощный, надежный и технологичный станок, созданный для решения самых сложных производственных задач. Сочетание большого рабочего поля, высокой точности, продуманной конструкции и возможности маятникового режима работы делают его выгодным вложением для предприятий, стремящихся выйти на новый уровень качества и производительности. Особенно стоит отметить гибридную систему фиксации и внушительную высоту по оси Z, делающие его максимально универсальным.
Если вы ищете оборудование для высокоточной обработки крупногабаритных деталей и хотите использовать все преимущества пятиосевой обработки — минимизацию переналадок, сокращение времени цикла и обработку сложнейших форм, EXCITECH ORSIS 3020 заслуживает самого пристального внимания. Этот станок способен стать надежной основой для расширения вашего бизнеса и завоевания новых рынков.
