Смазывающий картридж HV20 и HV25: продление ресурса линейных направляющих

Линейные направляющие — один из самых ответственных узлов станков с ЧПУ, фрезерных и токарных центров. От их состояния зависят точность обработки, повторяемость размеров, уровень вибраций и общий ресурс оборудования. Регулярная смазка помогает избежать ускоренного износа, но на практике ручное обслуживание часто откладывают. Решение — смазывающие картриджи HV20, HV25 и модули E2, которые обеспечивают постоянную подачу масла к рабочим поверхностям.

Что такое HV20 и HV25

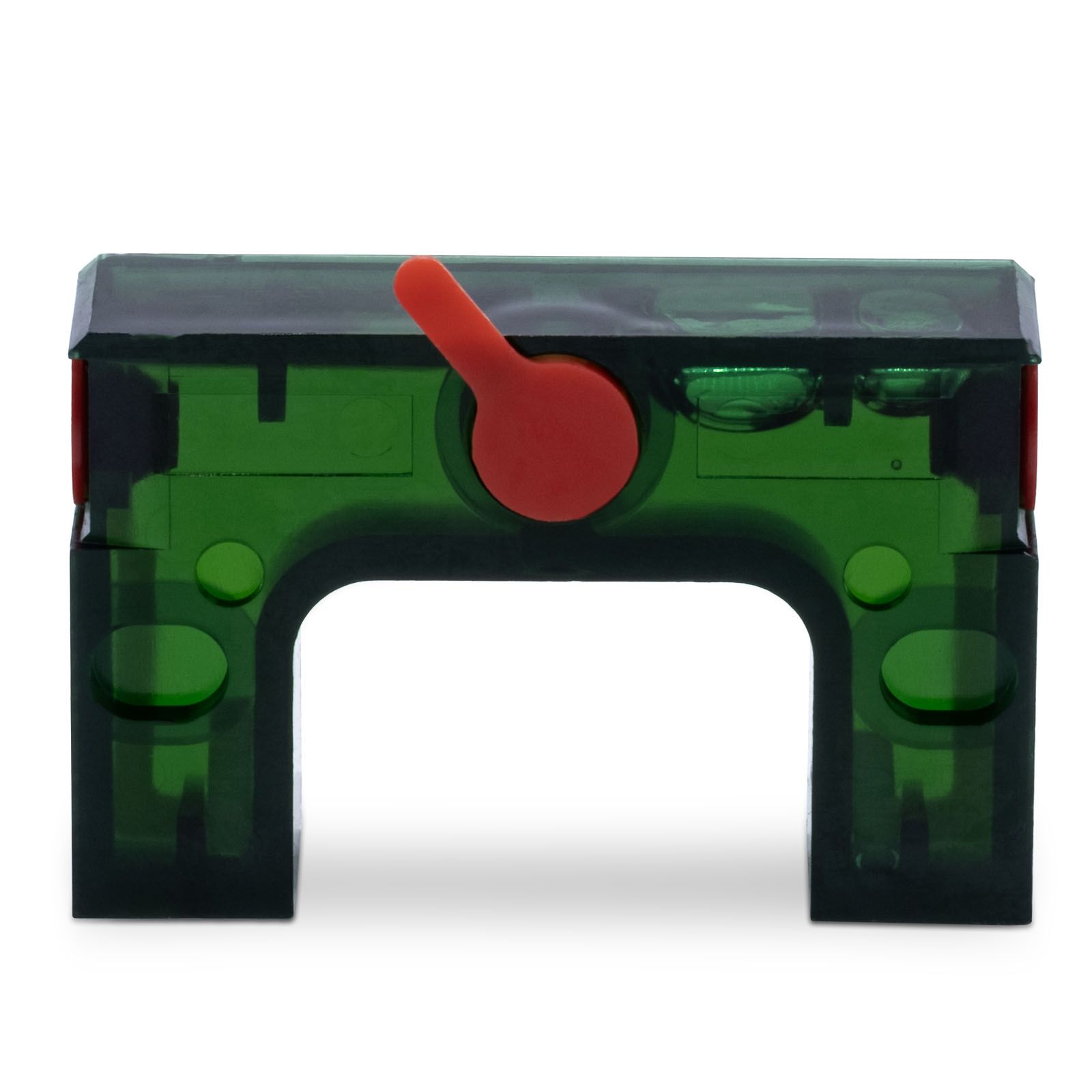

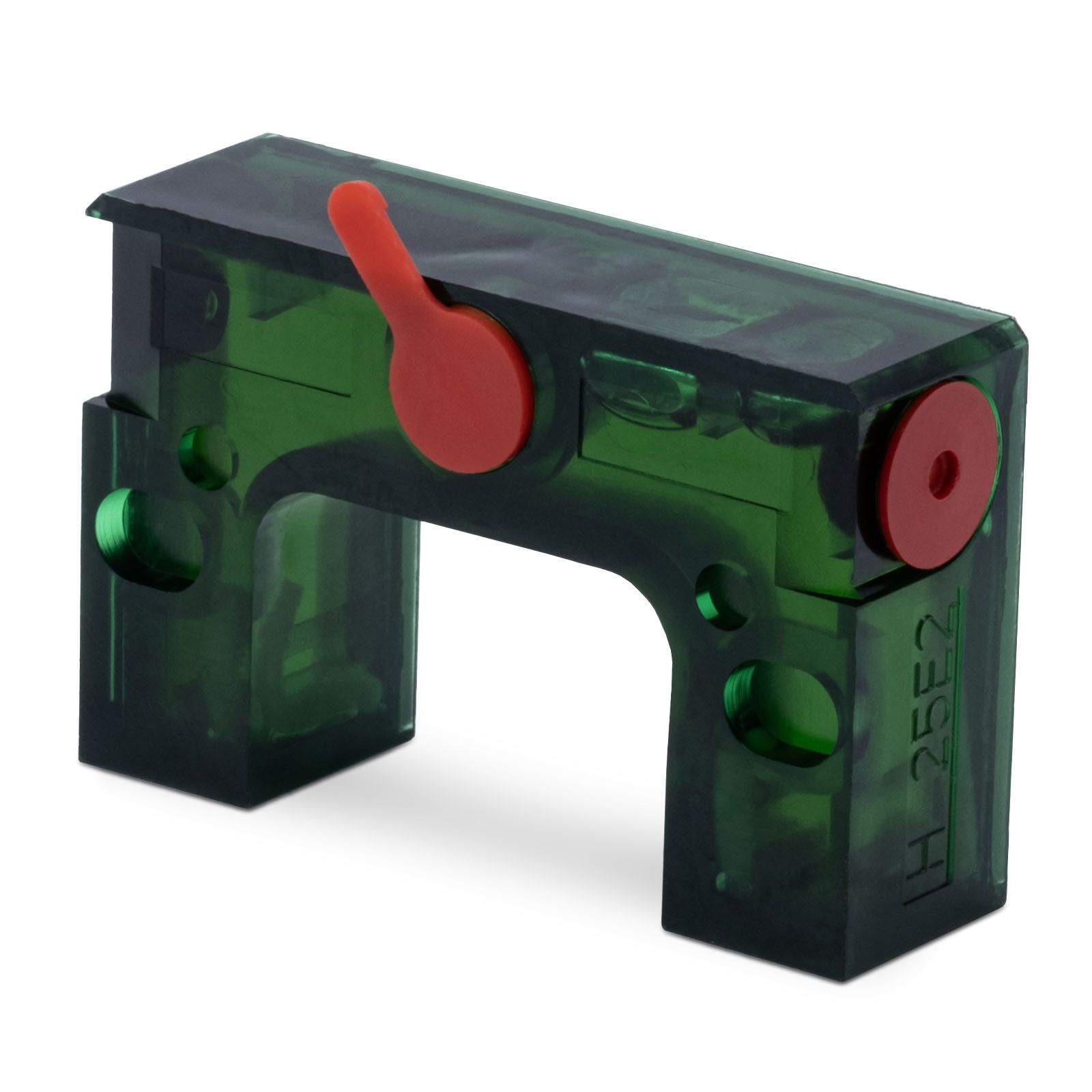

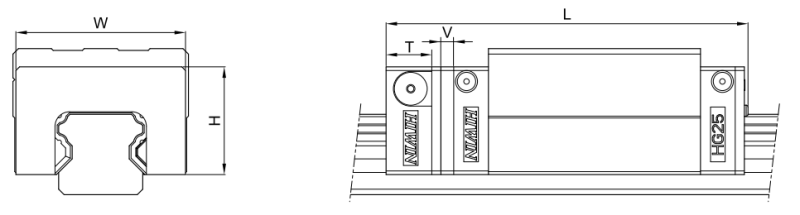

Смазывающий картридж HV20 предназначен для рельсовой направляющей HGR20 и каретки HGH/HGW20. Модель HV25 используется с направляющей HGR25 и кареткой HGH/HGW25. Картридж вкручивается в каретку через штуцер из комплекта, после чего заправляется маслом. Это простое решение, которое заметно упрощает обслуживание линейной системы.

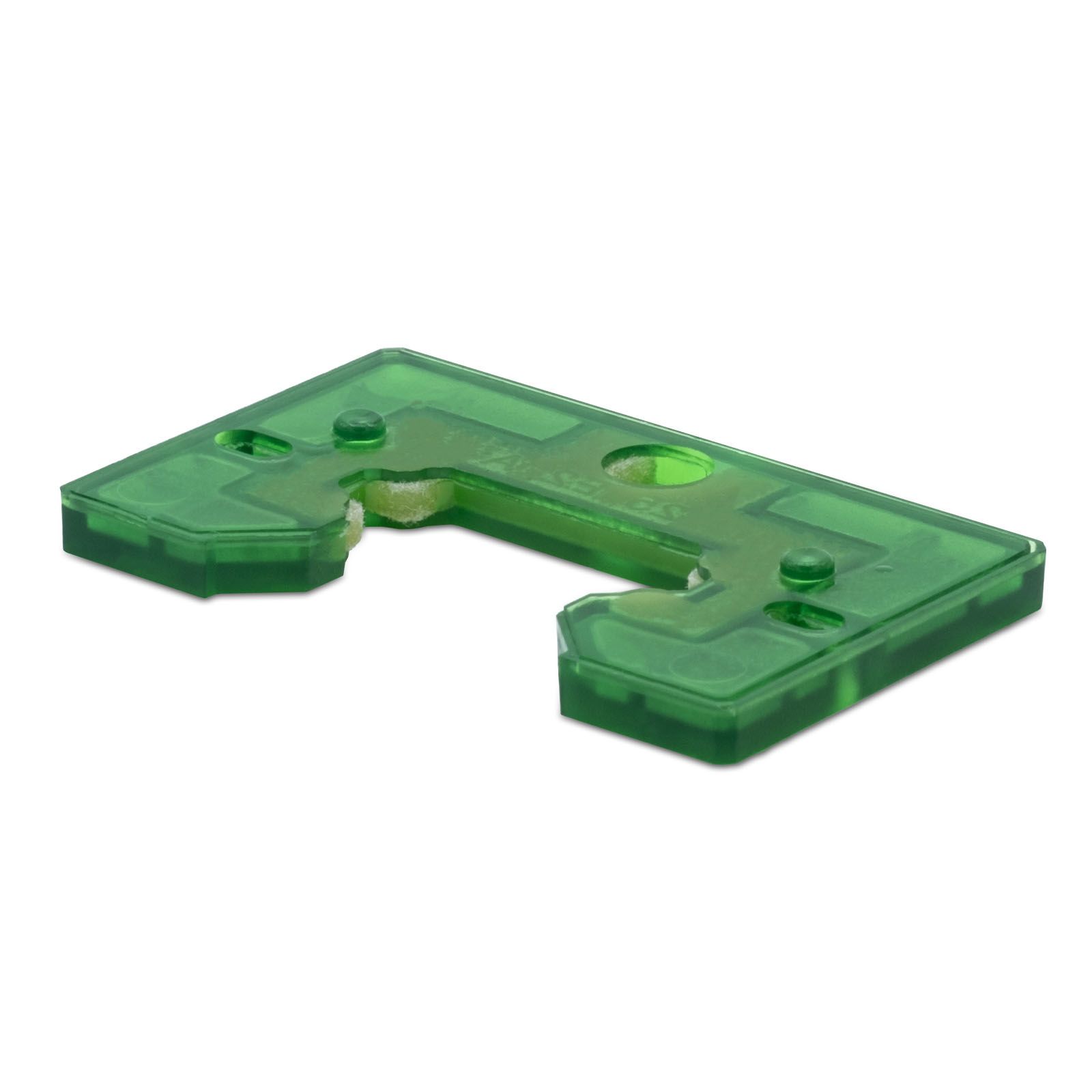

В сменном резервуаре модуля находится масло. За счет капиллярности губки оно постоянно наносится на рельс в четырех точках. Модуль устанавливается на торец каретки. Такая конструкция снижает расходы на обслуживание и продлевает срок службы направляющих. По данным производителя, максимальный пробег направляющей при использовании модуля увеличивается в 100 раз — со 100 км до 10 000 км.

Как работает смазочный модуль ?

Смазочные модули и скребки — вспомогательные компоненты линейных направляющих, которые обеспечивают длительный срок службы. Смазочные модули представляют собой встраиваемые картриджи с масляным резервуаром и системой равномерного распределения смазки по рабочим поверхностям. В зависимости от конструкции различают фетровые модули с пропитанным маслом наполнителем и модули с масляными каналами.

Скребки устанавливаются на торцах каретки и очищают рельс от загрязнений, стружки и пыли. Они производятся из стали, полиуретана или специальных композитных материалов с разной жесткостью. Компания Hiwin как один из ведущих производителей линейных направляющих разработала серию специализированных смазочных модулей  с увеличенным ресурсом и скребков повышенной износостойкости.

Преимущества картриджей HV20 и HV25

Основные преимущества модулей :

• до 100 раз больший срок службы направляющей;

• меньший расход денег на покупку масла;

• намного более редкое обслуживание направляющей, а во многих приложениях оно вообще не требуется;

• легко ставить на каретку и снимать;

• можно устанавливать на аналогичные каретки HSAC, TBI, THK, STAF и другие;

• допускается заправка разных масел в зависимости от технических условий.

Картриджи заправлены маслом Mobil SHC 636. Это синтетическое масло класса вязкости ISO VG 680. Оно совместимо с пластичными смазками на основе минеральных, углеводородных и эфирных масел, защищает от коррозии и обеспечивает малый коэффициент трения.

Установка и обслуживание

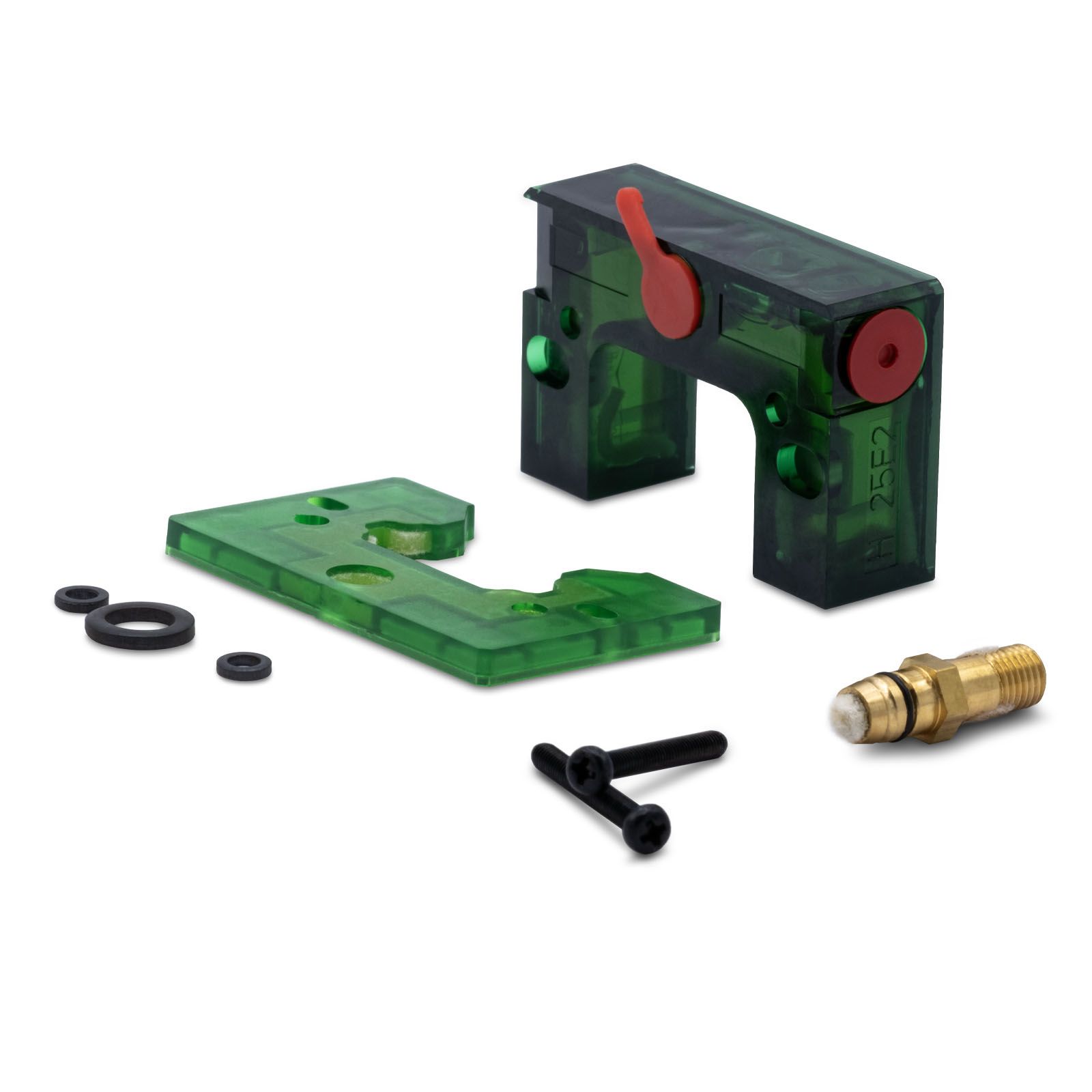

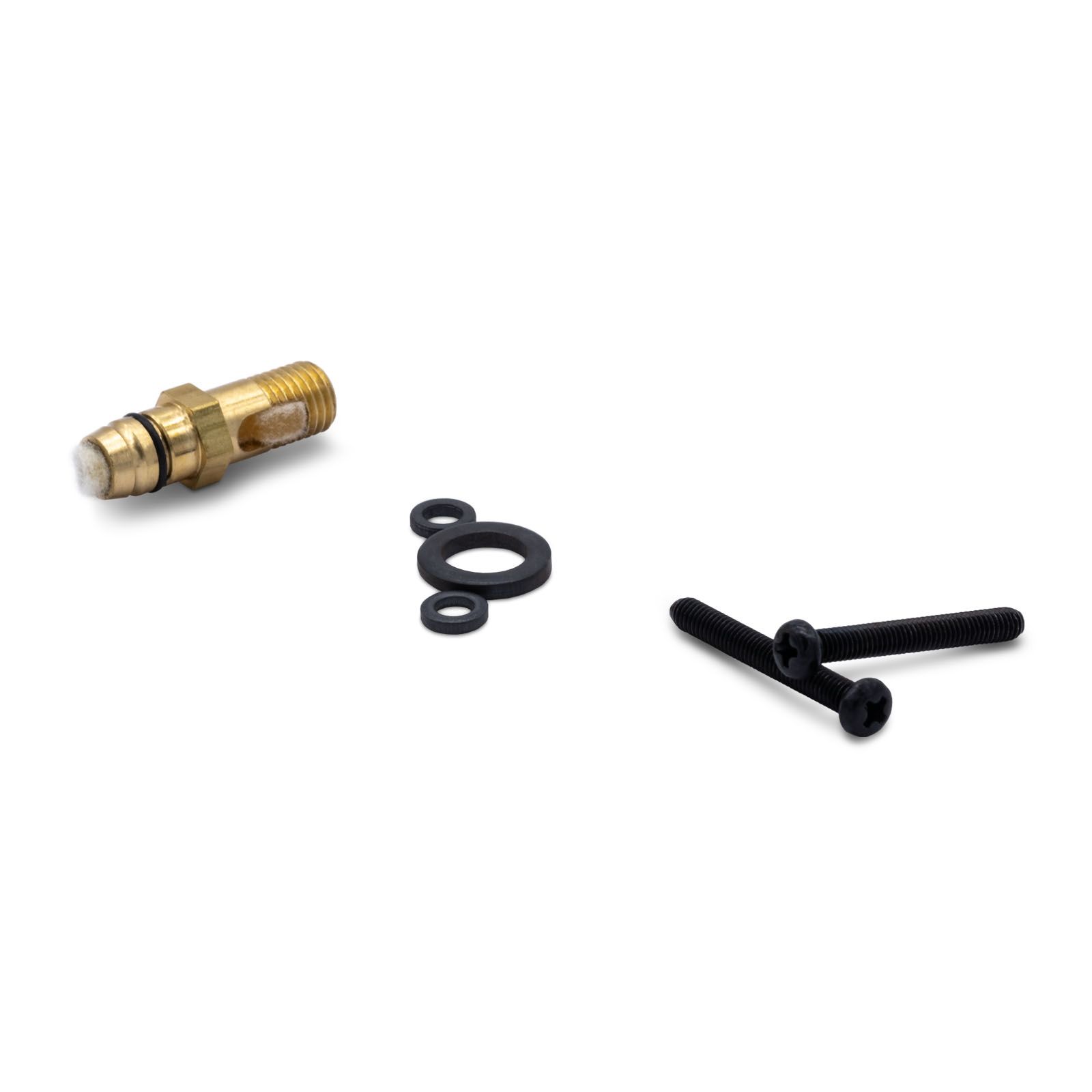

Порядок установки достаточно прост. В каретку вкручивается штуцер из комплекта, затем в него заправляется картридж с маслом. Модуль крепится на торец каретки. Важно использовать рекомендованный тип смазки и соблюдать чистоту при монтаже. Попадание стружки или пыли внутрь модуля снижает эффективность смазывания и может ускорить износ.

При выборе смазочных модулей следует учитывать рабочую температуру. Стандартный диапазон — от -20 до +80 °C. Тип используемой смазки обычно определяется вязкостью 32–68 сСт. Периодичность обслуживания зависит от условий эксплуатации и может составлять от 3 до 12 месяцев. В тяжелых режимах, при высокой загрузке и интенсивном стружкообразовании, проверку стоит проводить чаще.

Совместимость и сферы применения

Картриджи HV20 и HV25 применяются в станках с ЧПУ, работающих в условиях интенсивного стружкообразования, например при фрезеровании или точении металлов. Они востребованы в машиностроении, приборостроении, производстве оснастки и контрактной обработке. Совместимость с каретками HSAC, TBI, THK, STAF и другими аналогами делает модули E2 универсальным решением для модернизации оборудования.

Особенно важно использовать смазочные модули и скребки в комплексе. Скребок удаляет загрязнения с рельса, а картридж подает свежую смазку. Вместе они защищают направляющую от абразивного износа, коррозии и задиров. Для производств, где станок работает в несколько смен, это снижает простои и затраты на ремонт.

Что учитывать при выборе

Перед покупкой нужно определить типоразмер направляющей и каретки. Для HGR20 и HGH/HGW20 подходит HV20, для HGR25 и HGH/HGW25 — HV25. Затем стоит проверить совместимость с конкретной моделью каретки, условия работы, температуру и тип доступной смазки. Если оборудование работает в агрессивной среде или с обильной стружкой, лучше сразу предусмотреть износостойкие скребки.

Не стоит экономить на обслуживании линейных направляющих. Замена каретки или рельса обходится значительно дороже, чем своевременная установка смазочного картриджа. Модули снижают трудозатраты, уменьшают расход масла и помогают поддерживать стабильную точность обработки.

Заключение

Смазывающий картридж HV20 и HV25 — практичное решение для обслуживания линейных направляющих Hiwin и аналогов. Модули обеспечивают постоянную подачу масла, защищают рабочие поверхности от износа и коррозии, увеличивают пробег направляющей и сокращают простои оборудования. При правильном подборе типоразмера, масла и периодичности обслуживания такие картриджи становятся выгодным вложением в ресурс станка с ЧПУ.
