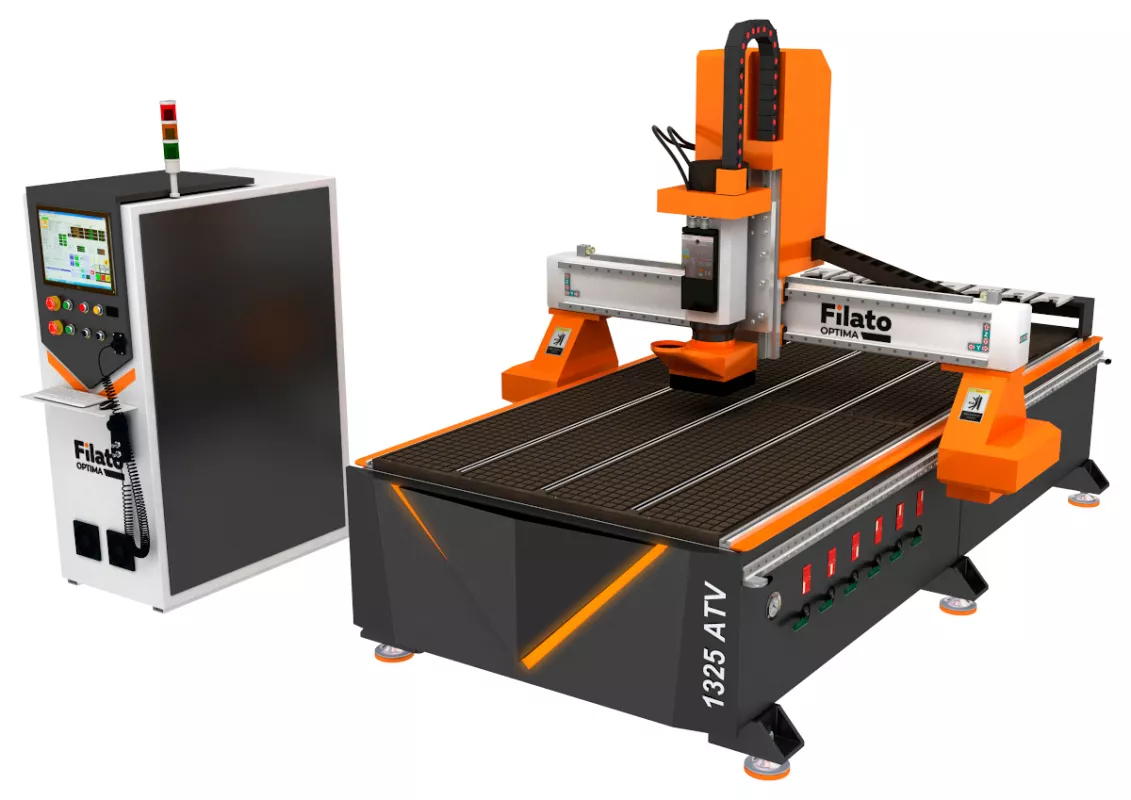

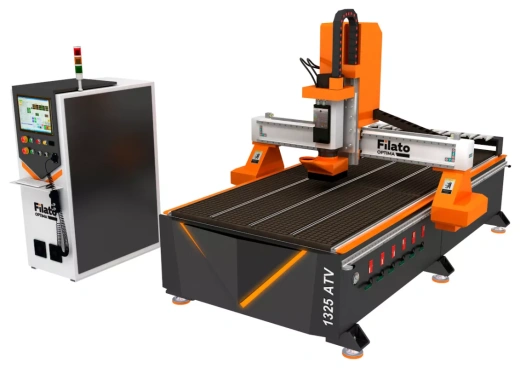

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 ATV

Filato Optima 1325 ATV: Инженерный баланс мощности и интеллекта

В сегменте широкоформатного оборудования с числовым программным управлением редко встречаются решения, которые одинаково эффективно справляются как с глубокой 3D-обработкой массивных пород дерева, так и с высокоскоростным раскроем листовых материалов. Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 ATV — это именно тот гибрид, где грубая сила шпинделя сочетается с ювелирной точностью сервоприводов и эргономикой промышленного станочного парка.

Данная модель позиционируется как флагманское решение для мебельных цехов, студий архитектурного декора, рекламных производств и мастерских по изготовлению сложных деревянных конструкций. Рассмотрим подробнее, какие инженерные решения делают этот станок эталоном надежности в своем классе.

Система управления: «Мозг» уровня промышленной автоматизации

Сердцем любого оборудования с ЧПУ является контроллер. В модели Filato Optima 1325 ATV установлена стойка управления SYNTEC 60CB. Это не просто пульт с кнопками, а полноценная промышленная вычислительная система, зарекомендовавшая себя на рынке как одна из самых стабильных и функциональных.

Главное преимущество SYNTEC перед бюджетными аналогами (вроде контроллеров на базе DSP или Mach3) — это замкнутый цикл обработки. Система в режиме реального времени отслеживает позиционирование инструмента, исключая потерю шагов даже при экстремальных нагрузках. Интерфейс контроллера интуитивно понятен оператору, но при этом позволяет реализовывать сложнейшие траектории 5-осевой обработки (при соответствующей комплектации) и управлять внешними агрегатами.

Интеграция SYNTEC 60CB в станок Optima 1325 ATV обеспечивает:

• Высокую скорость обработки сложных контуров без эффекта «ступеньки» на криволинейных поверхностях.

• Возможность работы с большими управляющими программами (G-код) без зависаний и торможений.

• Диагностику состояния узлов — оператор всегда видит текущие нагрузки на шпиндель и сервоприводы, что позволяет предотвращать аварийные ситуации.

Шпиндель HQD 9 кВт с патроном ISO30: Сила и универсальность

Если контроллер — это мозг, то шпиндель — это мускулы станка. Filato Optima 1325 ATV оснащается водяным охлаждением шпинделя мощностью 9 кВт производства известного бренда HQD. Использование именно водяного охлаждения (а не воздушного) позволяет работать в круглосуточном режиме без перегрева инструмента, что критически важно для серийного производства.

Ключевая особенность данной модификации — посадка ISO30 (конус ISO 30). Это переход от «бытовых» цанг ER-32/ER-25 к профессиональному инструментальному оснащению.
Что дает ISO30 пользователю:

1. Высокая жесткость зажима. Патрон ISO30 обеспечивает идеальное центрирование и минимальное биение инструмента, что продлевает жизнь режущей кромки фрез.

2. Повышенная надежность фиксации. Механизм зажима позволяет работать с тяжелым инструментом (например, крупные пазовые или профильные фрезы), не опасаясь вырывания инструмента при резких ускорениях.

3. Универсальность. Владелец станка получает доступ к огромному парку стандартизированного инструмента, используемого на вертикальных обрабатывающих центрах.

Мощности 9 кВт достаточно для прохода в листовом металле (алюминий, композит) и для черновой выборки массива дерева на глубину до 20–30 мм за проход.

Сервоприводы Leadshine с обратной связью: Движение без погрешностей

Отличительной чертой премиального сегмента станков 1325 является использование настоящих сервоприводов, а не шаговых двигателей. В модели Filato Optima 1325 ATV установлены серводвигатели Leadshine мощностью 750 Вт, работающие в замкнутой системе с обратной связью.

В чем разница? Обычные шаговые двигатели могут пропускать шаги при превышении момента сопротивления (например, при резком торможении или вязкой заготовке). Станок продолжает «думать», что едет по координатам, но реальное положение инструмента смещается, что ведет к браку.

Серводвигатели Leadshine с энкодером (обратной связью) исключают это явление. Контроллер SYNTEC постоянно получает информацию о реальном положении портала и каретки, моментально корректируя импульсы. Это гарантирует высочайшую точность позиционирования (повторяемость) на всем поле обработки. Мощности 750 Вт достаточно для быстрого перемещения тяжелого портала (до 60 м/мин холостого хода), что сокращает время цикла обработки деталей.

Комбинированная система фиксации заготовки: Вакуум и механика

Пожалуй, самым важным аспектом для оператора является удобство крепления материала. Filato Optima 1325 ATV предлагает гибридное решение, объединяющее два типа фиксации.

Комбинированный вакуумный стол

В отличие от стандартных вакуумных столов с жесткой зональностью, здесь реализована комбинированная конструкция. Поверхность стола фрезерована с высокоточными пазами и разделена на независимые зоны вакуума. Мощная вакуумная система позволяет надежно удерживать листовые материалы: фанеру, МДФ, пластики, акрил и даже тонкие шпонированные панели.
Преимущества этой конструкции:

• Быстрая смена материала без использования механических струбцин.

• Возможность обработки по всей площади стола без риска «подрыва» заготовки фрезой.

Т-пазы для механической фиксации

Производство не всегда состоит из обработки цельных листов. Для работы с мелкосерийными заготовками, массивом дерева, обрезками или материалами, не подлежащими вакуумной фиксации (например, пористыми породами), предусмотрены Т-пазы. Это стандартизированные канавки, расположенные в рабочем столе.
Наличие Т-пазов позволяет:

• Использовать стандартные прижимные кулачки и струбцины.

• Закреплять высокие заготовки, которые не могут быть удержаны вакуумом.

• Обрабатывать заготовки сложной геометрии без изготовления специальной оснастки.

Сфера применения и экономическая эффективность

Благодаря сочетанию мощного привода подачи (сервы Leadshine), высокооборотного шпинделя HQD и жесткой станины, Filato Optima 1325 ATV показывает выдающиеся результаты в следующих отраслях:

• Мебельное производство: раскрой ЛДСП, МДФ, фасадов (в том числе фрезерованных), сверление отверстий под фурнитуру, создание мебельного декора.

• Деревообработка: изготовление лекал, форм, объемная резьба, производство лестниц, резных элементов фасадов зданий.

• Рекламная индустрия: высокоскоростная резка композитных материалов, алюминия, оргстекла, изготовление вывесок, объемных букв.

• Обработка камня и металла: при использовании соответствующих режимов резки и охлаждения возможна обработка мрамора, гранита (тонкая гравировка), алюминия, латуни и мягких сплавов.

Надежность и ресурс

Станок построен на массивной сварной станине, прошедшей этап старения (вибрационную обработку) для снятия внутренних напряжений металла. Это гарантирует, что геометрия стола не изменится спустя годы интенсивной эксплуатации. Направляющие и реечная передача имеют систему автоматической смазки, что упрощает регламентные работы и продлевает ресурс механизмов.

Технические особенности вкратце:

• Рабочее поле: 1300 x 2500 мм (стандартный формат для листовых материалов).

• Тип направляющих: Hiwin (или аналоги премиум-класса) с высокой грузоподъемностью.

• Передача: реечная по осям X и Y, шарико-винтовая пара (ШВП) по оси Z для максимальной жесткости вертикального перемещения.

Заключение

Фрезерно-гравировальный станок с ЧПУ Filato Optima 1325 ATV — это выбор профессионалов, ориентированных на качество и производительность. Это оборудование не требует постоянных доработок и модернизаций «в поле». Оно готово к работе 24/7 благодаря промышленным компонентам: интеллектуальной стойке SYNTEC, надежному шпинделю HQD 9 кВт с патроном ISO30 и мощным сервоприводам Leadshine.

Гибкость фиксации материала (вакуум + Т-пазы) делает станок универсальным инструментом, способным адаптироваться под любые задачи — от единичного производства эксклюзивных изделий до выполнения крупных серийных заказов. Инвестиции в данную модель — это вклад в стабильность технологического процесса и минимальные риски брака, обусловленные человеческим фактором или износом бюджетных комплектующих.
