100 вольт в раме станка: история одного удара током. Заземление станка

«Ничто так не бодрит, как сотня вольт на корпусе собственного оборудования».
Эту фразу я теперь повторяю каждому клиенту, который экономит на заземлении.

Недавно меня вызвали на диагностику СО2-лазерного станка. Обычный выезд, обычная мастерская. Подключаю приборы, касаюсь металлической рамы – и меня прошивает разрядом. Напряжение оказалось всего 100 В, но этих «всего» хватило, чтобы мышцы свело, а настройка оборудования превратилась в квест на выживание.

Пока заказчик выяснял отношения с арендодателем, я решил: нужно ещё раз, доступно и с цифрами, объяснить, почему заземление – не прихоть электрика, а железное правило для любого станка, бойлера или холодильника.

Почему на корпусе появляется 100 вольт?

В исправной электрической сети потенциал на заземлённых металлических частях оборудования должен стремиться к нулю. Но если заземление отсутствует или сделано с нарушениями, на корпусе возникает так называемое напряжение прикосновения.

Откуда оно берётся?

• Наводки от силовых кабелей. Рядом с питающим проводом всегда есть электромагнитное поле. Оно индуцирует небольшой потенциал на незаземлённом корпусе. Чаще всего это 30–100 В – то, что я и измерил.

• Утечки через ёмкостную связь. В импульсных блоках питания (а они стоят в лазерах, ЧПУ, компьютерах) есть фильтры помех. Без заземления эти микротоки скапливаются на металле.

• Повреждение изоляции. Самая опасная причина. Если фаза коснулась корпуса внутри станка, на нём окажется все 220 В. Но даже 100 В при высокой влажности или мокрых руках могут стать смертельными.

В моём случае виной всему оказалась старая проводка в здании: в розетке не было защитной жилы PE (Protective Earth). Станок стоял на бетонном полу с арматурой – вот и получился «бодрящий» эффект.

Что такое заземление и как оно работает?

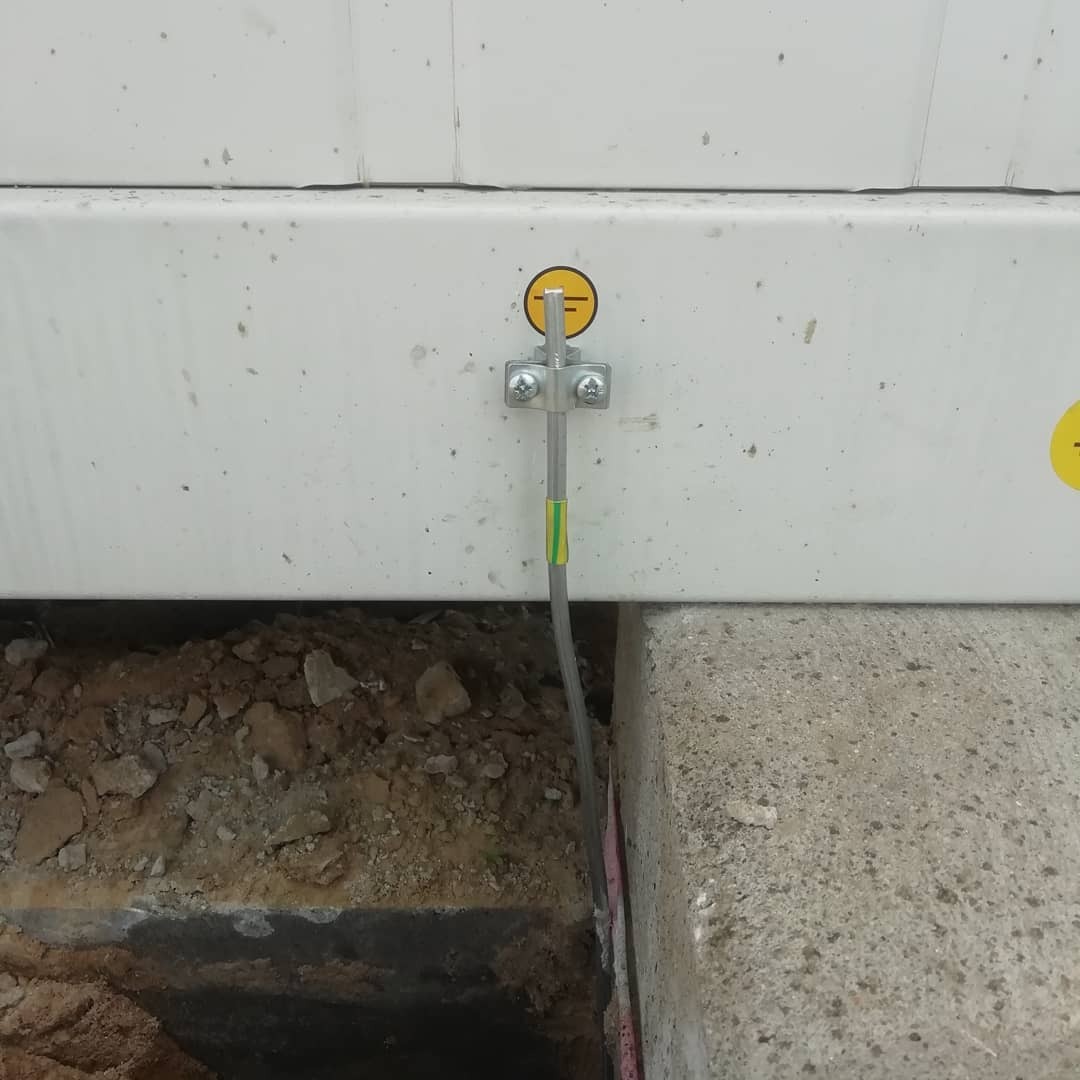

Заземление – это преднамеренное электрическое соединение металлических частей оборудования, которые в норме не находятся под напряжением, с землёй (контуром заземления). Сопротивление этого соединения должно быть минимальным – не более 4 Ом для обычных мастерских и 2 Ом для взрывоопасных зон.

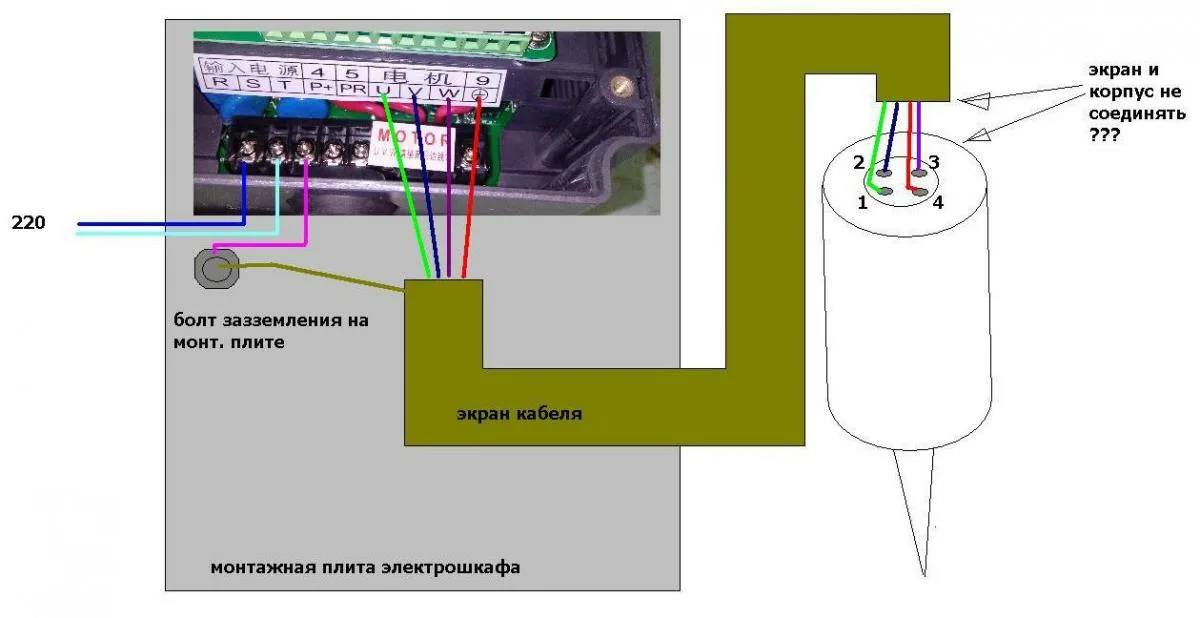

Как выглядит правильная система:

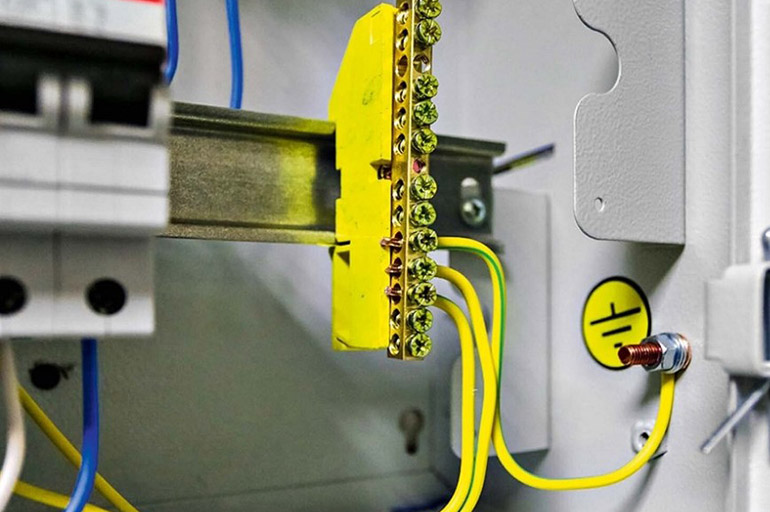

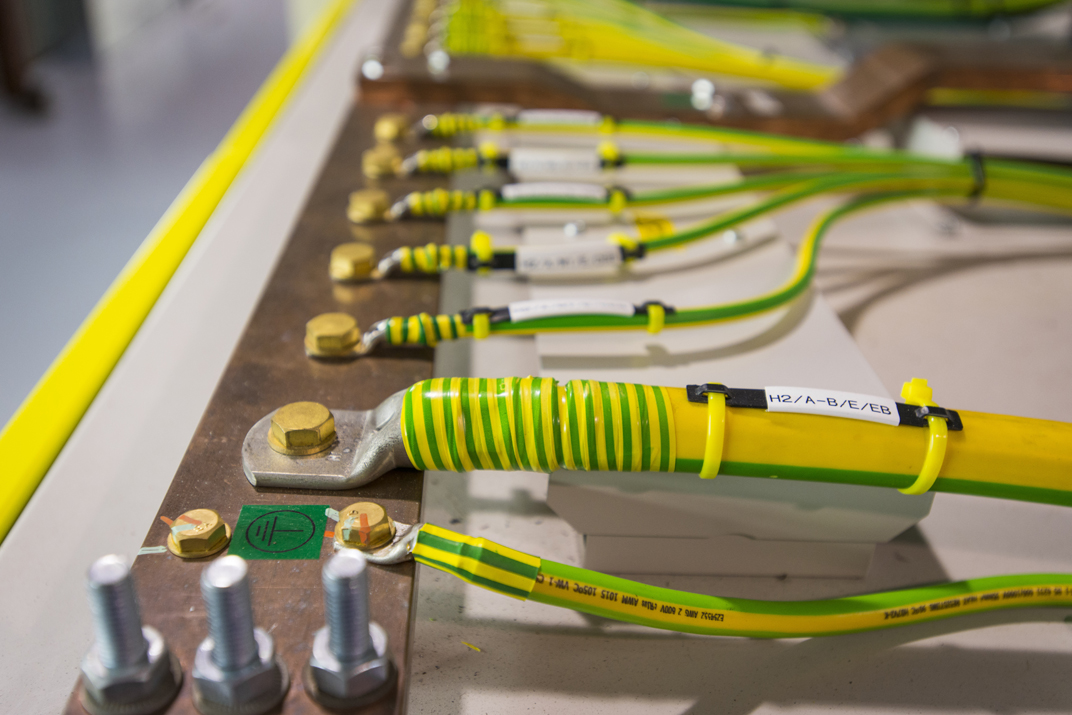

1. В распределительном щитке есть шина заземления (обычно жёлто-зелёная).

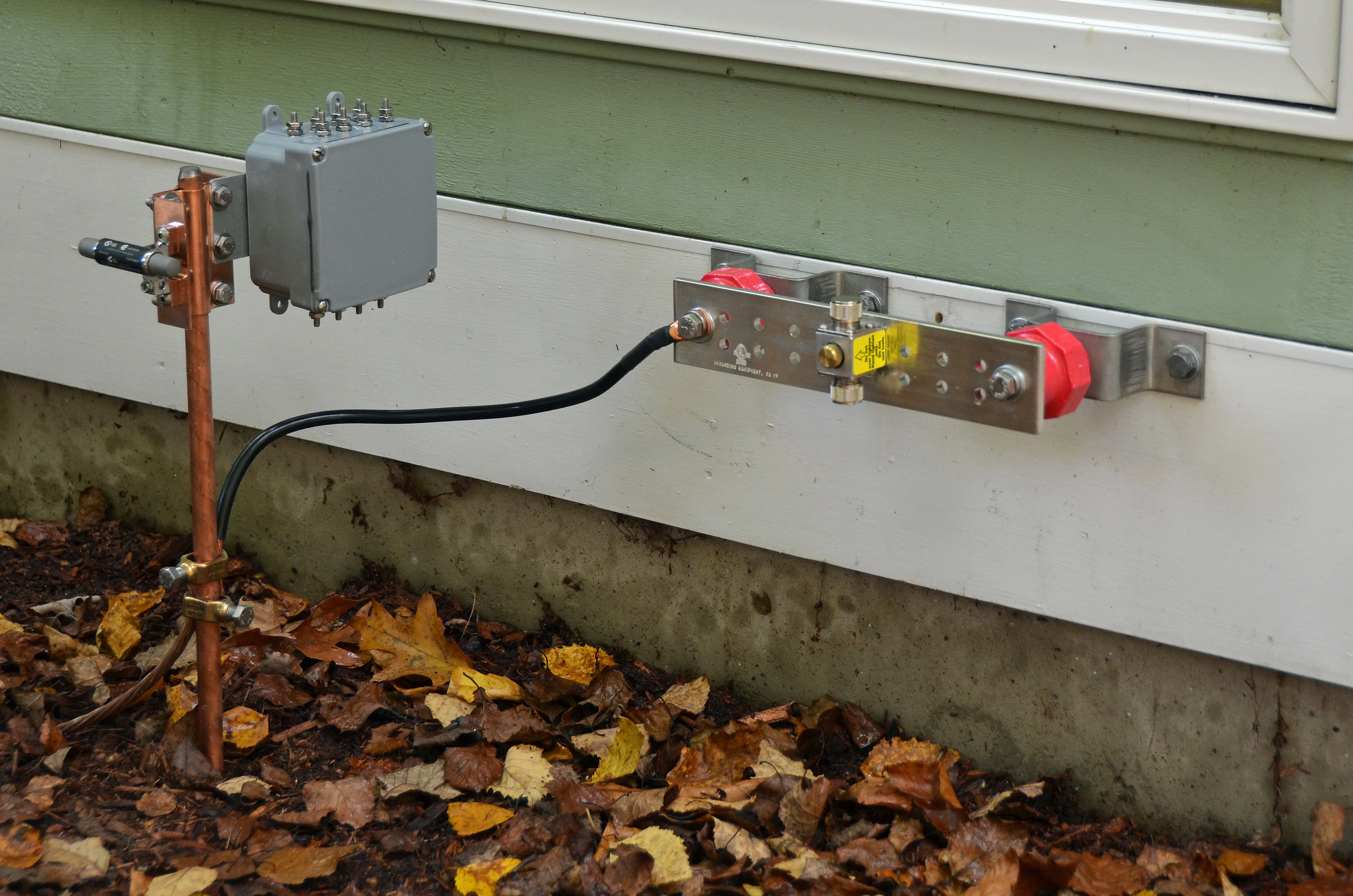

2. От неё идёт толстый проводник к заземляющему устройству – металлической конструкции, заглублённой в грунт (уголки, полосы, штыри).

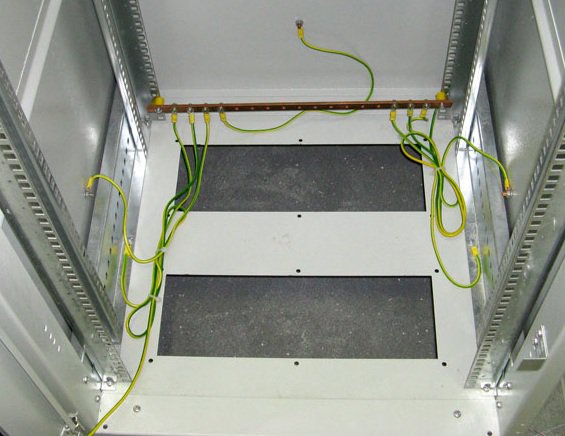

3. К этой же шине подключаются все розетки (через отдельную жилу в кабеле) и все металлические корпуса оборудования.

Если внутри станка фаза замкнёт на корпус, ток мгновенно потечёт по пути наименьшего сопротивления – в землю по защитному проводнику. При этом возникает короткое замыкание, и автоматический выключатель (или УЗО) отключит линию за доли секунды. Человек, коснувшийся корпуса в этот момент, получит лишь малую долю тока – остальное уйдёт в контур.

Важный нюанс: дифференциальный автомат (УЗО + автомат) корректно срабатывает только при наличии полноценного заземления. Без PE-проводника устройство может не заметить утечку на корпус, потому что ток будет искать путь через тело человека – а это уже трагедия.

Четыре причины, почему заземление необходимо каждому станку

1. Функциональное заземление – для чистой работы электроники

Многие думают, что заземление нужно только для безопасности. Нет, оно ещё и обеспечивает стабильность оборудования. Особенно это касается:

• Станков с водяным охлаждением (СОЖ, лазерные трубки). Вода – отличный проводник. Если на корпусе есть потенциал, а оператор касается мокрой детали, удар током гарантирован.

• Высокочастотных устройств (лазерные источники, инверторы, драйверы шаговых двигателей). Без заземления наводки могут сбивать логику контроллера, вызывать ложные срабатывания и сбои в управлении.

• Компьютеров и периферии. Плавающий потенциал на корпусе ПК или станции ЧПУ – верный способ убить USB-порты или интерфейсные платы.

Производители прямо указывают в инструкциях: «Оборудование должно быть заземлено». Это не рекомендация – это условие нормальной работы.

2. Защитное заземление – от удара током

Самое очевидное. Человеческое тело имеет сопротивление около 1 кОм (в мокром состоянии – ещё меньше). При напряжении 100 В через тело потечёт ток около 100 мА. Это уже фибрилляция желудочков сердца – смертельная опасность.

Защитное заземление снижает напряжение прикосновения до безопасного уровня (менее 50 В) и обеспечивает быстрое отключение аварийного участка. Без него вы остаётесь один на один с «бодрящим» станком.

3. Молниезащитное заземление – для грозовой безопасности

Это уже про здание целиком. Даже если станок стоит внутри, при прямом ударе молнии в крышу или стену разряд может пойти по металлическим коммуникациям. Заземлённый корпус станка становится частью пути молнии – но только если контур выполнен по всем правилам (сопротивление менее 10 Ом, выравнивание потенциалов). В противном случае техника превратится в груду оплавленного металла, а человек рядом – в статистику.

4. Законное заземление – чтобы не платить штрафы и не закрывать мастерскую

Правила устройства электроустановок (ПУЭ) – не просто книга для электриков. Это нормативный документ, нарушение которого влечёт административную ответственность.

Конкретные пункты:

• ПУЭ 1.7.29 – обязывает заземлять открытые проводящие части электроустановок.

• ПУЭ 1.7.30 – определяет, что такое защитное заземление и где оно обязательно.

За отсутствие заземления на производственном оборудовании штрафуют:

• должностных лиц – до 15 000 рублей;

• юридических лиц – до 100 000 рублей или приостановка деятельности до 90 суток.

Для многих мастеров закрытие на три месяца – это банкротство. Так что заземление – ещё и экономическая необходимость.

Как проверить, есть ли заземление у вашего станка?

Самый простой способ – мультиметр. Но делать это нужно аккуратно.

Алгоритм для подготовленного человека:

1. Установите мультиметр в режим измерения переменного напряжения (диапазон 200–750 В).

2. Измерьте напряжение между фазой (L) и нулём (N) в розетке. Должно быть около 220–230 В.

3. Затем измерьте между фазой (L) и заземляющим контактом розетки (PE, обычно сверху или снизу). Показания должны быть те же 220–230 В.

4. Измерьте между нулём (N) и заземлением (PE). Норма – от 0 до 3–5 В (несколько вольт за счёт наводок).

Если между N и PE больше 10 В или напряжение плавает – заземление плохое. Если мультиметр показывает 0 В при измерении L-PE – заземления нет вообще.

Но! Даже если прибор показал наличие PE-контакта, это не гарантирует, что он реально соединён с контуром. Бывают розетки, где «земля» замкнута на ноль или просто болтается в воздухе. Лучший способ – вызвать электрика с мегаомметром или специальным тестером сопротивления заземления.

Типичные ошибки и мифы о заземлении

Миф 1: «Заземление можно заменить УЗО».
Нет. Устройство защитного отключения разрывает цепь при утечке тока, но без заземления эта утечка может произойти через человека. УЗО + заземление работают в паре, но не заменяют друг друга.

Миф 2: «Достаточно зануления (соединить корпус с рабочим нулём)».
В старых домах (система TN-C) так делали, но это опасно. При обрыве нуля на корпусе станка окажется фаза. Современные ПУЭ запрещают зануление для стационарного оборудования – только отдельный PE-проводник.

Миф 3: «Можно заземлиться на батарею отопления или водопровод».
Категорически нельзя. Эти трубы могут иметь контакт с землёй, но их сопротивление непредсказуемо, а при ремонте трубу могут заменить на пластик – и заземление исчезнет. Кроме того, в случае утечки тока вы поставите под удар всех соседей, которые коснутся той же батареи.

Что делать, если заземления нет – временные решения

Пока вы не сделали полноценный контур (а это стоит от 10 000 до 30 000 рублей в зависимости от грунта и региона), можно снизить риск:

1. Установите УЗО с током утечки 10 мА (для влажных помещений) или 30 мА (для сухих). Оно не заменит заземление, но отключит питание при появлении опасной утечки.

2. Используйте разделительный трансформатор 1:1 для питания станка. Он гальванически развяжет сеть – даже коснувшись фазы после трансформатора, вы не замкнёте цепь через землю.

3. Наденьте диэлектрические коврики перед станком и работайте в обуви на толстой резиновой подошве.

4. Периодически проверяйте сопротивление изоляции кабелей и моторов (мегаомметром). Пробой изоляции без заземления – главная опасность.

Но всё это – полумеры. Единственное правильное решение: заказать монтаж контура заземления у лицензированной организации и получить протокол измерений.

Реальный случай из практики: как 100 вольт превратились в 220

В моей памяти есть другой клиент – фрезеровщик с ЧПУ. Он жаловался на «пощипывание» при работе с СОЖ. Я измерил напряжение между корпусом станка и влажным полом – 80–90 В. Посоветовал сделать заземление. Клиент отмахнулся: «Ерунда, привык».

Через два месяца приходит вызов – станок «бьётся» током, искрит при касании. Приезжаю – на корпусе 220 В. Разобрали – оказалось, перетёрлась изоляция провода нагревателя шпинделя, и фаза замкнула на станину. Хорошо, что в тот момент оператор стоял на резиновом коврике. Сделали заземление, установили УЗО – с тех пор тишина.

Этот пример – лучшее доказательство: 100 В на раме – это сигнал. Не игнорируйте его. Завтра может быть 220.

Резюме: что запомнить

• Любой незаземлённый металлический корпус – источник потенциальной опасности. Холодильник, стиральная машина, лазерный станок, ПК – все они могут оказаться под напряжением.

• Заземление решает три задачи: защищает людей, обеспечивает стабильность работы электроники и выполняет требования закона.

• Проверить наличие заземления просто мультиметром, но лучше вызвать специалиста с измерителем сопротивления.

• Не верьте мифам про батареи и зануление – делайте отдельный контур PE.

• 100 вольт на раме – это не «чуть-чуть», это аварийная ситуация. Устраняйте причину, а не привыкайте к «бодрящему» эффекту.

И последнее: если вас ударило током от станка – даже слабо – обязательно проверьте всю цепочку: розетку, кабель, контур заземления, автоматы в щитке. Ваше здоровье и жизнь стоят того, чтобы потратить пару часов и пару тысяч рублей на безопасность.

Берегите себя и своих сотрудников. Заземление – не роскошь, а рабочий инструмент выживания в мире высоких напряжений.
