Торцовочный станок IRONMAC TR 400 (M)

Торцовочный станок IRONMAC TR 400 (M): подробный обзор технических характеристик и возможностей

В современном деревообрабатывающем производстве скорость и точность торцовки заготовок напрямую влияют на производительность цеха. Торцовочный станок IRONMAC TR 400 (M) представляет собой профессиональное решение для предприятий, которым необходим надёжный аппарат для поперечного раскроя пиломатериалов. В этом обзоре мы детально разберём его технические возможности, конструктивные особенности и сферы применения.

Общее устройство и конструкция

IRONMAC TR 400 (M) относится к классу торцовочных станков с нижним расположением пильного диска. Такая компоновка обеспечивает удобный доступ к зоне реза и упрощает процесс загрузки заготовок. Станок имеет сварную станину, которая обеспечивает жёсткость конструкции и минимизирует вибрации во время работы. Габаритные размеры оборудования составляют 2900 мм в длину, 930 мм в ширину и 1100 мм в высоту, а общий вес достигает 300 кг.

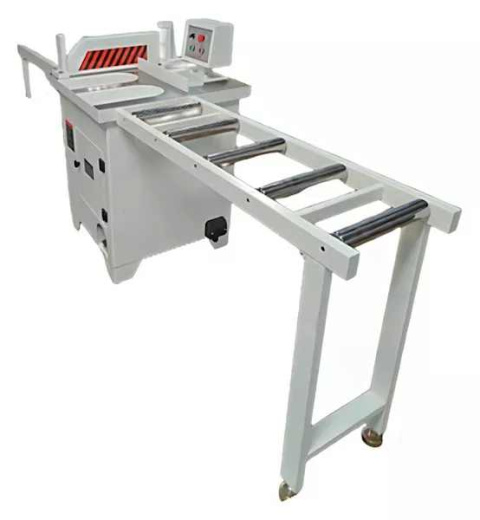

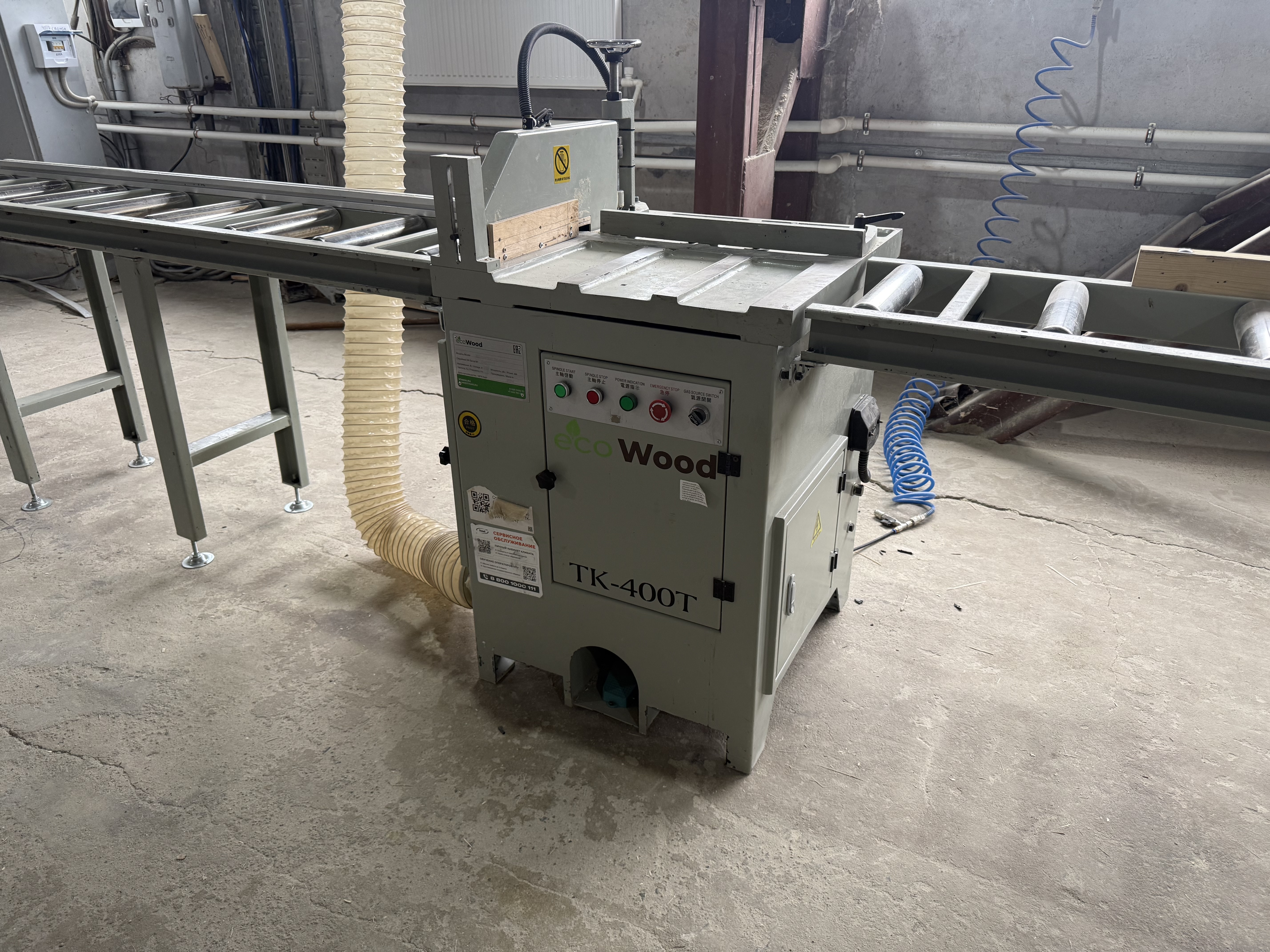

Рабочая зона организована двумя рольгангами — подающим размером 1200×340 мм и принимающим размером 1000×340 мм. Такое решение обеспечивает удобную подачу длинномерных заготовок и их плавный приём после распиловки.

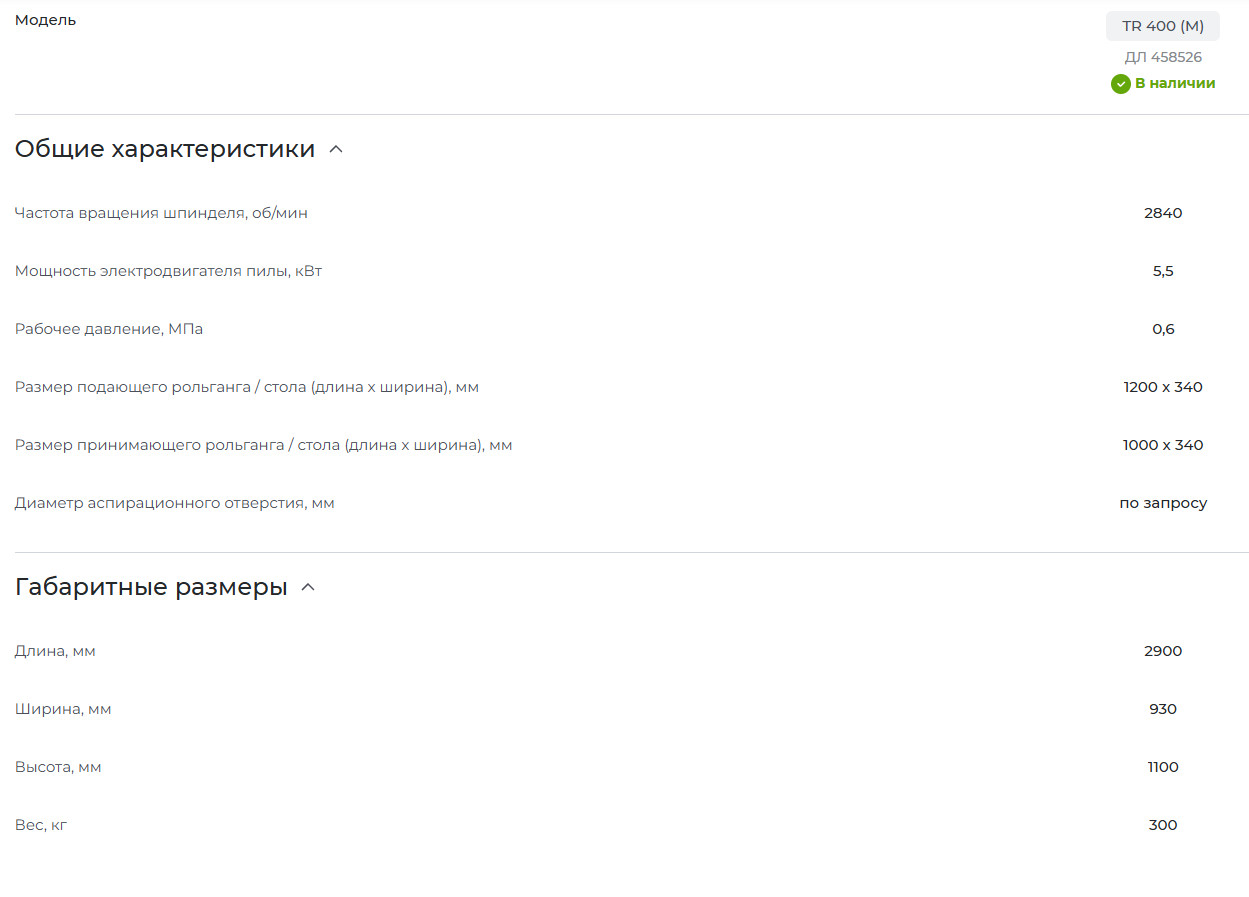

Технические характеристики

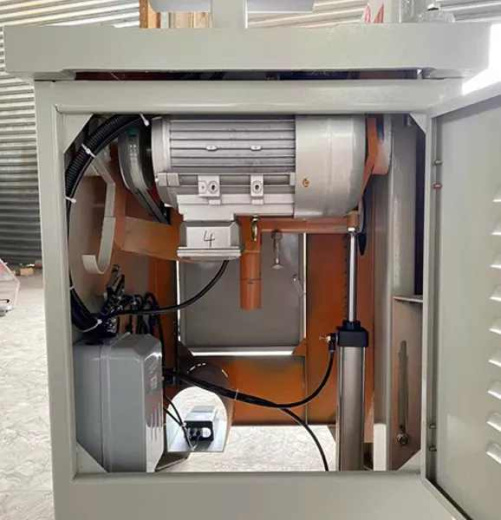

Станок оснащён асинхронным электродвигателем мощностью 5,5 кВт, который разгоняет шпиндель до частоты вращения 2840 оборотов в минуту. Этого достаточно для чистовой обработки большинства пород древесины и материалов на её основе.

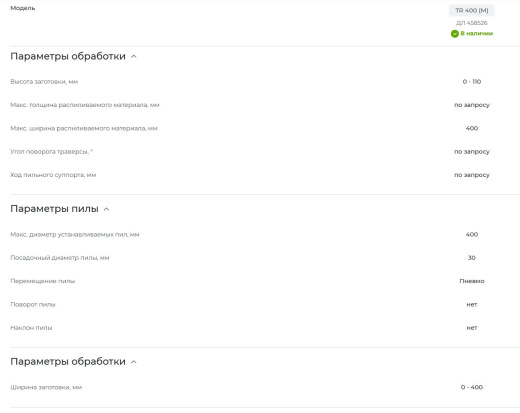

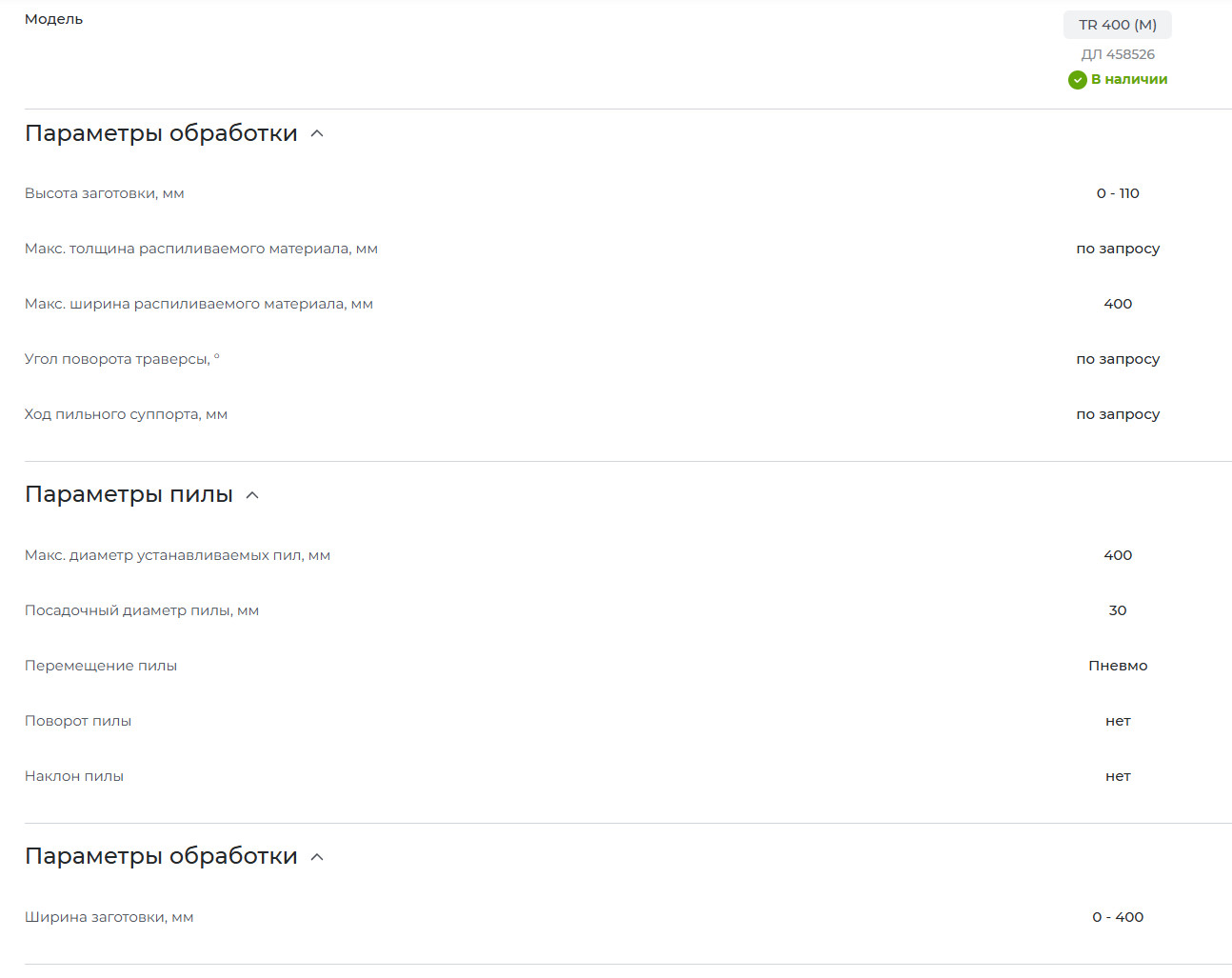

Ключевые параметры обработки:

• Максимальная ширина пропила — 400 мм

• Максимальная высота заготовки — 110 мм

• Посадочный диаметр пильного диска — 30 мм

• Наружный диаметр пилы — 400 мм

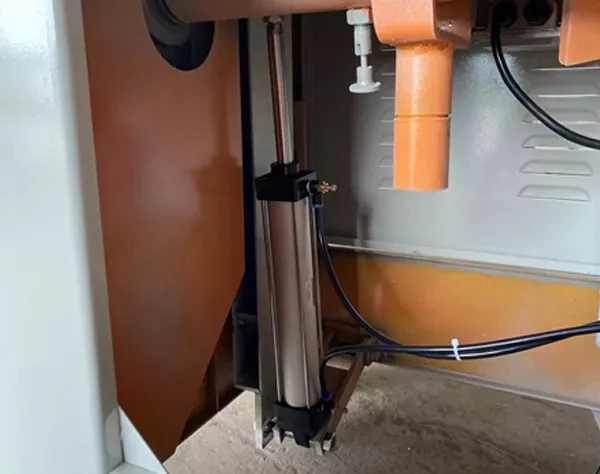

Важной особенностью является пневматический привод подачи пильного суппорта. Рабочее давление в пневмосистеме составляет 0,6 МПа. Это обеспечивает плавное и контролируемое перемещение пилы в зону реза, что положительно сказывается на качестве пропила и снижает нагрузку на оператора.

Пильный шпиндель не имеет механизмов наклона или поворота, что характерно для станков данной ценовой категории, ориентированных на прямые торцовочные резы. Вместе с тем, конструкция оснащена стопором пильного вала, который значительно упрощает и ускоряет замену пильных дисков, позволяя оператору фиксировать вал при откручивании крепёжной гайки.

Преимущества и функциональные особенности

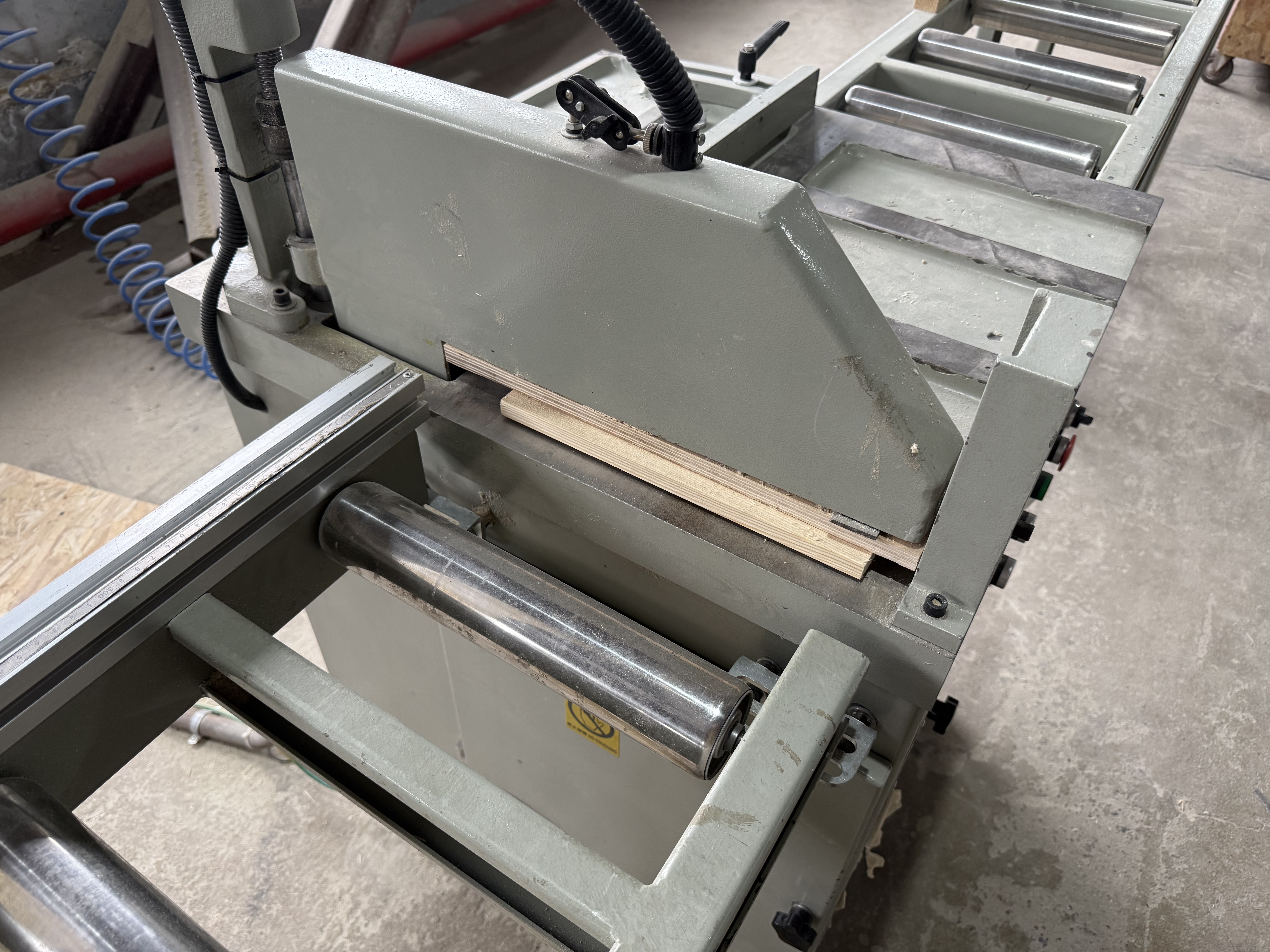

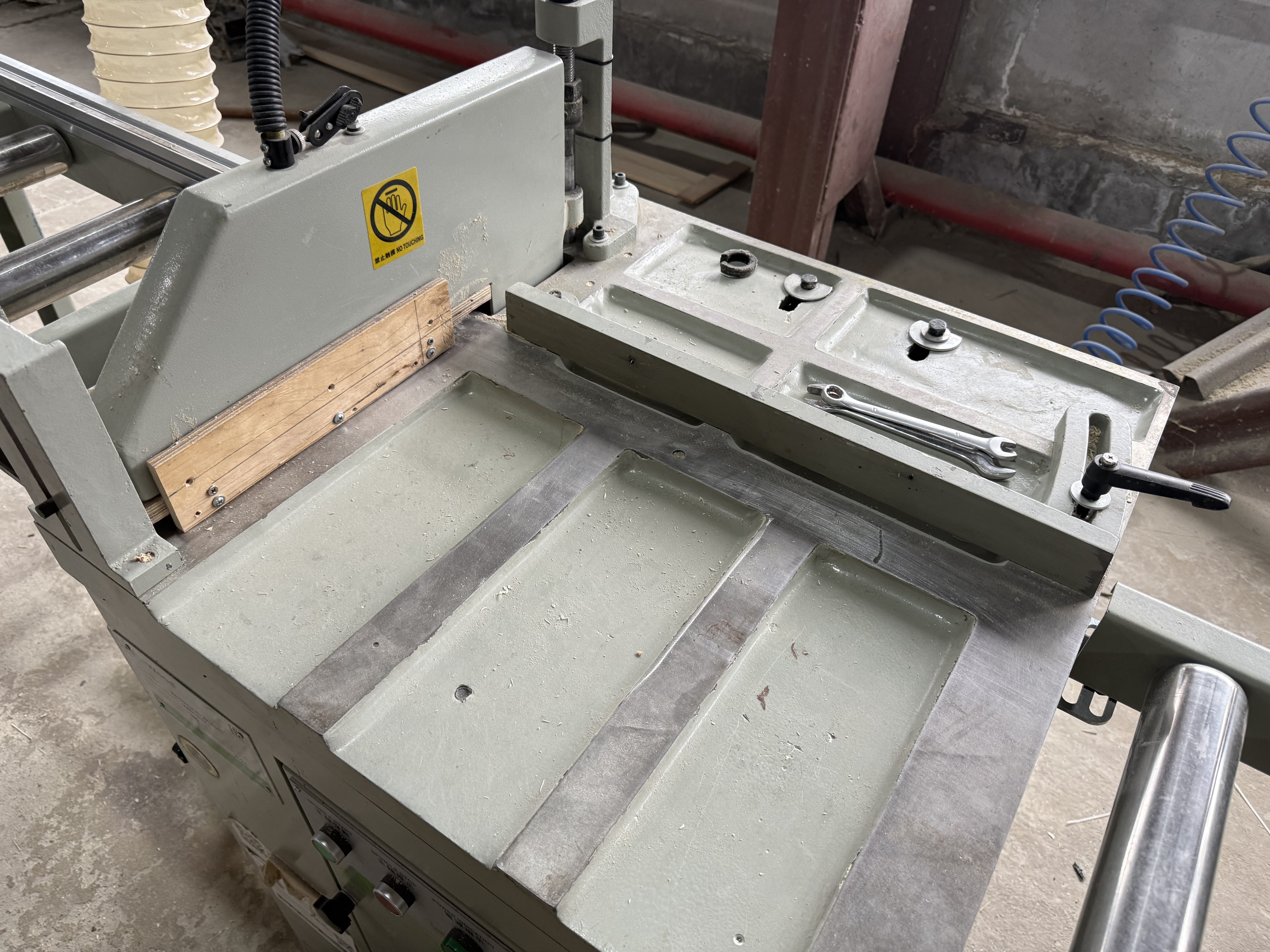

Одним из ключевых достоинств IRONMAC TR 400 (M) является наличие автоматических прижимов. Эти механизмы надёжно фиксируют заготовку в момент подъёма пильного диска после завершения реза, предотвращая её смещение.

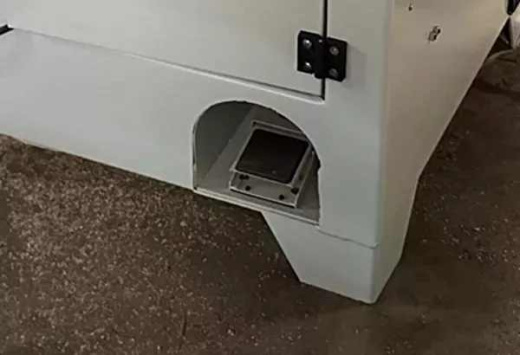

Подъём пилы осуществляется с помощью ножной педали, что освобождает руки оператора и позволяет ему полностью контролировать процесс подачи материала. Такая эргономика особенно ценна при интенсивной работе в течение многочасовой смены. Удобство загрузки и выгрузки заготовок — ещё одно преимущество, отмеченное в описании станка.

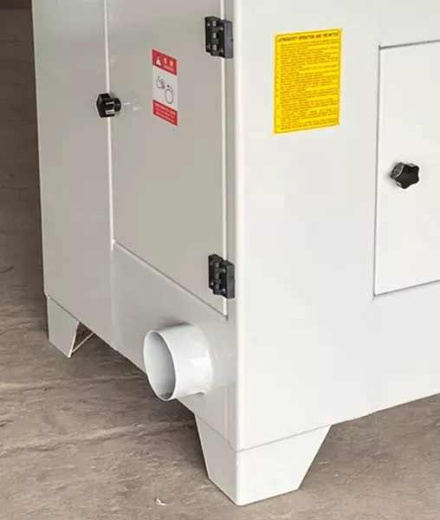

Станок спроектирован с учётом требований промышленной безопасности. Закрытая зона реза, система аспирации (диаметр отверстия уточняется при заказе) и блокировки случайного пуска — всё это снижает риски травматизма на производстве.

Где применяется оборудование

Торцовочный станок IRONMAC TR 400 (M) ориентирован на серийное и мелкосерийное производство. Он станет надёжным помощником на следующих типах предприятий:

• Мебельные фабрики — для раскроя щитовых заготовок и пиломатериалов

• Строительные компании — для подрезки досок и бруса при сборке конструкций

• Деревообрабатывающие цеха — для торцовки пиломатериалов перед дальнейшей обработкой

• Производства оконных и дверных блоков — для точной подрезки профилей

Максимальные размеры обрабатываемого материала — 400 мм по ширине и 110 мм по высоте — покрывают большинство типовых задач, возникающих в столярных мастерских и на производственных линиях.

Организация рабочего места и требования к подключению

Для корректной работы станка требуется:

1. Электропитание с параметрами, соответствующими двигателю 5,5 кВт — желательно наличие автомата защиты на 25–32 А

2. Пневматическая магистраль с давлением не менее 0,6 МПа и протоком воздуха, обеспечивающим работу прижимов и пневмоподачи

3. Система аспирации для удаления опилок из зоны реза — диаметр соединительного патрубка уточняется при заказе

4. Ровная и устойчивая поверхность для установки станка, способная выдержать его вес (300 кг)

5. Достаточное пространство для размещения рольгангов — с учётом их длины минимальная площадь под станок составляет около 3,0×1,5 м

Перед первым запуском необходимо проверить уровень масла в пневматической системе, убедиться в правильной затяжке всех креплений и провести пробный рез на неответственной заготовке. Особое внимание стоит уделить настройке параллельности рольгангов и правильно.му выбору пильного диска под конкретный материал.

Обслуживание и эксплуатация

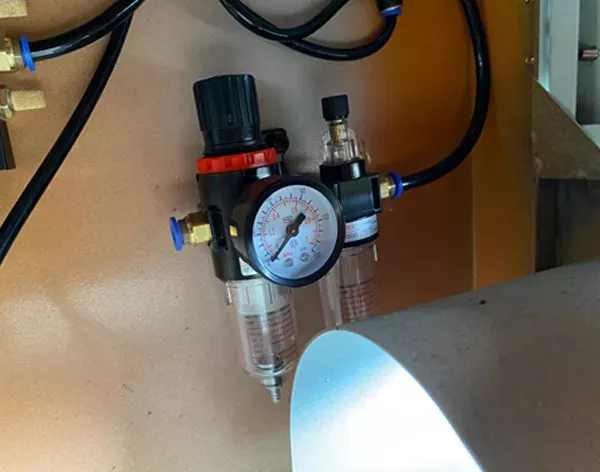

Для поддержания оборудования в рабочем состоянии достаточно соблюдать несколько несложных правил. Регулярная очистка рольгангов от смолы и опилок продлит срок службы механических узлов. Пневматическая система требует периодического осушения — конденсат должен удаляться из ресивера и фильтра-влагоотделителя не реже одного раза в смену.

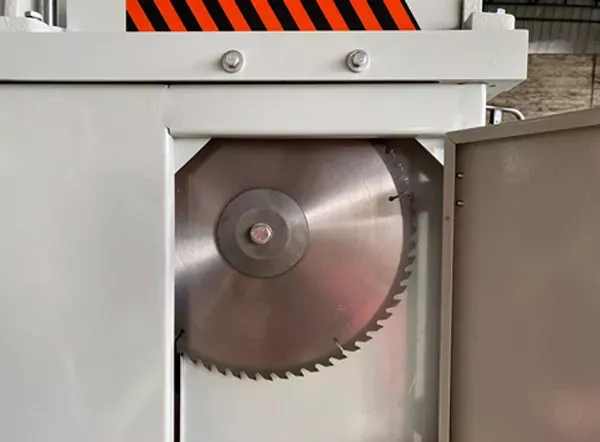

Пильный диск диаметром 400 мм с посадочным отверстием 30 мм подлежит периодической заточке. Ориентировочный ресурс качественного диска составляет от 300 до 500 пропилов в зависимости от породы древесины. При замене пилы обязательно использовать стопор вала. Подшипниковые узлы шпинделя рекомендуется проверять на люфт каждые 500 часов работы и при необходимости производить замену смазки.

Актуальность на рынке

На момент публикации обзора торцовочный станок IRONMAC TR 400 (M) доступен к заказу с розничной ценой около 203 000 рублей, хотя на разных площадках стоимость может варьироваться в пределах 203–284 тыс. рублей в зависимости от условий поставки и комплектации. В сравнении с аналогами по характеристикам, это предложение занимает позицию в среднем ценовом сегменте, предлагая пользователю надёжную конструкцию и промышленные компоненты по доступной цене.

Отзывы пользователей и опыт эксплуатации

Оборудование бренда IRONMAC в целом зарекомендовало себя как надёжное и технологичное. Оно производится с использованием компонентов европейского уровня, а контроль качества обеспечивается немецкими инженерами. Пользователи отмечают, что при правильной настройке и соблюдении регламентов обслуживания станки этого производителя демонстрируют стабильную работу в течение многих лет.

Станок привлекает внимание предприятий, которые ранее использовали менее производительное оборудование с ручной подачей. Переход на IRONMAC TR 400 (M) позволяет:

• Увеличить производительность торцовочных операций в 2–3 раза за счёт пневмоподачи и автоматических прижимов

• Снизить утомляемость оператора благодаря ножному управлению подъёмом пилы

• Повысить точность реза за счёт жёсткой станины и направляющих

Кому НЕ подходит этот станок

Несмотря на все преимущества, IRONMAC TR 400 (M) может оказаться не лучшим выбором для определённых задач. Отсутствие механизма наклона пильного диска делает этот станок непригодным для выполнения угловых резов. Если ваш технологический процесс требует частой распиловки под углом 45°, стоит рассмотреть модели с поворотной пильной головой. Также станок не предназначен для обработки металлов или полимеров — его оснастка и скорость вращения шпинделя оптимизированы исключительно под древесину и её производные.

Подведение итогов

Торцовочный станок IRONMAC TR 400 (M) — это продуманное и надёжное решение для предприятий, которым требуется качественный поперечный раскрой пиломатериалов в промышленных объёмах. Его сильные стороны заключаются в высокой мощности, автоматизации подачи и прижима, а также удобстве обслуживания. Приобретение данной модели станет оправданным вложением для мебельных фабрик, столярных цехов и строительных организаций, ценящих скорость и качество обработки древесины. Если вас заинтересовала эта модель, стоит обратиться к официальным дистрибьюторам для получения актуального коммерческого предложения и консультации по интеграции станка в вашу производственную линию.
