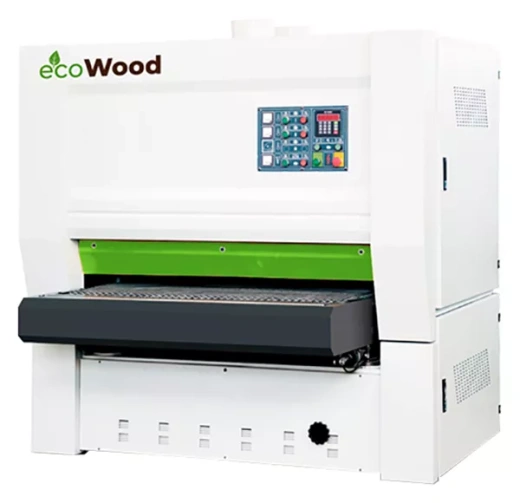

Калибровально-шлифовальный станок ECOWOOD SR-RP 630

ECOWOOD SR-RP 630: Интеллектуальная калибровка и безупречная чистота обработки

В современном деревообрабатывающем производстве качество финишной обработки поверхности напрямую определяет потребительскую стоимость готового изделия. Калибровально-шлифовальные станки стали не просто вспомогательным оборудованием, а ключевым звеном технологической цепочки, от которого зависит стабильность геометрии и эстетика продукта. Одним из представителей нового поколения оборудования, сочетающего в себе надежность механики и интеллектуальные системы контроля, является станок ECOWOOD SR-RP 630.

В этой статье мы детально разберем конструктивные особенности и технологические преимущества данной модели, уделив особое внимание системам, которые выводят процесс шлифования на принципиально иной уровень качества: обдуву шлифовальных узлов, двухэтапной обработке, автоматическому центрированию подающей ленты и фотоэлектрическому контролю осцилляции.

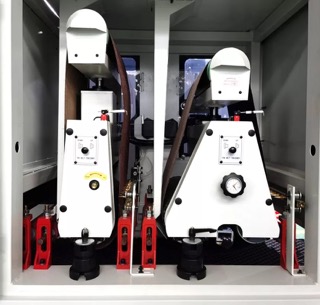

1. Архитектура обработки: почему два шлифовальных узла — это важно

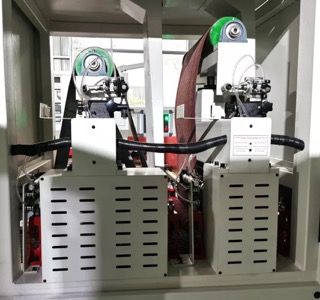

Главной особенностью станка ECOWOOD SR-RP 630 является наличие двух последовательно расположенных шлифовальных узлов. В отличие от однобалочных машин, где качество достигается за счет многопроходной обработки, двухузловая схема позволяет реализовать принцип разделения операций.

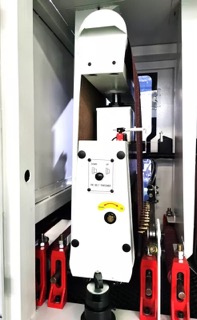

Первый узел (калибровка)
Первый шлифовальный агрегат оснащается абразивным инструментом с более крупным зерном. Его задача — снятие основного припуска, выравнивание геометрии заготовки после рейсмусования или склеивания щитов. На этом этапе критически важна мощность и устойчивость механизма подачи. За счет высокой производительности первого узла достигается необходимая плоскостность детали.

Второй узел (чистовое шлифование)
Второй шлифовальный узел работает с мелкозернистыми абразивами. На него возложена финишная задача: удаление рисок, оставленных предварительной обработкой, и подготовка поверхности под лакирование, тонирование или оклейку шпоном.

Наличие двух независимых узлов в одном корпусе позволяет обрабатывать заготовку в два этапа за один проход. Это не просто ускоряет производственный цикл в два раза по сравнению с одноголовочными станками, но и исключает человеческий фактор при переустановке детали. Оператору не нужно следить за синхронизацией скорости подачи при повторном запуске — все процессы унифицированы внутри одной машины.

2. Технология обдува шлифовальных узлов: чистота как основа ресурса

Одной из самых частых проблем при эксплуатации шлифовального оборудования является засаливание абразива. Частицы смолы, влажной древесины или мелкая пыль, забивающие поры между зернами, приводят к перегреву ленты, ее преждевременному разрыву и, что самое критичное, к прижогам на обрабатываемой поверхности.

В модели ECOWOOD SR-RP 630 инженеры реализовали продуманную систему обдува двух шлифовальных узлов. В отличие от стандартных систем пылеудаления, которые работают только на всасывание стружки из рабочей зоны, система обдува направляет сжатый воздух непосредственно в зону контакта абразива с древесиной.

Преимущества системы обдува:

• Проактивная очистка: Струя воздуха выдувает мельчайшие фракции из межзеренного пространства еще до того, как они будут запрессованы в абразив под давлением шлифовального вала.

• Снижение тепловой нагрузки: Постоянный поток воздуха охлаждает рабочую поверхность ленты. Это особенно актуально при работе с термолабильными породами древесины (например, клен или бук) и МДФ, которые чувствительны к перегреву.

• Увеличение срока службы абразива: Благодаря отсутствию засаливания ресурс одной ленты увеличивается на 30-40%, что существенно снижает себестоимость одного квадратного метра обработанного материала.

Обдув настроен таким образом, что работает синхронно с включением шлифовальных головок, исключая непроизводительный расход пневматической энергии.

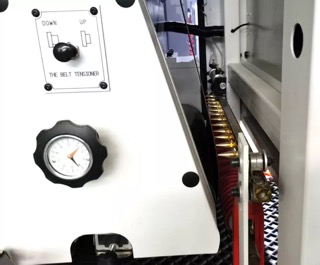

3. Автоматическое центрирование подающей ленты: стабильность траектории

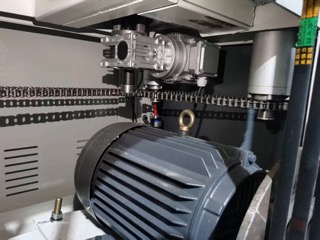

Транспортирующая (подающая) лента в калибровально-шлифовальных станках испытывает колоссальные нагрузки. Она отвечает за равномерное перемещение заготовки под шлифовальные башмаки. Любое боковое смещение ленты грозит не только повреждением самой ленты, но и неравномерной подачей заготовки, что приводит к браку по толщине изделия.

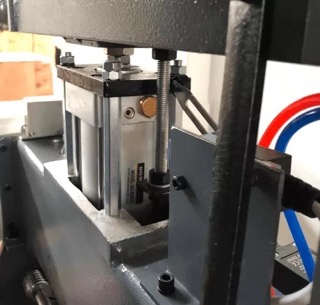

Станок ECOWOOD SR-RP 630 оснащен системой автоматического центрирования подающей ленты. Это не просто пассивные направляющие ролики, а активный пневмомеханический комплекс, который постоянно контролирует положение конвейерной ленты относительно центра станины.

Как это работает:

Датчики положения на краях ленты отслеживают ее движение. При малейшем уводе вправо или влево пневматический привод корректирует натяжение ведущего вала, возвращая ленту в строго центральное положение. Это исключает необходимость ручной подстройки оператором в процессе работы. Для производства это означает:

• Сохранность оснастки: Лента не трется о неподвижные части станины, не истираются ее кромки.

• Точность калибровки: Стабильное положение заготовки относительно оси шлифовальных валков обеспечивает равномерный съем материала по всей ширине (630 мм).

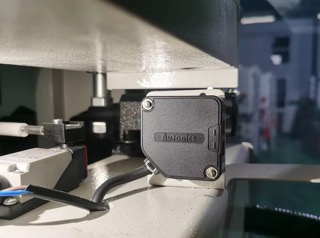

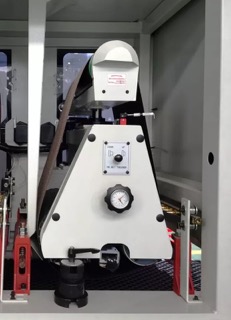

4. Фотоэлементы контроля осцилляции: умный подход к движению абразива

Осцилляция (поперечное движение) абразивной ленты — это стандартная функция для широколенточных станков, предназначенная для выравнивания износа абразива и получения более чистой поверхности без ступенчатых рисок. Однако традиционные механические датчики края ленты часто имеют погрешность и требуют частой настройки.

В модели ECOWOOD SR-RP 630 за контроль осцилляции отвечают фотоэлементы. Это решение переводит управление абразивной лентой из категории механики в категорию высокоточной электроники.

Преимущества фотоэлектрического контроля:

1. Бесконтактность: Фотоэлементы не соприкасаются с кромкой ленты, исключая ее механическое повреждение.

2. Высокая точность срабатывания: Оптический датчик реагирует на изменение положения края ленты с долями миллиметра.

3. Стабильность осцилляции: Система поддерживает идеальный цикл движения ленты влево-вправо, не допуская как чрезмерного выхода абразива за пределы обрабатываемой заготовки, так и оголения рабочей зоны.

Благодаря фотоэлементам достигается идеальная синусоида движения ленты, что положительно сказывается на равномерности зеркала шлифования. Оператор избавлен от необходимости постоянно контролировать визуально положение абразива — электроника делает это быстрее и точнее.

5. Эргономика и конструктивные преимущества

Помимо технологических «фишек», ECOWOOD SR-RP 630 выделяется продуманной механикой, ориентированной на долгий срок службы в интенсивном режиме эксплуатации.

• Массивная станина: Цельнолитая или сварная конструкция из толстостенного металла обеспечивает гашение вибраций. В шлифовании вибрация — главный враг качества. Чем жестче станина, тем чище поверхность после прохода.

• Удобство настройки: Несмотря на автоматизацию ключевых процессов (центрирование, осцилляция), станок сохраняет возможность тонкой ручной регулировки давления прижимного башмака, что позволяет гибко подстраиваться под разные породы древесины (от мягкой сосны до твердого дуба и ясеня).

• Система аспирации: Конструкция кожухов станка оптимизирована для подключения к промышленным пылеулавливающим установкам. Благодаря эффективному улавливанию пыли на уровне 95-98% снижается нагрузка на систему обдува и улучшается экологическая обстановка в цеху.

6. Оптимизация для бизнеса: экономический эффект

Инвестиции в станок ECOWOOD SR-RP 630 оправданы не только за счет высокой скорости обработки (два этапа за один проход), но и за счет снижения эксплуатационных расходов.

1. Экономия абразива: Совместная работа системы обдува и фотоэлементов контроля осцилляции продлевает жизнь шлифовальных лент. При стоимости качественных абразивов для ширины 630 мм эта экономия за год работы может составлять значительную сумму.

2. Снижение трудозатрат: Автоматическое центрирование подающей ленты и стабильная осцилляция позволяют оператору одновременно обслуживать несколько единиц оборудования, не отвлекаясь на постоянную подстройку станка.

3. Сокращение брака: Двухэтапная обработка исключает риск пропуска дефекта. Если на первом узле произошел микросрыв заготовки или неравномерный съем, второй узел исправляет эти недостатки в рамках того же технологического цикла.

Заключение

ECOWOOD SR-RP 630 — это пример баланса между функциональностью и надежностью в классе калибровально-шлифовального оборудования. Станок ориентирован на производителей, для которых критически важны не просто «мощность и ширина», а именно стабильность процесса: отсутствие прижогов, равномерная толщина по всей плоскости щита и максимальный ресурс оснастки.

Внедрение фотоэлектрического контроля осцилляции и автоматического центрирования подающей ленты выводит управление станком на интуитивно понятный уровень, снижая порог входа для новых операторов и увеличивая выработку у опытных мастеров. Если ваше производство требует безупречного качества шлифования при высоких объемах обработки щитовых деталей, ECOWOOD SR-RP 630 станет технологическим ядром вашего шлифовального участка.
