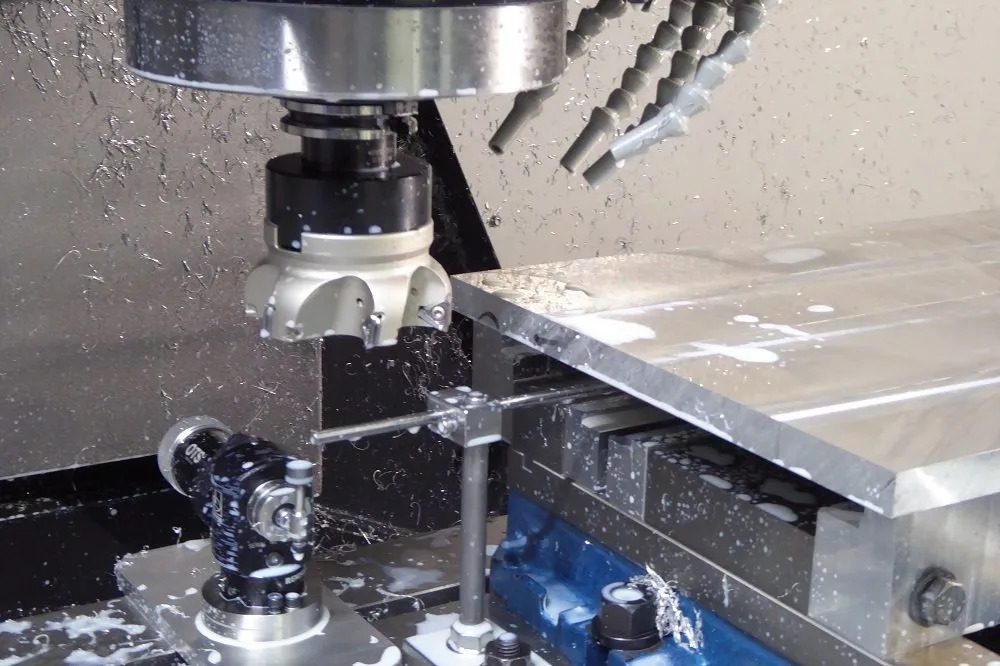

В современном высокоточном производстве каждая деталь должна соответствовать жестким допускам. Но даже на самых современных фрезерных станках с числовым программным управлением часто возникает невидимая, но коварная проблема — прогиб режущего инструмента. Это явление, при котором фреза изгибается под действием сил резания, способно свести на нет все усилия по настройке оборудования. В результате страдает геометрия изделия, ухудшается качество поверхности, а инструмент преждевременно выходит из строя. К счастью, прогиб можно и нужно контролировать. В этой статье мы разберем четыре ключевых подхода, которые помогут вам минимизировать деформацию инструмента и добиться безупречных результатов.
Что такое прогиб инструмента и почему он возникает
Представьте себе фрезу, закрепленную в шпиндельном патроне. Она работает как консольная балка: один конец жестко зафиксирован, второй свободен. При врезании в материал на режущую часть действуют силы сопротивления — тангенциальные, радиальные и осевые. Если жёсткость инструмента недостаточна, чтобы противостоять этим усилиям, его ось отклоняется от заданной траектории. Даже прогиб в несколько сотых миллиметра приводит к тому, что реальный размер детали отличается от расчётного, а на боковых стенках появляются конусность или волнистость.
Важно понимать, что прогиб зависит не только от силы резания, но и от конструкции самой фрезы: её диаметра, длины, формы канавок и материала. Чем тоньше и длиннее инструмент, тем он податливее. Особенно остро проблема проявляется при обработке глубоких полостей, тонкостенных деталей и при использовании концевых фрез малого диаметра.
Последствия неучтенного прогиба
Если пренебречь этим явлением, последствия могут быть весьма серьёзными:
-
Искажение размеров и формы. Фреза отклоняется от программной траектории, и вместо прямой стенки получается наклонная, а вместо цилиндрической поверхности — коническая.
-
Преждевременный износ и поломка инструмента. Повышенная нагрузка на одну сторону режущей кромки вызывает выкрашивание, сколы и даже обрыв фрезы.
-
Ухудшение шероховатости поверхности. Вибрации и «дребезг», порождаемые нестабильной работой, оставляют на детали грубые риски.
-
Повреждение заготовки. В критических случаях отогнутый инструмент может врезаться в необрабатываемые зоны, что приводит к неисправимому браку.
Избежать этих проблем помогает комплекс мер, направленных на повышение жесткости системы и снижение сил резания. Рассмотрим четыре основных совета, которые являются базой для борьбы с прогибом.
Совет 1. Увеличьте эффективный диаметр ядра фрезы
При расчёте жёсткости инструмента многие операторы по ошибке используют полный диаметр режущей части. Однако реальная жёсткость определяется диаметром сердцевины (ядра) — той частью, которая остаётся после прорезания стружечных канавок. В зоне режущих кромок металла меньше, поэтому его сопротивление изгибу ниже. Чем больше соотношение диаметра ядра к наружному диаметру, тем жёстче фреза.
На практике это означает, что при одинаковом внешнем диаметре инструменты с меньшей глубиной канавок (например, с большим углом винта или специальной геометрией) будут менее склонны к прогибу. Если вы работаете с длинными фрезами, где значительная часть длины — это рабочий участок, обязательно уточните у производителя диаметр ядра. В некоторых каталогах он указывается отдельно. При прочих равных условиях выбирайте инструмент с максимально возможным сечением сердцевины — это снизит прогиб на 20–30% без изменения внешнего диаметра.
Кроме того, при необходимости обрабатывать глубокие участки можно применять фрезы с коническим хвостовиком или ступенчатой конструкцией, где в зоне, не участвующей в резании, диаметр увеличивается. Это даёт дополнительную жёсткость там, где она наиболее нужна.
Совет 2. Правильно выбирайте между длинной фрезой и фрезой с удлинённым хвостовиком
Многие путают эти два типа инструментов, а между ними принципиальная разница, напрямую влияющая на прогиб.
-
Фреза с удлинённым хвостовиком имеет стандартную режущую часть обычной длины, но хвостовик выполнен удлинённым, чтобы достичь труднодоступных мест. При этом диаметр хвостовика часто равен или даже больше диаметра режущей части, а переходная зона выполнена с плавным скруглением. Такая конструкция обеспечивает высокую жёсткость на большей части длины, поскольку основная нагрузка приходится на толстый хвостовик. Прогиб здесь минимален, и инструмент хорошо подходит для фрезерования глубоких карманов с вертикальными стенками, когда доступ к заготовке ограничен.
-
Длинная фреза (или фреза с удлинённой режущей частью) имеет одинаковый диаметр ядра по всей рабочей длине. Это значит, что вся её длина подвержена изгибу одинаково. Если рабочая часть длинная, то при высоких подачах и малой глубине резания инструмент может «упруго пружинить», оставляя на детали конический уклон — верхний край обрабатывается с большим отклонением, чем нижний. Длинные фрезы целесообразно использовать только тогда, когда действительно требуется большая глубина резания (например, при фрезеровании глубоких пазов или профилей). В остальных случаях предпочтение стоит отдать фрезе с удлинённым хвостовиком — она обеспечит лучшую точность и долговечность.
Запомните простое правило: если есть возможность использовать фрезу с удлинённым хвостовиком вместо длинной рабочей части — делайте это. Это значительно снизит прогиб и улучшит качество обработки.
Совет 3. Сократите длину вылета инструмента
Длина вылета — это расстояние от торца зажимного патрона до начала рабочей (режущей) части фрезы. С точки зрения механики, это плечо рычага, на которое действует сила резания. Чем больше это плечо, тем выше изгибающий момент, а значит, и прогиб. Зависимость здесь кубическая: уменьшение вылета в 2 раза снижает прогиб в 8 раз! Это колоссальный эффект, которым нельзя пренебрегать.
На практике стремитесь к тому, чтобы фреза была зажата в патроне как можно глубже. Допустимый минимальный вылет определяется только тем, чтобы режущая часть свободно входила в зону обработки и не касалась поверхности заготовки нерабочими элементами. Если ваша задача позволяет использовать короткий инструмент — не используйте длинный. Также существуют цанговые патроны с удлинённой цангой, которые позволяют зажимать инструмент ближе к вершине, сокращая вылет без потери охвата.
Применяйте также оправки с регулируемой длиной вылета — они дают возможность настроить инструмент оптимально под каждую конкретную операцию. Помните, что даже 5 мм лишнего вылета могут существенно увеличить прогиб и свести на нет точность всей детали.
Совет 4. Повышайте жёсткость инструмента за счёт материала и геометрии
Материал, из которого изготовлена фреза, напрямую определяет её модуль упругости и предел прочности. Традиционные быстрорежущие стали (HSS) обладают неплохой вязкостью, но их жёсткость (модуль Юнга) ниже, чем у твёрдых сплавов. При переходе на цельнотвердосплавный инструмент вы получаете прирост жёсткости примерно в 2–3 раза при том же диаметре. Это позволяет значительно уменьшить прогиб, особенно на высоких режимах резания.
Однако у твёрдого сплава есть и недостаток — хрупкость. При резких ударах или перегрузках такая фреза может сломаться, в отличие от гибкой HSS. Поэтому при использовании твёрдосплавных инструментов особенно важно точно соблюдать режимы резания, избегать резких входов в материал и обеспечивать надёжную фиксацию.
Кроме того, на жёсткость влияет геометрия канавок. Фрезы с увеличенным углом наклона винтовой линии (например, 35–45°) имеют более толстое ядро и меньшую глубину канавок, что повышает их сопротивление изгибу. Также существуют инструменты с конструкцией «переменного шага» или «переменной спирали» — они не только гасят вибрации, но и улучшают распределение нагрузки по длине, снижая локальные прогибы.
Дополнительные рекомендации по снижению прогиба
Хотя основные четыре совета являются базовыми, их эффективность можно усилить комплексным подходом:
-
Оптимизируйте траекторию обработки. Используйте стратегии, которые обеспечивают равномерную нагрузку на инструмент — например, высокоэффективное фрезерование (HEM) с небольшой радиальной глубиной и большой осевой. Это позволяет снизить радиальную силу, а значит, и прогиб.
-
Контролируйте подачу и обороты. Снижение подачи уменьшает силу резания, что прямо влияет на величину отклонения. Однако не стоит занижать подачу слишком сильно — это может вызвать трение и нагрев.
-
Применяйте вспомогательные опоры. При обработке длинномерных фрез или в глубоких полостях иногда используют люнеты или дополнительные направляющие втулки, которые поддерживают инструмент снаружи, но это применимо только для специфических операций.
Заключение
Прогиб инструмента — это не неизбежное зло, а управляемый параметр. Если подходить к нему системно, выбирая правильную геометрию, материал, длину вылета и режимы, можно свести его влияние к минимуму. Применяйте на практике четыре описанных совета:
-
Увеличивайте диаметр сердцевины фрезы там, где это возможно.
-
Отдавайте предпочтение фрезам с удлинённым хвостовиком вместо длинных рабочих частей.
-
Максимально сокращайте вылет инструмента.
-
Используйте твёрдосплавные фрезы с оптимальной геометрией канавок.
Помните, что каждый миллиметр и каждый градус влияют на конечную точность. Внедряйте эти рекомендации в свою ежедневную практику, и вы заметите, как повысится стабильность обработки, снизится количество брака и увеличится ресурс инструмента. И не забывайте обучать своих операторов — грамотный персонал, понимающий физику процесса, является лучшим залогом успешного производства.
