Режущий инструмент для ЧПУ-станков: полное руководство по выбору и эксплуатации

Эффективность работы любого фрезерно-гравировального, лазерного или волоконного станка напрямую зависит от качества режущей оснастки. Даже самое современное оборудование теряет производительность, если инструмент подобран неправильно или быстро изнашивается. Компания «СТАНКИ» – более 15 лет на рынке – успешно реализовала и запустила в серию свыше 200 моделей станков разного назначения, предоставляя годовую гарантию на каждую единицу. Накопленный опыт показывает: главная проблема многих пользователей – неверный выбор сверл, фрез, резцов или коронок. В этой статье мы детально разберем, как избежать типичных ошибок и подобрать оснастку, которая обеспечит чистоту обработки, точность и долговечность.

Почему режущий инструмент критически важен для станков с ЧПУ

Режущий инструмент – это расходный элемент, который постоянно контактирует с заготовкой. От его геометрии, материала, покрытия и состояния кромок зависит:

• качество поверхности (отсутствие заусенцев, сколов, прижогов);

• скорость обработки и съем материала за проход;

• нагрузка на шпиндель и направляющие станка;

• ресурс самого инструмента (количество деталей между переточками);

• безопасность – разрушение фрезы на высоких оборотах может привести к аварии.

Поэтому экономить на оснастке неразумно. Лучше приобретать проверенные бренды и строго соблюдать режимы резания, рекомендованные производителем.

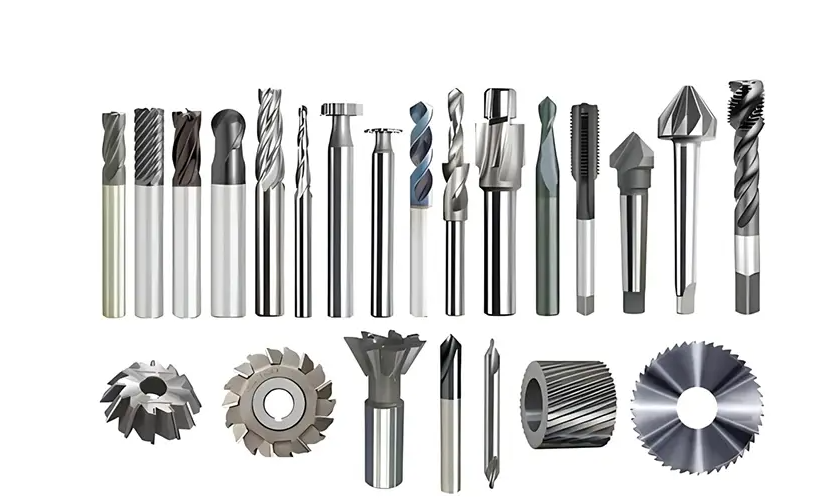

Основные виды режущих инструментов для ЧПУ

Современное производство использует десятки типов оснастки. Рассмотрим самые востребованные.

1. Сверла – предназначены для создания глухих и сквозных отверстий. Различаются по углу заточки (для мягких и твердых материалов), наличию направляющей центровки, покрытию. Для станков с ЧПУ чаще применяют спиральные сверла из быстрорежущей стали (HSS) или твердосплавные монолитные.

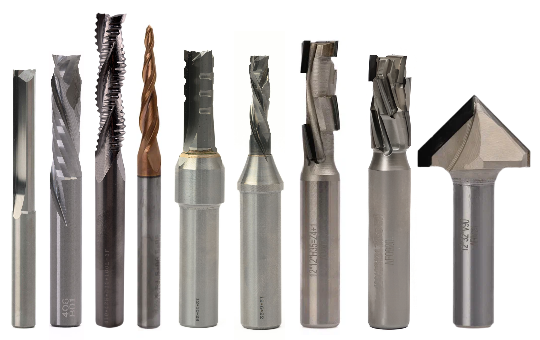

2. Фрезы – самый многочисленный класс. Бывают концевые (цилиндрические), шаровые, конические, галтельные, угловые. Фрезы для гравировки имеют микро-режущие кромки и малый диаметр (до 0,2 мм). Концевые фрезы с разным количеством канавок (2, 3, 4) подбирают под материал: алюминий лучше резать двумя канавками, сталь – четырьмя.

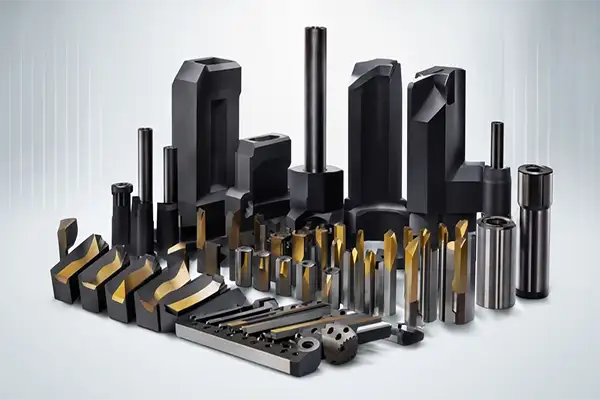

3. Резцы – используются в токарных и токарно-фрезерных обрабатывающих центрах. Могут быть проходными, расточными, канавочными, резьбовыми. Для ЧПУ чаще применяют сменные многогранные пластины из карбида или керамики.

4. Сверлильные коронки – кольцевой инструмент для вырезания больших отверстий в листовом металле, пластике, дереве. Позволяют получить отверстие без образования стружки в центре, что экономит материал.

5. Дрели (специализированные сверлильные головки) – применяются на агрегатных станках и обрабатывающих центрах для глубокого сверления с подачей СОЖ через внутренний канал.

Помимо этого, в лазерных и волоконных станках «режущим инструментом» формально служит луч, но для них критически важны фокусирующие линзы, сопла и защитные стекла. Однако основное внимание мы уделим механической обработке.

Как выбрать режущий инструмент: пошаговая методика

Опираясь на практику компании «СТАНКИ» и рекомендации технологов, выделим пять ключевых шагов.

Шаг 1. Определите тип материала заготовки

Материал – главный критерий. Вся оснастка делится на категории по твердости и абразивности обрабатываемой среды.

• Древесина и композиты (МДФ, фанера, ДСП, HPL). Подходят фрезы с острыми кромками, обычно из HSS или твердого сплава. Для чистого реза по ламинату нужны фрезы с полированными канавками.

• Пластмассы (акрил, ПВХ, поликарбонат, текстолит). Требуют одноканавочных фрез с острым углом заточки, чтобы избежать оплавления. Важна эффективная стружкоотводка.

• Металлы – алюминий, латунь, бронза, сталь, чугун, титан. Для черных металлов нужен инструмент с износостойким покрытием (TiN, TiAlN, AlCrN). Алюминий хорошо режется фрезами с полированными канавками и без покрытия.

• Камень, керамика, стекло – только алмазные или с покрытием из поликристаллического алмаза (PCD). Обычный твердый сплав быстро истирается.

Шаг 2. Сформулируйте желаемый результат обработки

Чего вы хотите достичь?

• Высокая производительность (черновая обработка) – берите инструмент с малым числом канавок (2-3) и крупным зубом.

• Чистота поверхности (чистовая) – многоканавочные фрезы (4-6 канавок) с малым шагом.

• Гравировка или микроконтурирование – конусные или шаровые фрезы микронных диаметров.

• Сверление глубоких отверстий – спиральные сверла с прогрессивной подачей.

Шаг 3. Выберите правильный тип инструмента под станок

Фрезерный станок с ЧПУ требует фрез, гравировальный – граверов, волоконный лазер работает по иным принципам. Проверьте посадочный диаметр (цанга): 3,175 мм; 4 мм; 6 мм; 10 мм; 12 мм и т.д. Также важна максимальная частота вращения шпинделя: некоторые фрезы рассчитаны на 18 000 об/мин, другие – на 60 000. Превышение приведет к разрушению.

Шаг 4. Убедитесь в соответствии характеристик инструмента материалу

Ключевые параметры:

• Рабочая температура. При резании металла выделяется много тепла. Твердосплавные фрезы без покрытия теряют твердость при 800°C, а с покрытием TiAlN – до 1100°C.

• Твердость по шкале Мооса или HRC. Если обрабатываете закаленную сталь (50+ HRC), нужен инструмент из микрозернистого карбида с нанокомпозитным покрытием.

• Химическая активность. При резании титана некоторые покрытия вступают в реакцию – требуется алмазоподобное покрытие (DLC).

Шаг 5. Приобретайте оснастку только у надежных поставщиков

Рынок переполнен подделками, особенно на популярные диаметры (3,175 мм). Признаки качественного инструмента:

• ровная заточка без заусенцев;

• четкая маркировка (диаметр, угол, материал);

• отсутствие биения при установке в шпиндель;

• упаковка с защитой от коррозии.

Распространенные ошибки при выборе и эксплуатации

Даже опытные операторы иногда допускают просчеты:

1. Использование одного инструмента для разных материалов – это ведет к быстрому затуплению и браку.

2. Игнорирование системы охлаждения. При обработке металлов без СОЖ (смазочно-охлаждающей жидкости) твердосплавная фреза разрушается за несколько минут.

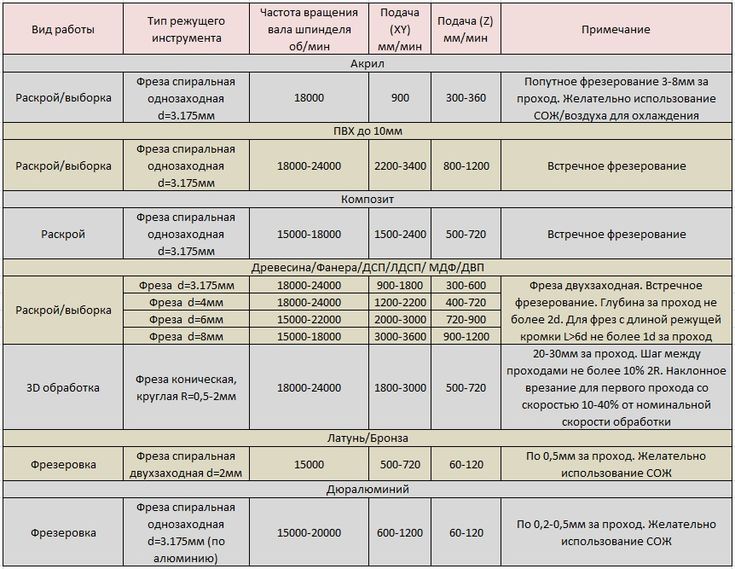

3. Неправильная подача и скорость. Ориентируйтесь на таблицы режимов резания от производителя оснастки.

4. Продолжение работы с затупленным инструментом. Это перегружает шпиндель, ухудшает качество и может сломать фрезу.

5. Экономия на цангах. Изношенная цанга создает биение, из-за которого инструмент работает неравномерно.

Как продлить срок службы режущей оснастки

Следуйте простым правилам:

• регулярно очищайте инструмент от налипшей стружки (для дерева – спиртом, для металла – растворителем);

• храните фрезы в отдельных кассетах, чтобы кромки не касались друг друга;

• делайте профилактическую заточку на специальных станках (не на наждаке вручную);

• используйте автоматическую систему смазки для сверления глубоких отверстий.

Помощь экспертов – залог правильного выбора

Если вы сомневаетесь, какой именно инструмент подойдет для ваших задач – гравировки по камню, чистового фрезерования алюминия или высокопроизводительной резки стали, – команда специалистов «СТАНКИ»  всегда готова проконсультировать. Инженеры помогут рассчитать режимы резания, подберут оптимальный диаметр, покрытие и геометрию. Мы ценим каждого клиента и стремимся к тому, чтобы ваше оборудование работало на 100% своего потенциала.

Заключение

Режущий инструмент – это не просто расходник, а ключевой элемент технологического процесса. От него зависит скорость, качество и себестоимость выпускаемой продукции. Компания «СТАНКИ» (15 лет успешной работы, более 200 моделей станков, гарантия 1 год) . Выбирайте инструмент осознанно, следуя описанным выше советам, и ваше производство станет еще эффективнее. При возникновении вопросов – обращайтесь к нашим экспертам. Помните: правильный инструмент – это половина успеха в обработке материалов.
