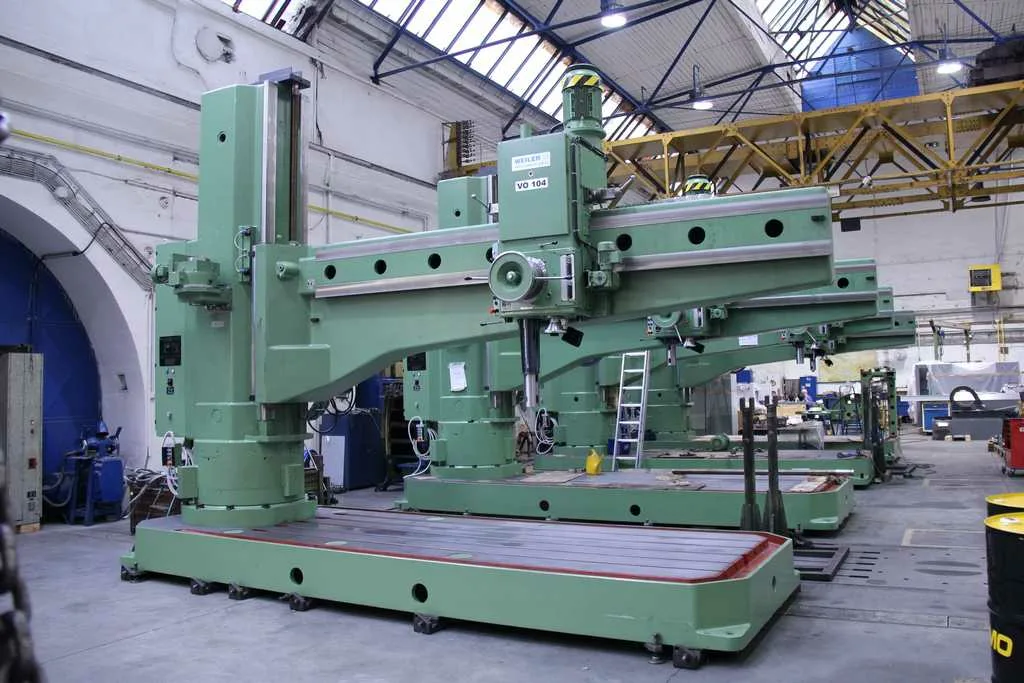

В профессиональной среде нет единого определения термина «крупногабаритный станок». Для отдела продаж это часто оборудование дороже определённой суммы. Для логистов — то, что не влезает в стандартный морской контейнер и требует негабаритной перевозки. Такелажники судят по необходимости тяжёлого крана и специального проекта перемещения. Производственники нередко используют интуитивный подход: крупногабаритный — значит заметно выходящий за рамки привычного парка.
Однако наиболее полезен технологический подход. Крупногабаритный станок — это оборудование, предназначенное для обработки особо крупных и тяжёлых деталей с высокой точностью и стабильностью геометрии. Именно от этого определения мы и будем отталкиваться.
Что делает станок крупногабаритным?
На практике к этой категории относят станки, у которых хотя бы один параметр существенно превышает возможности стандартных обрабатывающих центров.
| Параметр | Обычный ОЦ | Крупногабаритный |
|---|---|---|
| Масса станка | 3–20 т | 30–500+ т |
| Длина обработки | до 2–3 м | 5–30+ м |
| Диаметр обработки | до 1 м | 2–10+ м |
| Масса детали | до 1–5 т | 10–300+ т |
Такие параметры — это не просто «больше железа». Они открывают возможности, недоступные обычному оборудованию: обработка детали за один установ, сокращение базирований, сохранение соосности на многометровых изделиях, использование производительных режимов резания и отказ от дорогостоящего аутсорсинга.
Конструктивно крупногабаритные станки отличаются массивными чугунными или сварными станинами, гидростатическими направляющими и шпиндельными приводами мощностью 50–200 кВт и более. Всё это работает как единая жёсткая система, выдерживающая огромные силы резания. При этом современные тяжёлые станки обеспечивают позиционирование ±0,01…0,03 мм и повторяемость до нескольких микрон даже на деталях массой десятки тонн. Большая масса здесь — преимущество: она гасит вибрации и стабилизирует резание.
Какие детали обрабатывают на таких станках
У всех крупных деталей есть общее: они одновременно большие, тяжёлые и требуют высокой точности. Их нельзя многократно переставлять между станками без риска потерять базу и накопить погрешности. Поэтому применяют крупногабаритное оборудование, удерживающее геометрию на всём протяжении обработки.
Энергетика: корпуса турбин, роторы генераторов, рабочие колёса гидротурбин. Отклонения формы должны быть минимальными.
Судостроение: длинномерные гребные валы, ступицы винтов, крупные корпусные элементы. Несоосность вала ведёт к вибрациям и износу подшипников.
Нефтегазовое машиностроение: корпуса насосов и компрессоров, фланцы большого диаметра, буровое оборудование. Критичны герметичность и точность посадочных поверхностей.
Горнодобывающая техника: рамы экскаваторов, опорно-поворотные устройства, зубчатые венцы диаметром несколько метров. Качество обработки определяет ресурс машины.
Авиация и космос: силовые панели, оснастка, крупные алюминиевые детали. Часто нужно удалить до 90% материала, сохранив тонкостенную точную конструкцию.
Общее правило: чем дороже заготовка, сложнее геометрия и выше цена ошибки, тем выше вероятность обработки на крупногабаритном станке.
Основные типы крупногабаритных станков и их кинематика
-
Портальные фрезерные станки. Деталь на столе, шпиндельная головка перемещается по порталу по X, Y, Z. Высокая жёсткость при обработке больших плоскостей и рам.
-
Горизонтально-расточные станки. Горизонтальный шпиндель выдвигается вдоль оси, стол или колонна перемещаются по координатам. Для крупных корпусных деталей с глубокими отверстиями.
-
Вертикальные карусельные токарные станки. Деталь вращается на вертикальном столе-карусели, суппорты движутся радиально и вертикально. Эффективны для колец, фланцев, корпусов большого диаметра.
-
Тяжёлые токарные станки. Заготовка вращается между центрами или в патроне, суппорт движется вдоль оси. Для длинномерных валов, роторов, осей.
-
Крупные пятиосевые обрабатывающие центры. Линейные оси X, Y, Z плюс две поворотные. Позволяют подводить инструмент под любым углом и обрабатывать сложные поверхности за один установ.
Выбор типа станка определяется размерами детали и характером обработки: растачивание, точение, фрезерование плоскостей или сложных пространственных поверхностей требуют разной кинематики и жёсткости.
Как подготовить производство к установке крупногабаритного станка
Покупка тяжёлого станка — это не разовая сделка, а полноценный инфраструктурный проект. Неподготовленное производство — частая причина задержек запуска.
-
Анализ помещения. Высота цеха, ширина ворот, радиусы поворота транспорта, расположение колонн. Бывает, станок можно занести, но невозможно развернуть к месту установки.
-
Фундамент. Отдельный железобетонный фундамент с учётом массы, динамических нагрузок и грунта. Важны прочность, виброизоляция и стабильность геометрии во времени.
-
Грузоподъёмность цеха. Мостовые краны, тали, траверсы, стропы должны иметь запас по массе и габаритам. Часто требуется модернизация кранового хозяйства.
-
Инженерные системы. Электрическая мощность, стабильное напряжение, охлаждение, сжатый воздух, отвод СОЖ, вентиляция. Для пятиосевых центров — тепловой режим.
-
Технологическая подготовка. Оснастка, инструмент, измерительное оборудование, CAM-системы. Маршруты перемещения заготовок и места хранения.
-
Команда. Операторы, наладчики, технологи, сервисные специалисты проходят обучение до пуска станка.
-
Пусконаладка. Геодезическая выверка, лазерная юстировка, калибровка ЧПУ, проверка температурной стабильности, обработка контрольной детали. Только после подтверждения точности — в эксплуатацию.
Когда инвестировать в крупногабаритный станок?
Универсального рецепта нет, но есть признаки, при которых собственное оборудование становится экономически разумным.
-
Детали регулярно не помещаются в существующий парк. Каждый раз поиск подрядчика, согласование сроков, перевозка, приёмка.
-
Высокая стоимость логистики. Перевозка детали массой 20–50 т требует спецтранспорта, разрешений и страхования, иногда занимает больше времени, чем обработка.
-
Зависимость от подрядчиков влияет на сроки выпуска. Один сорванный срок останавливает сборку турбины, судна или буровой установки.
-
Скрытый эффект: после появления тяжёлого станка предприятие расширяет номенклатуру и берёт заказы, ранее недоступные. Инвестиция становится инструментом роста выручки.
Структура затрат включает не только станок, но и фундамент, монтаж, оснастку, инструмент, обучение, сервис. При стабильной загрузке оборудование окупается за несколько лет за счёт сокращения аутсорсинга, логистики и простоев.
Практика показывает: если предприятие постоянно работает с турбинными корпусами, длинномерными валами, крупными рамами, кольцами или фланцами, вопрос формулируется не «нужен ли крупногабаритный станок», а «в какой момент собственное оборудование станет выгоднее постоянного аутсорсинга».
Вывод
Крупногабаритный станок — это не просто большой станок. Это тяжёлая высокоточная технологическая система для деталей, стоимость и размеры которых не оставляют права на ошибку. Его главные признаки — высокая жёсткость, мощные приводы, специальный фундамент, развитые системы ЧПУ и комплексная подготовка производства.
Именно поэтому крупногабаритное оборудование остаётся ключевым инструментом энергетического, судостроительного, нефтегазового, горнодобывающего и авиационного машиностроения — отраслей, где качество обработки определяет ресурс и безопасность всей машины.
