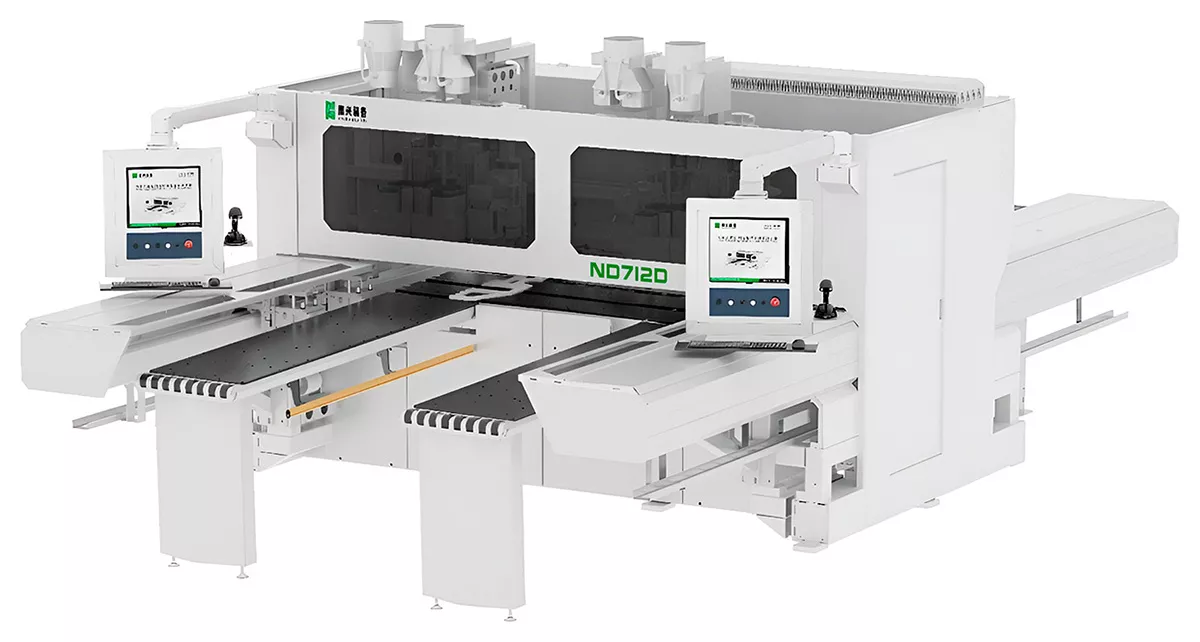

Сверлильно-присадочный центр с ЧПУ Nanxing ND712D

Nanxing ND712D: интеллектуальное сверление и фрезерование щитов без перезажима

В современном мебельном производстве время — самый дефицитный ресурс. Каждая лишняя перестановка заготовки, ручная смена инструмента или корректировка позиции съедают прибыль. Именно поэтому флагманские модели сверлильно-присадочных центров сегодня оцениваются не только по количеству шпинделей, но и по способности обрабатывать деталь комплексно.

Один из ярких представителей этого класса — сверлильно-присадочный центр с ЧПУ Nanxing ND712D. Китайский производитель Nanxing давно зарекомендовал себя как поставщик надежного оборудования для среднего и крупного мебельного бизнеса. Данная модель создана для тех, кто нуждается в максимальной автоматизации процессов сверления, присадки и фрезерования.

Что входит в базовую комплектацию и почему это важно

Главная «фишка» ND712D — двухузловая компоновка. Станок имеет верхний и нижний обрабатывающие агрегаты. Это означает, что деталь не нужно переворачивать вручную для обработки обратной стороны или торцов. Все операции проходят за одну фиксацию заготовки.

Количество присадочных голов: 6 штук. Это не просто цифра в спецификации. Шесть голов позволяют одновременно работать с разными типами крепежных отверстий, не тратя время на перенастройку. Особенность модели — гибкое распределение:

• Вертикальные сверла (первая группа): 76 штук. Такой «гребень» закрывает практически любую сетку отверстий под полкодержатели, эксцентрики и минификсы. За один проход станок может насверлить целую серию отверстий на широкой плоскости.

• Горизонтальные сверла (первая группа): 32 штуки, организованные по схеме «3+3; 2» плюс позиция для пилы. Это решение для торцевого сверления под стяжки, шканты и дюбели.

• Вторая вертикальная группа: 18 сверл, конфигурация «9+9». Используется для доработки или специфических задач, где нужна высокая плотность отверстий на малой площади.

Почему это удобно на практике? Представьте, что вы делаете корпусный модуль. Вам нужно просверлить ряд отверстий под направляющие, затем — под эксцентриковые стяжки на смежной стенке. С традиционным оборудованием пришлось бы менять программу и, возможно, переставлять упоры. ND712D отрабатывает всё по коду за один цикл.

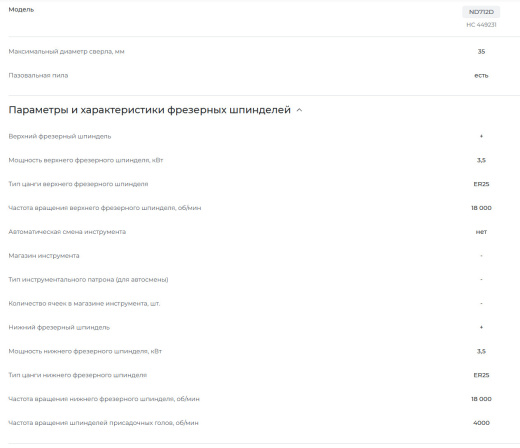

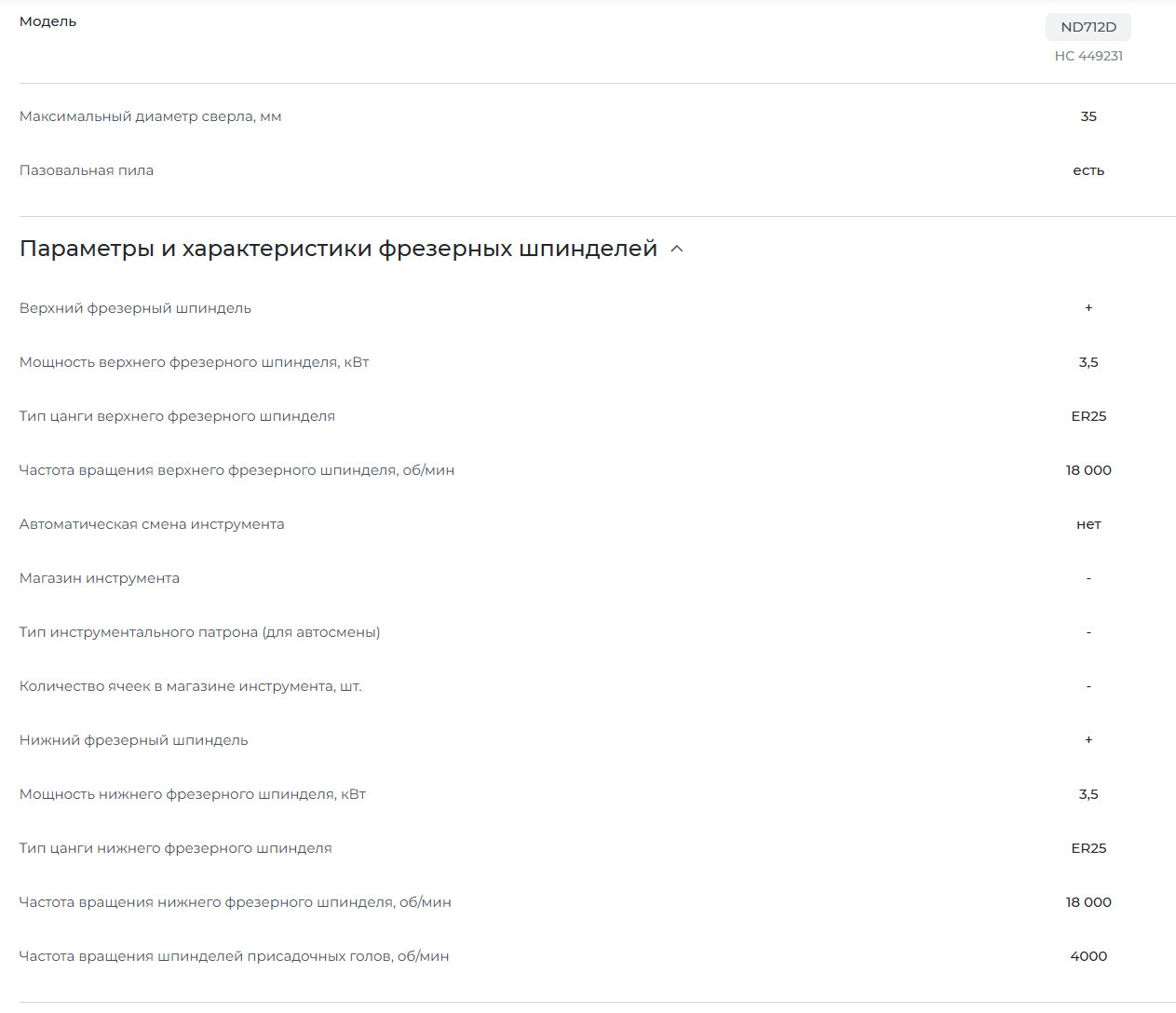

Верхний и нижний узлы: два уровня мощности

Одна из самых частых проблем при работе на дешевых сверлильных станках — вибрация при фрезеровании пазов или выборке четвертей. Nanxing решил этот вопрос, оснастив оба узла собственными шпинделями.

Верхний обрабатывающий узел включает:

• Сверлильную группу.

• Фрезерный шпиндель мощностью 3,5 кВт.

• Пазовальную пилу (для прорезки под заднюю стенку или выборки шпунта).

Нижний узел оснащен:

• Сверлильной группой.

• Собственным фрезерным шпинделем на 3,5 кВт.

Оба шпинделя работают на частоте 18 000 об/мин. Это оптимальный режим для работы с ЛДСП, МДФ и массивом. На такой скорости не происходит подгорания кромки (ламинированной пленки) и обеспечивается чистовое качество реза.

Наличие двух фрезерных узлов позволяет выполнять сложную контурную обработку. Например, верхний шпиндель делает выборку под петли или фрезерует криволинейную кромку, а нижний в это же время формирует посадочное место для врезной фурнитуры на обратной стороне. И всё это без снятия заготовки.

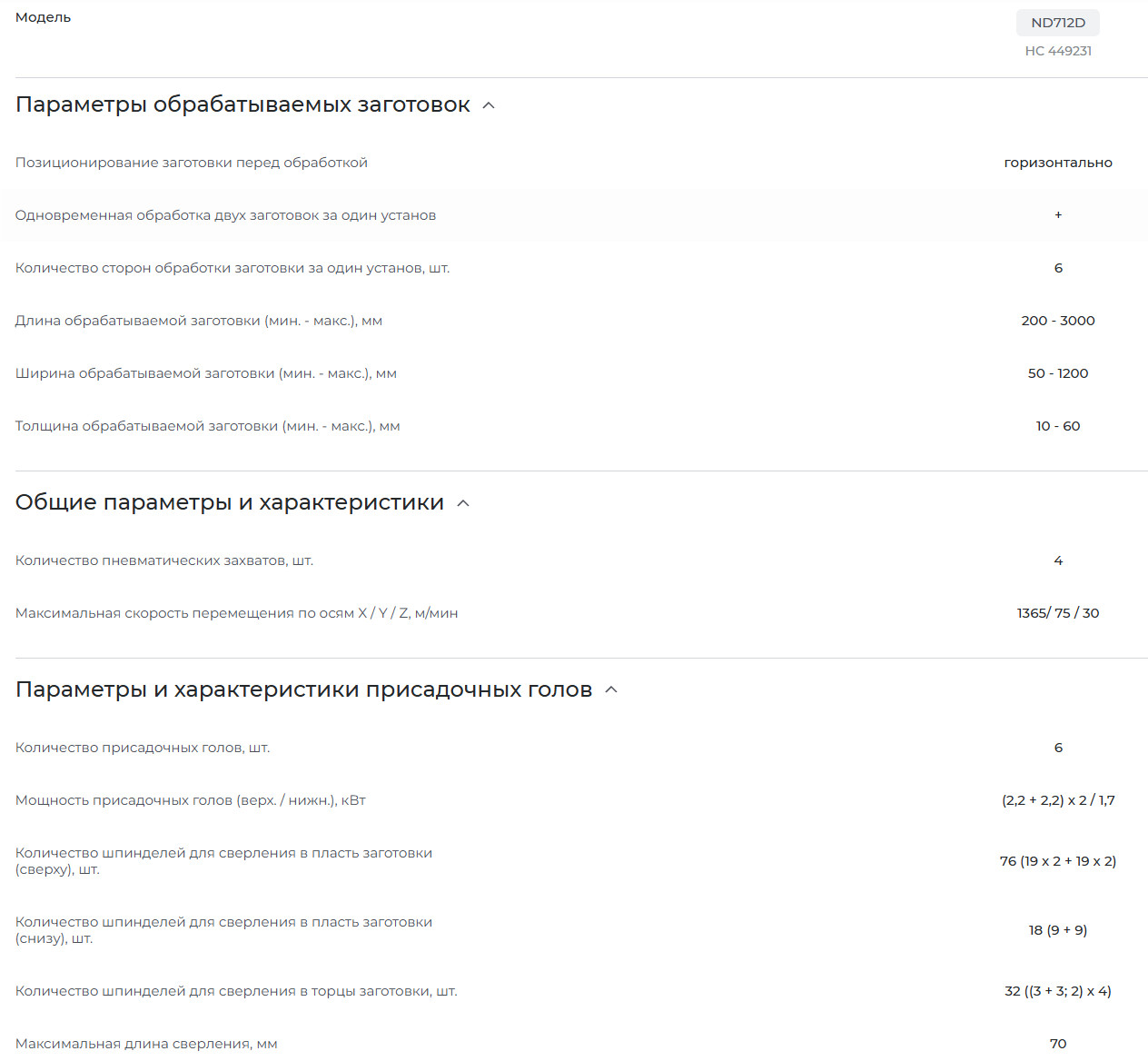

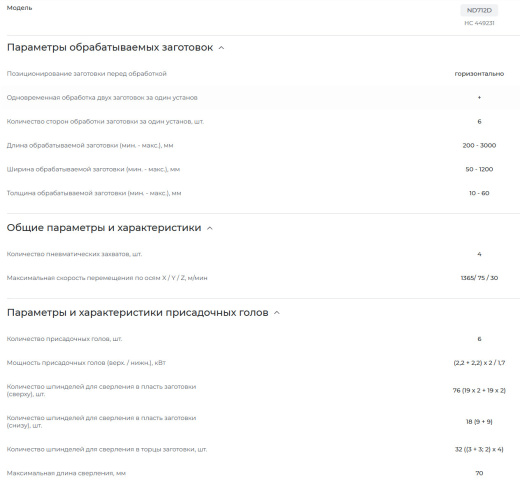

Технические параметры, влияющие на производительность

Давайте посмотрим на «цифры», которые определяют реальную скорость работы в цеху.

Максимальная ширина заготовки: 1200 мм. Это значит, что станок спокойно «проглатывает» стандартные листы и щиты, используемые в производстве корпусной мебели. Ограничение по длине в спецификации не указано прямо, но практика показывает, что система рассчитана на детали до 2500-3000 мм (уточняйте под заказ). Ширина в 1.2 метра позволяет обрабатывать даже широкие фасады и столешницы.

Скоростные характеристики позиционирования впечатляют:

• По оси X: 135 м/мин

• По оси Y: 75 м/мин

• По оси Z: 30 м/мин

Что это дает? Быстрые холостые перемещения. Когда станок делает 50-100 позиционирований на одной детали (сверление множества мелких отверстий), экономия миллисекунд на каждом перемещении складывается в минуты. За смену вы получаете +15-20% производительности только за счет динамики привода.

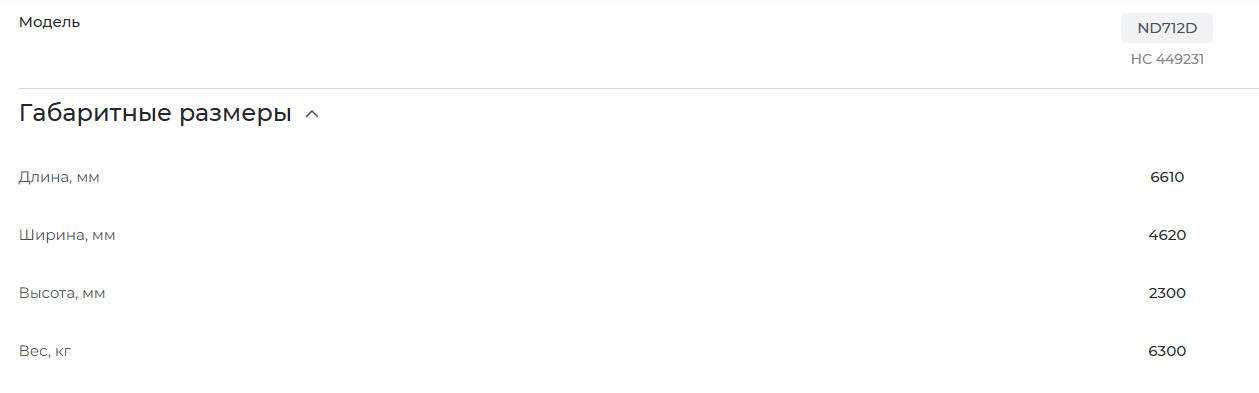

Общий вес станка — 6300 кг. Это не просто металлолом. Вес говорит о массивности станины. Тяжелая чугунная или стальная сварная конструкция гасит вибрации при одновременной работе двух шпинделей или при сверлении большим количеством голов. Чем тяжелее станина, тем точнее позиционирование и выше ресурс направляющих.

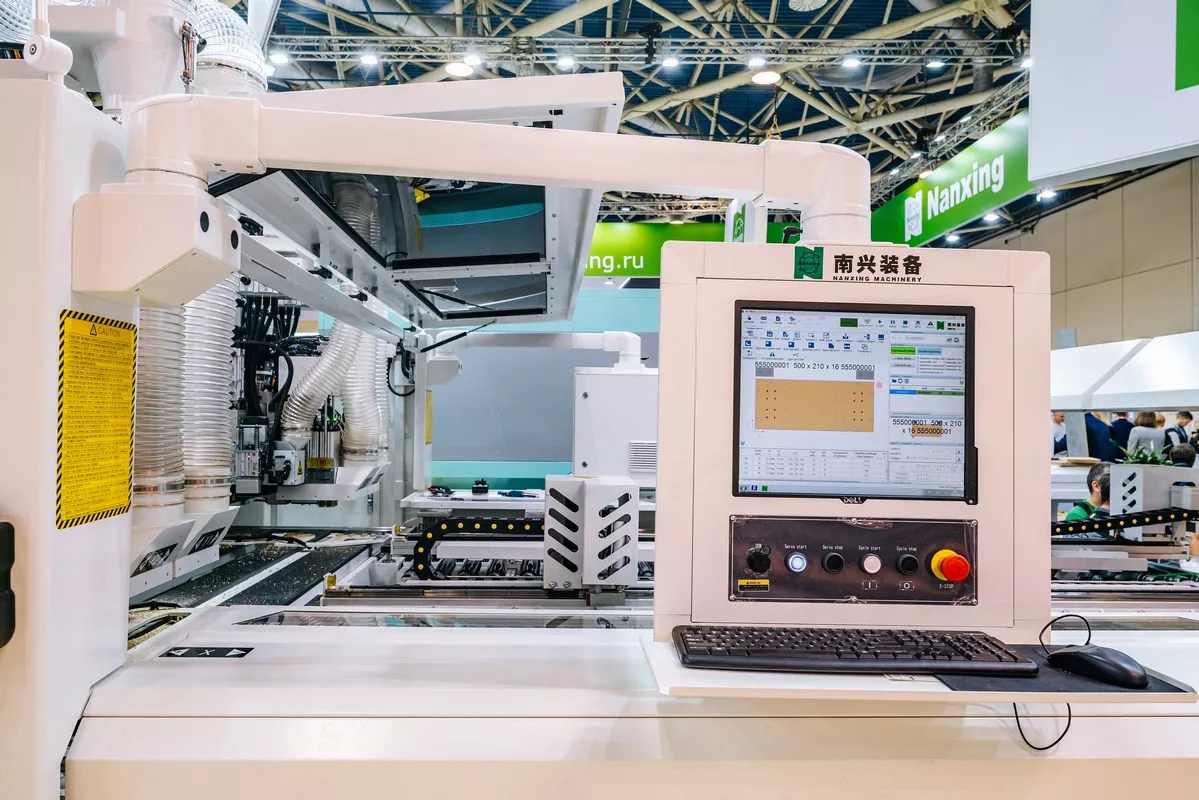

Система управления и софт: мозг центра

Станок работает под управлением ЧПУ SYNTEC. Для мебельщиков это знак качества: синтек — стандарт для деревообрабатывающих центров средней и высокой ценовой категории. Контроллер интуитивно понятен, имеет русскоязычную локализацию и удобный пульт.

Но главное — это предустановленное ПО PCDrillCAM. Что это дает оператору и технологу?

1. Импорт из CAD. Вы рисуете деталь в любой программе (например, Базис, К3-Мебель, WOODY) и экспортируете в DXF или специальный формат. PCDrillCAM сам распознает отверстия и пазы.

2. Автоматическая оптимизация маршрута. Программа не просто перегоняет код, она анализирует, как быстрее пройти все точки, чтобы минимизировать время перемещения головок.

3. Визуализация. На экране вы видите 3D-модель детали и траекторию движений инструмента. Ошибку можно заметить до того, как фреза коснется материала.

Отсутствие необходимости писать G-коды вручную — колоссальная экономия времени на наладку. Оператор со средней квалификацией загружает новое изделие за 3-5 минут.

Уникальные преимущества в реальной работе

Обработка с шести сторон. Строго говоря, у щита шесть плоскостей. ND712D может сверлить отверстия в любой из них без перезакрепления. За счет комбинации вертикальных и горизонтальных сверлильных групп, а также двухстороннего фрезерования, станок закрывает 100% потребностей в присадке под стяжки, шканты, полкодержатели и направляющие.

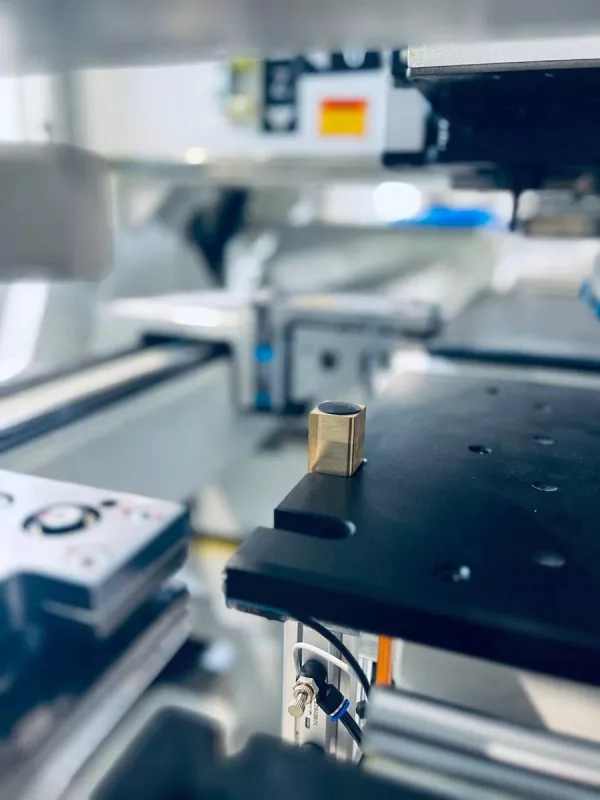

Два автоматических зажима с системой обдува. Это важная деталь, которую часто упускают из виду. Зажимы фиксируют деталь пневматикой. В процессе сверления и фрезерования образуются опилки. Если они попадут под прижимную лапу, деталь может «повести» или появится брак по глубине. Система автоматического обдува в зоне захвата сдувает стружку непосредственно перед фиксацией. Результат — идеальная базовая плоскость и повторяемость размеров от детали к детали.

Пазовальная пила на верхнем узле. Отдельный инструмент для прорезки пазов под заднюю стенку (ХДФ или фанера). В обычных сверлильных центрах для этого приходится использовать фрезу, что медленно и изнашивает шпиндель. Пилим дисковой пилой — быстро, чисто и энергоэффективно.

Для какого бизнеса подходит Nanxing ND712D

Станок весом 6.3 тонны и стоимостью (относительно конкурентов) не является стартовой моделью для гаража. Это решение для:

• Мебельных фабрик, выпускающих 500+ щитов в смену. Обработка без перезажима сокращает цикл изготовления каждого корпуса на 30-40 секунд. За год это тысячи сэкономленных человеко-часов.

• Производств кухонь и шкафов-купе, где важна точная подгонка под размеры помещения. Возможность фрезеровать криволинейные кромки на верхнем шпинделе позволяет делать радиусные фасады и полки.

• Цехов по изготовлению мебели из массива, где нужна чистая выборка пазов и точное сверление под шканты без сколов. Наличие двух мощных шпинделей обеспечивает запас крутящего момента для твердых пород дерева.

Сравнение с ближайшими аналогами

На рынке популярны модели от Vitap, Weeke (Homag) и SCM. Но у Nanxing ND712D есть два козыря:

1. Соотношение цена / количество шпинделей. За цену европейского «входного» центра вы получаете два фрезерных шпинделя по 3.5 кВт, а не один 2.2 кВт.

2. 6 сверлильных голов. Многие конкуренты имеют 4 или 5. Лишняя голова позволяет не перенастраивать инструмент под разные форматы крепежа.

Из условных минусов — сервис. Nanxing не так широко представлен, как Homag, но в крупных городах России есть официальные дилеры с ремзоной. Плюс китайская логистика запчастей сейчас отлажена.

Логистика, монтаж и запуск

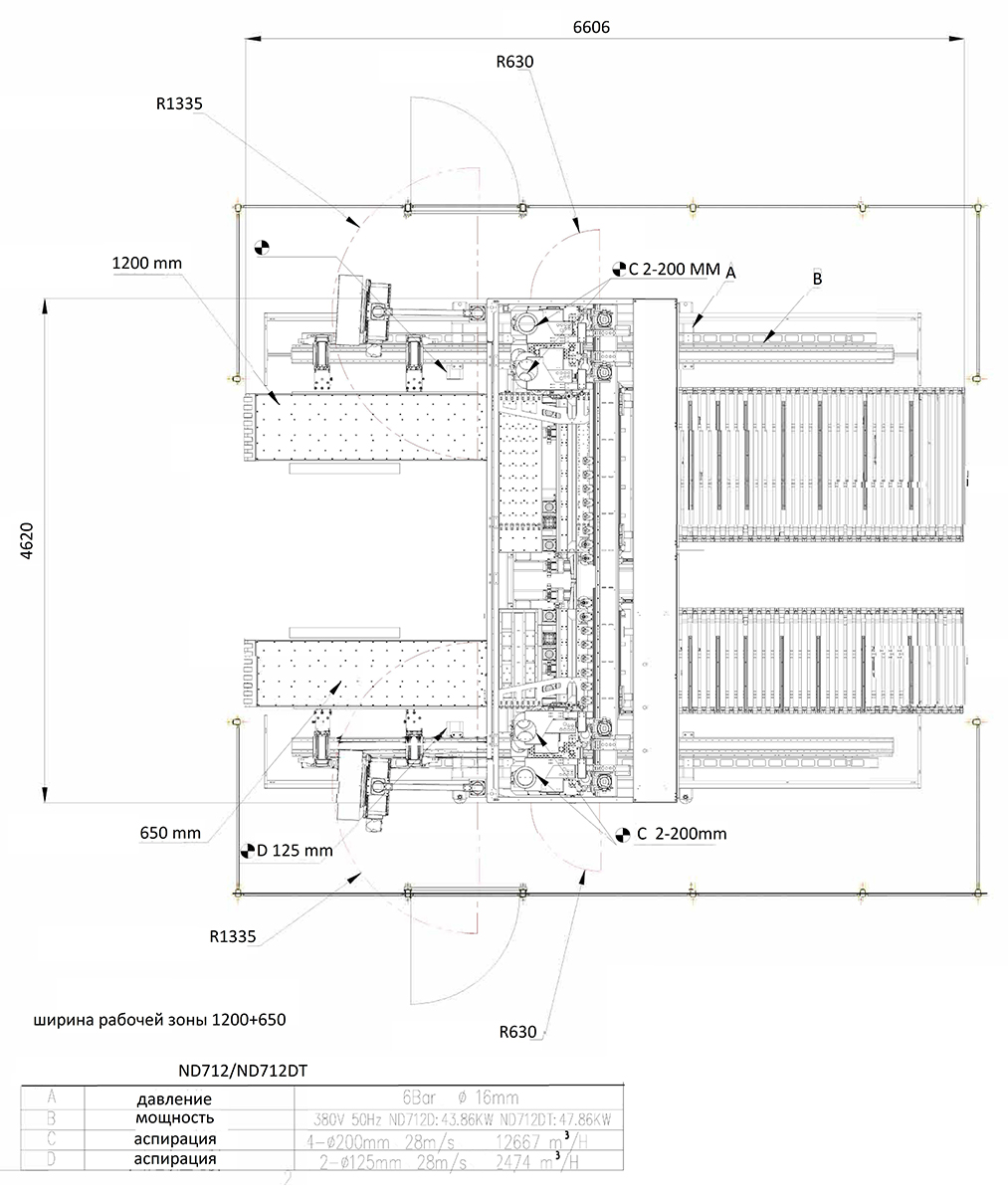

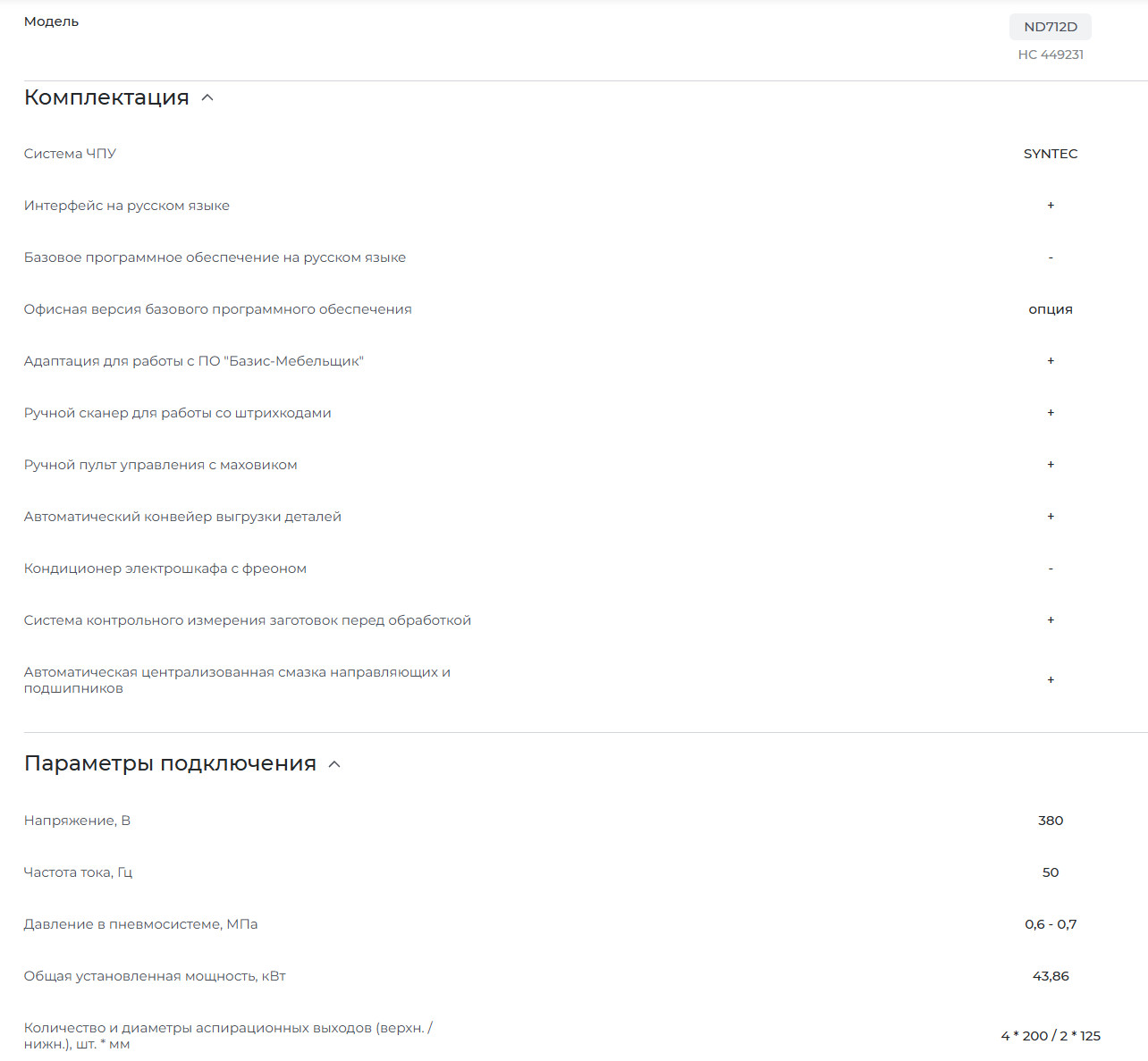

Станок поставляется в термоупаковке. Для установки требуется бетонный пол толщиной не менее 200 мм (из-за веса 6.3 тонны). Потребление электроэнергии стандартное для промышленного оборудования — трехфазная сеть 380В. Подключение ЧПУ SYNTEC желательно доверить сертифицированному специалисту для корректной привязки датчиков нуля.

Заключение: стоит ли покупать

Если вы ищете «рабочую лошадку» для сверловки ЛДСП и МДФ без танцев с бубном, Nanxing ND712D — сильный кандидат. Он не пытается заменить полноценный обрабатывающий центр с ЧПУ (по 5-осевой обработке он проиграет), но как специализированный сверлильно-присадочный агрегат для корпусной мебели он один из лучших в своем классе.

Ключевые преимущества, которые вы получите:

• Экономия времени за счет обработки с 6 сторон.

• Высокая точность за счет жесткой станины и автоматического обдува зажимов.

• Гибкость за счет двух независимых фрезерных шпинделей и пазовальной пилы.

• Простое программирование через PCDrillCAM.

Заказывать оборудование лучше у проверенных поставщиков с гарантией и пусконаладкой. Обязательно запросите демонстрацию работы на ваших материалах — это покажет реальную частоту вращения и качество вывода стружки.

Итоговая оценка (по 5-балльной шкале):

• Функциональность: 5/5 (6 сторон — это максимум для этого класса).

• Производительность: 4.8/5 (135 м/мин по X — отличный показатель).

• Софт: 4.5/5 (SYNTEC надежен, но интерфейс немного уступает европейским гигантам).

• Соотношение цена-качество: 5/5.

Сверлильно-присадочный центр Nanxing ND712D — это ваш шаг к безостановочному конвейеру. Ставьте его в цех, и вы забудете о том, что такое «ручная присадка» и «переворот детали».
