Замена и диагностика кабеля шагового двигателя на станке ЧПУ: полное руководство

Замена кабеля сервошагового и шагового двигателя

В процессе эксплуатации и обслуживания ЧПУ в 40 % случаях проблемы возникают в кабелях поврежденных при транспортировке или монтаже оборудования , плохая пайка или просто текущий износ кабельных систем

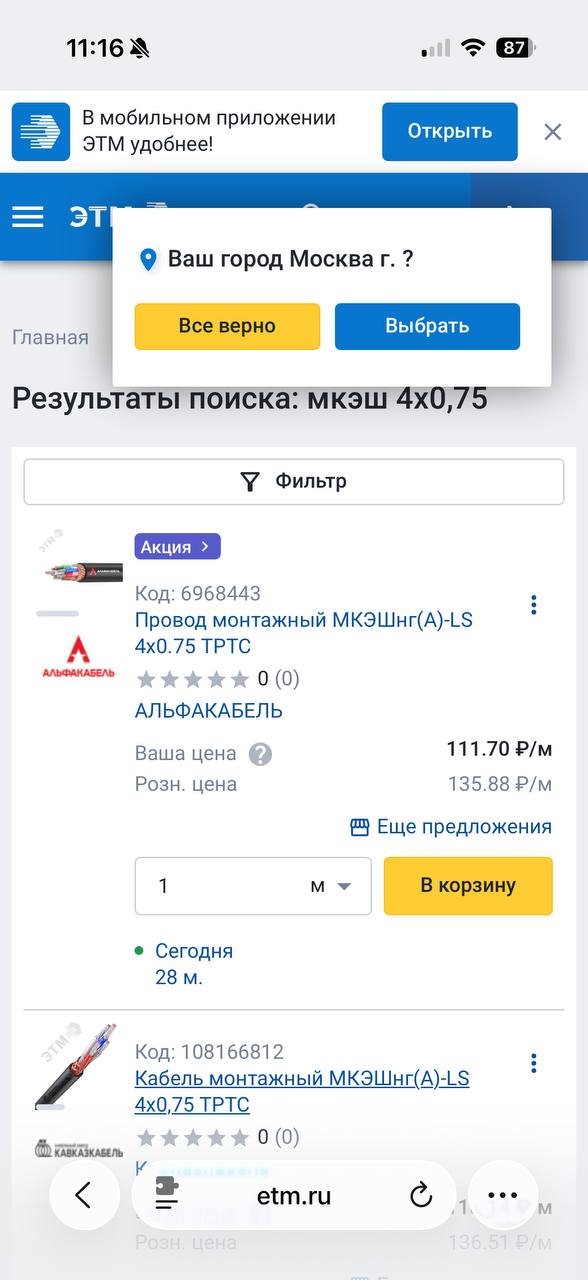

Я рекомендую силовые кабеля менять на МКЭШ 4*0,75 производства рыбинсккабель или подобный - на моем видео подробно описана замена и диагностика

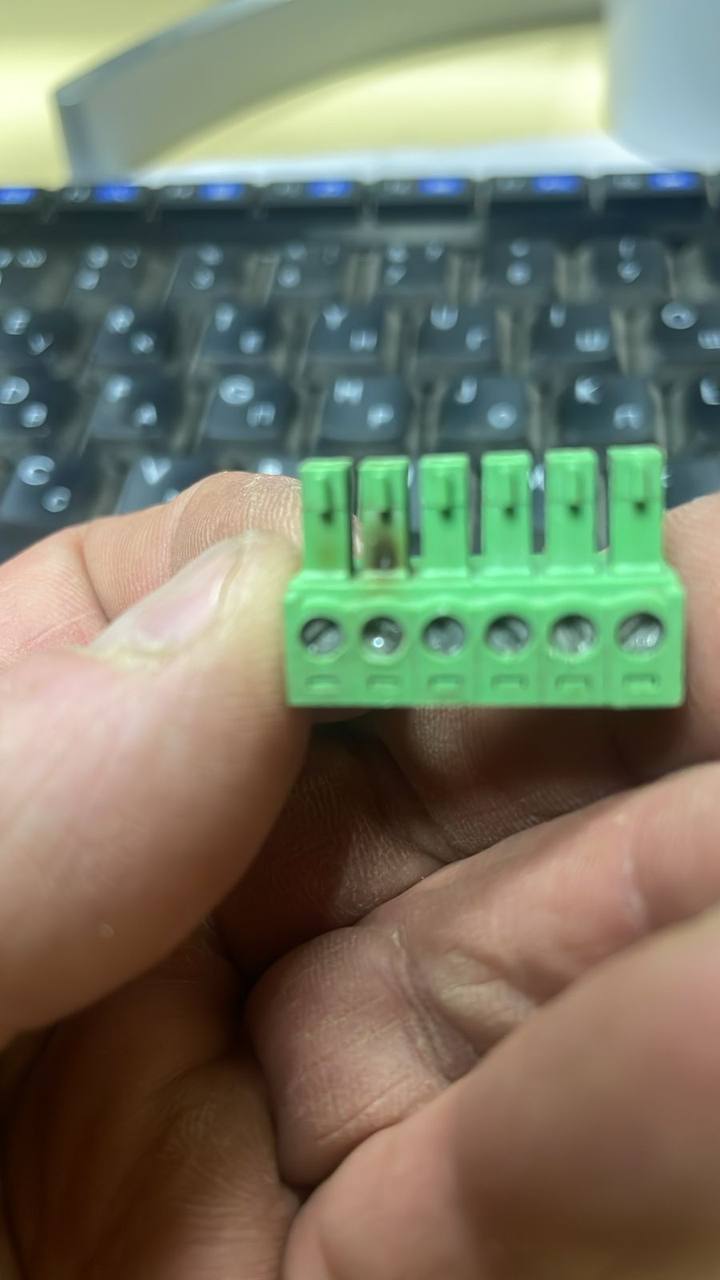

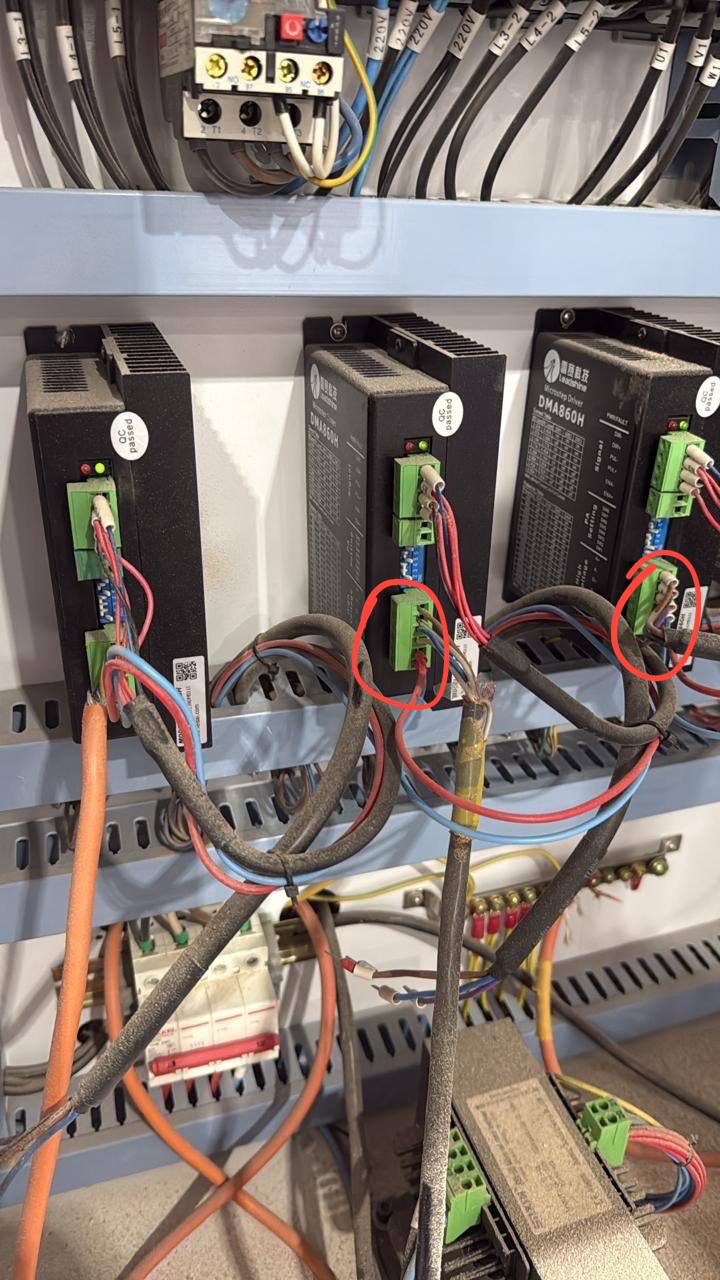

И прошу обращать внимание на состояние клеммников на драйвере, затяжку проводов При замене кабеля, -  кабель тянется непосредственно от двигателя до драйвера цельный без разрывов и других соединений - только это гарантирует бесперебойную работу после замены!!!Клеммники рекомендую удалить - только пайка!

Шаговые двигатели — это «мускулы» любого фрезерного, гравировального или токарного станка с числовым программным управлением. Они с высочайшей точностью преобразуют электрические импульсы в механическое движение. Однако даже у надежной системы есть уязвимое место — соединительный кабель. Постоянное движение порталей, изгибы, вибрации и механические помехи со временем приводят к его повреждению. Результат — сбои в работе, потеря шагов, снижение точности и полная остановка производства. Умение самостоятельно диагностировать и заменить кабель — ключевой навык для владельца ЧПУ, экономящий время и значительные средства.

Замена кабеля шагового двигателя на станке ЧПУ: исчерпывающая инструкция по диагностике и ремонту

Этап 1: Точная диагностика — находим корень проблемы

Прежде чем браться за паяльник, необходимо убедиться, что проблема именно в кабеле, а не в драйвере, самом двигателе или контроллере.

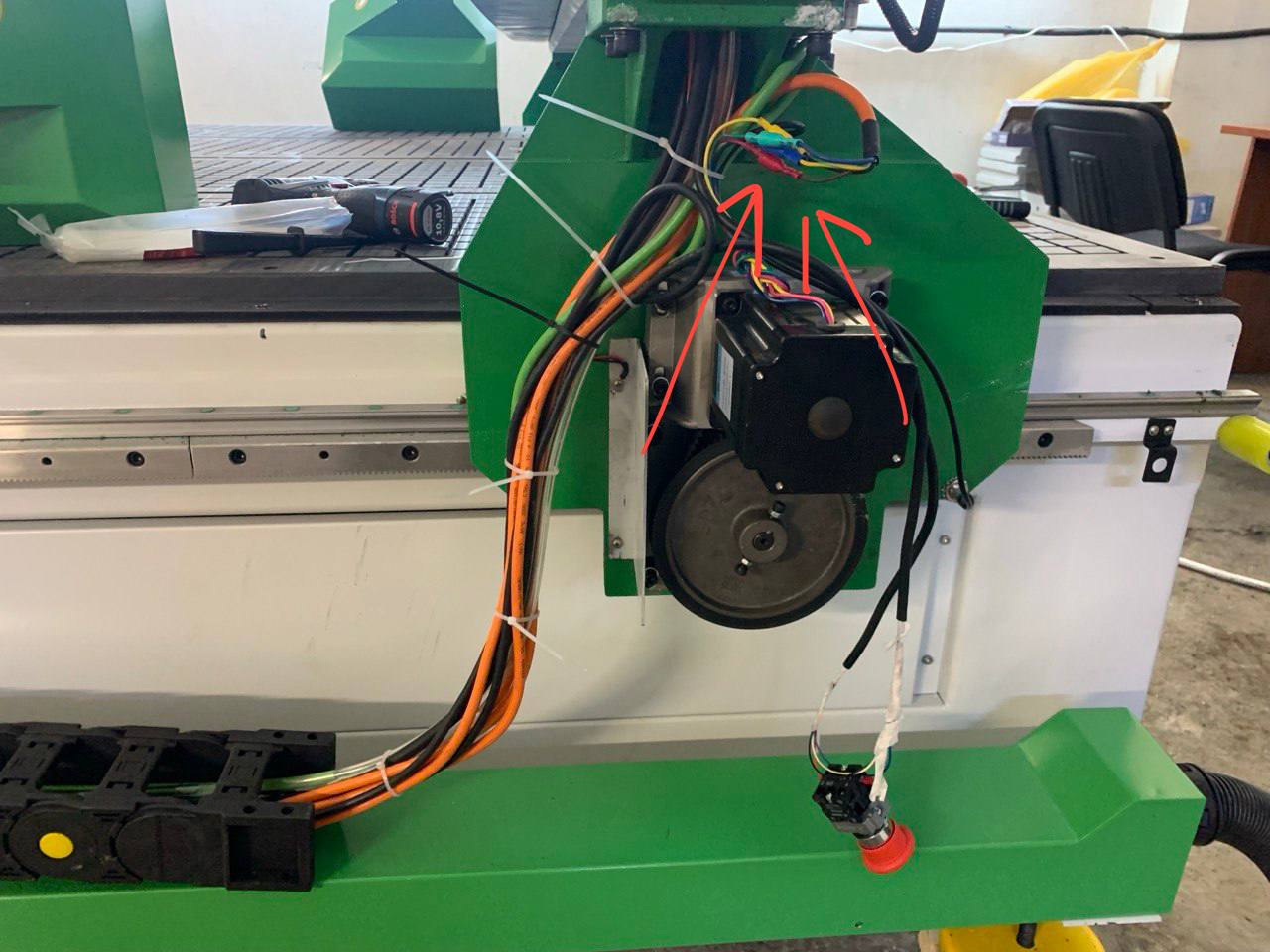

1. Визуальный осмотр. Тщательно обследуйте весь путь кабеля, особенно области возле фиксаторов, точек входа в кабельные цепи и возле разъемов. Ищите потертости, перегибы, вмятины, признаки перетирания или оплавления.

2. Тест на потерю шагов. Запустите станок в режиме повторения длительной программы или заставьте проблемную ось двигаться с рабочей нагрузкой. Характерные признаки обрыва — дерганые движения, неравномерный шум двигателя, сбой позиционирования (особенно в одной и той же точке траектории).

3. Прозвонка мультиметром. Это далеко не самый надежный способ - может быть мигающий обрыв. Отключите станок от сети и разъедините кабель с обеих сторон (от драйвера и от двигателя).

   • Переведите мультиметр в режим проверки сопротивления (Омы) или звуковой прозвонки.

   • Проверьте целостность каждой жилы: щупы должны касаться соответствующих контактов на обоих разъемах. Звуковой сигнал или сопротивление близкое к 0 Ом говорят об исправности.

   • Критически важный тест: проверьте короткое замыкание между жилами. Щупы ставьте на соседние контакты. Исправный кабель не должен показывать контакт. Также проверьте, нет ли замыкания любой жилы на экран/оплетку.

4. Механический тест. При включенном станке (с максимальной осторожностью!) пошевелите кабель в предполагаемых местах повреждения. Если в этот момент двигатель дергается или пропускает шаги — диагноз подтвержден.

Этап 2: Подготовка к замене — правильный выбор материалов

Не используйте случайные провода! От качества кабеля зависит будущая надежность.

1. Тип кабеля: Применяйте только специальные многожильные кабели в силиконовой изоляции типа МКЭШ или МКЭШнг . Они гибкие, стойкие к вибрациям и многократным изгибам. Обычный монтажный провод быстро переломится.

2. Сечение: Ориентируйтесь на сечение старого кабеля (обычно 0.6-0.8 мм² на жилу). Лучше взять с небольшим запасом.

3. Экранирование: Кабель обязательно должен иметь медную оплетку или фольгированный экран. Это защищает слаботочные сигналы шаговика от электромагнитных помех, создаваемых силовыми проводами шпинделя и частотными преобразователями.

4. Количество жил: Для биполярного шагового двигателя стандартно требуется 4 жилы. Если у вас мотор с дополнительным датчиком температуры или иной опцией, жил может быть 6 или 8.

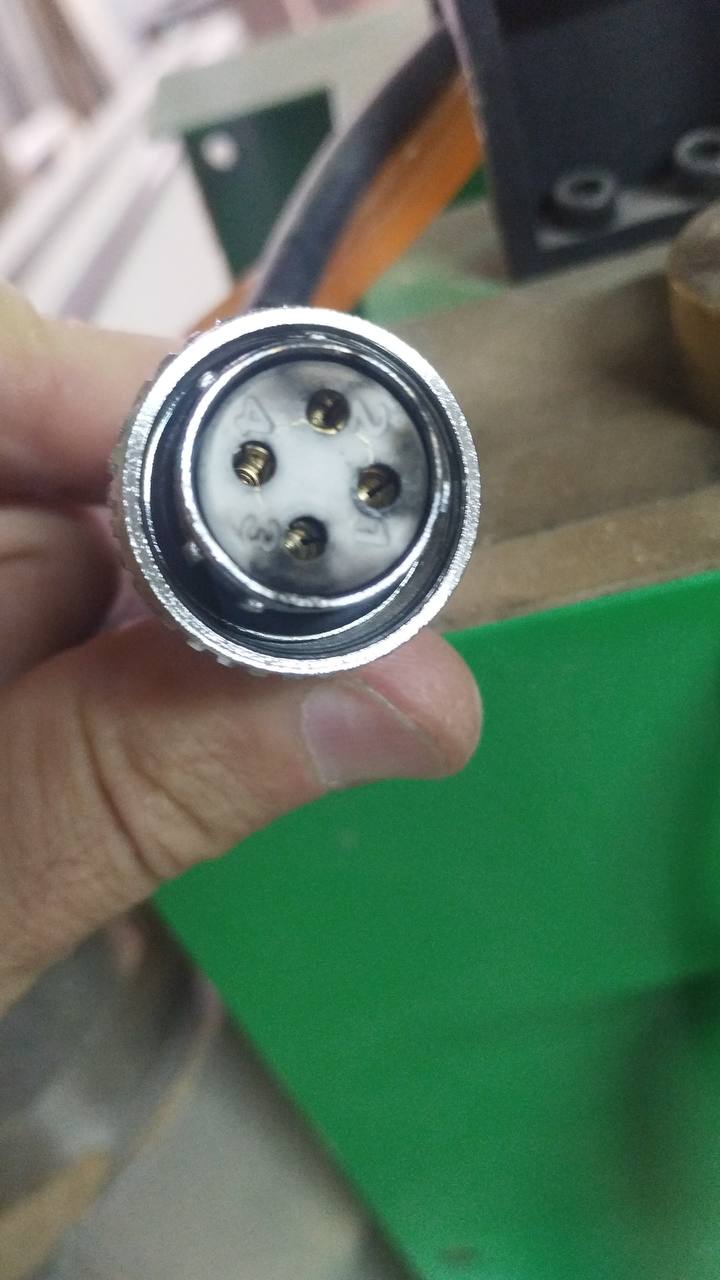

5. Коннекторы: Приобретайте качественные разъемы, совпадающие по типу с вашим драйвером и двигателем лучше пайки ничего нет)

Этап 3: Процесс замены — аккуратность и внимательность

1. Документирование. Сфотографируйте или зарисуйте схему подключения старого кабеля. Маркируйте жилы и разъемы изолентой с подписями.

2. Демонтаж. Отключите питание станка. Аккуратно отсоедините старый кабель с обеих сторон.

3. Изготовление нового шлейфа. Отрежьте кабель нужной длины с запасом в 10-15% для свободной укладки.

   • Зачистите концы жил, залудите их.

   • ВНИМАНИЕ: Пайка должна быть аккуратной, без «соплей». Надежно зафиксируйте разъем в приспособлении («третья рука»).

   • Обязательно подключите экран! Оплетку кабеля нужно припаять к металлическому корпусу разъема или выделенному контакту «GND» с одной стороны (обычно на стороне контроллера), чтобы избежать контурных токов.

4. Укладка и фиксация. Проложите новый кабель по старой трассе, избегая острых кромок. Используйте вибростойкие кабельные стяжки, спиральную защиту или гофру. Не допускайте натяга и перегибов. Кабель не должен пересекаться с силовыми линиями, а идти параллельно на расстоянии или под углом 90 градусов.

Этап 4: Тестирование и ввод в эксплуатацию

После монтажа еще раз проверьте целостность и отсутствие КЗ мультиметром. Только затем подключайте к драйверу и двигателю.

1. Первичный запуск. Без подачи питания на шпиндель запустите программу с плавными движениями по всем осям. Прислушайтесь к двигателям.

2. Проверка на точность. Выполните тестовую программу (например, вырезание круга или квадрата) с последующим замером размеров эталонной детали.

3. Контроль нагрева. После 15-20 минут работы проверьте, не нагревается ли новый кабель и разъемы.

Своевременная диагностика и профессиональная замена кабеля шагового двигателя — это не просто ремонт, а инвестиция в стабильность и точность вашего ЧПУ-станка. Используя правильные материалы и методику, вы не только устраните текущую неполадку, но и значительно повысите надежность узла в будущем, предотвратив внезапные простои в самый ответственный момент. Помните: в высокоточном оборудовании мелочей не бывает, и качественный сигнальный кабель — одна из основ безупречной работы.

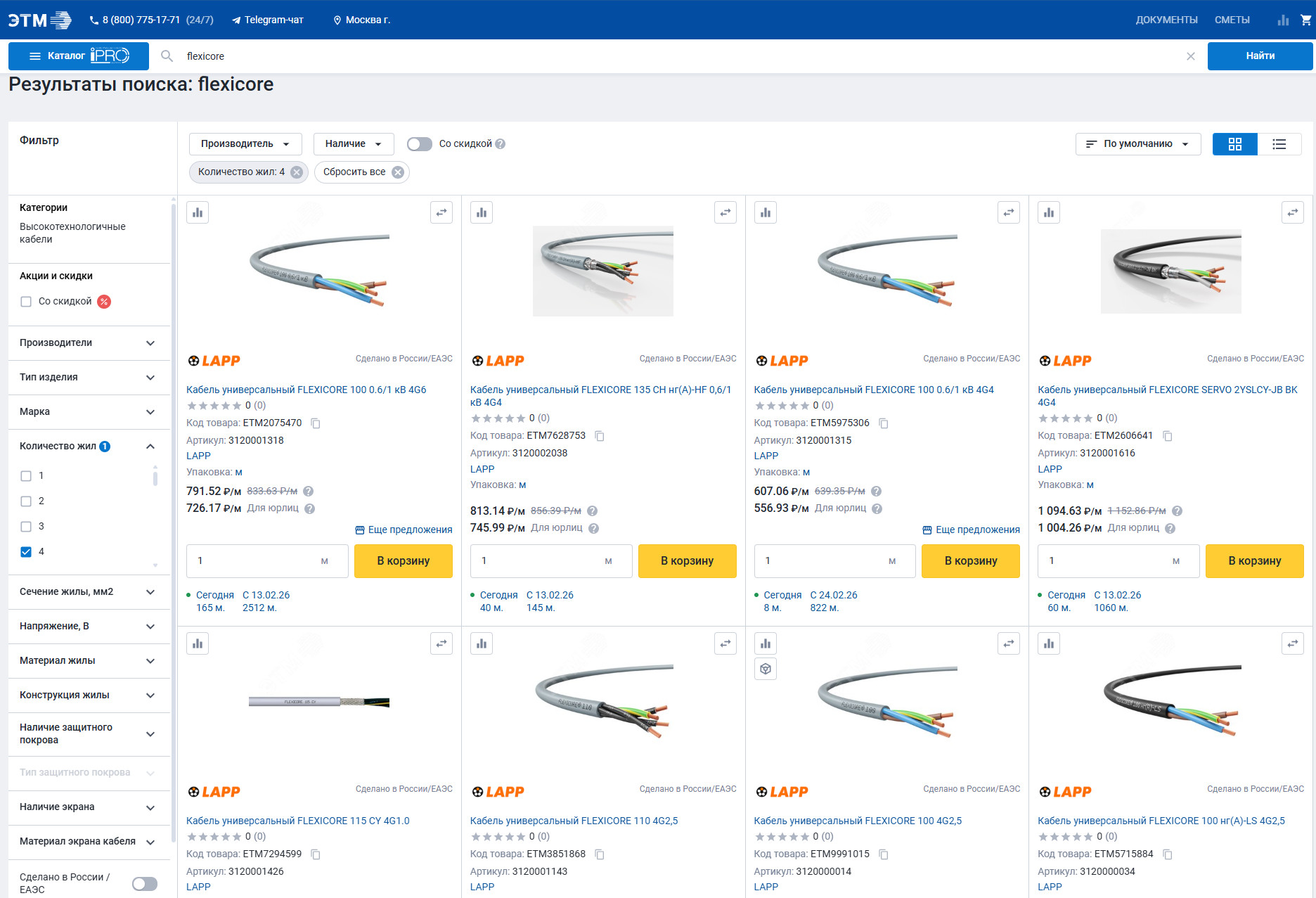

Как более качественную замену МКЭШ 4*0,75 могу рекомендовать FLEXICORE® 115 CY

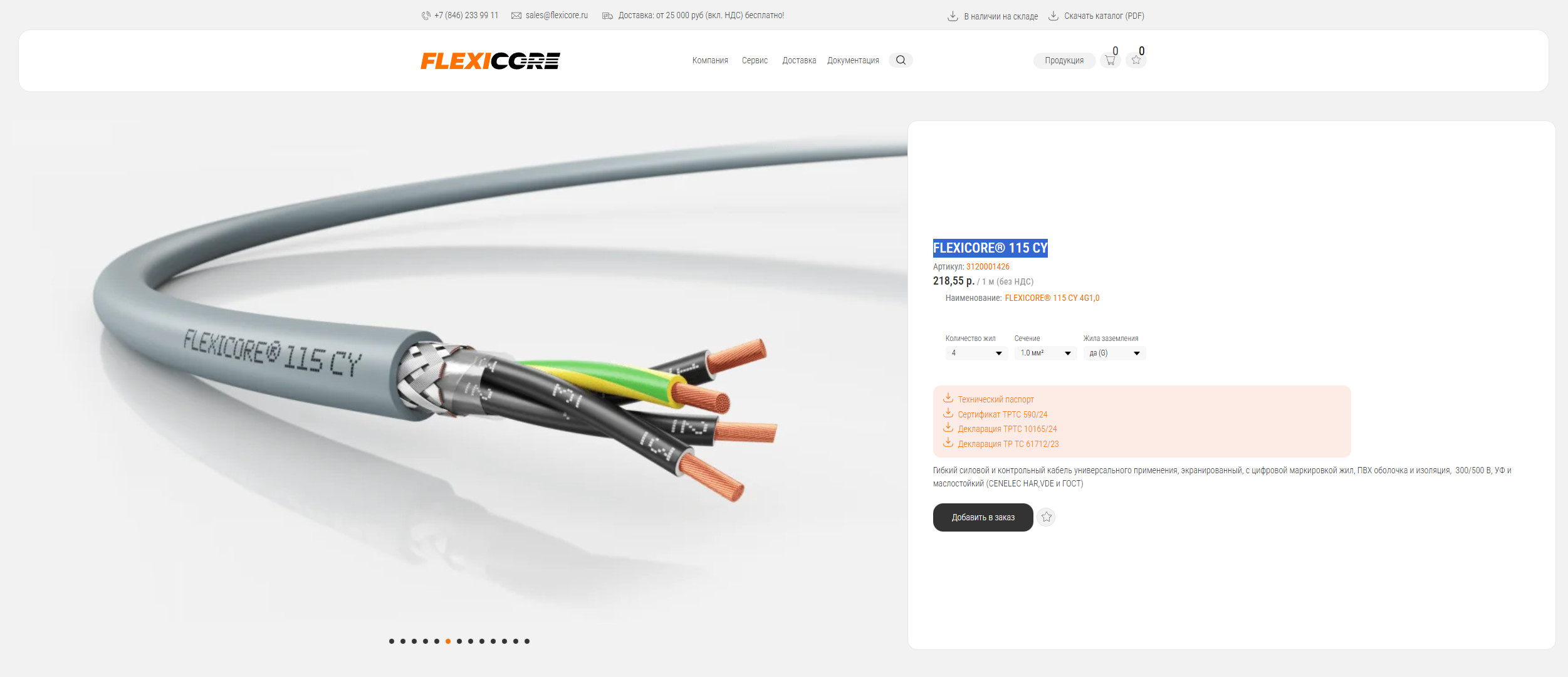

FLEXICORE® 115 CY: универсальный силовой кабель для промышленного применения

Современное производство требует не только высокой производительности оборудования, но и безупречной надежности инженерных коммуникаций. Особое место здесь занимает кабельная продукция — «кровеносная система» любого промышленного объекта. Продукт FLEXICORE® 115 CY представляет собой оптимальное решение для стационарного монтажа и ограниченно подвижного соединения в условиях средних механических нагрузок. Сочетая международные стандарты качества и адаптацию к требованиям стран ЕАЭС, этот кабель становится выбором профессионалов в области машиностроения, конвейерных линий и электромонтажа.

Конструктивные особенности и гибкость

В основе FLEXICORE® 115 CY лежит медная многопроволочная жила 5 класса гибкости. Производитель ориентируется на высокие стандарты VDE 0295 class 5 и IEC 60228 class 5. Благодаря оптимальному наружному диаметру кабель значительно проще прокладывать в стесненных условиях: в кабельных каналах, лотках, металлорукавах. Это сокращает время монтажа и снижает трудозатраты.

Кабель выпускается в экранированном исполнении. Оплетка высокой плотности обеспечивает надежную защиту от электромагнитных помех. Такое решение делает модель FLEXICORE® 115 CY идеальным выбором для электромагнитно критических сред. Оборудование, чувствительное к наводкам, получает стабильное питание и корректно передает управляющие сигналы.

Эксплуатационная надежность и устойчивость к агрессивным средам

Одна из главных «фишек» данного кабеля — стойкость к воздействию минерального масла и дизельного топлива. Испытания проводятся по методике ГОСТ 25018. В отличие от стандартных образцов, оболочка FLEXICORE® 115 CY не разрушается при контакте с углеводородами, что актуально для нефтегазового сектора, автосервисов и цехов металлообработки.

Физико-механические свойства изделия подвергаются более жестким испытаниям по сравнению с требованиями ГОСТ. Это гарантирует сохранение целостности при вибрации, изгибающих нагрузках и перепадах температур. Кабель рассчитан на эксплуатацию в макроклиматических условиях У1, 1, 1.1, 2, 2.1, 3, 3.1. Такая маркировка допускает размещение линии как под открытым небом, так и внутри помещений с сухой или повышенной влажностью.

Электробезопасность и экологичность

Повышенные электрические требования — визитная карточка FLEXICORE® 115 CY. Испытательное напряжение составляет 4 кВ, что превосходит стандартные параметры. Это гарантирует надежность изоляции и отсутствие микротрещин, которые могут привести к пробою.

Важно отметить, что кабель полностью соответствует строгим экологическим нормам. Он не содержит свинца и других тяжелых металлов. Продукция сертифицирована по директивам REACH и RoHS, а также соответствует техническому регламенту ТР ЕАЭС 037/2016. Это означает, что использование кабеля безопасно для человека и окружающей среды, а утилизация не требует специальных дорогостоящих процедур.

Области применения

FLEXICORE® 115 CY применяется там, где нужна надежность, защита от помех и маслостойкость:

1. Производство промышленного оборудования — подключение станков с ЧПУ, сварочных аппаратов, прессов.

2. Конвейерно-транспортные системы — питание приводов, датчиков, систем автоматики.

3. Осветительные сети — монтаж наружного и внутреннего освещения на объектах с жесткими условиями эксплуатации.

4. Электрические установки — распределительные щиты, силовые шкафы, линии до 0,66/1 кВ.

Итоги и экономическая целесообразность

Инвестиции в качественный кабель снижают затраты на ремонт и замену линий. FLEXICORE® 115 CY служит дольше бюджетных аналогов за счет усиленной изоляции и стойкости к агрессивным веществам. Удобство прокладки экономит время монтажников, а соответствие стандартам ЕАЭС исключает проблемы при приемке объектов надзорными органами. Если вашему проекту требуется баланс цены, надежности и экологичности — это решение закроет потребности на 100%.
