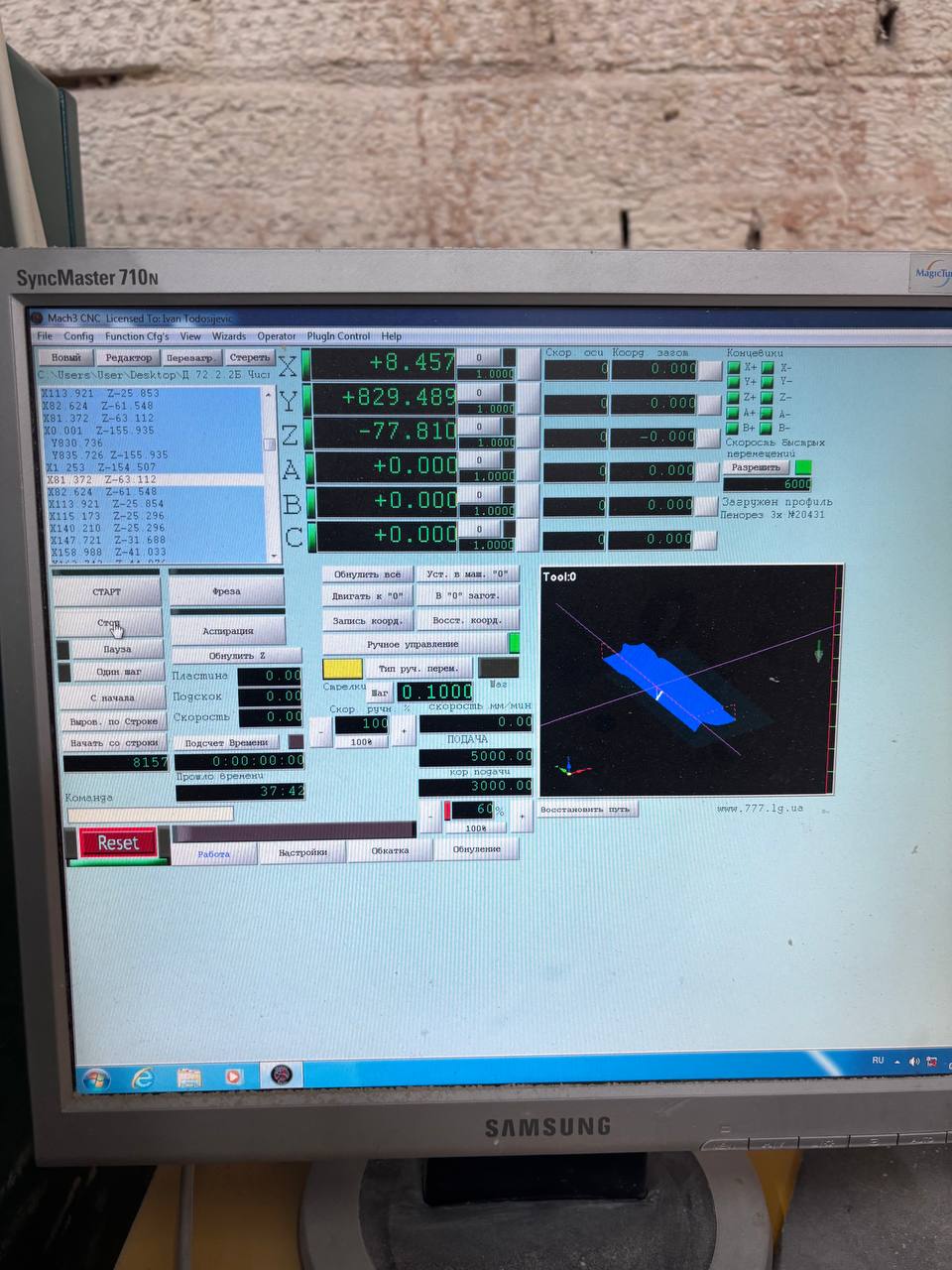

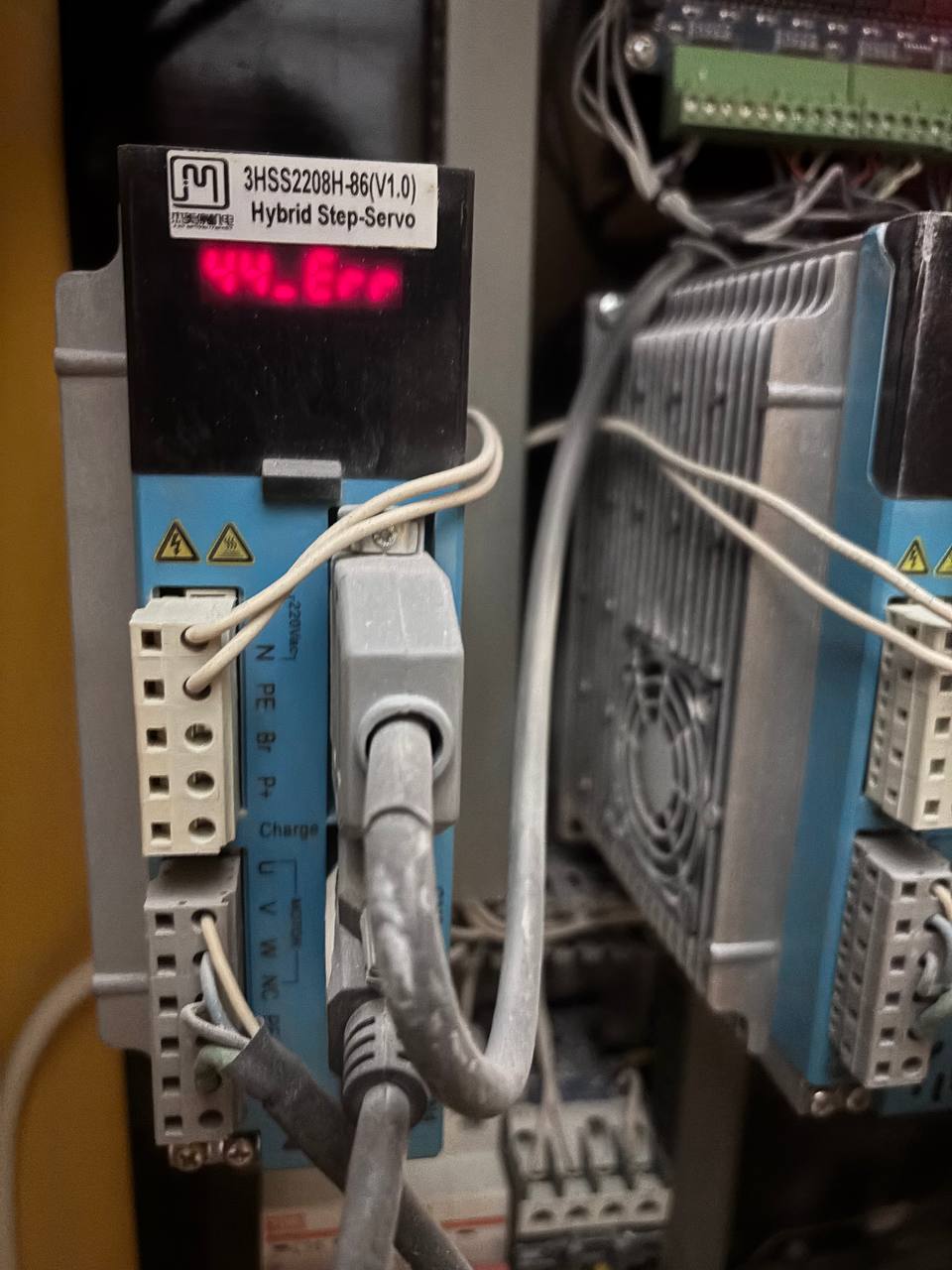

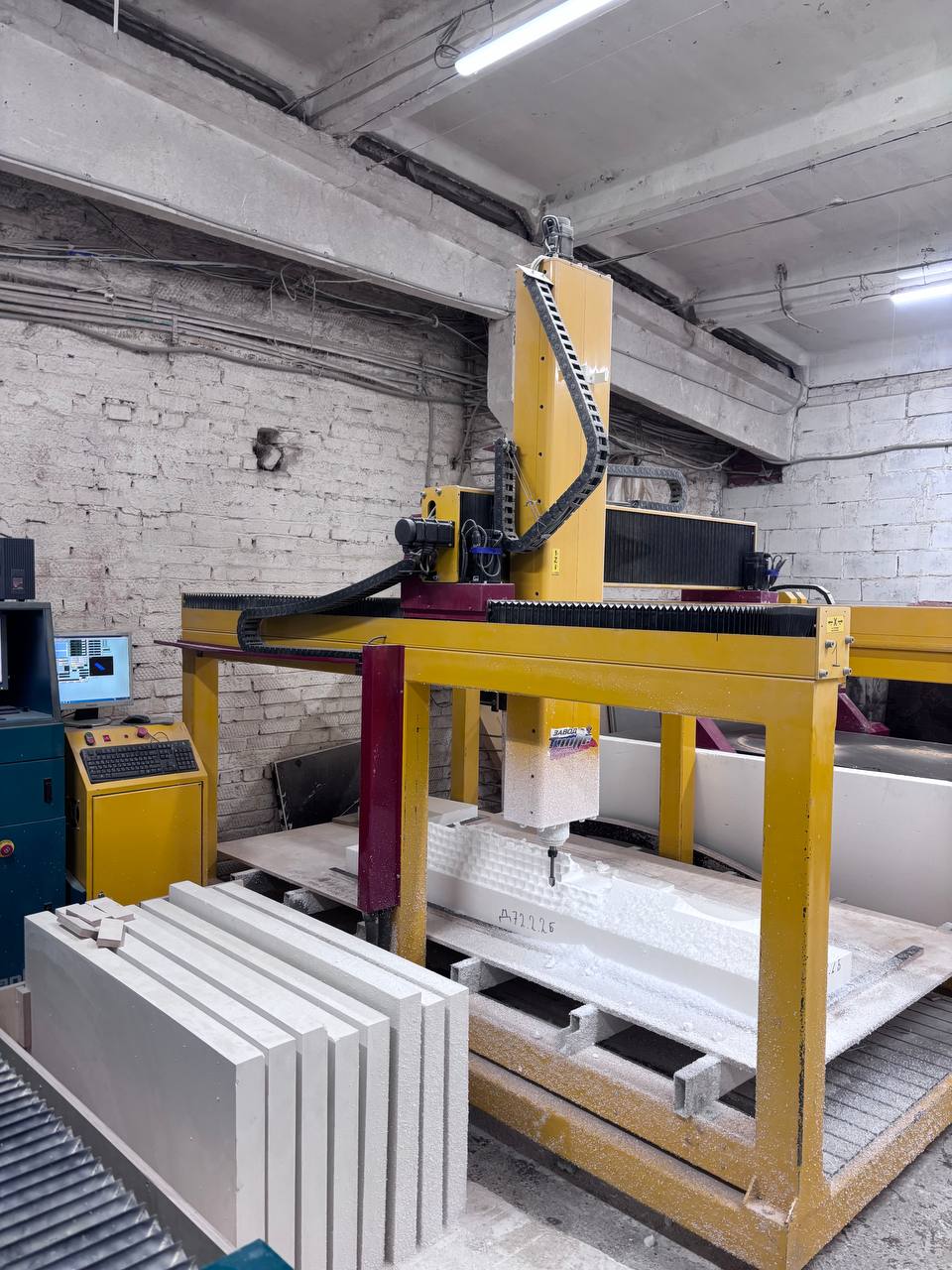

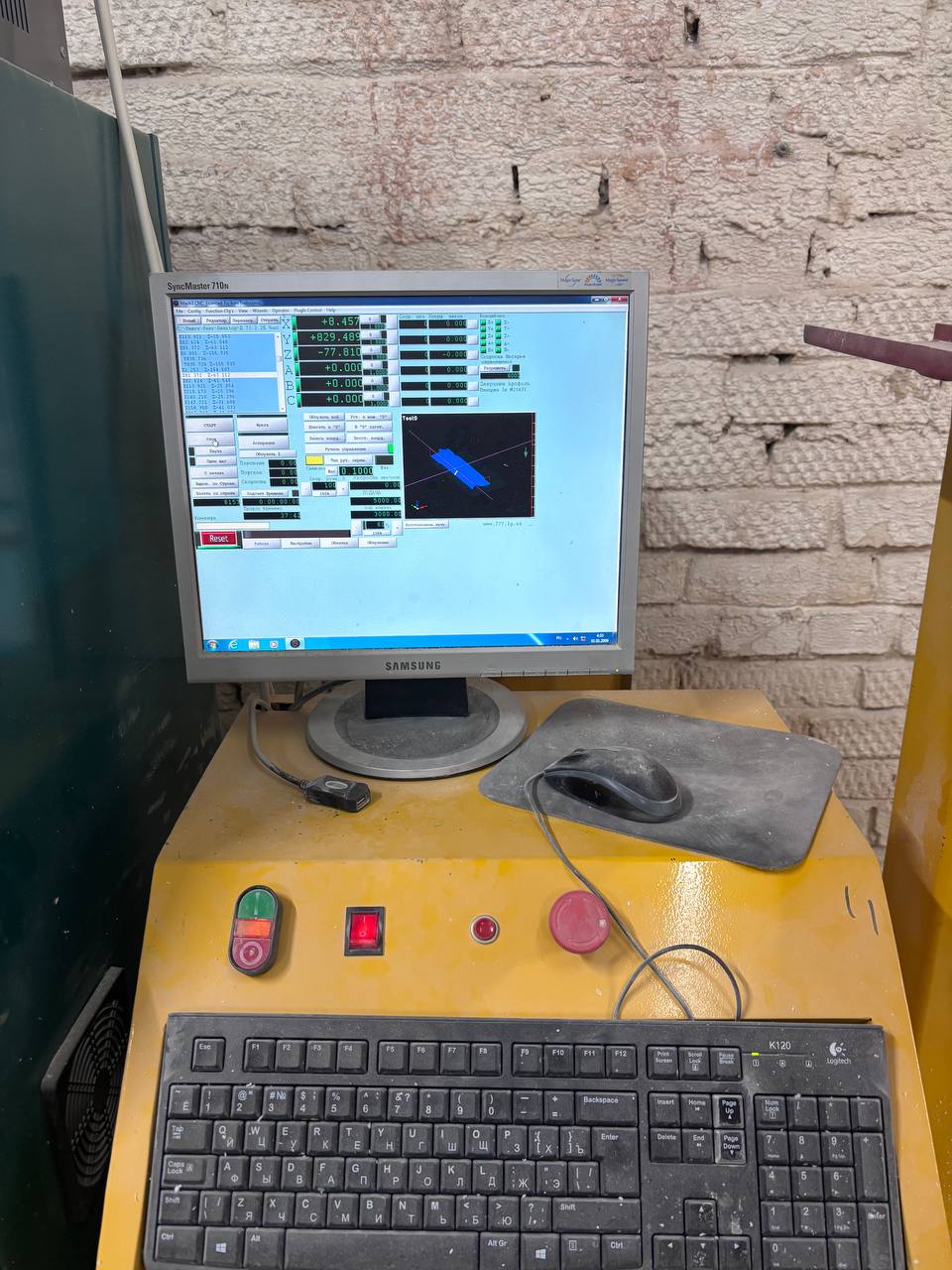

Появилось обращение : Добрый день. Есть ли у вас возможность отремонтировать станок 3 оси фрез станок на программе match 3. Если есть то сколько будет стоить и можете ли. Проблема в процессе работы когда делает чистовую отключается ось Z на драйвере горит ошибка 44.err

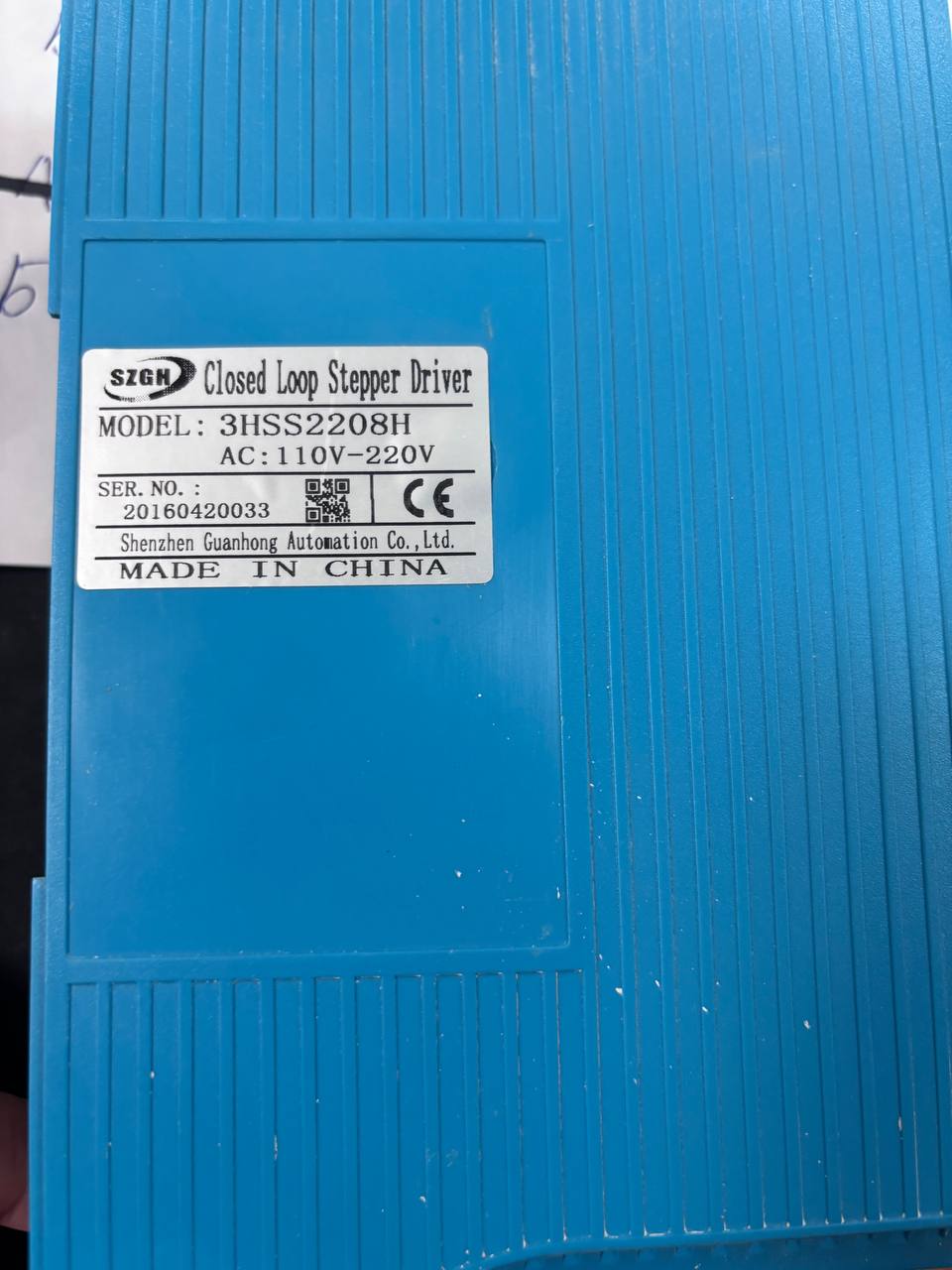

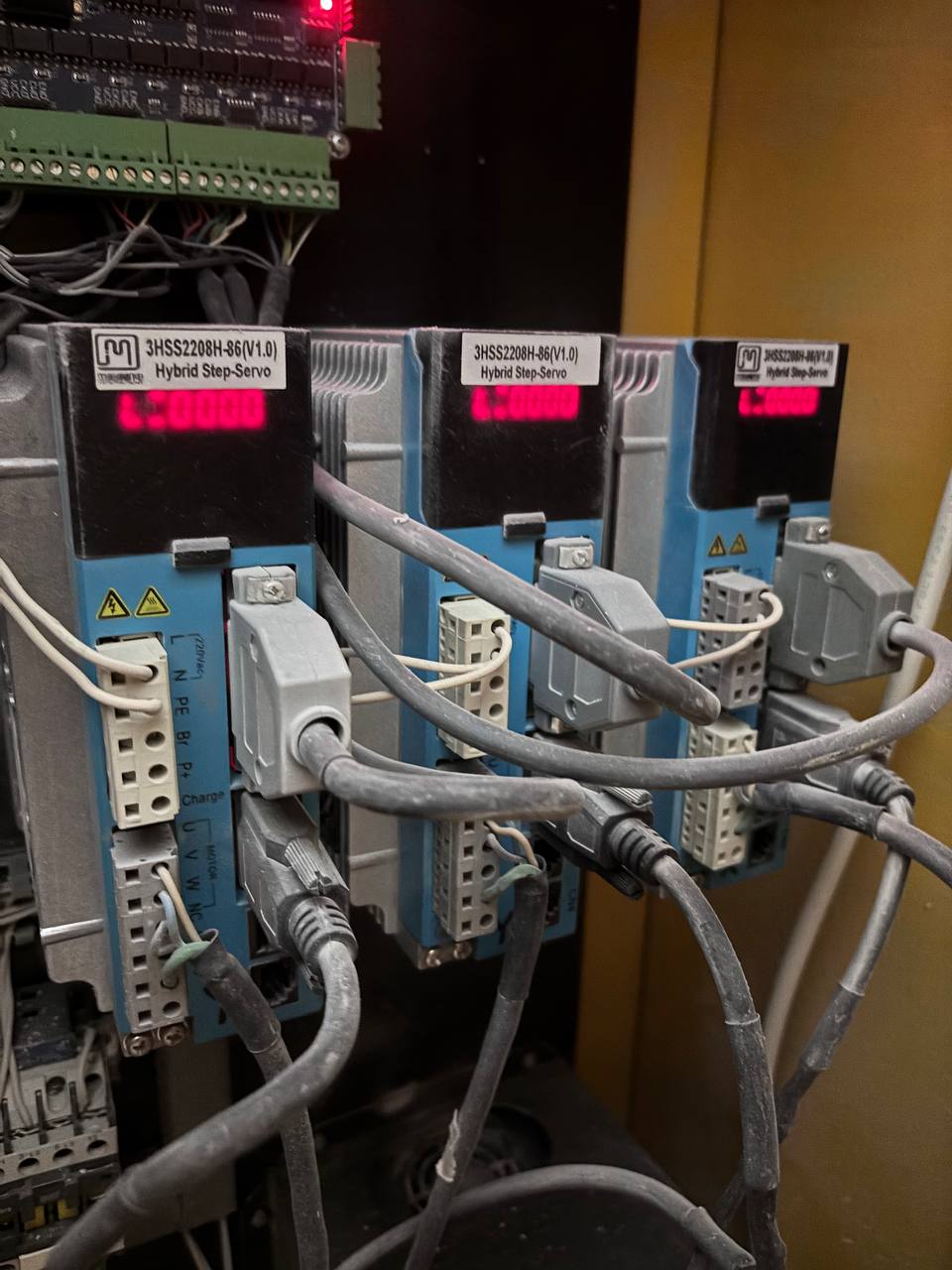

В первую очередь открываем мануал на драйвер 3HS2208H-86 и смотрим расшифровку ошибки 44.err - рассинхрон между датчиком положения и двигателем - это говорит нам о том что драйвер не смог переместиться на требуемое расстояние механически - не смог провернуть вал двигателя
На это может быть несколько причин

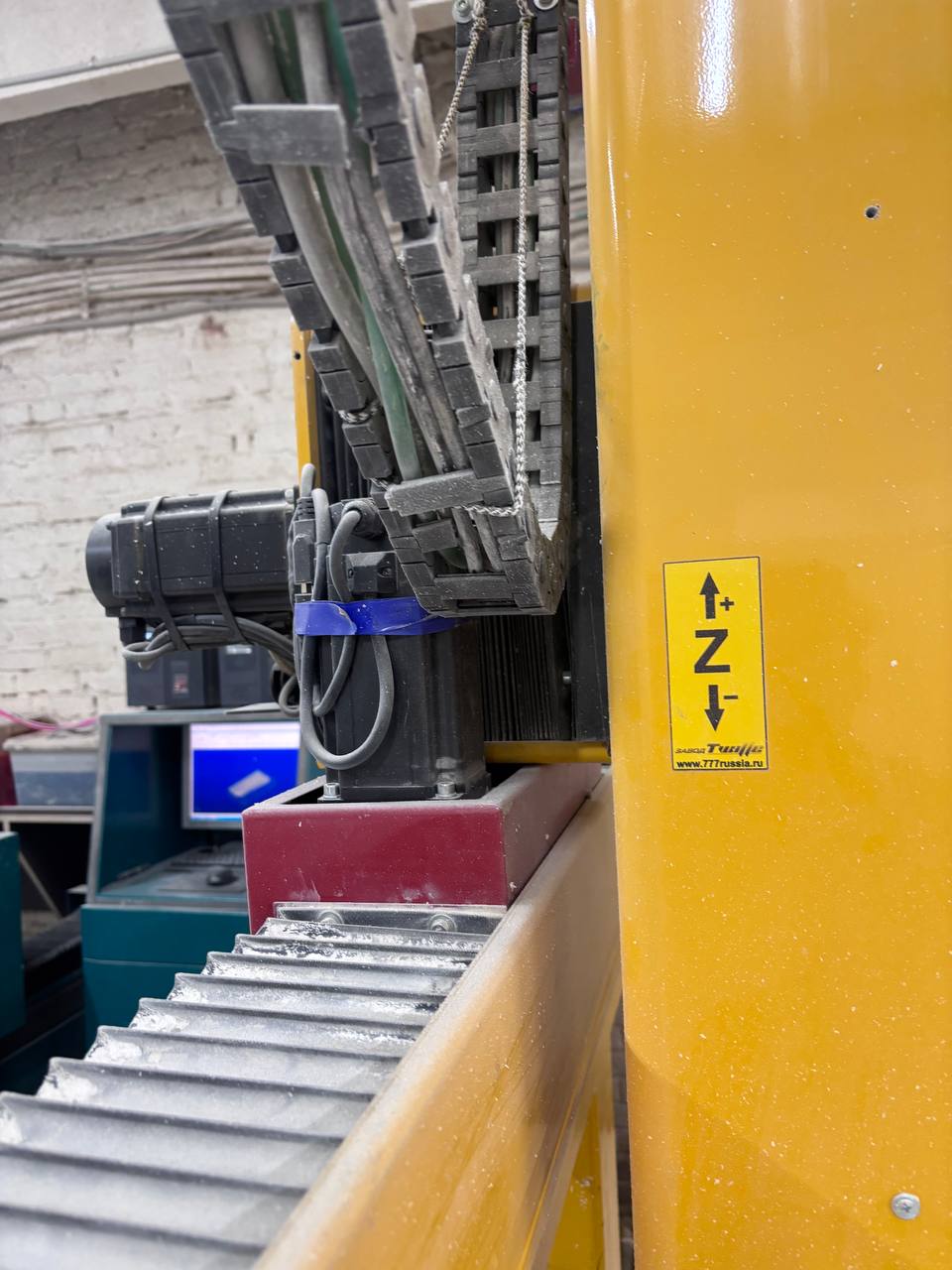

Основная - механическая - загрязнение или клин оси Z - проверяем чистим, сняв двигатель - катаем руками вверх вниз смазываем чистим от грязи

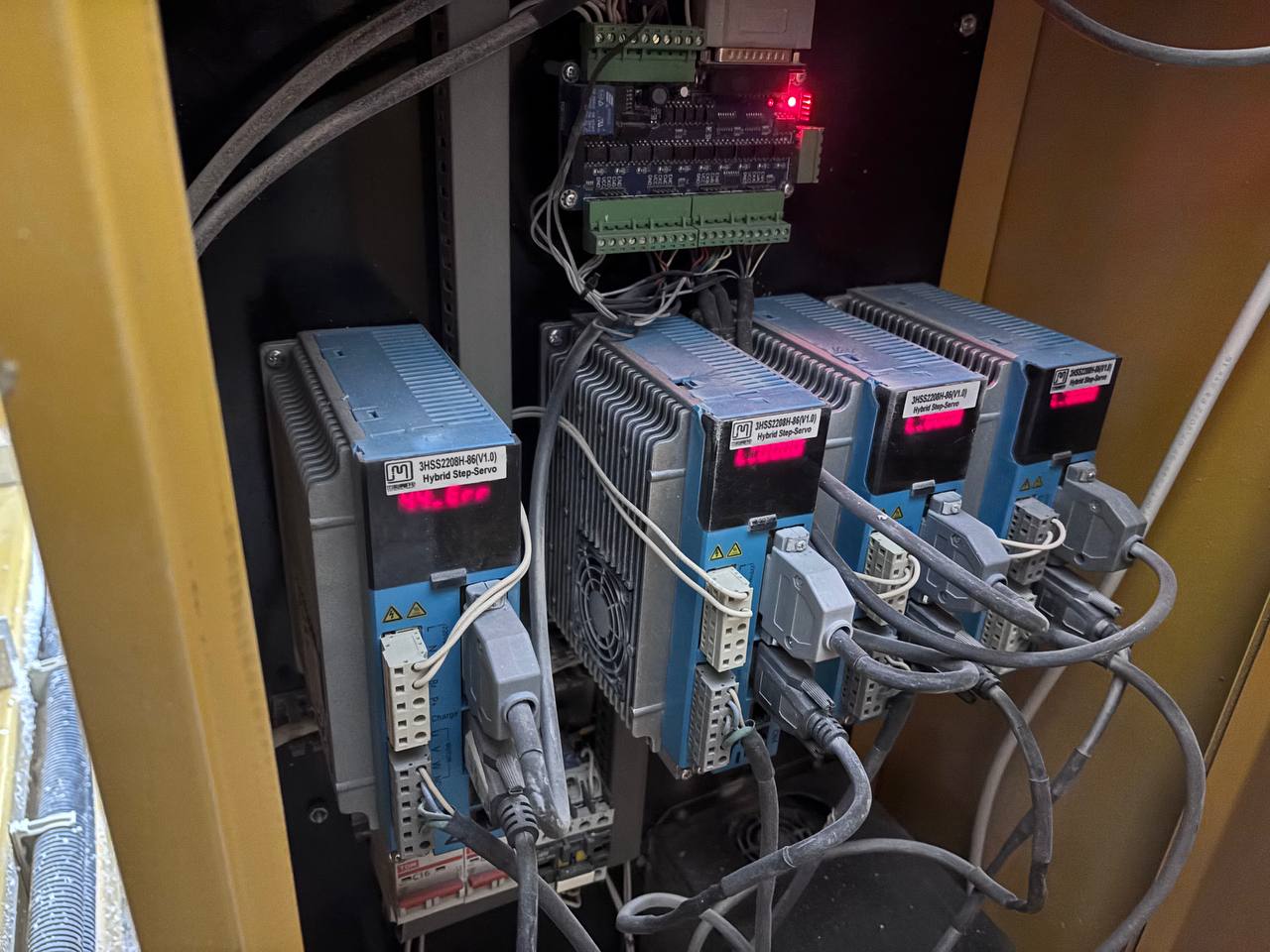

Проблема в силовом кабеле ААББ - станок в работе 10 лет, поэтому можно предположить мигающий обрыв на одной из фаз двигателя --- ремонт заключается в замене кабеля от двигателя до драйвера на МКЭШ 4*0,75 экранированный отличный кабель - замечательно показал себя в процессе эксплуатации
По замене силового кабеля станка на МКЭШ 4*0,75 будет отдельная статья с указанием всех нюансов)
Диагностика и ремонт периодических остановок оси Z на станке 777 Twitte: Пошаговое руководство
Периодические, казалось бы, случайные остановки оси Z на фрезерном станке с ЧПУ 777 Twitte — одна из наиболее раздражающих и критичных неисправностей в производстве. Она ведет не только к простоям, но и к порче дорогостоящих заготовок, потере точности и снижению доверия к оборудованию. Решение этой проблемы требует системного подхода, так как причин может быть множество — от механического засорения до сложного программного сбоя. В этом руководстве мы разберем поэтапную диагностику и методы ремонта.
Этап 1: Первичный анализ и локализация проблемы
Первым делом необходимо зафиксировать условия возникновения ошибки. Станок останавливается в одной точке траектории, в разном месте, при определенной скорости или нагрузке? Появление на дисплее кода ошибки (например, перегрузка, ошибка энкодера, отклонение от траектории) — ключевая информация. Если ошибка не фиксируется, стоит проверить журнал аварий в системе ЧПУ. Параллельно проверьте механические компоненты на ощупь: нет ли локального перегрева двигателя или драйвера оси Z.
Этап 2: Механическая диагностика (основной подозреваемый)
В 60% случаев причина кроется в механике.
-
Шарико-винтовая передача (ШВП): Основная причина — недостаток или загрязнение смазки. Винт требует регулярного обслуживания. Также возможен износ гаек, попадание стружки в подвижные части или возникновение продольного люфта. Проверка: отключите двигатель и вручную проверните винт. Ход должен быть плавным, равномерным по всему диапазону, без заклиниваний и провалов.
-
Направляющие оси Z: Износ или неверная регулировка направляющих качения (салазок) создает повышенное сопротивление, вызывая перегрузку. Проверьте их на чистоту и состояние смазки.
-
Система уравновешивания: На многих станках 777 Twitte для компенсации веса шпиндельной бабки используется пневмоцилиндр или противовес. Неправильное давление в системе или заклинивание цилиндра создает дополнительную нагрузку на сервопривод, приводя к его остановке.
Этап 3: Проверка электротехнической части
Если механика в порядке, переходите к электронике.
-
Сервопривод и двигатель: Проблема может быть в перегреве сервопривода из-за плохого охлаждения или начальных признаков выхода из строя силовых модулей. Проверьте вентиляторы, обдувающие радиаторы. "Плавающая" неисправность силовых ключей или драйвера также может вызывать периодические сбои.
-
Датчик обратной связи (энкодер, резольвер): Это частая причина необъяснимых остановок. Нарушение целостности экранированного кабеля энкодера, попадание в него масла или стружки, загрязнение оптической щели самого датчика приводят к потере обратной связи. Система ЧПУ, не получая подтверждения положения, аварийно останавливает ось.
-
Кабели и соединения: Периодические обрывы в силовых или сигнальных кабелях, идущих к двигателю оси Z, — классическая проблема. Особое внимание — участкам с постоянным изгибом. Проведите визуальный осмотр и прозвонку кабелей в движении (с осторожностью!).
Этап 4: Программные и системные причины
-
Неправильные параметры ЧПУ: Завышенные значения ускорения/замедления или скорости подачи по оси Z в параметрах станка могут приводить к регулярной перегрузке при определенных операциях. Сравните параметры с эталонными для данной модели.
-
Ошибка в управляющей программе (УП): Сложная траектория, требующая частых реверсивных движений с высокой точностью, может "выносить" накопившиеся ошибки сервооси. Попробуйте выполнить простую прямоугольную программу для проверки.
-
Помехи в сети: Нестабильное напряжение сети или мощные индустриальные помехи могут влиять на работу чувствительной электроники. Подключение через сетевой фильтр или стабилизатор может дать диагностический ответ.
Алгоритм ремонта
-
Начните с простого: Почистите и смажьте ШВП и направляющие. Проверьте натяжение ремней (если есть).
-
Проверьте кабели: Временно подвесьте и зафиксируйте кабельный жгут оси Z, исключив его движение. Если проблема исчезла — ищите обрыв.
-
Диагностика энкодера: Часто помогает прочистка датчика. Временная замена на заведомо исправный (если есть возможность) дает точный ответ.
-
Параметры и настройки: Сбросите параметры оси Z к заводским настройкам (имея их резервную копию!) и проведите повторную инициализацию и настройку контуров обратной связи.
-
Подмена компонентов: Самый эффективный метод — последовательная замена подозрительных узлов с соседней, исправной оси (двигатель, драйвер, кабель) для локализации неисправного элемента.
Профилактика
Регулярное техобслуживание — залог бесперебойной работы. Еженедельно очищайте и проверяйте смазку ШВП и направляющих. Следите за чистотой и целостностью кабелей. Контролируйте температуру сервоприводов. Периодически выполняйте тестовые прогоны на точность позиционирования.
Системный подход, описанный выше, позволит вам не просто устранить очередную остановку, а выявить и ликвидировать коренную причину неисправности, вернув станку 777 Twitte надежность и точность.
