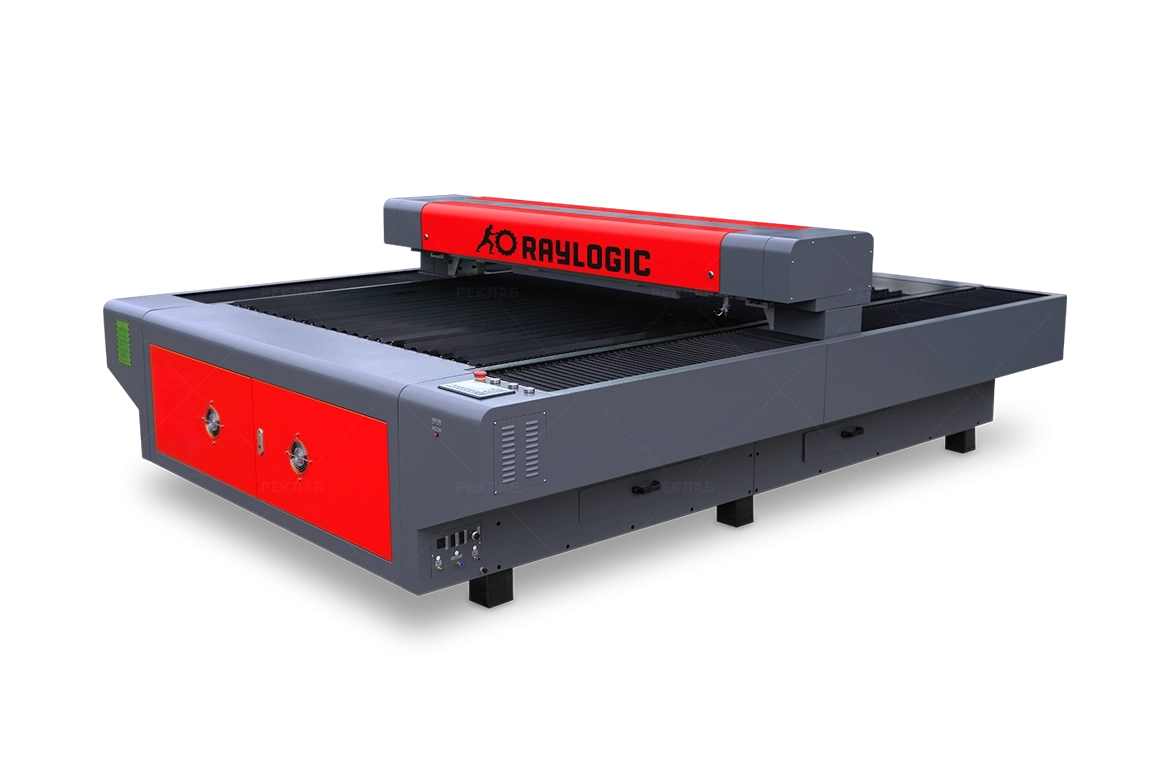

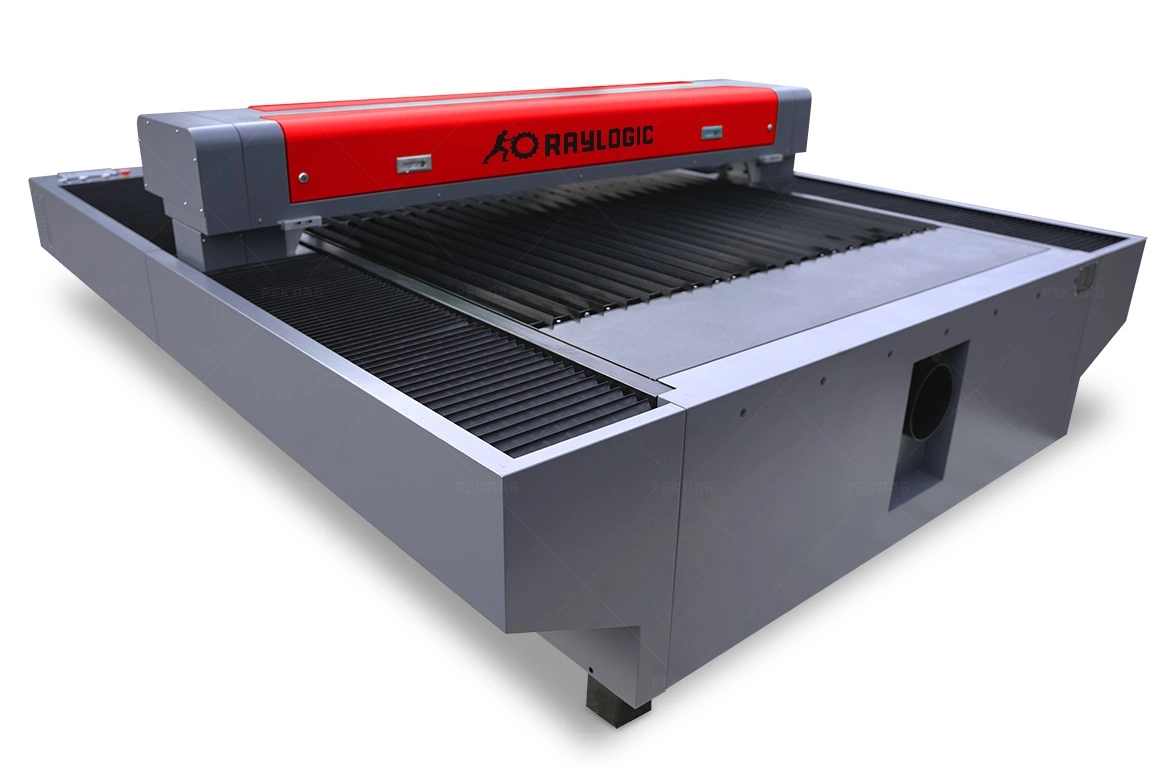

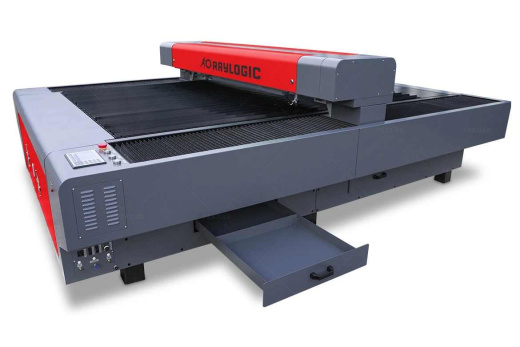

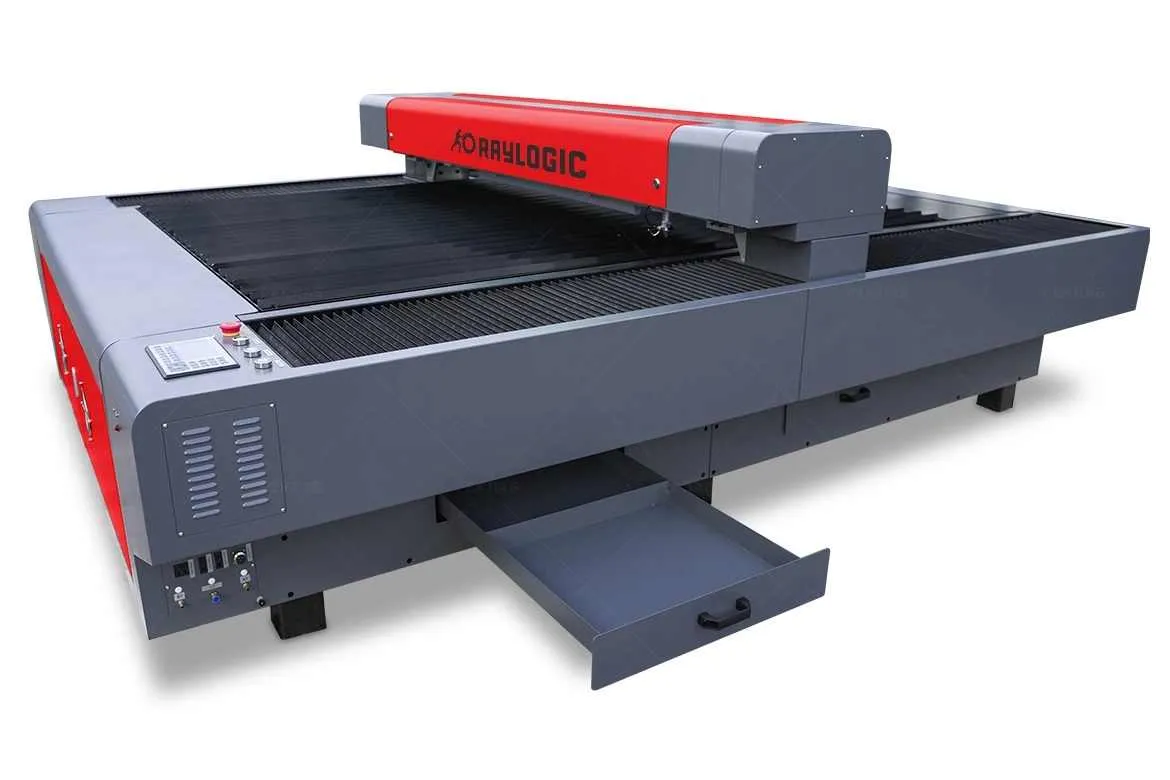

Лазерный станок Raylogic Laserflex 1620 PRO

При выборе лазерного оборудования большинство покупателей обращают внимание лишь на мощность трубки и размер рабочего поля. Однако практика показывает, что настоящий ресурс и стабильность станка зависят от совершенно других вещей: жёсткости несущей конструкции, качества электроники, точности механики и культуры сборки. Именно эти параметры выходят на первый план у модели Raylogic Laserflex 1620 PRO — флагмана серии V12, созданного для интенсивной коммерческой эксплуатации.

Что изменилось в Raylogic Laserflex 1620 PRO по сравнению с предшественниками

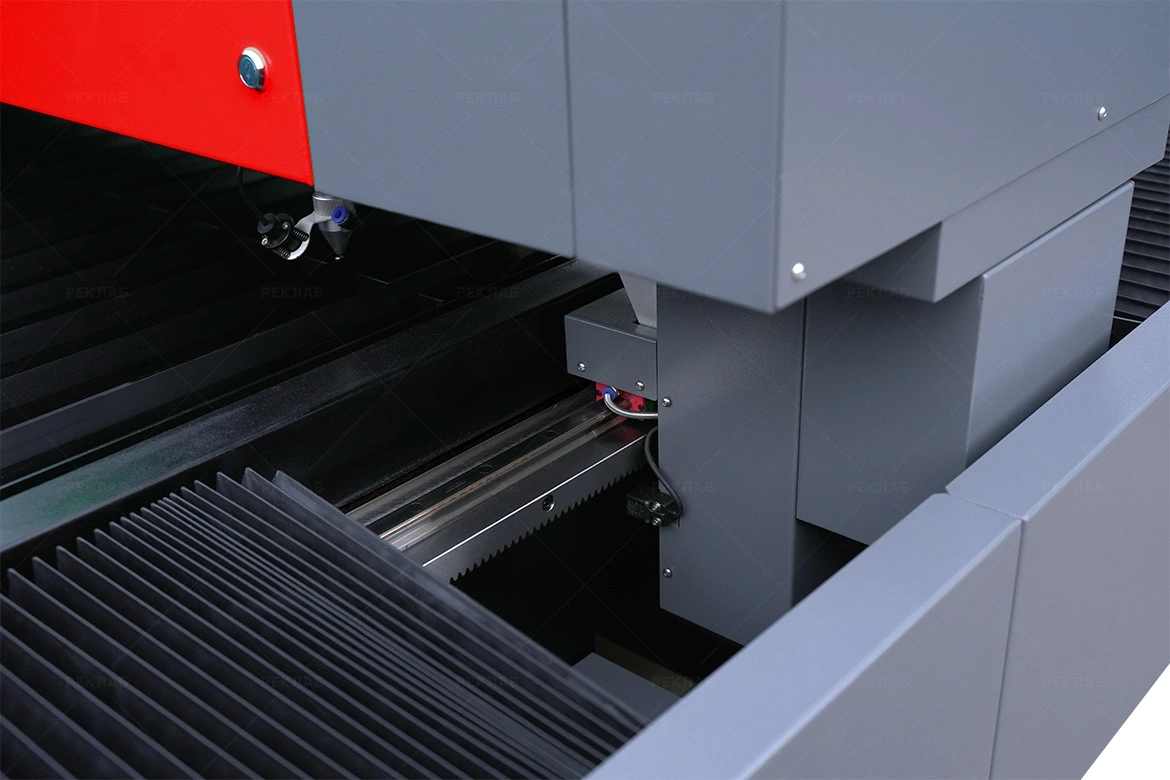

Инженеры Raylogic сделали ставку на фундаментальную надёжность. Корпус станка стал тяжелее и жёстче на 20% — это не маркетинговый трюк, а реальное улучшение, которое гасит вибрации при высокоскоростной резке. Особенно важно, что по оси Y теперь используются косозубые рейки с автоматической системой смазки. В современном машиностроении такие рейки применяют в прецизионных узлах, где требуется плавное и бесшумное перемещение под нагрузкой. Прямой выигрыш для оператора — отсутствие «ступеньки» на сложных контурах и чистый рез даже на максимальных ускорениях.

Технические характеристики: от трубки до направляющих

Лазерный генератор и охлаждение

В основе станка — CO2-лазерная трубка с длиной волны 10,6 мкм. Производитель предлагает на выбор несколько вариантов: Chengdu, Shimodo R, Shimodo L, Reci. Все они различаются по ресурсу и стабильности луча, но объединяются водяным охлаждением. Оптимальный теплоноситель — дистиллированная вода, которая исключает образование накипи в рубашке охлаждения. В зависимости от мощности меняются габариты трубки: возможны длины 1200, 1400, 1650 или 1850 мм при диаметре 80 мм. Такая унификация позволяет без проблем заменить трубку на более мощную — в корпусе предусмотрено специальное окно и удлиняющий кожух.

За розжиг отвечает блок питания Ampetek с усиленной защитой от пробоев и трансформаторами повышенной мощности. Это напрямую влияет на стабильность разряда и срок службы трубки.

Двигатели и привода

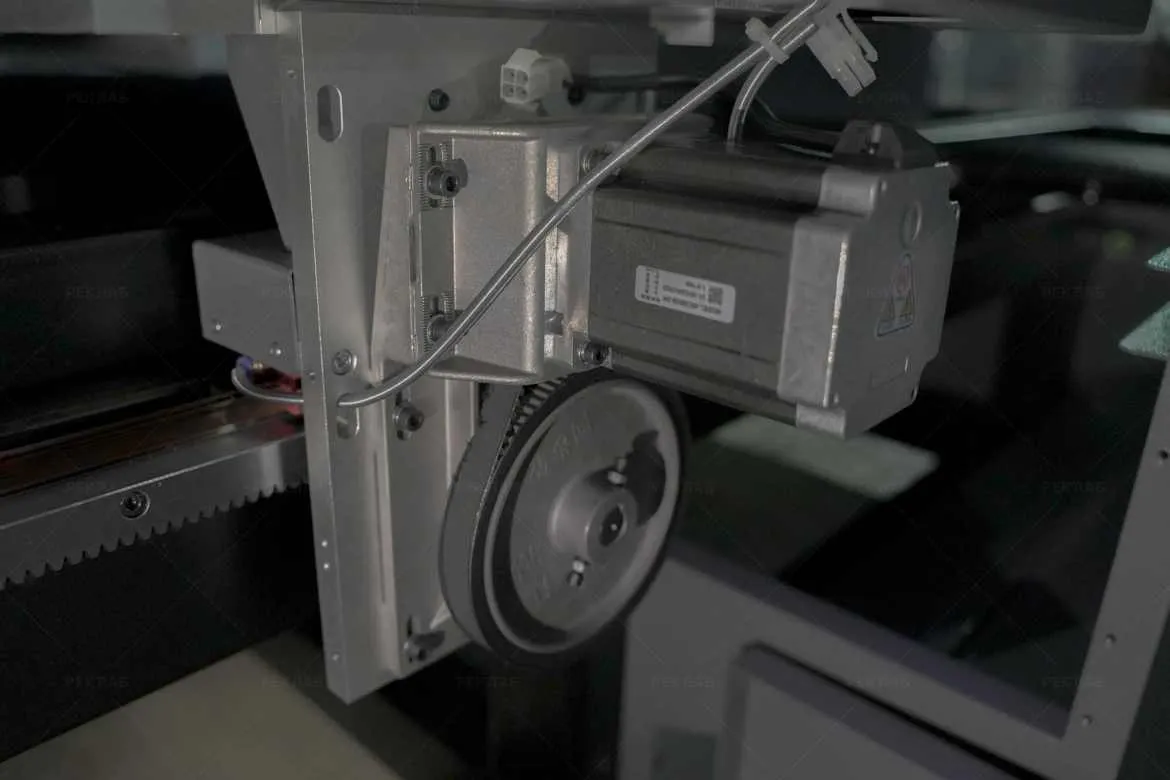

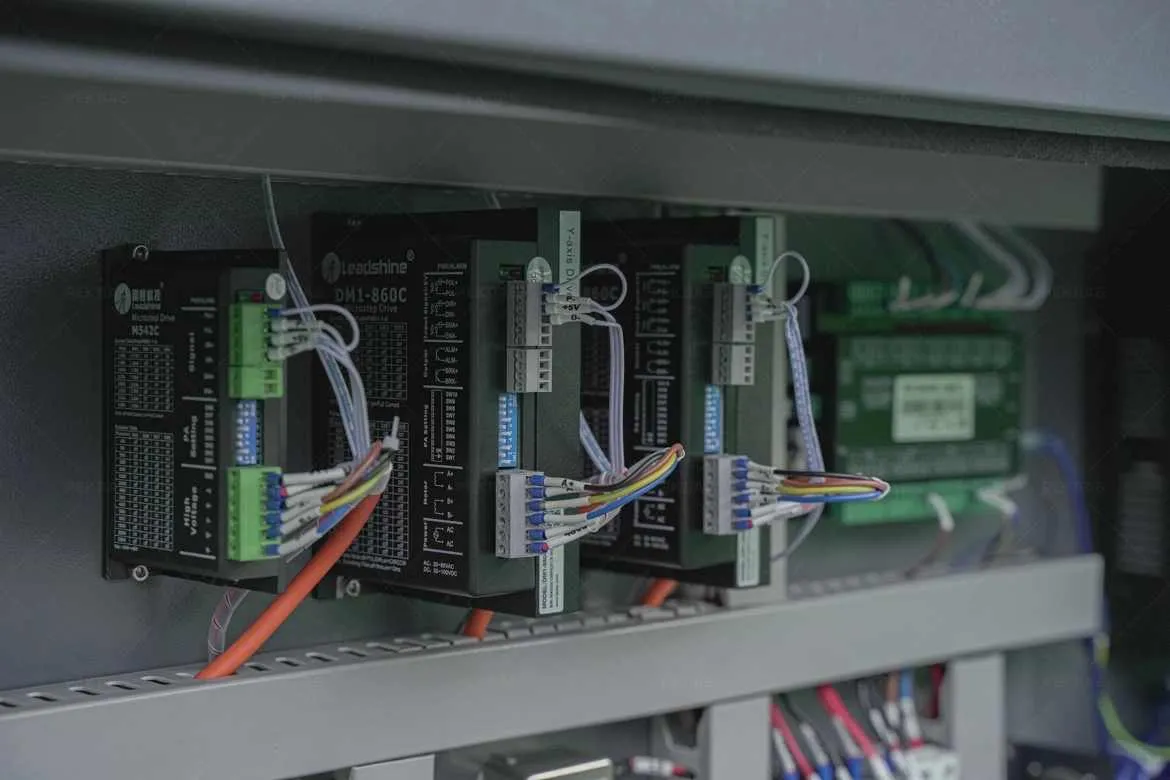

По обеим осям установлены шаговые моторы Leadshine с углом поворота ротора 1,2 градуса на шаг. Ток фазы для оси X — 5,6 А, для оси Y — 5,8 А. Такие параметры обеспечивают высокий удерживающий момент и исключают пропуск шагов при интенсивной работе. Приводы — тоже Leadshine, что гарантирует идеальное согласование характеристик. Многие производители экономят на этом этапе, ставя «серые» китайские драйверы, но здесь использована проверенная временем связка.

Механика и жёсткость

Укороченные вращательные валы по оси Y соединены упругими пластинчатыми муфтами направленного изгиба. Их задача — гасить крутильные колебания, которые возникают при резких разгонах и торможениях каретки. Посадочное место редуктора усилено металлической вставкой — это исключает люфт после тысяч часов работы.

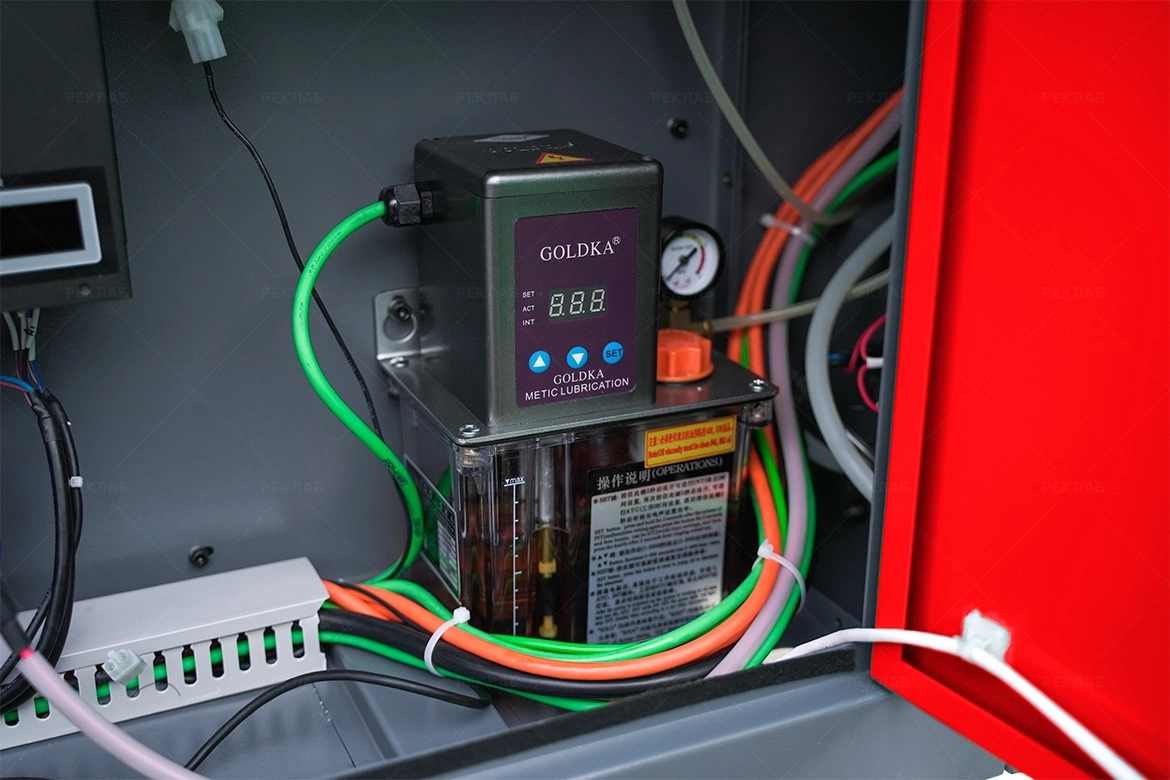

Косозубые рейки на оси Y дополнены системой автосмазки. Оператору не нужно периодически останавливать станок и вручную наносить смазку — дозатор подаёт её автоматически по расписанию. Это продлевает ресурс реек в 2–3 раза.

Система управления: Ruida 8445S на Linux

Станок оснащается эксклюзивной модификацией ЧПУ-контроллера Ruida 8445S, работающего под управлением операционной системы Linux. На практике это означает высокую стабильность, отсутствие зависаний и быструю загрузку. В комплекте идёт русифицированное программное обеспечение RDWorks для Windows и удобный плагин для CorelDraw. То есть дизайнер может готовить макеты прямо в привычном редакторе и отправлять их на резку одной кнопкой.

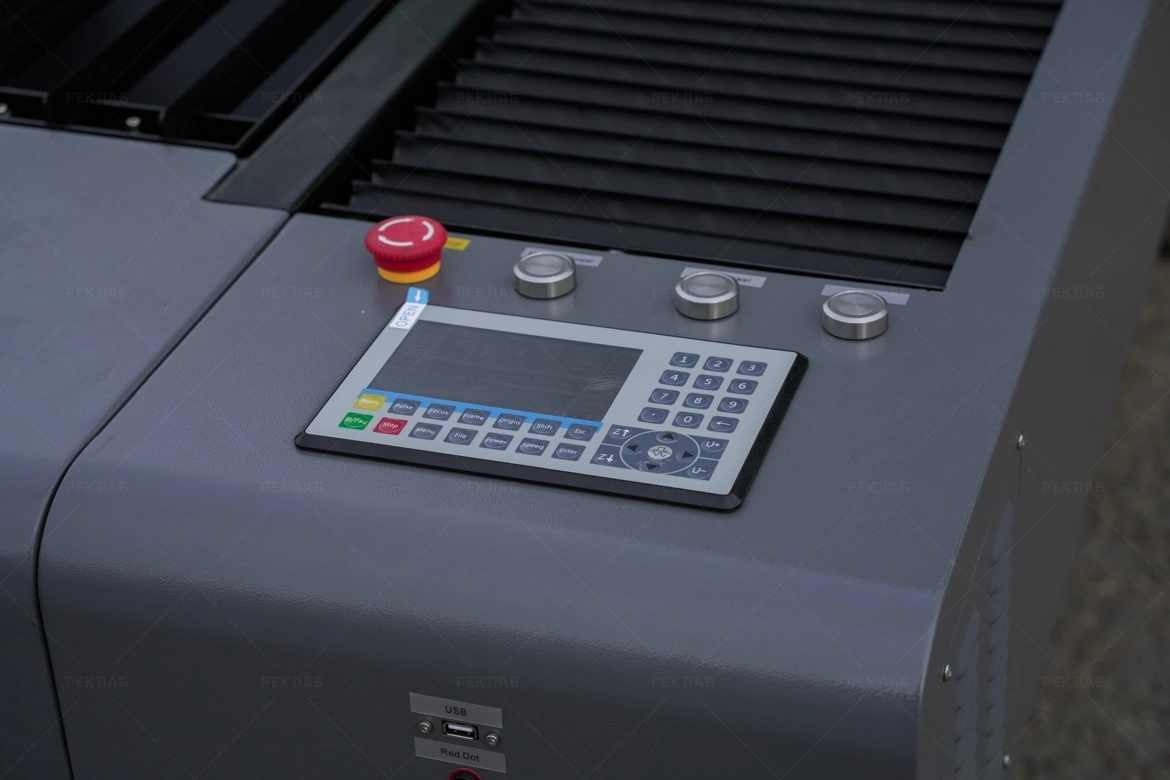

Дисплей — цветной TFT LCD диагональю 3,5 дюйма. На него выводится вся необходимая информация: текущие координаты, скорость, мощность, состояние датчиков и систем безопасности.

Электроника и электромонтаж: немецкие кабели и французские компоненты

Это, пожалуй, самая недооценённая часть лазерных станков. Дешёвые провода со временем ломаются внутри изоляции от постоянных изгибов в кабель-канале. Результат — «фантомные» сбои, когда каретка внезапно останавливается или теряет положение посреди работы. Диагностировать такие неисправности крайне сложно.

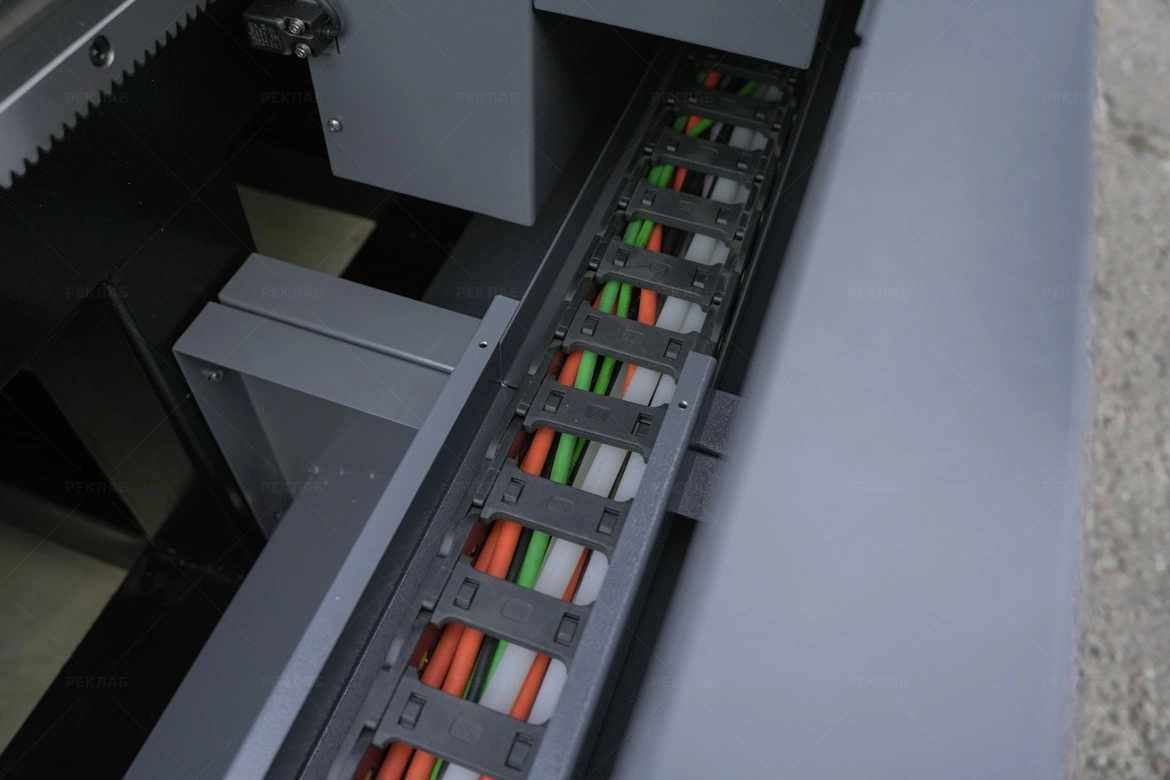

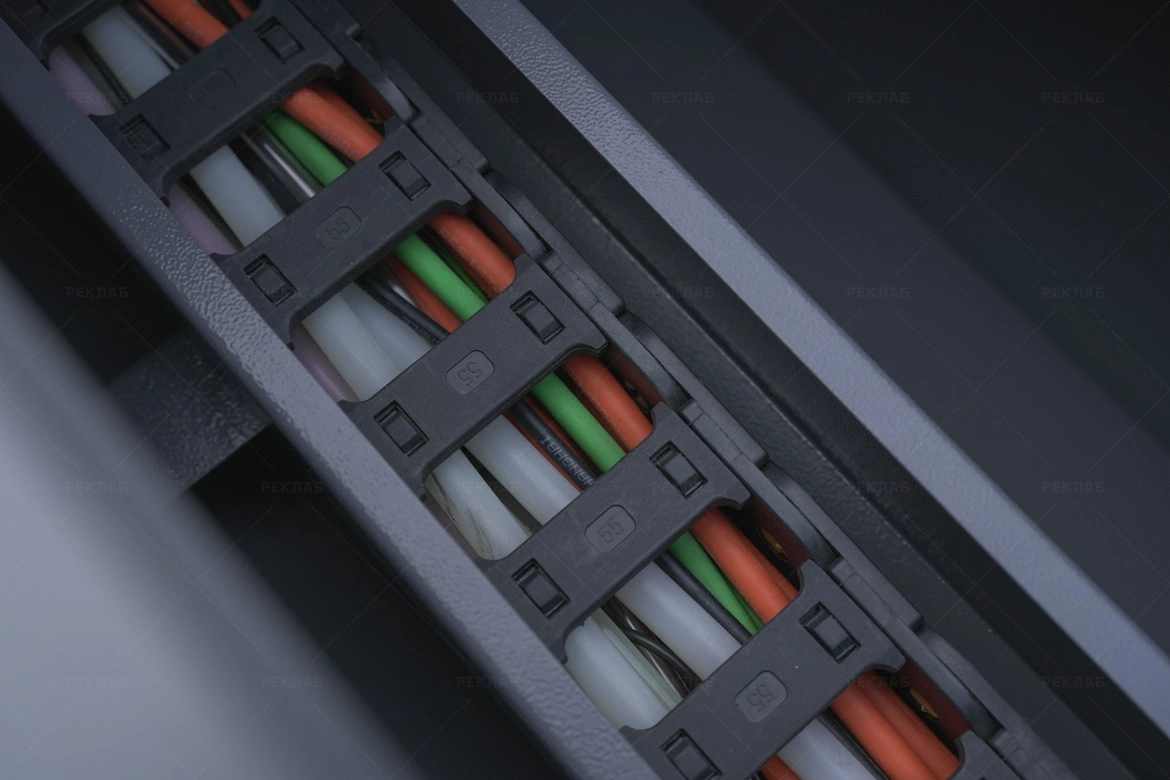

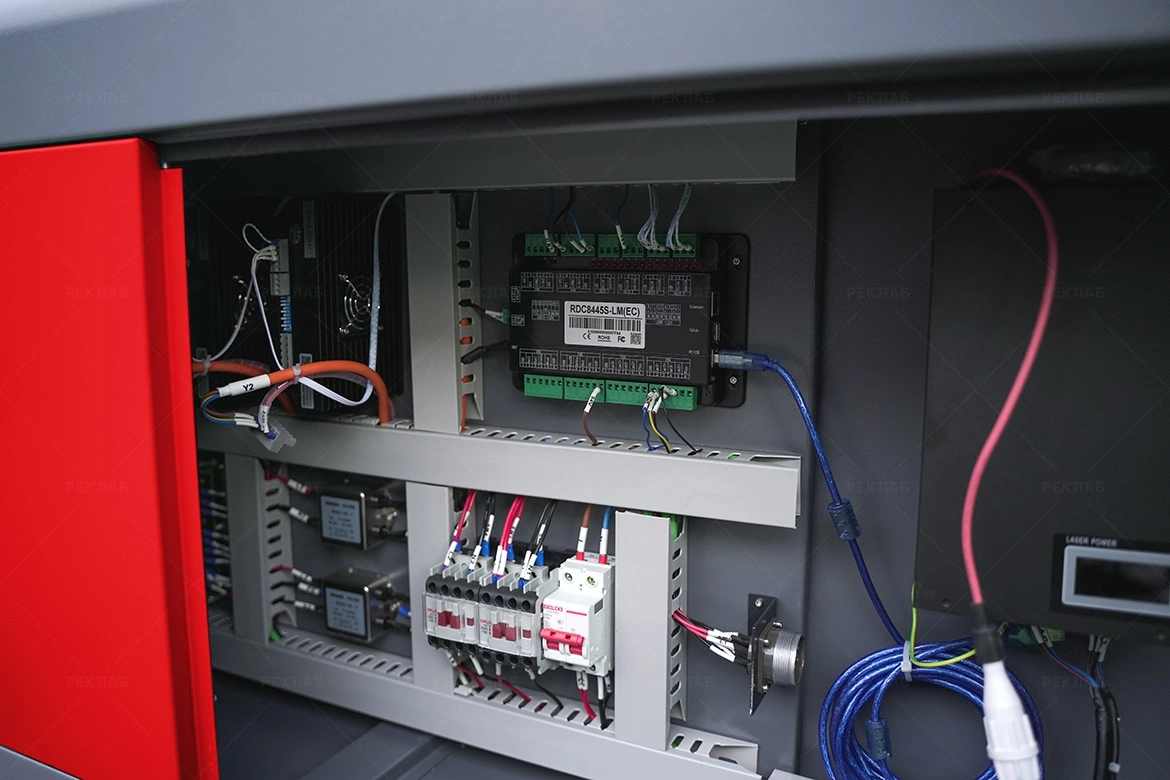

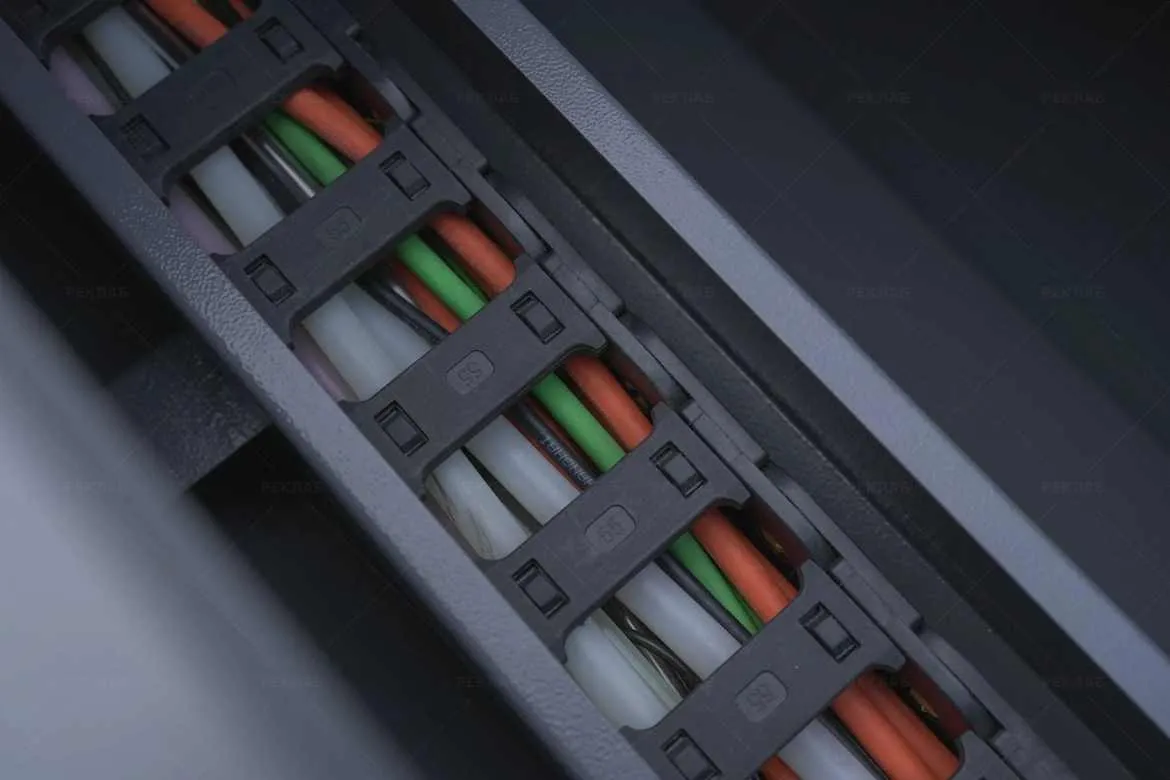

В Raylogic Laserflex 1620 PRO используется немецкий кабель Helukabel, уложенный в кабель-каналы с запасом радиуса изгиба. В электрошкафу — компоненты Schneider Electric (Франция). Это гарантирует надёжную коммутацию и упрощает диагностику: каждый элемент подписан и легко заменяется.

Полезная «фишка» — реле автоматического включения вытяжного вентилятора. При старте задания вытяжка запускается мгновенно, а после окончания отключается с заданной задержкой (настраивается в секундах). Это полностью удаляет дым и запахи из рабочей зоны. Кроме того, есть реле автоматического переключения оси Y на устройство круговой гравировки — не нужно вручную перетыкать разъёмы.

Компрессор обдува зоны реза также активируется программно — достаточно поставить галочку в нужном слое RDWorks. Бесконтактные концевые датчики Omron отвечают за точное обнуление и повторяемость позиционирования. Без них невозможно точно повторить гравировку на нескольких заготовках.

Рабочий стол: выбор между ламелями и сотами

Стандартно станок комплектуется двумя типами столов:

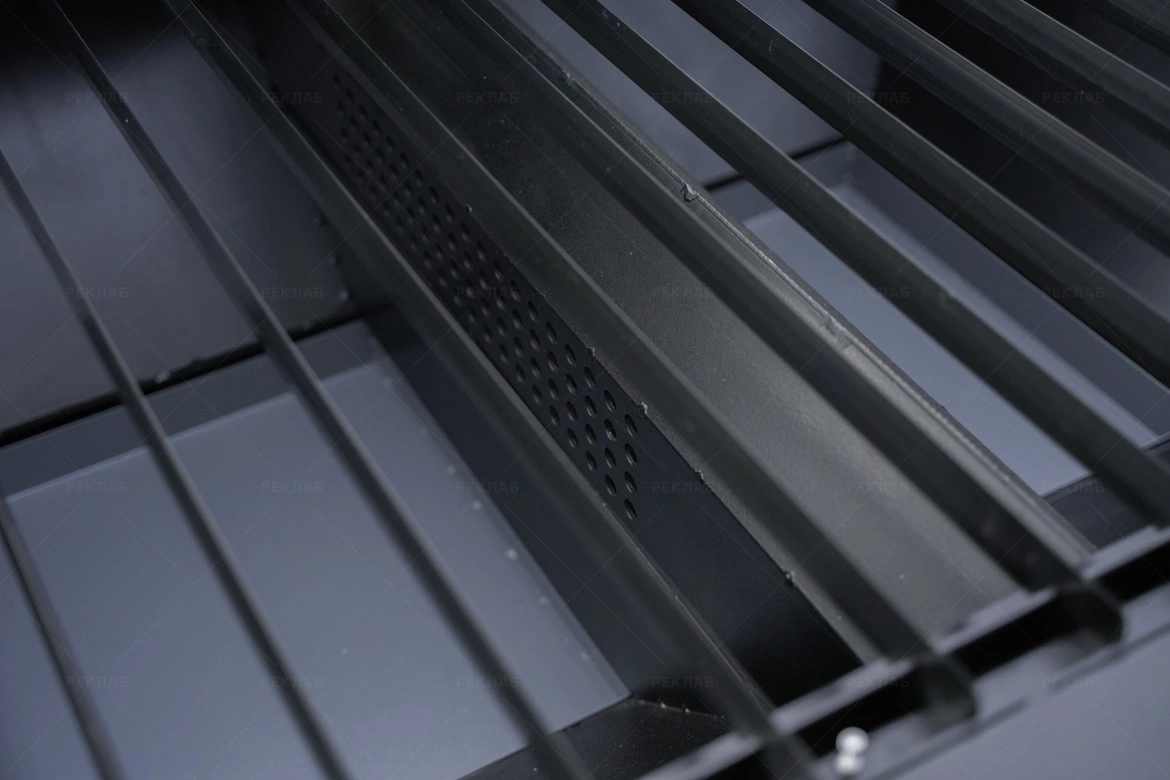

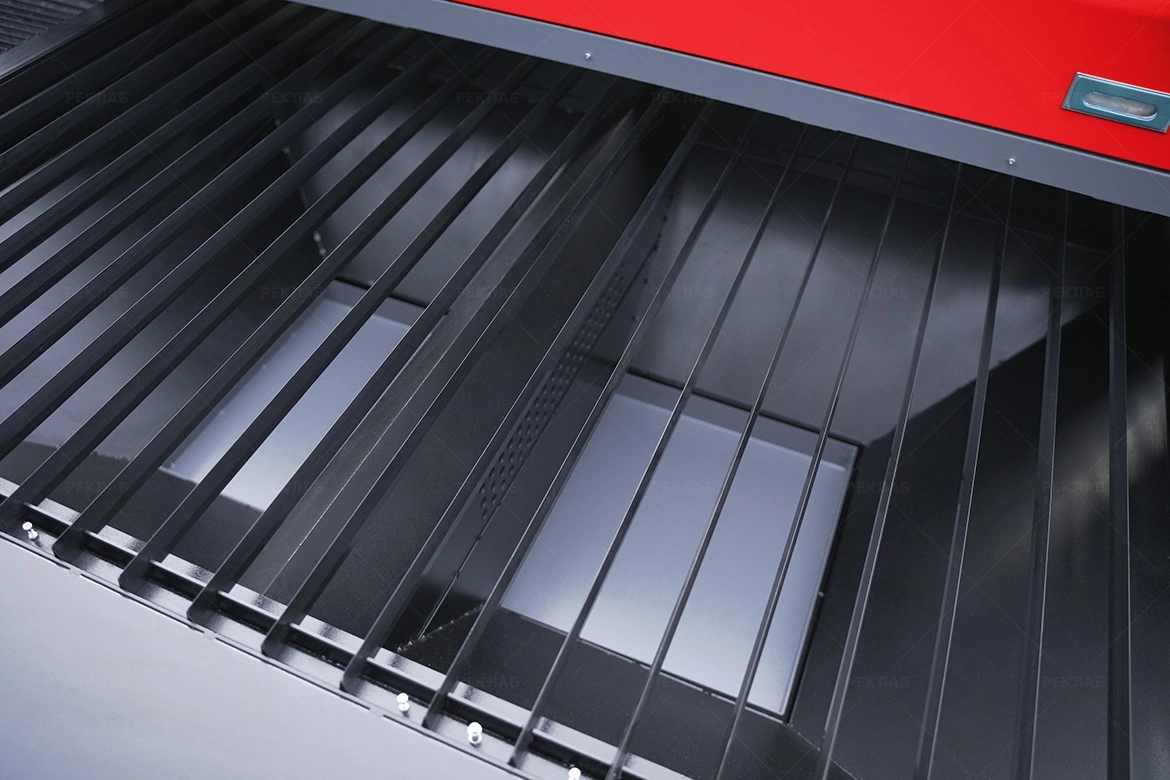

1. Ламели ромбовидной формы из анодированного алюминия. Их сложный профиль обеспечивает минимальную площадь контакта с материалом, поэтому рез получается чистым как с лицевой, так и с оборотной стороны. Отражённый луч не возвращается на заготовку, не оставляя прижогов.

2. Металлические соты с армированием размером 1600×2000 мм. Они необходимы для резки тонких материалов (ткань, бумага, плёнка), а также для гравировки мелких деталей, которые могут провалиться между ламелями.

Обе поверхности можно менять в зависимости от задачи.

Системы безопасности: что защищает оператора и станок

Производитель реализовал несколько уровней защиты:

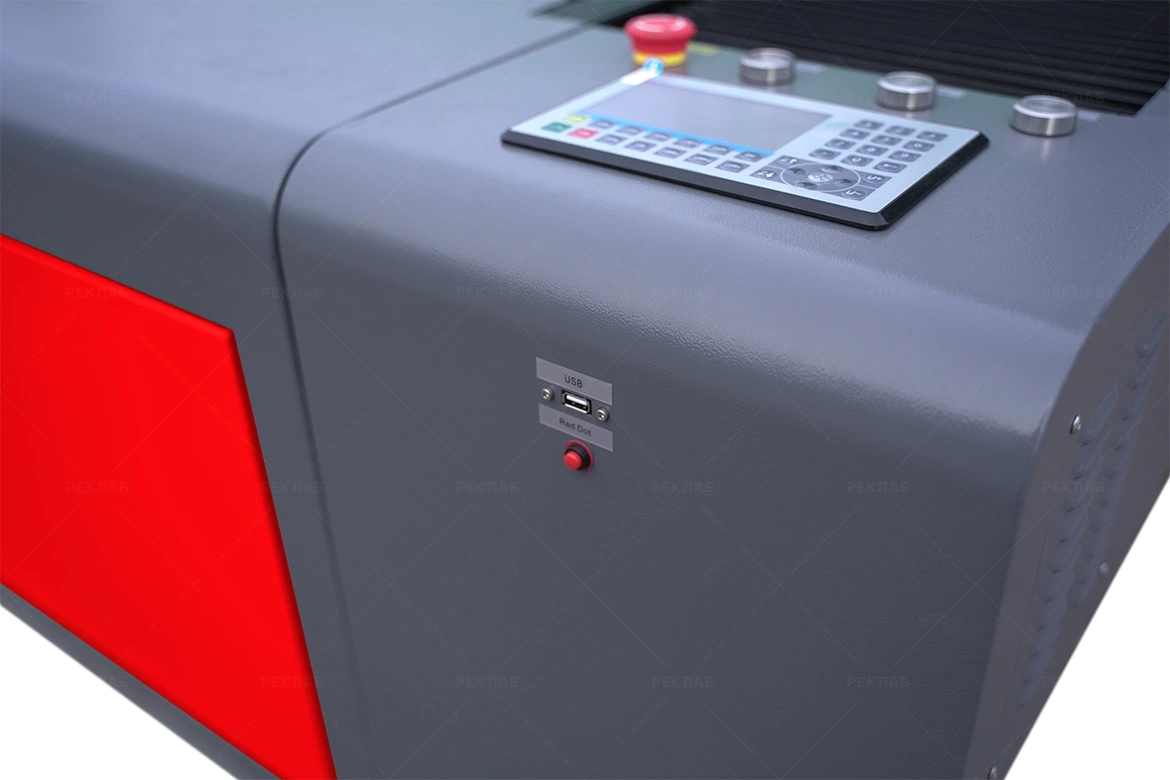

• Кнопка экстренной остановки — крупная, красная, расположена под правой рукой оператора в верхней части корпуса.

• Датчик протока воды — если циркуляция теплоносителя прекращается, розжиг трубки блокируется.

• Концевые аварийные датчики на всех осях — предотвращают сход каретки.

• Система распознавания габаритов поля — программа не даст отправить задание, выходящее за пределы рабочей области.

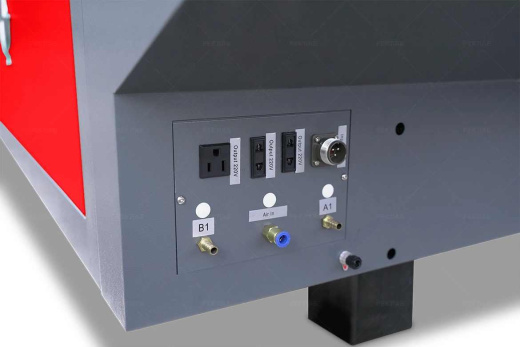

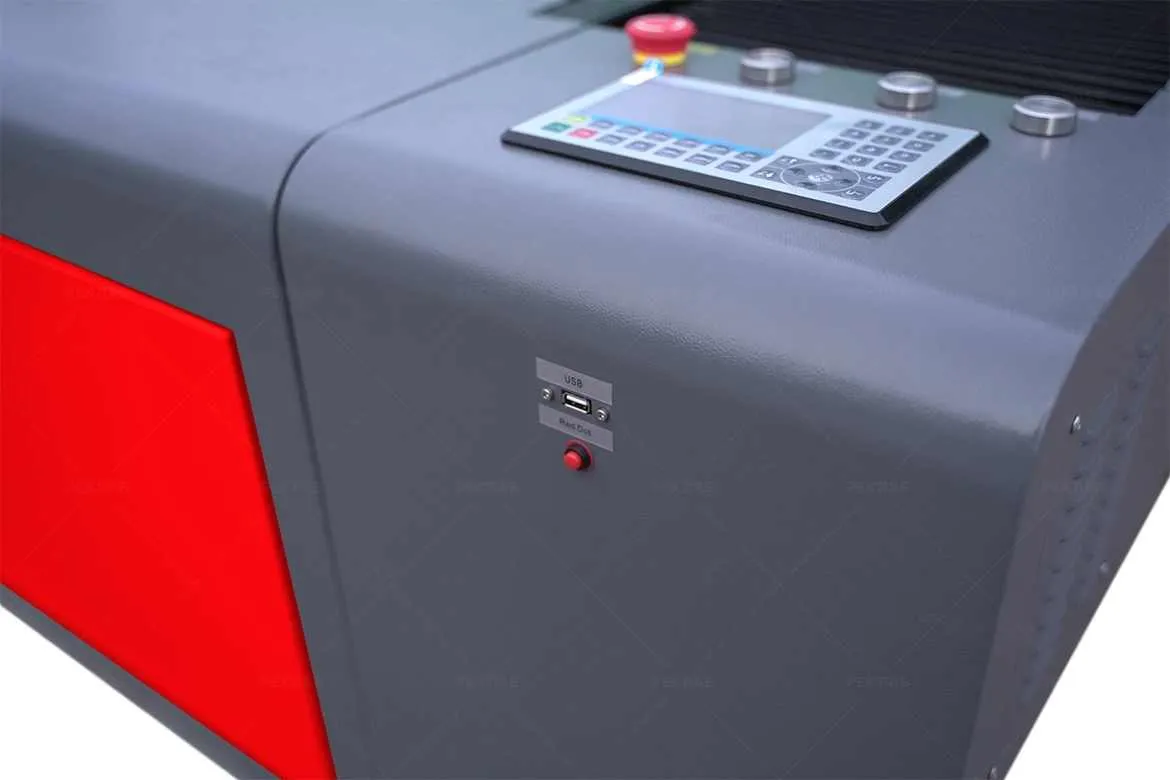

Дополнительно: штуцеры на задней панели, амперметр, кнопка включения и USB-порты (для мыши и подключения к ПК) утоплены в корпус, чтобы случайно не повредить их при транспортировке.

Удобство обслуживания и модернизации

Лазерная трубка лежит на двух прорезиненных регулируемых опорах. Это не только гасит вибрации, но и позволяет точно выставить луч по зеркалам. Замена трубки на более длинную не требует доработки корпуса — достаточно снять удлинительный кожух.

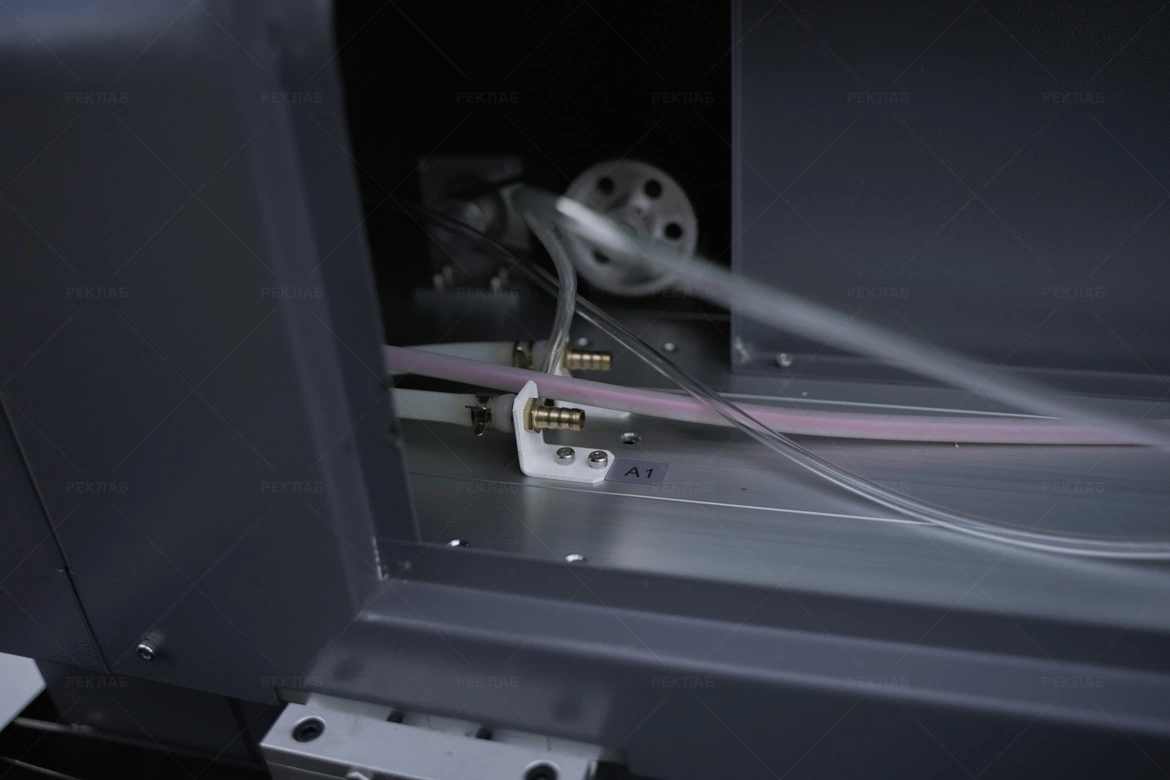

Под отсеком с трубкой установлен датчик протока теплоносителя. Его показания выводятся на дисплей. Фиксирующие опоры станка оснащены полиуретановыми шайбами с поперечной насечкой — они не скользят даже на полированных полах. Колеса подставки имеют жёсткую стопорную фиксацию, что исключает раскачивание во время гравировки.

Какие материалы обрабатывает Raylogic Laserflex 1620 PRO

Благодаря CO2-лазеру с длиной волны 10,6 мкм и возможности установки трубки мощностью до 150–300 Вт (в зависимости от длины) станок справляется с широчайшим спектром материалов:

• Древесина и композиты: дерево, фанера, МДФ, ДСП, ДВП, пластик, ПВХ, оргстекло, акрил, АБС-пластики.

• Ткани и кожа: хлопок, синтетика, фетр, шевроны (при наличии камеры — по меткам).

• Лёгкие металлы (дюраль, алюминий, латунь, медь) — для гравировки, резка возможна на мощных трубках.

• Камень и керамика: гранит, мрамор — гравировка.

• Резина для печатей и штампов.

• Металлы с помощью пасты (маркировка, гравировка).

Сферы применения в реальном бизнесе

Станок позиционируется как решение для малого и среднего производства. Наиболее востребованные ниши:

• Рекламная отрасль — вывески, объёмные буквы, POS-материалы, ценникодержатели.

• Сувенирная продукция — брелоки, магниты, настольные календари.

• Детские конструкторы и игрушки — вырезание из фанеры.

• Интерьерный декор — панно, светильники, часы.

• Швейное производство — выкройки, шевроны, маркировка логотипов.

• Изготовление печатей и штампов — лазерная гравировка резины.

• Творческие мастерские и скрапбукинг — фигурная резка бумаги и картона.

Вывод: почему стоит рассмотреть именно эту модель

Raylogic Laserflex 1620 PRO — это не просто набор компонентов в красивом корпусе. Это продуманный инженерный продукт, в котором каждый узел выбран не по принципу «подешевле», а по критерию «проработает годами без сбоев». Усиленная на 20% рама, косозубые рейки с автосмазкой, высококлассные моторы Leadshine, контроллер Ruida 8445S на Linux, кабель Helukabel и автоматизация вытяжки — всё это превращает станок в надёжный инструмент для ежедневной коммерческой эксплуатации. Если вам нужна стабильная резка и гравировка без «фантомных» остановок и с минимальным участием оператора — присмотритесь к этой модели.
