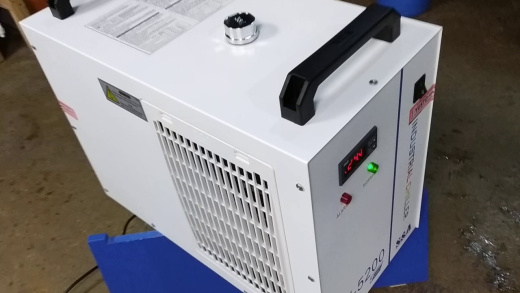

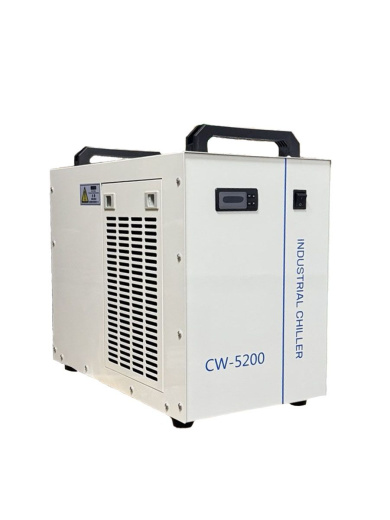

CW 5200 Чиллер для охлаждения излучателей лазерных станков

CW 5200: Сердце системы охлаждения вашего лазерного станка

Лазерное оборудование — это высокоточная техника, эффективность которой напрямую зависит от стабильности рабочих параметров. Главный враг любого лазера, будь то трубка СО2 или твердотельный излучатель, — это перегрев. Резкие перепады температуры приводят к дефокусировке луча, снижению мощности и быстрому износу дорогостоящих компонентов. Именно для решения этих задач был создан промышленный чиллер CW 5200 — устройство, которое уже стало стандартом надежности в сфере лазерной резки и гравировки.

Что такое чиллер CW 5200?

CW 5200 — это автономная холодильная установка замкнутого цикла, предназначенная для принудительного охлаждения жидкостей. В отличие от самодельных конструкций с ведром воды и проточной водой из-под крана, промышленный чиллер поддерживает заданную температуру с точностью до десятых долей градуса. Это особенно критично для мощных лазерных станков с трубками 80-150 Вт и некоторыми моделями волоконных лазеров.

Модель CW 5200 является "золотой серединой" в линейке чиллеров: она мощнее компактных CW 3000 (которые работают только на вентиляции) и при этом значительно экономичнее и компактнее тяжелых промышленных систем. Это идеальный выбор для малого бизнеса, рекламных мастерских и производственных цехов.

Ключевые особенности и преимущества

Почему инженеры и владельцы мастерских рекомендуют устанавливать именно CW 5200? Дело не только в мощности, но и в интеллектуальной начинке.

1. Двухконтурная система охлаждения. В отличие от простых проточных моделей, CW 5200 использует компрессор и хладагент (фреон). Вода проходит через радиатор, где активно охлаждается, после чего возвращается в рубашку лазерной трубки. Это позволяет эффективно отводить тепло даже при высоких нагрузках (до 5.5 кВт тепловыделения).

2. Интеллектуальное управление температурой. Устройство оснащено PID-регулятором. Это значит, что чиллер не просто включает компрессор "на полную", когда вода нагрелась, а плавно регулирует интенсивность охлаждения. Такой подход исключает тепловой удар по лазерной трубке и продлевает срок ее службы в 2-3 раза. Температура поддерживается в диапазоне от 5°C до 35°C с погрешностью менее ±0.3°C.

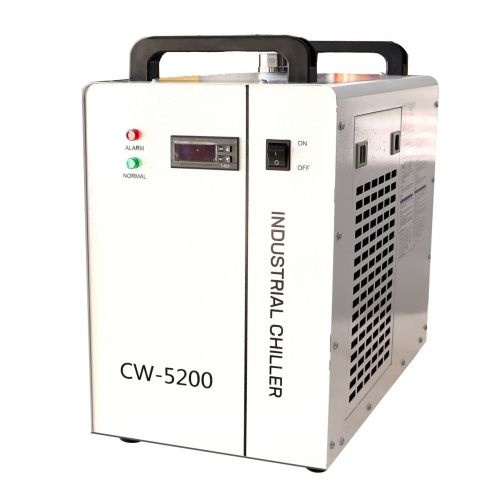

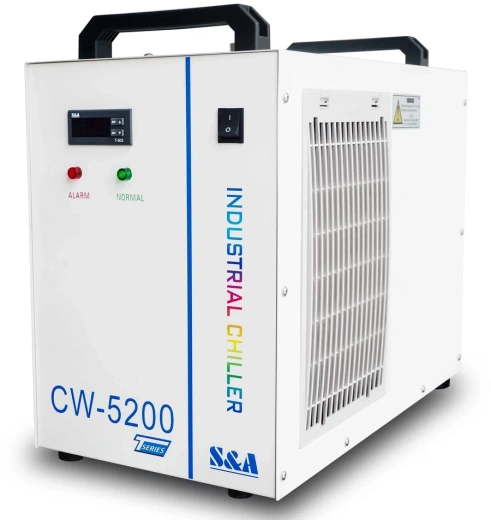

3. Цифровой дисплей. На лицевой панели расположен понятный интерфейс, отображающий текущую температуру воды, настройки и коды ошибок. Вам не нужно гадать, что происходит с системой — вся информация выводится на экран.

4. Высокое давление и расход. Помпа чиллера CW 5200 способна прокачивать воду на высоту до 25-30 метров и создает поток до 70 литров в минуту. Этого достаточно для охлаждения даже длинных лазерных трубок большого диаметра и мощных источников излучения.

5. Сигнализация аварийных режимов. Если уровень воды упадет ниже критической отметки или температура выйдет за допустимые пределы, CW 5200 подаст звуковой сигнал. Это позволяет предотвратить поломку еще на ранней стадии.

Для какого оборудования подходит CW 5200?

Сфера применения этого чиллера обширна. Прежде всего, это, конечно, лазерное оборудование:

• СО2-лазеры: Оптимален для трубок мощностью от 80 Вт до 150 Вт. Обеспечивает стабильную работу при длительной резке фанеры, акрила и оргстекла.

• Волоконные лазеры: Подходит для охлаждения источников волоконных лазеров малой и средней мощности (до 1000 Вт), используемых для маркировки и резки металлов.

• Станки с ЧПУ: Может использоваться для охлаждения шпинделей гравировально-фрезерных станков, если штатного воздушного охлаждения недостаточно.

Инструкция по подключению и эксплуатации

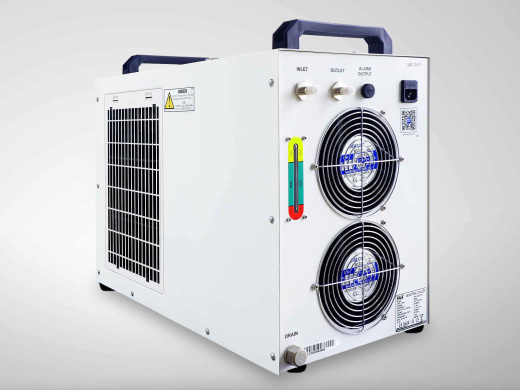

Установка CW 5200 не требует специальных навыков. Вам потребуется соединить штуцеры чиллера с рубашкой охлаждения лазерной трубки силиконовыми шлангами. Важно запомнить правило: подача холодной воды осуществляется в нижний штуцер лазерной трубки, а отвод горячей — из верхнего. Это обеспечивает равномерное заполнение рубашки.

После подключения залейте в бак дистиллированную воду или специальный хладагент. Использовать обычную водопроводную воду запрещено: она образует накипь, которая блокирует поток и выводит лазер из строя.

Перед запуском станка дайте чиллеру поработать 2-3 минуты, чтобы вода прошла по контуру и выгнала воздушные пузырьки. Рекомендуется установить целевую температуру на 2-3 градуса ниже комнатной (обычно 20-22°C).

Технические характеристики (краткий обзор)

• Мощность охлаждения: 5.5 кВт (стандартные условия)

• Диапазон рабочих температур: 5°C ~ 35°C

• Точность стабилизации: ±0.3°C

• Максимальный напор насоса: 25-30 м

• Материал бака: Нержавеющая сталь / пластик

• Напряжение питания: 220В / 50Гц

• Хладагент: R-410A / R-22 (в зависимости от модификации)

Советы по обслуживанию

Чтобы CW 5200 служил вам долгие годы, достаточно выполнять три простых действия:

1. Чистка фильтра. На входе воды в чиллер стоит сетчатый фильтр грубой очистки. Его нужно промывать раз в 1-2 недели, иначе насос начнет работать с перегрузкой.

2. Замена воды. Полную замену дистиллята рекомендуется проводить раз в 2-3 месяца, чтобы в системе не размножались водоросли и бактерии.

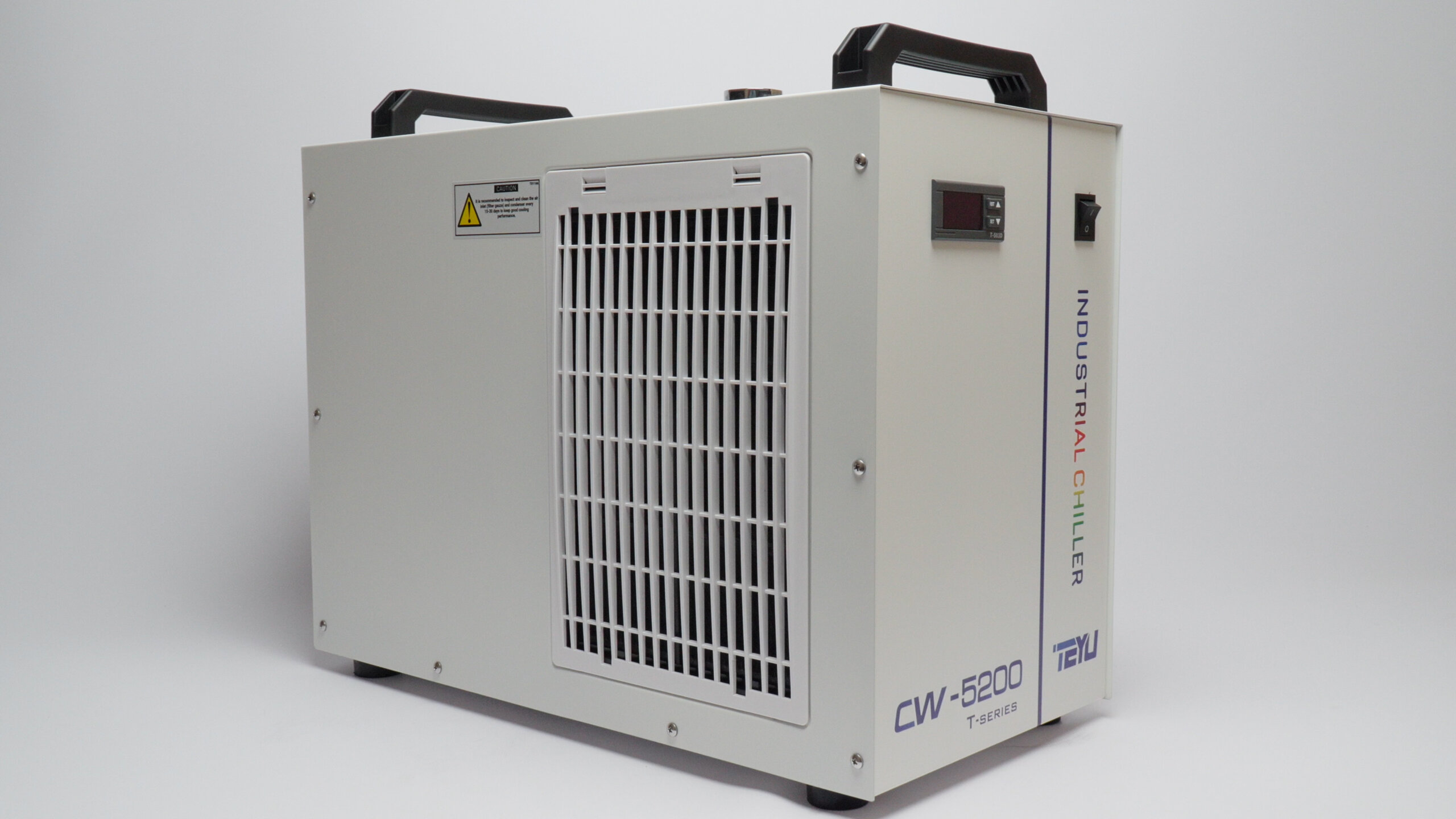

3. Чистка радиатора. Пыль, оседающая на ребрах радиатора компрессора, ухудшает теплообмен. Продувайте его сжатым воздухом раз в месяц.

Заключение

Чиллер CW 5200 — это не просто расходный материал, а полноценная инвестиция в стабильность вашего производства. Он полностью исключает фактор человеческой ошибки при охлаждении (забыли поменять воду в ведре, перекрыли кран), обеспечивает максимальную мощность луча на протяжении всей смены и значительно продлевает ресурс самого дорогого элемента — лазерной трубки. Если вы используете мощное лазерное оборудование и хотите получать стабильно высокое качество резки, CW 5200 станет идеальным выбором.

Итог: Установив CW 5200, вы защищаете оборудование от перегрева, экономите на преждевременной замене трубок и повышаете производительность труда за счет отсутствия простоев. Холодный лазер — это мощный и точный лазер.
