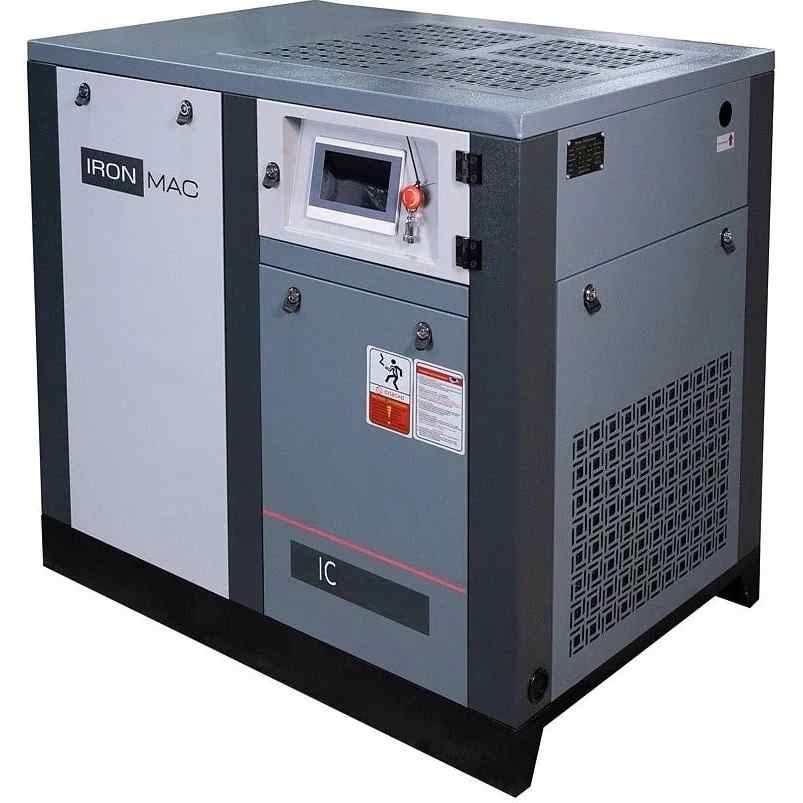

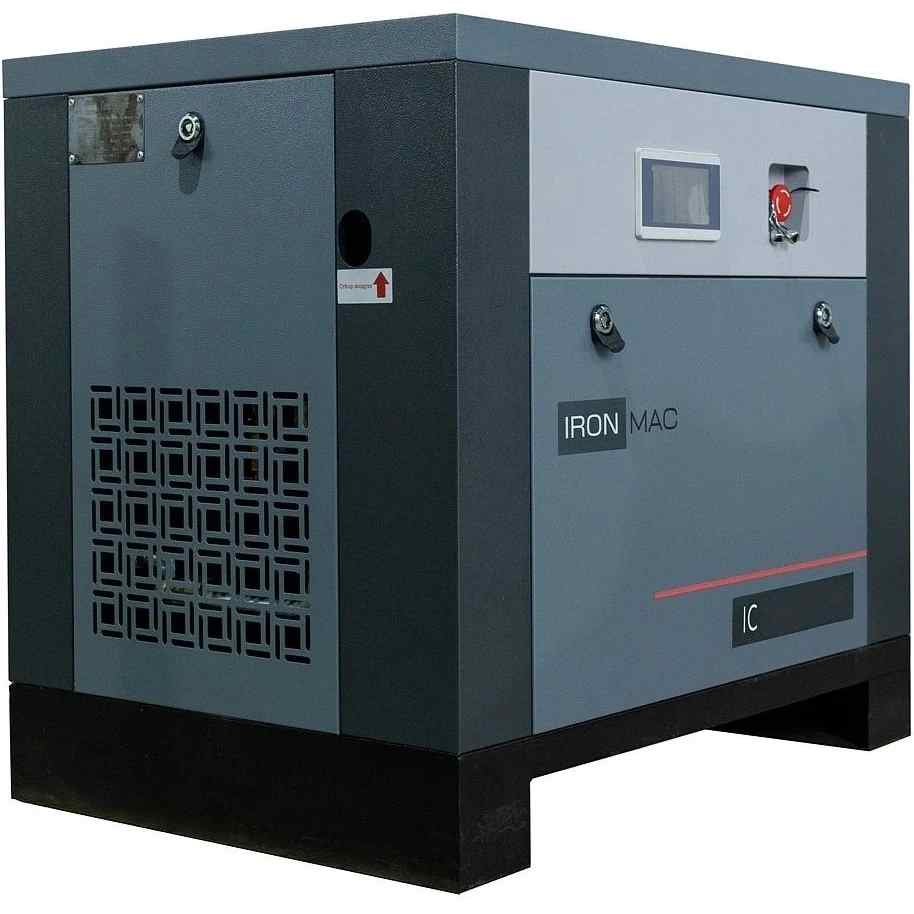

Винтовой компрессор IRONMAC IC 100/8 C

Винтовой компрессор IRONMAC IC 100/8 C: флагман производительности для тяжёлой индустрии

В современной крупнотоннажной промышленности сжатый воздух является критически важным ресурсом, обеспечивающим работу пневматических систем, технологических линий, транспортировку сыпучих материалов и управление сложными механизмами. Металлургические комбинаты, горно-обогатительные фабрики, цементные заводы, крупные машиностроительные предприятия и энергетические объекты предъявляют к компрессорному оборудованию самые жёсткие требования: надёжность, производительность, энергоэффективность и способность работать в тяжёлых условиях без остановок. Винтовой компрессор IRONMAC IC 100/8 C создан именно для таких задач – это флагманская модель линейки, способная обеспечить 13 кубометров сжатого воздуха в минуту при рабочем давлении 8 бар, оснащённая двигателем мощностью 75 кВт и спроектированная для круглосуточной эксплуатации в самых суровых промышленных средах.

В этой статье мы подробно рассмотрим технические характеристики, конструктивные решения и эксплуатационные преимущества данной модели, а также определим отрасли, где её применение даёт максимальный экономический и технологический эффект.

1. Технические характеристики IRONMAC IC 100/8 C

Модель IC 100/8 C представляет собой вершину инженерной мысли в линейке промышленных винтовых компрессоров IRONMAC серии IC C. Это оборудование класса «heavy duty», предназначенное для обеспечения сжатым воздухом крупнейших производственных объектов с высоким и стабильным потреблением. Все ключевые параметры сведены в таблицу для наглядного анализа:

Производительность 13 м³/мин – это объём, достаточный для обеспечения сжатым воздухом крупных станочных парков, десятков единиц мощного пневмоинструмента, систем пневмотранспорта на сотни метров, а также для питания пневмоприводов в металлургии и горном деле. Рабочее давление 8 бар выбрано как оптимальное для большинства промышленных применений, обеспечивая универсальность использования без избыточного энергопотребления.

Габариты (1480×1000×1270 мм) и вес 1210 кг делают компрессор стационарным монолитным агрегатом, требующим профессионального монтажа на фундаментной плите. Класс защиты IP55 гарантирует полную защиту от пыли и водяных струй, что критично для карьеров, обогатительных фабрик, металлургических цехов и других объектов с высоким содержанием пыли и влаги. Присоединительная резьба G2" позволяет напрямую подключать компрессор к магистральным трубопроводам большого диаметра без дополнительных переходников.

2. Конструктивные решения, обеспечивающие долговечность и стабильность

2.1. Прямой привод через муфту – максимальная эффективность и надёжность

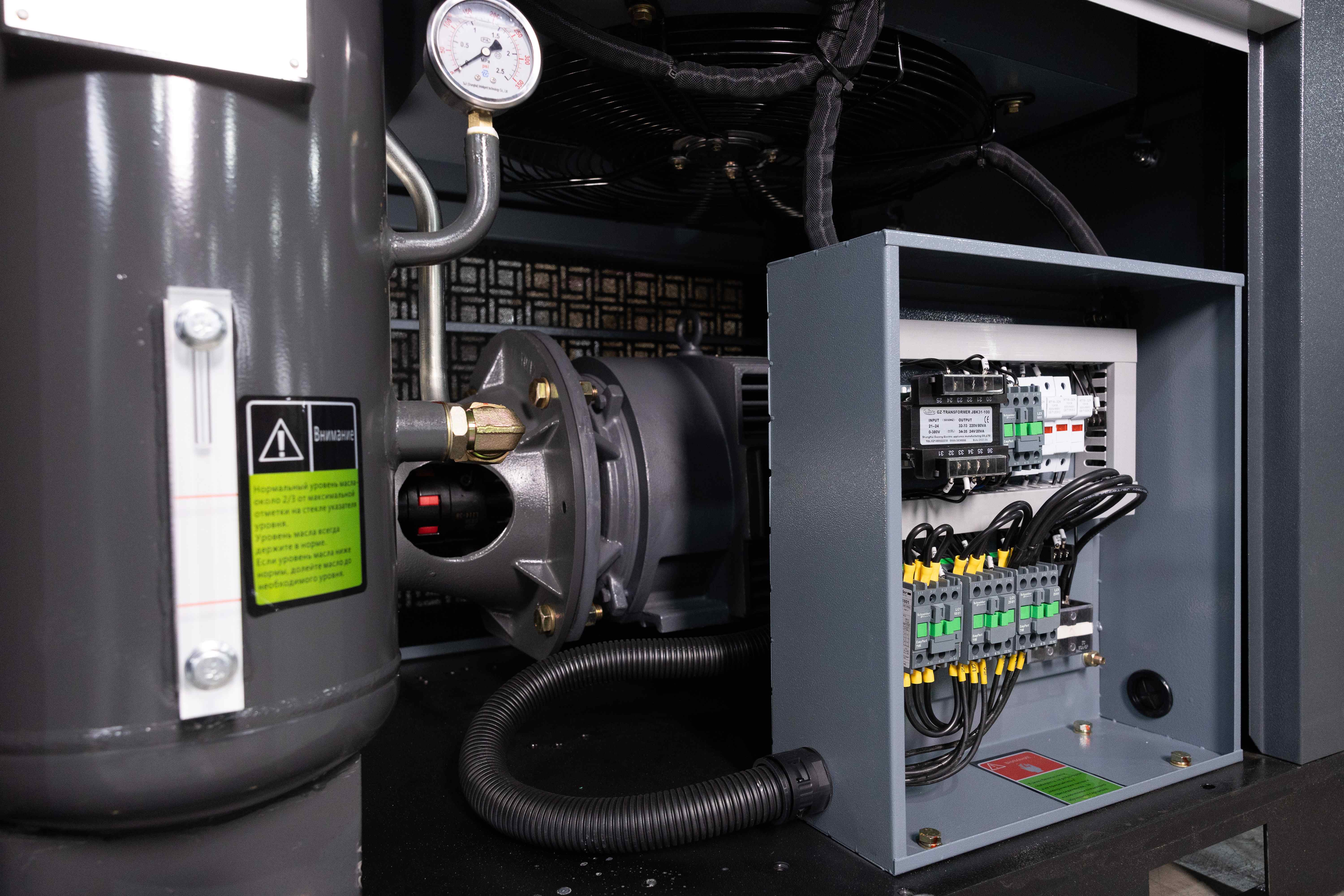

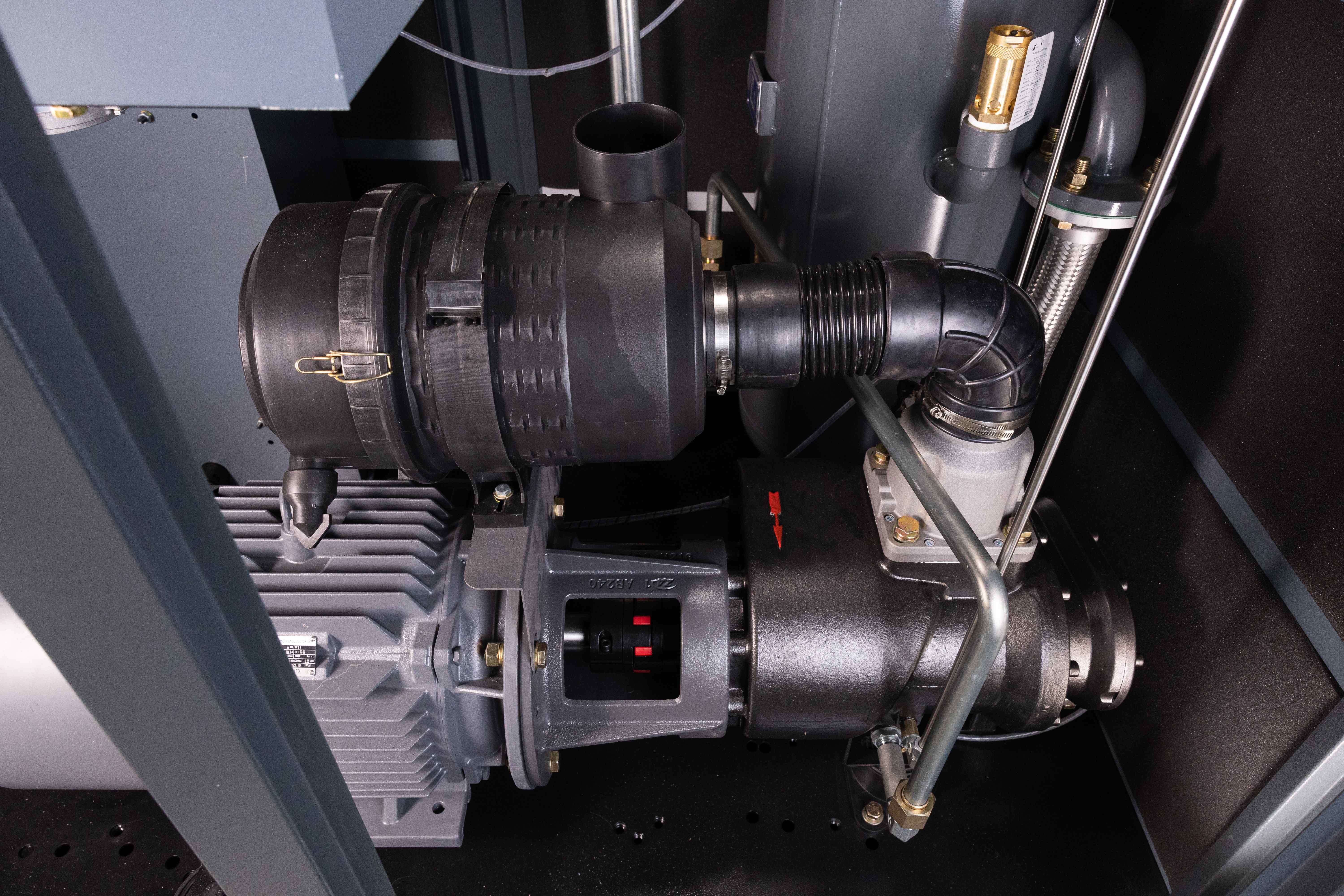

Компрессор IC 100/8 C оснащён системой прямого привода от электродвигателя к винтовому блоку через высокопрочную эластичную муфту. Для агрегата мощностью 75 кВт это решение является золотым стандартом, так как оно обеспечивает:

• Отсутствие потерь на передачу – в отличие от ременных схем, прямой привод не имеет промежуточных элементов, подверженных износу, проскальзыванию и трению. КПД системы достигает 98,9 %, что означает преобразование практически всей электрической энергии в механическую работу сжатия. При годовой нагрузке 6000+ часов даже доля процента экономии даёт существенную финансовую выгоду.

• Высокую безотказность – муфта не требует регулировки натяжения, периодической замены ремней или проверки соосности. Это исключает риск внезапной остановки производства из-за отказа привода.

• Снижение динамических нагрузок – эластичный элемент муфты эффективно гасит крутильные колебания и компенсирует монтажные несоосности, продлевая ресурс подшипников двигателя и винтового блока, что особенно важно при непрерывной работе в несколько смен.

Благодаря прямому приводу компрессор работает плавно и сбалансированно, что подтверждается уровнем шума 75 дБ(А) – это отличный показатель для машины такой мощности, позволяющий устанавливать агрегат без капитальных шумозащитных укрытий.

2.2. Винтовой блок Baosi – надёжность, проверенная временем

В основе компрессора установлен винтовой блок производства компании BAOSI Vacuum, которая является признанным мировым лидером в разработке и производстве роторных пар для компрессорного оборудования.

Технологический процесс изготовления блока включает:

• Обработку роторов на высокоточных японских станках с ЧПУ Mazak, обеспечивающих микронную точность геометрии зубьев.

• Многоступенчатый контроль размеров и зазоров на координатно-измерительных машинах Leitz (Германия), гарантирующий соответствие строжайшим допускам.

• Специальную термохимическую обработку и нанесение антифрикционных покрытий для повышения износостойкости и снижения трения.

В результате винтовой блок Baosi демонстрирует минимальные внутренние перетечки воздуха, что критически важно при высокой производительности. Он обеспечивает:

• стабильную объёмную производительность на протяжении всего назначенного ресурса (более 30 000 моточасов);

• низкий уровень вибраций, снижающий нагрузку на сопряжённые элементы;

• высокую ремонтопригодность – блок может быть восстановлен или заменён без серьёзной перестройки компрессорной станции.

Запасные части и расходные материалы для блоков Baosi (масло, фильтры, сепараторы) широко представлены на российском рынке, что гарантирует оперативное сервисное обслуживание даже для удалённых промышленных площадок.

2.3. Интеллектуальный контроллер MAM890 – полный контроль и защита

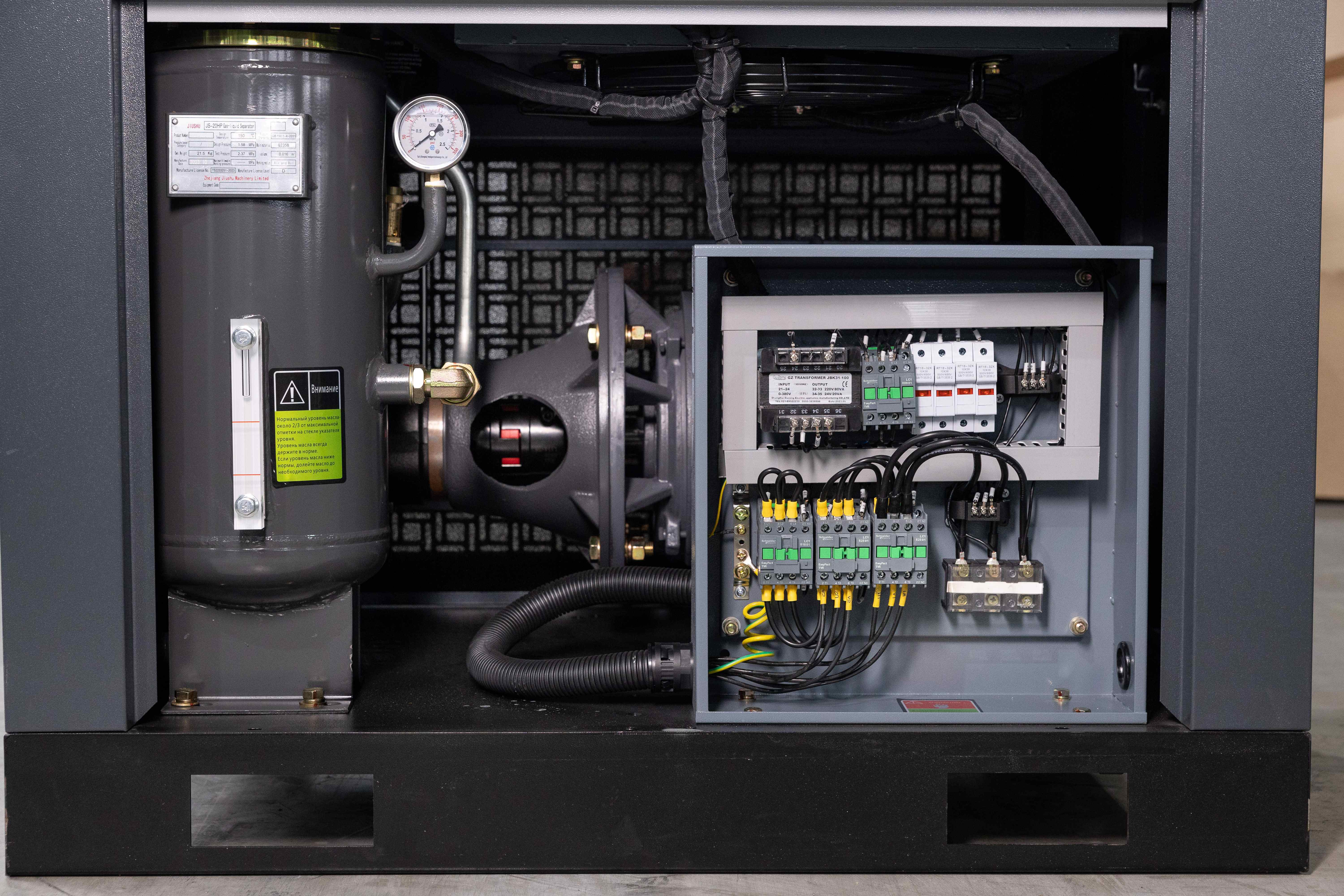

Управление компрессором IC 100/8 C осуществляется многофункциональным цифровым контроллером MAM890 с полностью русифицированным интерфейсом. Это устройство выполняет функции автоматизации, мониторинга и защиты, обеспечивая бесперебойную работу в автоматическом режиме:

• Автоматический пуск и останов – контроллер непрерывно отслеживает давление в пневматической сети. При падении давления ниже установленного порога он запускает двигатель, а при достижении верхнего предела останавливает его, исключая холостой ход и экономя до 25% электроэнергии по сравнению с режимом постоянной работы.

• Многоуровневая защита – встроенные алгоритмы контролируют перегрузку по току, обрыв фазы, перегрев обмоток двигателя, превышение температуры масла и давления, а также другие аварийные параметры. При любом отклонении компрессор автоматически отключается, а на дисплей выводится код ошибки для быстрой диагностики.

• Сервисное прогнозирование – контроллер ведёт учёт моточасов и отслеживает состояние фильтров (воздушного, масляного, сепараторного), своевременно напоминая о необходимости планового технического обслуживания. Это предотвращает внезапные отказы и продлевает срок службы оборудования.

• Диагностика в реальном времени – на ЖК-дисплее отображаются текущие параметры: рабочее давление, температура масла на входе и выходе, наработка, состояние фильтров, количество запусков и другие важные данные.

Контроллер MAM890 оснащён интерфейсом RS485, позволяющим интегрировать компрессор в систему диспетчеризации предприятия или объединять до 7 машин в группу «ведущий-ведомый» с автоматическим распределением нагрузки. Для модели IC 100/8 C частотный преобразователь не предусмотрен – режим «вкл/выкл» является наиболее эффективным для стабильного и равномерного потребления воздуха на крупных промышленных объектах.

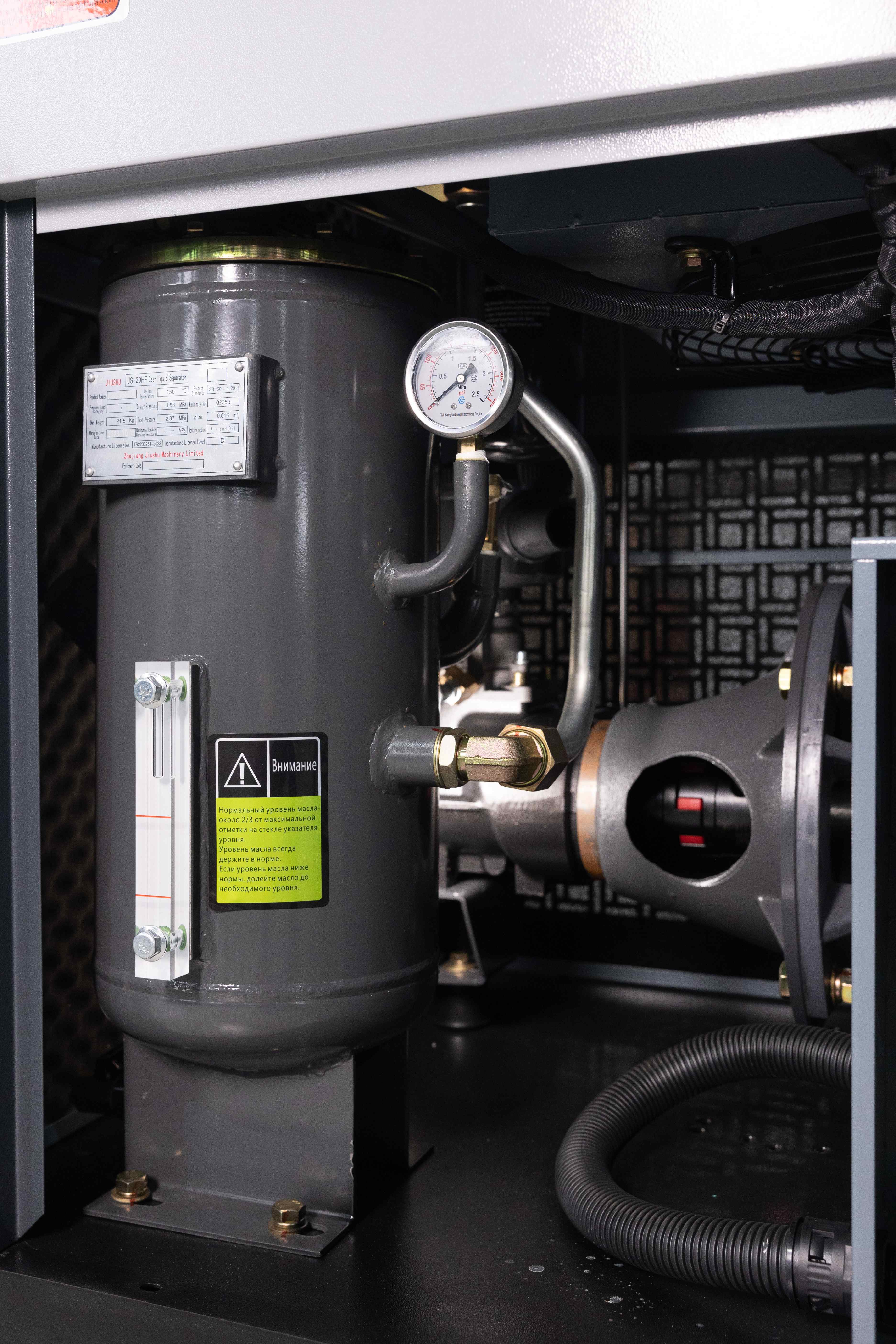

2.4. Трёхступенчатая система сепарации масла – безупречная чистота воздуха

Для крупного оборудования качество сжатого воздуха имеет первостепенное значение, поскольку даже незначительное содержание масла может привести к поломке дорогостоящих пневматических систем, клапанов и прецизионных инструментов. В компрессоре IC 100/8 C реализована вертикальная трёхступенчатая система отделения масла, размещённая в маслобаке увеличенного объёма.

Процесс очистки происходит последовательно:

1. Первая ступень (центробежная) – воздушно-масляная смесь тангенциально поступает в бак, под действием центробежных сил крупные капли масла отбрасываются на стенки и стекают в нижнюю часть.

2. Вторая ступень (коалесцирующая) – поток проходит через высокоэффективный коалесцирующий сепаратор, где мелкие масляные аэрозоли слипаются в более крупные капли и оседают.

3. Третья ступень (финишная) – дополнительный демпферный элемент или мелкоячеистая сетка задерживает остаточный масляный туман, обеспечивая окончательную очистку.

В результате остаточное содержание масла в сжатом воздухе не превышает 3 мг/м³, что соответствует классу 2 по международному стандарту ISO 8573-1. Это позволяет использовать сжатый воздух без дополнительной доочистки для подавляющего большинства промышленных задач, включая питание пневмоприводов, управление автоматикой, пневмотранспорт и обдув поверхностей. Вертикальная конструкция маслобака обеспечивает удобный визуальный контроль уровня масла через смотровое окно, простой слив конденсата и быструю замену сепараторного элемента.

3. Энергоэффективность и экономическая выгода

Для крупных промышленных предприятий затраты на электроэнергию, потребляемую компрессорными станциями, составляют значительную долю эксплуатационных расходов. Модель IC 100/8 C спроектирована с учётом минимизации этих затрат:

• Высокий КПД – благодаря прямому приводу и прецизионному винтовому блоку общий коэффициент полезного действия достигает 98,9 %. Это означает, что из 75 кВт потребляемой мощности лишь незначительная часть теряется на трение и нагрев, а остальное преобразуется в полезную работу.

• Интеллектуальное управление – контроллер MAM890 автоматически отключает двигатель при достижении верхнего давления в ресивере, исключая работу на холостом ходу. При правильно подобранном объёме ресивера это даёт экономию до 25% по сравнению с постоянно работающими моделями без автоматики.

• Стабильный режим работы – отсутствие частотного преобразователя не является недостатком, так как на крупных производствах расход воздуха обычно стабилен, и циклический режим «включено-выключено» обеспечивает максимальную эффективность.

Дополнительная экономия достигается за счёт низкого уровня шума (75 дБ(А)) – отсутствует необходимость в капитальных шумоизолирующих кожухах или выносе компрессора в отдельное здание, что снижает инвестиционные затраты на монтаж и эксплуатацию.

4. Области применения IRONMAC IC 100/8 C

Благодаря выдающейся производительности и надёжности модель IC 100/8 C широко применяется в самых ответственных и энергоёмких отраслях:

• Металлургическая промышленность – питание пневмоприводов прокатных станов, обдув горячего металла, управление автоматическими линиями, пневмотранспорт ферросплавов.

• Горнодобывающая промышленность и обогатительные фабрики – обеспечение сжатым воздухом буровых установок, пневматических транспортёров, систем автоматического управления дробильно-сортировочным оборудованием, аэрация пульпы.

• Цементная и строительная индустрия – пневмотранспорт сырья и готовой продукции, управление задвижками и клапанами, питание вибрационных машин.

• Химическая и нефтехимическая промышленность – подача воздуха для пневмоклапанов, перемешивания, транспортировки гранул и порошков.

• Крупное машиностроение и судостроение – питание тяжёлого пневмоинструмента, управление роботизированными комплексами, обдув крупногабаритных деталей.

• Энергетика и теплоэлектростанции – обеспечение работы пневмоприводов автоматики, систем золоудаления, очистки поверхностей нагрева.

Присоединительная резьба G2" позволяет подключать компрессор к магистральным трубопроводам без дополнительных переходников, что упрощает монтаж и снижает гидравлические потери в сети.

5. Удобство обслуживания и сервисная доступность

Для оборудования мощностью 75 кВт простота технического обслуживания является критическим фактором, поскольку простои крупного производства могут обходиться в миллионные убытки. Компрессор IRONMAC IC 100/8 C спроектирован с учётом быстрого доступа ко всем заменяемым узлам:

• Воздушный и масляный фильтры установлены снаружи, их замена занимает не более 15 минут без снятия защитных кожухов.

• Сепараторный элемент расположен в верхней части маслобака и заменяется через съёмную крышку – операция не требует специального инструмента и выполняется за 20–30 минут.

• Слив отработанного масла производится через удобный кран, заливка свежего – через широкую горловину с сетчатым фильтром, предотвращающим попадание посторонних частиц.

• Все регулировки и диагностика выполняются через интерфейс контроллера без вскрытия электрического шкафа.

Запасные части, фильтры, масла и сепараторы поставляются через разветвлённую дилерскую сеть, что обеспечивает оперативную поставку даже в удалённые регионы. Заводская гарантия на оборудование составляет до 24 месяцев при соблюдении регламента технического обслуживания, а при заключении долгосрочного сервисного контракта возможны дополнительные преференции.

6. Ключевые преимущества IRONMAC IC 100/8 C перед аналогами

Суммируя вышесказанное, можно выделить основные конкурентные преимущества данной модели:

• Рекордная производительность (13 м³/мин) – покрывает потребности крупнейших производств без необходимости установки нескольких меньших агрегатов, снижая капитальные затраты.

• Стабильное давление 8 бар – универсальность для широкого спектра промышленных задач без перерасхода энергии.

• Надёжный двигатель IP55 – гарантирует работу в запылённых и влажных условиях, характерных для горной, металлургической и строительной отраслей.

• Энергоэффективный прямой привод – экономия электроэнергии до 25% по сравнению с ременными аналогами.

• Прецизионный винтовой блок Baosi – долговечность и стабильность характеристик на протяжении всего срока службы.

• Трёхступенчатая сепарация – содержание масла 3 мг/м³, обеспечивающее высокую чистоту воздуха без дополнительной доочистки.

• Интеллектуальный контроллер MAM890 – автоматизация, комплексная защита и сервисное планирование.

• Приемлемый уровень шума – 75 дБ(А) – комфортные условия для персонала и отсутствие необходимости в дорогостоящей шумоизоляции.

• Простота обслуживания и доступность запчастей – минимальные простои и быстрая замена расходников.

Заключение

Винтовой компрессор IRONMAC IC 100/8 C – это инженерное решение высшего класса, созданное для обеспечения сжатым воздухом крупнейших промышленных объектов. Его производительность 13 м³/мин, рабочее давление 8 бар и мощность 75 кВт делают его идеальным выбором для металлургии, горной добычи, цементной промышленности, химического производства и энергетики – везде, где требуется бесперебойная подача больших объёмов чистого сжатого воздуха.

Сочетание прямого привода, высококачественного винтового блока Baosi, интеллектуального контроллера MAM890 и трёхступенчатой системы сепарации масла обеспечивает не только высокую эффективность и экономичность, но и длительный срок службы, простоту обслуживания и минимальные эксплуатационные риски. Широкая сервисная сеть и доступность расходных материалов гарантируют, что ваше производство будет защищено от длительных простоев.

Если вашему предприятию требуется мощный, надёжный и экономичный источник сжатого воздуха для обеспечения критически важных технологических процессов – IRONMAC IC 100/8 C станет надёжной основой вашего производства на долгие годы.

Для расчёта оптимальной производительности, подбора ресивера, осушителя и системы фильтрации, а также для получения консультации по монтажу и пусконаладочным работам обращайтесь к нашим специалистам. Мы предложим комплексное решение, полностью соответствующее задачам вашего производства.
