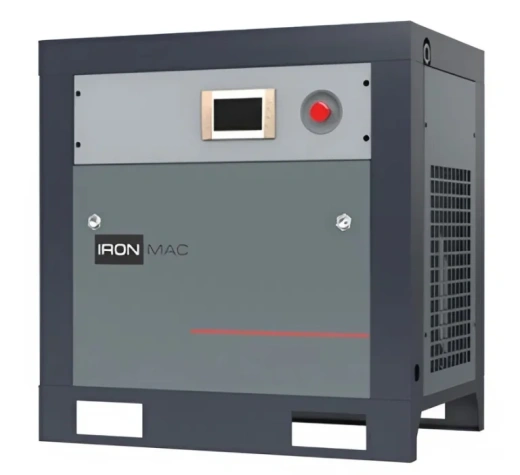

Винтовой компрессор IRONMAC IC 50/10 AM VSD

Винтовой компрессор IRONMAC IC 50/10 AM VSD: полный обзор технических характеристик и преимуществ

Современное промышленное производство предъявляет высокие требования к источникам сжатого воздуха. Экономичность, надежность и стабильность выходных параметров становятся ключевыми факторами при выборе компрессорного оборудования. Винтовой компрессор IRONMAC IC 50/10 AM VSD — это агрегат, созданный для интенсивной эксплуатации в условиях автоматизированных линий, производственных цехов и сервисных центров. В данной статье мы детально разберем его технические параметры, конструктивные особенности и реальные преимущества для бизнеса.

Основные технические характеристики модели

Модель IC 50/10 AM VSD относится к серии винтовых компрессоров с частотным регулированием. Производитель оснастил агрегат прямым приводом, что исключает потери на ременной передаче и повышает общий КПД установки. Ниже приведены ключевые параметры, подтверждающие промышленный класс этого оборудования.

Производительность и рабочее давление

Компрессор развивает производительность 5,63 м³/мин при номинальном давлении 10 бар. Такой объем сжатого воздуха достаточен для обеспечения работы пневмоинструмента, продувочных систем, упаковочных линий и технологических установок среднего масштаба. Давление 10 бар — стандарт для большинства пневмосетей, что делает модель универсальной.

Мощность и тип привода

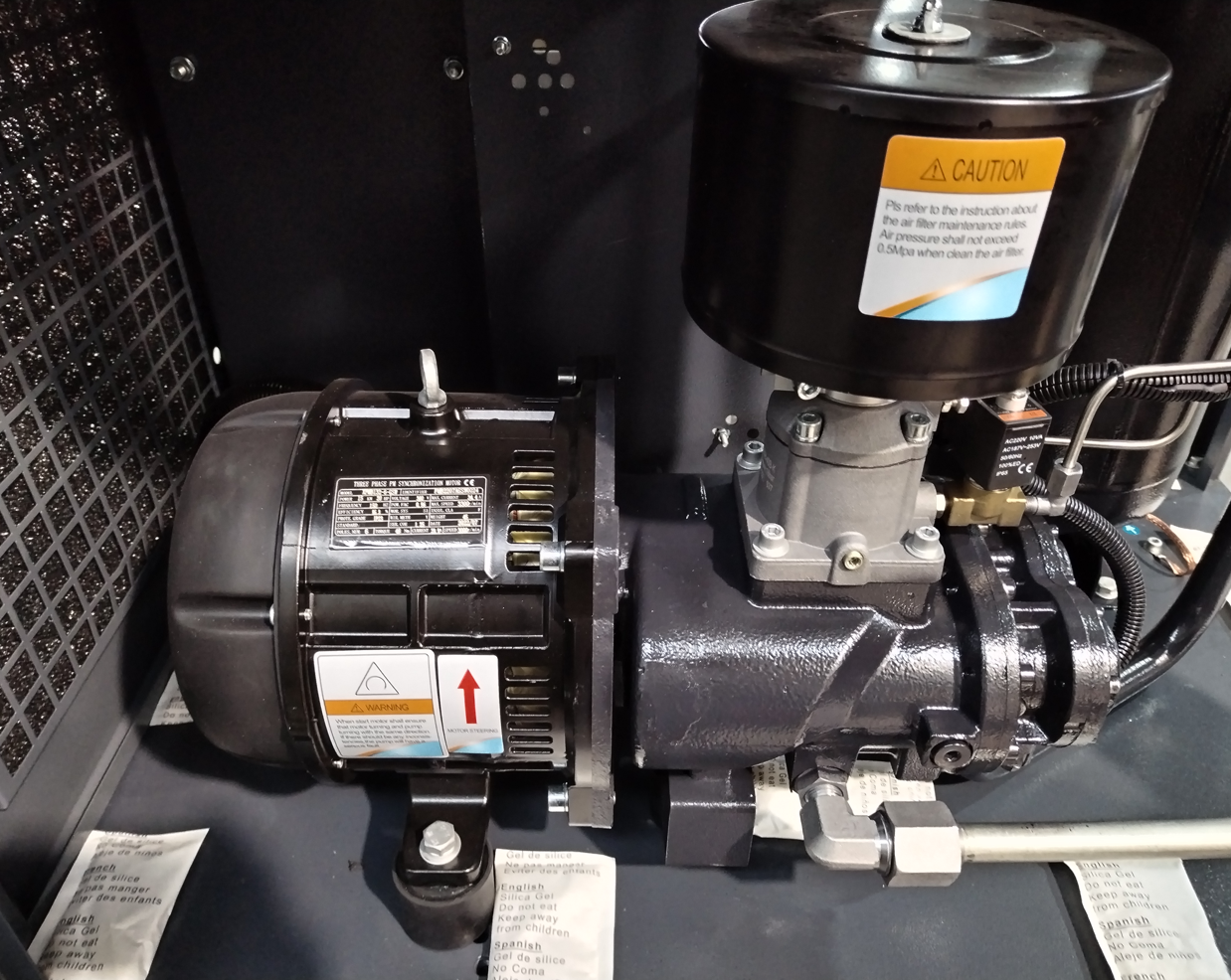

Установленная мощность электродвигателя составляет 37 кВт. Тип привода — прямой (муфтовое соединение). В отличие от ременного привода, здесь отсутствуют потери на трение и проскальзывание, снижается вибрация, а обслуживание сводится к периодической проверке муфты. Прямое соосное соединение двигателя и винтового блока обеспечивает максимальную передачу крутящего момента.

Частотный преобразователь в комплекте

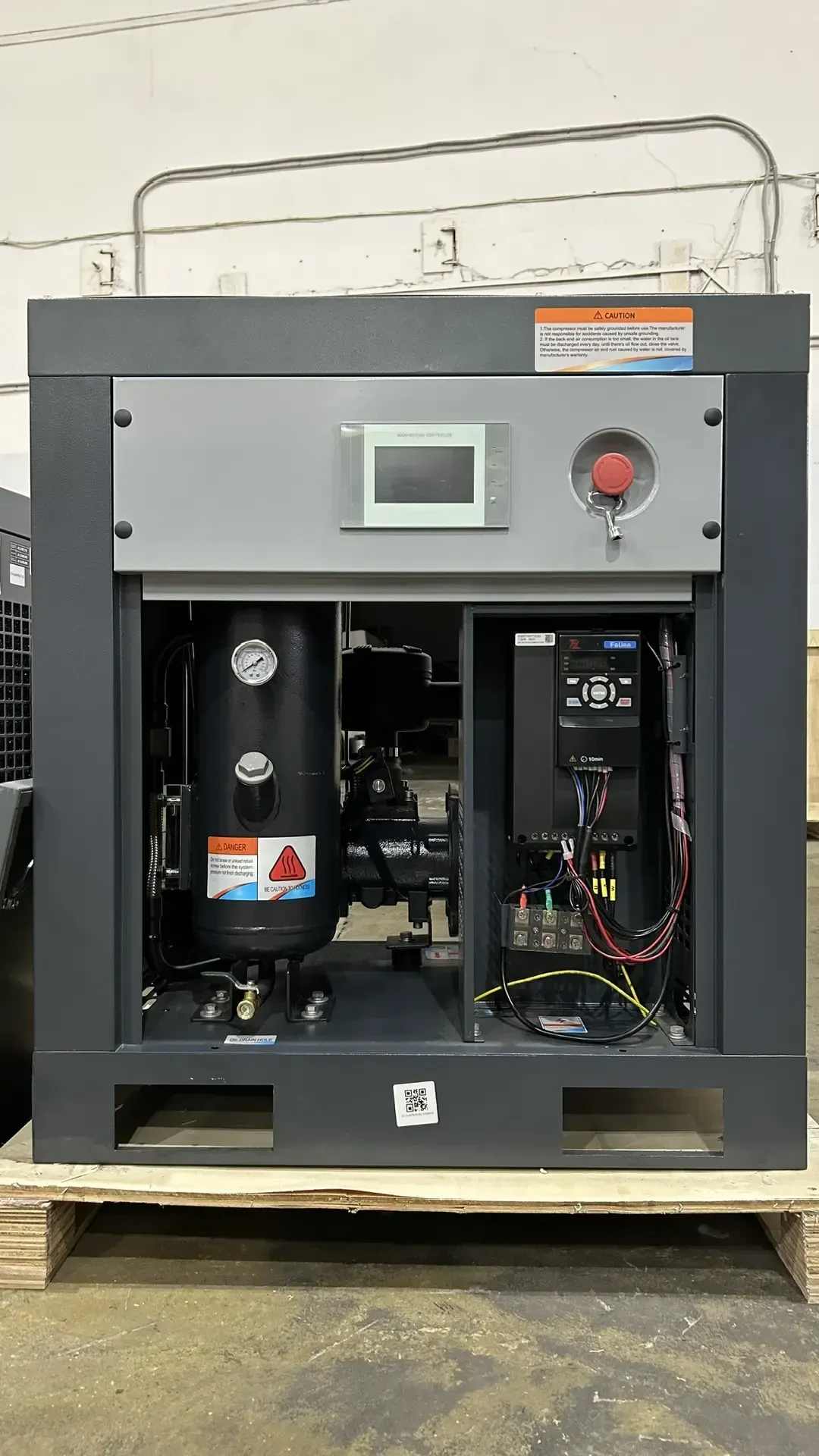

Главная особенность данной модификации — наличие встроенного частотного преобразователя. VSD (Variable Speed Drive) позволяет плавно регулировать скорость вращения винтового блока в зависимости от реального расхода воздуха. Это дает существенную экономию электроэнергии (до 35-50% по сравнению с нерегулируемыми аналогами), снижает пусковые токи и поддерживает давление в сети с высокой точностью. Частотный преобразователь уже входит в базовую комплектацию — не требуется дополнительной покупки.

Габариты и вес

Компактные размеры позволяют разместить агрегат на ограниченной площади:

• Длина — 1270 мм

• Ширина — 1020 мм

• Высота — 1500 мм

Вес компрессора составляет 450 кг. Такая масса обеспечивает устойчивость при работе без специального анкерного крепления, но для стационарной установки рекомендуется виброизолирующее основание.

Электрические параметры и защита

• Напряжение питания — 380 В (трехфазная сеть)

• Частота тока — 50 Гц

• Уровень защиты электродвигателя — IP 23

Степень защиты IP23 означает, что двигатель защищен от попадания твердых предметов диаметром более 12 мм и от вертикально падающих капель воды. Этого достаточно для большинства сухих промышленных помещений, но не подходит для работы под открытым небом или в условиях интенсивного водяного тумана.

Уровень шума

Заявленный уровень шума — 65 дБ(А). Это очень хороший показатель для компрессора мощностью 37 кВт. Для сравнения, многие аналоги без VSD шумят на уровне 72-78 дБ(А). Благодаря частотному регулированию и качественной шумоизоляции корпуса, агрегат может работать вблизи рабочих мест без дополнительных шумозащитных кожухов.

Конструктивные особенности и надежность

Винтовой компрессор IRONMAC IC 50/10 AM VSD построен на базе маслозаполненного винтового блока. Масло выполняет функции уплотнения, охлаждения и смазки. Конструкция включает следующие ключевые узлы:

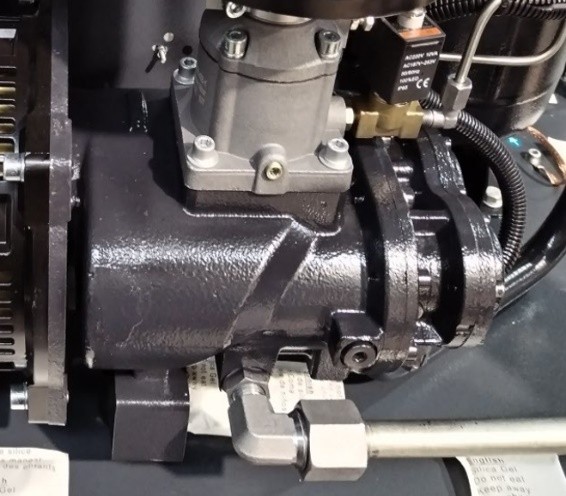

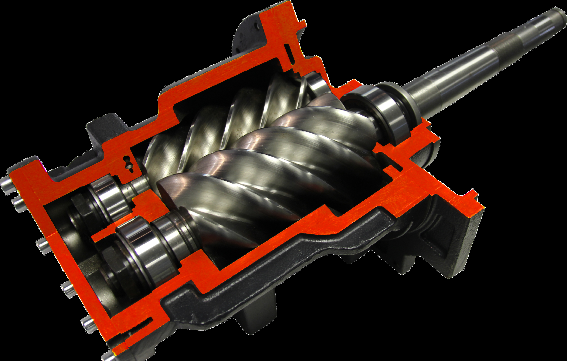

• Винтовой блок с профилем роторов, оптимизированным для работы в широком диапазоне частот вращения.

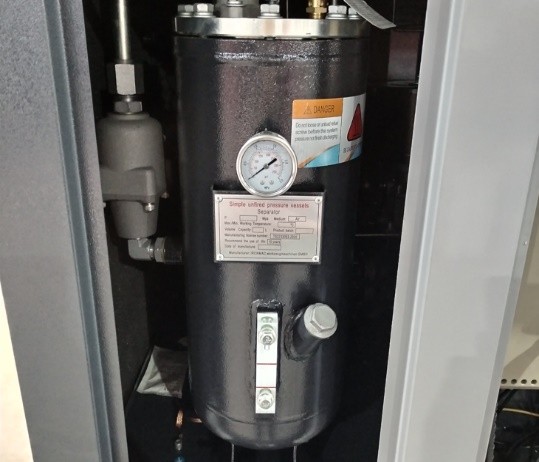

• Маслоотделитель высокой эффективности, обеспечивающий остаточное содержание масла в сжатом воздухе не более 3-5 мг/м³.

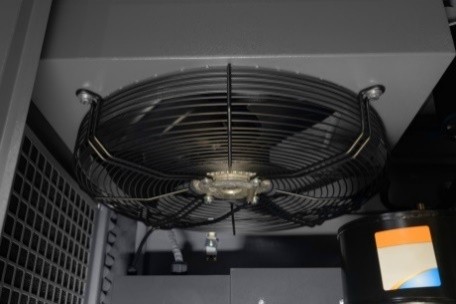

• Пластинчатый теплообменник для охлаждения масла и сжатого воздуха (в моделях с воздушным охлаждением).

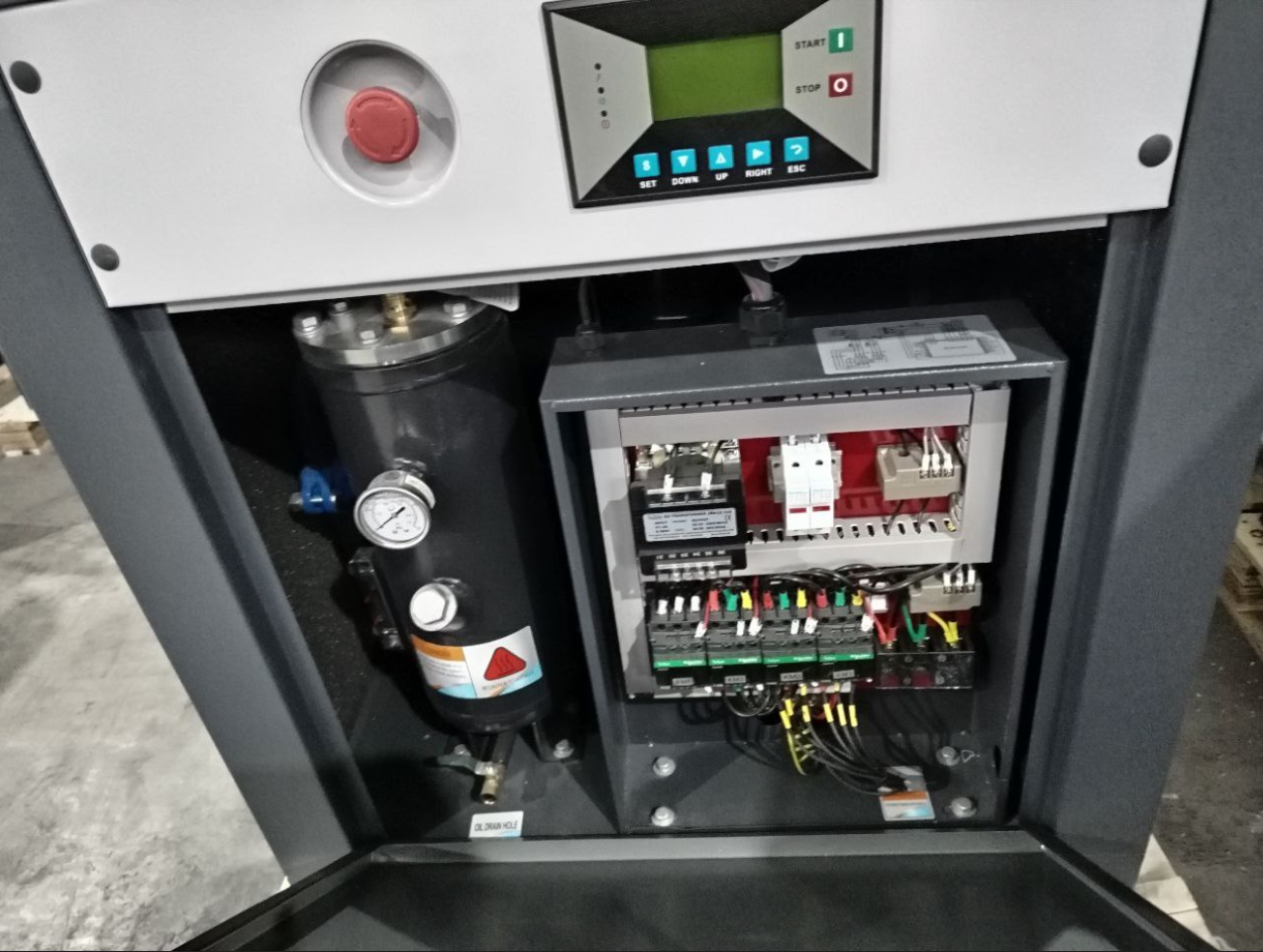

• Панель управления с контроллером, совместимым с частотным преобразователем. Позволяет задавать давление, отслеживать параметры, фиксировать часы наработки.

• Впускной фильтр с индикатором загрязнения.

Благодаря прямому приводу отсутствует ремень, который требует периодической замены и натяжения. Это снижает расходы на обслуживание и повышает коэффициент готовности оборудования.

Преимущества частотного регулирования (VSD)

Внедрение частотного преобразователя в конструкцию IRONMAC IC 50/10 AM VSD дает ряд операционных преимуществ:

1. Энергосбережение — при переменном расходе воздуха компрессор снижает обороты, а не работает в режиме «пуск-стоп» или холостого хода. Экономия электроэнергии может достигать 50% по сравнению с нерегулируемой моделью такой же производительности.

2. Точность поддержания давления — колебания давления в сети составляют ±0,1-0,2 бар вместо ±0,5-1 бар при ступенчатом регулировании.

3. Снижение пиковых нагрузок — плавный пуск исключает броски тока, что продлевает срок службы электродвигателя и электрических компонентов.

4. Уменьшение износа — отсутствие частых пусков/остановов щадит винтовой блок и подшипники.

5. Низкий уровень шума — при частичной нагрузке компрессор работает тише, чем на полной частоте.

Эффективность и экономическая целесообразность

Для предприятия, потребляющего сжатый воздух неравномерно (например, несколько пневмоинструментов включаются поочередно, или вторая смена работает с меньшей нагрузкой), модель IRONMAC IC 50/10 AM VSD окупается за счет снижения счетов за электричество. Стандартный расчет: если компрессор без VSD работает в холостую 40% времени (потребляя около 30-40% от номинальной мощности), то частотный агрегат в аналогичных условиях снижает обороты и потребляет пропорционально нагрузке. При тарифе 5-7 руб/кВт*ч годовая экономия может составить 150-200 тыс. рублей для агрегата 37 кВт.

Дополнительный плюс — стабильное давление в магистрали повышает качество пневмоприводов и снижает брак на технологических операциях.

Условия эксплуатации и требования к помещению

Для обеспечения паспортных характеристик и долговечности следует соблюдать рекомендации по установке:

• Температура окружающего воздуха от +5°C до +40°C (для версии с воздушным охлаждением).

• Относительная влажность не более 85% без конденсации.

• Вентиляция помещения должна обеспечивать отвод тепла — компрессор мощностью 37 кВт выделяет около 30-35 кВт тепловой энергии.

• Радиальный зазор для обслуживания не менее 1 м с каждой стороны, спереди — не менее 1,5 м.

• Электросеть должна выдерживать пусковой ток (пусть и сниженный благодаря VSD, но всё же).

Обслуживание и запасные части

Регламент технического обслуживания включает:

• Каждые 500 часов — проверка уровня масла, очистка воздушного фильтра.

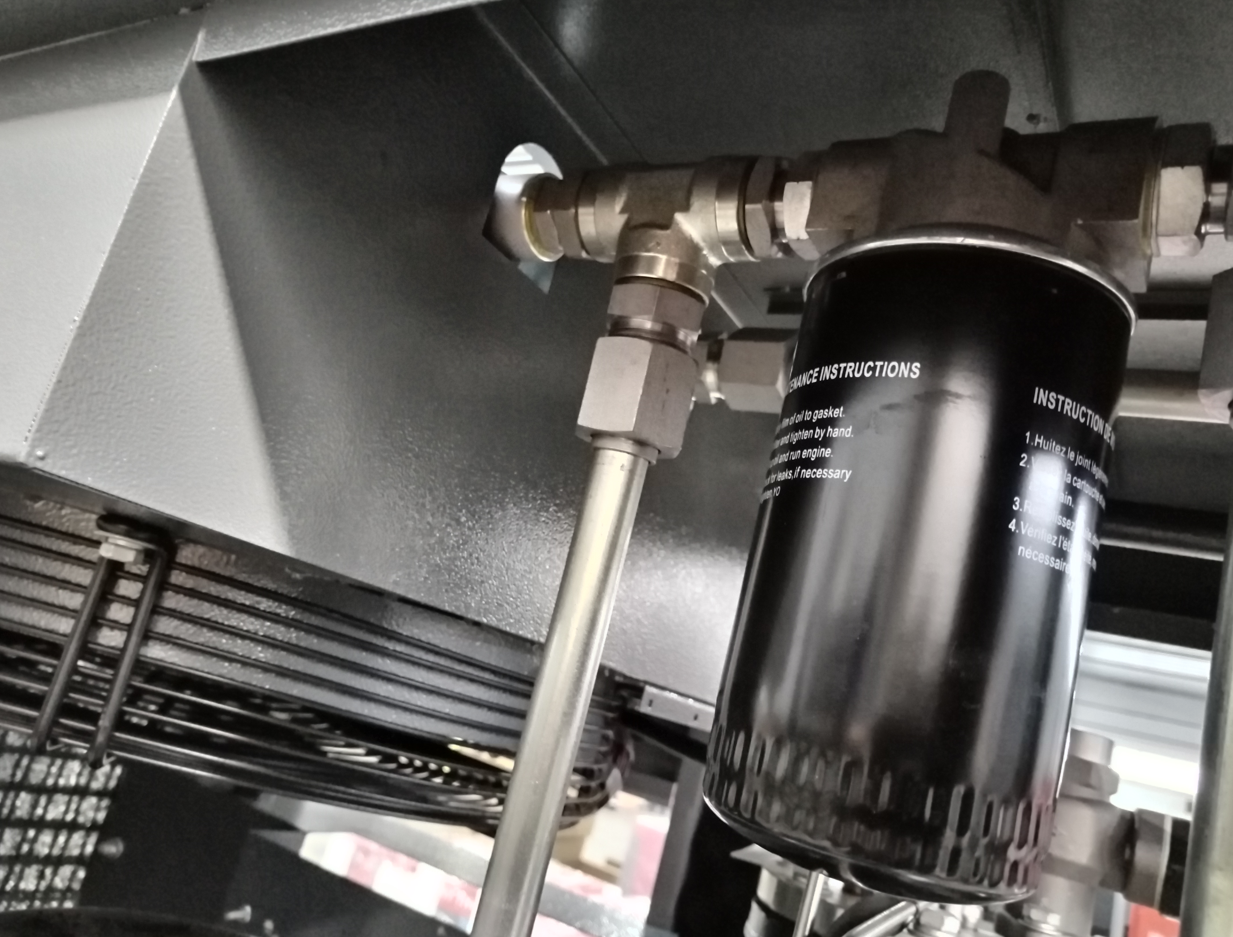

• Каждые 2000 часов — замена масла, масляного фильтра, воздушного фильтра, проверка клиновых ремней (отсутствуют), осмотр муфты.

• Каждые 4000 часов — замена маслоотделителя, проверка термостатического клапана, очистка радиатора.

• Ежегодно — проверка частотного преобразователя, затяжка электроконтактов, калибровка датчиков.

Запасные части доступны на рынке, так как производитель IRONMAC унифицировал многие позиции с распространенными стандартами.

Сравнение с аналогами

Прямые конкуренты модели — компрессоры других брендов мощностью 37 кВт с частотным регулированием. По сравнению с некоторыми китайскими марками, IRONMAC предлагает более надежный винтовой блок (по отзывам сервисных инженеров) и адекватную цену. Отличие от европейских брендов (Atlas Copco, Kaeser) — стоимость ниже на 30-40% при сопоставимых основных характеристиках: 5,63 м³/мин, 10 бар, 65 дБ(А). Если бюджет ограничен, а требования к ресурсу не запредельные (работа в 1-2 смены), то IC 50/10 AM VSD — разумный выбор.

Выводы: для каких задач подходит данный компрессор

Резюмируя, IRONMAC IC 50/10 AM VSD — это современный энергоэффективный компрессор с частотным регулированием и прямым приводом. Он идеально подходит для:

• Производств с переменным расходом воздуха (деревообработка, мебельные цеха, упаковочные линии).

• Небольших и средних заводов, где требуется стабильное давление 8-10 бар.

• Автоматизированных линий, чувствительных к перепадам давления.

• Объектов, где важен низкий уровень шума (лаборатории, участки сборки рядом с персоналом).

Мощность 37 кВт и производительность 5,63 м³/мин закрывают потребности большинства малых и средних предприятий. При этом компактные размеры (1270×1020×1500 мм) позволяют установить агрегат даже в стесненных условиях. Встроенный частотный преобразователь окупает изначальные инвестиции за 1-2 года непрерывной работы за счет экономии электричества. Рекомендуемая область применения — круглосуточная работа в 2-3 смены с переменной нагрузкой.

Перед покупкой следует рассчитать фактический средний расход воздуха на производстве и сравнить с производительностью 5,63 м³/мин. Если расход значительно ниже (например, 2 м³/мин), то более экономичным может оказаться компрессор меньшей мощности, но с VSD. Однако для большинства типовых применений данная модель обеспечивает оптимальный баланс цены, эффективности и надежности.
