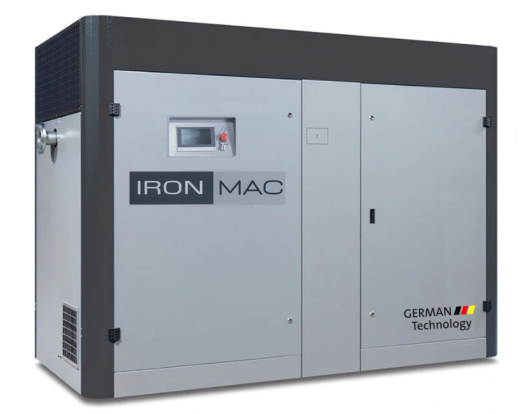

Винтовой компрессор IRONMAC IC 100/10 AM GTS series

Винтовой компрессор IRONMAC IC 100/10 AM GTS series: двухступенчатая технология с прямым приводом

Обзор модели: мощность, производительность и компактность

Модель IRONMAC IC 100/10 AM GTS series представляет собой двухступенчатый винтовой компрессор с прямым приводом, разработанный для интенсивной промышленной эксплуатации. Установленная мощность электродвигателей составляет 75 кВт, что позволяет оборудованию выдавать 13,23 кубических метра сжатого воздуха в минуту при рабочем давлении 10 бар. Такие характеристики делают компрессор оптимальным выбором для средних и крупных производственных линий, покрасочных цехов, деревообрабатывающих предприятий и машиностроительных заводов.

Габариты установки (длина 1810 мм, ширина 1240 мм, высота 1755 мм) и масса 1360 кг обеспечивают устойчивость и не требуют специально усиленного фундамента. Компактная вертикальная компоновка маслобака и винтовых блоков позволяет разместить агрегат на ограниченной площади.

Настоящий прямой привод: максимальная надёжность и КПД

В отличие от ременных или муфтовых схем, прямой привод в модели IC 100/10 AM GTS исключает любые промежуточные механические передачи. Двигатели напрямую соединены с валами винтовых блоков. Это даёт три ключевых преимущества:

• отсутствие потерь энергии на трение ремней или проскальзывание муфт;

• снижение количества обслуживаемых узлов (не нужны натяжные ролики, замена ремней);

• высокая точность синхронизации вращения первой и второй ступеней сжатия.

Благодаря прямому приводу общий КПД установки достигает 99,8% – практически вся потребляемая электроэнергия преобразуется в полезную работу сжатия.

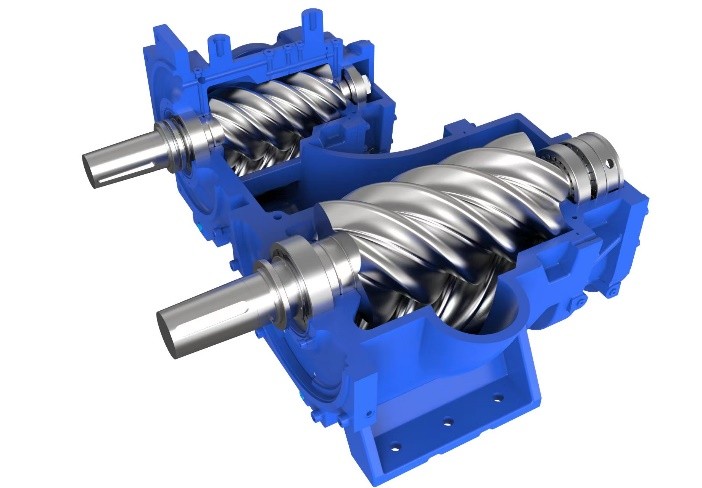

Двухступенчатая схема сжатия: почему это выгодно

Компрессор IRONMAC IC 100/10 AM GTS series использует две последовательные ступени сжатия с промежуточным охлаждением. Такая схема позволяет:

1. Снизить температуру сжатого воздуха на выходе из каждой ступени.

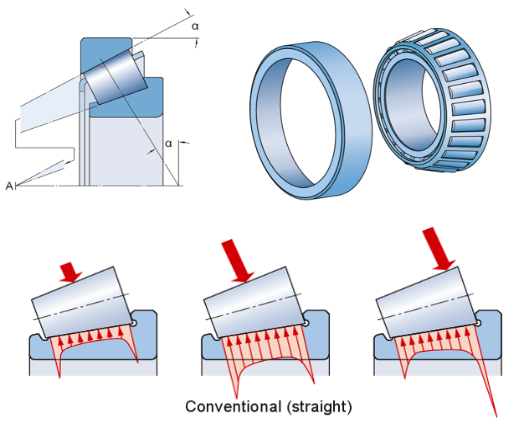

2. Уменьшить нагрузку на подшипники и винтовые пары.

3. Сократить потребляемую мощность на 15–20% по сравнению с одноступенчатыми аналогами той же производительности.

Первая ступень сжимает воздух до промежуточного давления (примерно 3–4 бар), затем поток охлаждается и поступает во вторую ступень, где достигаются финальные 10 бар. В результате снижается работа сжатия и продлевается срок службы масла.

Частотный преобразователь INOVANCE: интеллектуальное управление

Модель оснащается частотным преобразователем INOVANCE – одного из мировых лидеров в области промышленной автоматизации. Устройство выполняет следующие функции:

• плавный пуск и останов – исключаются гидравлические удары в масляной системе, пусковые токи не превышают номинальные более чем в 1,5 раза;

• поддержание заданного давления – при переменном расходе воздуха (например, в ночную смену или в обеденный перерыв) преобразователь автоматически снижает обороты двигателей, уменьшая потребление электроэнергии до 35%;

• защита от аварий – контроль перегрузки, короткого замыкания, обрыва фазы, перенапряжения и перегрева.

Наличие частотного регулятора также позволяет мягко разгонять массивные винтовые блоки, что особенно важно для двухступенчатых машин.

Электродвигатели: IP65 и класс энергоэффективности IE3

Компрессор IRONMAC IC 100/10 AM GTS series комплектуется двумя трёхфазными низкооборотными двигателями на постоянных магнитах. Их ключевые характеристики:

IP65 позволяет устанавливать компрессор в запылённых цехах, вблизи открытых ворот или под навесом. Низкие обороты (около 1500–2000 об/мин) снижают механический износ и уровень шума.

Уровень шума и вибрации: комфорт на рабочем месте

Замеренный уровень звукового давления для модели IC 100/10 AM GTS series составляет всего 78 дБ(А). Для двухступенчатого компрессора мощностью 75 кВт это очень низкий показатель – большинство аналогов в этом классе производят 82–88 дБ(А). Достичь такой тишины удалось благодаря:

• двухступенчатой схеме (меньшая окружная скорость винтов);

• прямому приводу (отсутствие шума ремней);

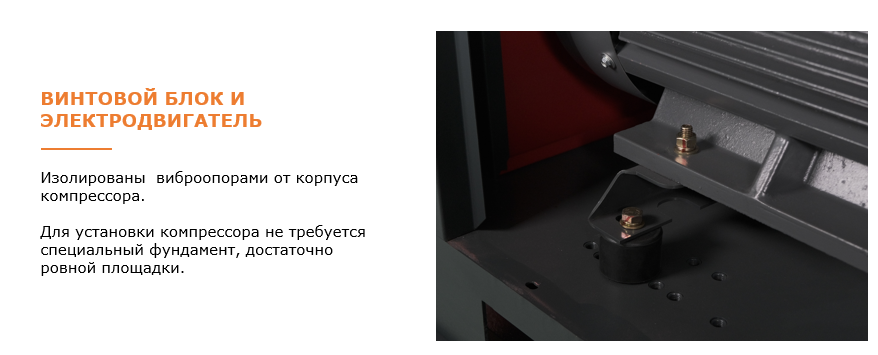

• усиленному вибродемпфирующему основанию;

• качественной звукоизоляции кожуха.

Компрессор может быть установлен непосредственно в производственном помещении без необходимости строить отдельную шумоглушащую комнату.

Двухступенчатая система сепарации и маслобак

Вертикальный маслобак компрессора IRONMAC IC 100/10 AM GTS series реализует трёхступенчатое отделение масла от сжатого воздуха:

1. Центробежная ступень – крупные капли масла отбрасываются на стенки бака.

2. Гравитационная ступень – оседание мелкодисперсного аэрозоля.

3. Коалесцентный фильтр-сепаратор – улавливание частиц размером до 0,1 мкм.

Остаточное содержание масла на выходе не превышает 3 мг/м³, что соответствует классу 2 по стандарту ISO 8573-1. Это позволяет использовать сжатый воздух для пневмоинструмента, пневмотранспорта и большинства технологических процессов без дополнительной очистки.

Смотровое окно и кран слива масла: эргономика обслуживания

Для удобства эксплуатации в конструкции маслобака предусмотрены:

• Смотровое окно с рисками минимального и максимального уровня – не нужно открывать заливную пробку или полагаться на датчики.

• Шаровый кран слива масла – позволяет слить отработанное масло в тару без использования насосов или специальных ключей.

Регламент замены масла и фильтров: первое ТО через 500 часов (масло, масляный и воздушный фильтры), последующие – каждые 2500 часов плюс замена сепаратора.

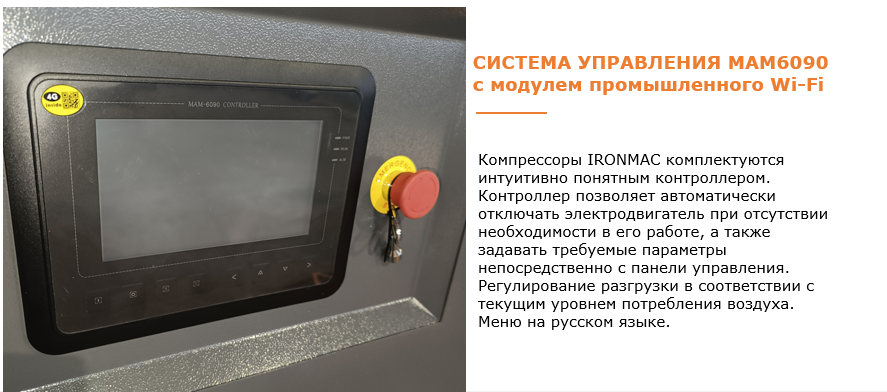

Wi-Fi модуль и система управления

Модель IC 100/10 AM GTS series оснащается сенсорным контроллером со встроенным Wi-Fi модулем. Это позволяет:

• удалённо отслеживать параметры работы (давление, температура, наработка часов);

• получать push-уведомления о необходимости ТО или возникновении ошибки;

• дистанционно изменять настройки (например, заданное давление или режим сна);

• интегрировать компрессор в общую систему диспетчеризации предприятия (по протоколу Modbus TCP).

Wi-Fi модуль поставляется в стандартной комплектации – не требуется дополнительной платы или внешнего шлюза.

Гарантия и сервисное обслуживание

Производитель предоставляет расширенную гарантию 24 месяца на компрессор IRONMAC IC 100/10 AM GTS series. В гарантийный период включена замена дефектных узлов и выезд специалиста.

Сервисная поддержка включает:

• доставку оборудования на склад заказчика;

• шеф-монтаж и пусконаладочные работы;

• обучение персонала;

• поставку оригинальных расходных материалов (масла, фильтров, сепараторов);

• послегарантийное обслуживание по договору.

Сводная таблица технических характеристик

Заключение

IRONMAC IC 100/10 AM GTS series – это двухступенчатый винтовой компрессор с прямым приводом, частотным управлением INOVANCE и высокой степенью защиты IP65. Производительность 13,23 м³/мин при давлении 10 бар и установленной мощности 75 кВт делает модель востребованной на предприятиях с непрерывным циклом потребления сжатого воздуха. Низкий уровень шума (78 дБ(А)), наличие Wi-Fi для удалённого мониторинга и расширенная гарантия 24 месяца выделяют эту модель среди конкурентов.
