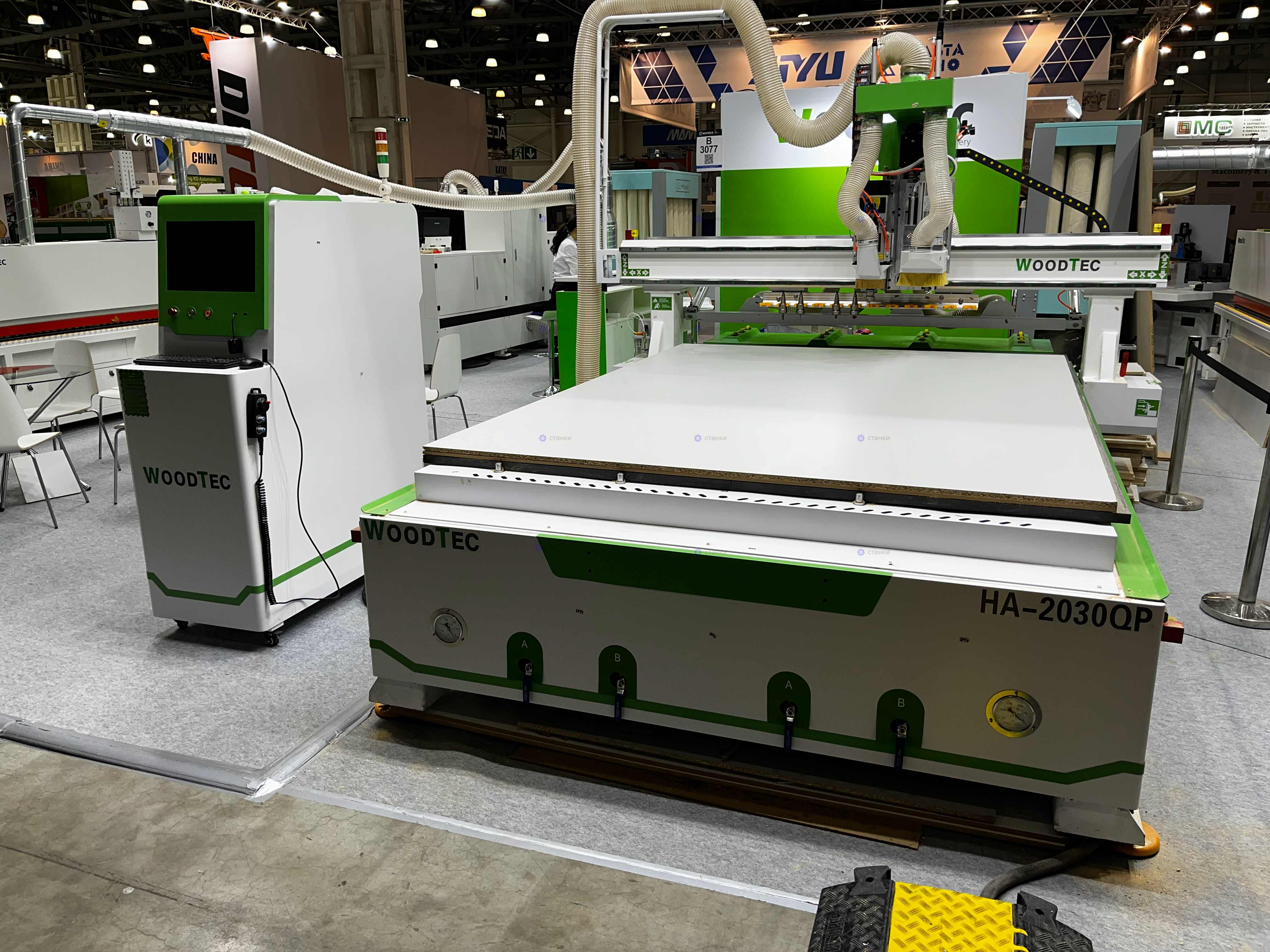

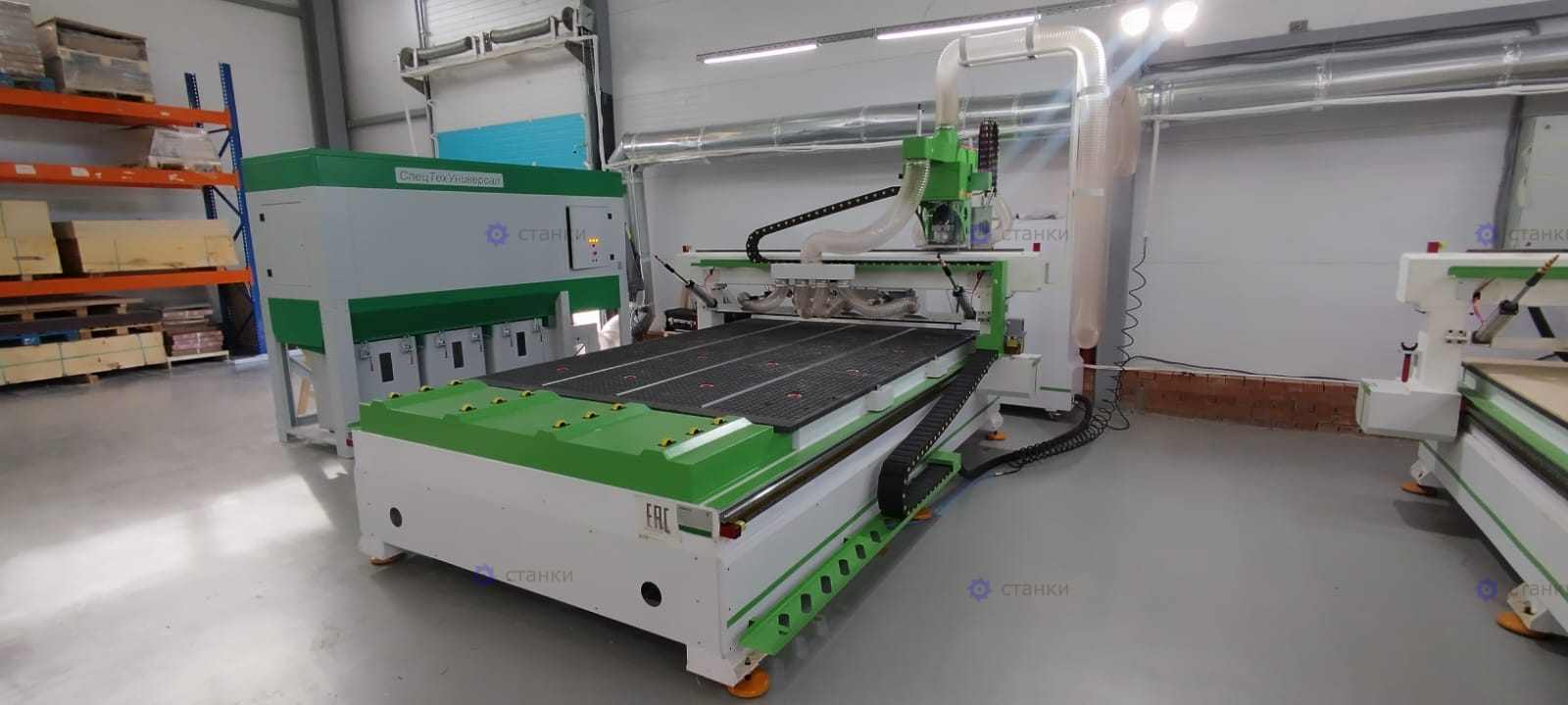

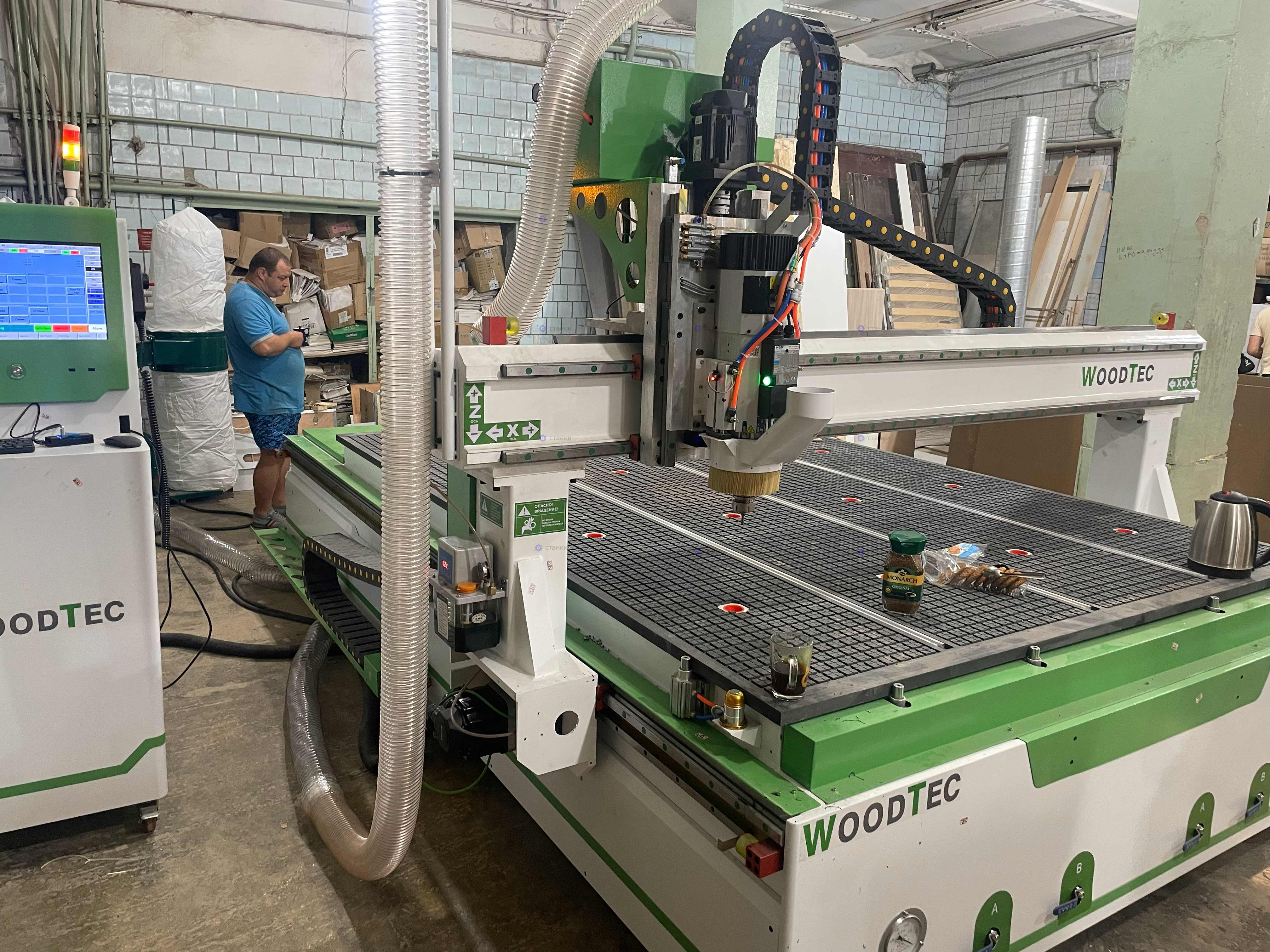

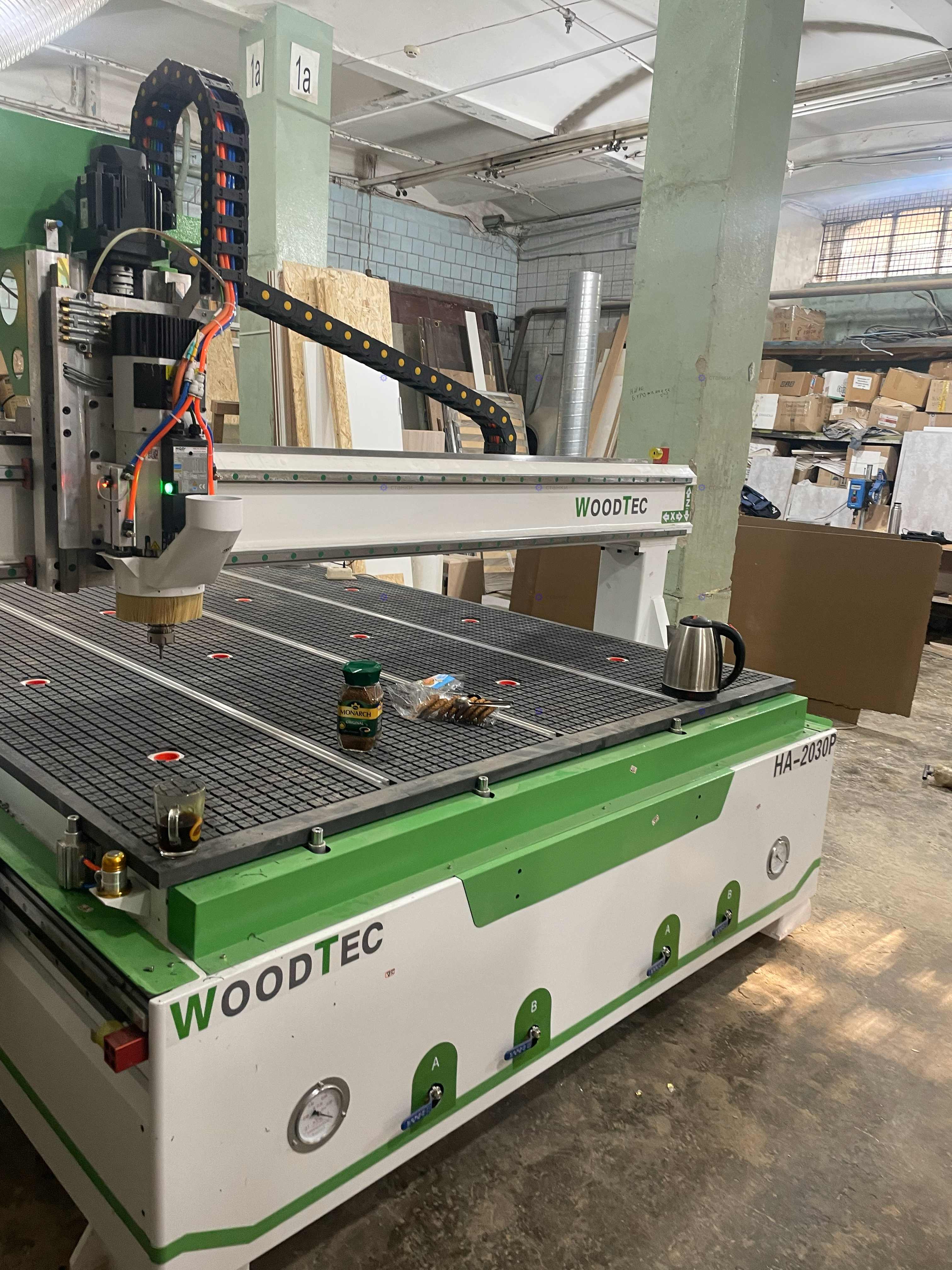

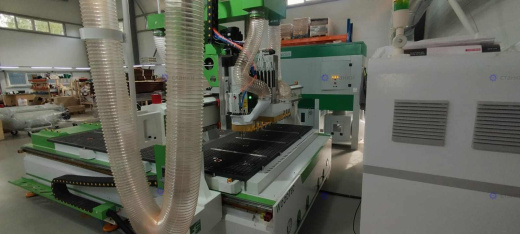

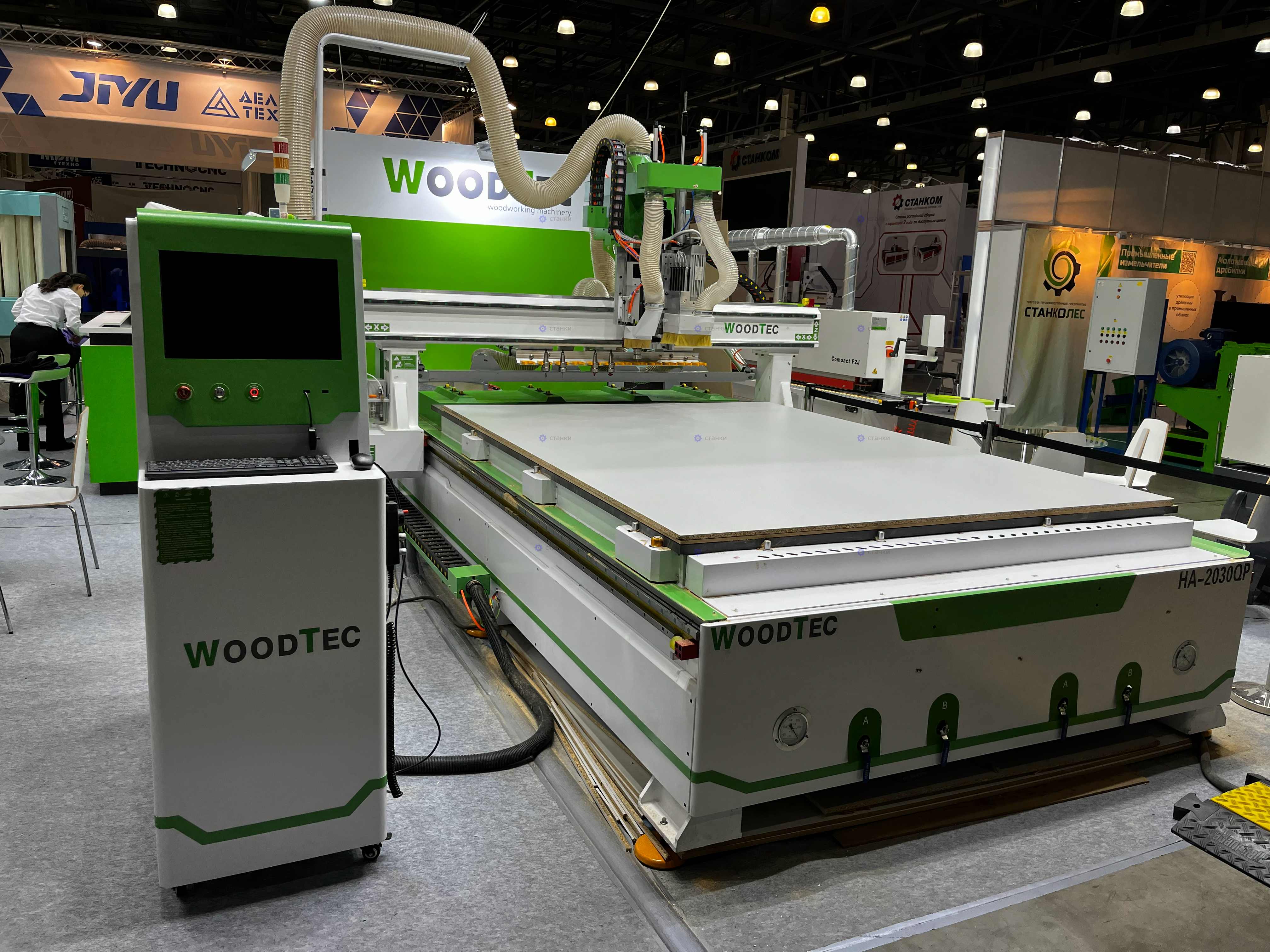

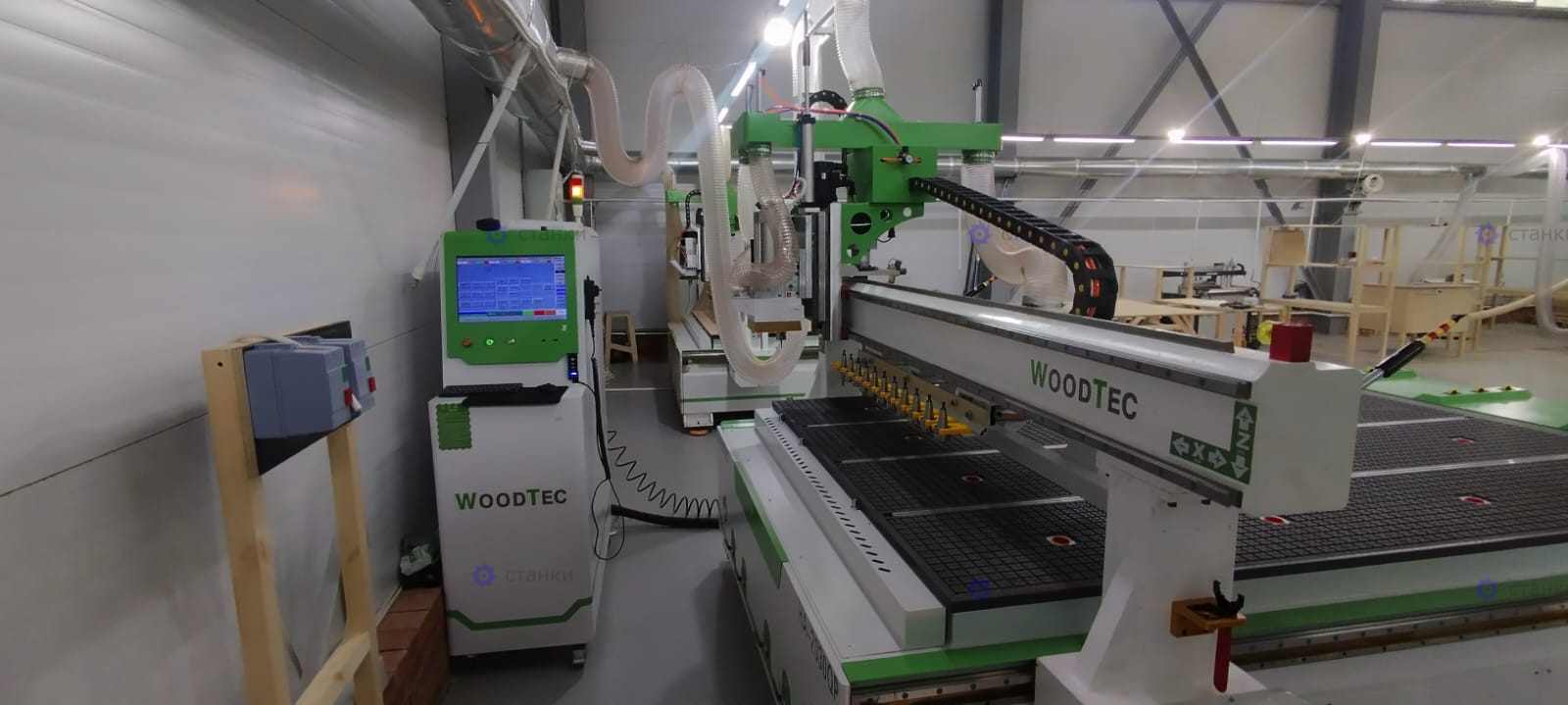

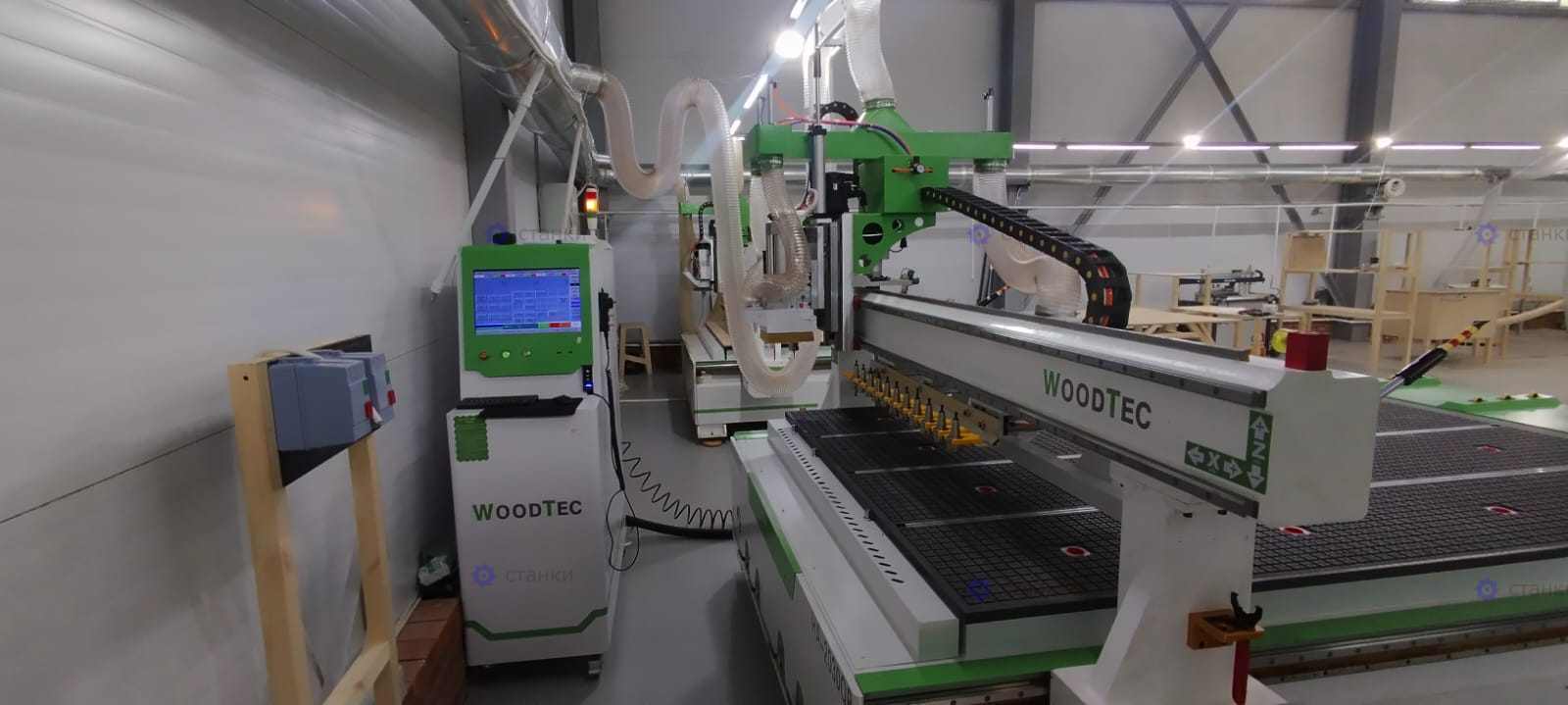

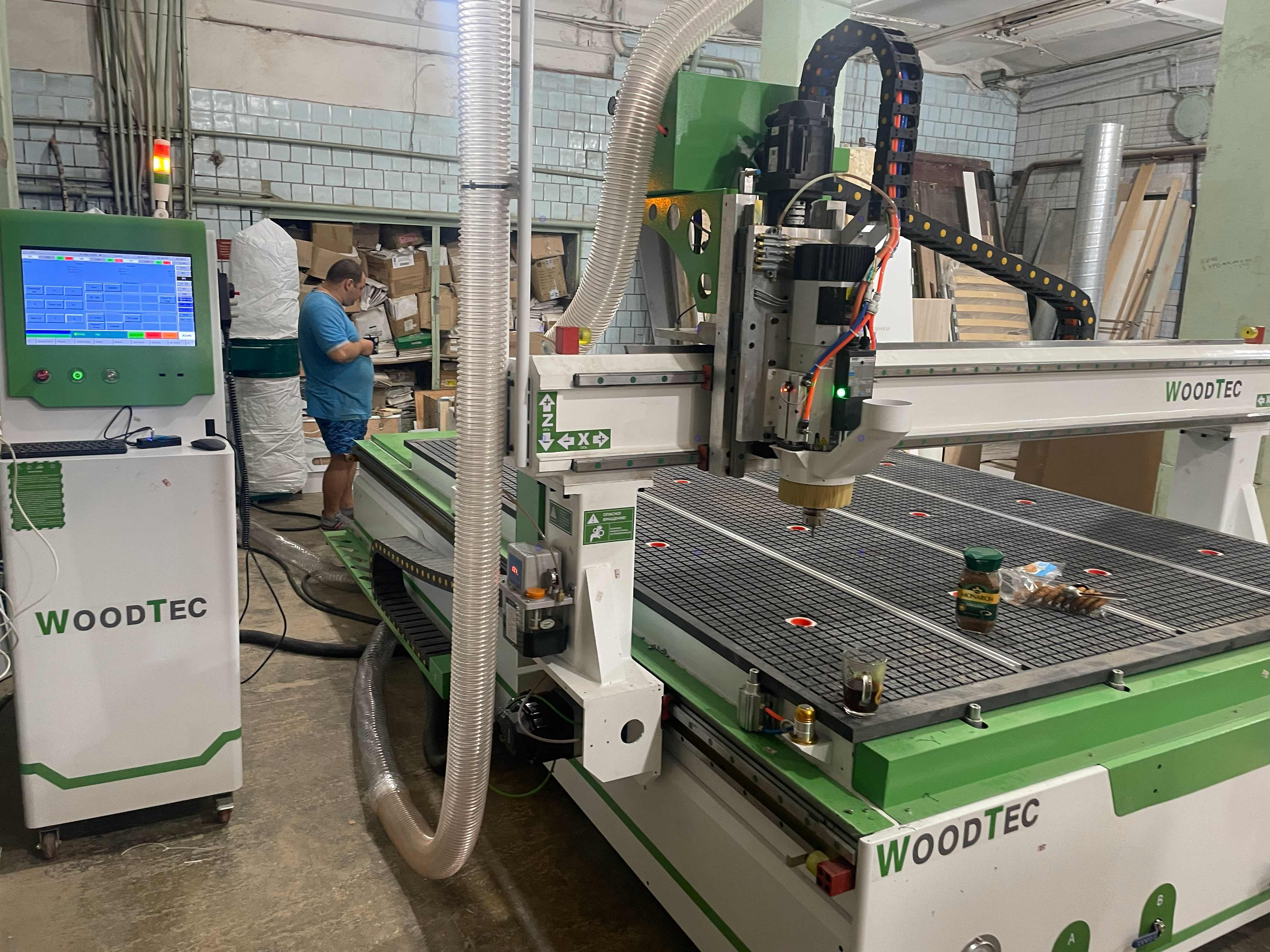

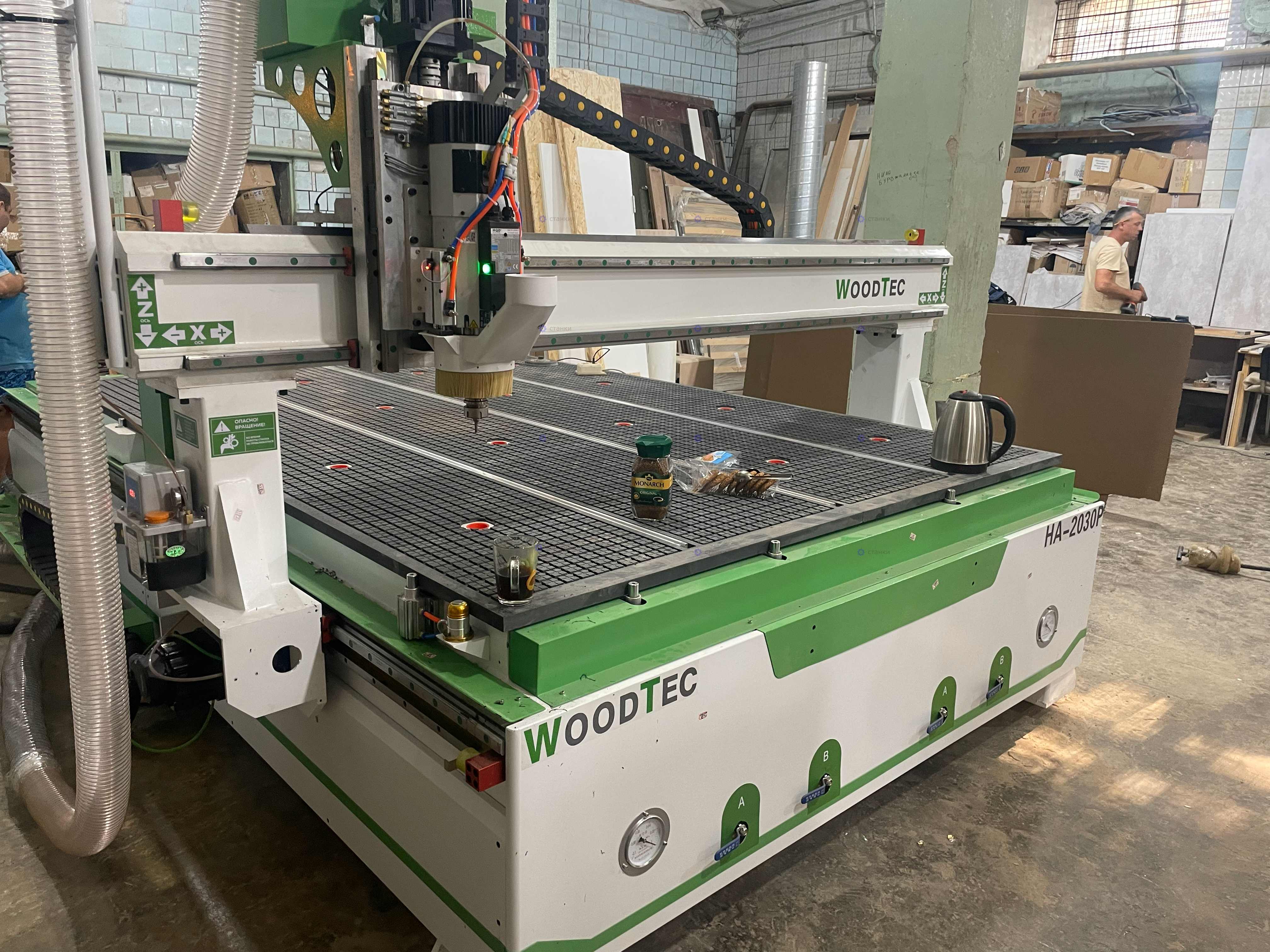

Фрезерно-гравировальный станок WoodTec HA 2030 QP: Мощь и автоматизация для бесперебойного цикла
Для современных производственных цехов, специализирующихся на обработке древесины, композитов и мягких металлов, выбор оборудования — стратегическая задача. Фрезерно-гравировальный центр с ЧПУ WoodTec HA 2030 QP позиционируется как готовый ответ на запросы серийного и мелкосерийного производства, где критически важны сокращение вспомогательного времени и повышение повторяемости операций.
Сердце станка: приводная система и управление

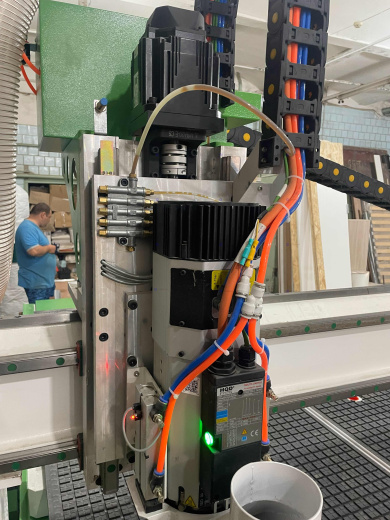

Основу производительности агрегата составляет высокооборотный электрошпиндель HQD мощностью 9 кВт, способный развивать до 24 000 оборотов в минуту. Его воздушное охлаждение обеспечивает стабильность температурного режима при интенсивных нагрузках. Плавное управление оборотами возложено на частотный преобразователь мощностью 11 кВт.

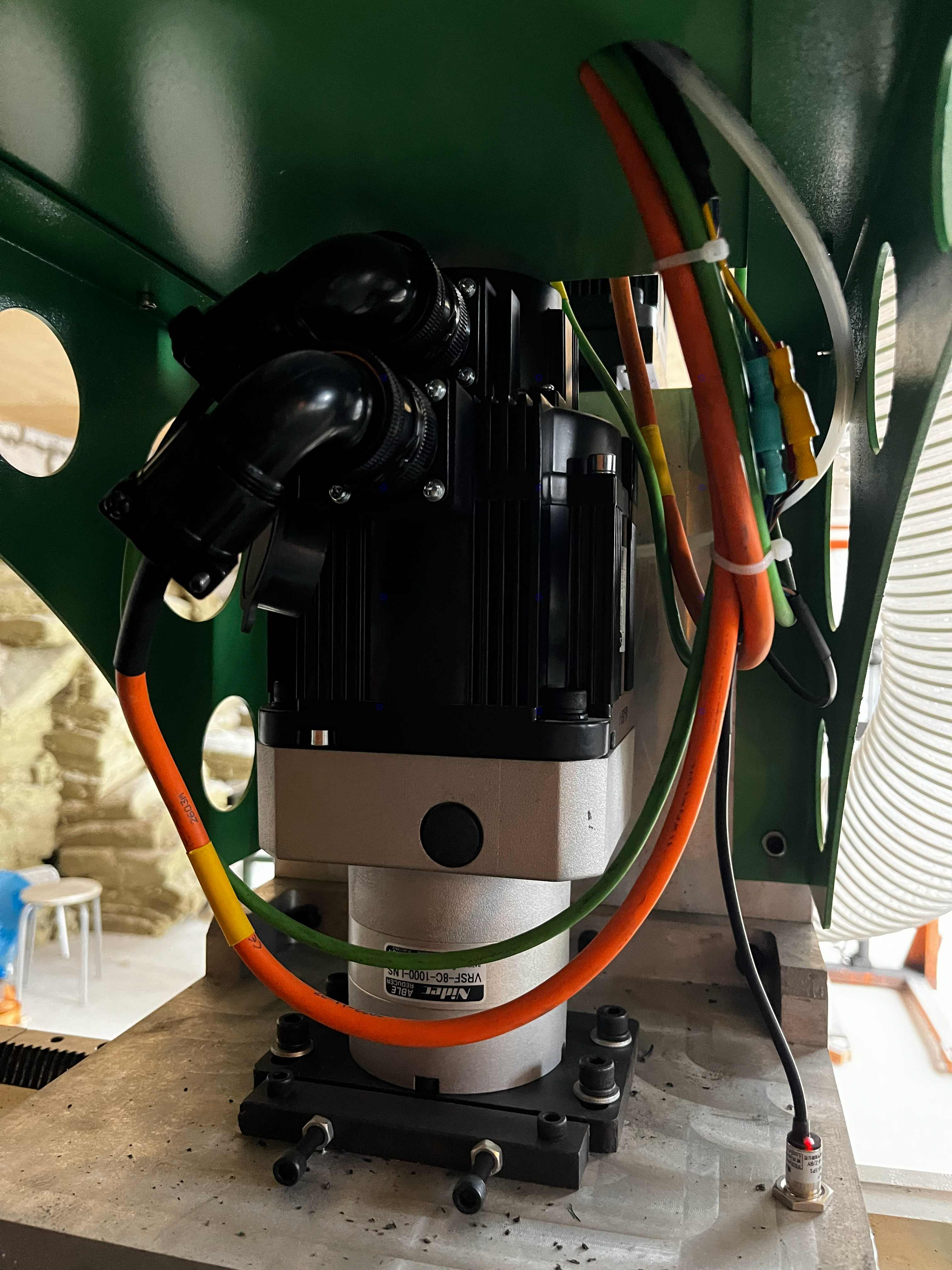

Точность позиционирования и динамику движений гарантируют сервомоторы LeadShine (1500 Вт), работающие в паре с прецизионными планетарными редукторами Shimpo-Nidec (Япония). Эта связка минимизирует люфты и обеспечивает высокий крутящий момент. Перемещение по осям X и Y реализовано через надежные косозубые рейки, а по оси Z — через шарико-винтовую передачу. Все оси движутся по усиленным линейным направляющим HIWIN сечением 30 мм, что обеспечивает жесткость конструкции и долговечность.

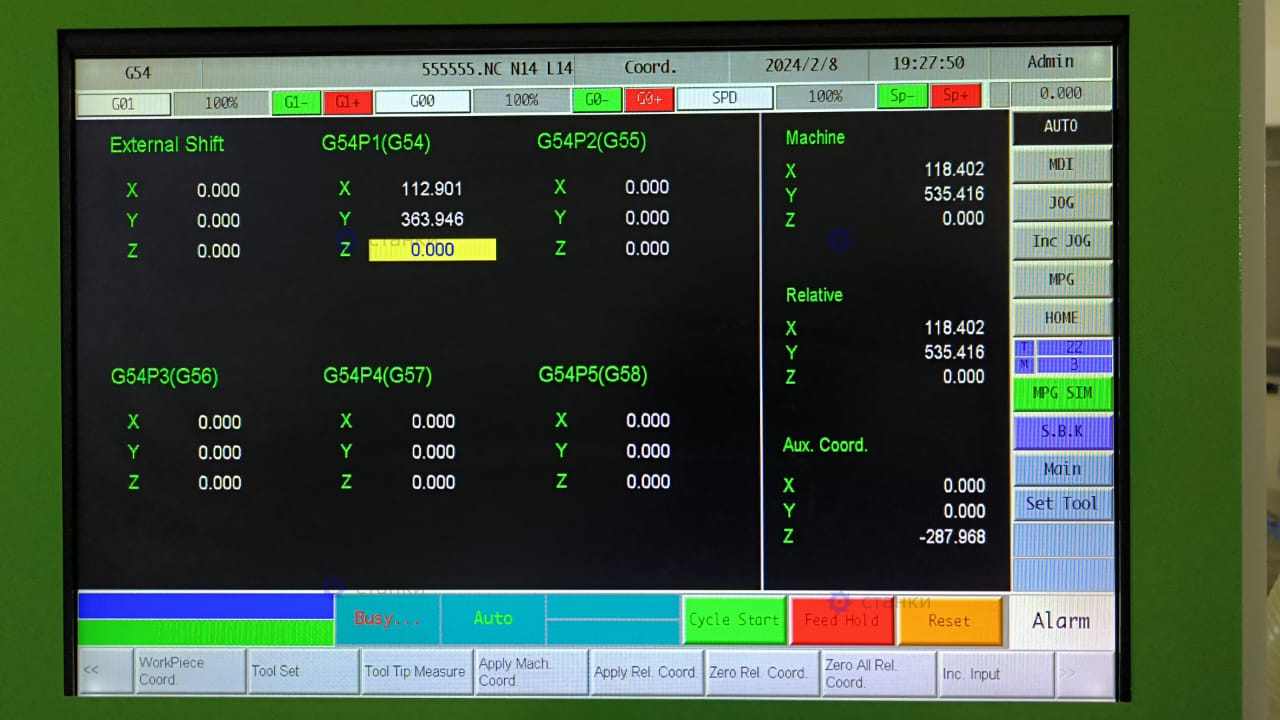

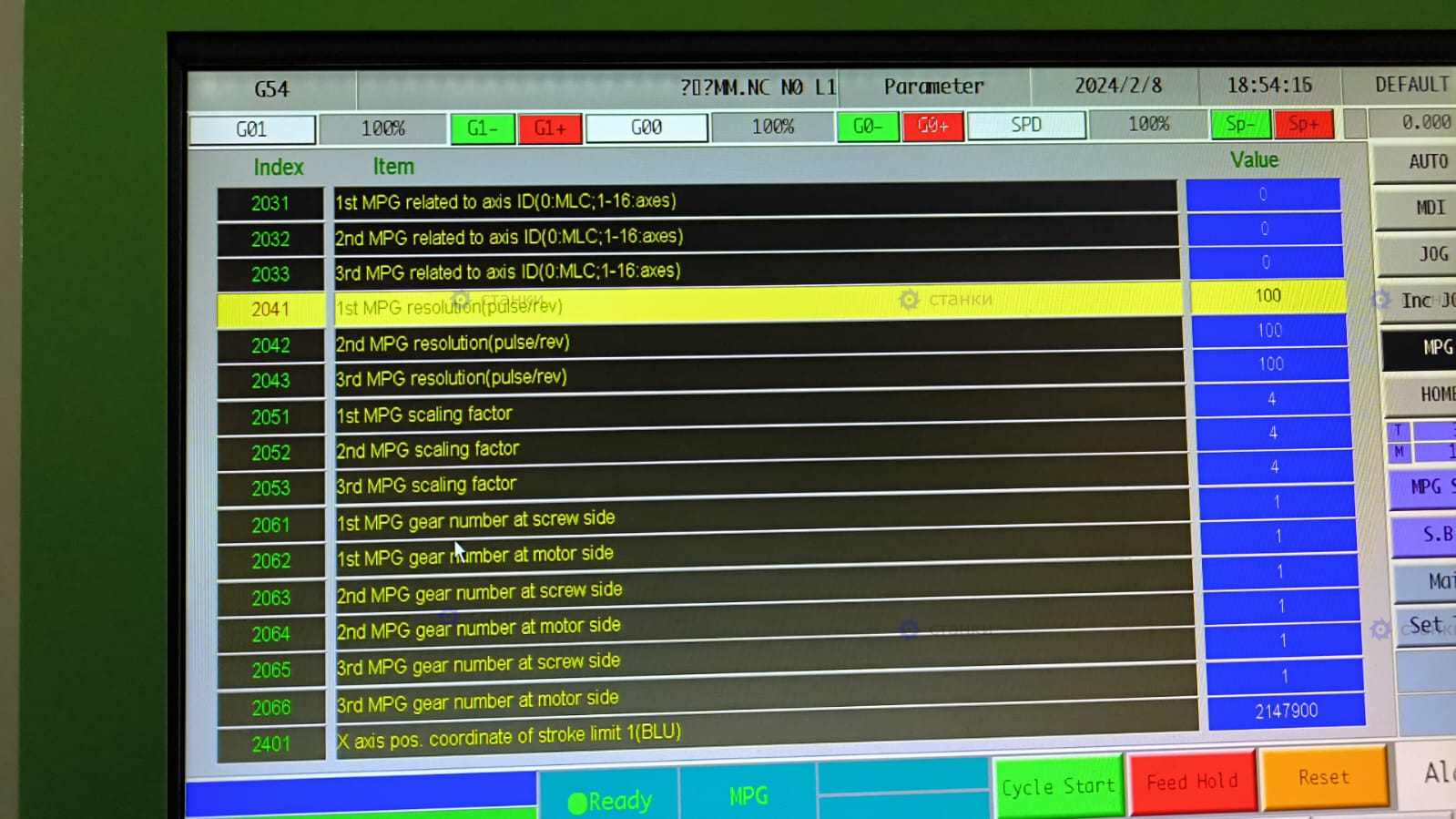

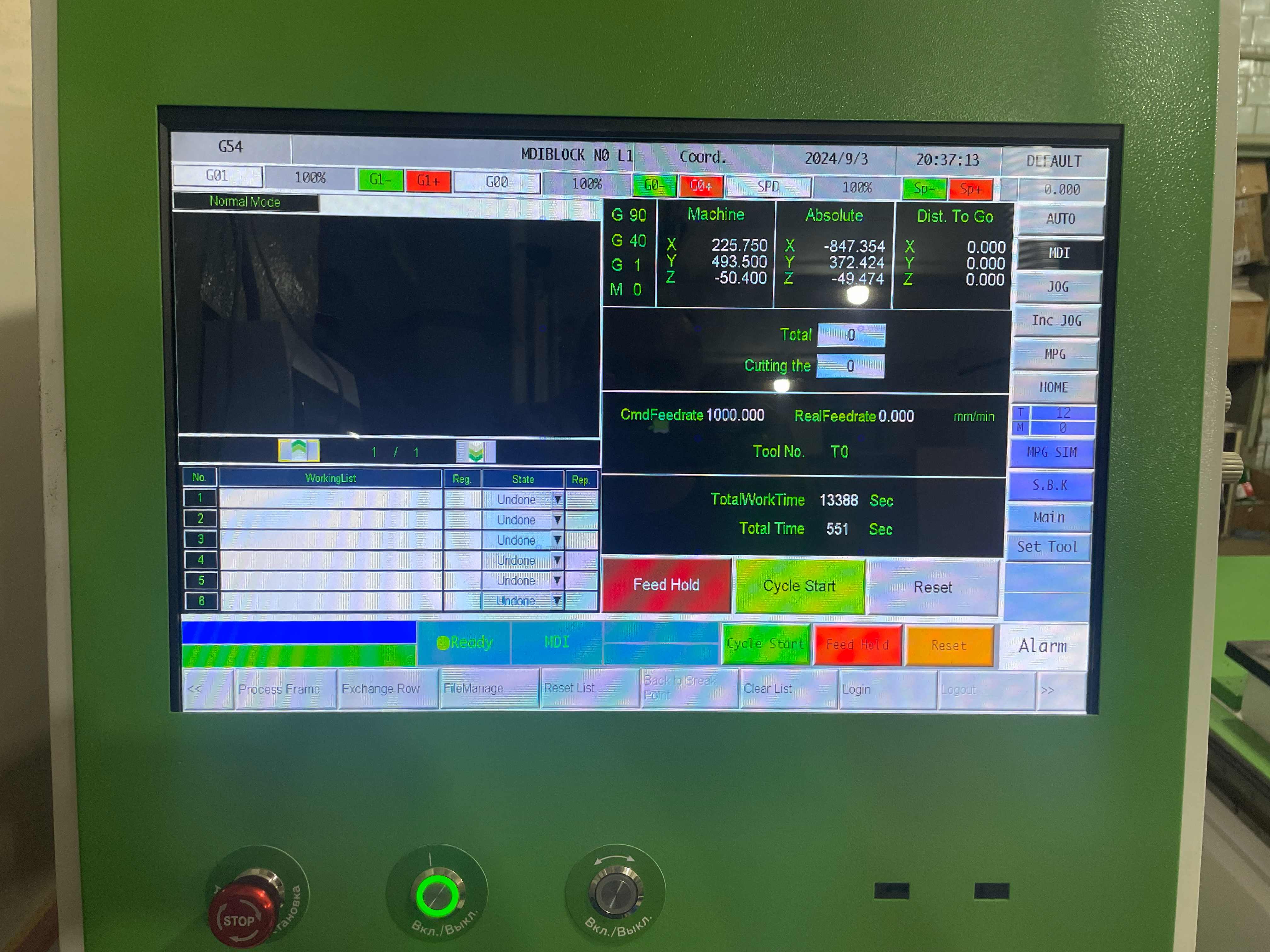

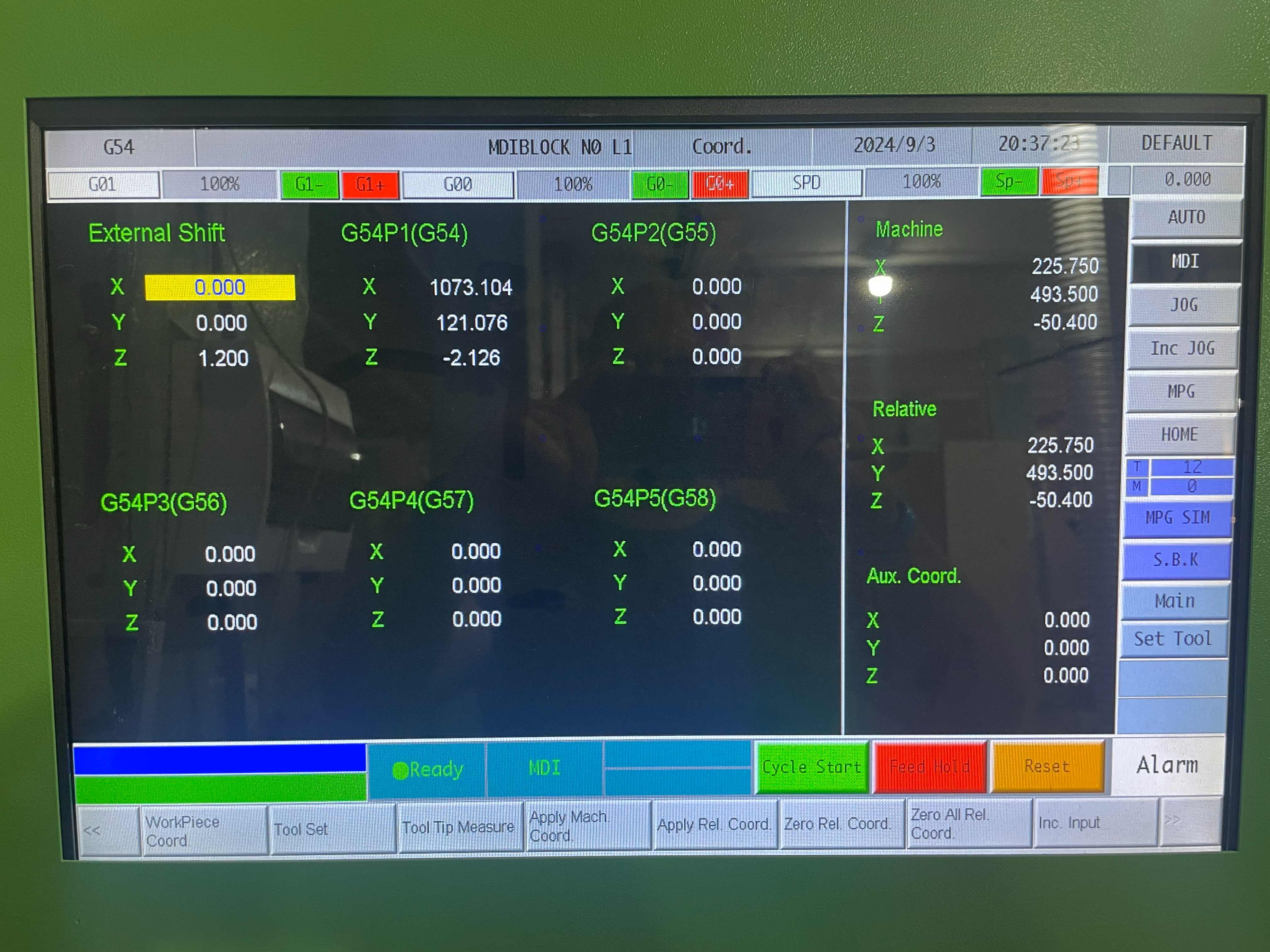

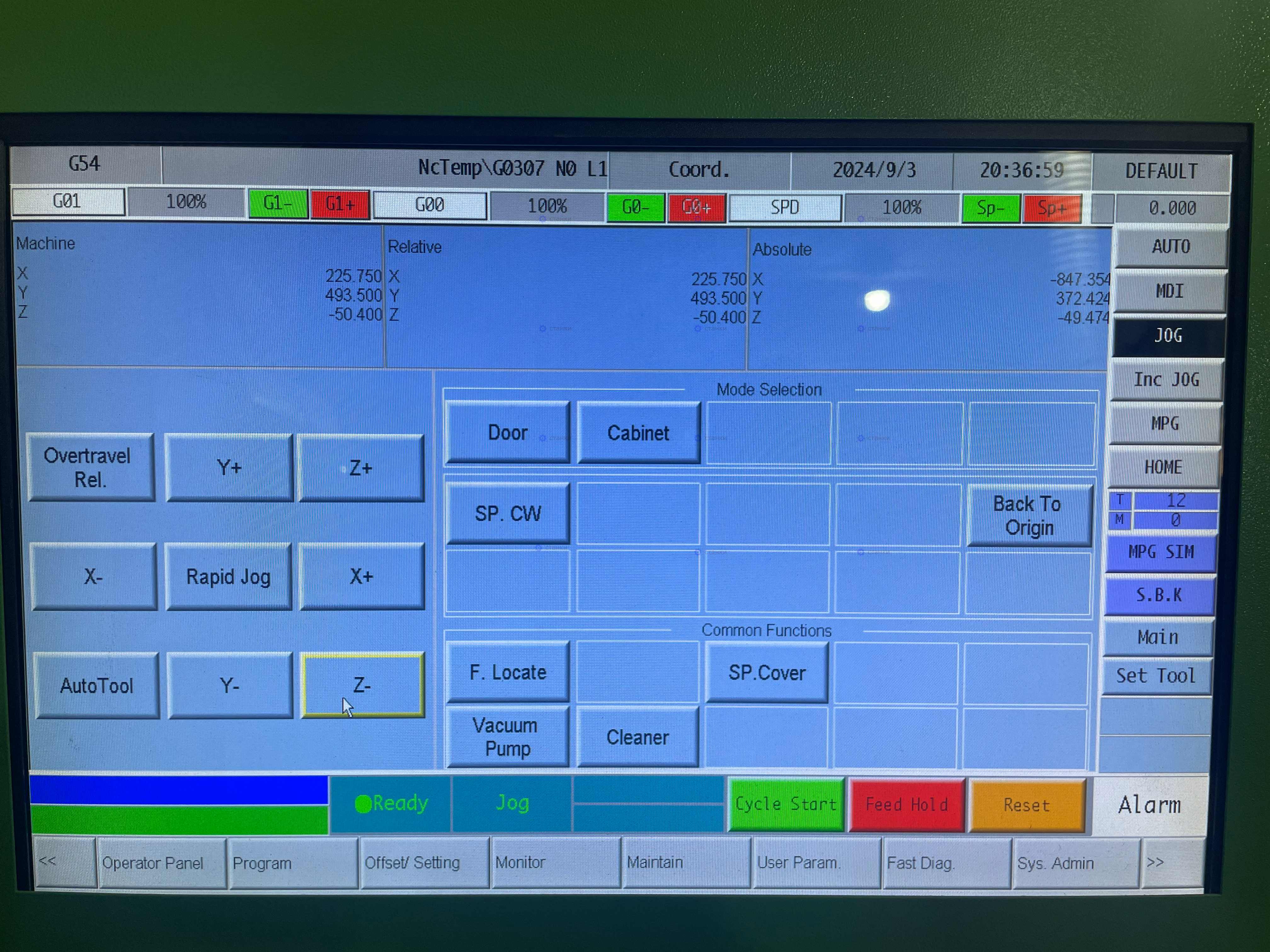

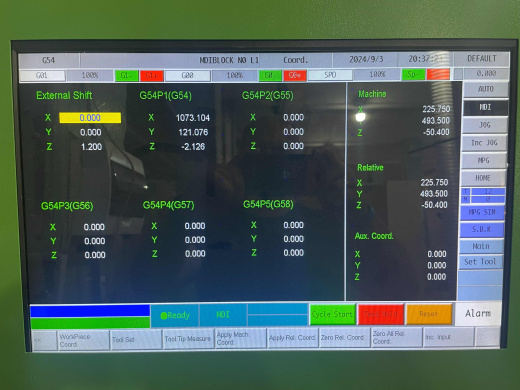

Интеллектуальным центром станка выступает система управления SYNTEC 60CB. Это современный контроллер с интуитивным интерфейсом на русском языке, поддерживающий сложные 3D-обработки и удобный для оператора.

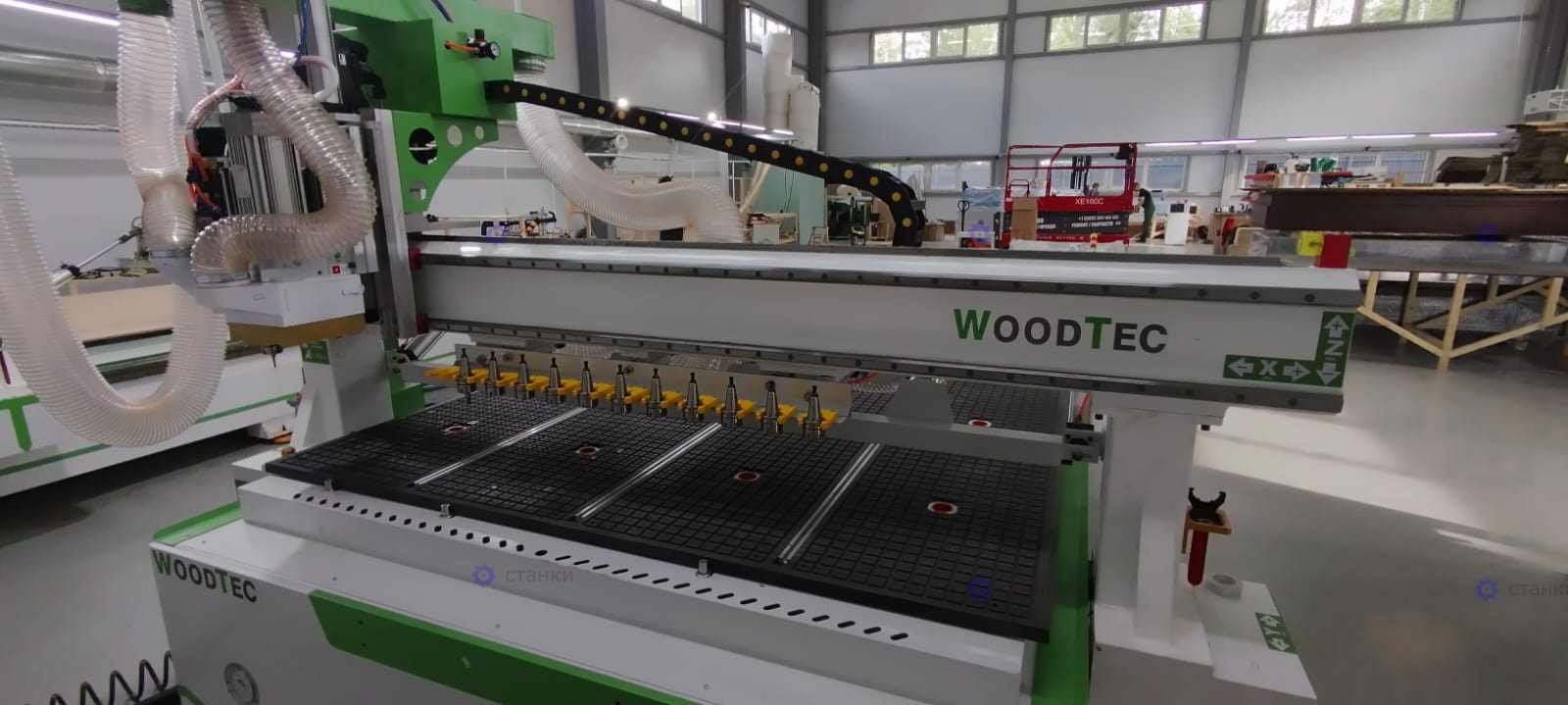

Ключевая особенность: 12-позиционный магазин инструмента

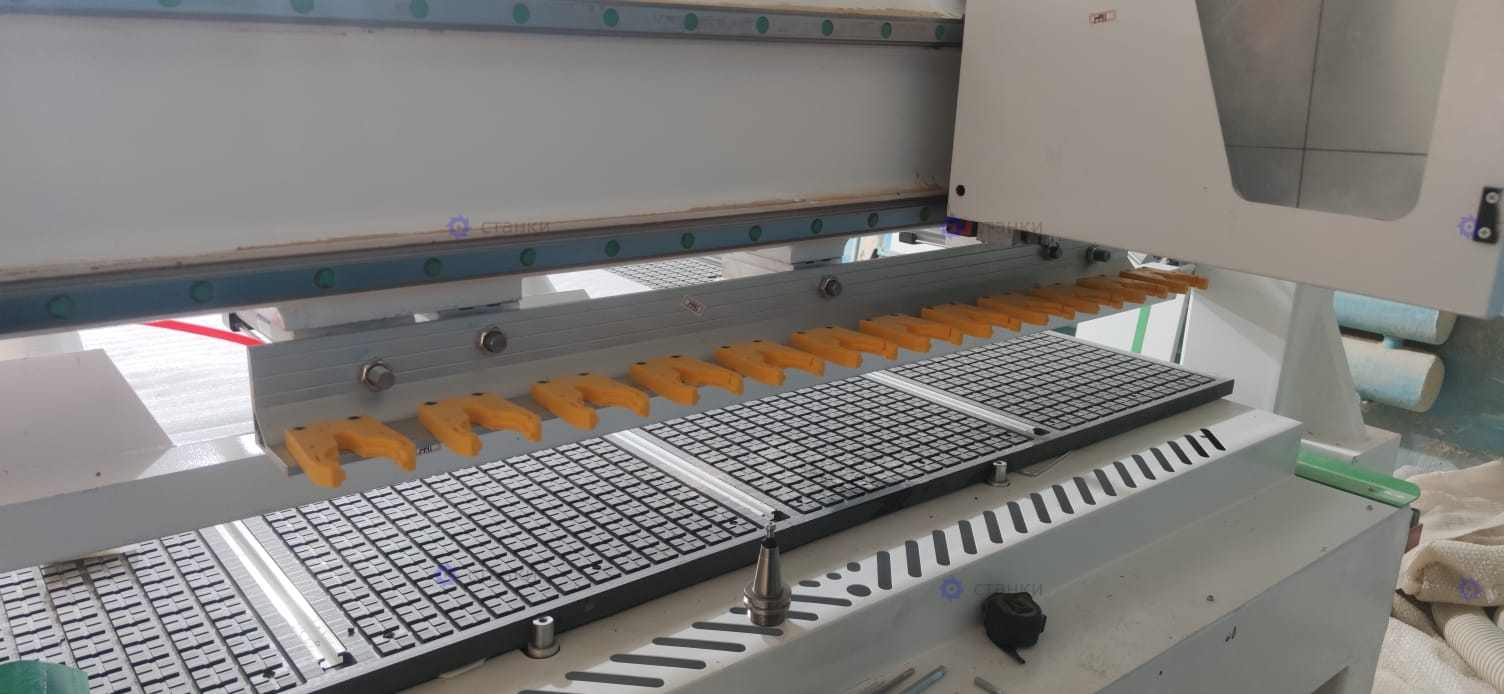

Главное конкурентное преимущество модели HA 2030 QP — автоматическая смена инструмента (АСИ) на 12 позиций, расположенная непосредственно на портале. Это решение кардинально меняет логистику производства:
-
Сокращение времени переналадки: Переход между разными операциями (черновая резка, чистовая обработка, гравировка, сверление) происходит за секунды по команде управляющей программы.
-
Непрерывность процесса: Станок способен самостоятельно выполнять сложную многопереходную обработку без остановки для ручной смены фрезы.
-
Повышение безопасности: Исключаются ошибки оператора и необходимость его доступа в рабочую зону во время цикла.

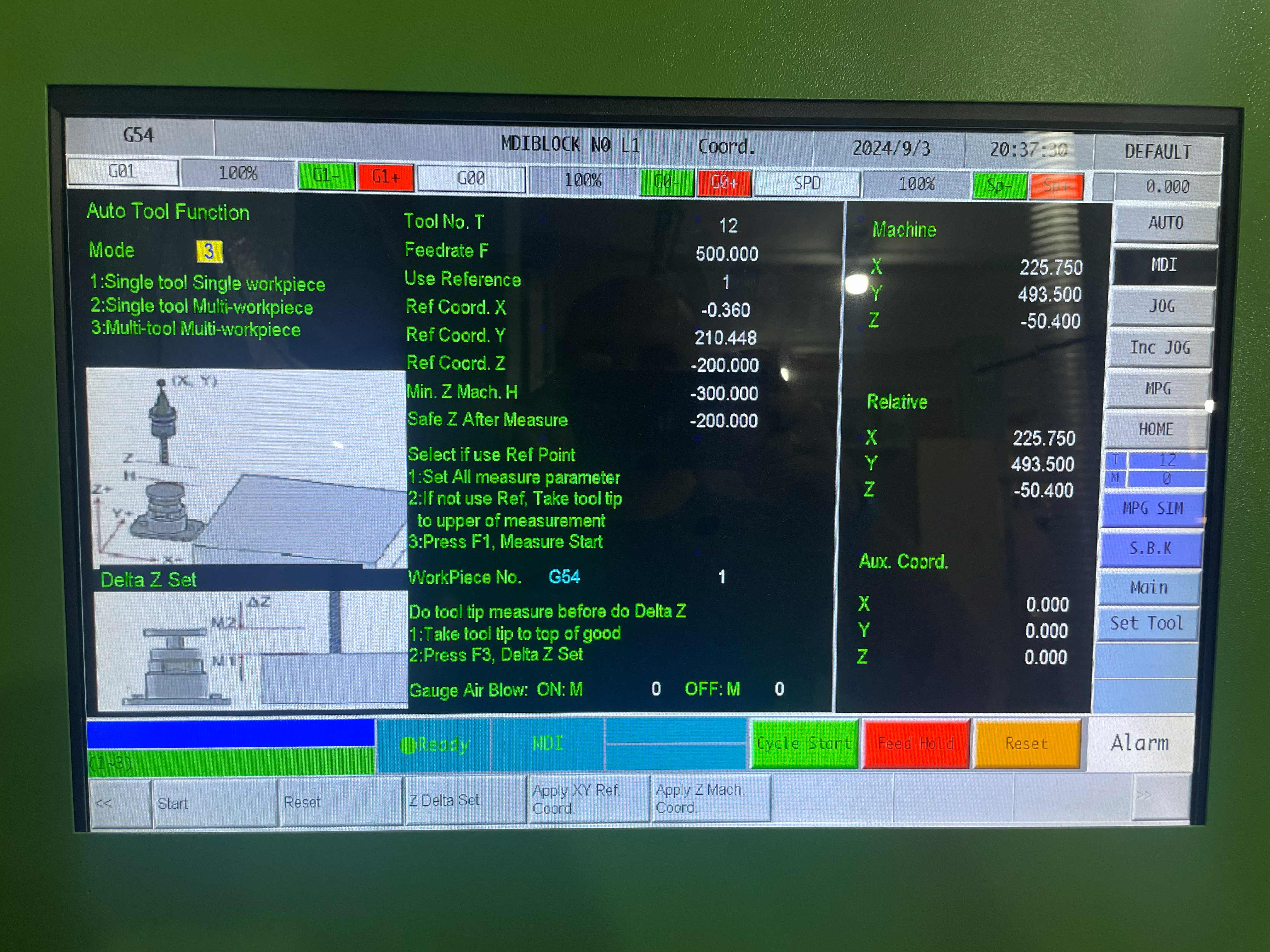

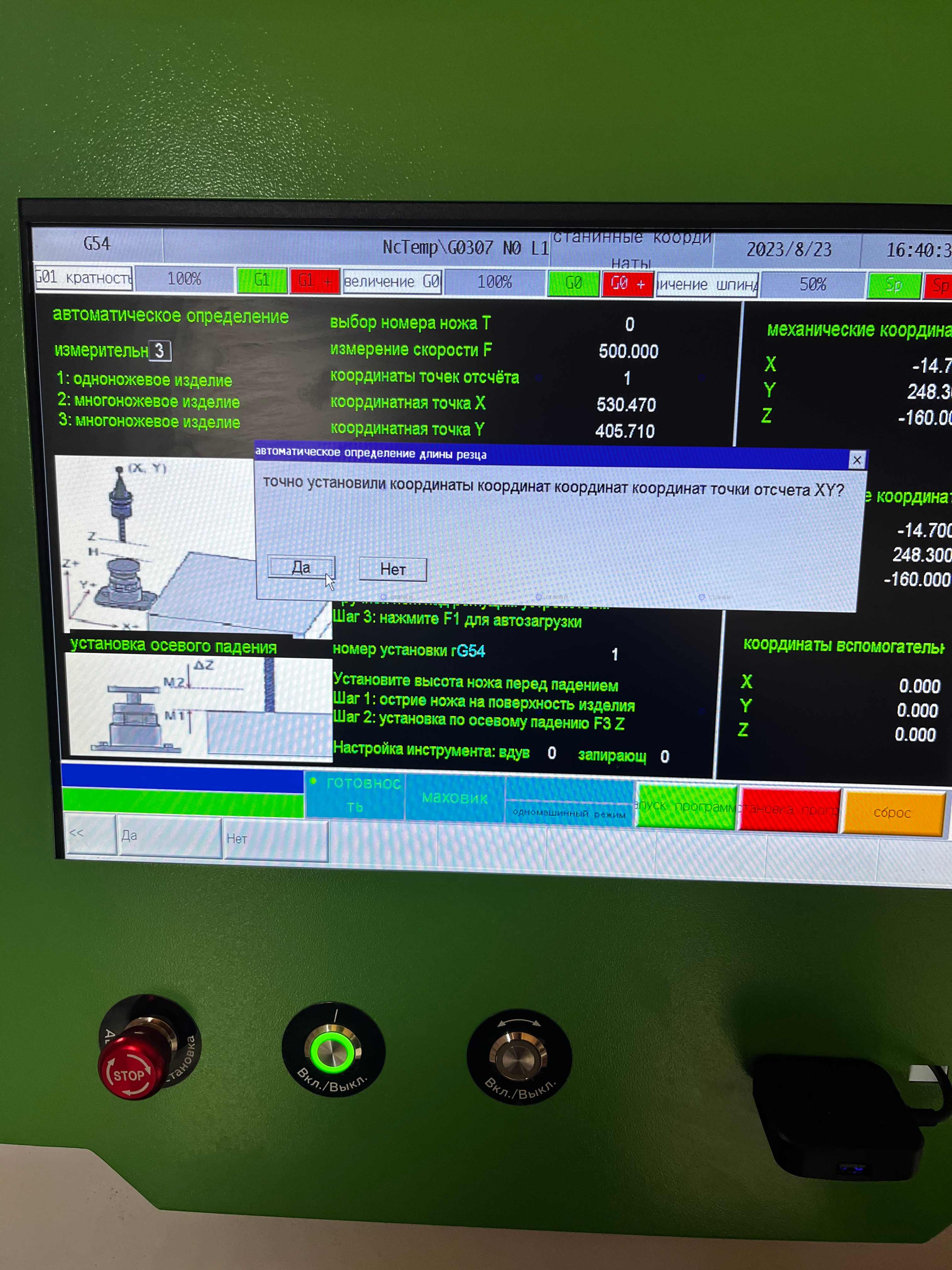

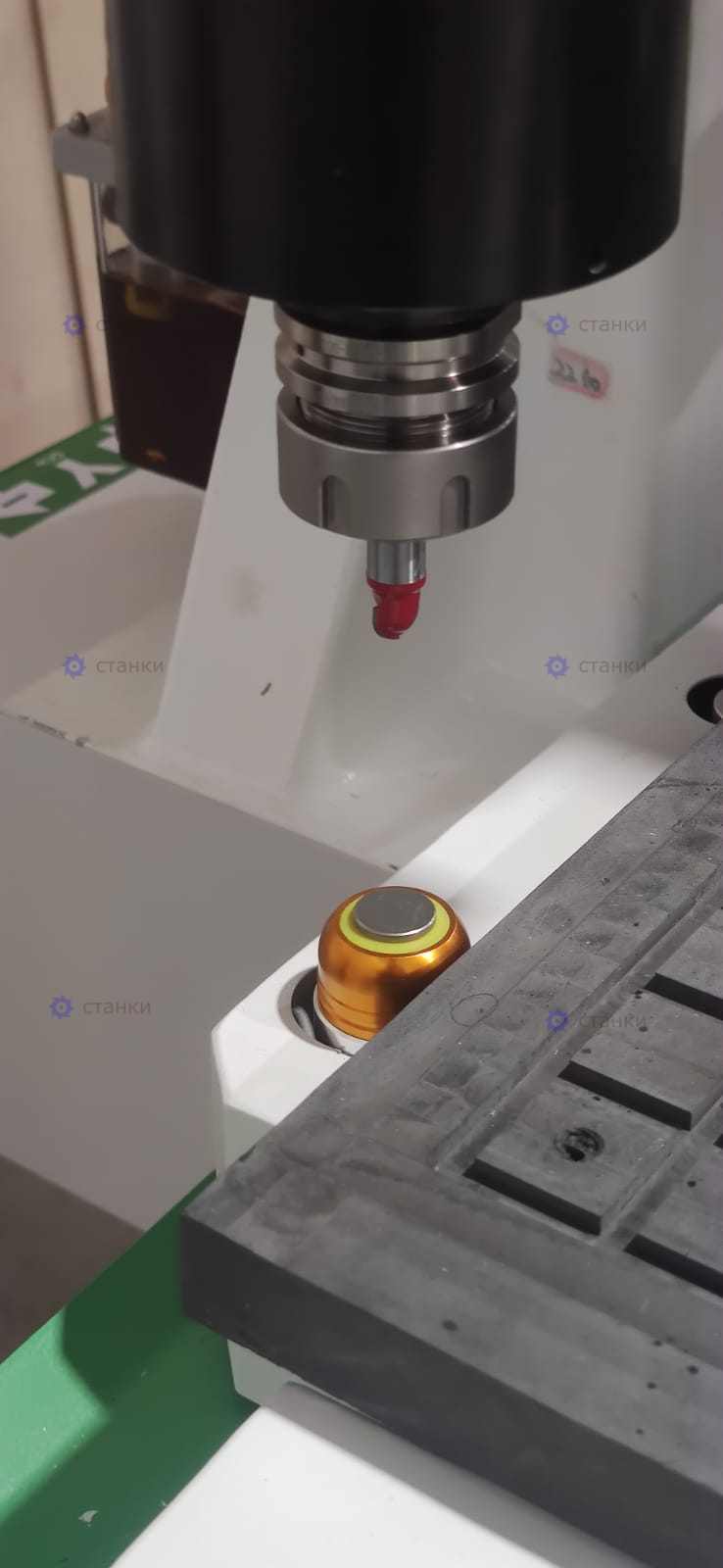

Работу АСИ поддерживает стационарный датчик измерения и калибровки инструмента, автоматически определяющий и компенсирующий длину и радиус инструмента после каждой смены.
Эффективное закрепление и чистота на рабочем месте

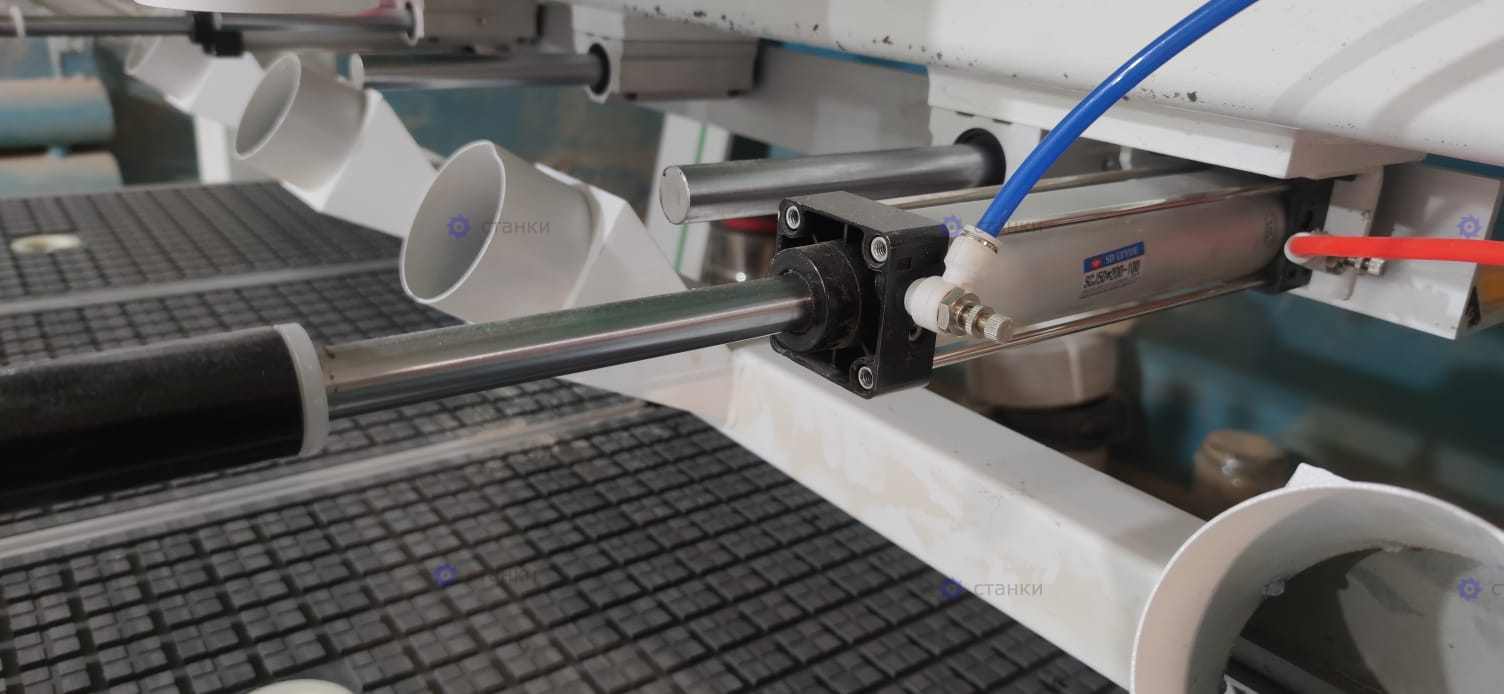

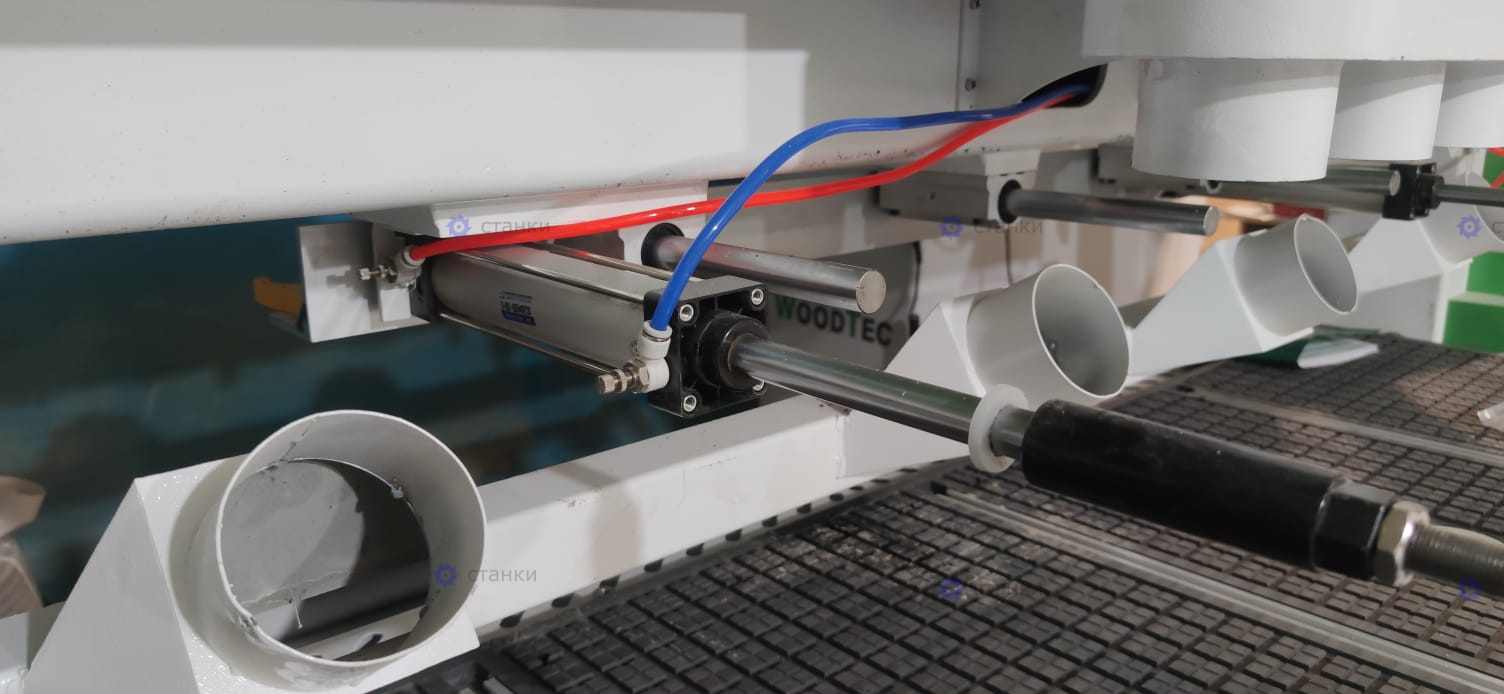

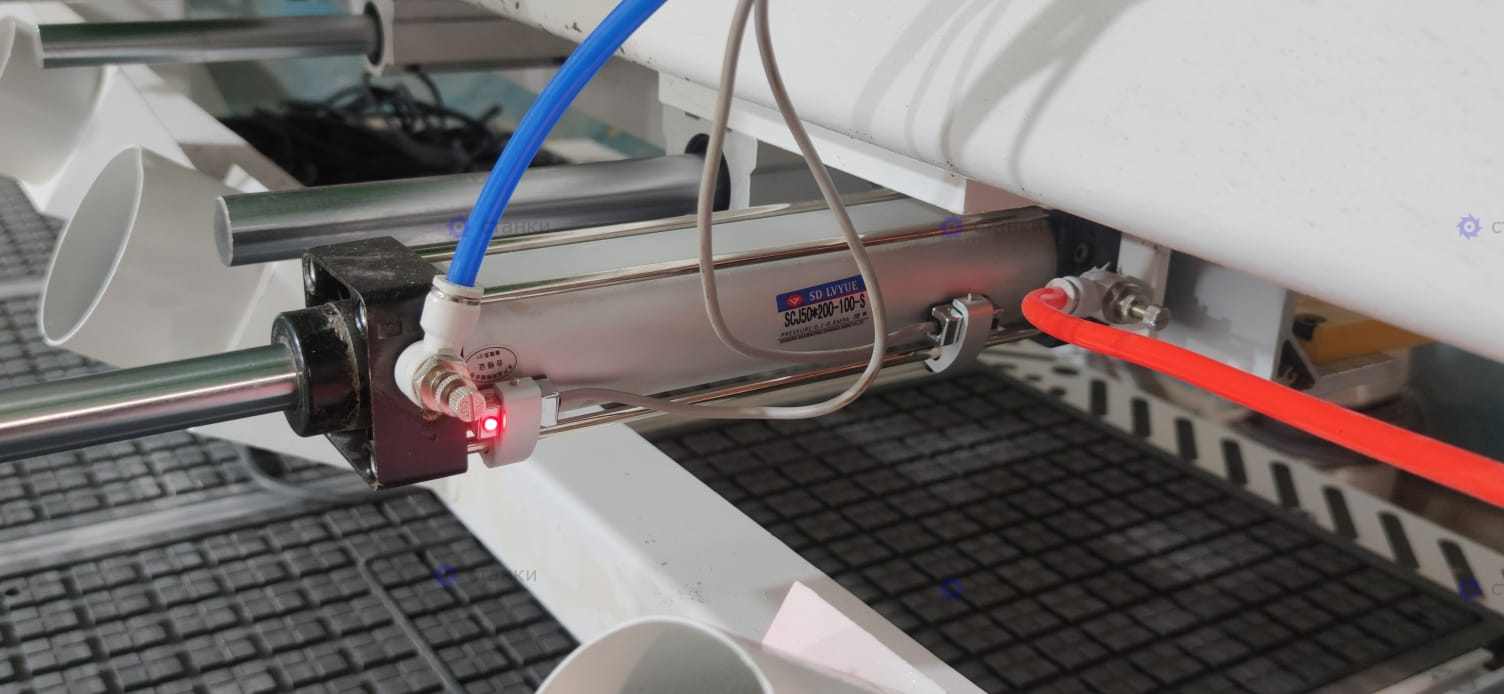

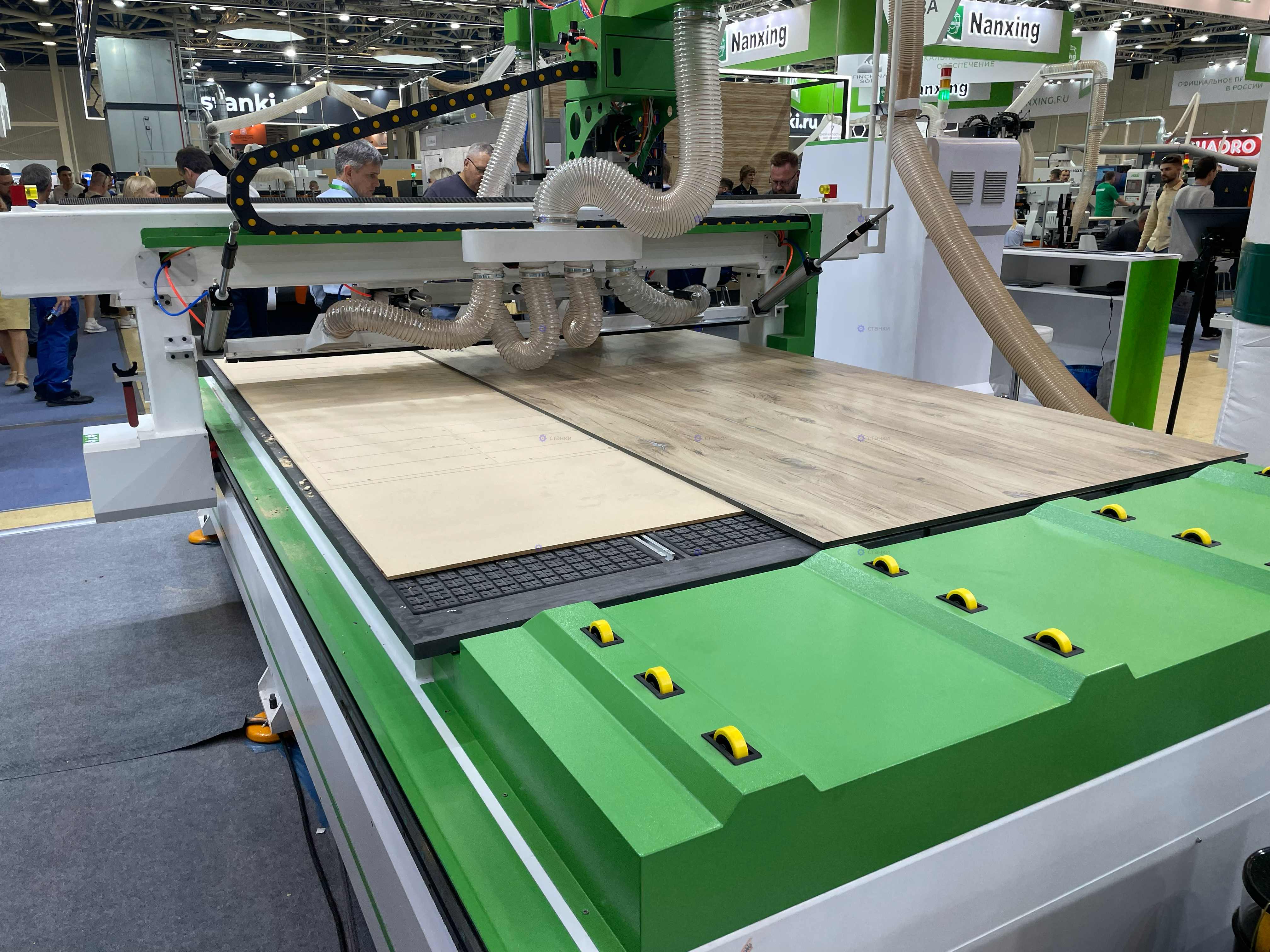

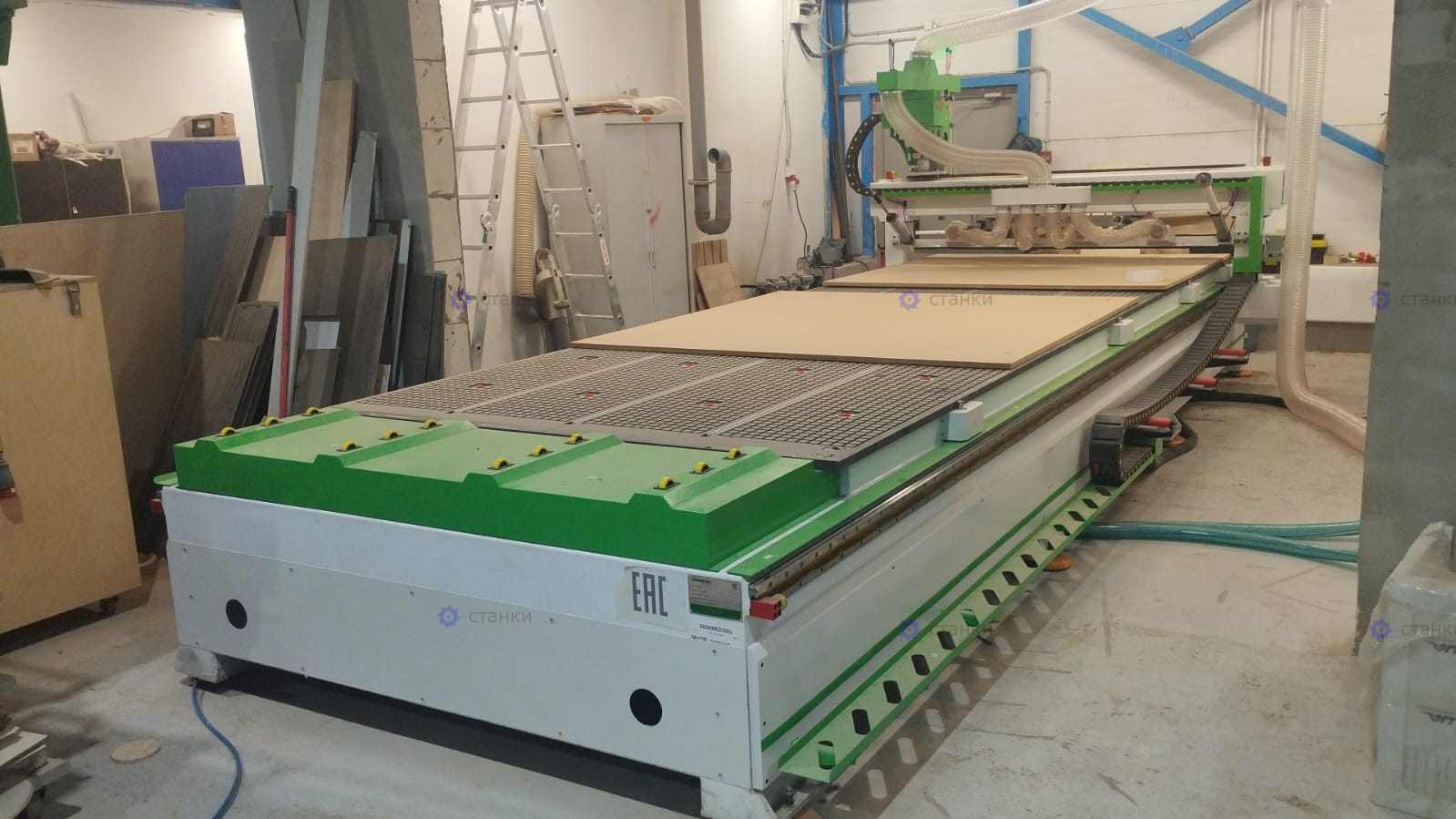

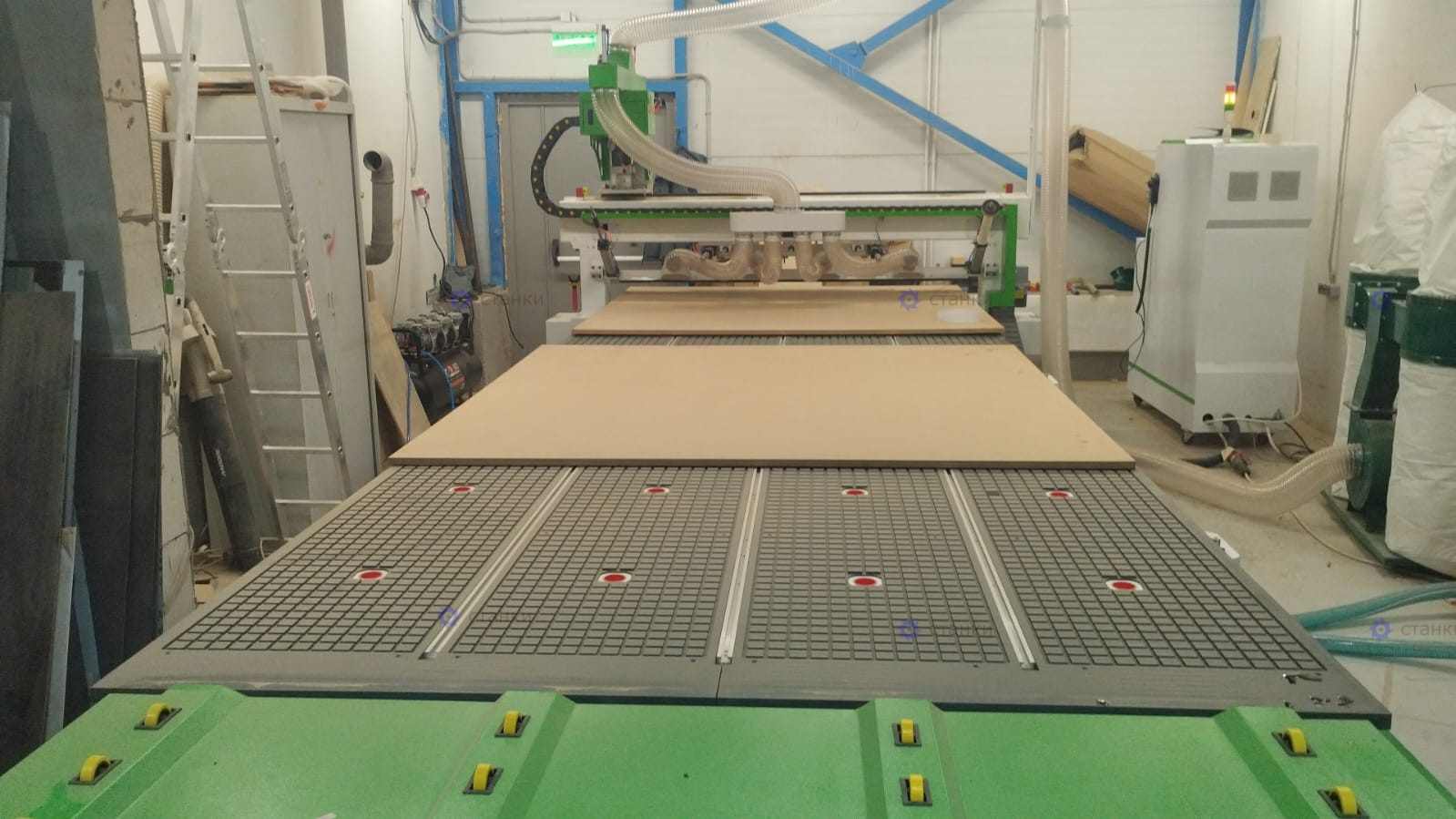

В базовой комплектации станок оснащен профессиональным вакуумным столом, разделенным на 4 независимые зоны. Это позволяет одновременно работать с заготовками разных размеров, экономя вакуумные ресурсы. Наличие Т-пазов дает гибкость для дополнительного механического крепления деталей струбцинами. Для точного позиционирования заготовок служат 5 пневмоупоров.

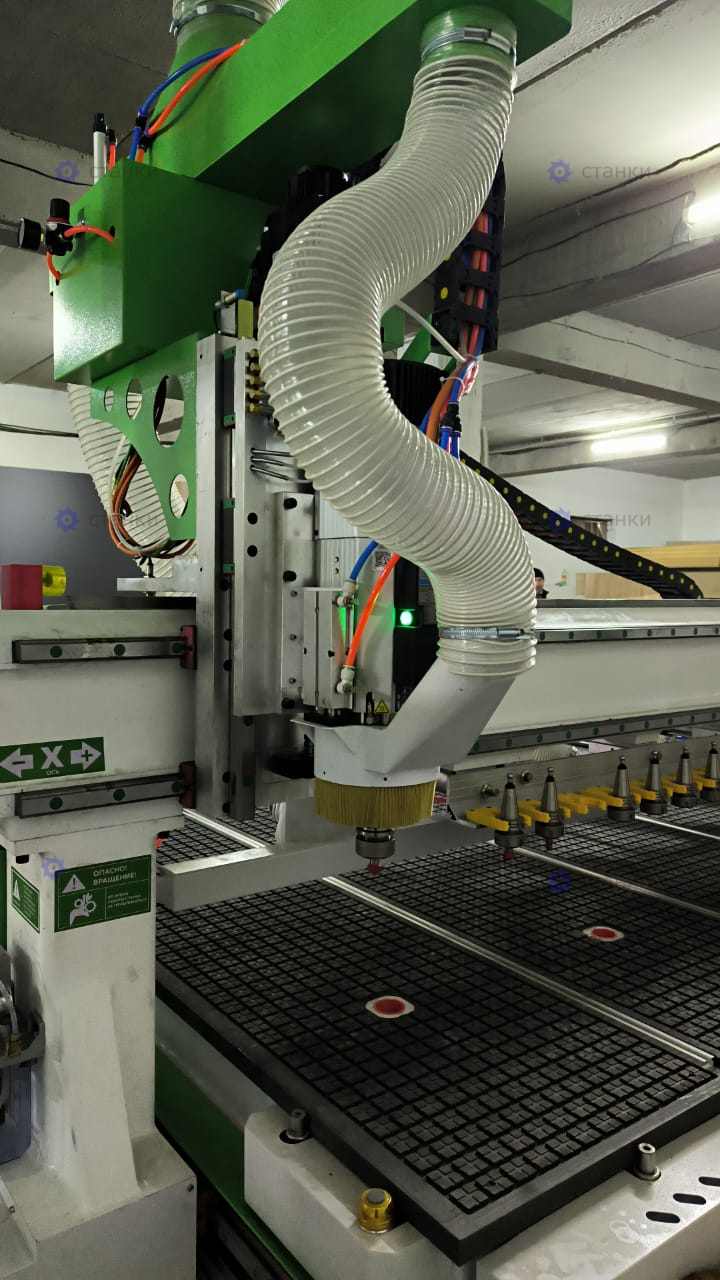

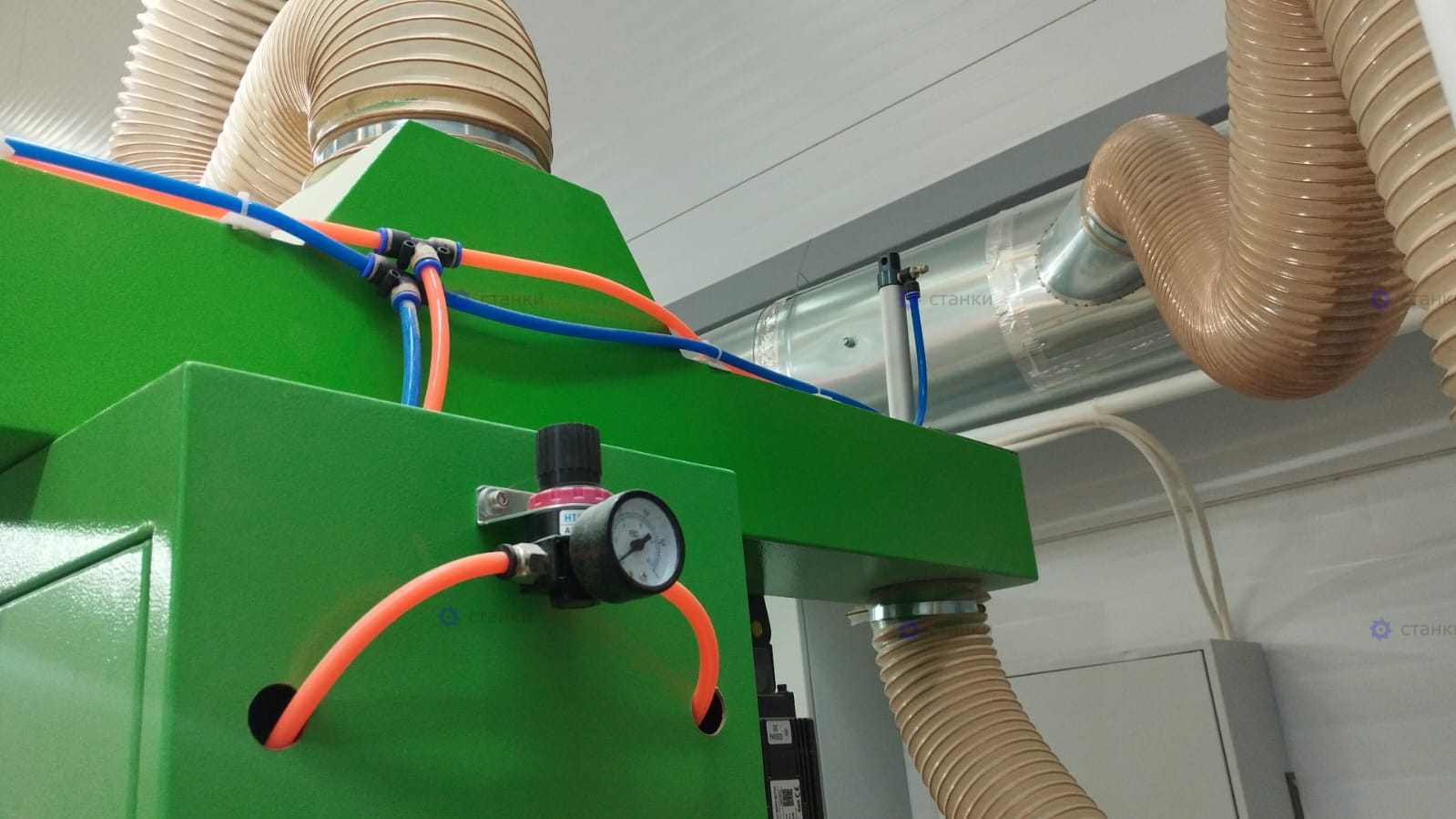

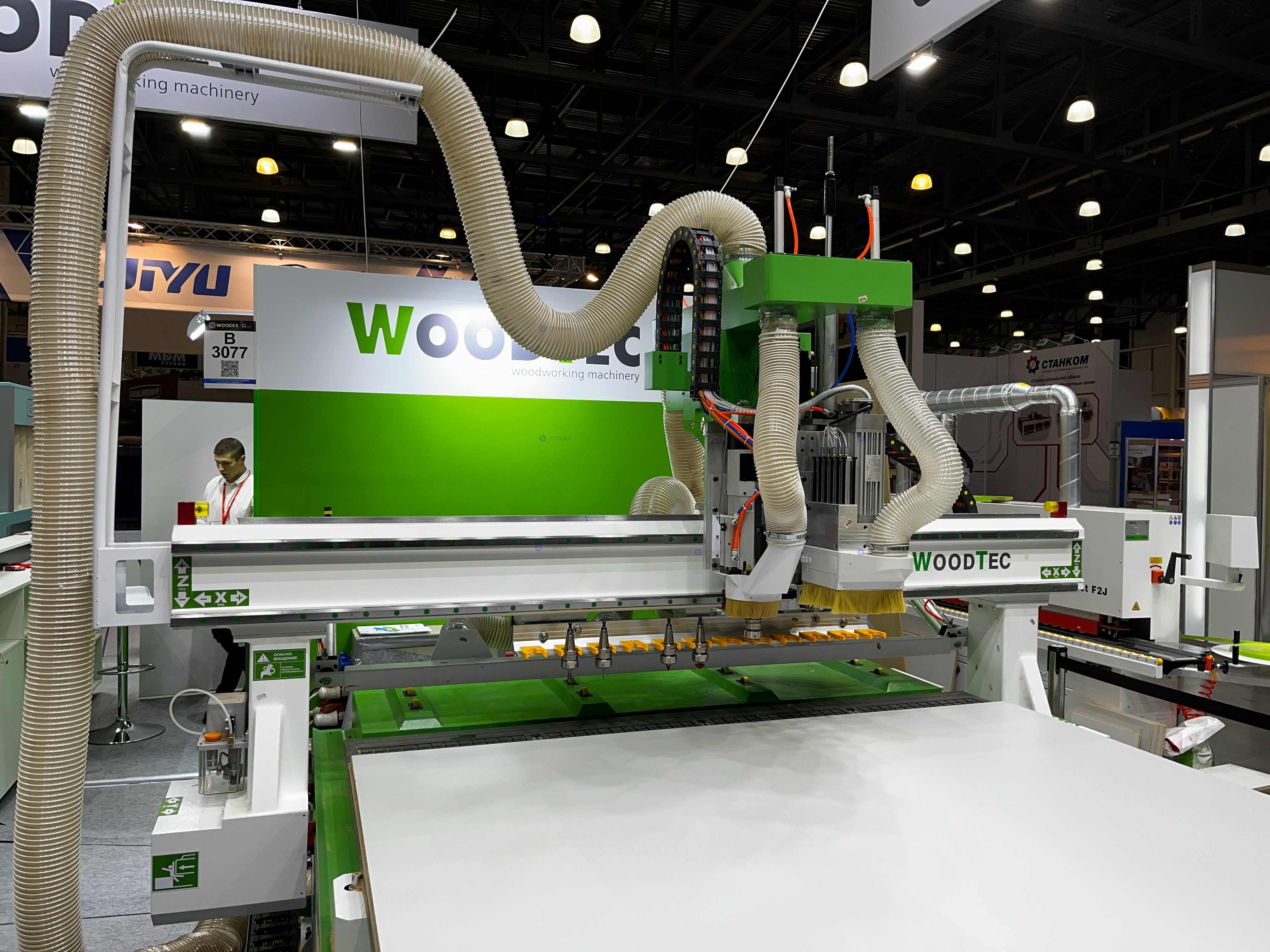

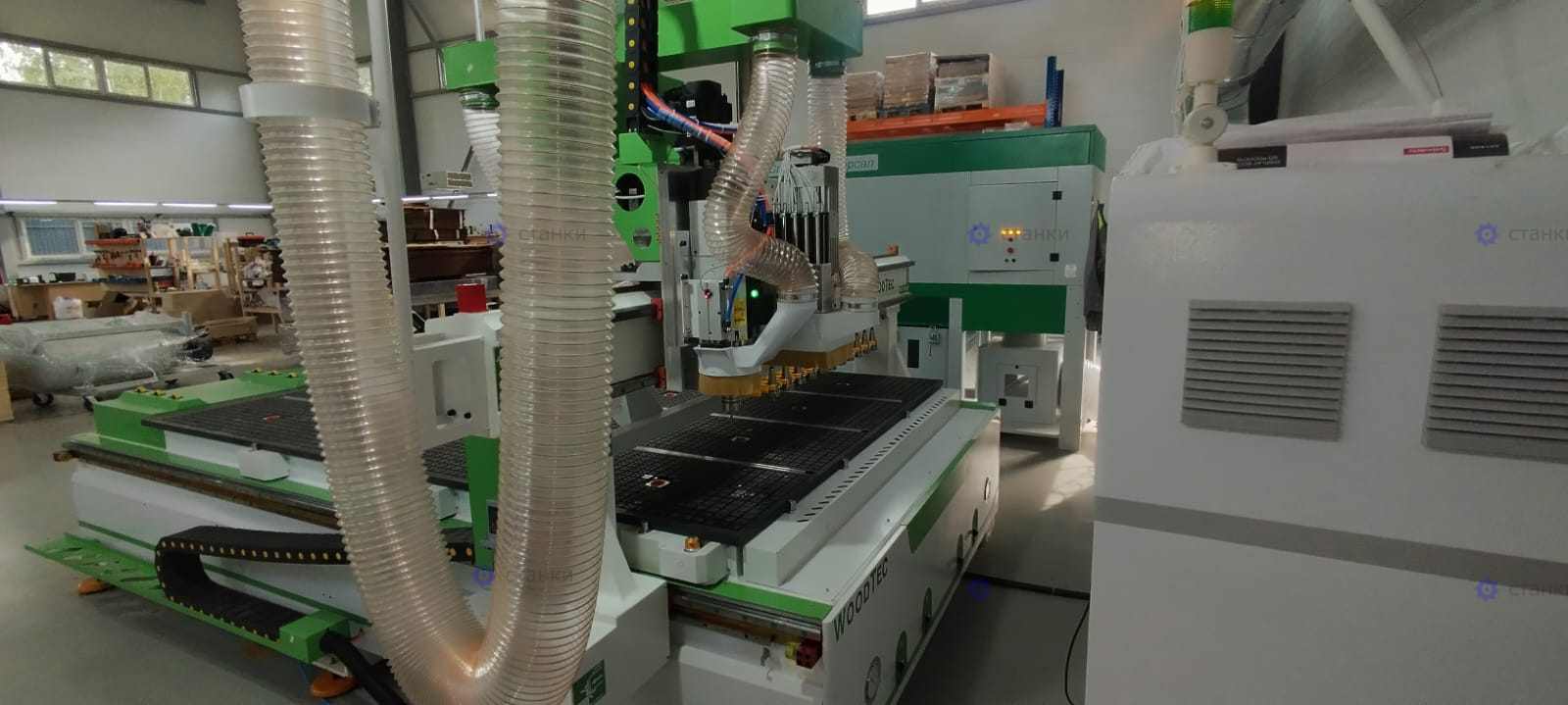

Важный аспект — система удаления отходов. Стандартная комплектация включает аспирационный кожух, эффективно улавливающий стружку у ее источника, и отдельный пневмоулавливающий агрегат мощностью 3 кВт, что поддерживает чистоту в цеху и сохраняет здоровье сотрудников.
Комплектация «под ключ» и опции
Производитель поставляет станок полностью готовым к работе. В комплект входит не только основное оборудование, но и полезные аксессуары: стартовый набор фрез для дерева, комплект цанг ER32, ключи для обслуживания и струбцины. Отдельно стоит отметить наличие ящика с ЗИП (запасными частями и инструментами) и подробного руководства на русском языке.
Для расширения функционала предлагаются две важные опции:
-
Сверлильно-присадочная группа: За дополнительную плату станок можно превратить в универсальный центр для мебельного производства, способный выполнять точное сверление отверстий под фурнитуру.
-
Принтер для автоматической печати этикеток: Интеграция маркировки в производственный цикл, что актуально для персонализации продукции или логистики.
Вывод
Фрезерно-гравировальный станок WoodTec HA 2030 QP — это сбалансированное решение для предприятий, нацеленных на рост. Сочетание мощного шпинделя, прецизионной механики, системы АСИ и продуманной комплектации делает его надежным партнером для выполнения широкого спектра задач по 2D и 3D обработке с минимальным простоем и высоким качеством результата.
Комплектация
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель с воздушным охлаждением | 1 | HQD 9 кВт 24 000 об/мин |
| 2 | Частотный преобразователь для плавного изменения оборотов электрошпинделя | 1 | 11 кВт |
| 3 | Шкаф с электрокомпонентами станка | 1 | |
| 4 | Система управления | 1 | SYNTEC 60CB |
| 5 | Датчик измерения и калибровки инструмента | 1 | Стационарный |
| 6 | Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами | 1 | |
| 7 | Сервомоторы | 4 | LeadShine 1500 Вт |
| 8 | Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) | 3 | HIWIN Y=30 / X=30 / Z=30 |
| 9 | Передача при помощи косозубых реек по осям X, Y (комплект) | 2 |
|
| 10 | Шарико-винтовая передача по оси Z | 1 | |
| 11 | Планетарные редукторы | 4 | SHIMPO-NIDEC (Япония) |
| 12 | Набор фрез для обработки дерева / МДФ / ДСП (комплект) | 1 | |
| 13 | Набор цанг, фиксация гайкой (комплект) | 1 | ER32 |
| 14 | Набор гаечных ключей для обслуживания станка | 1 | |
| 15 | Струбцина для механического крепления деталей (комплект) | 1 | |
| 16 | Ящик с ЗИП | 1 |
|
| 17 | Аспирационный кожух на шпиндель | 1 | |
| 18 | Пылеулавливающий агрегат | 1 | 3 кВт |
| 19 | Пневмоупоры для базирования заготовки | 5 |
|
| 20 | Программное обеспечение | 1 | на русском языке |
| 21 | Руководство пользователя | 1 | на русском языке |
