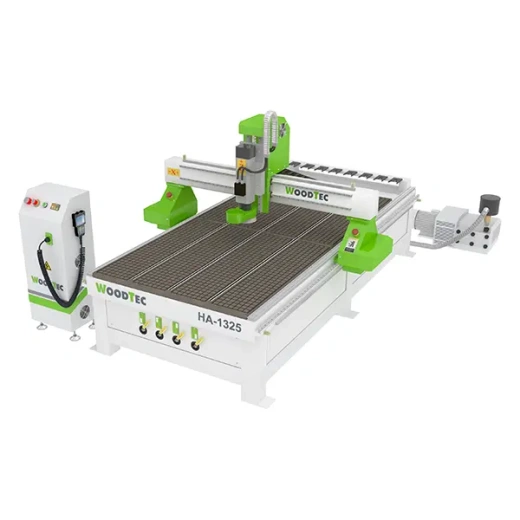

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 1325

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 1325: разбор полной комплектации

Введение: почему стоит знать, что внутри

При выборе оборудования для мебельного производства или столярной мастерской спецификация играет решающую роль. Фрезерно-гравировальный станок с ЧПУ WoodTec HA 1325 — популярная модель рабочего поля 1300×2500 мм. Однако реальная ценность определяется не только габаритами, но и детальным оснащением. Разберем каждый пункт заводской комплектации, включая опции, которые влияют на производительность и срок службы.

1. Силовая группа: сердце станка

Главный исполнительный механизм — электрошпиндель HQD (Китай) с воздушным охлаждением. Мощность 9 кВт при 24 000 об/мин — золотая середина для обработки дерева, МДФ, ДСП и мягких композитов. Воздушное охлаждение упрощает конструкцию (нет жидкости, радиатора и помпы), но требует чистого воздуха в цеху.

В паре со шпинделем работает частотный преобразователь (пункт №2). Он обеспечивает плавный пуск, торможение и точное поддержание оборотов под нагрузкой. Без него работа с твердыми породами древесины была бы невозможна — резец не «залипает» в материале.

Обратите внимание на пункт №11 и №12: набор патронов ISO30 и цанги ER32. ISO30 — это европейский стандарт конического крепления инструмента, обеспечивающий высокую радиальную точность. ER32 позволяет зажимать хвостовики фрез от 2 до 20 мм. Наличие полного набора цанг и патронов для автоматической смены инструмента (АСИ) говорит о том, что станок готов к длительным циклам без остановки.

2. Система перемещения: жесткость и динамика

В станке WoodTec HA 1325 применена комбинированная схема:

• По осям X и Y — передача при помощи косозубых реек (пункт №9). В отличие от прямозубых, косозубые рейки имеют большую площадь контакта и работают тише, с меньшей вибрацией. Это критично при гравировке мелких деталей.

• По оси Z — шарико-винтовая передача (ШВП). ШВП исключает люфт и обеспечивает микронную точность позиционирования по вертикали. Для фрезеровки пазов под петли или замки это идеальное решение.

Линейные направляющие прямоугольного сечения (пункт №8) установлены на всех осях. Они имеют высокую грузоподъемность и защищены от опилок. Ресурс таких направляющих — более 10 лет при регулярной смазке.

Серводвигатели LeadShine 750 Вт (№7). Четыре сервопривода (X, Y1, Y2, Z) обеспечивают синхронное движение портала без перекоса. Серво — не шаговые двигатели: они имеют обратную связь по положению, поэтому станок никогда не «теряет шаги», даже при встречной нагрузке в 3D-гравировке.

3. Система управления и датчики

Ручной пульт Weihong NK105 G3 (пункт №4) — это промышленный контроллер с цветным дисплеем. Поддерживает форматы G-кода, имеет функцию «вперед/назад по кадрам», позволяет управлять вакуумным насосом и шпинделем. Главное преимущество — полная автономность: не нужен постоянно включенный компьютер.

Датчик измерения и калибровки инструмента (№5) — стационарный, автоматический. При смене фрезы (в том числе в автоматическом режиме) шпиндель сам подходит к датчику, касается его и запоминает новую длину инструмента. Это исключает ошибки оператора и ускоряет переналадку в 5 раз.

4. Вакуумный стол: опция, меняющая правила

Пункт №6 — вакуумный стол с 4 зонами и T-пазами. Базово станок может иметь простой стол, но в рассмотренной комплектации указаны два роторно-пластинчатых вакуумных насоса по 5,5 кВт (это опция). Такая схема дает:

• Зональное включение (можно зафиксировать лист формата 600×600 мм, не включая насосы на всю площадь).

• Резервирование: при выходе одного насоса второй продолжает работать.

• Удержание заготовок из МДФ и ДСП без струбцин.

T-пазы (пункт №15, струбцины в комплекте) позволяют механически зажимать нестандартные детали или заготовки, которые не перекрывают вакуумную зону (например, бруски или криволинейные элементы).

5. Безопасность, пылеудаление и сервис

Аспирационный кожух на шпиндель (№17) — закрывает зону резания и подключается к пылеулавливающему агрегату 3 кВт (№21). Это не просто «пылесос», а промышленная установка с рукавами и бункером. Опилки удаляются непосредственно у фрезы, что улучшает видимость и снижает пожарную нагрузку.

Комплект воздуховодов (№20) и ящик с ЗИП (№16) — стандартное дополнение. В ЗИП вы найдете: предохранители, ремни, уплотнители для стола, смазку для направляющих.

Набор фрез для обработки дерева/МДФ/ДСП (№13) — стартовый комплект на 10-15 фрез: спиральные, компрессионные, для выборки четверти, гравировальные. Этого хватит на первый месяц работы без дополнительных покупок.

Набор гаечных ключей (№14) и руководство пользователя на русском языке (№19) — приятные мелочи, которые экономят время.

Программное обеспечение (№18) — обычно это ArtCAM или Type3 на русском языке, либо драйвер для работы с любым CAM-постом. Позволяет импортировать векторные файлы (DXF, AI, EPS) и генерировать управляющие программы.

6. Кому подходит такая комплектация

WoodTec HA 1325 с перечисленным оснащением — это станок для:

• Мебельных цехов (раскрой ЛДСП, МДФ фасадов, сверление под евровинты);

• Рекламных производств (гравировка пенокартона, акрила, ПВХ 3-5 мм);

• Столярных мастерских (резные элементы, багет, наличники).

Наличие двух вакуумных насосов, сервоприводов и автоматической смены инструмента делает его конкурентом европейским моделям за 2/3 цены.

Заключение: чего нет в списке, но стоит знать

В комплектацию не входит, но необходимо для запуска: стабилизатор напряжения на 15 кВт, система осушки воздуха для аспирации (если влажность цеха выше 70%), и 3-фазный ввод 380В. Все остальное — от патронов до пылеудаления — уже в коробке. WoodTec HA 1325 в спецификации выше — готовое решение «под ключ» для серийного производства.
