Как следить за оптикой лазерного станка: полное руководство от сервисного инженера

Приветствую всех, кто заботится о своём оборудовании. Я сервисный инженер по ЧПУ-станкам, и в этой статье разберу тему, которую многие недооценивают, пока не столкнутся с фатальным отказом. Речь пойдёт о чистоте оптического тракта CO2-лазерного станка. Если вы хотите, чтобы аппарат резал быстро, точно и без перерасхода расходников — читайте внимательно. Я расскажу, откуда берётся грязь, к чему она приводит и как правильно проводить профилактику, не убивая дорогую оптику.

Почему оптика требует постоянного внимания?

Лазерная резка — это процесс терморазрушения материала сфокусированным лучом. По сути, мы прижигаем заготовку, испаряя её в точке контакта. В результате выделяется дым, микрочастицы расплавленной пластмассы, смолы (если речь о фанере) и другие «продукты горения». В детстве многие выжигали лупами по дереву — помните копоть на стекле? Здесь то же самое, только в сотни раз интенсивнее.

Вся эта взвесь оседает не только на столе станка и решётках, но и на критически важных элементах — зеркалах и фокусирующей линзе. Они находятся прямо на пути луча. Загрязнения поглощают часть энергии, луч начинает «размазываться», а налипшая грязь под действием высокой температуры запекается, превращаясь в чёрную корку.

Типичные последствия грязной оптики:

• Падение мощности реза. Станок вроде бы работает, луч есть, но материал не прорезается насквозь. Приходится снижать скорость или повышать ток трубки — это изнашивает источник.

• Неровная граница реза. Появляются заусенцы, ширина пропила становится нестабильной.

• Перегрев и растрескивание линзы. Грязь работает как теплоизолятор. В какой-то момент линза лопается от температурного градиента — и вы летите на замену (а это от 3 до 7 тысяч рублей, в зависимости от диаметра).

• Сгоревшее зеркало. Медь или молибденовое покрытие зеркала может быть испорчено безвозвратно.

Один мой клиент из рекламного цеха регулярно чистил станок раз в полгода. После очередного «копчения» фанеры линза покрылась налётом, он этого не заметил и продолжил работу. Через час лазерная головка перестала резать вообще. При вскрытии оказалось, что фокусирующая линза треснула пополам, а луч прожёг сопло. Ремонт обошёлся в три стоимости плановой профилактики. Мораль: чистить оптику нужно не «когда вспомню», а по регламенту.

Где находится оптика в CO2-лазере и как к ней подобраться?

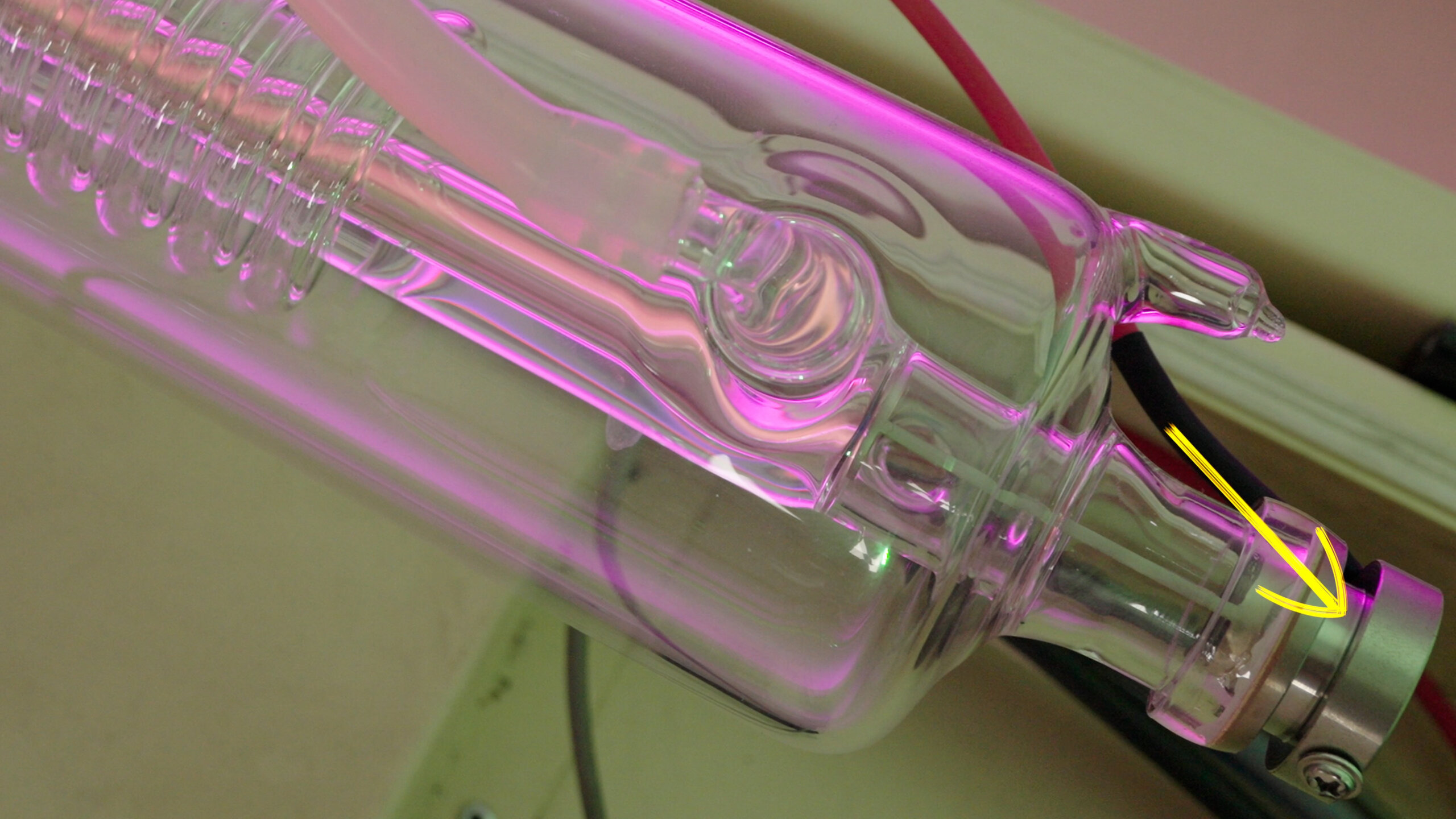

Стандартная схема: лазерная трубка генерирует луч, он отражается от трёх зеркал (заднее, на каретке, на голове) и затем проходит через фокусирующую линзу вниз, на материал.

• Зеркала обычно установлены в регулируемых кронштейнах. У них есть отражающая поверхность — чаще всего золотое или молибденовое покрытие.

• Фокусирующая линза спрятана внутри лазерной головы, прямо над соплом. Она может быть плосковыпуклой или менисковой. Важно помнить: выпуклая сторона всегда смотрит навстречу лучу (вверх).

Перед началом чистки обязательно отключите питание станка и отсоедините шланг обдува. Лазерную голову отведите в ближний угол — туда, где вам удобно стоять. Застелите стол чистой тряпкой, чтобы случайно не уронить линзу на металл.

Что понадобится для чистки?

Не используйте спирт из аптеки с добавками, одеколон, ацетон или обычные ватные диски — они оставляют ворс и разводы. Вот правильный набор:

• Чистящая жидкость. Идеал — изопропиловый спирт (IPA, 99.7%). Он быстро испаряется, не оставляет следов и отлично растворяет органический нагар. Ещё лучше — специальные средства для оптики из фото- или микроскопии (например, «ОПТИ-КЛИН»).

• Безворсовые салфетки (для очков или лабораторные «Kimwipes»).

• Ватные палочки с плотной намоткой (не рыхлые, иначе останутся волокна).

• Резиновые перчатки — чтобы не оставлять жирных отпечатков.

• Сжатый воздух в баллончике (для сдувания крупной пыли перед влажной чисткой).

Пошаговая инструкция: чистим фокусирующую линзу

Линза страдает больше всех — она находится прямо над зоной резки, на неё летят искры и конденсат от обдува. Чистить её нужно чаще всего (рекомендуется каждые 8-12 часов работы, а при резке фанеры или резины — каждые 2-3 часа).

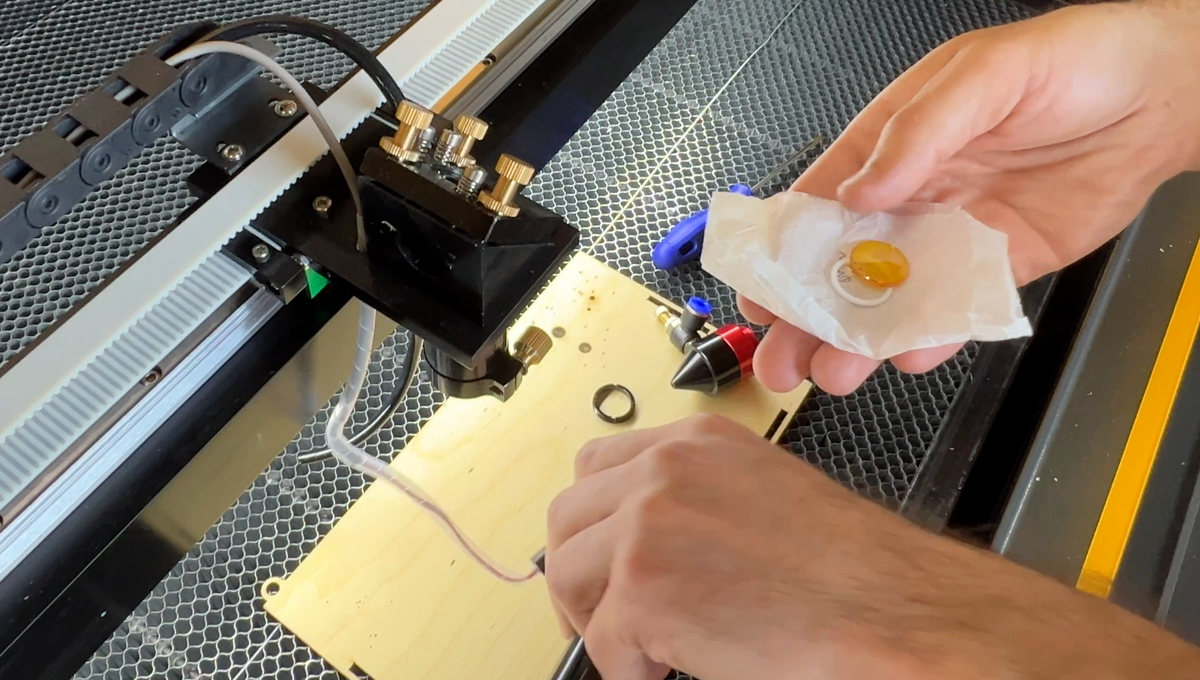

1. Извлеките линзу из головы. В большинстве конструкций она зажата кольцом-цангой или резьбовой крышкой. Аккуратно открутите фиксатор (можно использовать специальный ключ или подходящую монету). Линза может сидеть в тубусе — вытряхните её на чистую салфетку, держа за ребро.

2. Осмотрите поверхность. Если есть крупные прилипшие частицы — сначала сдуйте их воздухом. Не трите сухим!

3. Смочите салфетку или ватную палочку спиртом. Не лейте жидкость прямо на линзу — она может затечь в оправу.

4. Протирайте от центра к краям. Представьте, что вы чистите объектив фотоаппарата. Легкими круговыми движениями без нажима. Если грязь не уходит — смените палочку и повторите. Не давите! Линза может треснуть от точечного усилия. Лучше сделать 20 аккуратных проходов, чем один с усилием.

5. Просушите. Изопропиловый спирт испаряется за несколько секунд. Убедитесь, что на поверхности нет разводов и ворса.

6. Установите обратно. Выпуклой стороной вверх (к зеркалам). Затяните фиксатор без фанатизма — резьба на лазерной голове часто пластиковая или мягкий алюминий.

Чистка зеркал: нюансы и порядок действий

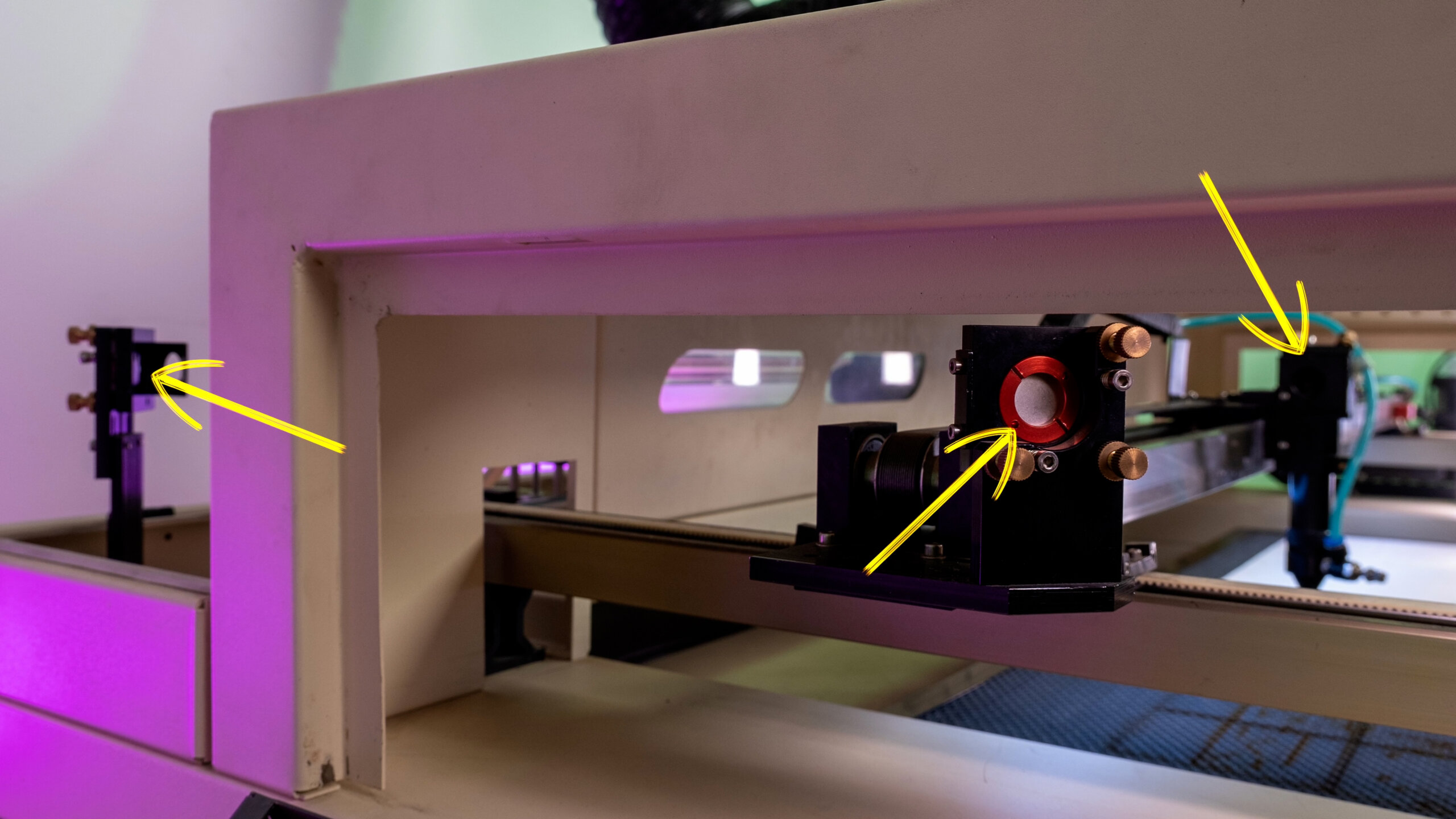

Зеркала в CO2-станке обычно три: на задней стенке (возле трубки), на каретке X и на лазерной голове. Их загрязнение приводит к потерям мощности на каждом отражении. Чистить зеркала достаточно раз в 40-50 часов работы, если вы не режете сильно дымящие материалы.

Алгоритм:

• Открутите винты крепления зеркального кронштейна. Иногда зеркало сидит в резьбовой заглушке — выкрутите её плоской отверткой.

• Держите зеркало строго за края или ребро. Ни в коем случае не трогайте отражающее покрытие пальцами.

• Слегка сдуйте пыль сжатым воздухом.

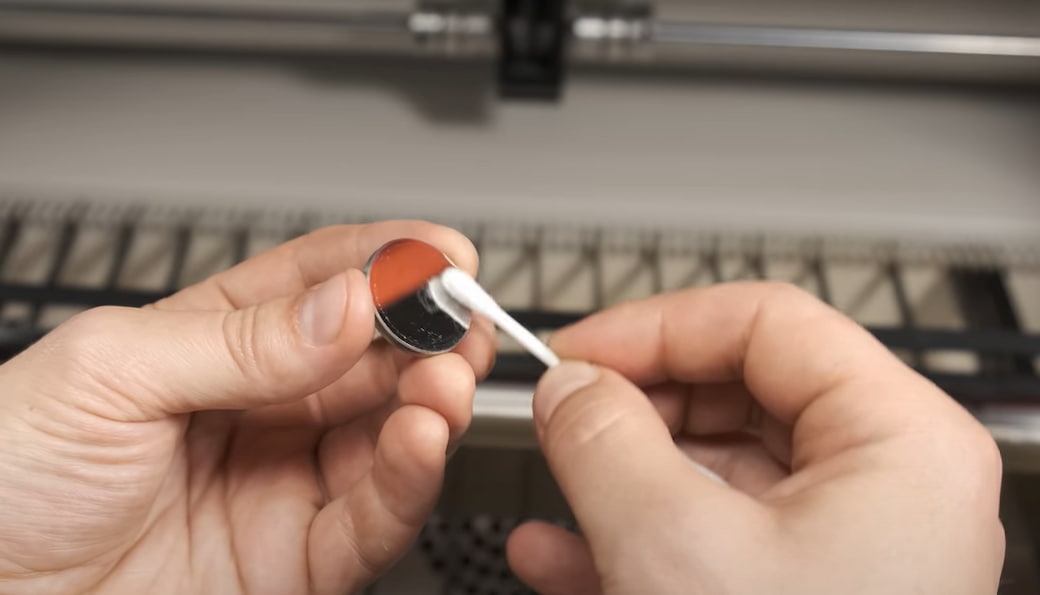

• Смочите ватную палочку спиртом и аккуратно протрите поверхность. Движения — от центра к краю, без нажима.

• Если загрязнение засохшее, можно положить зеркало на несколько минут в ёмкость с изопропиловым спиртом (покрытие не пострадает), а затем удалить размягчённые частицы.

• Протрите насухо сухой безворсовой салфеткой.

• Установите зеркало на место и зафиксируйте. Не перепутайте сторону: отражающий слой должен быть обращён к источнику луча (обычно это более блестящая сторона).

Важное предупреждение: никогда не используйте для чистки оптики абразивные материалы, бумажные полотенца, вату из аптеки. Микроцарапины рассеивают луч, и даже идеально чистая линза начинает греться и терять эффективность.

Как часто проводить профилактику? Сводный график

Я рекомендую такой регламент для небольших производственных цехов и мастерских:

Распространённые ошибки, которые убивают оптику

• Чистка «насухую». Трёте салфеткой без жидкости — и абразивные частицы царапают просветляющее покрытие.

• Экономия на жидкости. Использование водки, растворителя 646 или бензина «Калоша» — они разъедают клеевой слой линзы в оправе.

• Перепутанная сторона линзы. Если поставить линзу вогнутой стороной вверх, фокусное расстояние изменится, луч начнёт жечь сопло.

• Чистка включённого станка. Случайное нажатие на тест-пуск — и вы ослеплены отражённым лучом (даже ИК-излучение опасно для глаз).

• Игнорирование состояния обдува. Грязное сопло и слабый воздушный поток усиливают осаждение продуктов горения на линзу.

Лайфхак: как понять, что оптике срочно нужна чистка без разбора

Проведите простой тест: возьмите кусок оргстекла или белой бумаги, поместите под голову на высоте фокуса. Дайте тестовый импульс (например, 10% мощности на 0.1 секунды). На материале отпечатается пятно. В норме оно круглое, ровное, без «спутников» и ореолов. Если пятно имеет неровные края, хвосты или чёрный налёт вокруг — линза грязная. Если пятно эллиптическое — скорее всего, загрязнено одно из зеркал.

Также признаком служит шипение или треск из области лазерной головы — это закипает грязь на линзе под лучом.

Что делать, если линза уже сгорела или треснула?

Не пытайтесь её отмыть или отполировать — это бесполезно и опасно. Замените на новую. При покупке обращайте внимание на длину волны (для CO2 — 10.6 мкм) и диаметр. Чаще всего используются линзы 18 мм, 20 мм, 25 мм. Выбирайте ZnSe (селенид цинка) — это стандарт. Дешёвые линзы из GaAs быстрее мутнеют.

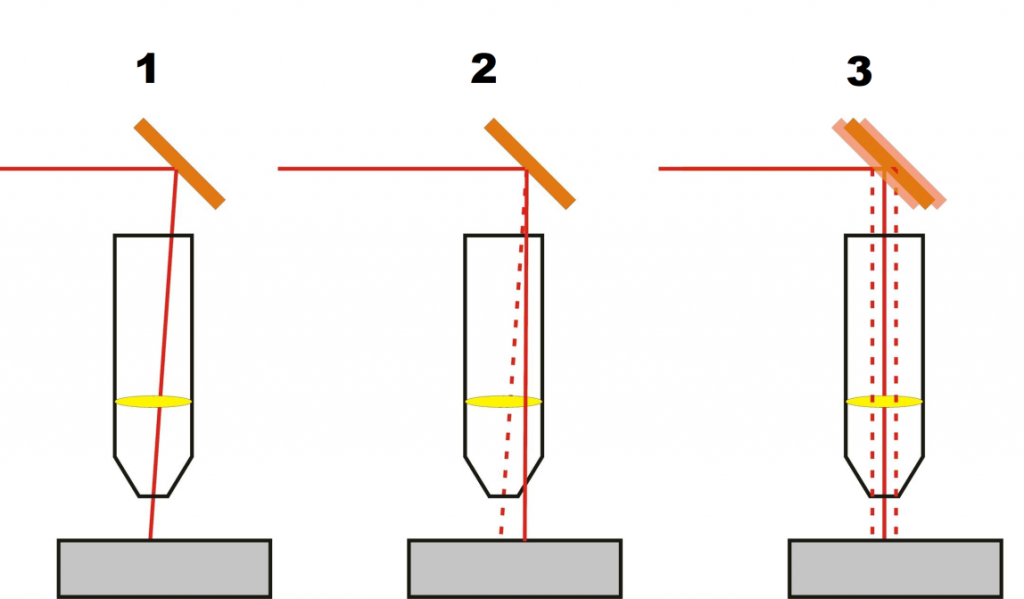

При установке новой линзы обязательно проверьте юстировку — совпадение луча по центрам зеркал и попадание в центр линзы. Смещение даже на 1 мм приведёт к неравномерному износу.

Заключение: бережёного станок бережёт

Регулярный уход за оптикой — это не прихоть инженеров, а прямое условие рентабельной работы. Грязная линза заставляет вас повышать ток трубки, что сокращает её ресурс с 10 000 часов до 2000-3000. Кроме того, вы тратите время на переделки, брак и правку деталей.

Сделайте чистку оптики ритуалом. Держите на рабочем месте набор: спирт, палочки, салфетки, перчатки. После каждой смены уделяйте 5 минут линзе — и ваш станок отплатит идеальным резом и долгой жизнью. А если заметили, что режете хуже обычного — не ищите сложных причин, начните с оптики. В 80% случаев проблема именно в ней.

Удачной работы и чистых лучей!

Следите за оборудованием, и оно не подведёт в самый ответственный момент.
