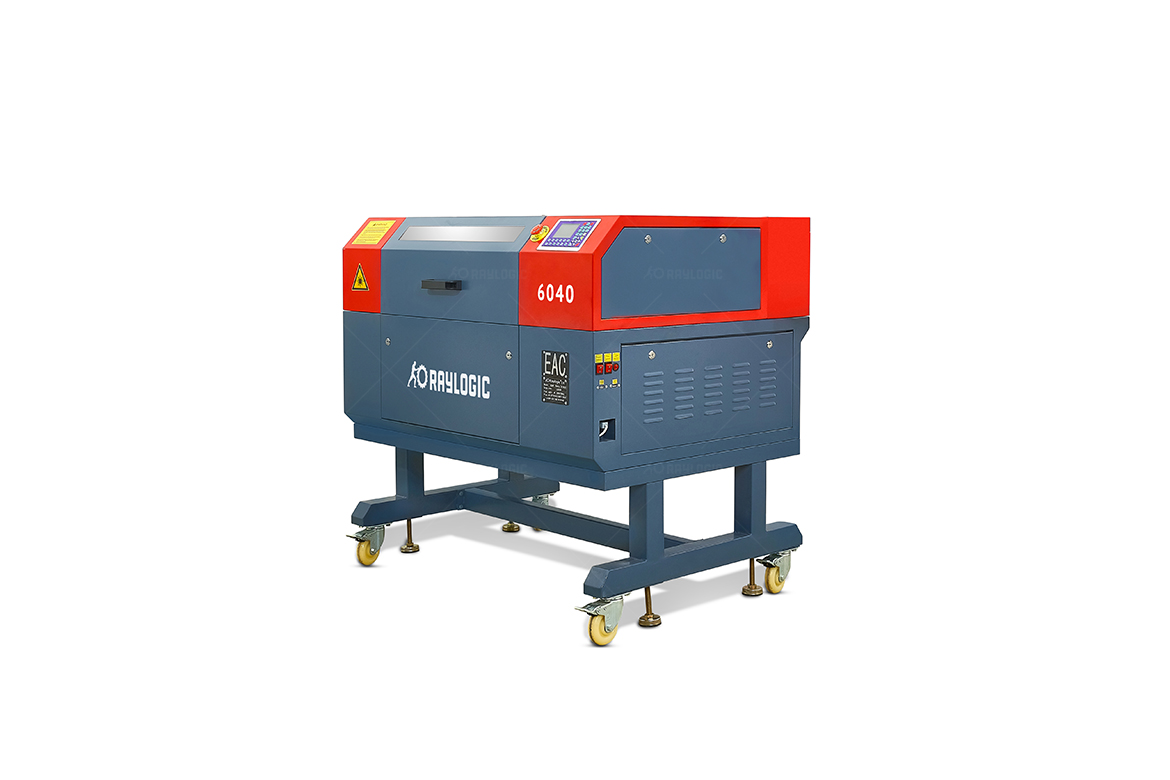

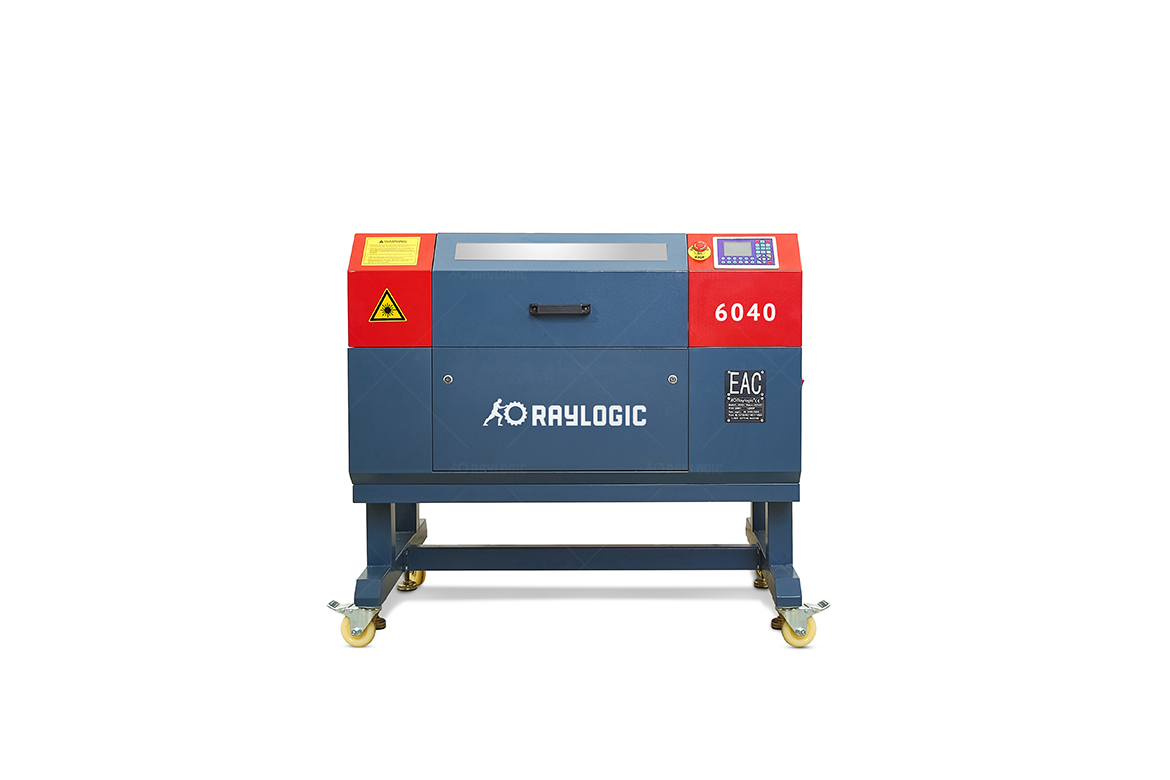

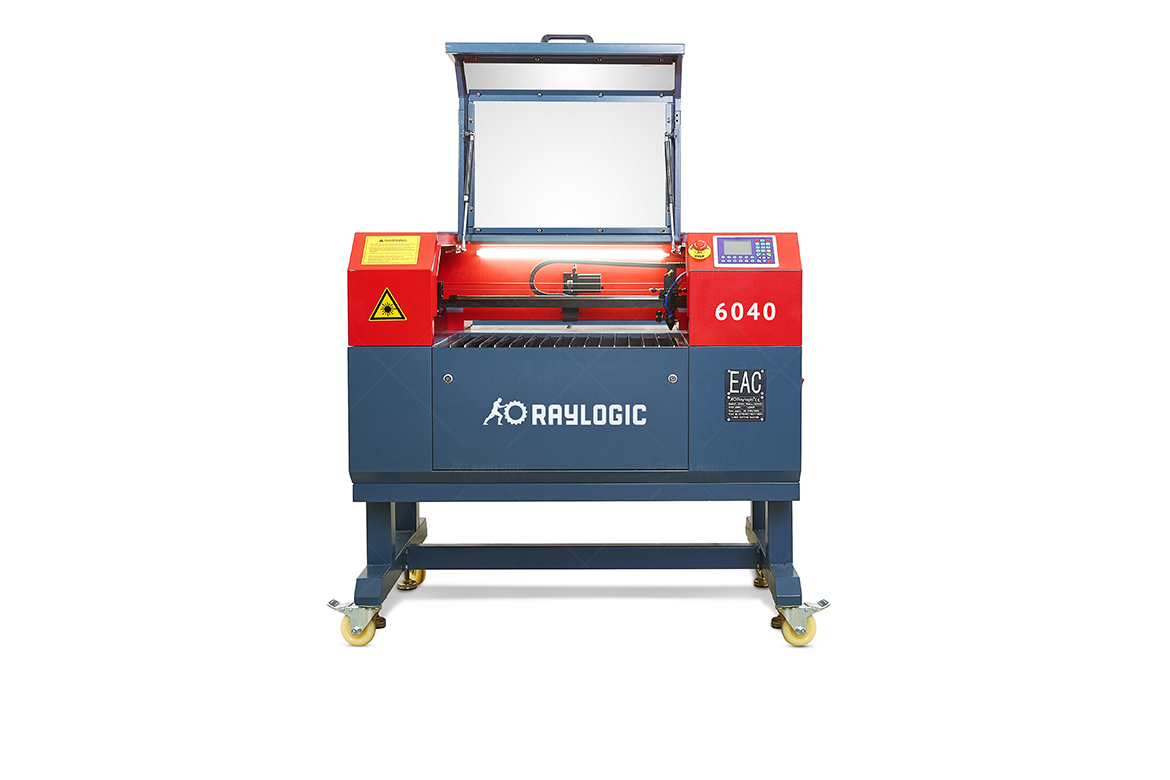

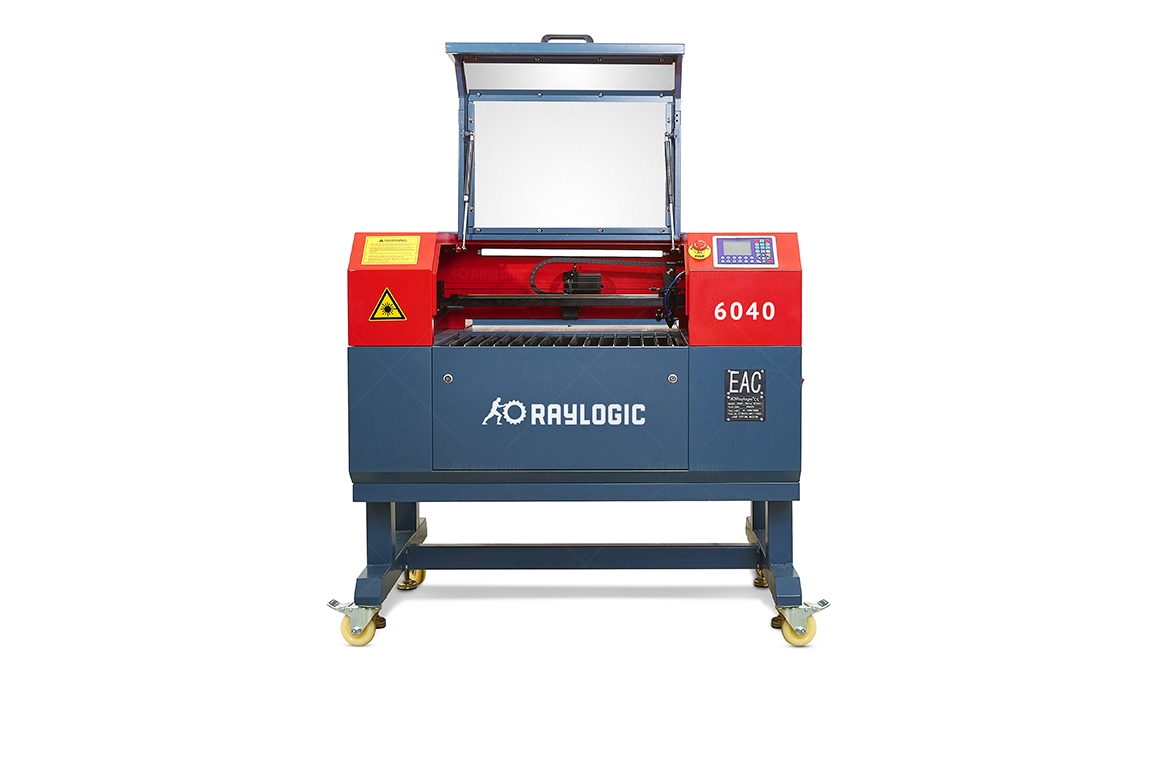

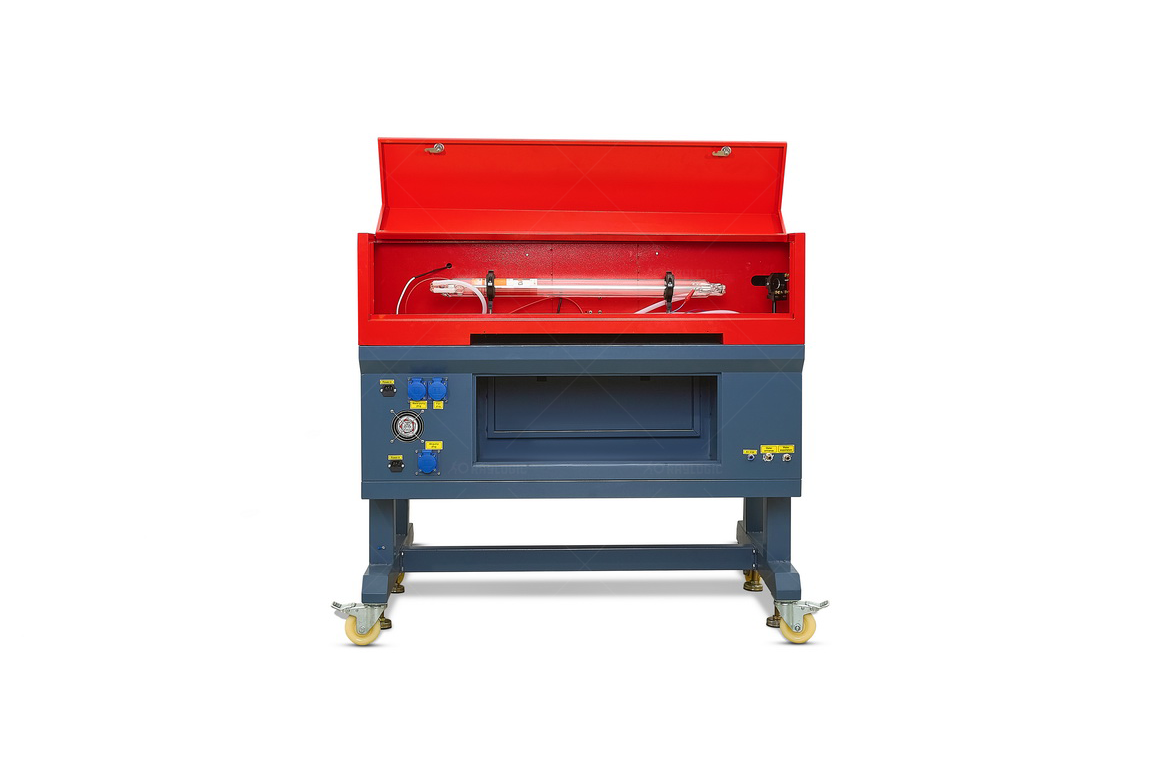

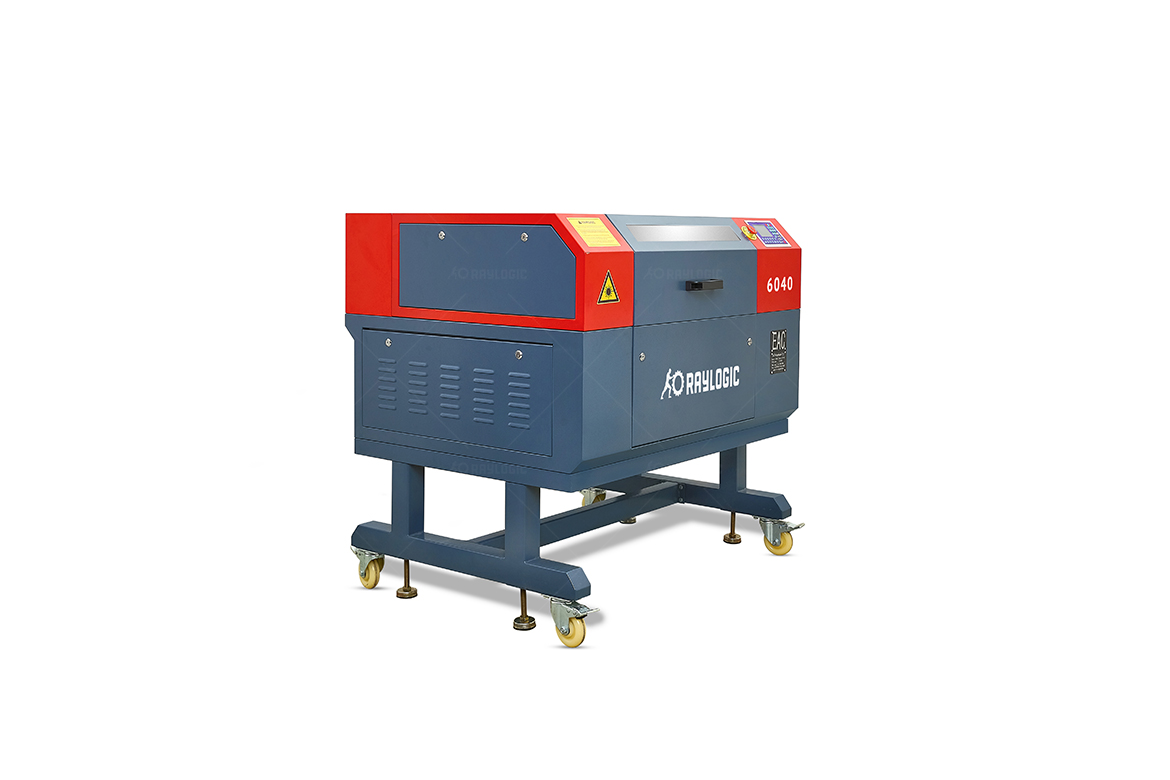

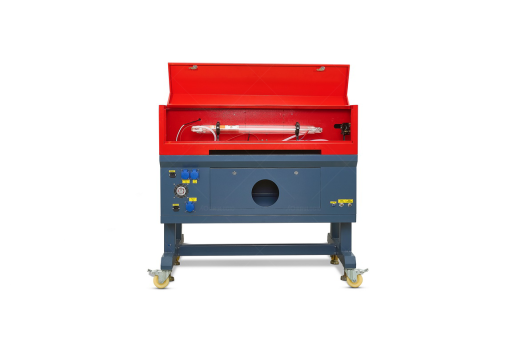

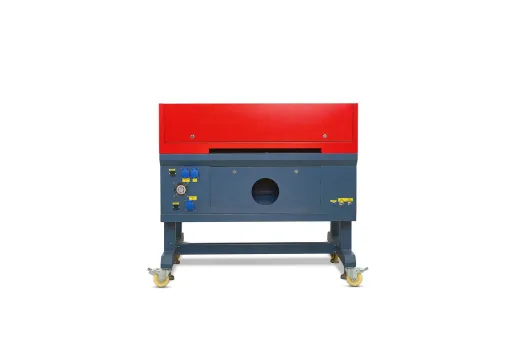

Лазерный станок Raylogic 11G 640

Лазерный станок Raylogic 11G: Мощь и Интеллект для Вашей Мастерской

Ищете надежного помощника для сложных задач по резке и гравировке? Лазерный станок Raylogic 11G создан, чтобы превзойти ожидания. Это оборудование нового поколения, в котором инженерная мысль направлена на максимальное удобство оператора, высочайшее качество обработки и беспрецедентную универсальность.

Широкая Палитра Обрабатываемых Материалов

Сердце любого лазерного станка — его способность работать с различными материалами. Raylogic 11G демонстрирует впечатляющую гибкость, идеально справляясь с такими задачами, как:

• Резка и гравировка ткани, фетра, кожи и бумаги для создания деталей в моде, рекламе и hand-made.

• Точная обработка фанеры и оргстекла для производства моделей, сувениров и конструкционных элементов.

• Работа с двухслойным пластиком для получения контрастной маркировки.

• Гравировка на готовых изделиях: коробках, книгах, элементах декора.

Это далеко не полный список — станок готов к работе с десятками различных материалов.

Интеллектуальная Система Управления: DSP-Контроллер

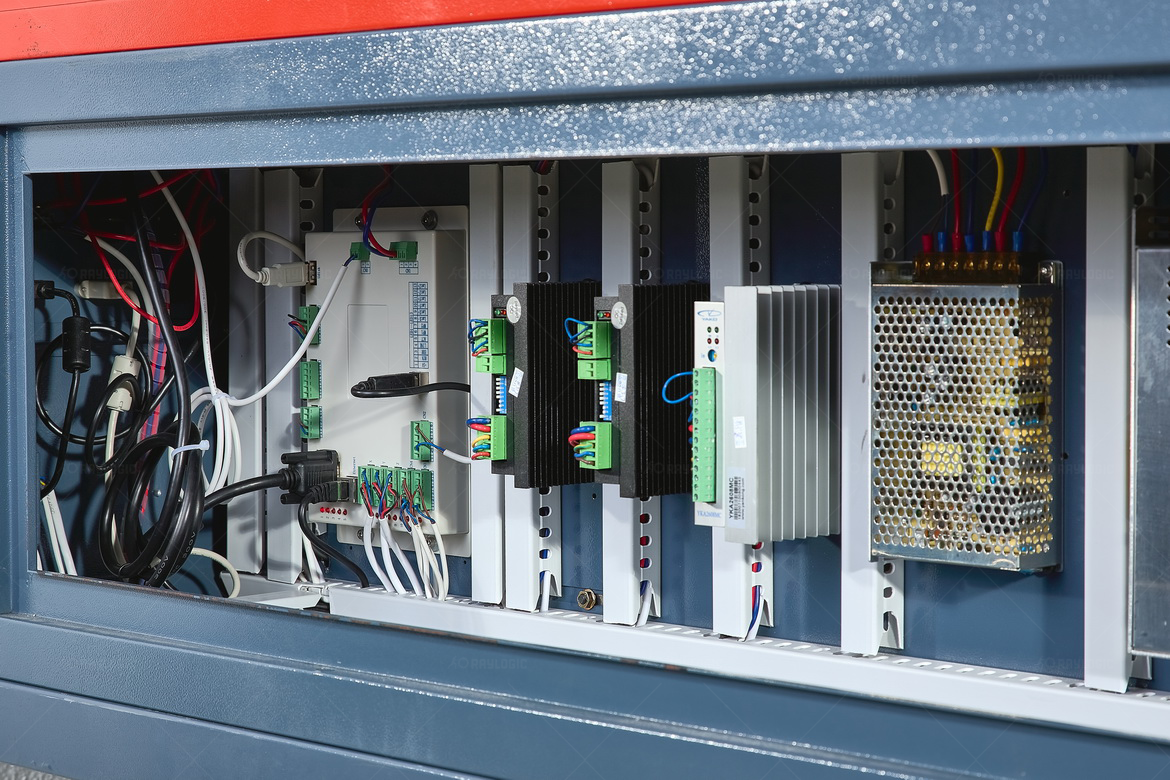

Главной инновацией Raylogic 11G является встроенный DSP-контроллер на материнской плате. Это революционное решение заменяет устаревший принцип работы через компьютер, предоставляя автономное управление.

• Многослойность: Создавайте сложные проекты в одном файле, где каждый контур или область может иметь свои параметры (скорость, мощность, тип операции). Например, сначала выполните глубокую гравировку изображения, а затем по внешнему контуру — точную резку.

• Удобный интерфейс: Управление с помощью клавиатуры и мыши прямо на экране станка.

• Расширенные функции: Программное управление компрессором, предварительный обвод рамки для позиционирования, работа с USB-накопителя или удаленно по сети.

• Автоматизация: Регулировка высоты стола послойно для сохранения фокуса на рельефных поверхностях.

Фундамент Качества: Механика и Оптика

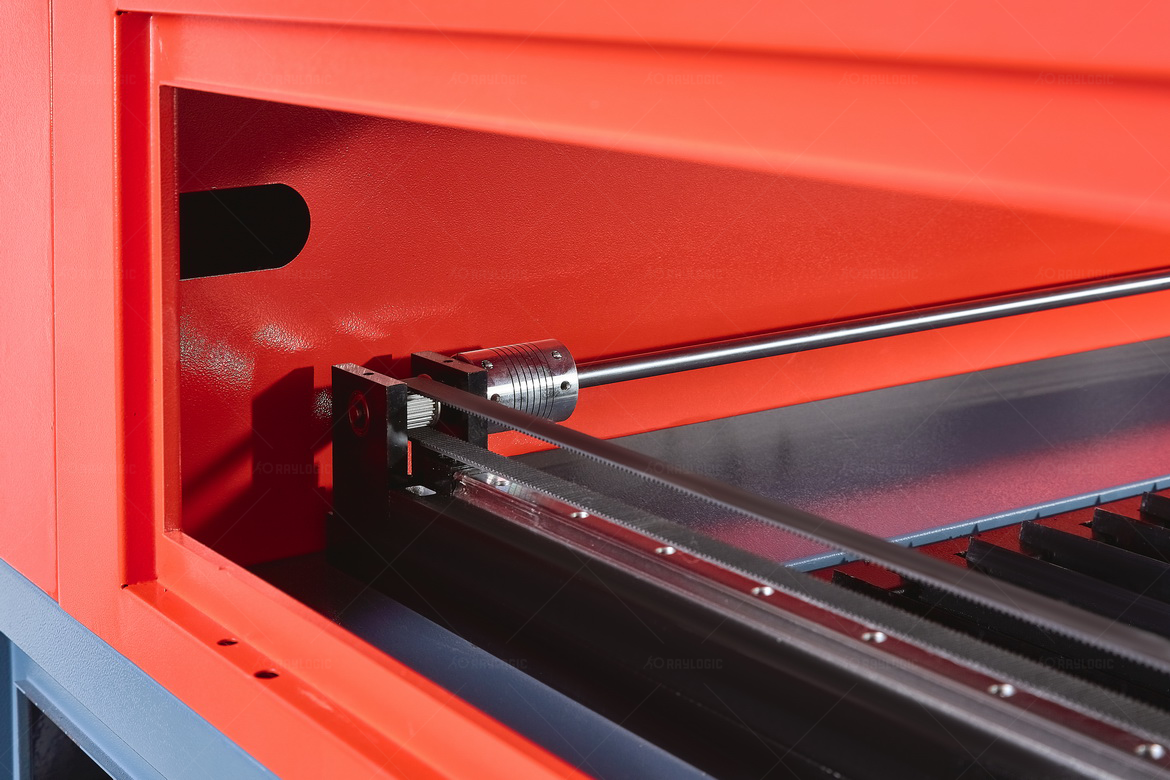

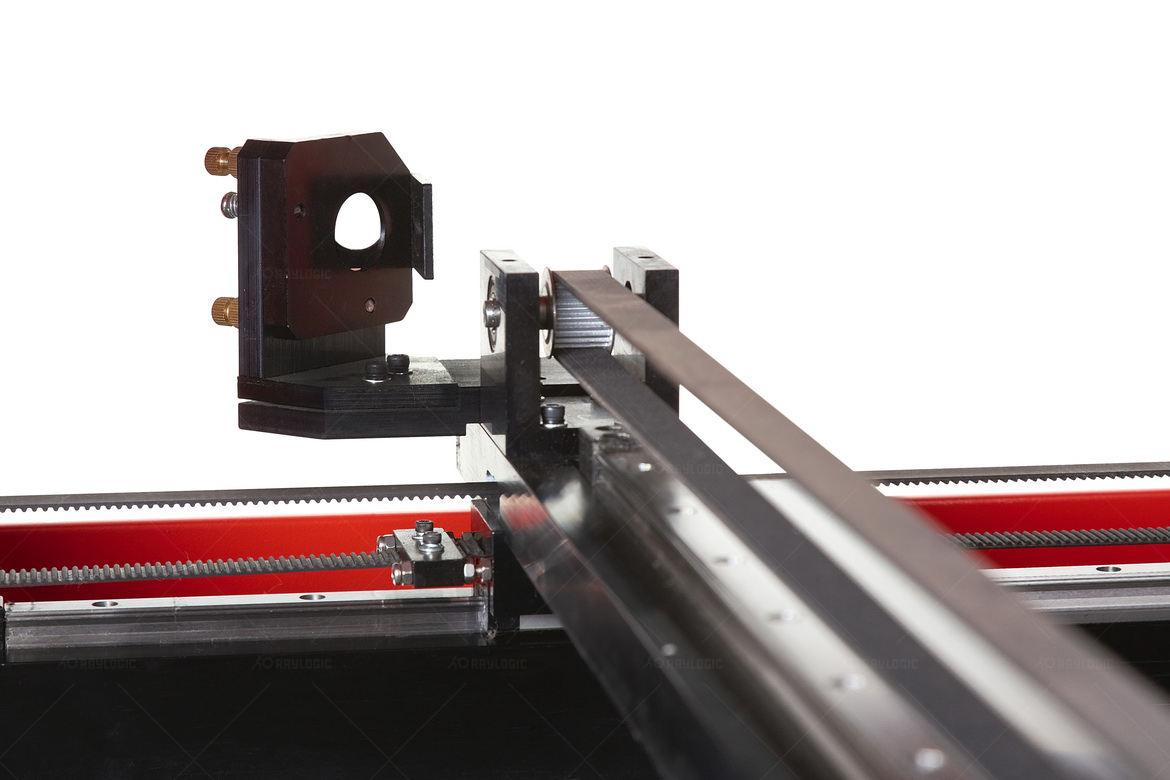

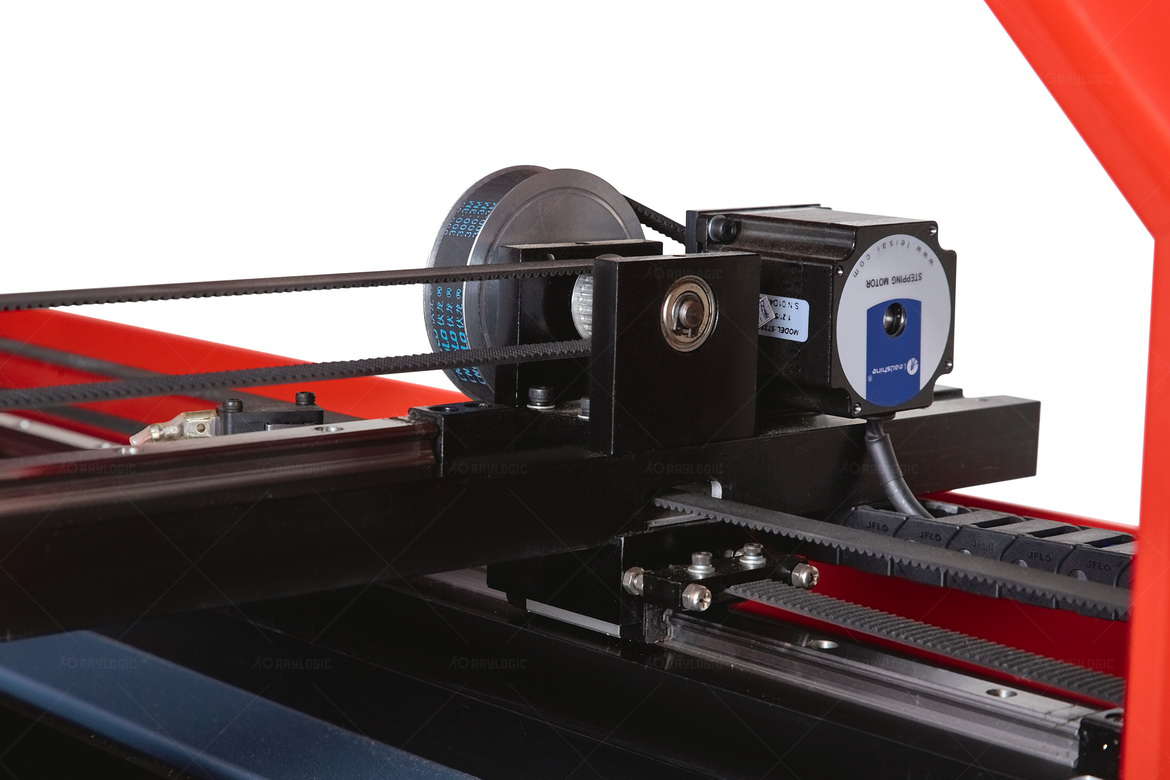

• Высокоточная механика: Станок построен на линейных рельсовых направляющих из закаленной стали. Это гарантирует отсутствие люфтов, минимальную погрешность позиционирования и плавность хода, что критически важно для чистовой гравировки и идеальных резов.

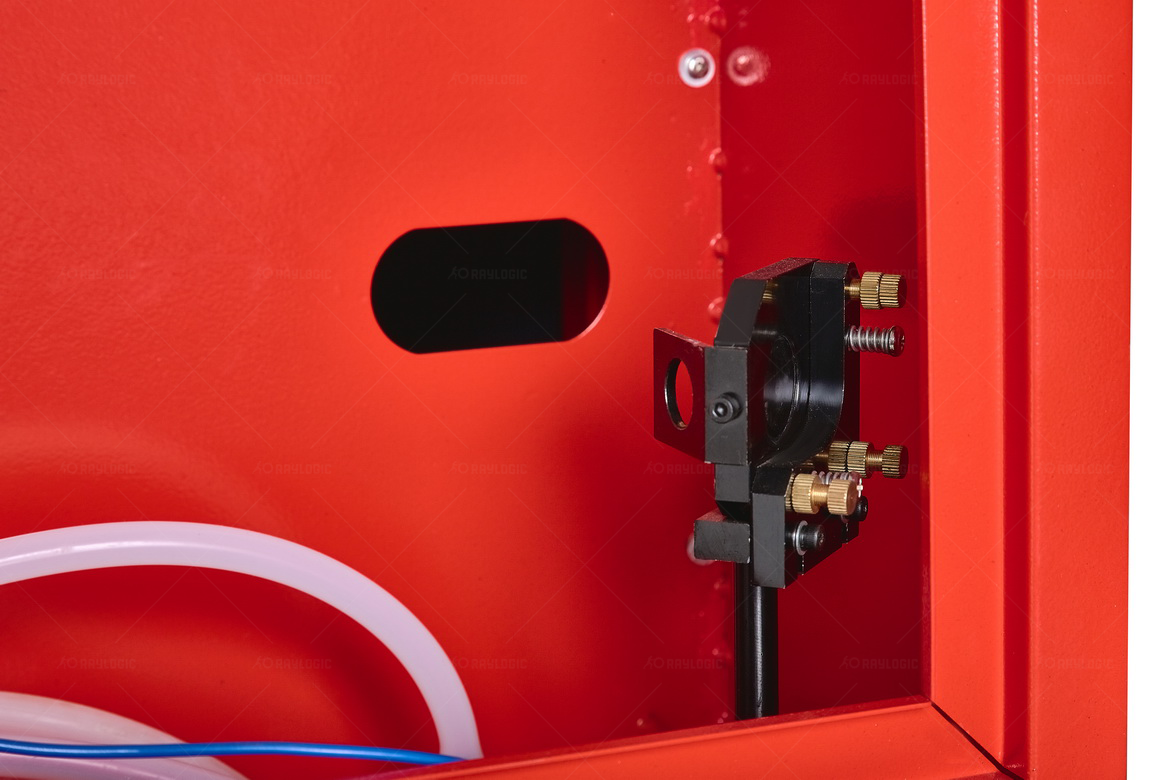

• Профессиональная оптика: В основе — линзы из селенида цинка (ZnSe), обеспечивающие минимальные потери мощности лазерного луча. Базовая длиннофокусная линза оптимальна для резки. Опционально доступна короткофокусная линза для ювелирной точности при гравировке мелких деталей.

Продуманная Комплектация и Полезные Опции

Производитель предусмотрел всё для эффективной и безопасной работы:

• Подъемный стол: Позволяет размещать габаритные объекты (мебель, столешницы).

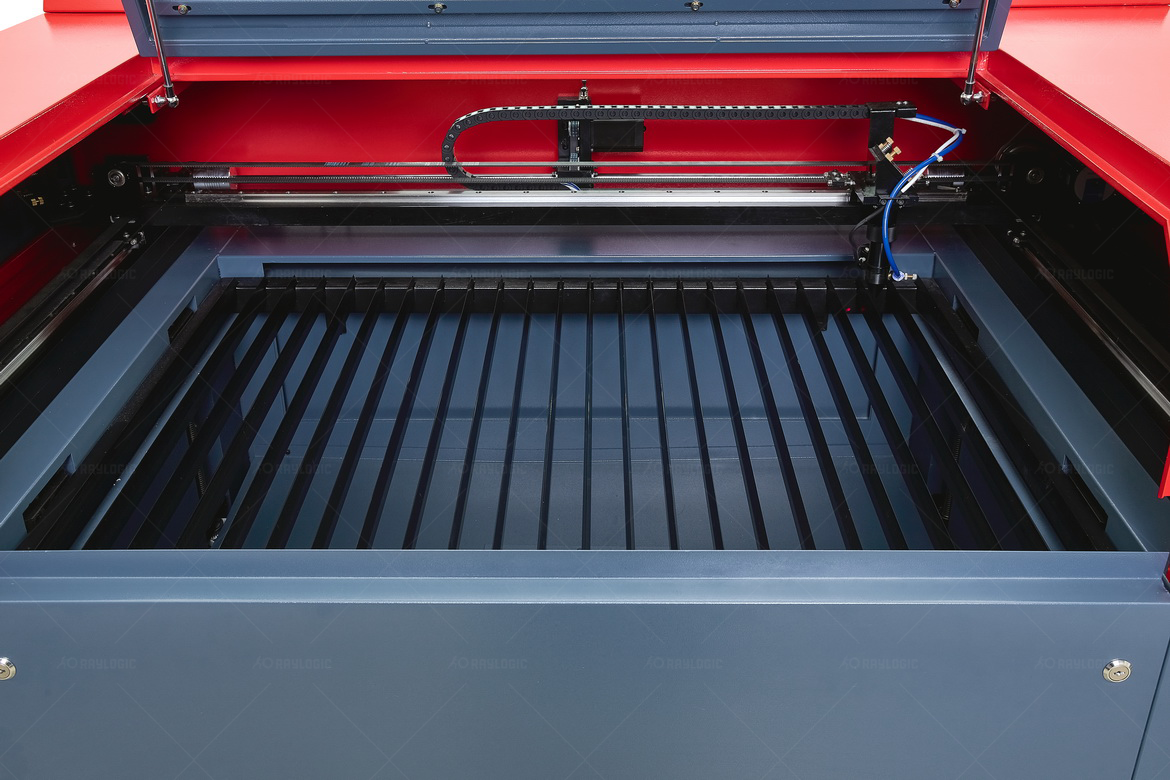

• Опциональные столы: Сотовый стол для идеальной обработки тонких и мягких материалов (кожа, картон), предотвращающий прожиг тыльной стороны. Реечный ромбовидный стол улучшает качество реза за счет отвода лазерного луча, предотвращая отражение и перегрев материала.

• Эффективное охлаждение: Возможность комплектации чиллером (от воздушного CW-3000 до мощного фреонового CW-5200) для поддержания стабильной температуры лазерной трубки, что продлевает ее ресурс.

• Мощная вытяжка: Центробежная система типа "ракушка" быстро удаляет продукты горения. Доступны дополнительные фильтры для очистки воздуха.

• Лазерный целеуказатель: Визуальное наведение для точного позиционирования заготовки.

• Практичная конструкция: Разборная рама упрощает транспортировку и монтаж станка в помещениях с узкими дверными проемами.

Лазерный станок Raylogic 11G — это не просто инструмент, а комплексное решение для бизнеса, творческой мастерской или производственного участка. Его отличительные черты — интеллектуальное управление через DSP-контроллер, проверенная надежность механики и адаптивность под любые задачи благодаря широкому выбору опций. Это инвестиция в качество, скорость и безграничный творческий потенциал.

Все характеристики

• Охлаждение лазерной трубки:

  Водяное

• Производитель лазерной трубки:

  Bill, Tongli, SPT, Yongli, Lasea, Chengdu, Shimodo R, Shimodo L, Reci

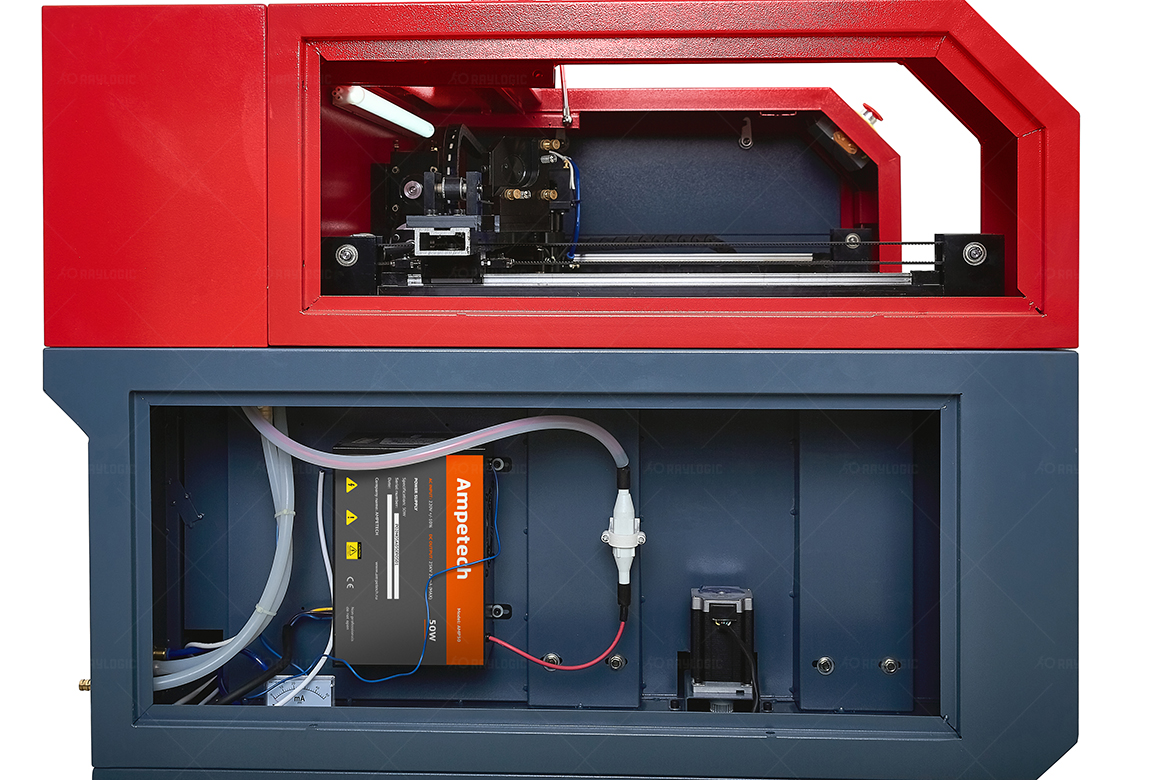

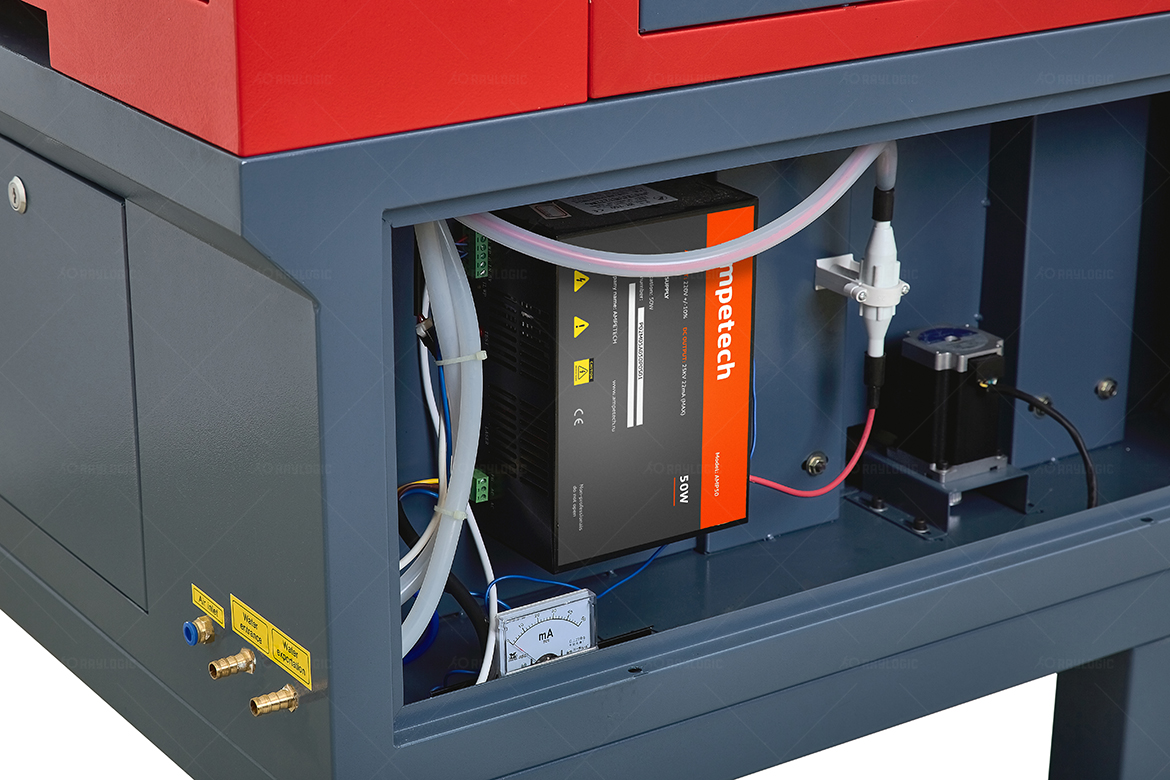

• Блок розжига:

  Ampetech (Россия/КНР)

• Высота подъема рабочего стола:

  250 мм

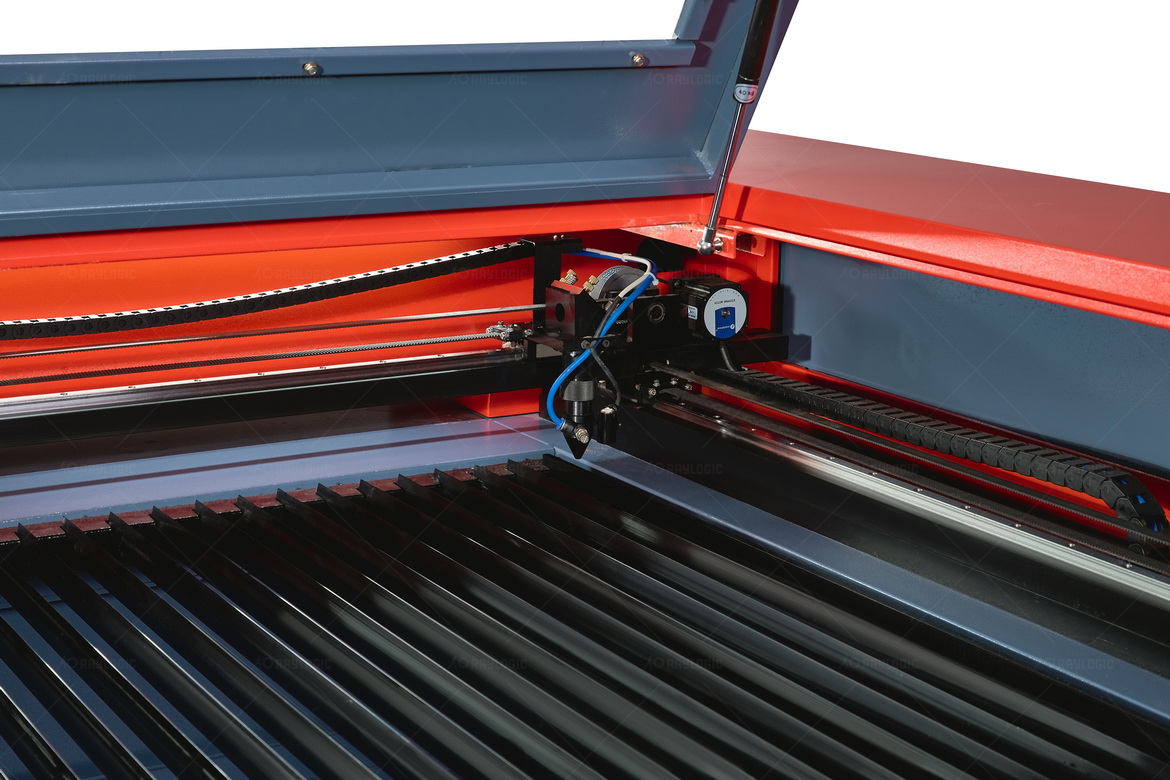

• Структура рабочей поверхности, стандартно:

  Ламели ромбовидной формы

• Дисплей:

  3.5" Цветной TFT LCD

• Подъемный стол(ось Z):

  Шаговый привод Leadshine, управляется из ПО, Винтовой на асинхронном моторе

• Сквозной стол:

  Верхнее отверстие - 20мм, Нижнее отверстие - 200мм

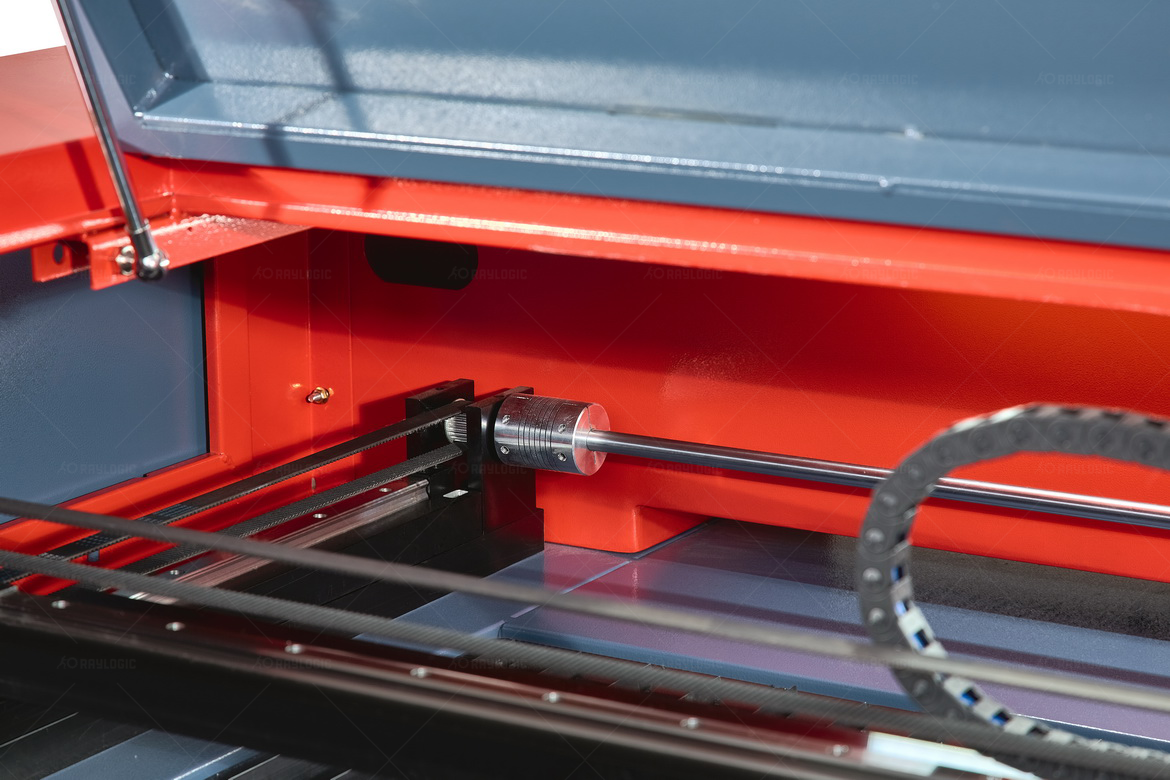

• Приводные винты оси Z:

  Синхронизированные катанные винты, 4шт

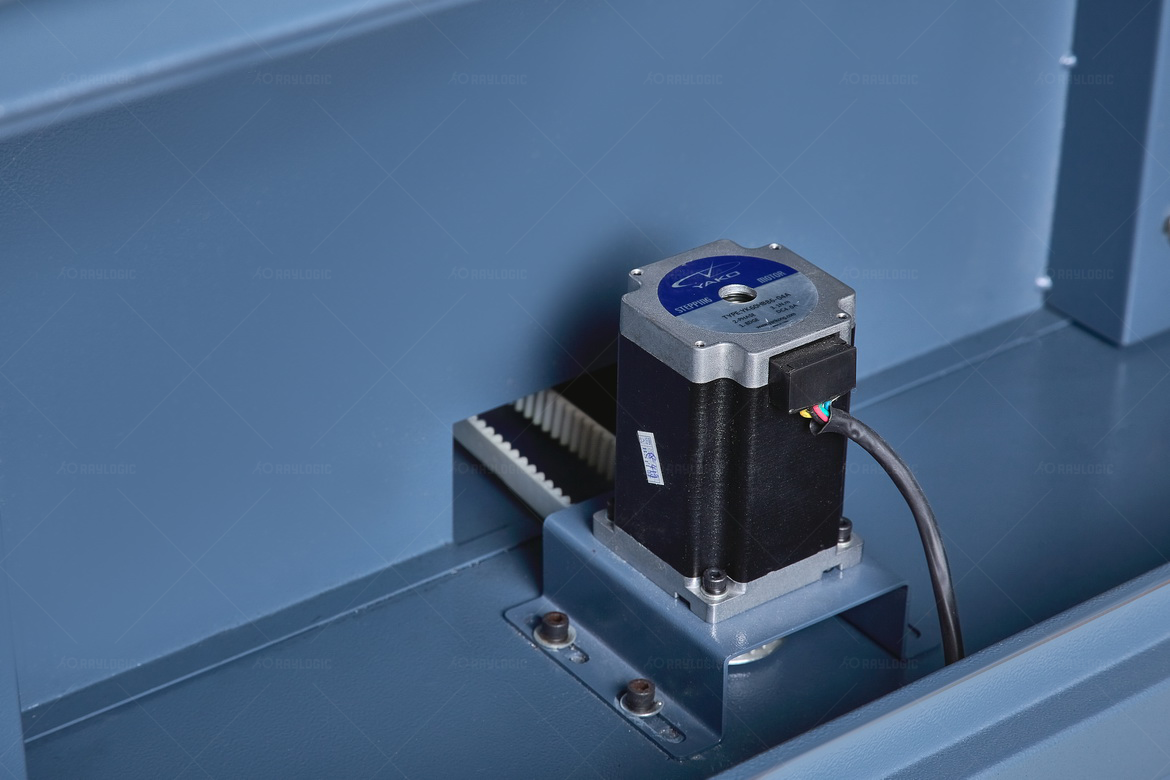

• Мотор оси Z:

  Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.8А

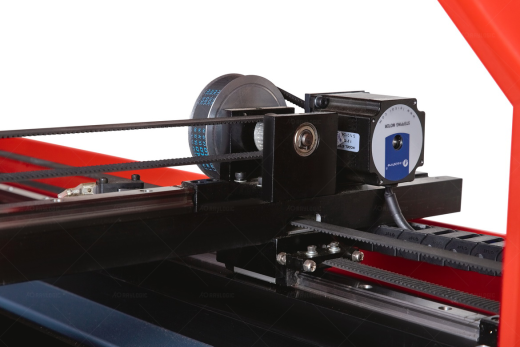

• Мотор оси X:

  Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.6А

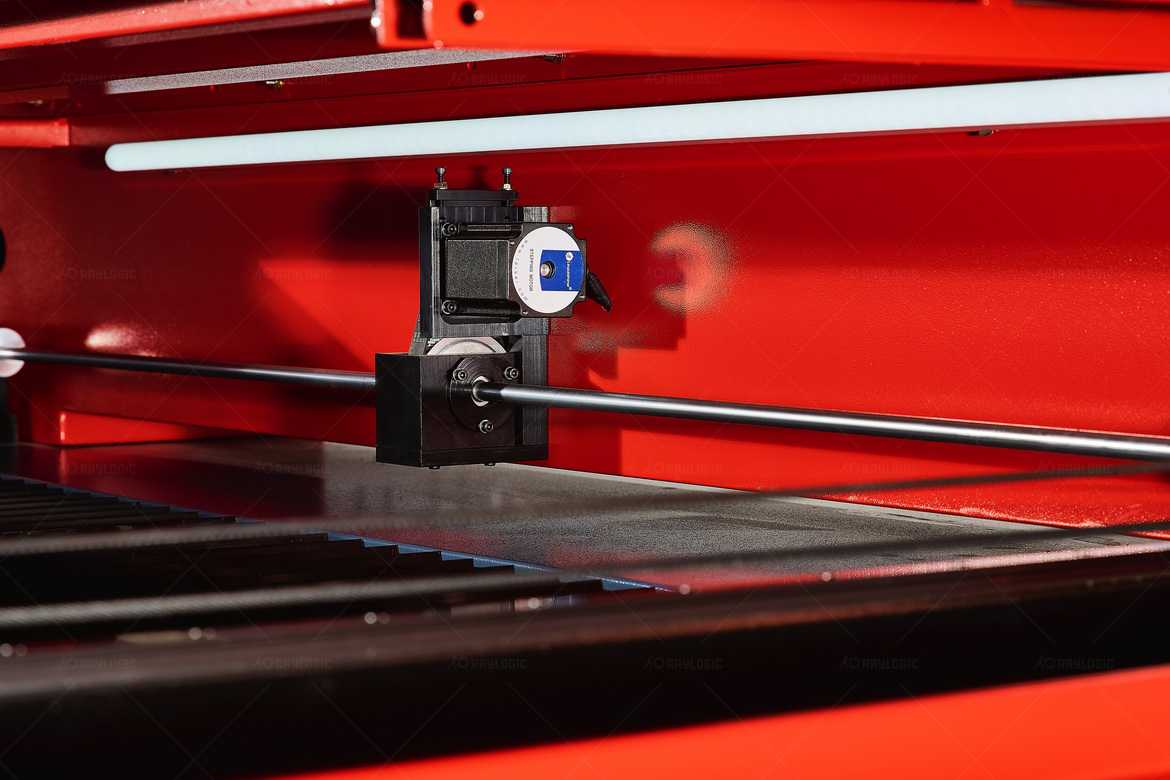

• Мотор оси Y:

  Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.8А

• Структура рабочей поверхности, опиционально:

  Металлические соты с армированием

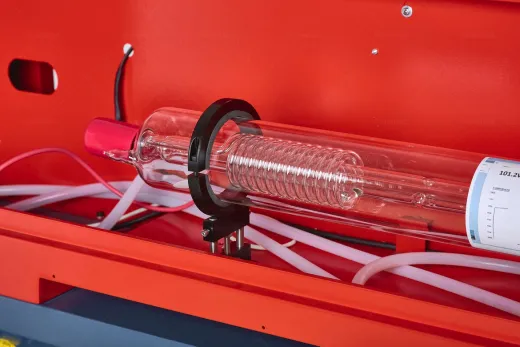

• Тип лазерной трубки:

  CO2

• Длина волны лазерной трубки:

  10,6 мкм

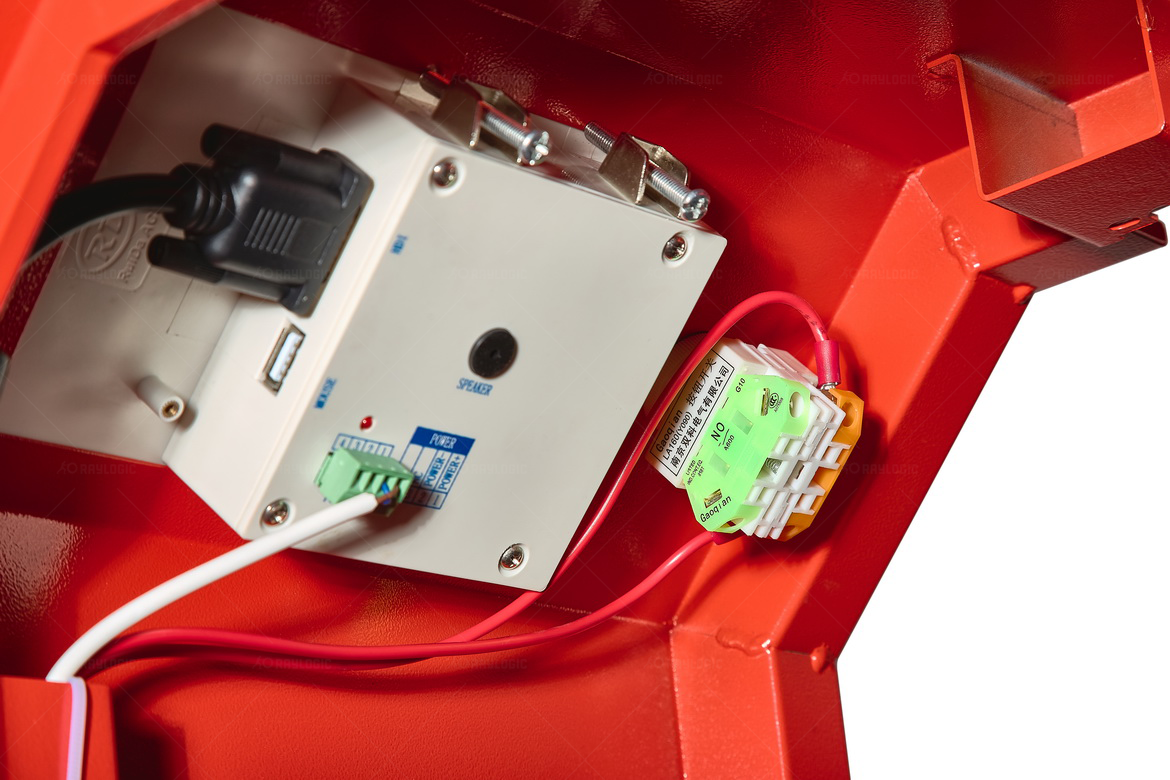

• Система управления:

  Ruida 6332G многозадачный DSP процессор

• Оптимальный теплоноситель:

  дистиллированная вода

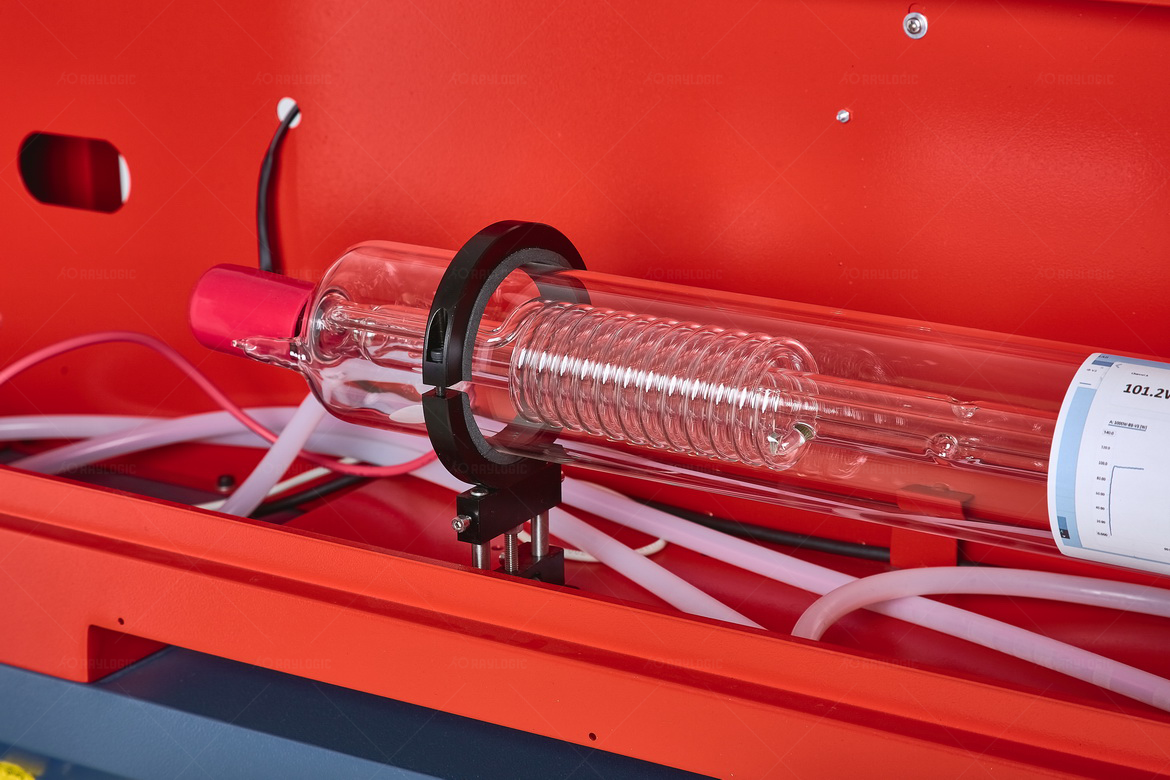

• Длина, диаметр лазерной трубки:

  820-850мм, 50мм

• Системы аварийной защиты:

  Кнопка экстренной остановки, Датчик протока воды, Концевые контактные датчики

• Системы комфортной эксплуатации:

  Включение компрессора галочкой из программы, на каждый отдельный слой, Управление подъемным столом из программного обеспечения, Смена высоты подъемного стола в одном задании может происходить многократно, Зональное разделение вытяжек для резки и гравировки, Протягивание длинномерных или рулонных материалов, Управление через сетевой кабель Ethernet-RJ 45, Считывание данных с USB Накопителя, Регулируемые крепления излучателя, Красный лазерный целеуказатель

• Материалы для обработки:

  акриловое стекло, ПЭТ, полистирол, двухслойные пластики, rowmark, оргстекло, абс пластики, фанера, дерево, МДФ, ДСП, картон для лекал, гофрокартон, электрокартон, монолитный поликарбонат, вспененный полистирол, полипропилен, полиэтилен, полиуретан, керамика, стекло, резина, бумага, дизайнерский картон, резина для печатей, хлопковая ткань

• Брэнды, используемых компонентов:

  Блоки розжига - Ampetech(Россия/КНР), Моторы и привода - Leadshine(КНР), Направляющие - PMI,HIWIN(Taiwan)

• Скорость гравировки:

  0-1000 мм

• Точность позиционирования:

  0,01 мм

• Количество лазерных трубок, стандартно:

  1 шт

• Срок службы излучателя (Данные завода изготовителя):

  до 2000 ч

• Редукторы осей XY:

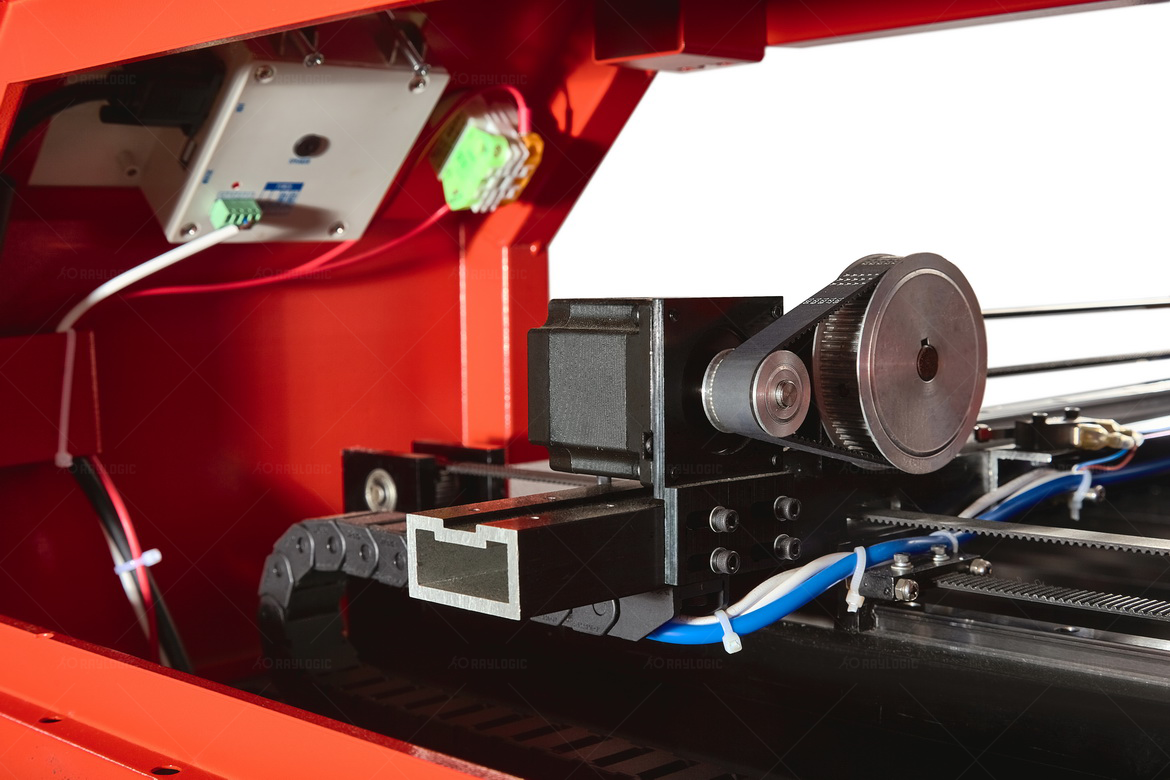

  Ременные, с фланцевым шкивом

• Привод оси X:

  Шаговый драйвер Leadshine

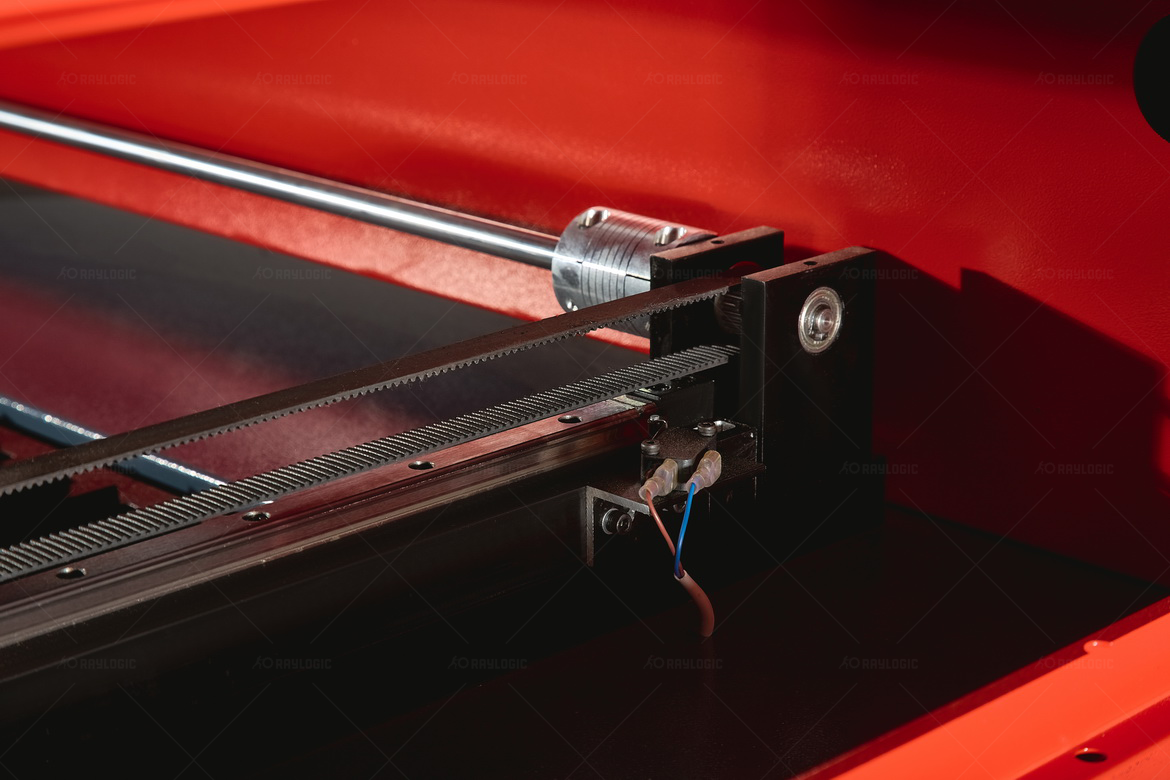

• Ремень оси X:

  Зубчатый армированный ремень шириной 16 мм

• Направляющая оси X:

  Стальная линейная направляющая квадратного профиля PMI,HIWIN(в зависимости от модификации)

• Привод оси Y:

  Шаговый драйвер Leadshine

• Ремень оси Y:

  Зубчатый армированный ремень шириной 16 мм

• Направляющие оси Y:

  Стальные линейные направляющие квадратного профиля PMI,HIWIN(в зависимости от модификации)

• Высота подъема(ось Z):

  250 мм

• Количество концевых датчиков:

  4 шт

• Тип концевых датчиков на Оси Z:

  контактные, 2 шт

• Порт передачи данных:

  USB кабель, USB флэш карта, Сетевой кабель ethernet rj-45(LAN), WIFI(Опция)

• Язык дисплея:

  Русский, Английский

• Объем памяти:

  128 МБ

• Типы допустимых файлов:

  PNG,GIF, BMP, JPEG, PNG, PLT, DXF, DWG, DST, AI, EPS, CDR

• Поддерживаемые операционные системы:

  Windows XP 32bit; Win 7,8,10

• Диаметр зеркал:

  25 мм

• Компоненты:

  Ampetech, Leadshine, PMI, HIWIN
