Введение
В современном производстве изделий из листового проката одним из наиболее востребованных способов придания формы остаётся гибка. Среди множества методов особое место занимает так называемая воздушная гибка (air bending), которая выполняется на листогибочных прессах (Press Brake). Данная технология широко применяется при работе с большой номенклатурой деталей – от штучного производства до серийных партий, где предъявляются стандартные (не повышенные) требования к качеству готовой продукции. В этой статье мы детально разберём суть процесса, условия его реализации, сильные и слабые стороны, а также дадим практические рекомендации по оптимизации.
Что такое воздушная гибка и при каких условиях она выполняется?

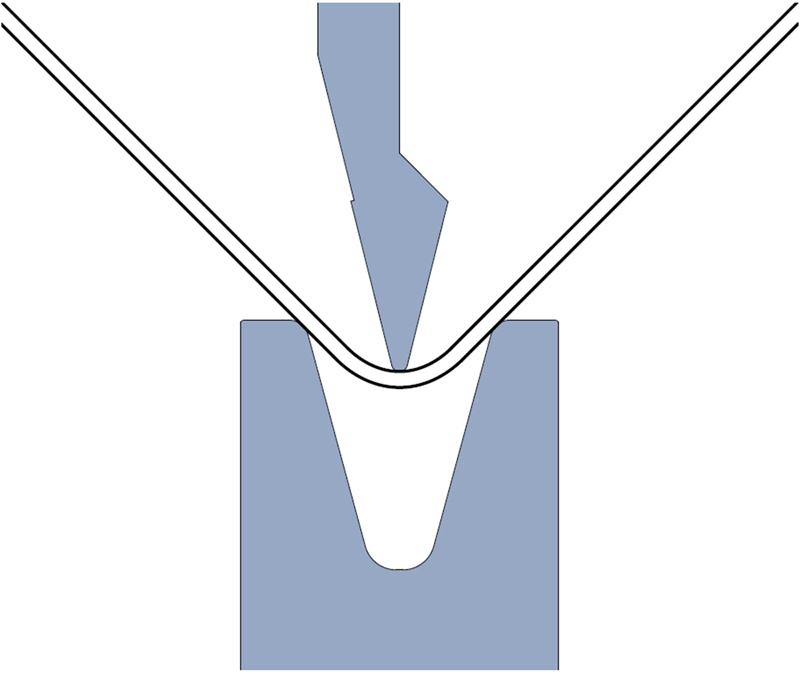

Воздушная гибка – это процесс деформирования листовой заготовки, при котором металл не полностью прижимается к внутренней полости матрицы, а как бы «зависает» в воздухе, касаясь лишь кромок матрицы и вершины пуансона. Такой подход принципиально отличается от других видов гибки (например, калибрующей или чеканной), где пуансон вдавливает материал до полного контакта с матрицей.
Для реализации воздушной гибки необходимо соблюдение трёх ключевых условий:
-
Углы рабочего инструмента – пуансон и матрица могут иметь угол заточки значительно меньше, чем требуемый конечный угол гибки детали. Например, используя пуансон и матрицу с углом 30°, реально получать углы от 30° до 180°.
-
Ширина раскрытия матрицы (V) – этот параметр обычно выбирается равным как минимум восьми толщинам обрабатываемого листа. Более широкое раскрытие снижает требуемое усилие, но увеличивает радиус гиба.
-
Минимальное воздействие на материал – в отличие от чеканной гибки, здесь нет интенсивного давления на заготовку, что уменьшает внутренние напряжения и риск повреждения поверхности.
Преимущества воздушной гибки: почему она стала стандартом
Популярность данного метода на листогибочных прессах объясняется совокупностью неоспоримых достоинств. Рассмотрим их подробно.
Гибкость производства
Имея в оснастке всего несколько типов пуансонов и матриц, предприятие способно решать широчайший спектр задач. Например, комплект инструмента с углом 30° позволяет гнуть заготовки под любым углом от 30° до 180° – достаточно лишь регулировать глубину внедрения пуансона в матрицу. Та же матрица подходит и для листов разной толщины: можно обрабатывать материал номинальной толщины, а также более тонкие заготовки без смены оснастки. Это кардинально сокращает время переналадки и складские запасы инструмента.
Высокая скорость выполнения операций
Современное оборудование в сочетании с особенностями воздушной гибки достигает впечатляющей производительности. Почему это происходит? Во-первых, требуется сравнительно небольшое усилие – механизмы пресса работают в щадящем режиме, что позволяет увеличивать скорость рабочего хода. Во-вторых, современные ЧПУ-системы способны превентивно компенсировать обратное пружинение материала, вычисляя необходимый перегиб. В результате реальная скорость обработки постоянно растёт без малейшего ущерба для качества деталей.
Низкое требуемое усилие и бережное отношение к металлу
Поскольку заготовка лишь касается кромок матрицы и вершины пуансона, а не продавливается на всю глубину, деформирующее усилие минимально. Это даёт несколько выгод:
-
возможность применять менее мощное (и, следовательно, более дешёвое) оборудование;
-
снижение нагрузки на станину пресса и гидравлическую систему;
-
уменьшение износа инструмента – рабочие поверхности служат в разы дольше даже при интенсивной эксплуатации.
Минимальные следы на деталях
Небольшое давление и низкое трение листа о матрицу позволяют получать изделия без заметных царапин, вмятин или задиров. Особенно это ценно при работе с окрашенным, полированным или нержавеющим листом. Если же требования к внешнему виду предельно высоки (например, для фасадных элементов), воздушную гибку можно выполнять с использованием защитных уретановых плёнок или специальных матриц с полимерным покрытием – тогда дефекты исключаются полностью.
Долговечность инструмента
Сочетание низкого усилия, уменьшенного трения и возможности использовать матрицы с увеличенными радиусами рабочих кромок обеспечивает исключительный ресурс оснастки. Качественные пуансоны и матрицы при своевременном обслуживании (чистка, смазка, контроль износа) выдерживают многие годы даже в режиме двух-трёхсменной работы.
Низкая себестоимость продукции
Все перечисленные плюсы в итоге складываются в главное преимущество – экономическую эффективность. Воздушная гибка не требует дорогих мощных прессов; высокая скорость даёт максимальную выработку на единицу времени; универсальность и долговечность инструмента сводят удельные затраты на оснастку к минимуму. В результате себестоимость одной детали оказывается заметно ниже, чем при использовании альтернативных методов формовки.
Недостатки воздушной гибки и способы их преодоления
Как и любая технология, воздушная гибка имеет ограничения. Однако большинство из них поддаются коррекции с помощью современных решений.
Невысокая точность по углу
Типичная погрешность повторяемости угла составляет около 45 угловых минут (0,75°). Для многих изделий (кронштейны, корпуса, элементы каркасов) это допустимо. Однако для ответственных узлов может потребоваться большая точность. Снизить ошибку можно двумя путями:
-
совершенствование оборудования – использование прессов с компенсацией прогиба стола, лазерными системами контроля угла и сервогидравликой;
-
повышение качества металла – требование от поставщика стабильной толщины, однородного химического состава и правильной термообработки.
Неидеальная форма профиля
При воздушной гибке линия борта и сам изгиб представляют собой не строгую дугу окружности, а кривую, близкую к эллипсу. Радиус гибки оказывается переменным – от центра к краям он меняется. Кроме того, повторяемость профиля от детали к детали не абсолютна. На практике это редко является проблемой, поскольку на большинстве чертежей радиус изгиба указывается как справочный размер, обеспечиваемый инструментом по умолчанию.
Обратное пружинение (springback)
Все характерные признаки воздушной гибки – высокая скорость, низкое усилие, произвольный радиус пуансона, широкая матрица – не способствуют уменьшению эффекта обратного пружинения. После снятия нагрузки металл стремится вернуться в исходное состояние, что искажает конечный угол. Методы борьбы те же, что и при повышении точности: использование ЧПУ с функцией перегиба (overbending), применение гидравлических компенсаторов, а также корректировка инструмента.
Ограничение по минимальному борту и деформация отверстий
Поскольку условие V ≥ 8t (где t – толщина металла) является определяющим для классической воздушной гибки, возникает проблема: для формирования узкой полки или гиба вблизи отверстия просто не хватает места. Широкое раскрытие матрицы не позволяет подвести заготовку достаточно близко к кромке. Если требования к конструкции не удаётся выполнить, приходится отступать от канонов:
-
использовать матрицы с меньшим раскрытием (но тогда вырастет усилие и снизится универсальность);
-
применять матрицы с подвижными сегментами (переменное V);
-
либо переходить к другому типу гибки – например, калибрующей или ротационной.
В целом, если качество деталей настолько высокое, что воздушная гибка не справляется, приходится жертвовать её преимуществами и выбирать более сложное оборудование с большим воздействием на материал.
Рекомендации по практическому применению
Для успешного внедрения воздушной гибки в производство следует придерживаться нескольких правил:
-
Правильно выбирайте раскрытие матрицы. Оптимальное значение V = 8…12×t. Для тонких листов (до 2 мм) можно использовать V = 6×t, но будьте готовы к увеличению усилия.
-
Контролируйте обратное пружинение – делайте пробные гибы, измеряйте угол, корректируйте глубину хода пуансона.
-
Используйте инструмент с углом меньше желаемого на 2–3°, чтобы компенсировать упругий отскок.
-
При высоких требованиях к внешнему виду применяйте защитные плёнки или матрицы с полиуретановым покрытием.
-
Регулярно обслуживайте оснастку – очищайте от грязи и стружки, проверяйте заточку, смазывайте направляющие.
Заключение
Воздушная гибка – это золотая середина между производительностью, универсальностью и экономичностью. При умеренных требованиях к точности и внешнему виду она не имеет равных среди других методов листовой формовки. Современное оборудование с ЧПУ и системами компенсации позволяет нивелировать большинство недостатков – в первую очередь, погрешность угла и обратное пружинение. Зная условия, сильные и слабые стороны технологии, инженер-технолог сможет оптимально спроектировать оснастку и режимы обработки для любой партии деталей – от единичных прототипов до крупных серий.
