MetalTec HBC 90/2500 Листогибочный пресс с ЧПУ 4+1 MT-15

Листогибочный пресс с ЧПУ HBC 90/2500 4+1 MT-15: гидравлическая точность и производительность

В современном машиностроении и металлообработке требования к точности гибки листового металла постоянно растут. Серийное производство нуждается в оборудовании, которое обеспечивает не только высокую скорость, но и безупречную повторяемость геометрии каждой детали. Гидравлические синхронизированные листогибочные станки с числовым программным управлением стали стандартом для предприятий, где качество гиба напрямую влияет на конечный продукт.

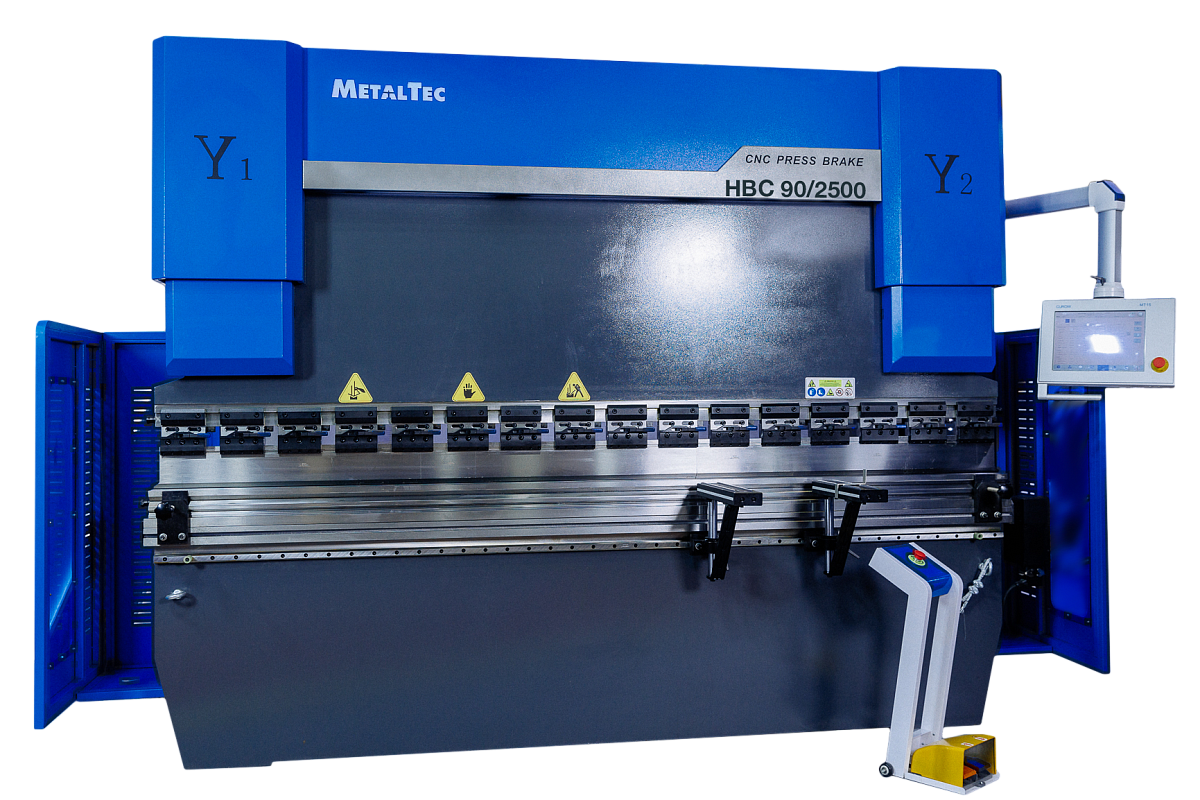

Листогибочный пресс с ЧПУ HBC 90/2500 — это гидравлическая машина, спроектированная для гибки листового металла по всей рабочей длине либо сегментно, с возможностью программирования сложных конфигураций. Станок относится к классу синхронизированного оборудования, где параллельность рабочих балок контролируется в реальном времени через систему ЧПУ, сервогидравлику и высокоточные датчики положения.

Технические характеристики: усилие, длина гиба и рабочие параметры

Модель HBC 90/2500 оснащена гидравлической системой, развивающей усилие 90 тонн, что позволяет работать с листовым металлом значительной толщины. Максимальная длина гиба составляет 2500 мм — этого достаточно для большинства типовых задач в производстве корпусных деталей, воздуховодов, элементов мебели и строительных конструкций.

Расстояние между колоннами — 1980 мм, глубина зева — 300 мм, ход пуансона — 200 мм, а высота открытия достигает 440 мм. Эти параметры обеспечивают свободный доступ к заготовке и возможность гибки деталей с высокими бортами.

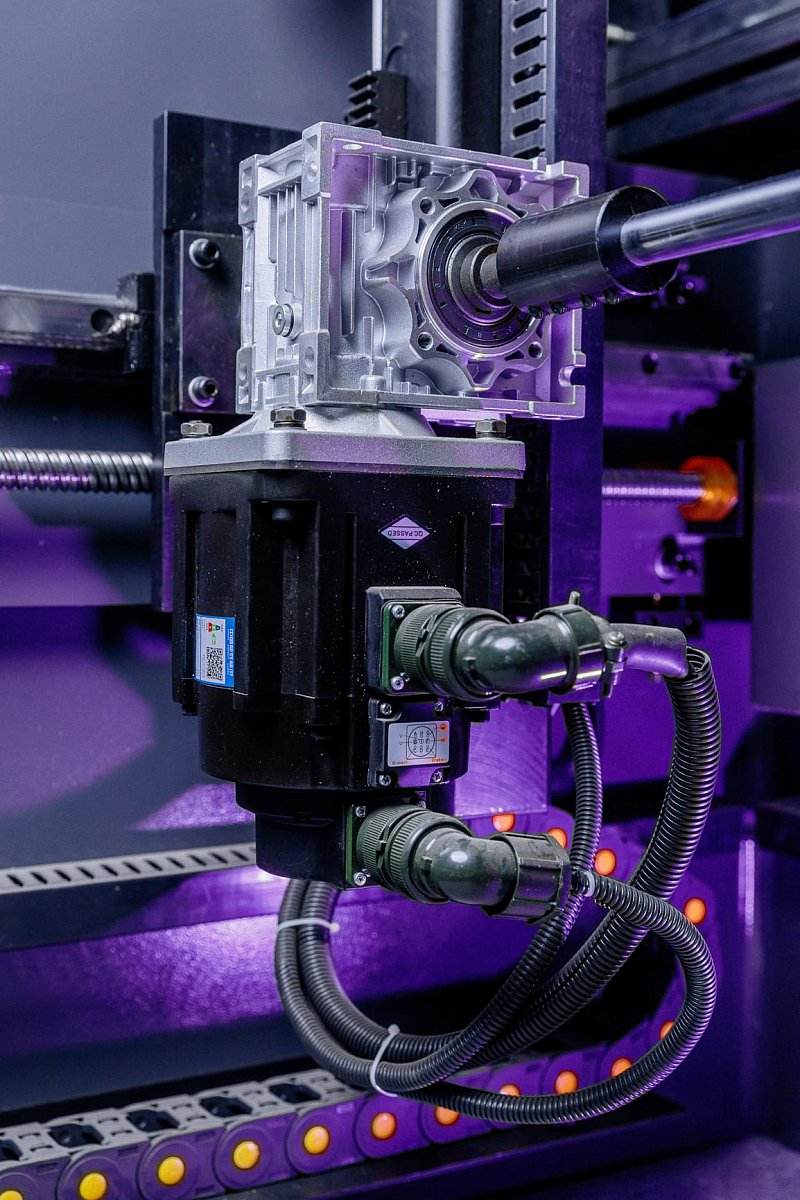

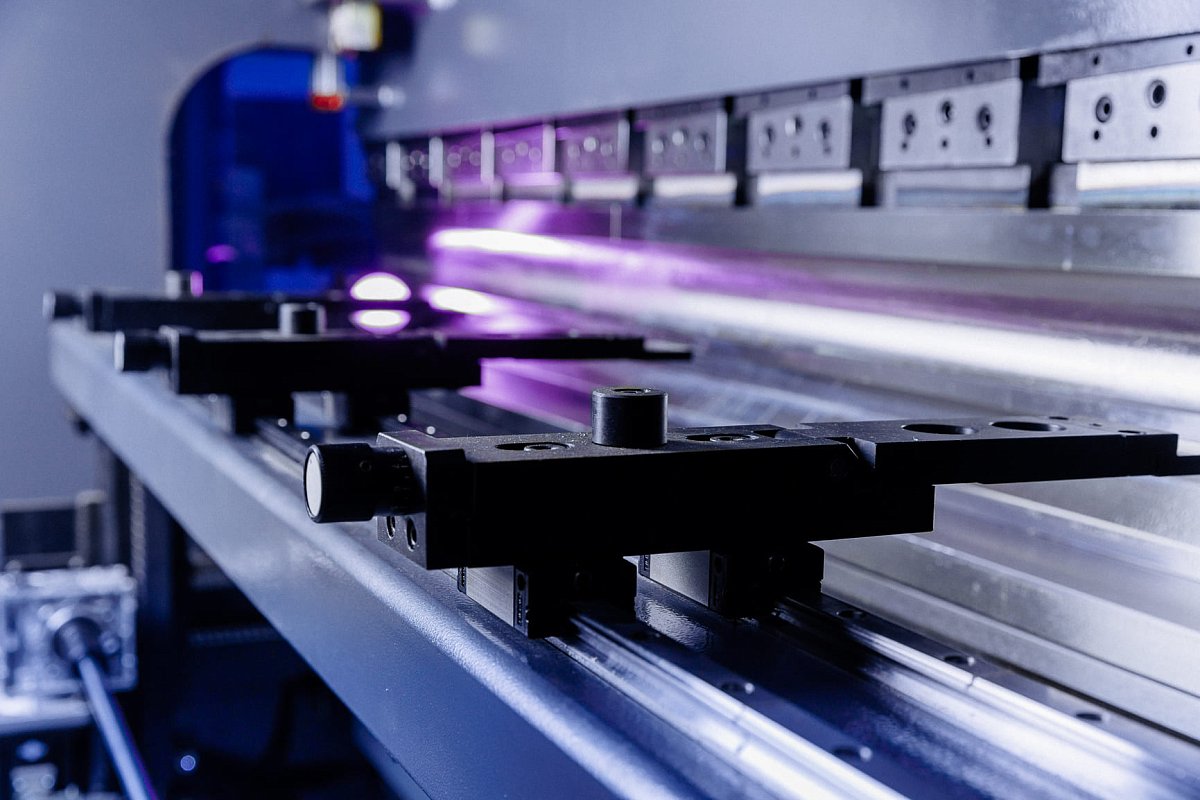

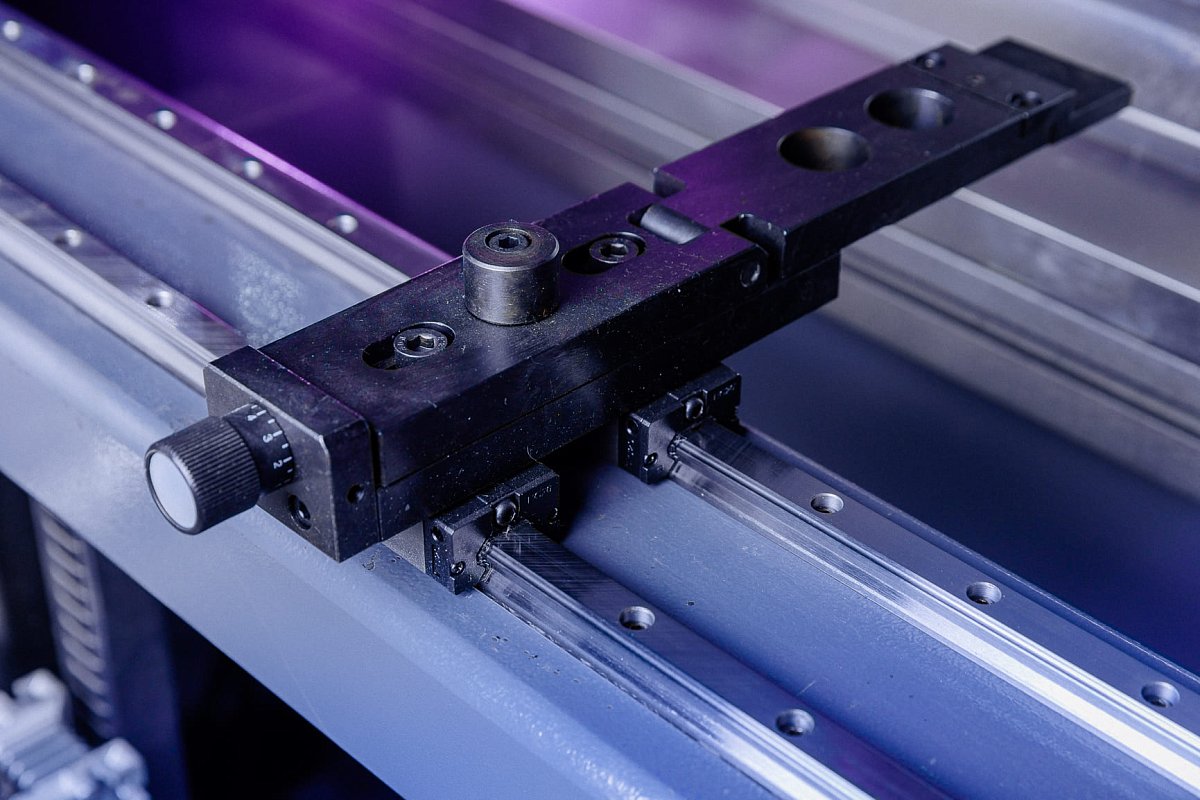

Задний упор имеет ход 600 мм по оси X (к оператору / от оператора) и работает по оси R (вертикальное перемещение). Точность позиционирования упоров составляет 0,01 мм, что критически важно для повторяемости размеров при серийной гибке.

Скоростные характеристики станка впечатляют:

• скорость подвода — 160 м/мин;

• рабочая скорость гибки — 14 м/мин;

• скорость возврата — 140 м/мин.

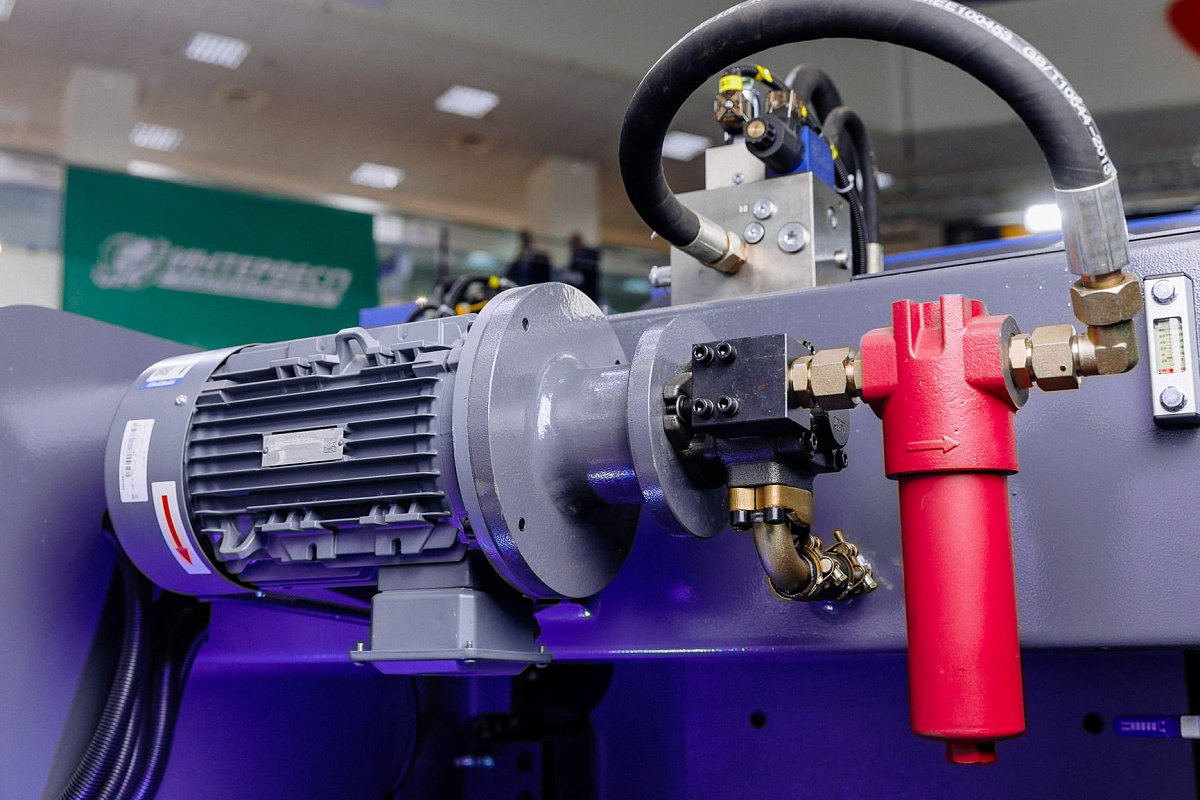

Главный двигатель Siemens мощностью 7,5 кВт с частотой вращения 1440 об/мин обеспечивает стабильную работу гидравлической системы в любых режимах.

Габаритные размеры станка: 2800 × 1700 × 2500 мм, масса — 6000 кг.

Система управления ЧПУ MT-15: интеллект в каждой оси

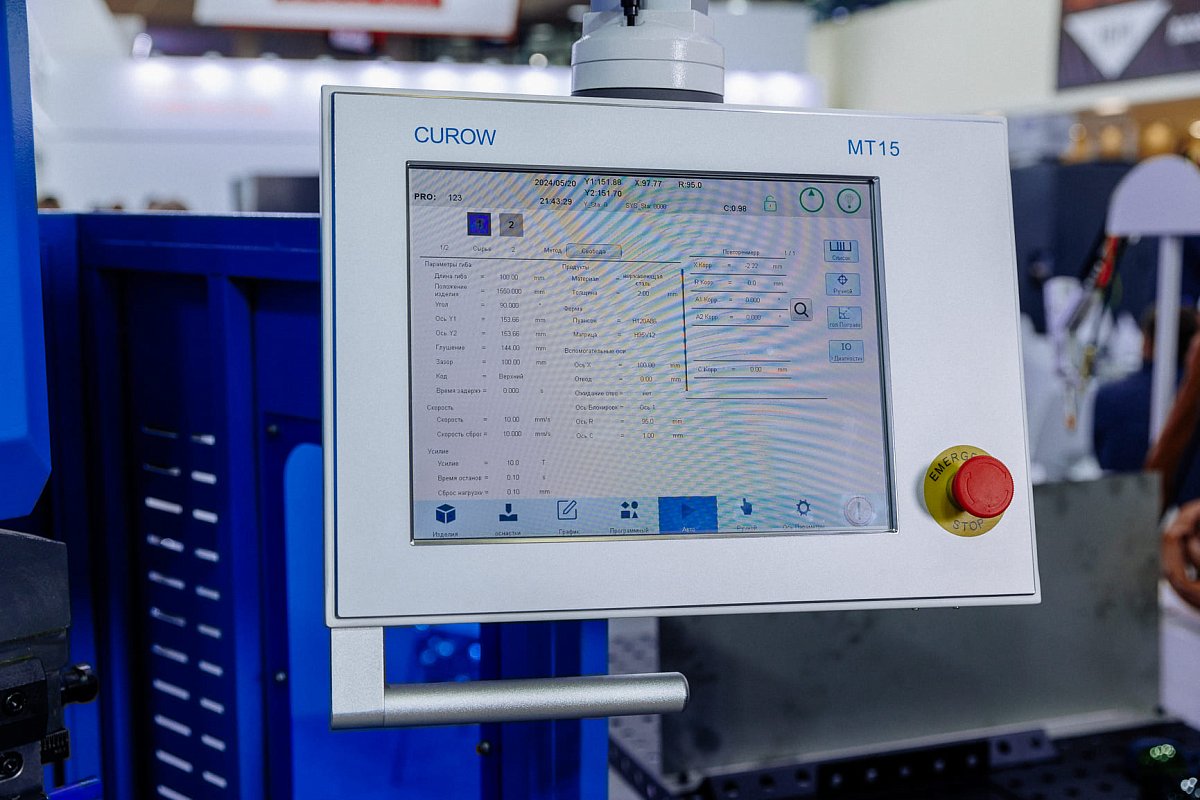

Сердцем листогибочного пресса HBC 90/2500 является промышленная система управления с ЧПУ MT-15. Это сенсорный контроллер с 15-дюймовым полноцветным дисплеем высокого разрешения, который управляет четырьмя основными осями (Y1, Y2, X, R) плюс осью компенсации прогиба — итого 4+1 осей.

Система MT-15 поддерживает управление до 8 осей (Y1, Y2 и 6 вспомогательных), что делает станок гибким инструментом для самых разных задач гибки.

Ключевые возможности ЧПУ MT-15:

• Усовершенствованный алгоритм управления по оси Y — идеально подходит для производительной работы на серийных производствах;

• Поддержка сервосвязи и аналогового управления;

• Периферийный интерфейс SB для подключения внешних устройств;

• 25 рабочих этапов в одной программе;

• Хранение до 100 программ гибки;

• Гибка под свободным углом — возможность программирования произвольных углов без замены инструмента.

Такая система управления значительно экономит время на программирование и переналадку, синхронизируя все рабочие оси пресса и обеспечивая высокую производительность даже при частой смене номенклатуры.

Прецизионные оптические линейки GIVI MISURE: точность до микрона

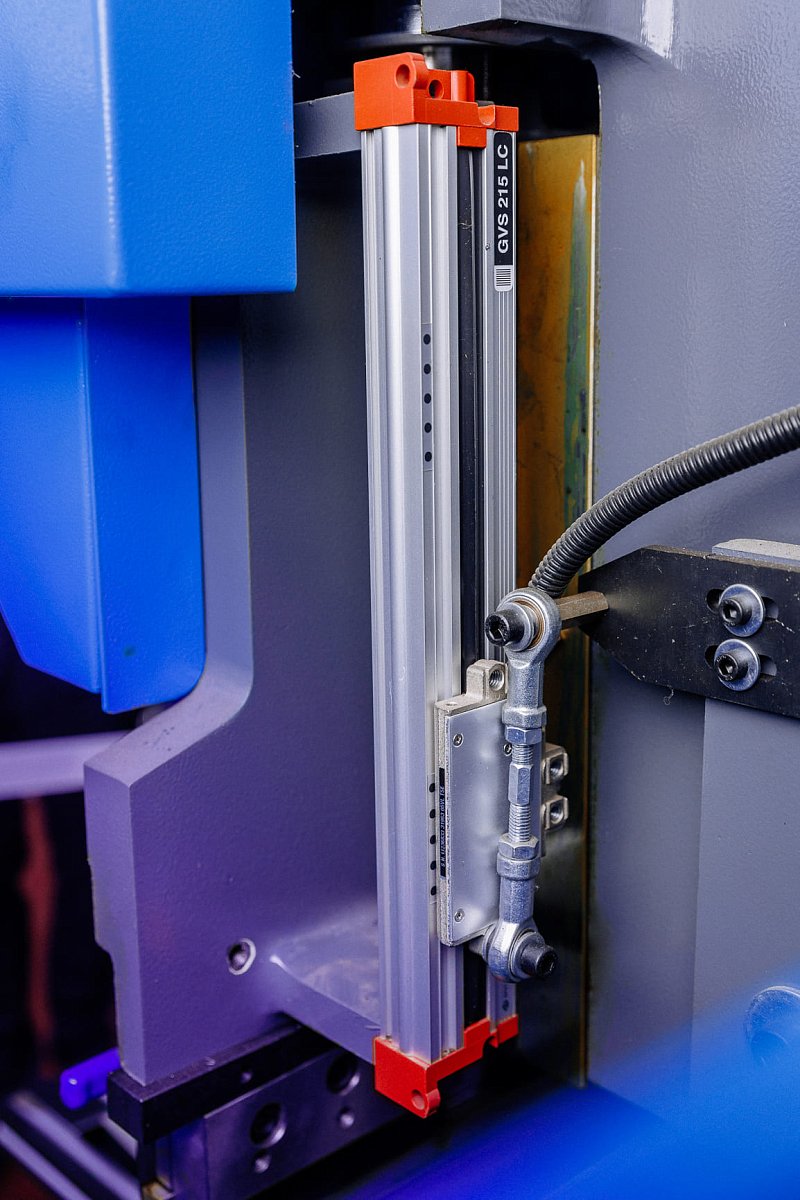

Одной из важнейших особенностей листогибочного пресса HBC 90/2500 являются прецизионные оптические линейки GIVI MISURE (Италия) класса PREMIUM. Эти линейки измеряют положение верхней балки и обеспечивают синхронизацию её работы.

Точность позиционирования достигает ± 0,005 мм по осям Y1 и Y2. Это означает, что параллельность верхней балки относительно стола сохраняется с микронной точностью на всём протяжении рабочего хода. Для производства ответственных деталей, где каждый градус угла гиба имеет значение, такая точность становится конкурентным преимуществом.

Сервогидравлическая система Bosch-Rexroth: немецкая надёжность

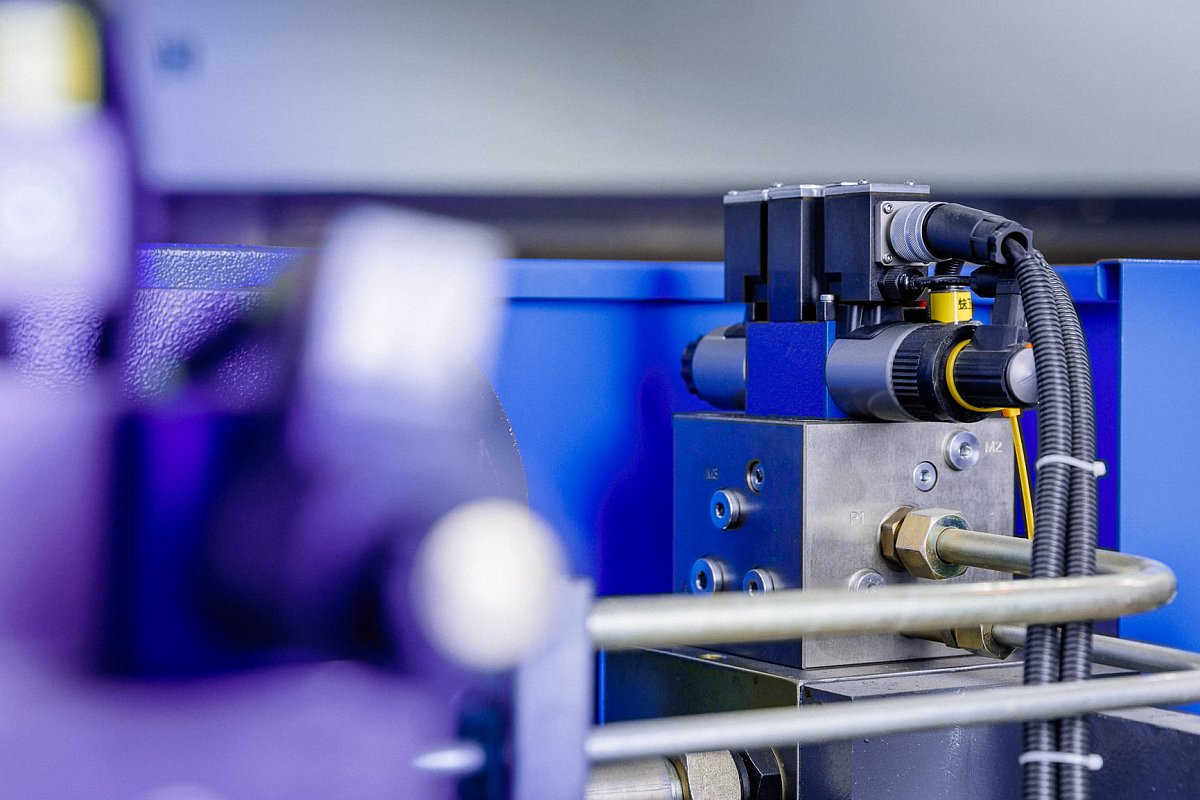

Гидравлическая система листогибочного пресса HBC 90/2500 построена на компонентах Bosch-Rexroth (Германия) — мирового лидера в области гидравлики.

Полная сервогидравлическая синхронизация обеспечивает максимальную точность изгиба и повторяемость благодаря постоянному контролю и корректировке параллельности балок. Система ЧПУ совместно с сервогидравликой, оптическими линейками и энкодерами создаёт замкнутый контур управления, где каждое отклонение мгновенно компенсируется.

Гидравлическая помпа SUNNY (США) гарантирует надёжную работу системы за счёт высоких эксплуатационных показателей. Клапаны Bosch-Rexroth, уплотнительные кольца PARKER (США) и фитинги гидравлических трубок EMB (Германия) дополняют картину бескомпромиссного качества комплектующих.

Электромеханическая компенсация прогиба: равномерный угол по всей длине

При гибке длинных заготовок возникает физическая проблема: гибочные балки, зафиксированные к станине по краям, в процессе гиба испытывают упругую деформацию в центральной части. В результате длинные детали сгибаются неравномерно — посередине угол гиба получается меньше, чем по краям.

Для решения этой задачи на листогибочном прессе HBC 90/2500 установлена электромеханическая система компенсации прогиба (бомбирование). Этот механизм компенсирует прогиб балки, позволяя получить качественный гиб с постоянным углом по всей длине заготовки.

Компенсация прогиба на данной модели — моторизированная и автоматическая, что исключает необходимость ручной настройки и гарантирует стабильный результат от детали к детали.

Быстросменный инструмент PROMECAM: гибкость и скорость переналадки

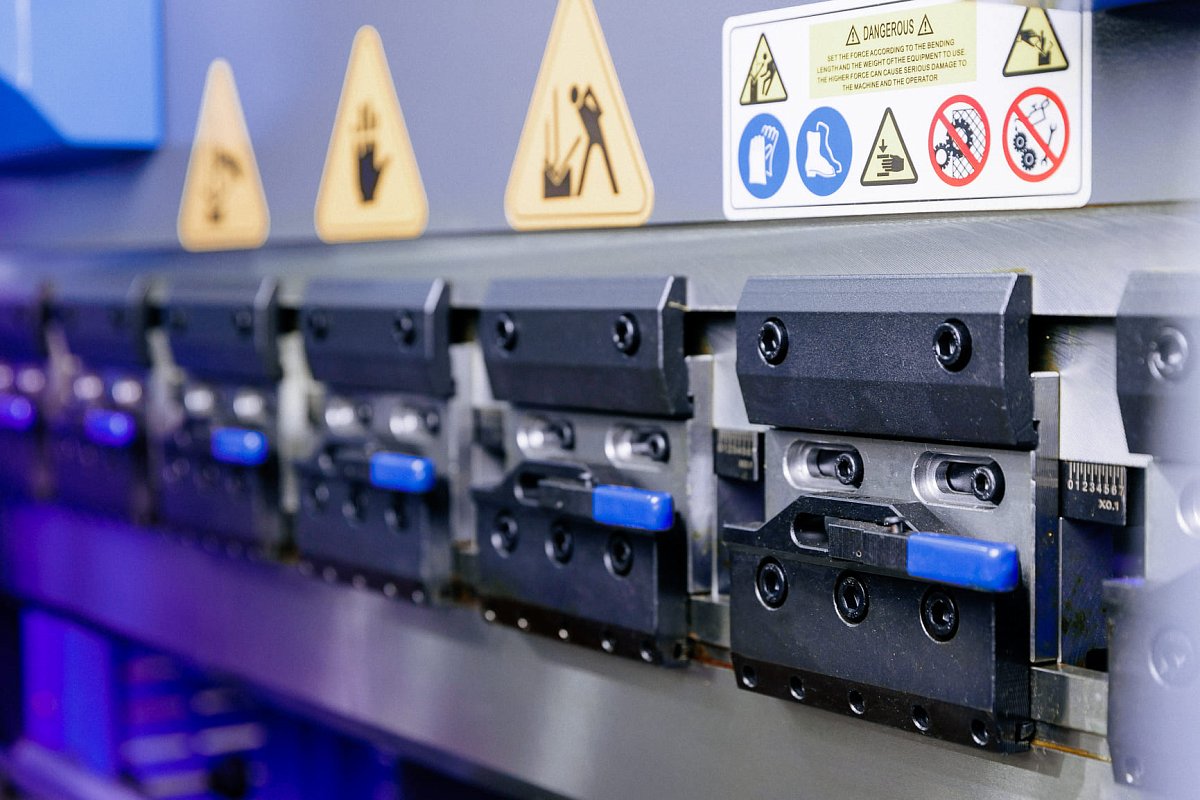

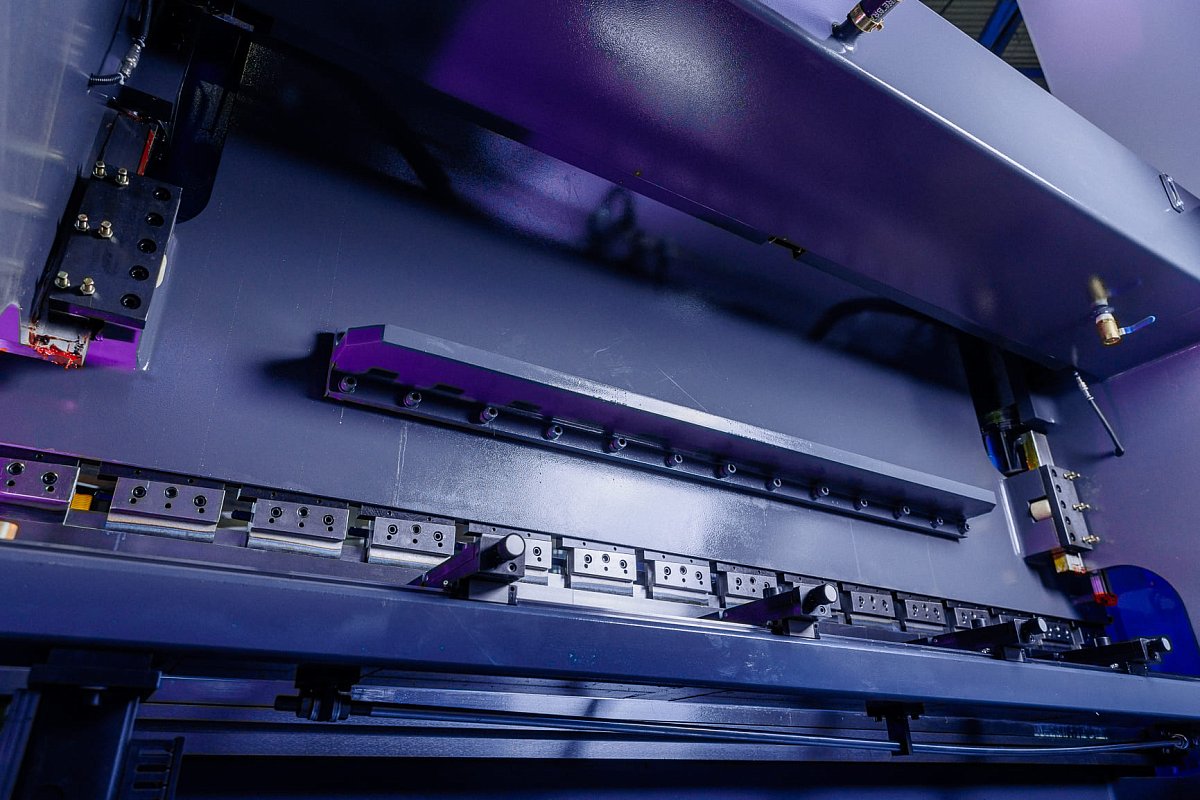

Станок оснащён быстросменной системой фиксации инструмента типа PROMECAM (Европа / Япония). Эта система особенно эффективна при гибке небольших заготовок сложной формы, когда требуется одновременная установка нескольких разных сегментов пуансонов.

Быстрая смена инструмента сокращает время переналадки между партиями, что критически важно для серийного производства с широкой номенклатурой изделий. Оператор может оперативно переходить от гибки одной детали к другой без длительных простоев.

Компоненты мирового уровня: Siemens, Schneider, HIWIN

Листогибочный пресс HBC 90/2500 комплектуется исключительно компонентами ведущих мировых брендов:

• Главный двигатель Siemens (Германия) — серия BEIDE, произведённая на дочернем предприятии Siemens Standard Motors Ltd. (SSML) в соответствии со стандартами IEC и GB;

• Электрокомпоненты Schneider (Франция) — надёжные и долговечные;

• Шариковинтовые пары и линейные направляющие HIWIN (Тайвань) — высокая точность и плавность перемещений;

• Пульт ножного привода (педаль) KACON (Южная Корея).

Такая комплектация гарантирует долгий срок службы оборудования, минимальные простои на ремонт и стабильное качество гибки на протяжении многих лет эксплуатации.

Область применения: от машиностроения до медицинской техники

Гидравлический листогибочный пресс HBC 90/2500 с ЧПУ MT-15 находит применение практически в любой отрасли, где требуется гибка листового металла:

• Машиностроение — детали кузовов, рамы, кронштейны;

• Судостроение и аэрокосмическая отрасль — обшивка, силовые элементы;

• Производство мебели — офисная мебель, лабораторные столы, медицинская техника и мебель;

• Системы вентиляции и кондиционирования — воздуховоды, короба;

• Строительство — элементы напольных покрытий, лестницы, двери, лифтовые кабины;

• Электротехника — корпуса электрошкафов, щитового оборудования;

• Кожухи и короба для любого вида оборудования и машин;

• Бытовая техника и декоративные изделия.

Универсальность станка позволяет использовать его как в крупносерийном производстве, так и в единичном изготовлении сложных деталей.

Расчёт усилия гибки: практические формулы

Для правильного выбора режимов гибки на листогибочном прессе HBC 90/2500 важно понимать зависимость требуемого усилия от параметров заготовки. Базовая формула расчёта усилия на 1 метр длины гиба:

F = (1,42 × TS × S² × L) / (1000 × V)

где:

• F — требуемое усилие (тоннаж), тонн;

• TS — предел прочности материала, кг/мм²;

• S — толщина листа, мм;

• L — длина гибки, мм;

• V — открытие матрицы, мм.

Внутренний радиус гиба рассчитывается по формуле:

R = (5 × V) / 32

Эти расчёты помогают оператору правильно подобрать инструмент и режимы, исключая перегрузку оборудования и брак.

Преимущества листогибочного пресса HBC 90/2500 в серийном производстве

Подводя итог, можно выделить ключевые конкурентные преимущества данной модели:

1. Высокая точность — оптические линейки GIVI MISURE с точностью ±0,005 мм и сервогидравлическая синхронизация обеспечивают безупречную геометрию гиба.

2. Производительность — скоростные характеристики (подвод 160 м/мин, возврат 140 м/мин) и интеллектуальная система ЧПУ MT-15 сокращают цикл обработки.

3. Гибкость — 4+1 осей, быстросменный инструмент PROMECAM и хранение до 100 программ позволяют быстро переналаживаться под новую номенклатуру.

4. Надёжность — компоненты Bosch-Rexroth, Siemens, Schneider, HIWIN и Parker гарантируют долгий срок службы.

5. Качество гиба — электромеханическая компенсация прогиба обеспечивает равномерный угол по всей длине заготовки даже при гибке длинномерных деталей.

Заключение

Гидравлический листогибочный пресс с ЧПУ HBC 90/2500 4+1 MT-15 представляет собой современное высокотехнологичное оборудование, сочетающее немецкую гидравлику, итальянскую прецизионную оптику, тайваньские направляющие и интеллектуальную систему управления. Усилие 90 тонн и рабочая длина 2500 мм делают его универсальным решением для предприятий металлообработки, машиностроения, строительной индустрии и производства мебели.

Инвестиции в такое оборудование окупаются за счёт снижения брака, сокращения времени переналадки и возможности выпуска сложных изделий с высокой повторяемостью. Для предприятий, стремящихся к повышению качества и производительности, листогибочный пресс HBC 90/2500 становится надёжным партнёром на долгие годы.
