Введение: почему согнутая деталь не держит форму?
Каждый, кто работал с листовым металлом на гибочном прессе, сталкивался с неприятным сюрпризом: после снятия усилия заготовка словно «пытается» выпрямиться обратно. Угол изгиба оказывается больше расчётного — это явление называют обратным пружинением (или упругим последействием). Оно присутствует всегда, вопрос лишь в его величине. Если не учитывать пружинение, детали выходят с браком по углу, что приводит к переделкам, потере времени и материалов.
Понимание физики процесса и ключевых факторов, влияющих на величину пружинения, позволяет технологам и операторам гибочного оборудования заранее компенсировать этот эффект. В результате даже без дорогостоящих систем подстройки можно получать качественные изделия с первого прохода. Рассмотрим природу явления и все основные переменные, которые определяют, насколько сильно металл «выпрямится» после гибки.
Физическая суть обратного пружинения

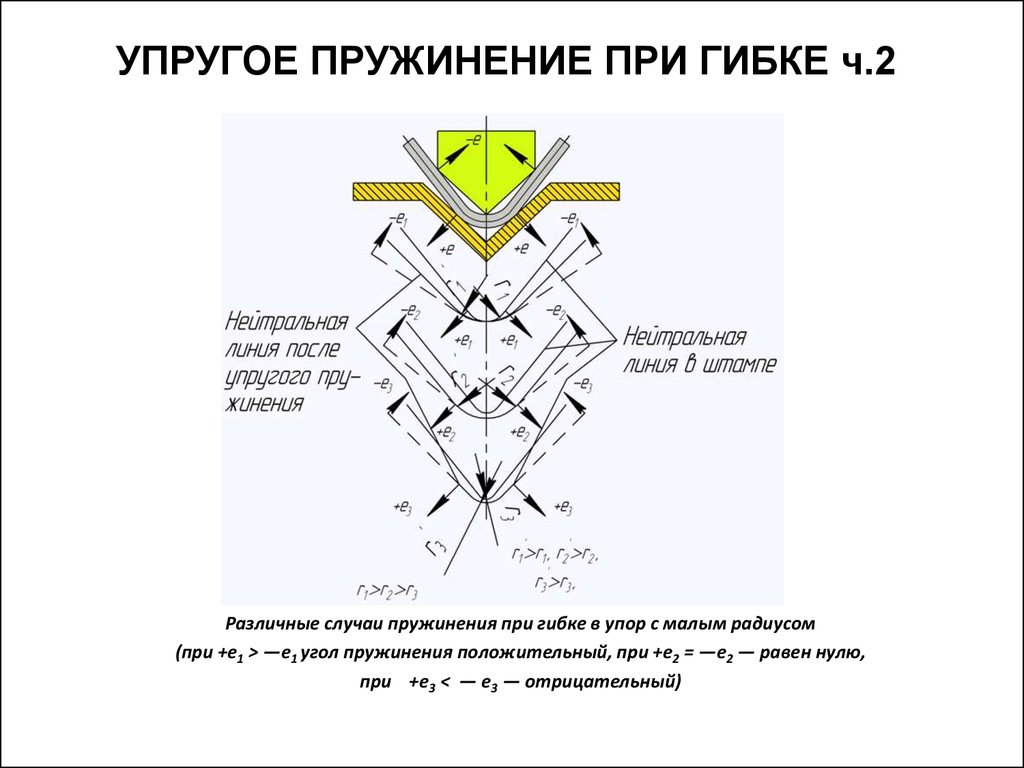

При изгибе листа наружные волокна (со стороны пуансона) растягиваются, а внутренние (со стороны матрицы) сжимаются. Между ними проходит так называемая нейтральная линия — слой, который не испытывает ни сжатия, ни растяжения. Однако и там сохраняется упругая деформация. Именно упругие силы, накопленные в объёме материала, стремятся вернуть геометрию в исходное плоское состояние. Как только внешнее давление пуансона исчезает, внутренние напряжения частично разряжаются, и угол между полками детали увеличивается.

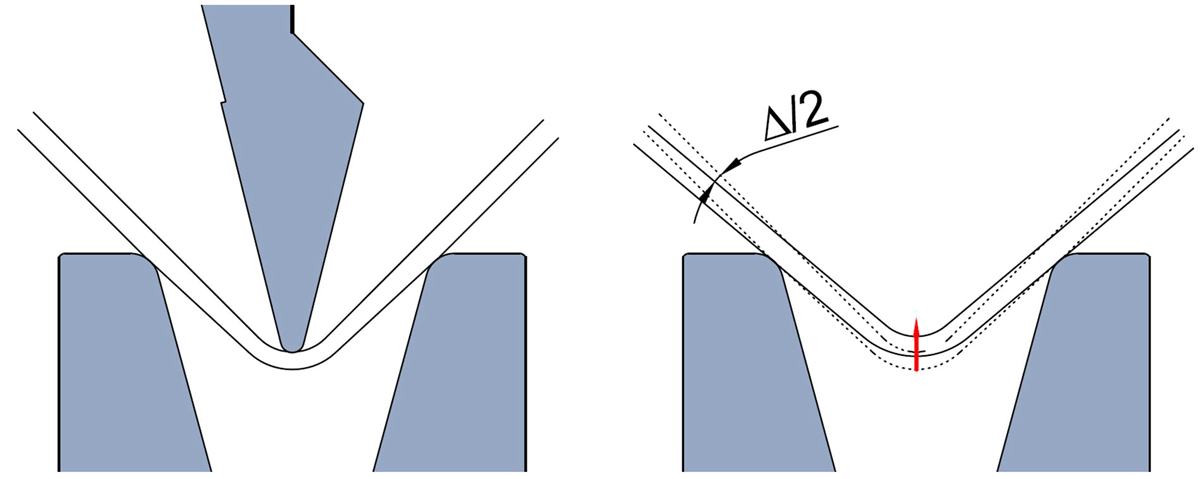

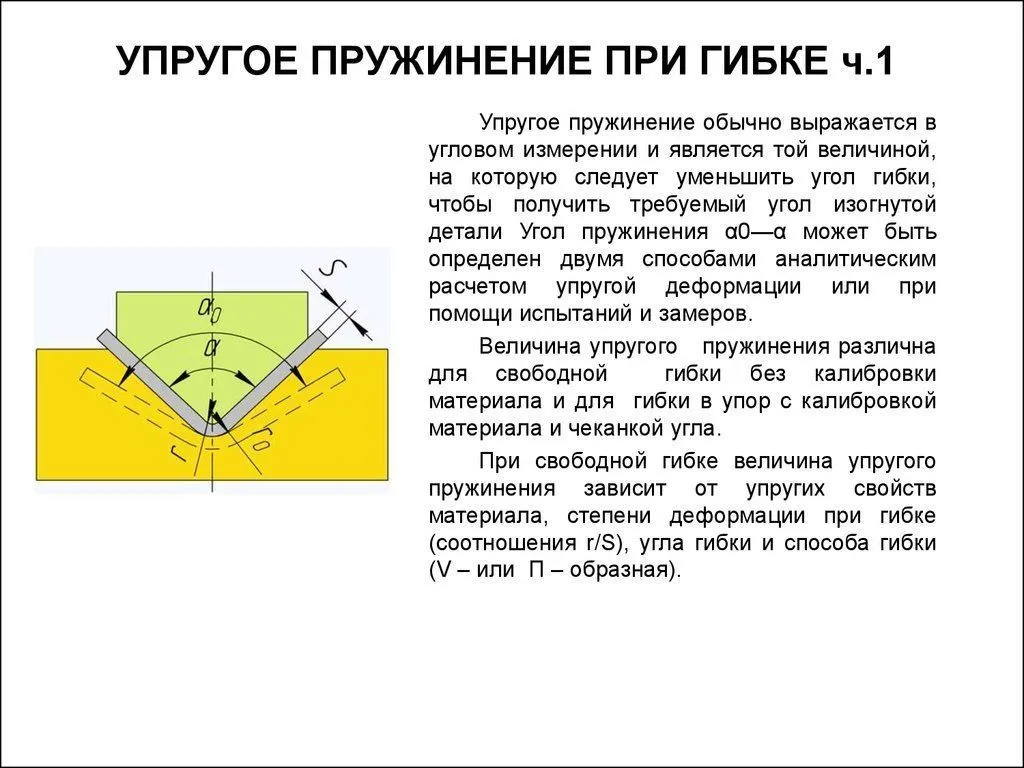

Разницу между углом, полученным под нагрузкой, и финальным углом после снятия усилия называют углом пружинения (обозначается Δ). Например, если вы гнули деталь до 88°, а после освобождения она стала 90°, то Δ = 2°. Задача технолога — заранее перегнуть заготовку на этот угол, чтобы после пружинения получить требуемый номинал.
Однако предугадать Δ непросто, поскольку он зависит от десятка одновременно действующих факторов. Перечислим главные из них.
Фактор 1: Механические свойства материала

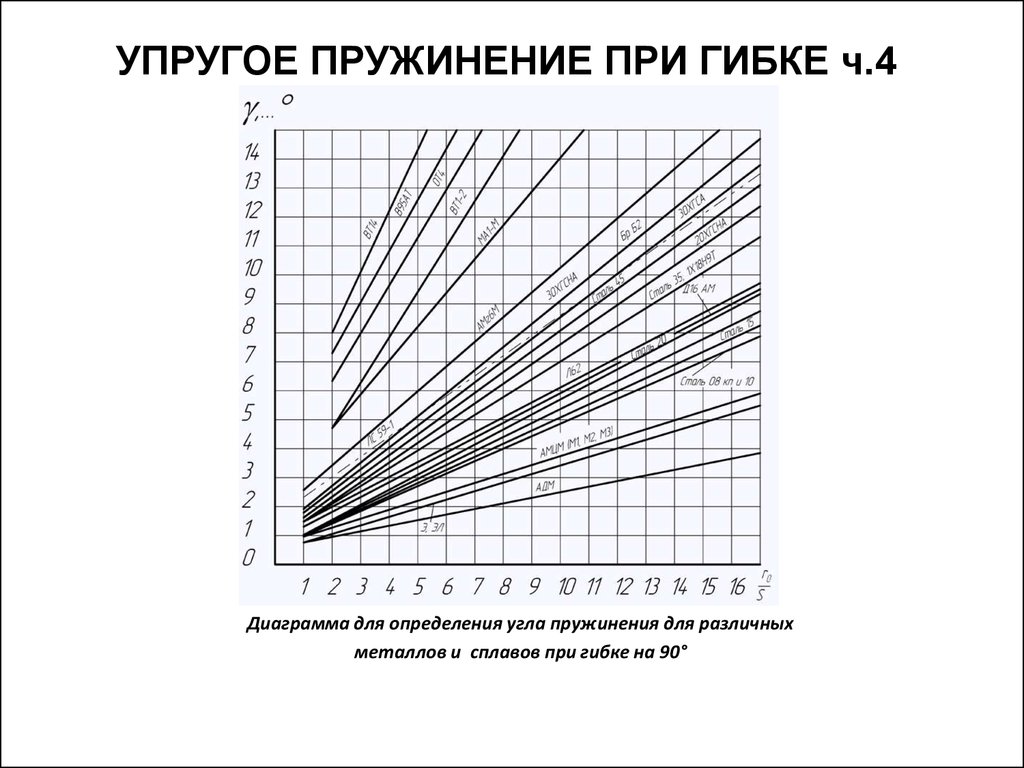

Чем выше предел текучести и модуль упругости металла, тем сильнее он сопротивляется пластической деформации и тем больше угол пружинения. Мягкие, пластичные сплавы «запоминают» новую форму легче.
-
Медь (мягкая, тонколистовая): типичное пружинение — до 0,5°.
-
Обычная конструкционная сталь (например, Ст3): около 1°.
-
Нержавеющая сталь (аустенитные марки): из-за высокой прочности и упругости может давать пружинение свыше 3°, а при малых радиусах — до 5–6°.
Это означает, что для нержавейки требуется гораздо более агрессивный перегиб. Кроме того, в пределах одной марки стали разброс свойств от партии к партии может достигать 10–15%, поэтому даже одинаковые настройки станка иногда дают разный результат.
Фактор 2: Толщина заготовки
Интуитивно кажется, что толстый металл труднее согнуть, значит, и пружинить он будет меньше. На самом деле всё наоборот. При одинаковом относительном радиусе гибки (R/t) с увеличением абсолютной толщины возрастает объём упруго деформированного материала в нейтральной зоне. Чем толще лист, тем больше накопленная упругая энергия, которая после разгрузки стремится выпрямить деталь.
На практике для тонкого металла (0,5–1,5 мм) пружинение часто столь мало, что им пренебрегают. Для листов 2–3 мм оно уже заметно. А при гибке толстых листов (от 4 мм и выше) производители инструмента специально выпускают матрицы с углом рабочей канавки не 90°, а 80° или даже 75° — чтобы получить после пружинения прямые 90°.
Фактор 3: Скорость деформирования и выдержка в нижней точке
Многие операторы гибочных прессов стремятся работать на максимальной скорости гидравлики — это повышает производительность. Однако быстрая гибка негативно сказывается на точности угла. При высокой скорости металл не успевает «перестроить» свою кристаллическую решётку, пластическая деформация оказывается неполной, а доля упругой составляющей растёт.
Если снизить скорость подхода пуансона в последней фазе гибки и добавить паузу (выдержку) в нижней точке на 0,5–1 секунду, то напряжения успевают перераспределиться, часть упругих деформаций переходит в пластические. В результате угол пружинения уменьшается на 20–40%. Однако на длинных партиях такая задержка может заметно снизить выработку. Поэтому часто идут другим путём: работают на высокой скорости, но в программу станка закладывают превентивный перегиб, подобранный экспериментально для конкретной партии металла.
Фактор 4: Радиус гибки и раскрытие матрицы
Чем меньше радиус изгиба (относительно толщины материала), тем интенсивнее пластические деформации в зоне гиба и тем слабее относительная доля упругой составляющей. Если гнуть с радиусом R, равным (1–2) толщины листа, пружинение минимально. Если же радиус большой (R > 5t), то гибка приближается к упругой, и после снятия усилия заготовка почти возвращается в исходное состояние — это уже не гибка, а подпружинивание.
Радиус гибки напрямую связан с V-образным раскрытием матрицы. Стандартное правило: оптимальное раскрытие V = 8×t для стали. При меньшем V (например, 6×t) радиус получается острее, пружинение снижается, но растёт требуемое усилие и риск трещин. При большем V (12×t) радиус больше, пружинение сильнее, зато легче гнуть толстые листы без перегрузки станка. Поэтому для каждого типоразмера материала подбирают свою матрицу. Использовать одну матрицу на все толщины (скажем, V=20 мм и для 1 мм, и для 3 мм) — грубая ошибка: для тонкого листа гибка будет неточной из-за большого пружинения и малого угла контакта.
Фактор 5: Направление прокатки (анизотропия свойств)
Листовой металл не изотропен. В процессе прокатки вытянутые зёрна и неметаллические включения ориентируются в направлении прокатки. Вдоль этого направления пластичность выше, а предел текучести ниже, чем поперёк. Соответственно, пружинение при гибке линии изгиба вдоль прокатки (параллельно направлению волокон) будет минимальным. Если же линия гиба перпендикулярна направлению прокатки — пружинение максимально, иногда на 30–50% больше.
Это создаёт проблемы при раскрое, когда детали на листе расположены под разными углами к прокату. Например, коробчатая деталь имеет четыре гиба, два из которых могут идти вдоль прокатки, два — поперёк. В результате углы на одной и той же детали после гибки получаются разными. Решение: при программировании гибочного пресса закладывать разные углы перегиба для разных сторон, либо после раскроя сортировать заготовки по ориентации и настраивать станок отдельно под каждую партию.
Фактор 6: Тип гибки — воздушная, калибровка или чеканка
Способ приложения усилия кардинально меняет пружинение.
-
Воздушная гибка (free bending): заготовка касается матрицы только в трёх точках, пуансон не вдавливает металл в дно. Здесь пружинение максимально, так как деформация преимущественно упругая. Требуется значительный перегиб.
-
Гибка с калибровкой (bottoming): пуансон в конце хода прижимает металл к дну матрицы, создавая дополнительную пластическую деформацию в зоне угла. Пружинение снижается в 2–3 раза.
-
Чеканка (coining): пуансон внедряется в материал, полностью снимая упругие напряжения в месте изгиба. Пружинение практически отсутствует (менее 0,2°), но требуются высокие усилия и износостойкий инструмент.
На большинстве универсальных прессов используют воздушную гибку из-за низкого усилия и возможности работать с разными радиусами. Но если нужна высокая точность угла без перенастроек, стоит применять калибровку или чеканку.

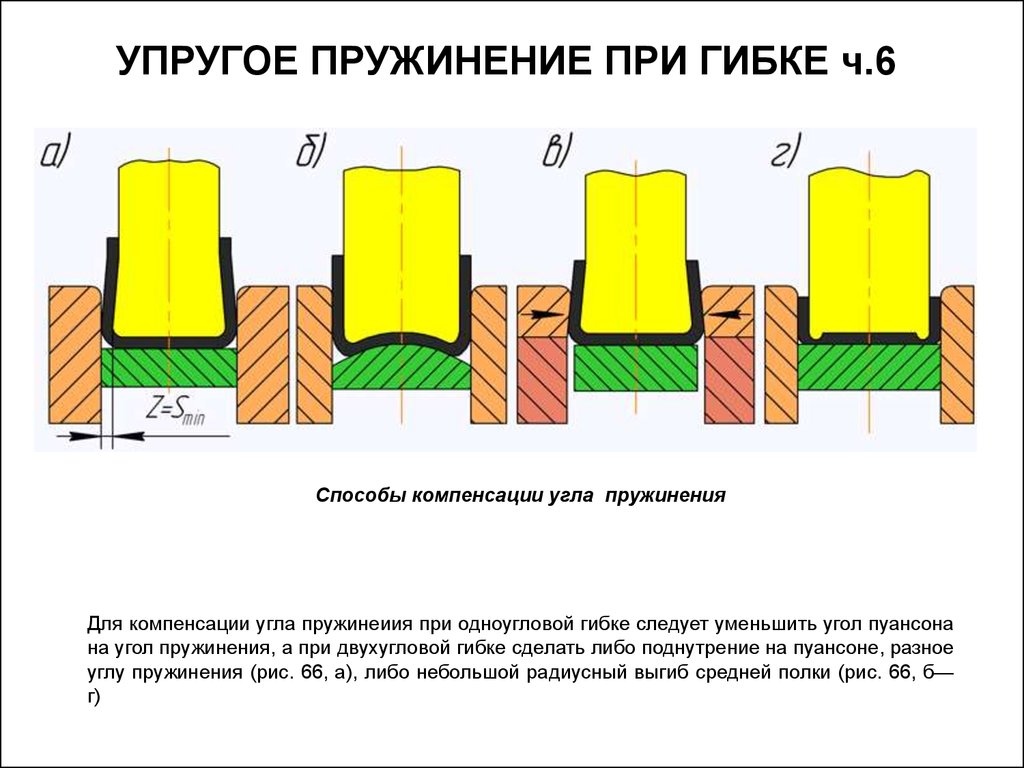

Практические способы компенсации пружинения
-
Расчётный перегиб — самый распространённый метод. Зная приблизительную величину Δ (из справочников или опыта), устанавливают угол гибки под нагрузкой = требуемый угол + Δ. Для сложных случаев делают пробные гибы и корректируют настройки.
-
Использование матриц с острым углом — например, 75° или 80° вместо 90°. Это создаёт запас на пружинение.
-
Снижение скорости и добавление выдержки — бесплатный, но снижающий производительность способ.
-
Изменение направления гибки относительно проката — если деталь позволяет, линию изгиба ориентируют вдоль прокатки.
-
Применение систем активной компенсации с обратной связью — самые современные гибочные центры оснащены лазерными или механическими датчиками угла. После первого гиба система измеряет реальный угол, сравнивает с заданным и делает догиб. Точность достигается с первой заготовки даже при разбросе свойств металла. Минусы — высокая стоимость (до 20% от цены станка) и дополнительное время на измерение (около 1–2 секунд на гиб).
Заключение
Обратное пружинение — не дефект, а объективное физическое свойство металла. Его невозможно устранить полностью (кроме чеканки), но можно предсказать и скомпенсировать. Успех гибки зависит от учёта совокупности факторов: жёсткости и толщины материала, радиуса, скорости, направления волокон и типа гибки. Опытный технолог всегда держит в голове эту взаимосвязь и при необходимости корректирует режимы даже внутри одной партии.
Для серийного производства разумно инвестировать в матрицы с разными раскрытиями и, если бюджет позволяет, в системы с обратной связью. Для единичного и мелкосерийного — достаточно таблиц пружинения и нескольких пробных гибов. Главное — не игнорировать это явление и закладывать перегиб с запасом, который потом можно уменьшить.
Итог: понимание обратного пружинения превращает гибку из «научного тыка» в управляемый технологический процесс. Используйте изложенные факторы для настройки оборудования и получайте точные детали с первого раза.
