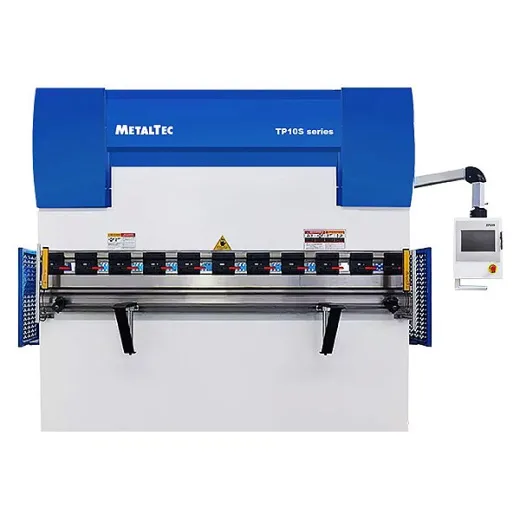

MetalTec HBM 30/1600C: Мощь гидравлики, интеллект ЧПУ и точность мировых брендов

В современном цехе металлообработки производительность и качество изделий напрямую зависят от возможностей гибочного оборудования. Гидравлический пресс MetalTec HBM 30/1600C с ЧПУ — это не просто станок, а технологический комплекс, где российская инженерия рамы интегрирована с лучшими мировыми компонентами и интуитивной системой управления. Рассмотрим, что делает эту модель standout-решением на рынке.

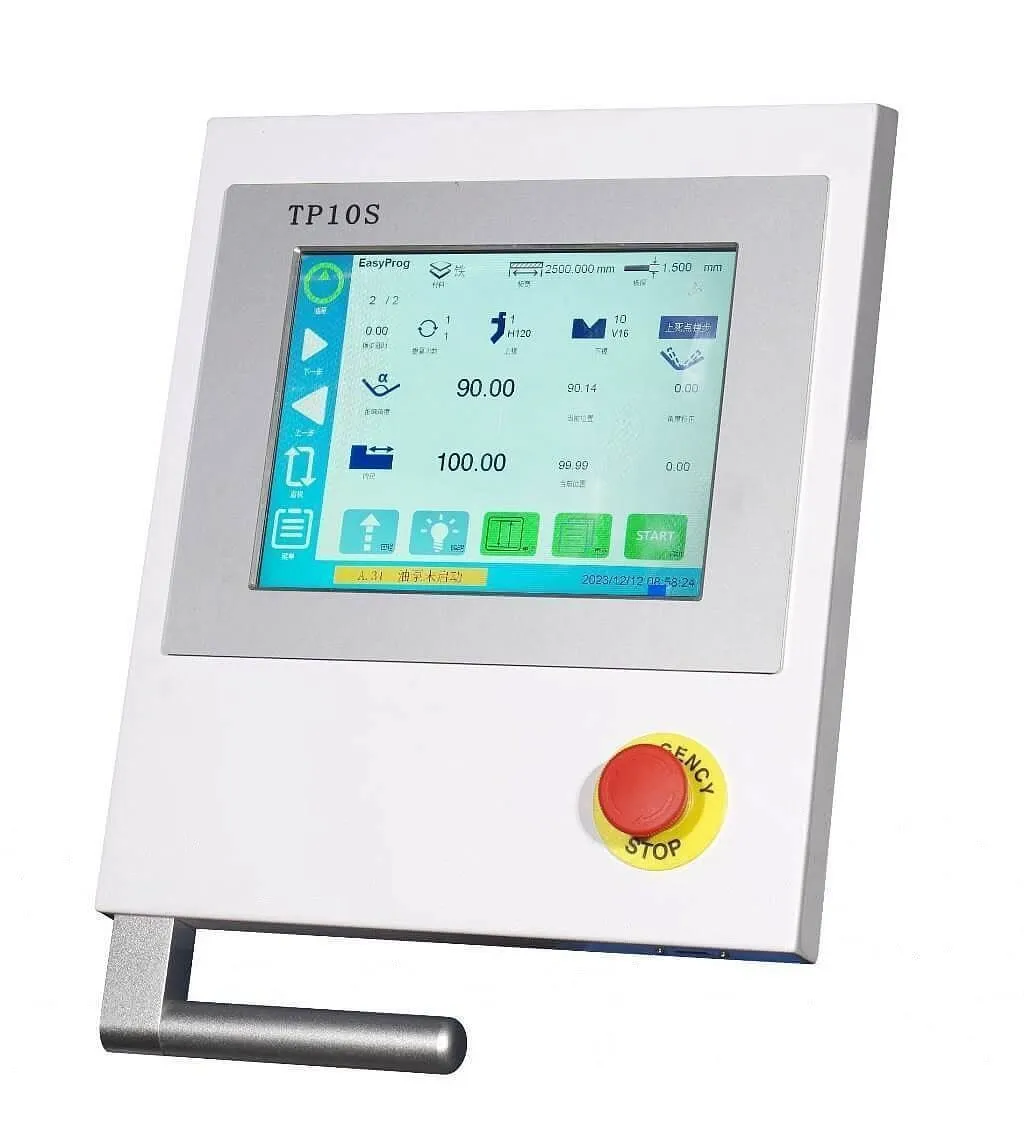

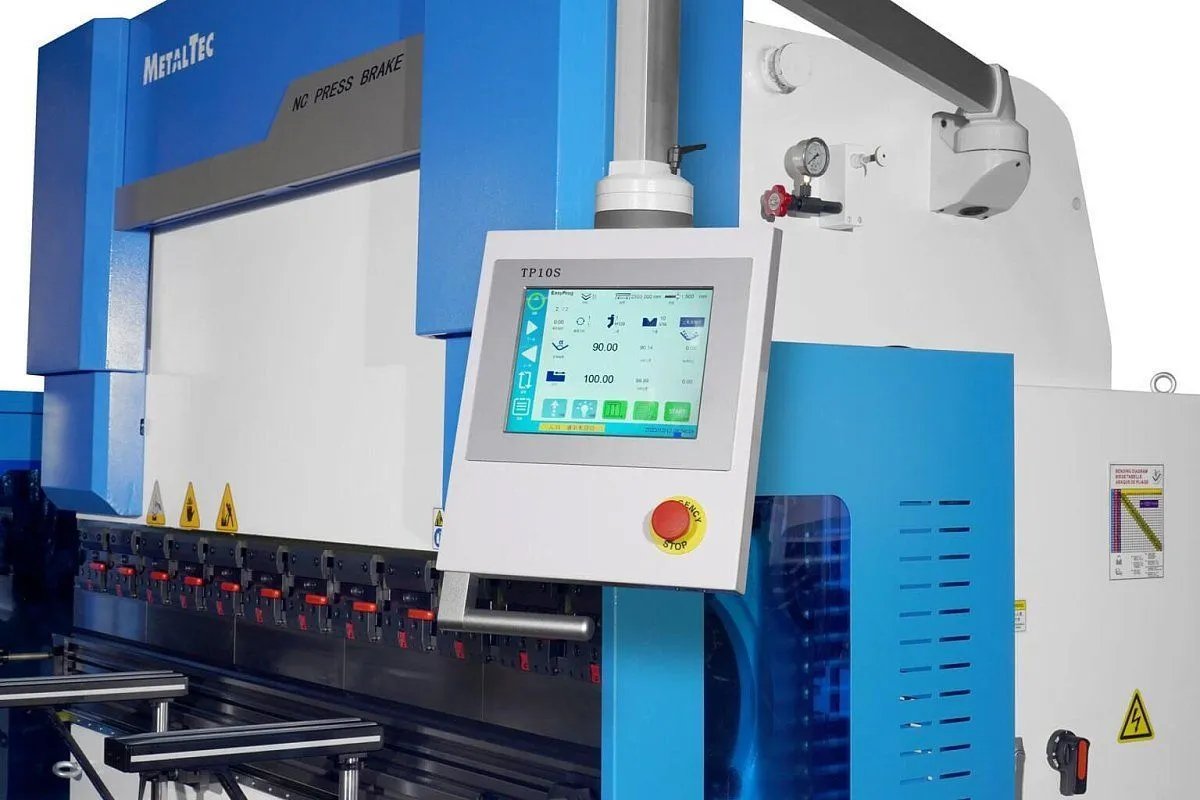

Интеллектуальное ядро: система ЧПУ TP10S

Центром управления является контроллер TP10S, специально разработанный для 2-осевой гибки. Его преимущества — не в избытке функций, а в их практической ориентированности:

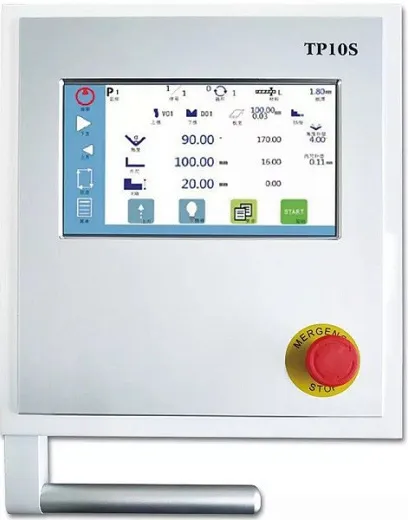

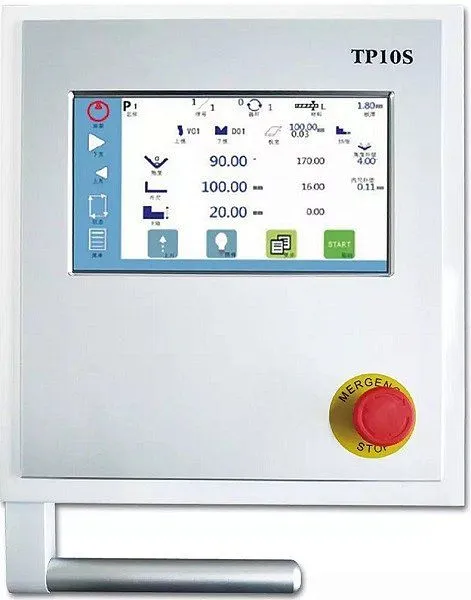

• Интуитивный интерфейс: 7-дюймовый цветной сенсорный экран с информативными диалоговыми страницами и крупными клавишами минимизирует время на обучение оператора.

• Автоматизация расчетов: Оператору достаточно задать целевой угол гиба — система автоматически высчитает необходимую глубину опускания верхней балки (ползуна), исключая человеческие ошибки.

• Гибкость программирования: Доступно два интерфейса (табличный и меню), сохранение до 16 программ по 25 шагов каждая и копирование данных через USB-накопитель.

• Проактивный контроль: Интерактивный дисплей с системой диагностики и оповещения предупреждает об ошибках и авариях, повышая общую надежность процесса.

Сердце станка: гидравлика и привод от лидеров рынка

Надежность силовой части обеспечивается компонентами премиум-класса:

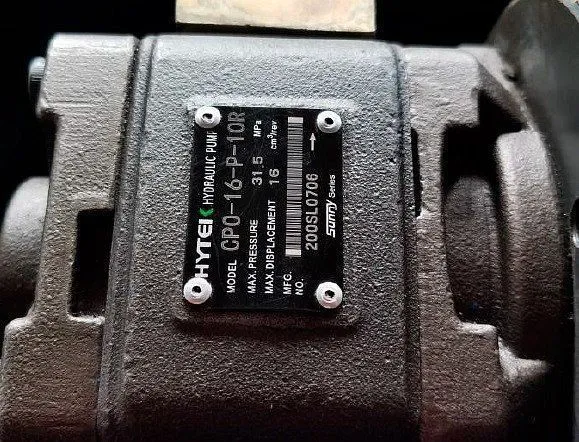

• Гидравлическая система: Основу составляет гидравлика Bosch Rexroth (Германия), гарантирующая оптимальное распределение нагрузки, стабильность давления и долговечность. Насосная установка Sunny (США) дополняет эту надежность.

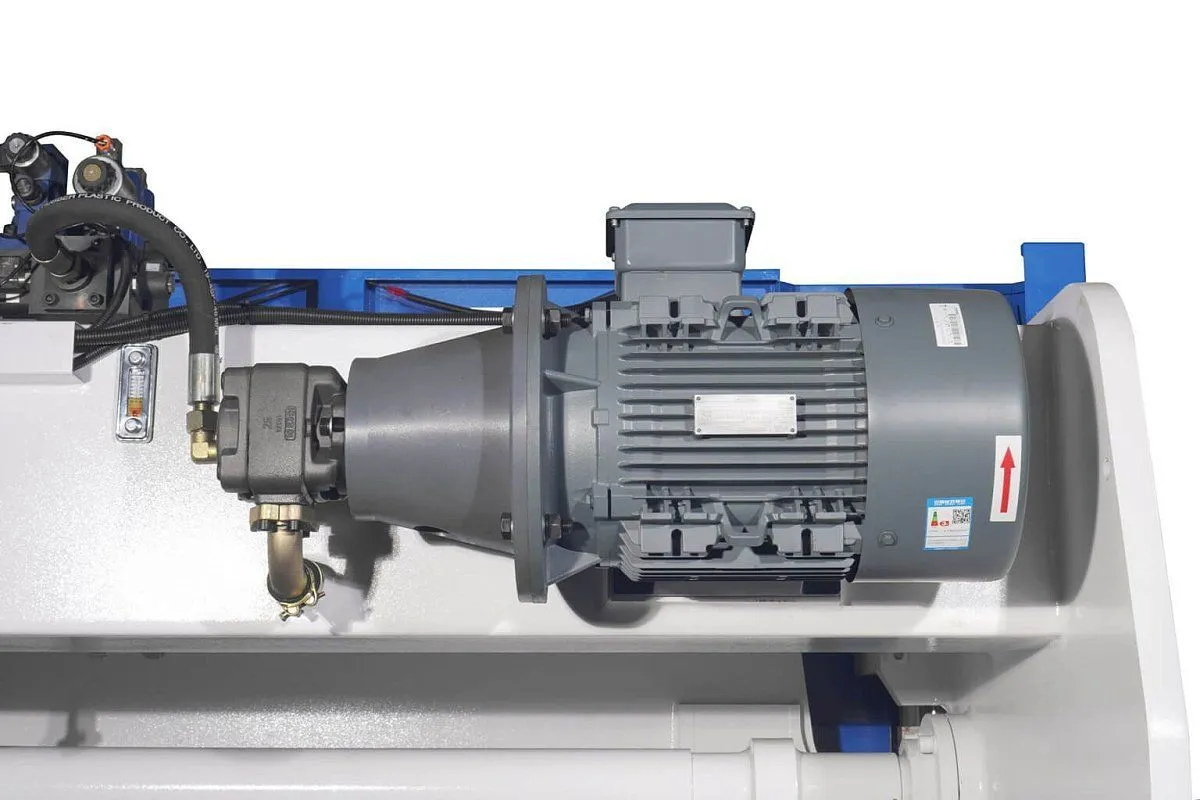

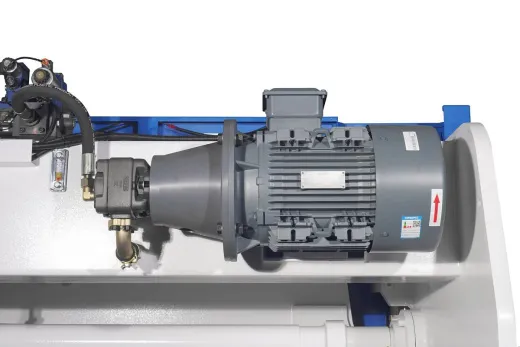

• Главный привод: Двигатель Siemens (Германия) серии BEIDE обеспечивает высокий КПД и бесперебойную работу в интенсивных производственных циклах.

• Электрическая часть: Использование компонентов Schneider Electric (Франция) в защищенном промышленном шкафу гарантирует безопасность, стабильность сигналов и защиту от внешних воздействий.

Точность в деталях: механика и системы позиционирования

• Высокоточные задние упоры: Привод по осям X (вперед/назад) осуществляется сервоприводом с шарико-винтовой парой HIWIN (Тайвань), что обеспечивает скорость и точность позиционирования до сотых долей миллиметра. Важное преимущество — наличие трех упоров (на моделях от 63 тонн), а не двух, что обеспечивает лучшую поддержку длинных заготовок.

• Жесткая синхронизация: Синхронизация двух гидроцилиндров через торсионный вал исключает перекос верхней балки, критически важный для равномерного гиба по всей длине.

• Ручная компенсация прогиба (опция): Для моделей с длиной гиба 3200 мм предусмотрена система «бомбирования». Она позволяет вручную скорректировать геометрию нижней балки, компенсируя ее упругий прогиб под нагрузкой. Это ключевая функция для получения идеально ровного угла по всей длине длинномерной детали.

Эргономика и универсальность

• Быстросменный инструмент типа Promecam: Позволяет оперативно менять гибочные сегменты, что незаменимо при работе со сложными фасонными деталями и малыми партиями.

• Комплект универсального инструмента: Станок поставляется с базовым набором пуансонов и многоручьевой V-образной матрицей для гиба под разными углами (от 90°).

• Контроль позиций: Положение как верхней балки, так и задних упоров контролируется с помощью сервоприводов и энкодеров, обеспечивая высокую повторяемость без постоянных ручных корректировок.

Итог

Гидравлический листогибочный пресс MetalTec HBM 30/1600C — это сбалансированное решение для предприятий, ориентированных на серийное и мелкосерийное производство с высокими требованиями к точности. Он сочетает в себе интеллектуальную, но простую в освоении систему управления TP10S, бесперебойную надежность компонентов от Siemens, Bosch Rexroth и Schneider, а также инженерные решения (3 задних упора, компенсация прогиба, быстрая смена инструмента), направленные на повышение качества конечного продукта и производительности труда. Это станок, который не только выполняет гибку, но и оптимизирует весь технологический процесс.

Модель
HBM 30/1600C

Производительность

Габаритные размеры
