Правильная настройка режимов резания — это основа эффективной и безопасной работы на любом фрезерном оборудовании с числовым программным управлением. Ошибки на этом этапе приводят к печальным последствиям: дорогостоящие фрезы ломаются, поверхность детали получает дефекты, а шпиндель испытывает критическую перегрузку. Чтобы этого избежать, недостаточно просто взять значения из первой попавшейся таблицы. Необходимо понимать физику процесса и уметь адаптировать справочные данные под условия конкретного станка, жёсткость оснастки и свойства материала.
В этом материале мы собрали девять проверенных на практике советов по выбору режимов резания, а также предоставили сводную таблицу настроек для наиболее популярных материалов: от акрила и ПВХ до алюминия и латуни. Эта информация поможет вам не только сохранить режущий инструмент, но и значительно повысить производительность.
Почему режимы резания так важны для ЧПУ-фрезерования?

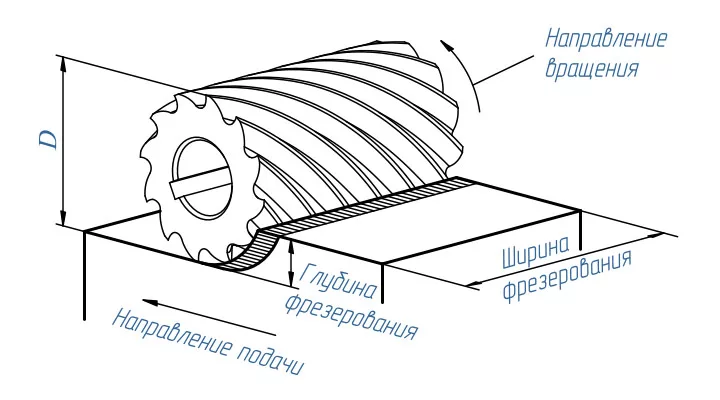

В мире ЧПУ-обработки существует прямая зависимость между тремя основными параметрами: скоростью вращения шпинделя (об/мин), подачей (скоростью перемещения фрезы по осям X и Y) и глубиной резания за проход. Нарушение баланса между ними превращает процесс в лотерею. Если подача слишком мала, фреза начинает тереться, а не резать — это вызывает нагрев и притупление. Если подача избыточна, возрастает сила сопротивления, что ведёт к вибрациям и сколам. Именно поэтому каждый оператор обязан уметь корректировать параметры в зависимости от текущей ситуации, а не полагаться исключительно на автоматические режимы.
9 практических рекомендаций по выбору режима резания
Ниже приведены ключевые принципы, которые помогут вам избежать типичных ошибок и превратить процесс фрезерования в предсказуемое и контролируемое действие.
1. Учитывайте природу материала: литьё против экструзии
Для фрезеровки на ЧПУ лучше всего подходят пластики, полученные методом литья под давлением, так как они обладают более высокой температурой плавления по сравнению с экструзионными аналогами. Это означает, что они меньше склонны к налипанию на режущую кромку и дают более чистый срез. При работе с литьевыми пластиками вы можете использовать более агрессивные режимы без риска оплавления стенок.
2. Охлаждение — залог долгой жизни инструмента
При обработке акриловых стёкол и алюминиевых сплавов настоятельно рекомендуется применять смазочно-охлаждающие жидкости (СОЖ). На практике многие операторы используют для этих целей обычную воду или универсальную смазку WD-40. Подача жидкости в зону резания выполняет две важнейшие функции: она отводит тепло, предотвращая перегрев фрезы, и удаляет стружку, не давая ей наматываться на инструмент.
3. Не бойтесь менять обороты при затуплении
Если вы заметили, что фреза начинает подсаживаться (то есть тупиться) при обработке акрила, не держите обороты на максимуме. Снизьте частоту вращения шпинделя до момента, пока стружка не станет ломкой и колкой, а не вязкой и тянущейся. Однако будьте предельно осторожны: при низких оборотах и сохранении высокой подачи нагрузка на инструмент возрастает в разы, что значительно повышает риск поломки. Действуйте плавно и следите за звуком.
4. Выбор геометрии фрезы: почему однозаходные лучше для пластика
Для фрезеровки полимеров и мягких цветных металлов оптимальным выбором являются однозаходные спиральные фрезы. Особенно эффективны инструменты с полированной канавкой — они обеспечивают идеальное отведение стружки из зоны резания. Меньшее количество зубьев создаёт крупный карман для стружки, что снижает трение и, как следствие, тепловыделение. Это позволяет работать быстрее и чище, избегая оплавления материала.
5. Постоянство загрузки — стратегия непрерывного съёма
Старайтесь выбирать такую траекторию обработки, при которой режущий инструмент постоянно находится в контакте с материалом. Стратегия, подразумевающая непрерывный съём со стабильной нагрузкой, значительно уменьшает механические удары и вибрацию, которые возникают при резких входах и выходах. Это продлевает срок службы как инструмента, так и подшипников шпинделя.
6. Встречное фрезерование для пластиков
Для улучшения качества кромки при обработке пластиков отдавайте предпочтение встречному фрезерованию. При этой схеме направление подачи противоположно направлению вращения фрезы. Встречный метод обеспечивает более плавный срез и предотвращает отслаивание верхнего слоя материала, что особенно важно для листовых пластиков и композитов.
7. Контроль шага между проходами (перекрытие)
Для получения поверхности с приемлемой шероховатостью необходимо правильно задавать шаг между соседними проходами инструмента. Для цилиндрических фрез шаг должен быть равен или чуть меньше рабочего диаметра (d) инструмента. Для гравировки коническими резцами за эталон берут пятно контакта (T) — шаг не должен превышать его размера. В большинстве случаев оптимальной считается величина перекрытия в 50% или менее.
8. Оставляйте припуск на чистовую обработку
Одна из самых частых ошибок новичков — попытка сразу обработать деталь на всю глубину за один проход. Всегда оставляйте небольшой припуск (0,1–0,3 мм) на финишную операцию. Это позволит снизить нагрузку на инструмент на последнем проходе и убрать деформации материала, накопившиеся при черновом съёме. Итоговое качество поверхности вырастает в разы.
9. Бережный подход к мелким элементам
При обработке тонкостенных деталей или мелких элементов, которые легко сломать, обязательно снижайте скорость резания. Это уменьшает центробежную силу и силу резания, которые могут вырвать или отколоть хрупкий элемент. Лучше потратить немного больше времени на проход, чем потерять всю заготовку.
Сводная таблица практических режимов резания
Представленные ниже данные собраны на основе реального производственного опыта и являются отличной отправной точкой для настройки вашего оборудования. Помните, что эти цифры — справочные. На итоговый выбор влияют жёсткость системы «станок — оснастка — инструмент — деталь», тип охлаждения и конкретная стратегия движения.
Акрил (оргстекло)
-
V-гравировка (гравер d=32 мм, угол 60–90°, T=0.2 мм): обороты до 18 000, подача XY — 5 мм/с, подача Z — 1–2 мм/с. Съём до 5 мм за проход.
-
Раскрой/выборка (1-заходная спираль d=3.175 или 6 мм): обороты до 18 000, подача XY — 15 мм/с, подача Z — 5–6 мм/с. Обязательно встречное фрезерование, глубина не более 3 мм. Рекомендуется СОЖ.
ПВХ (до 10 мм)
-
Раскрой/выборка (1-заходная спираль): 18 000–24 000 об/мин, подача по горизонтали — 10–20 мм/с, по вертикали — 5–6 мм/с. Используйте встречный метод.
Двухслойный пластик (для гравировки)
-
Конические/плоские граверы: 18 000–24 000 об/мин, подача XY — 15–20 мм/с, Z — 5–6 мм/с. Снимайте по 0.3–0.5 мм за проход, перекрытие шага — не более 50% от пятна контакта.
Композитные материалы
-
Раскрой (1-заходная спираль): 15 000–18 000 об/мин, подача по осям — 10–12 мм/с, вертикальная подача — 1–2 мм/с. Рекомендовано встречное фрезерование.
Древесина и ДСП
-
Раскрой/выборка (1-заходная спираль 3.175/6 мм): 18 000–22 000 об/мин, подача 10–15 мм/с, Z — 2–3 мм/с. Снимайте по 5 мм за проход, контролируйте обугливание на перекрёстных волокнах.
-
Для чистовой выборки (компрессионная 2-заходная d=6 мм): 20 000–21 000 об/мин, подача 15–17 мм/с, 3–4 мм/с по Z. Допустим съём до 10 мм.
-
Гравировка (конический гравёр): до 15 000 об/мин, подача 10 мм/с, шаг до 50% от пятна.
МДФ
-
Раскрой (спираль с отводом стружки вниз d=6 мм): 20 000–21 000 об/мин, подача 15–17 мм/с, съём до 10 мм. При выборке шаг не более 45% от диаметра.
-
Компрессионная фреза (2 захода): 20 000–21 000 об/мин, подача до 20 мм/с, съём до 10 мм.
Латунь, бронза (ЛС59, Л-63, БрАЖ)
-
Раскрой (2-заходная d=2 мм): 15 000 об/мин, подача 12 мм/с, по Z — 1–2 мм/с. Снимайте не более 0.5 мм. Желательна СОЖ.
-
Гравировка (конический гравёр до 24000 об/мин): подача 4 мм/с, глубина прохода 0.3 мм.
Дюралюминий, алюминий (Д16, АД31)
-
Раскрой (1-заходная спираль 3.175/6 мм): 15 000–18 000 об/мин, подача по осям до 20 мм/с, съём 0.2–0.5 мм. Охлаждение обязательно.
Магниевые сплавы (гравировка)
-
Конический гравёр: 12 000–15 000 об/мин, подача 12 мм/с, шаг перекрытия — до 50% от пятна контакта. Съём за проход — 0.5 мм.
Заключение
Выбор корректного режима резания — это не математическая формула, а искусство, основанное на знании физики процесса и практическом опыте. Используйте приведённые выше советы и таблицу в качестве основы, но всегда адаптируйте значения под свою уникальную ситуацию. Слушайте станок, следите за характером стружки и цветом нагрева инструмента — это лучшие индикаторы правильности настройки. Постепенно вы научитесь чувствовать материал, и тогда поломки уйдут в прошлое, уступив место высококачественной и продуктивной работе.
