Фрезерно-гравировальное оборудование с числовым программным управлением давно стало основой многих производств — от изготовления корпусной мебели и фасадов до выпуска рекламных вывесок и сувенирной продукции. Модель WoodTec H 1325S относится к категории промышленных станков, в которых инженерные решения направлены на стабильную точность, высокую скорость обработки и длительный срок службы. Рассмотрим, какие конструктивные особенности заложены в эту машину.
Цельносварная станина WoodTec H 1325S
Основание станка выполнено из толстостенных прямоугольных труб. Благодаря большому числу поперечных балок и усиливающих элементов конструкция приобретает высокую жёсткость и устойчивость к вибрациям. Это особенно важно при фрезеровании на высоких подачах: вибрации гасятся, геометрия сохраняется, а качество обработанной поверхности остаётся стабильным. Даже при длительной эксплуатации рама не теряет своих характеристик, что положительно сказывается на повторяемости размеров деталей.
Высокоточные линейные направляющие и подшипники
Перемещение портала и шпиндельного узла по осям X, Y, Z осуществляется по линейным направляющим с подшипниками повышенной жёсткости. Такая схема обеспечивает точное прямолинейное движение без рывков и боковых смещений. Подшипниковые узлы оборудованы тавотницами, поэтому обслуживание сводится к периодической подаче смазки, рекомендованной производителем. Это продлевает ресурс направляющих и сохраняет заводские точностные параметры.
Шариковинтовые пары
Высокопрецизионные шариковинтовые пары полностью исключают люфт. Они отвечают за точное перемещение портала, суппорта и шпинделя по вертикальной оси при выполнении сложных программ. Благодаря этому станок уверенно справляется с 3D-фрезерованием, гравировкой, выборкой пазов и изготовлением деталей с жёсткими допусками.
Косозубая рейка по осям X и Y
В приводах по горизонтальным координатам используется косозубая рейка. По сравнению с прямозубой передачей она работает более плавно, меньше шумит и допускает высокие скорости перемещения. Такое решение не снижает точность обработки, а наоборот — позволяет увеличить производительность без ущерба для качества.

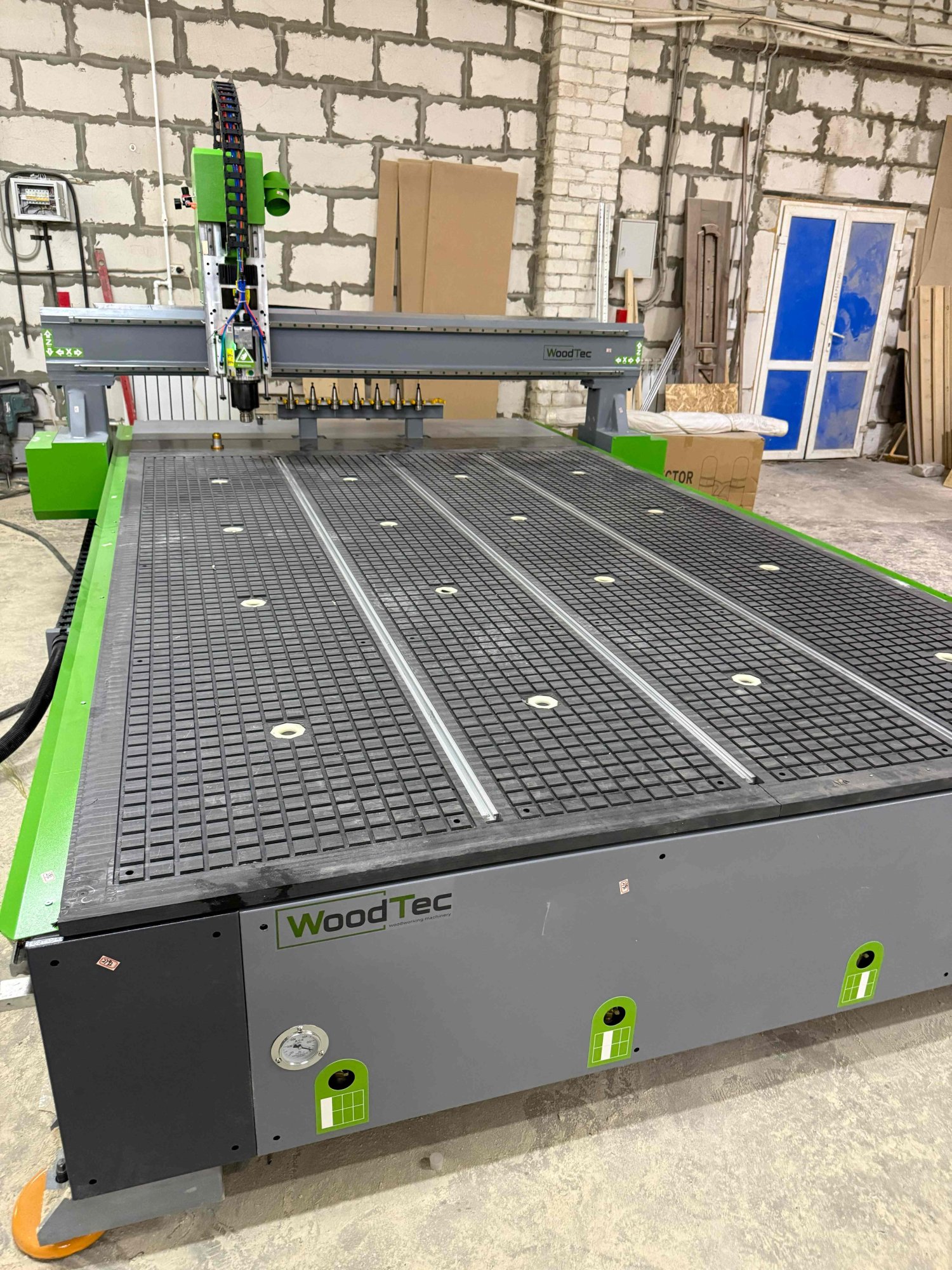

Вакуумный рабочий стол с Т-пазами
Алюминиевый рабочий стол покрыт специальным износостойким пластиком, предназначенным для работы совместно с вакуумным насосом. Мощная вакуумная станция на 5,5 кВт быстро и неподвижно фиксирует листовые заготовки. Для нестандартных деталей предусмотрена механическая фиксация: стол разделён на четыре зоны Т-образным профилем, что позволяет использовать струбцины. Это расширяет возможности обработки и делает закрепление более гибким.
Вакуумный насос роторно-пластинчатого типа
В качестве опции станок может комплектоваться вакуумным насосом мощностью 5,5 кВт и производительностью 160 м³/час. Роторно-пластинчатый принцип работы отличается высокой надёжностью и значительно большим ресурсом по сравнению с обычными насосами. Это снижает простои и затраты на обслуживание.
Промышленный электрошпиндель
Шпиндель HQD мощностью 9 кВт с максимальной частотой вращения 24 000 об/мин разработан на основе конструктивных решений итальянской компании HSD. Он подходит для обработки древесины, ДСП, МДФ, пластика, акрилового стекла и других материалов. Воздушно-принудительное охлаждение избавляет от необходимости использовать водяные контуры и следить за уровнем жидкости, что упрощает эксплуатацию.
Магазин автоматической смены инструмента
Линейный магазин на 8 позиций ISO30 отличается простотой и надёжностью. Автоматическая смена инструмента экономит время на переналадку и позволяет выполнять несколько операций подряд без вмешательства оператора. Это особенно удобно при производстве мебельных фасадов и декоративных элементов.
Серводвигатели Leadshine 750 Вт
По всем осям установлены промышленные серводвигатели Leadshine. Наличие обратной связи обеспечивает системе точную информацию о положении вала в любой момент времени. Это исключает ошибки позиционирования и появление брака. Высокая эффективность сервоприводов позволяет работать на повышенных скоростях, увеличивая объём выпускаемой продукции.
Планетарные редукторы Shimpo-Nidec
Японские планетарные редукторы работают в паре с сервомоторами и дают два важных преимущества: увеличение крутящего момента и возможность работы на больших ускорениях. В результате станок получает высокую динамику и точность даже при сложных траекториях движения инструмента.
Автоматический датчик измерения инструмента
Датчик автоматически контролирует длину инструмента и позволяет быстро вводить данные о поверхности стола и высоте материала. Это ускоряет настройку, защищает поверхность стола от случайных касаний и повышает безопасность работы. Оператору не нужно вручную выполнять привязку — достаточно запустить автоматический цикл калибровки.
Стойка управления Syntec 60CB
Система управления Syntec 60CB (Тайвань) зарекомендовала себя как одна из самых доступных и надёжных. Она поддерживает 3D-обработку, функцию LookAhead, позволяет редактировать и создавать программы непосредственно у станка. Простой графический интерфейс снижает требования к квалификации персонала. Наличие интерфейсов USB и Ethernet упрощает подключение внешних устройств и позволяет интегрировать станок в локальную сеть предприятия.
Таким образом, WoodTec H 1325S представляет собой сбалансированный фрезерно-гравировальный станок с ЧПУ, ориентированный на серийное производство. Жёсткая механика, точные передачи, мощный шпиндель и современная система управления обеспечивают стабильное качество обработки и высокую производительность. Оборудование подходит для изготовления мебельных фасадов, дверей, корпусной мебели, рекламных изделий и сувенирной продукции. Конструктивные особенности станка позволяют рассчитывать на длительный срок службы и низкие эксплуатационные затраты.
