Лазерные установки сегодня активно применяются для резки, гравировки и маркировки самых разных материалов: от дерева и кожи до пластика и металла. При кажущейся простоте работы с таким оборудованием многие начинающие мастера недооценивают один важный аспект — удаление продуктов горения и испарения. Между тем, грамотно спроектированная система дымоудаления или вентиляции напрямую влияет на здоровье сотрудников, срок службы станка и качество готовых изделий.
В процессе лазерной обработки материал нагревается до высоких температур, в результате чего выделяются мельчайшие частицы сажи, маслянистый дым, а иногда и токсичные газы. Эти загрязнения не только создают неприятный запах, но и оседают на оптике, направляющих и электронике, вызывая сбои в работе. А главное — вдыхание аэрозолей может привести к хроническим респираторным заболеваниям. Поэтому правильно организованная вентиляция для лазерного станка ЧПУ — это не дополнительная опция, а обязательное условие эксплуатации.
Ключевые требования к вентиляции лазерного оборудования
Прежде чем бежать в магазин за первым попавшимся вентилятором, нужно разобраться, каким критериям должна отвечать эффективная вытяжная система. Универсального решения здесь нет — параметры подбираются индивидуально под конкретный станок, виды выполняемых работ и особенности помещения.
1. Производительность и мощность воздухообмена
Главный показатель — объём воздуха, который система способна отвести за единицу времени (измеряется в м³/ч). Для лазерной резки фанеры или акрила требуются одни значения, для гравировки по камню или маркировки металла — другие. Ориентировочный минимум — 150 м³/ч, но для станков с рабочей зоной от 500×300 мм и мощностью трубки 60 Вт и выше часто нужны агрегаты на 300–600 м³/ч.
Лучше всего проконсультироваться с продавцом вашего лазерного аппарата — в технической документации нередко указывают рекомендованный диапазон производительности вытяжки. Однако помните: избыточная тяга тоже вредна — она может деформировать тонкие заготовки или сбивать пламя при резке.
2. Диаметр и материал воздуховодов
Типовой размер патрубка на корпусе лазерного станка — 100 или 150 мм. Если длина воздуховода не превышает 5–7 метров, а изгибов немного, можно использовать 100-миллиметровую трубу. Для протяжённых магистралей (10 метров и более) с несколькими поворотами лучше взять диаметр 150 мм — это снизит аэродинамическое сопротивление и предотвратит падение тяги.
Материал — принципиальный момент. Настоятельно рекомендуется использовать металлические воздуховоды (оцинкованная сталь или специальные термостойкие трубы). Почему нельзя пластик или гофру из ПВХ? Дело в статическом электричестве. Частицы дыма и пыли, движущиеся на большой скорости по трубе, трутся о стенки и накапливают заряд. Металл позволяет заземлить систему, что исключает риск искрообразования, пожара или удара током. Пластик же не проводит ток, и статический разряд может найти выход в самом неожиданном месте. Поэтому если вы всё же используете гибкую вставку, она должна быть короткой и обязательно заземлённой через металлические участки.
3. Учёт статического давления и шума
Вентилятор создаёт не только поток воздуха, но и давление, необходимое для преодоления сопротивления в трубах, фильтрах и решётках. Чем длиннее и извилистее трасса, тем выше должно быть статическое давление. При выборе обратите внимание на характеристику «статическое давление» (обычно от 500 до 1500 Па).
Шум — ещё один важный фактор. Промышленные вентиляторы выдают 50–70 дБ, что утомляет оператора при длительной работе. Поэтому вытяжку желательно выносить в соседнее помещение или на улицу, а со стороны станка использовать короткий гибкий рукав для виброразвязки.
Способы организации вытяжки: два основных подхода
Существует две принципиально разные схемы очистки воздуха при работе лазера. Каждая имеет свои плюсы, минусы и особенности монтажа.
Вариант 1: Вытяжка с выводом на улицу
Этот метод наиболее прост и дёшев в реализации. Загрязнённый воздух просто выбрасывается наружу через систему труб и вентилятор. Главные элементы: уличный вентилятор (не канальный, а центробежный или радиальный, стойкий к загрязнениям), воздуховод, обратный клапан и дефлектор на крыше или стене.
Преимущества:
-
Низкие первоначальные затраты (нет дорогих фильтров).
-
Не требует регулярной замены расходников.
-
Подходит для больших производственных помещений.
Недостатки:
-
Необходимо сверлить стену или крышу.
-
Запахи могут беспокоить соседей или прохожих (особенно при резке пластика или оргстекла).
-
Зимой теряется тёплый воздух из помещения.
Советы по монтажу:
-
Вентилятор ставят не ближе 7 метров от станка, но и не слишком далеко — оптимально на расстоянии 5–10 м.
-
Обязательно устанавливают обратный клапан на конце трубы перед выходом на улицу, чтобы холодный воздух и уличная грязь не затягивались внутрь при выключенной системе.
-
Трубу лучше вести с небольшим уклоном в сторону улицы, чтобы конденсат не стекал обратно.
-
Вывод на крыше поднимают минимум на 60–90 см выше конька, иначе возможно задувание ветра обратно.
Вариант 2: Вентиляция с фильтрацией воздуха (рециркуляция)
Этот способ предпочтителен для небольших мастерских, подвальных помещений или мест, где нельзя пробить отверстие в стене. Воздух засасывается, проходит через систему фильтров и возвращается обратно в комнату уже очищенным.
Типы фильтров:
-
Предфильтр (механический) — задерживает крупные частицы сажи, пыль, ворс. Меняется раз в 1–3 месяца.
-
HEPA-фильтр — улавливает до 99,97% частиц размером от 0,3 мкм.
-
Угольный фильтр — адсорбирует газообразные загрязнения и неприятные запахи. Его ресурс зависит от интенсивности работы.
Плюсы:
-
Компактность, можно разместить прямо под столом.
-
Не требуется согласование с соседями или ЖЭКом.
-
Сохраняется тепло в помещении.
Минусы:
-
Высокая стоимость качественных фильтров (особенно угольных и HEPA).
-
Фильтры нужно регулярно менять — это дополнительные расходы.
-
Не подходит для очень интенсивной работы (например, ежедневная резка 6 мм фанеры).
При выборе фильтрационной системы обращайте внимание на мощность — она должна соответствовать объёму вашего помещения. Например, для мастерской 2,5×2,5×2,5 м (около 15,6 м³) нужен агрегат, прогоняющий через себя не менее 300–400 м³/ч, чтобы воздух обновлялся 3–5 раз в час.
Особые конструкции: зональная вытяжка и дымоуловители

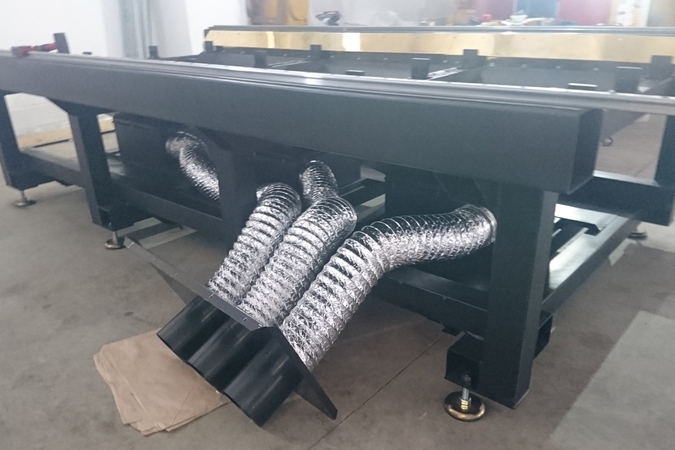

В дорогих станках с ЧПУ нередко используется продвинутая система дымоудаления — с пневмозаслонками, которые открываются только над местом обработки. Это позволяет экономить энергию и уменьшает общий расход воздуха, но сложнее в обслуживании.
Для бытовых и полупрофессиональных задач отлично подходят компактные дымоуловители. Это готовые устройства, похожие на большие пылесосы, которые подключаются к выходному патрубку лазера. Они тихие (около 40–50 дБ), недорогие и эффективны при гравировке бумаги, картона, кожи, резины. Фильтры в них обычно комбинированные: сначала механическая очистка, затем угольная.
Как сделать вентиляцию для лазерного ЧПУ своими руками: пошаговые рекомендации
Если бюджет ограничен, а станок уже стоит в гараже или арендованном боксе, можно собрать вытяжку самостоятельно. Вот основные правила, которые помогут избежать ошибок:
-
Выберите двигатель с запасом. Вентилятор с электромотором мощностью ½, ¾ или 1 л.с. (0,37–0,75 кВт) — оптимальный вариант. Обратите внимание на тип: радиальные (центробежные) вентиляторы лучше переносят запылённые потоки, чем осевые.
-
Расположите вентилятор на выдуве, а не на всасывании. То есть ставьте его в конце воздуховода, перед выходом на улицу или в фильтр. Тогда вся система будет находиться под разрежением, и при случайной утечке дым не пойдёт в комнату.
-
Обеспечьте приток свежего воздуха. Если вы вытягиваете воздух из герметичного помещения, давление падает, и вентилятору становится всё труднее работать. Нужна приточная решётка или хотя бы приоткрытое окно. Производительность притока должна примерно равняться объёму вытяжки. Простой расчёт: для системы на 600 м³/ч помещение объёмом 15 м³ должно получать приток не менее 600 м³/ч, что соответствует полной смене воздуха 40 раз в час — поэтому окно должно быть большим, либо нужен приточный клапан.
-

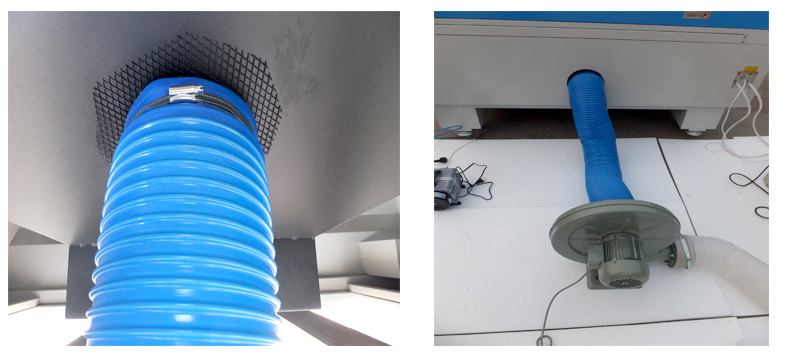

Используйте короткий гибкий участок у станка. Гофрированный алюминиевый рукав длиной 1–2 метра уменьшит передачу вибраций от вентилятора на лазер, что важно для точной гравировки. Но не делайте его слишком длинным — складки сильно увеличивают сопротивление.
-
Заземлите металлические части. Соедините трубу с контуром заземления мастерской. Стыки можно дополнительно проклеить алюминиевым скотчем для герметизации.
-
Установите защитный козырёк на уличную трубу. Он предотвратит попадание дождя, снега и листьев внутрь. Также желательно поставить сетку от птиц и грызунов.
Ошибки, которые сокращают эффективность и опасны
-
Использование бытового канального вентилятора. Они не рассчитаны на сажу и высокие температуры — лопасти быстро обрастают липким налётом, разбалансируются, мотор перегревается.
-
Отсутствие обратного клапана. Зимой холодный воздух будет задуваться внутрь, создавая сквозняк и конденсат.
-
Слишком длинная или изогнутая труба. Каждый поворот на 90° снижает эффективное давление на 10–15%. Старайтесь использовать плавные изгибы или два поворота по 45°.
-
Игнорирование замены фильтров. Забитый фильтр не только ухудшает тягу, но и становится источником бактерий и неприятного запаха. В угольных фильтрах со временем накопленные вещества могут выделяться обратно.
Заключение: чистый воздух — основа продуктивной работы
Вентиляция для лазерного станка — это не просто «труба и вентилятор», а продуманная инженерная система. Правильный выбор между уличным выбросом и фильтрацией, расчёт диаметра и длины воздуховода, заземление и обеспечение притока — всё это влияет на здоровье, безопасность и качество резки. Не экономьте на вытяжке, ведь дым от лазерной обработки содержит ультрадисперсные частицы, способные проникать глубоко в лёгкие. Инвестируя в хорошую систему дымоудаления сегодня, вы сохраняете своё здоровье и работоспособность оборудования на долгие годы.
Помните: даже самая простая самодельная вытяжка, сделанная по правилам, лучше, чем её полное отсутствие. Но если есть возможность — приобретите готовый дымоуловитель или профессиональную фильтровальную установку. Ваши сотрудники скажут вам спасибо за чистый воздух в мастерской.
