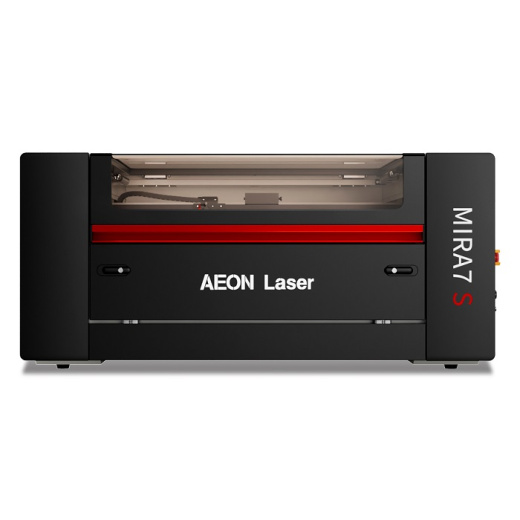

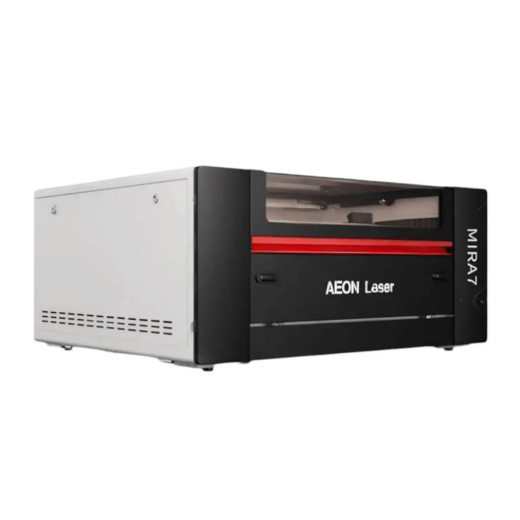

Высокоскоростной лазерный станок Aeon Mira 7S

Высокоскоростной лазерный станок Aeon Mira 7S — Революция моноблочной компоновки

Рынк лазерного оборудования давно разделился на два лагеря: любительские настольные аппараты, требующие доработки напильником, и гигантские промышленные комплексы, для которых нужно строить отдельное помещение с мощной вентиляцией и водяным охлаждением. Инженеры компании Aeon пошли по третьему пути, создав линейку Mira 7S. Это высокоскоростные лазерные станки с ЧПУ, которые вобрали в себя лучшие черты промышленного сектора, но упаковали их в эргономичный корпус-моноблок.

В этой статье мы подробно разберем, почему концепция «всё в одном» становится стандартом рынка, и как технические характеристики Mira 7S влияют на реальную производительность вашего бизнеса.

Конструкция «Моноблок»: Ничего лишнего, только работа

Главная "фишка" модели Aeon Mira 7S — это полная автономность. Конструкция станка спроектирована таким образом, что внутри корпуса нашлось место для всего необходимого оборудования жизнеобеспечения.

Традиционно, покупая CO2-лазер, оператор сталкивается с головной болью: где поставить громоздкий чиллер для охлаждения трубки? Куда деть шумный компрессор для обдува? Как синхронизировать включение вытяжки, чтобы не задохнуться в дыму? В Mira 7S эти проблемы решены на этапе проектирования.

Внутри корпуса смонтированы:

• Система охлаждения CW-3000: Замкнутый цикл обеспечивает стабильную температуру лазерной трубки во время многочасовых работ. Это напрямую влияет на ресурс излучателя и стабильность луча.

• Компрессор обдува (85 Вт): Воздушный поток не просто сдувает пыль и гарь. Встроенный компрессор создает избыточное давление, которое охлаждает фокусирующую линзу, предотвращая ее перегрев и замутнение от летящих снизу частиц расплава. Это продлевает срок службы оптики.

• Вытяжная система (110 Вт): Мощный вентилятор создает необходимую тягу для удаления продуктов горения непосредственно из рабочей зоны. Это значит, что лазер не будет "задыхаться" в дыму, а оптика останется чистой.

Благодаря такой компоновке, вам не нужно думать о синхронизации периферии. Все продумано на уровне электроники. При запуске задания автоматически включается вытяжка и компрессор, а после окончания реза срабатывает реле задержки, удаляя остатки дыма из камеры.

Техническое совершенство: От механики до микрошага

Высокоскоростной лазерный станок Aeon Mira 7S создан для тех, кто понимает цену точности. В основе перемещения портала и головы лежат высокоточные шаговые моторы Leadshine. Отличительная черта этих двигателей — угол поворота ротора всего 1.2 градуса на шаг. В сочетании с фирменными приводами Leadshine это позволяет добиться плавности хода, сравнимой с сервоприводами, но по более доступной цене.

Именно эта связка «мотор-привод» обеспечивает заявленное ускорение в 5G (и 8G для версий с RF-трубкой). Высокое ускорение критически важно при гравировке сложных изображений с большим количеством мелких деталей: станок тратит меньше времени на разгон и торможение, что значительно сокращает общее время обработки заказа.

Инженеры Aeon также учли проблему резонанса и вибраций, характерную для скоростных станков. Валы оси Y здесь не цельные, а составные, соединенные упругими пластинчатыми муфтами. Эти муфты работают как демпферы, гася крутильные колебания. Это решение исключает появление «ступенек» и дрожи на наклонных линиях при максимальных скоростях.

Рабочая зона и оптика: Гибкость без компромиссов

Станок оснащен сотовым столом в стандартной комплектации. Такая поверхность — идеальный выбор для гравировки и резки, так как лазерный луч, проходя сквозь материал, не встречает на своем пути сплошную плоскость и не создает обратных отражений, гарантируя чистоту нижней кромки.

Однако ключевая особенность Mira 7S — это линейный подъем стола. В отличие от бюджетных станков с тросовой или ременной системой, здесь используется шарико-винтовая пара (ШВП) и шаговый мотор. Это дает два неоспоримых преимущества:

1. Строгая вертикальность: Стол не «гуляет» и не перекашивается при подъеме тяжелых листов материала.

2. Расфокусированная гравировка: Возможность точной регулировки высоты позволяет поднимать стол так, чтобы изделие попадало в расфокусированное пятно луча. Это необходимо для создания объемных изображений или гравировки по сыпучим материалам, при этом производительность процесса возрастает в разы.

Также стоит отметить быстросъемную кассету для линз. Переход с резки толстой фанеры (требуется длиннофокусная линза) на микрогравировку металлизированных пластиков (короткий фокус) занимает секунды.

Начинка, на которую не жалко денег

Производители часто экономят на внутренних компонентах, которые не видны покупателю. Aeon Mira 7S собран по принципу "лучшее западное производство":

• Кабели Helukabel (Германия): Это не просто провода, а артерии станка. Немецкий кабель остается эластичным при постоянных изгибах, его жилы не обламываются внутри изоляции. Это исключает появление "фантомных" ошибок, когда станок ведет себя нестабильно из-за микротрещин в проводке.

• Электрика Schneider (Франция): Комплектующие этого бренда славятся своей надежностью и отказоустойчивостью. В электрошкафу Mira 7S царит идеальный порядок, что упрощает диагностику и обслуживание.

• Датчики Omron (Япония): Бесконтактные концевые выключатели обеспечивают точное определение «нуля» и безопасную остановку портала миллион раз подряд без потери точности.

• Блок розжига Ampetech: Один из самых надежных блоков питания для лазерных трубок на рынке. Его схемы защищены от пробоев, а трансформаторы имеют запас мощности, что гарантирует стабильный разряд на протяжении всего срока службы трубки.

Управление и экосистема: Ruida и автоматизация

Мозгом станка выступает эксклюзивная модификация контроллера Ruida на базе операционной системы Linux. Ruida — это признанный стандарт в мире CO2-лазеров за стабильность и скорость обработки G-code.

Для подготовки управляющих программ используется русифицированное ПО RDWorks. Программа интуитивно понятна и поддерживает работу со слоями. Вы можете в одном файле задать: красный слой — гравировка на скорости 300 мм/с, синий — резка на скорости 20 мм/с, а зеленый — включение компрессора обдува. Станок прочитает эти цвета и выполнит задание без участия оператора.

Удобным бонусом является встроенный WiFi-модуль. Вам не нужно перегонять тяжелые файлы на флешке или тянуть километры проводов через мастерскую — достаточно сбросить задание по сети.

Применение и материалы

Aeon Mira 7S — это универсальный солдат. Благодаря встроенным системам безопасности и мощной вытяжке, он позволяет обрабатывать широчайший спектр материалов:

• Органика и полимеры: Древесина, фанера, МДФ, акрил (оргстекло), ABS-пластики, двухслойные пластики типа Rowmark (для изготовления табличек).

• Текстиль: Хлопок, синтетика, фетр. Точность станка позволяет вырезать шевроны и аппликации по меткам (при наличии камеры позиционирования).

• Промышленные материалы: Композиты, ДСП, ДВП, резина (для печатей), кожа.

• Спецэффекты: Гравировка по камню, граниту, мрамору, а также по металлам (с использованием специальных паст).

Заключение

Лазерный станок Aeon Mira 7S — это не просто рабочая лошадка, а высокоточный инструмент, в котором каждая деталь продумана до мелочей. От упругой муфты на валу до реле задержки выключения вентилятора. Это выбор в пользу надежности, производительности и комфорта. Приобретая моноблок Aeon, вы покупаете не просто оборудование, а готовое автоматизированное рабочее место, которое начнет приносить прибыль в первый же день.

Все характеристики

• Охлаждение лазерной трубки:

  Водяное

• Производитель лазерной трубки:

  Shimodo R

• Блок розжига:

  Базовый, согласно мощности трубки

• Высота подъема рабочего стола:

  140 мм

• Структура рабочей поверхности, стандартно:

  Металлические соты с армированием

• Дисплей:

  3.5" Цветной TFT LCD

• Подъемный стол(ось Z):

  Шаговый привод Leadshine, управляется из ПО

• Приводные винты оси Z:

  Полированные шариковинтовые пары, 4шт

• Мотор оси Z:

  Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.8А

• Мотор оси X:

  Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.6А

• Мотор оси Y:

  Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.8А

• Структура рабочей поверхности, опиционально:

  Металлические соты на каркасе

• Тип лазерной трубки:

  CO2, c регенерирующем слоем

• Длина волны лазерной трубки:

  10,6 мкм

• Система управления:

  Ruida 6442, базовая версия

• Оптимальный теплоноситель:

  дистиллированная вода

• Длина, диаметр лазерной трубки:

  1200мм, 60мм

• Системы аварийной защиты:

  Кнопка экстренной остановки, Датчик протока воды, Концевые аварийные датчики, Система распознавания габаритов поля, Концевые контактные датчики

• Системы комфортной эксплуатации:

  Включение компрессора галочкой из программы, на каждый отдельный слой, Включение и выключение вытяжкного вентилятора при запуске задания, Задержка выключения вытяжного вентилятора по заданному времени, Управление подъемным столом из программного обеспечения, Быстрое переключение на поворотную ось одной кнопкой, Протягивание длинномерных или рулонных материалов, Подъем стола кнопками на корпусе станка, Управление через сетевой кабель Ethernet-RJ 45, Считывание данных с USB Накопителя, Регулируемые крепления излучателя, Красный лазерный комбинатор целеуказателя, Базовые держатели зеркал

• Материалы для обработки:

  акриловое стекло, ПЭТ, полистирол, двухслойные пластики, оргстекло, фанера, дерево, МДФ, ДСП, картон для лекал, гофрокартон, электрокартон, монолитный поликарбонат, вспененный полистирол, полипропилен, полиэтилен, полиуретан, текстолит, стекло, резина, бумага, дизайнерский картон, резина для печатей, хлопковая ткань, изолон

• Брэнды, используемых компонентов:

  Кабели - Helukabel(Германия), Электрические компоненты - Schneider(Франция), Блоки розжига - Ampetech(Россия/КНР), Моторы и привода - Leadshine(КНР), Направляющие - PMI,HIWIN(Taiwan), Лазерные трубки - Shimodo,Reci(КНР)

• Точность позиционирования:

  0,01 мм

• Количество лазерных трубок, стандартно:

  1 шт

• Количество лазерных трубок, максимально:

  1 шт

• Срок службы излучателя (Данные завода изготовителя):

  до 4000 ч

• Привод оси X:

  Шаговый драйвер Leadshine

• Ремень оси X:

  Зубчатый армированный ремень шириной 20 мм

• Направляющая оси X:

  Стальная линейная направляющая квадратного профиля PMI,HIWIN(в зависимости от модификации)

• Привод оси Y:

  Шаговый драйвер Leadshine

• Ремень оси Y:

  Зубчатый армированный ремень шириной 20 мм

• Направляющие оси Y:

  Стальные линейные направляющие квадратного профиля PMI,HIWIN(в зависимости от модификации)

• Количество концевых датчиков:

  4 шт

• Тип концевых датчиков на Осях X,Y:

  бесконтактные Omron, 2 шт

• Тип концевых датчиков на Оси Z:

  контактные, 2 шт

• Поддерживаемое программное обеспечение:

  RDWorks, плагин в CorelDraw, плагин в AutoCAD, LaserWork

• Порт передачи данных:

  USB кабель, USB флэш карта, Сетевой кабель ethernet rj-45(LAN), WIFI

• Язык дисплея:

  Русский, Английский

• Объем памяти:

  256 МБ

• Типы допустимых файлов:

  PNG,GIF, BMP, JPEG, PNG, PLT, DXF, DWG, DST, AI, EPS, CDR

• Поддерживаемые операционные системы:

  Windows XP 32bit; Win 7,8,10

• Диаметр зеркал:

  25 мм

• Компоненты:

  Helukabel, Schneider, Ampetech, Leadshine, PMI, HIWIN, Shimodo
