Токарная обработка остаётся одним из самых востребованных и технологически насыщенных методов механической обработки металлов и других материалов. Осесимметричные детали – валы, втулки, фланцы, кольца, штуцеры – составляют значительную часть номенклатуры любой машиностроительной компании. Современные токарные станки с числовым программным управлением позволяют достигать микронной точности, высокой производительности и стабильности качества при серийном и мелкосерийном производстве.
1. Основные типы токарных станков – от верстака до промышленного гиганта
Выбор конкретной модели токарного станка определяется габаритами заготовок, требуемой точностью, объёмом партии и степенью автоматизации. Рассмотрим основные виды оборудования, представленные на рынке сегодня.
1.1. Настольный токарный станок
Как следует из названия, этот компактный станок предназначен для установки на верстак или стол. Он занимает мало места и идеально подходит для мастерских с ограниченной площадью, а также для учебных целей и хобби. Несмотря на миниатюрные размеры, настольные модели способны выполнять широкий спектр операций: точение, расточку, нарезание резьбы, сверление. Однако уровень автоматизации здесь минимален – управление осуществляется вручную, поэтому мастер должен обладать высокой квалификацией и внимательностью. Такие станки часто используют для изготовления единичных прототипов, ремонта мелких деталей или в образовательных учреждениях.
1.2. Токарно-винторезный станок (универсальный)
Это классика станкостроения, наиболее распространённый тип механических токарных станков. Исторически они приводились в движение от паровых машин, затем – от электродвигателей. Современные токарно-винторезные станки оснащены коробками скоростей и подач, что позволяет гибко выбирать частоту вращения шпинделя и шаг резьбы. Их основное назначение – обработка чёрных и цветных металлов, а также нарезание метрической, дюймовой, модульной и питчевой резьбы. Благодаря высокоскоростным шпинделям и применению сменных твёрдосплавных пластин они обеспечивают высокую производительность и стойкость инструмента. Хотя сегодня на смену им приходят станки с ЧПУ, универсальные винторезные модели по-прежнему востребованы в ремонтных цехах, инструментальных производствах и на небольших предприятиях, где не требуется полная автоматизация.
1.3. Инструментальный токарный станок
По конструкции он близок к токарно-винторезному, но имеет ряд усовершенствований. Обычно такие станки компактнее и предназначены для более точной и сложной обработки, часто используются в инструментальных цехах. Их оснащают быстросменными патронами, цанговыми зажимами, коническими втулками и дополнительными приспособлениями, которых нет на базовых моделях. Инструментальные станки позволяют работать с более жёсткими допусками и лучше подходят для обработки сложнопрофильных деталей.
1.4. Токарный станок с револьверной головкой
Главное отличие – наличие револьверной головки, в которой одновременно закреплены несколько инструментов (резцы, свёрла, метчики, развёртки). Это позволяет выполнять последовательные операции без остановки и переналадки: точение, сверление, зенкерование, нарезание резьбы – всё за одну установку заготовки. Такие станки значительно повышают производительность, особенно в серийном производстве, и часто оснащаются ЧПУ для автоматического переключения инструментов и позиционирования. Они идеально подходят для изготовления деталей типа тел вращения со сложными внутренними и наружными элементами.
1.5. Многошпиндельный токарный станок
Это высокопроизводительное оборудование, оснащённое более чем одним шпинделем (часто 4, 6 или 8). Оно предназначено для крупносерийного и массового производства стандартных деталей. Каждый шпиндель вращает свою заготовку, и на каждом рабочем цикле выполняются различные переходы. Наладка таких станков сложна и занимает много времени, но после запуска цикл полностью автоматизирован, а время обработки одной детали минимально. Высокая стоимость станка и оснастки окупается только при очень больших партиях – например, при производстве крепежа, шариковых винтов или деталей для автомобильной промышленности.
1.6. Токарный станок с ЧПУ (полноценный обрабатывающий центр)
Это вершина эволюции токарного оборудования. Система числового программного управления обеспечивает полный или частичный контроль над всеми движениями станка. Полуавтоматические модели требуют вмешательства оператора для загрузки/выгрузки заготовок, тогда как полностью автоматические обрабатывающие центры оснащены роботизированными манипуляторами, магазинами инструментов, системами контроля износа и могут работать в безлюдном режиме. Современные токарные станки с ЧПУ часто совмещены с функцией фрезерования (токарно-фрезерные центры), что позволяет за одну установку обрабатывать заготовку с разных сторон, включая сверление поперечных отверстий и фрезерование шлицев. Кроме того, станки имеют защитные кожухи и системы отвода стружки, что делает работу безопасной, а экранный контроль параметров – удобным.
2. Система координат токарного станка с ЧПУ
Для правильного программирования и настройки важно понимать оси движения на токарном станке. В классической схеме:
-
Ось Z – параллельна оси вращения шпинделя (т.е. оси заготовки). Перемещение суппорта вдоль оси Z определяет длину обрабатываемой детали (продольная подача).
-
Ось X – перпендикулярна оси Z, направлена на инструмент от заготовки или к ней. Перемещение по оси X задаёт диаметр обработки (поперечная подача).
-
Ось C – вращение шпинделя с заготовкой (главное движение). Для токарных станков с функцией фрезерования добавляются оси Y и B, но базовая схема остаётся неизменной.
Такой подход упрощает программирование: все перемещения задаются в координатах диаметра (по X) и длины (по Z), что интуитивно понятно технологам.
3. Классификация операций токарной обработки
Токарная обработка охватывает широкий спектр технологических переходов, которые можно выполнять на одном оборудовании. Перечислим основные операции.
3.1. Точение (наружное)

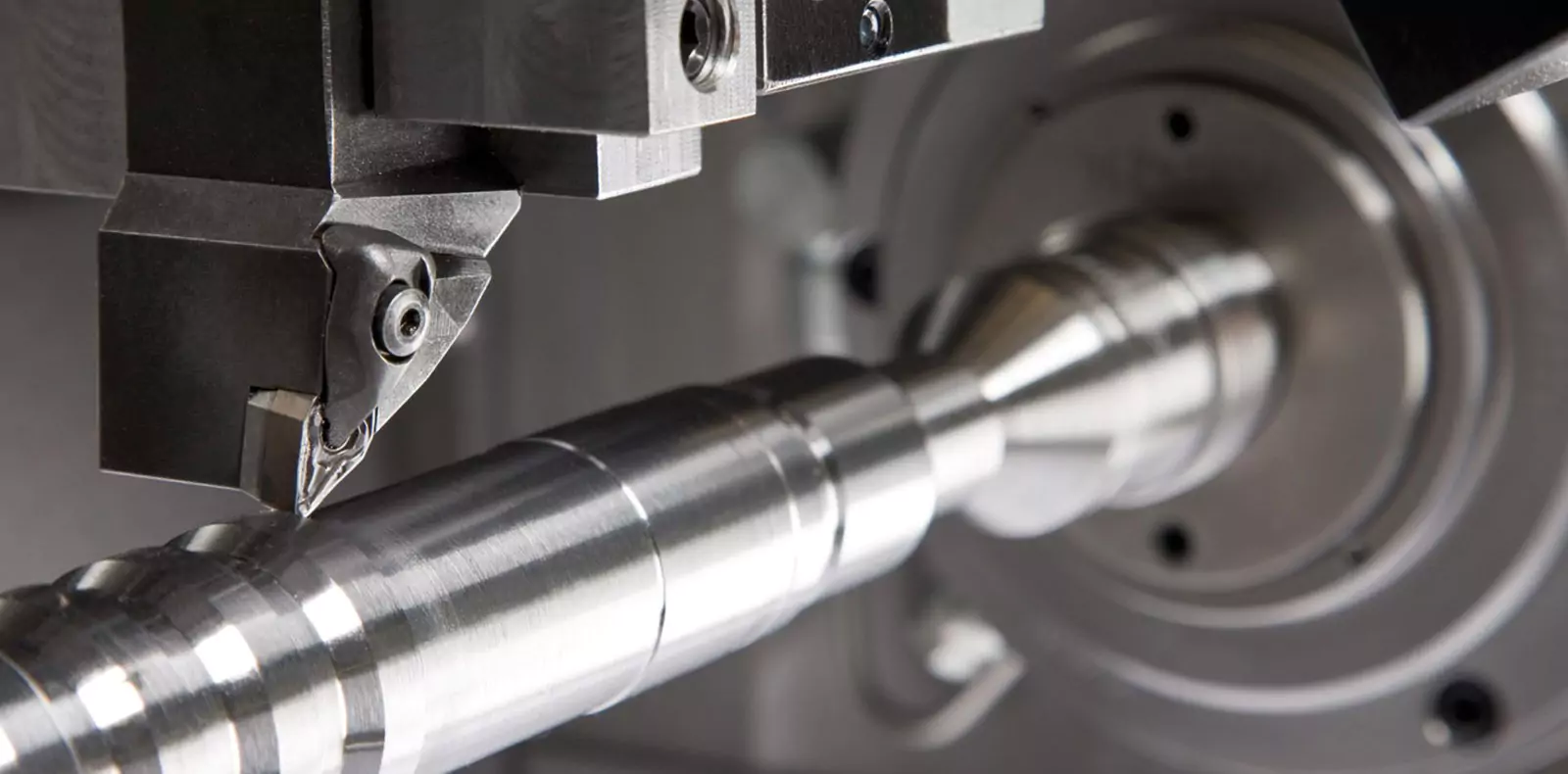

Самая распространённая операция. При точении инструмент (однорезцовый) перемещается вдоль оси Z, снимая с поверхности заготовки слой материала. В результате формируются цилиндрические, конические, ступенчатые или фасонные поверхности. Обычно для достижения чистового размера требуется несколько проходов (черновой, получистовой, чистовой). Применяется для валов, осей, шпинделей.
3.2. Торцовка
Инструмент движется перпендикулярно оси вращения (по X) и снимает тонкий слой с торца заготовки. Цель – выравнивание торца, создание базовой плоскости и получение нужной шероховатости. Часто выполняется в начале или конце цикла.
3.3. Прорезание канавок
Инструмент (отрезной или канавочный резец) врезается на заданную глубину по X в любом месте боковой поверхности. Таким образом формируются кольцевые канавки для установки стопорных колец, уплотнителей или для выхода резьбонарезного инструмента. Ширина канавки может быть равна ширине резца или обрабатываться за несколько проходов.
3.4. Отрезка
По сути, это канавка на всю глубину до центра заготовки, после чего деталь отделяется от прутка. Отрезка – распространённый способ получения готовых деталей из пруткового материала. Требует специального отрезного резца с тонкой пластиной.
3.5. Нарезание наружной резьбы
С помощью резьбового резца или резьбонарезной гребёнки на поверхности заготовки формируется винтовая линия – наружная резьба (метрическая, дюймовая, трапецеидальная). Обычно выполняется за несколько проходов (черновых и чистовых) для получения требуемого профиля.
3.6. Сверление
На токарных станках с ЧПУ возможно сверление отверстий вдоль оси Z (осевое) путём подачи сверла, закреплённого в револьверной головке или в задней бабке. При этом заготовка вращается, а инструмент подаётся навстречу. Современные токарные центры могут выполнять сверление и поперечных отверстий (перпендикулярно оси), если оснащены приводным инструментом.
3.7. Расточка
Это внутреннее точение – увеличение и выравнивание уже имеющегося отверстия (после сверления или литья). Расточные резцы позволяют получить точные диаметры, конусы, ступени и фаски внутри детали. Это критически важно для посадочных отверстий под подшипники.
3.8. Развёртывание
Чистовая операция для отверстий. Многолезвийный инструмент (развёртка) вводится в отверстие для получения финишного размера с высокой точностью (квалитеты IT6–IT8) и малой шероховатостью. Развёртывание является калибрующим переходом.
3.9. Нарезание внутренней резьбы
После сверления и расточки в отверстие подаётся метчик (или резьбонарезной резец, если отверстие большого диаметра) и нарезается внутренняя резьба. Это важная операция для резьбовых соединений, фитингов, корпусных деталей.
4. Материалы, пригодные для токарной обработки
Выбор режимов резания и типа режущего инструмента напрямую зависит от обрабатываемого материала. Токарные станки могут работать с самыми разными материалами:
-
Металлы и сплавы – конструкционные и инструментальные стали, нержавейка, чугуны, алюминиевые, титановые, магниевые, медные, латунные и бронзовые сплавы. Это основной спектр.
-
Пластмассы и полимеры – капролон, фторопласт, текстолит, полиамиды, акрил, ПВХ. Требуют острых резцов и небольших подач из-за низкой теплопроводности.
-
Древесина – различные породы (дуб, бук, ясень, орех) для изготовления точеных изделий – балясин, ножек мебели, шахматных фигур.
-
Стекло и керамика – обработка алмазным инструментом на специальных станках с охлаждением.
-
Воск и модельные составы – для создания литейных мастер-моделей (выжигаемые модели).
Важно отметить, что заготовки могут иметь разное сечение: круглые, квадратные, шестигранные – это не ограничивает процесс, так как точение происходит по вращающейся заготовке.
5. Интеграция с фрезерованием – современные тенденции
В последние годы всё большую популярность приобретают токарно-фрезерные обрабатывающие центры. Они сочетают в себе возможности токарной обработки и фрезерования с несколькими осями. Это позволяет изготавливать сложные детали (например, корпуса гидрораспределителей, лопатки турбин) за одну установку, исключая погрешности перезакрепления. Приводной инструмент (фрезы, свёрла) устанавливается в револьверную головку и может вращаться независимо от шпинделя, что даёт возможность выполнять поперечное сверление, фрезерование плоскостей, пазов и шлицев. Такие станки становятся стандартом для высокотехнологичных производств.
6. Ключевые критерии выбора токарного станка
При выборе оборудования стоит обратить внимание на:
-
Максимальный диаметр и длину обработки (над станиной и над суппортом).
-
Мощность шпинделя и диапазон частот вращения.
-
Количество инструментов в револьверной головке.
-
Наличие системы ЧПУ с достаточными функциями (поддержка контурной обработки, синхронизация осей).
-
Возможность установки дополнительных приспособлений (люнетов, задней бабки, устройств для подачи прутка).
-
Простота обслуживания и доступность запасных частей.
Для серийного производства решающее значение имеют автоматизация и быстродействие, а для единичного ремонта – универсальность и цена.
Заключение
Токарная обработка остаётся неотъемлемой частью машиностроения, и её роль только возрастает благодаря развитию ЧПУ-технологий. Мы рассмотрели всё многообразие оборудования – от компактных настольных станков до многопрофильных обрабатывающих центров – и убедились, что для каждой задачи найдётся своё решение. Широкий спектр операций (от наружного точения до внутренней резьбы) и совместимость с различными материалами делают токарные станки поистине универсальным инструментом. А интеграция с фрезерными возможностями и цифровыми системами управления открывает новые горизонты для сокращения времени цикла, повышения точности и создания сложных деталей с минимальным участием человека. Понимание типов станков, систем осей и технологических переходов – это база, без которой невозможно эффективное использование современного металлообрабатывающего парка.
