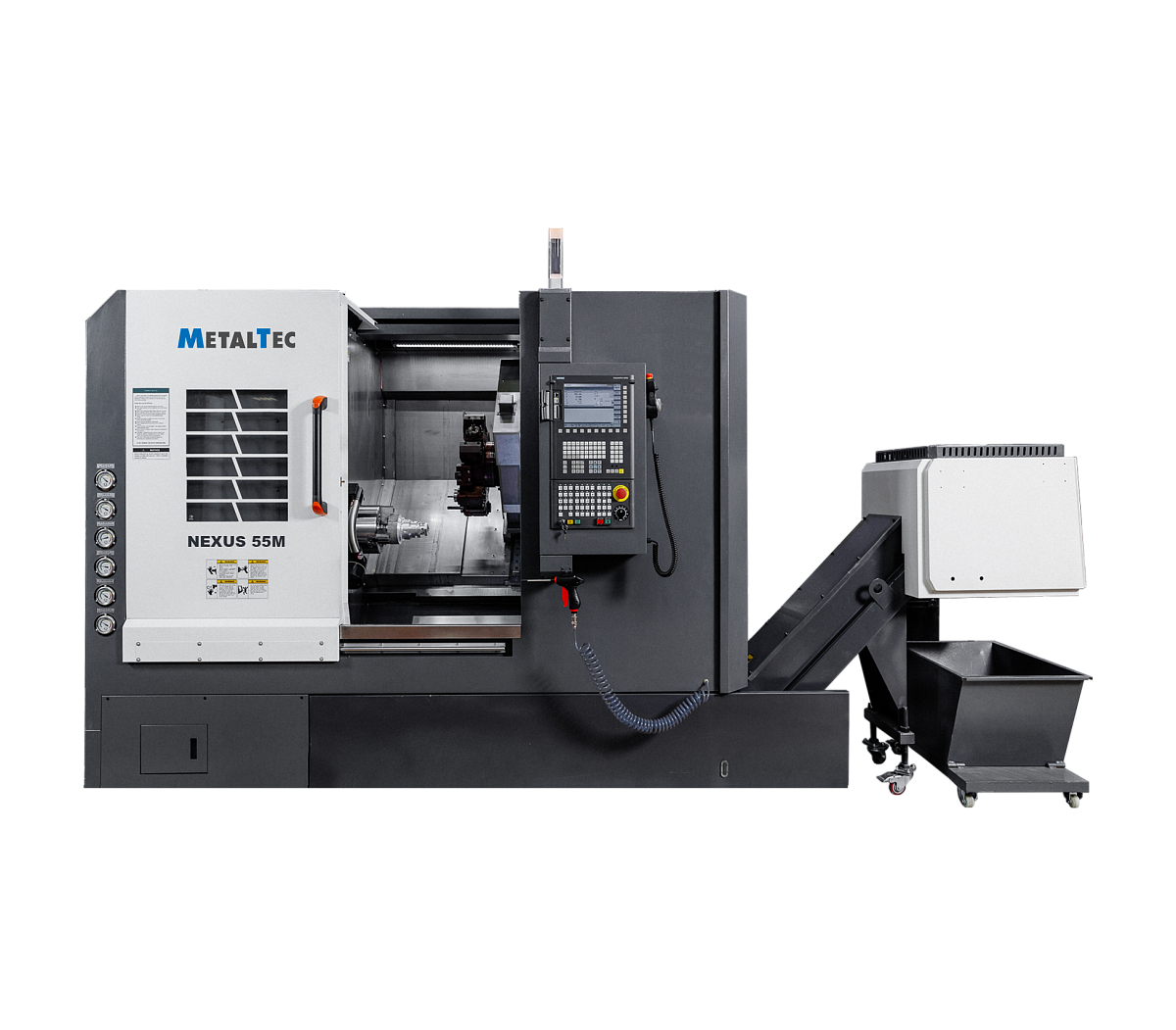

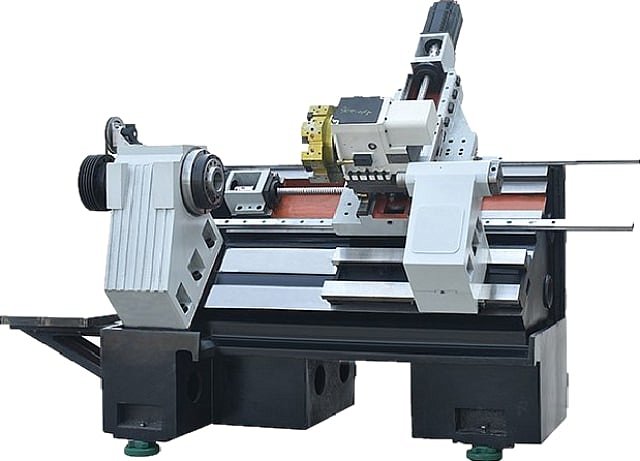

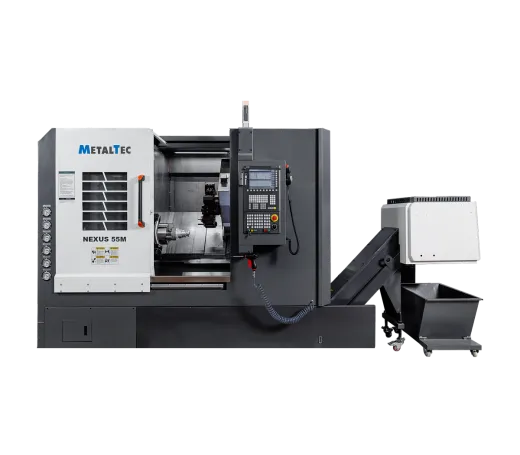

MetalTec NEXUS 55M - Токарный станок ЧПУ с наклонной станиной

MetalTec NEXUS 55M: Современный токарный центр для комплексной обработки

В сфере металлообработки эффективность и универсальность оборудования напрямую влияют на рентабельность производства. Станок MetalTec NEXUS 55M с ЧПУ представляет собой передовое решение, сочетающее мощность классического токарного агрегата с возможностями фрезерной обработки благодаря приводному инструменту. Это делает его незаменимым для выполнения комплексных операций за одну установку заготовки.

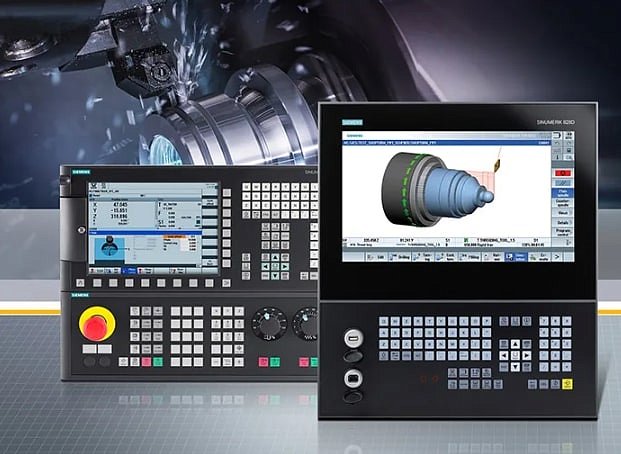

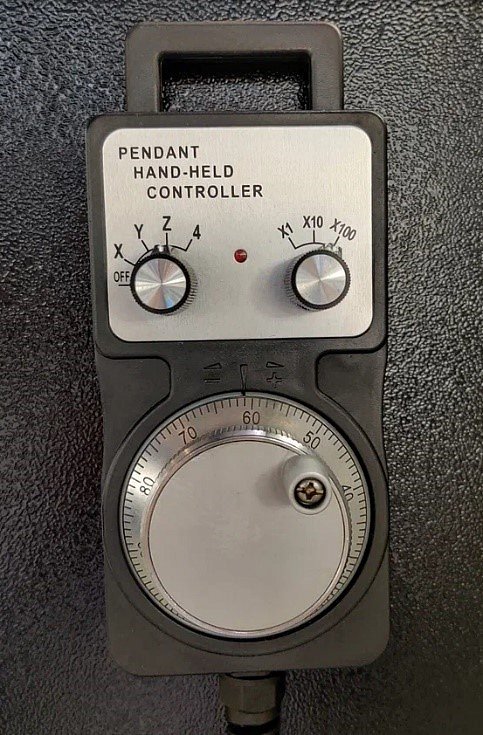

Сердце управления: система ЧПУ SIEMENS 828D SHOP TURN
Управление станком осуществляется посредством интуитивной системы числового программного управления SIEMENS 828D SHOP TURN. Эта платформа известна своей надежностью, высокой скоростью обработки данных и удобным интерфейсом, адаптированным для токарных операций. Использование серводвигателей Siemens по осям X и Z гарантирует динамичное и точное позиционирование суппорта.

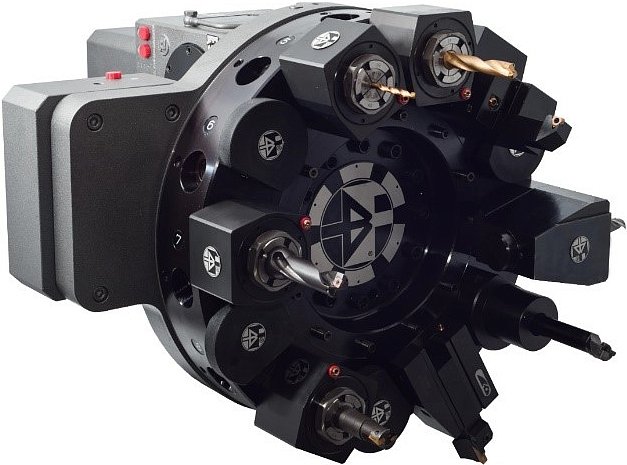

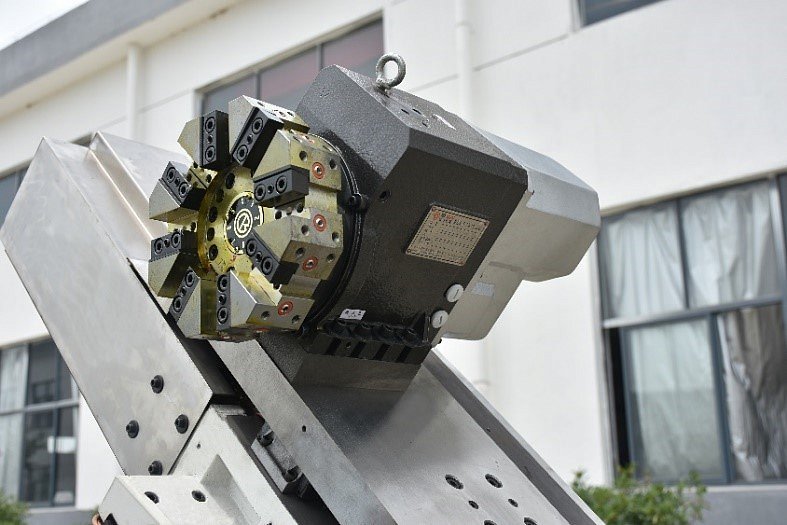

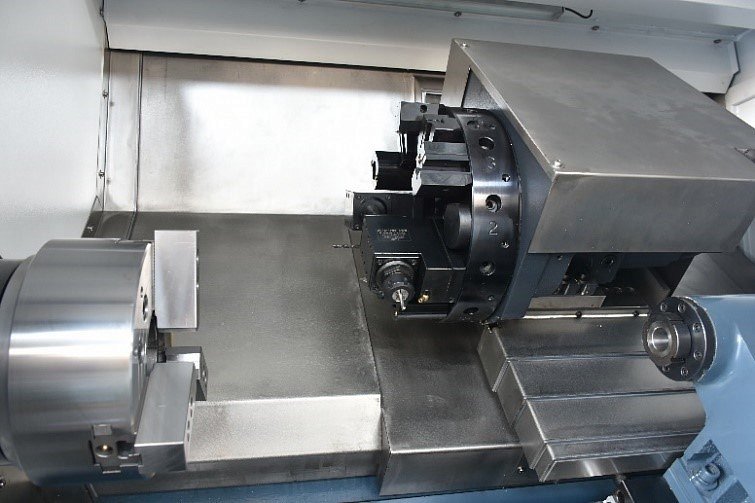

Главная особенность: 12-позиционная приводная револьверная головка
Ключевым преимуществом модели NEXUS 55M является оснащение 12-позиционной револьверной головкой с приводным инструментом. Это позволяет не только выполнять традиционное точение, но и проводить фрезерование, сверление и нарезание резьбы радиально и осево без переустановки детали. В базовой комплектации станок включает три приводных инструмента (один в 0° и два в 90° ориентации) с интерфейсом BMT55 и цангами ER32, что расширяет технологические возможности.

Технические возможности и параметры обработки

• Габариты обработки: Станок рассчитан на работу с заготовками до 550 мм в диаметре над станиной и длиной до 500 мм. Максимальный диаметр точения для вала — 280 мм, для диска — 300 мм.

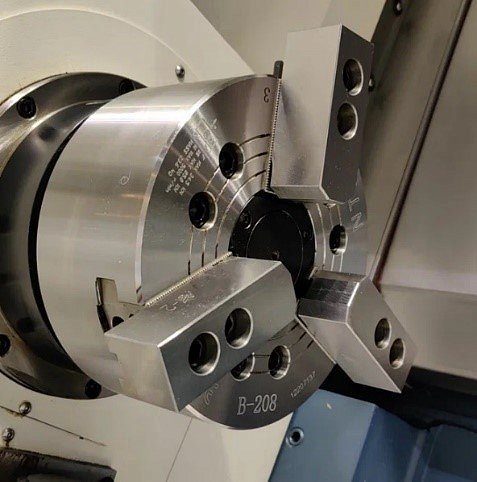

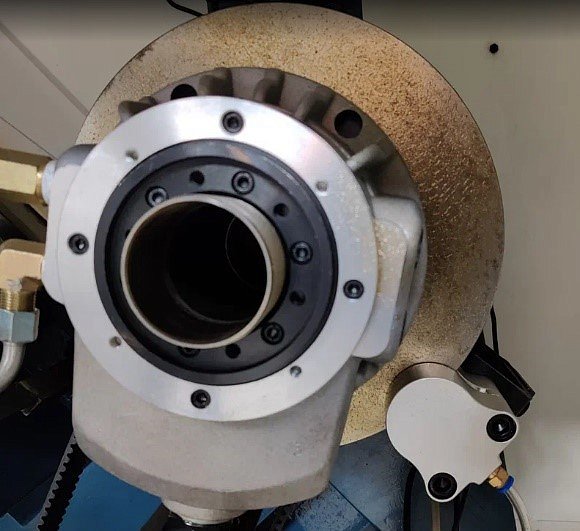

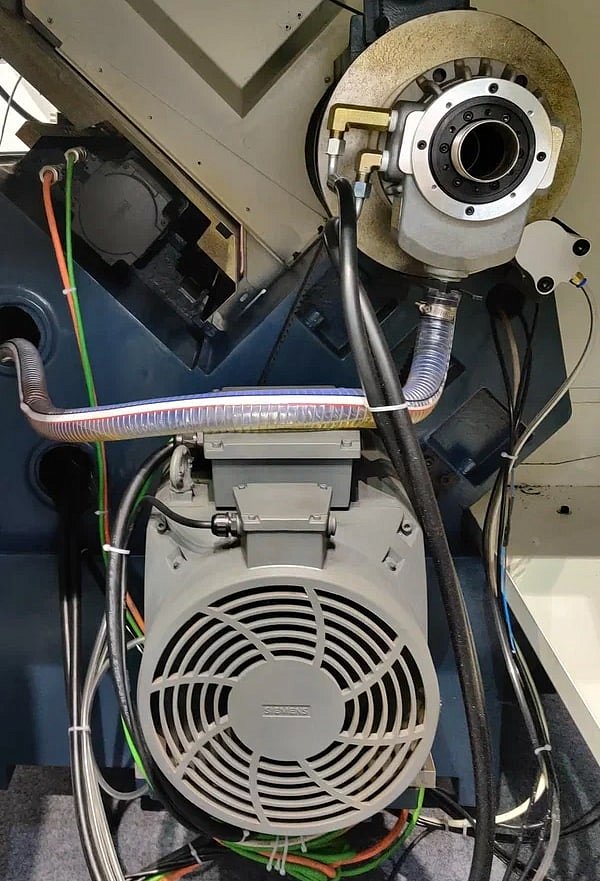

• Шпиндель: Главный шпиндель с отверстием 62 мм (сквозное — 45 мм) и гидропатроном на 200 мм обеспечивает скорость вращения от 50 до 3500 об/мин. Торец A2-6 гарантирует жесткое крепление.

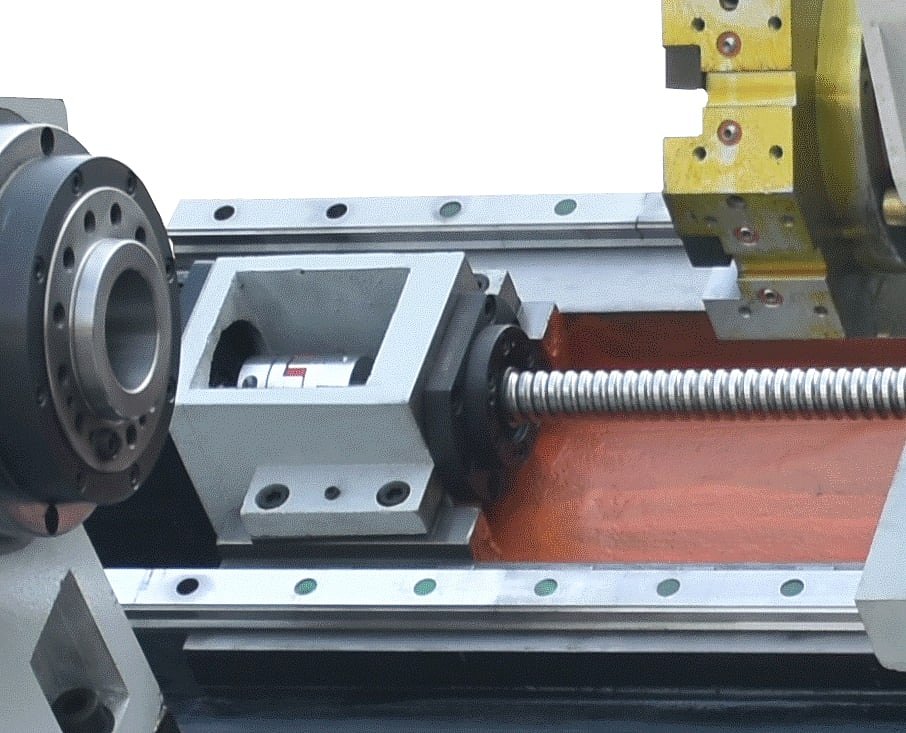

• Перемещения: Суппорт обеспечивает ход по оси X — 230 мм, по оси Z — 500 мм с ускоренным перемещением до 24 м/мин по обеим осям.

• Приводной инструмент: Оснащен отдельным шпинделем мощностью 3.3 кВт, обеспечивающим крутящий момент до 50 Н·м и скорость до 5600 об/мин для операций фрезерования и сверления.

Обеспечение точности и качества
Станок обладает высокими показателями точности, что подтверждается параметрами:

• Позиционирование по осям: ±0.022 мм.

• Повторяемость: ±0.006 мм.

• Обеспечиваемая шероховатость поверхности: Ra 1.6 мкм.

• Высокая геометрическая точность (округлость, цилиндричность, плоскостность).

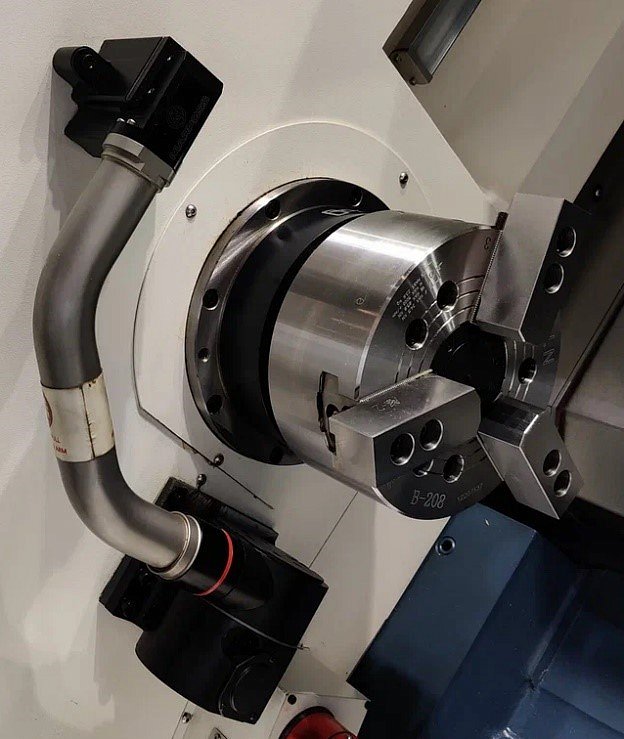

  Важным элементом является встроенная система измерения и привязки инструмента Renishaw, которая автоматизирует процесс настройки и компенсирует износ, минимизируя время на подготовку.

Дополнительное оснащение и конструкция

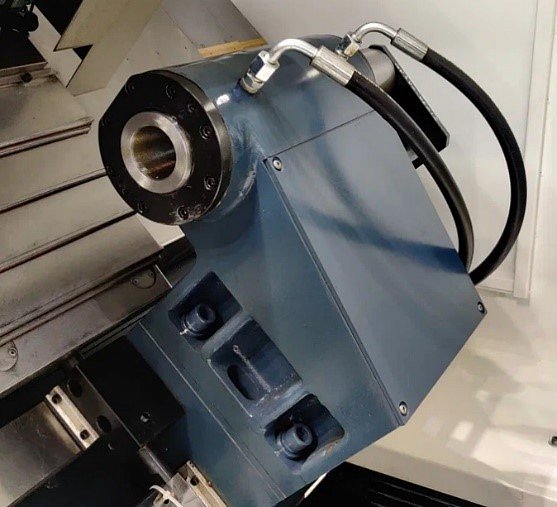

• Задняя бабка: Гидравлическая, с конусом MT5, обеспечивает надежную поддержку длинных заготовок.

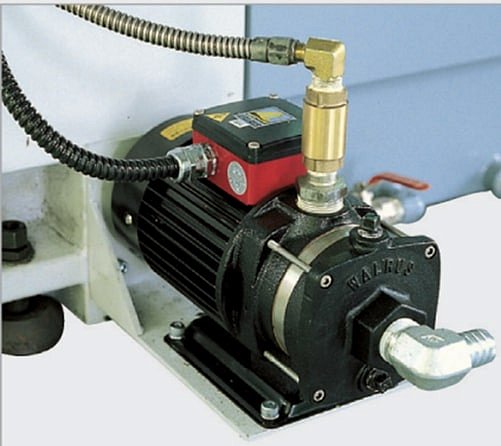

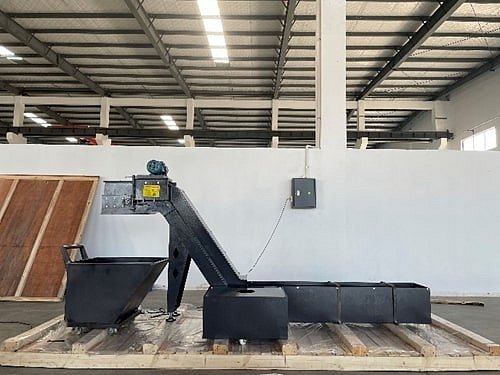

• Система охлаждения: Насос СОЖ высокого давления (20 Бар) для эффективного отвода тепла и стружки.

• Транспортировка: Станок поставляется в двух местах общим весом брутто 4800 кг, что требует тщательного планирования логистики.

MetalTec NEXUS 55M — это сбалансированный токарный центр для современных цехов. Его главные козыри — приводная револьверная головка на 12 инструментов, мощная система ЧПУ Siemens и высокие показатели точности. Такой станок оптимален для предприятий, занимающихся изготовлением сложных деталей типа фланцев, корпусов, валов с элементами фрезерования, где требуется сокращение времени цикла и количества переустановок. Комплектация системой Renishaw, гидравлической бабкой и набором кулачков делает его готовым решением для внедрения в производственный процесс.

Модель

MetalTec NEXUS 55M

Система ЧПУ
SIEMENS 828D SHOP TURN

Серводвигатели по осям Х / Z
SIEMENS

Макс. диаметр над станиной, мм
550

Макс. диаметр над суппортом, мм
360

Расстояние между центрами, мм
550

Макс. диаметр обработки, мм (диск)
300

Макс. диаметр обработки, мм (вал)
280

Макс. длина обработки, мм (вал)
500

Шпиндель

Макс. обороты, об/мин
50 - 3500

Отверстие шпинделя, мм
62

Макс. диаметр сквозного отверстия, мм
45

Торец шпинделя
A2-6

Гидравлический патрон, мм
200

Перемещение суппорта

Ход по оси Х, мм
230

Ход по оси Z, мм
500

Ускоренное перемещение по осям X / Z, м/мин
24 / 24

Инструментальный резцедержатель

Тип
револьверная голова с приводным инструментом

Количество инструмента
12

Размер инструмента, мм
25 x 25

Система измерения и привязки инструмента Renishaw

Приводной инструмент BMT55-ER32-0°, шт
1

Приводной инструмент BMT55-ER32-90°, шт
2


Приводной инструмент
BMT55-ER32-0°, шт
1

BMT55-ER32-90°, шт
2

Оптимальная мощность, кВт
3,3

Макс. крутящий момент, Нм
50

Макс. допустимые обороты, об/мин
6000

Рабочий диапазон оборотов, об/мин
5600

Механическая задняя бабка

Тип привода пиноли
гидравлический

Макс. перемещение, мм
100

Конус
MT5

Диаметр конуса хвостовика, мм
75


Двигатель
Мощность двигателя, кВт
11 / 15

Насос СОЖ, Бар
20

Точности

Округлость обрабатываемой детали, мм
0,003 / Ø 75

Цилиндричность обрабатываемой детали, мм
0,02 / 300

Плоскостность обрабатываемой детали, мм
0,025 / Ø 300

Шероховатость обрабатываемой поверхности
Ra 1,6 µm

Точность позиционирования

Ось X, мм
0,022

Ось Z, мм
0,022 / 550


Повторяемость
Ось X, мм
0,006

Ось Z, мм
0,006 / 550

Габаритные размеры

Длина, мм
4500

Ширина, мм
2000

Высота, мм
2300

Вес нетто, кг
4050

Вес брутто, кг
4800

Транспортные габариты

Количество мест
2

Место 1
18,61 м³

Длина, мм
3600

Ширина, мм
2200

Высота, мм
2350

Место 2
4,25 м³

Длина, мм
3150

Ширина, мм
1000

Высота, мм
2350

Примечание
общая длина борта авто не менее 7000 мм
