Точная обработка на ЧПУ требует учёта разницы в длине инструментов. Узнайте, как измерить дельту Z на Weihong NK105 G3 — от ручного способа до автоматической калибровки с датчиком.
Введение: почему дельта Z так важна?
В любом фрезерном станке с числовым программным управлением (ЧПУ), оснащённом инструментальным магазином, каждый режущий инструмент имеет собственную геометрическую длину. Даже у фрез одного типоразмера от разных партий или после переточки вылет (расстояние от торца шпинделя до рабочей кромки) может различаться на доли миллиметра. Игнорирование этих отличий приводит к ошибкам позиционирования по оси Z: одни инструменты врезаются слишком глубоко, другие — не достают до заготовки. Результат — брак, поломка дорогостоящих фрез или даже повреждение станка.
Система ЧПУ Weihong NK105 G3, популярная в среднебюджетных обрабатывающих центрах, предлагает встроенный механизм компенсации разницы длин инструментов. Эта разница и называется дельта Z (ΔZ). Правильное измерение и запись дельты для каждого гнезда магазина — основа автоматической смены инструмента (ATC) и стабильной обработки. В данной статье мы детально разберём, как выполнить замеры ΔZ на контроллере NK105 G3, какие способы существуют и на что обратить особое внимание.
Особенности Weihong NK105 G3 при работе с магазином инструментов
Контроллер NK105 G3 — это трёхосевая система (XYZ) с возможностью управления четвёртой осью и инструментальным магазином барабанного или цепного типа. В его памяти хранится таблица данных для каждого инструмента (номера гнезда). Помимо радиуса и количества зубьев, критически важным параметром является значение смещения по Z (Z offset). Когда программа вызывает инструмент Tn, контроллер автоматически прибавляет его смещение к текущим координатам, корректируя положение шпинделя так, будто все фрезы имеют одинаковую длину.
Другими словами, после измерения дельты вы можете привязать нулевую точку детали по Z одним эталонным инструментом (например, самой короткой фрезой), а остальные инструменты будут автоматически «удлиняться» или «укорачиваться» программно. Без правильно заданных дельт даже идеально выставленный ноль заготовки не спасёт от ошибок глубины.
Контроллер поддерживает два принципиально разных подхода к измерению ΔZ:
-
Ручной замер с использованием щупа или бруска известной высоты.
-
Автоматический замер с помощью подключаемого датчика касания (touch probe или контактный сенсор).
Рассмотрим оба варианта подробно, акцентируя специфику интерфейса NK105 G3.
Подготовка к измерению дельты Z
Перед началом работ убедитесь в следующем:
-
Шпиндель и магазин проходят инициализацию без ошибок (нет аварий по сервоприводам).
-
В контроллере загружена актуальная конфигурация параметров станка (число инструментов, тип магазина, скорости перемещений).
-
Поверхность стола или калибровочной плиты чиста, на ней нет стружки или остатков СОЖ.
-
Если вы используете автоматический датчик, он жёстко закреплён в известном месте (например, на краю стола) и подключён к входу сигнала касания контроллера.
-
Для ручного метода подготовьте эталонный параллелепипед (калибровочную прокладку) точной высоты, например 50 или 100 мм.
Также полезно заранее записать на бумаге текущие значения дельт (если они уже были), чтобы иметь возможность откатиться назад при случайном сбое.
Способ 1. Ручное измерение дельты Z на Weihong NK105 G3
Этот метод требует внимательности, но не нуждается в дополнительных датчиках. Он подходит для станков без автоматического зонда или при разовой настройке нового инструмента.
Шаг 1. Установка эталонной фрезы
Выберите один инструмент, который будет служить базой отсчёта (например, самая часто используемая концевая фреза). Установите его в шпиндель вручную или вызовите через ATC. Обнулите координату Z в рабочей системе координат (обычно G54), подведя торец фрезы к поверхности стола или заготовки через лист бумаги (метод «на просвет»). Зафиксируйте этот ноль в системе – теперь у вас есть эталонная точка.
Шаг 2. Запись базового вылета
При эталонном инструменте значение его дельты Z в таблице инструментов должно быть равно 0 (или любому одинаковому числу, но проще ноль). В контроллере Weihong NK105 G3 откройте раздел «Инструменты» (Tools) или «Таблица компенсации» (Offset Table). Найдите строку для текущего инструмента (например, T1) и установите поле Z offset в 0.000. Запомните физическое положение шпинделя – вы больше не будете его менять до конца измерения всех дельт.
Шаг 3. Последовательный замер остальных инструментов
Теперь по очереди загружайте каждый инструмент из магазина в шпиндель. Для каждого выполните следующее:
-
Опустите шпиндель вручную (режим Jog или шаговый режим) до касания инструментом той же самой поверхности, что и эталон.
-
Для точного касания используйте щуп (калиброванную пластину) или лист бумаги: опускайте Z до тех пор, пока бумага не начнёт зажиматься между торцом инструмента и плитой. В момент лёгкого трения – остановитесь.
-

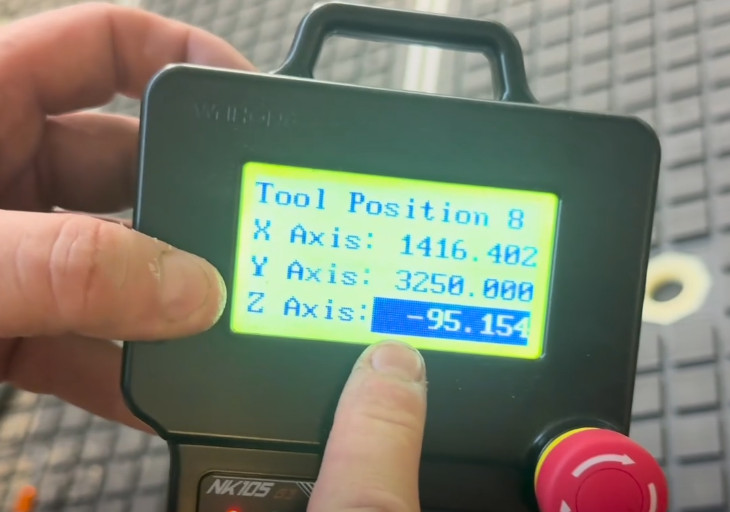

Считайте текущую координату Z на экране NK105 (в системе G54). Эта координата – и есть дельта вылета относительно эталона. Если эталон касался при Z=0, а новый инструмент коснулся при Z=+2.5 мм, значит, он длиннее на 2.5 мм, и дельту нужно записать как +2.5 (или наоборот – зависит от знака в вашем постпроцессоре). Обычно более длинный инструмент требует отрицательной коррекции (чтобы шпиндель поднялся), но проверьте логику вашего контроллера.
-
Внесите полученное значение в соответствующее поле Z offset для номера инструмента в таблице.
Повторите для всех инструментов в магазине. После завершения сохраните таблицу – обычно кнопкой «Сохранить» или «Enter» в конце строки.
Ошибки ручного метода:
-
Разная сила нажатия на бумагу – погрешность до 0.1 мм.
-
Перемещение стола или заготовки во время измерений.
-
Забыли обнулить эталонный инструмент.
Способ 2. Автоматическое измерение с помощью датчика

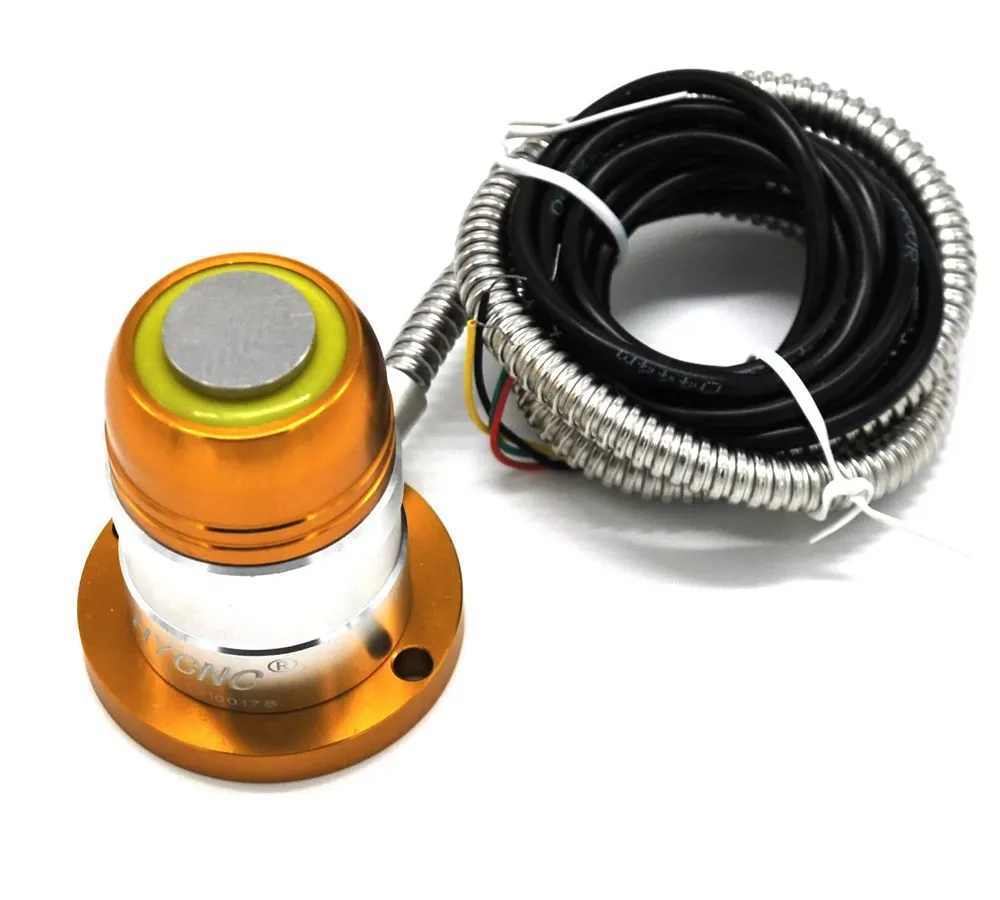

Современные станки на базе NK105 G3 часто комплектуются подключаемым датчиком касания (touch sensor). Это значительно ускоряет процесс и повышает точность (погрешность до 0.005 мм).
Настройка датчика

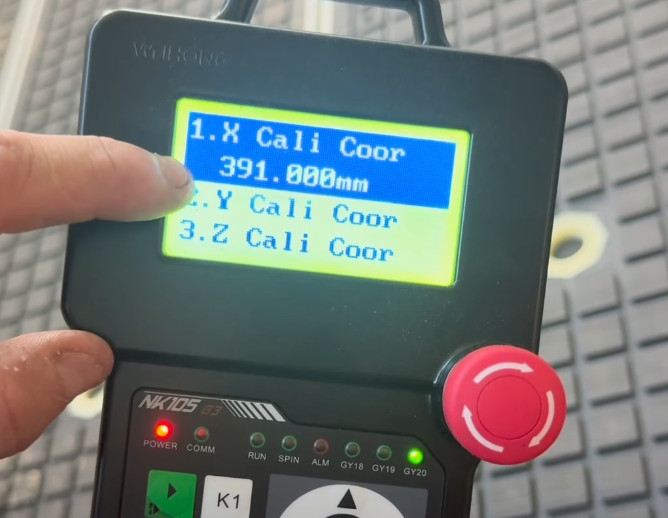

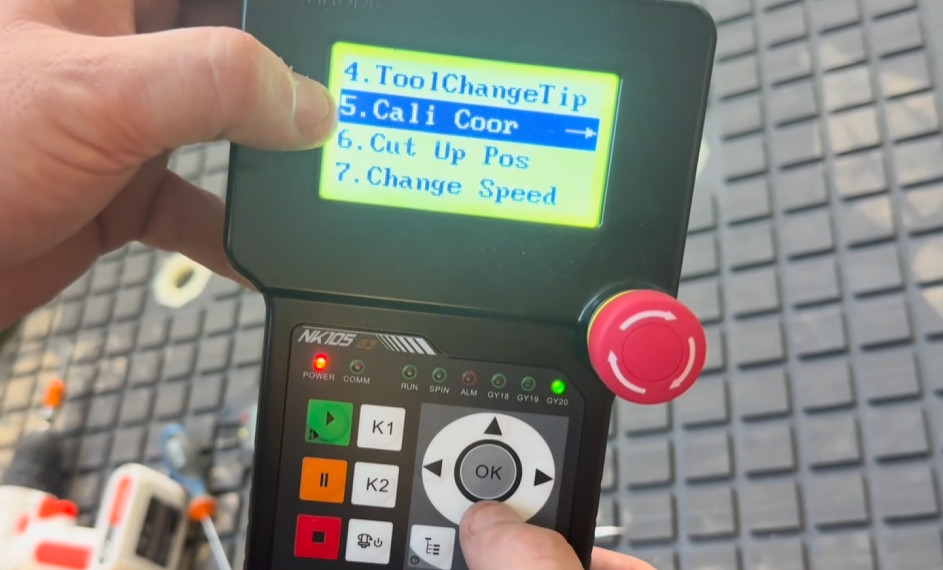

Датчик должен быть зафиксирован в неподвижной точке стола, а его высота относительно нулевой плоскости стола – измерена и введена в параметры системы. Обычно в меню «Параметры» → «Настройки автосмены»→ «Координаты датчика» задают:
-
Координаты XY места установки датчика (чтобы шпиндель автоматически подводился к нему).
-
Высоту срабатывания (толщину сенсора). Например, если датчик выключается при вертикальном усилии, то после касания его верхней плоскостью координата Z будет соответствовать высоте датчика.
Алгоритм автоматического замера
-

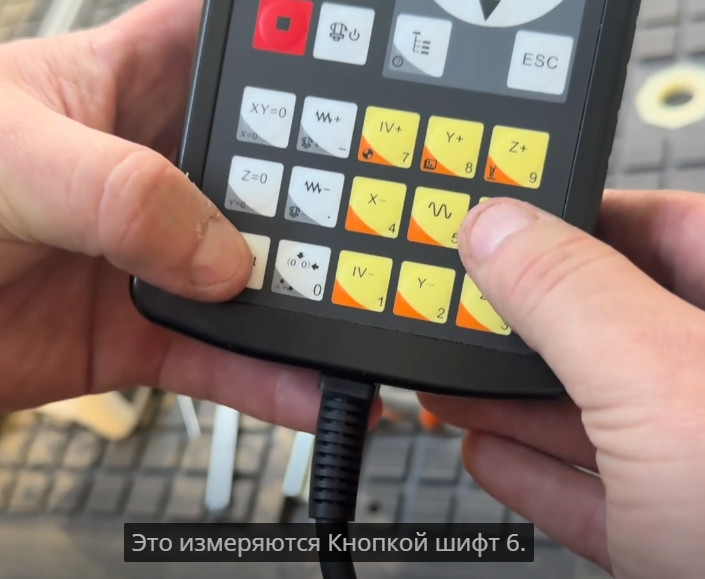

Вызовите на панели NK105 функцию «Измерение длины инструмента» (обычно находится в разделе «SHIFT+6»).
-

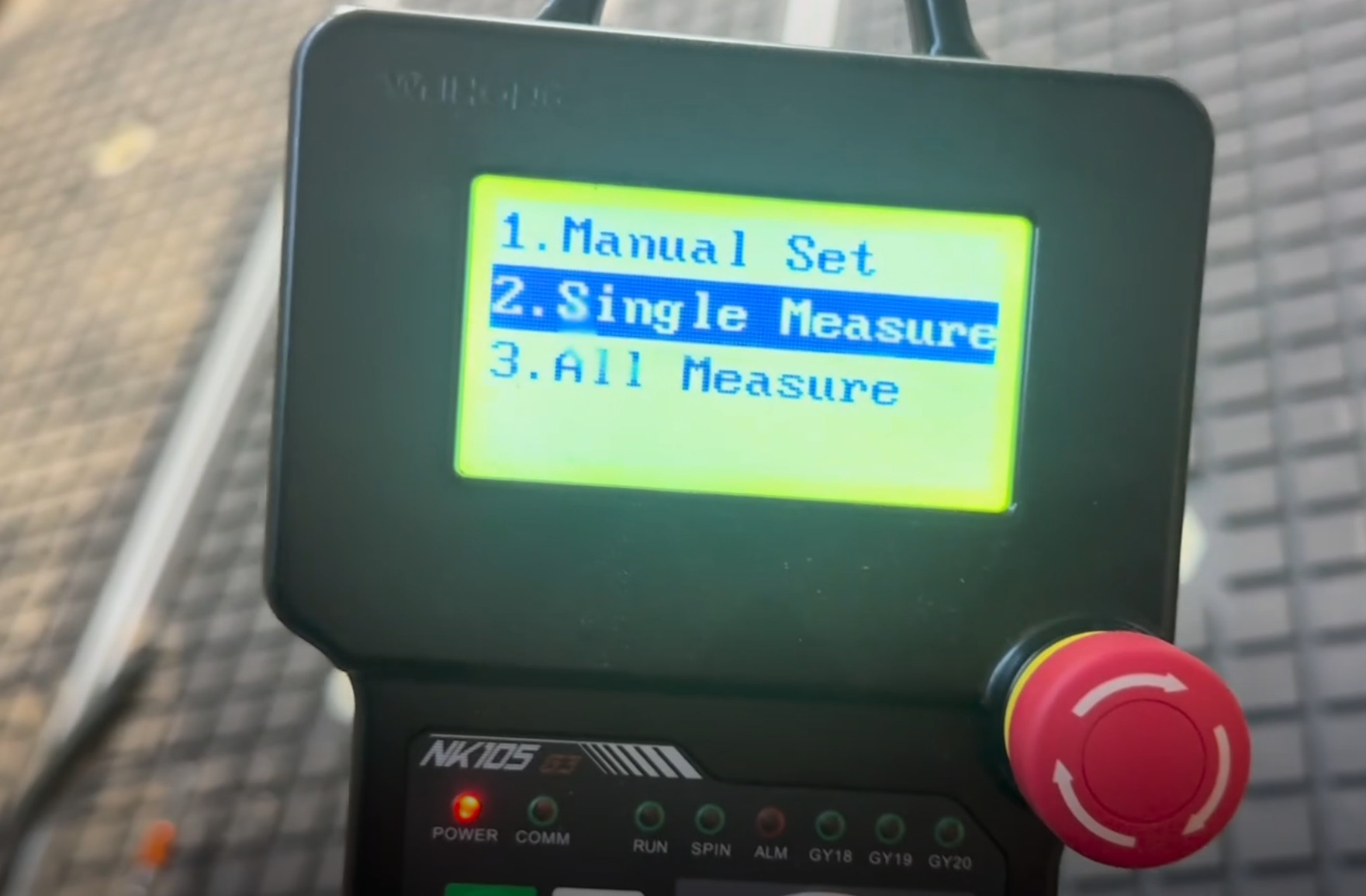

Выберите режим «Single measure» . Система измерит вылет текущего зажатого инструмента, подведёт шпиндель к датчику, медленно опустит до касания, зафиксирует точку и рассчитает дельту Z относительно предварительно введённого эталона.
-
Результат автоматически запишется в таблицу смещений.
-
Повторите для всех инструментов или используйте пакетный режим «all measure»(система берет и меряет все инструменты по очереди с 1 по последний).
