Мне поступил интересный заказ от коллег: необходимо было выполнить высококачественную 3D фрезеровку рельефа с использованием четвертой вращательной оси. Задача потребовала глубокой проработки и серьезных усилий.

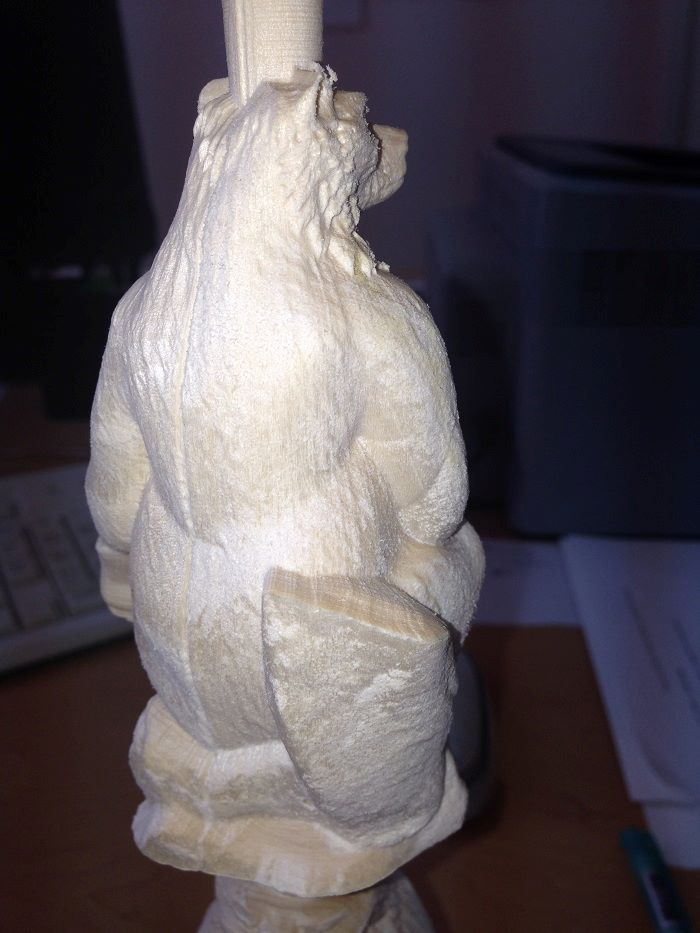

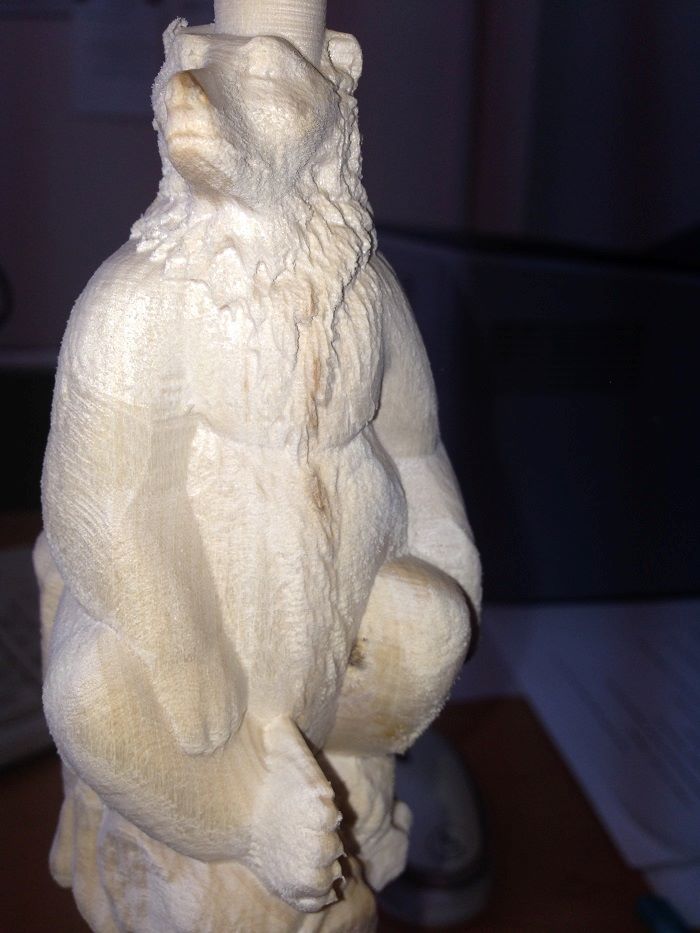

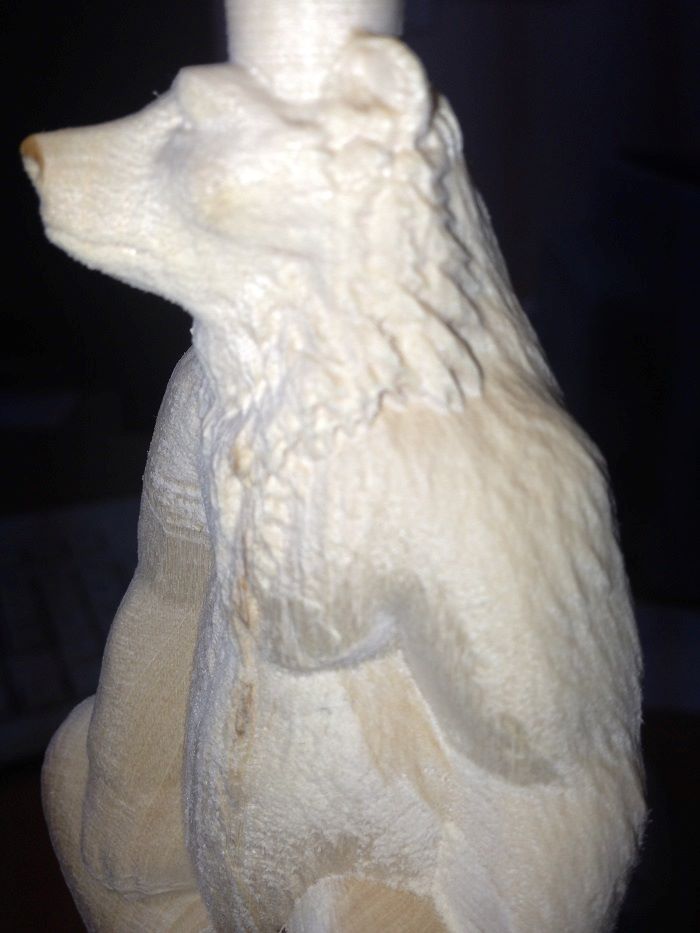

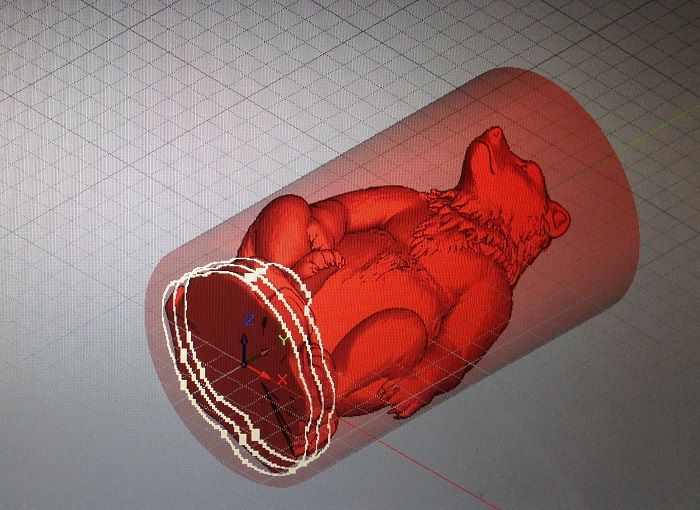

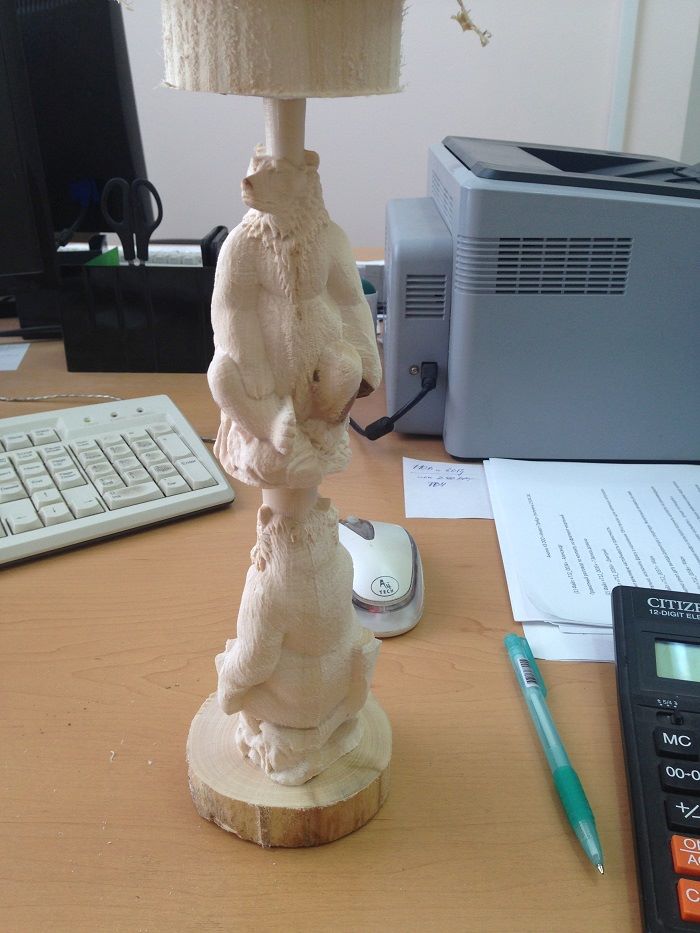

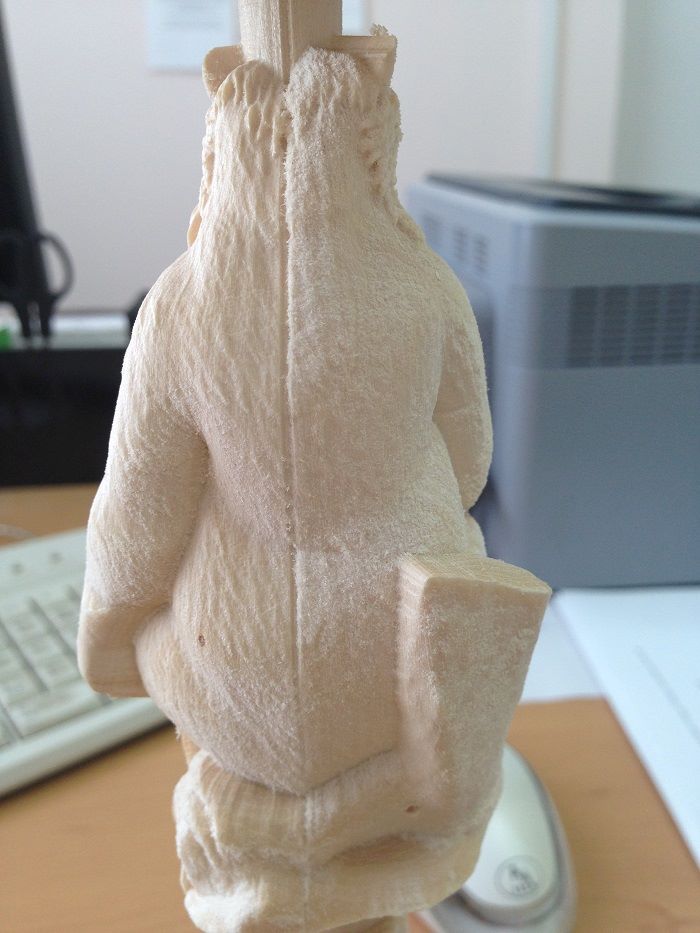

Подготовка управляющей программы заняла около 24 часов. Основное время ушло на рендеринг и расчеты сложной трехмерной модели. В процессе тестирования выявились первые сложности: из-за использования недостаточно просушенной заготовки на некоторых участках проявилась заметная ворсистость (махрость).
Детальный анализ геометрии показал, что изначально цифровая модель создавалась для изготовления в более крупном масштабе. Работа с четвертой осью — обширная тема, и мы обязательно вернемся к ней в следующих публикациях.
Разработку программы значительно упростило бы наличие станка с полноценной 4-координатной системой (с непрерывным вращением). Это позволило бы эффективнее обрабатывать участки с отрицательными уклонами и сложным рельефом, минимизировав технические компромиссы.

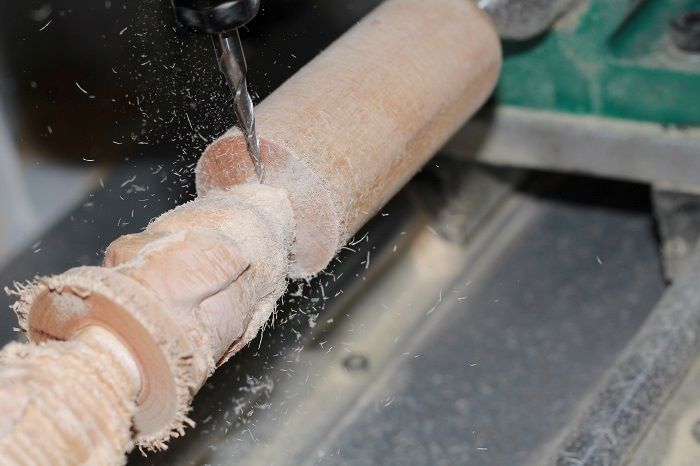

Для реализации этого проекта был подобран специализированный инструмент с удлиненной режущей частью. Его ключевое преимущество — возможность проработки всего профиля модели за один проход без переустановки. Это критически важно для сохранения высокого качества при максимальной производительности.

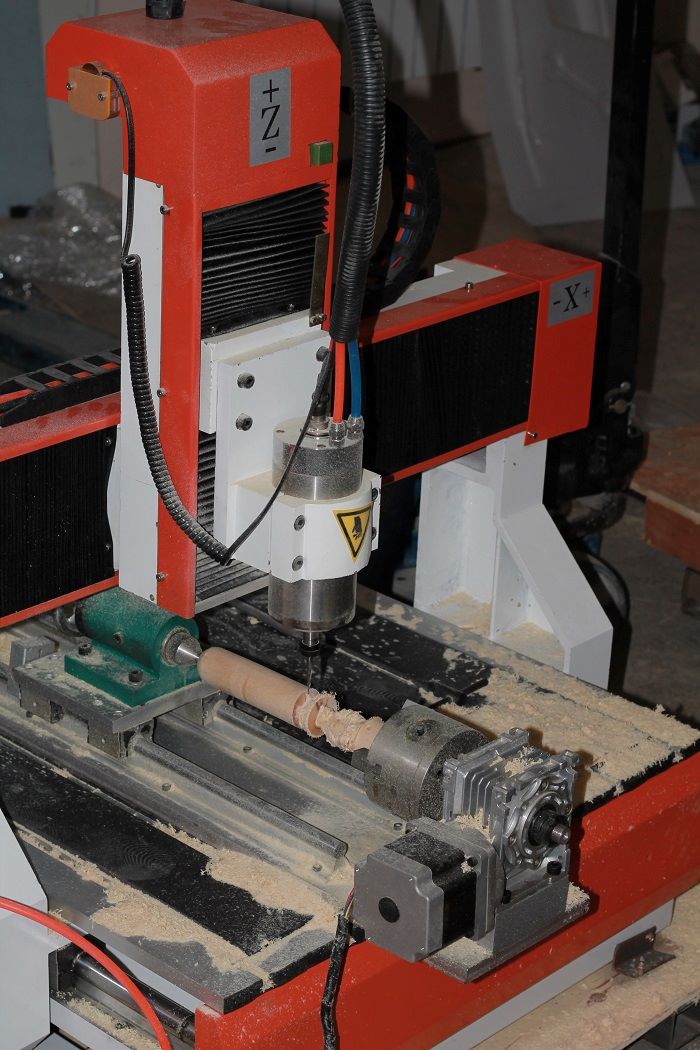

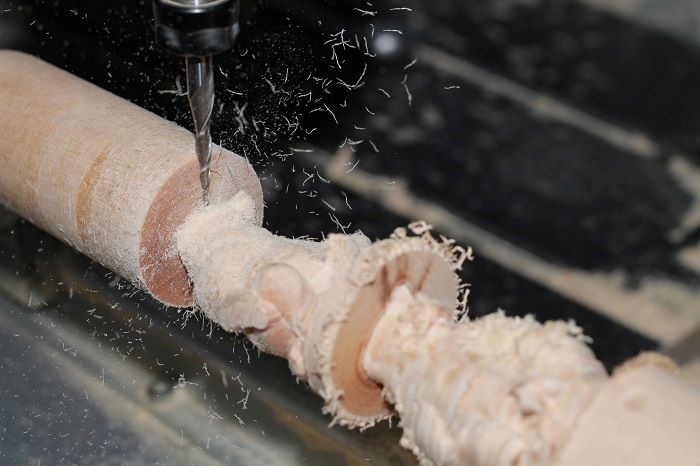

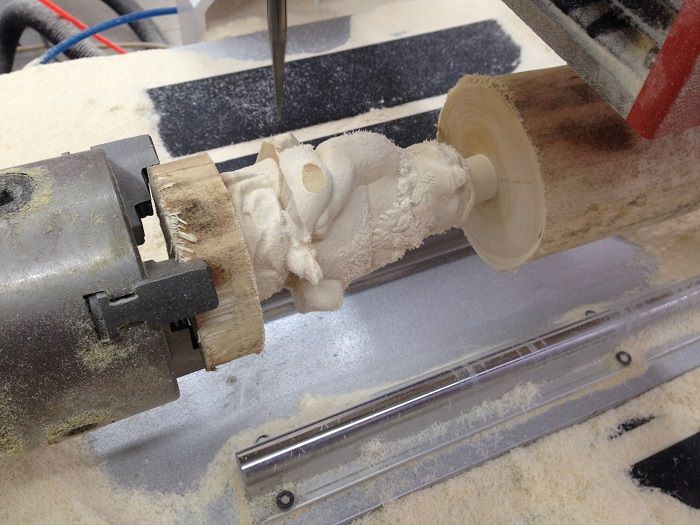

Работы проводились на фрезерно-гравировальном станке с ЧПУ. Скорость подачи в ходе обработки достигала 10-12 метров в минуту. Для управления оборудованием использовалось программное обеспечение NC Studio.
Проект еще находится в стадии реализации. В скором времени мы планируем опубликовать дополнительные материалы, включая видеоотчеты обо всех этапах фрезеровки.
Обновление: Финальный результат.

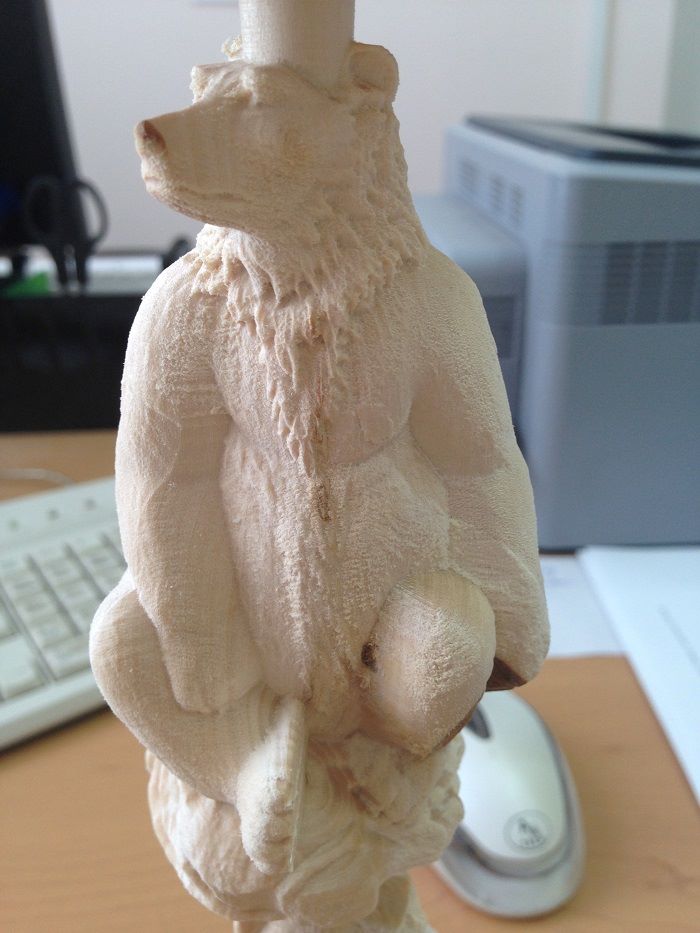

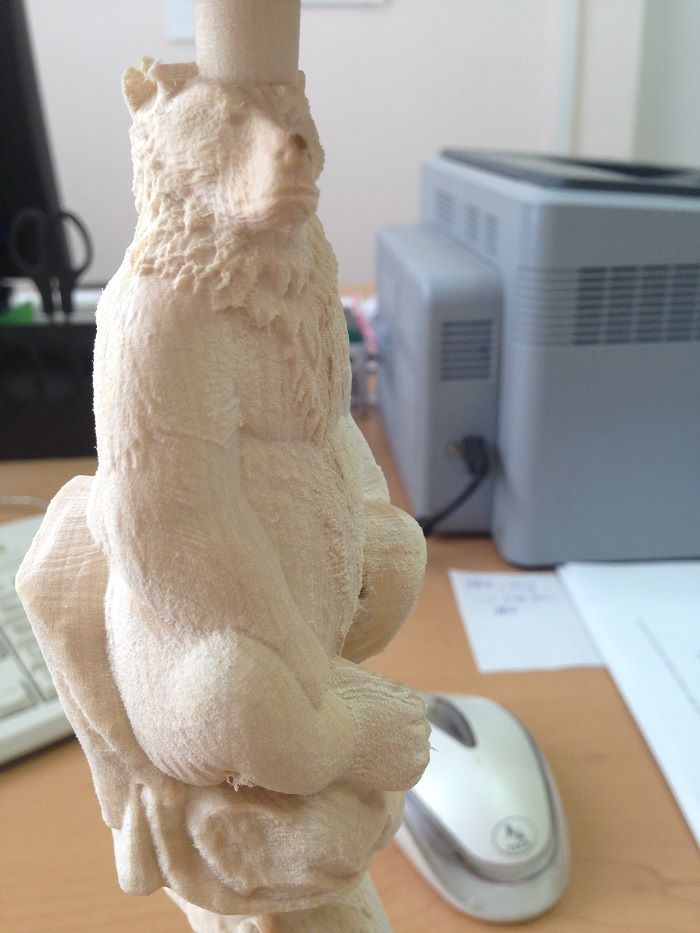

Процесс успешно завершен! Взяв правильно высушенную древесину липы, мы выполнили чистовую обработку рельефа. Фрезеровка длилась 5 часов в непрерывном цикле, что позволило добиться поверхности с идеальной гладкостью.
