Полное руководство по организации водяного охлаждения шпинделя для станков с ЧПУ
Эффективный отвод тепла от высокооборотистого шпинделя — критически важная задача для любого владельца фрезерного, гравировального или токарного станка с ЧПУ. Перегрев ведет к потере точности, тепловой деформации, преждеременному износу дорогостоящих подшипников и, в конечном итоге, к выходу узла из строя. Если ваш шпиндель оснащен водяной рубашкой (а не воздушным радиатором), этот материал — ваша подробная инструкция по созданию надежной и безопасной системы циркуляции хладагента.
Вариант 1: Бюджетная система с погружным насосом и баком

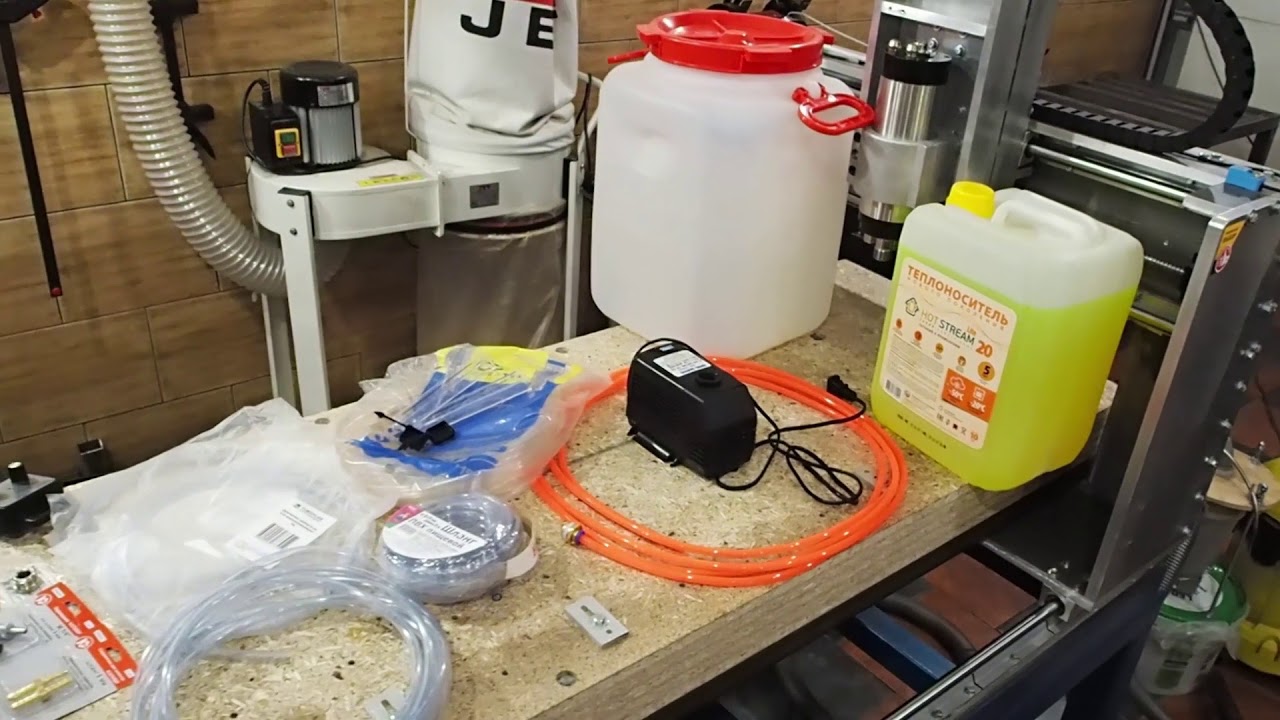

Если станок не укомплектован чиллером, систему можно собрать самостоятельно. Ее основа — герметичный резервуар (например, пластиковый контейнер с крышкой) и погружной циркуляционный насос, подобный модели . Объем бака зависит от мощности шпинделя, но для большинства задач достаточно 20-40 литров. Это обеспечивает достаточный буфер для теплообмена.
-

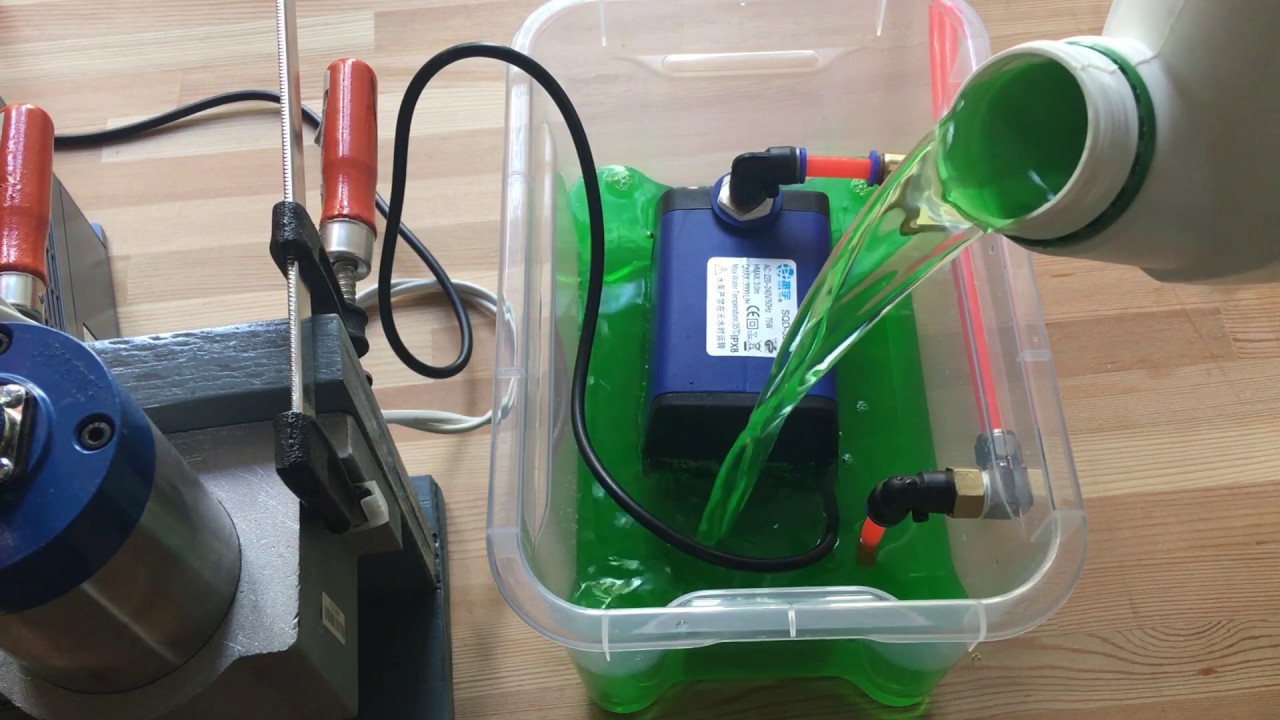

Ключевое правило: насос должен быть полностью погружен в жидкость, включая боковые и задние отверстия, предназначенные для забора воды. Работа «на сухую» мгновенно выведет его из строя.
-
Минусы системы: Такая схема обеспечивает только циркуляцию, но не активное охлаждение. Температура жидкости будет постепенно расти, особенно при интенсивных нагрузках, что снижает эффективность отвода тепла. Резервуар требует места и защищен от пыли и стружки.

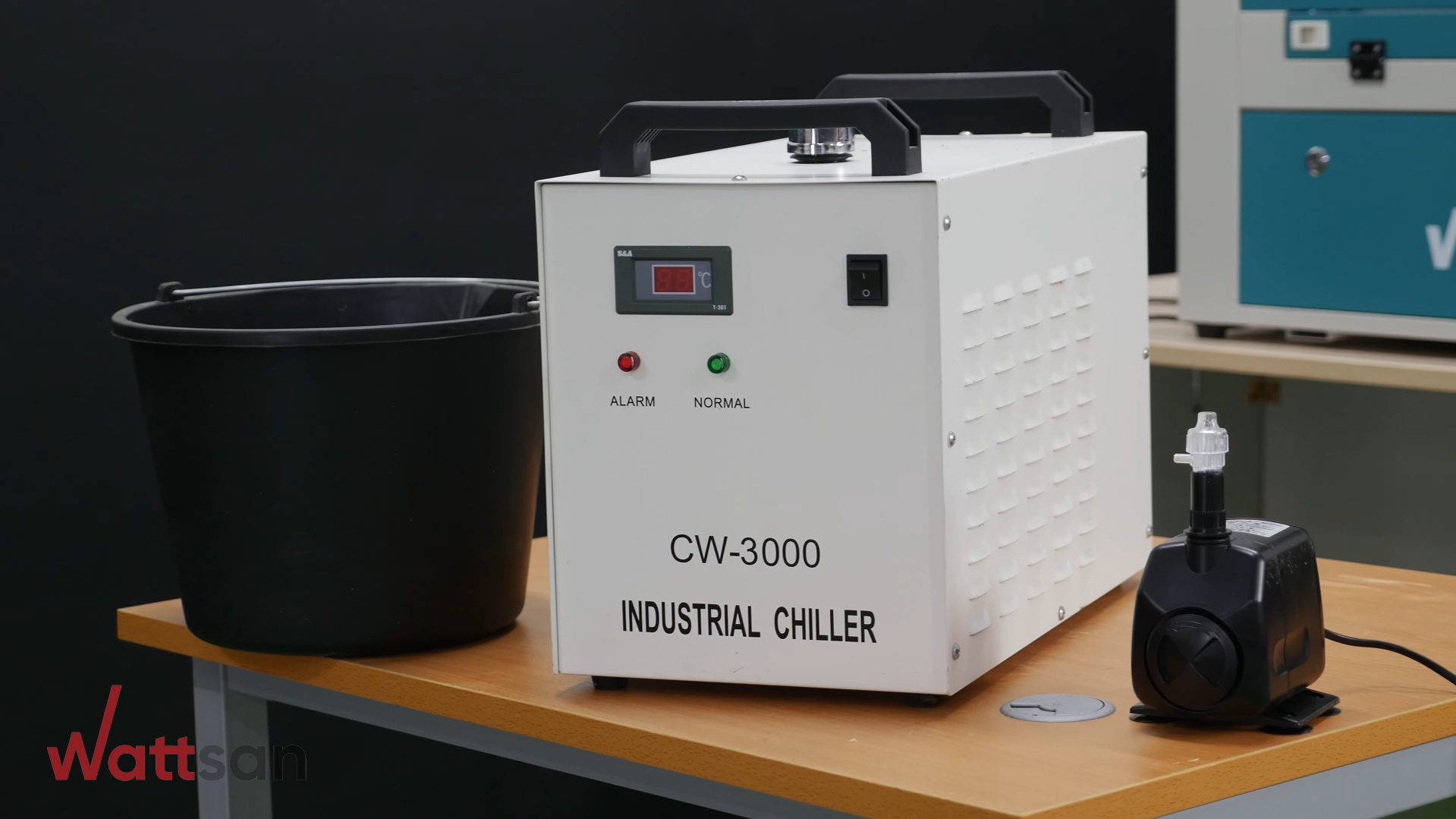

Вариант 2: Промышленный чиллер CW-3000 — оптимальное решение
Для стабильной и продолжительной работы, особенно на высоких оборотах и при серьезных нагрузках, необходим чиллер. Это устройство совмещает в себе резервуар, насос, теплообменник и систему управления температурой. Он поддерживает заданную температуру хладагента (обычно в районе 20-25°C), гарантируя максимальную эффективность охлаждения и стабильность шпинделя. Инвестиция в чиллер — это страховка от риска дорогого ремонта.
Выбор и подготовка хладагента: что можно и нельзя заливать
ВНИМАНИЕ! Запуск системы (чиллера или насоса) без жидкости недопустим.
-
Дистиллированная вода: Простой вариант, но с ограничениями. Вода подвержена образованию накипи, коррозии и развитию микроорганизмов (водорослей). Такой раствор требует ежемесячной замены и не защищен от замерзания. Подходит лишь как временное решение.
-
Специальные антифризы на основе гликолей — правильный выбор для долгосрочной работы.
-
Этиленгликоль: Стандартный, более дешевый вариант. Обладает отличными теплофизическими свойствами. Токсичен. Нельзя применять, если есть риск контакта с пищевыми продуктами.
-
Пропиленгликоль: Более экологичный и безопасный (низкотоксичный) аналог. Чаще используется в пищевой промышленности и там, где важен легкий процесс утилизации. Стоит дороже.
-

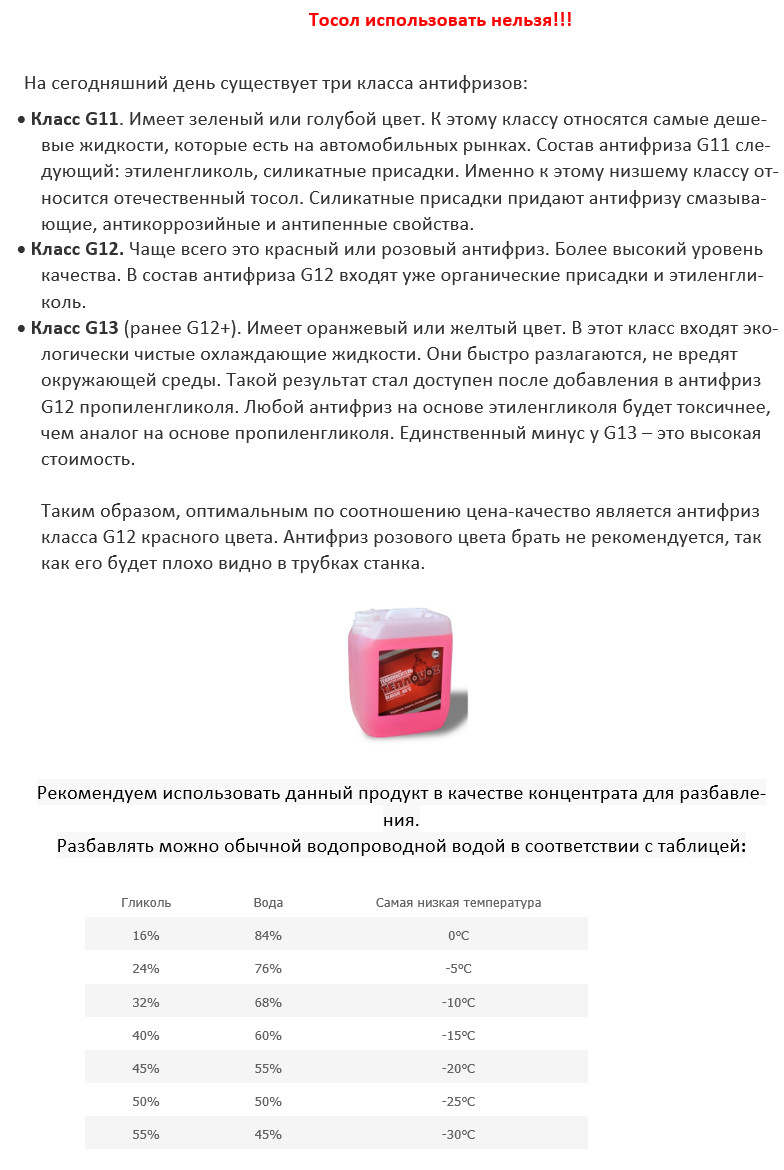

Критически важно: Никогда не используйте обычный автомобильный тосол или антифриз (классы G11, G12)! Они содержат силикатные и другие присадки, не предназначенные для промышленных систем. Эти присадки могут выпадать в осадок, образовывать гель, забивать тонкие каналы рубашки шпинделя, ухудшать теплообмен и разрушать уплотнения насоса.
Рекомендуется использовать концентрированные антифризы, предназначенные для систем отопления или промышленного оборудования. Они химически нейтральны к резине, пластику и металлам системы.
Как правильно разбавлять концентрат?
Разбавлять концентрат следует, ориентируясь на минимальную температуру в помещении, где стоит станок. Используйте таблицу пропорций (например, для этиленгликоля):
-
Для защиты до -10°C: 32% гликоля, 68% воды (желательно дистиллированной или мягкой).
-
Для защиты до -20°C: 45% гликоля, 55% воды.
Смесь на основе пропиленгликоля обеспечивает аналогичную защиту от замерзания. Правильно приготовленный раствор можно не менять 1-2 года.
Золотые правила эксплуатации
-
Не смешивайте разные типы или марки гликолей. Это может привести к химической реакции, выпадению осадка и образованию геля. При смене жидкости систему необходимо тщательно промывать.
-
Контролируйте состояние жидкости. Регулярно проверяйте чистоту, отсутствие осадка или слизи. Своевременная замена — залог здоровья шпинделя.
-
Следите за расходом и температурой. Падение давления или рост температуры на выходе из шпинделя сигнализируют о проблемах (завоздушивание, засор, поломка насоса).
-
Учитывайте экологические нормы при утилизации отработанного гликолевого раствора.
Организация правильного водяного охлаждения — не второстепенная задача, а обязательное условие для раскрытия всего потенциала вашего оборудования с ЧПУ. Выбор между простым насосом с баком и чиллером зависит от интенсивности и точности ваших работ. Однако в любом случае, правильный подбор и приготовление хладагента — это тот минимум, соблюдение которого убережет вас от непредвиденных затрат и простоев. Не экономьте на «охлаждении» для «сердца» вашего станка.
