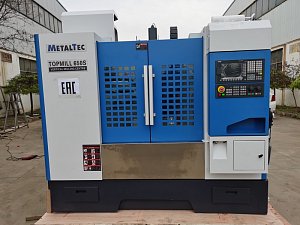

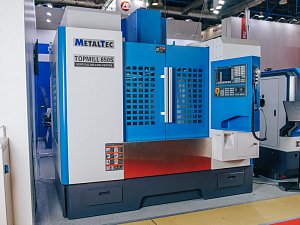

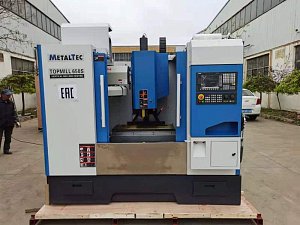

Вертикальный обрабатывающий центр MetalTec TOPMILL 650S — это станок для высокопроизводительной и точной обработки металлов. (SIEMENS 808 (PPU16.1), 7,5/11кВт, Ремень, 8000об/мин, 16 инстр., BT40, конвейер)
В мире современного машиностроения требования к оборудованию постоянно растут: необходима не только высокая точность, но и надежность, стабильность и способность работать в интенсивном режиме. Вертикальный обрабатывающий центр MetalTec TOPMILL 650S с ЧПУ создан именно для таких задач. В основе его успеха лежат продуманные конструктивные решения и применение комплектующих от мировых лидеров. Давайте подробно рассмотрим, из чего складывается его исключительная производительность.
1. Фундамент стабильности: Цельнолитая массивная станина
Сердцем любого станка является его станина. В TOPMILL 650S она отливается из высокопрочного чугуна марки Mehanite, известного своими превосходными демпфирующими свойствами. Цельнолитая конструкция и увеличенное основание колонны обеспечивают практически неограниченный запас прочности и максимальную жесткость. Для снятия внутренних напряжений металла станины проходят термический обжиг. Это гарантирует отсутствие деформаций со временем и подавление вибраций при обработке, что напрямую влияет на качество поверхности и точность готовых изделий.

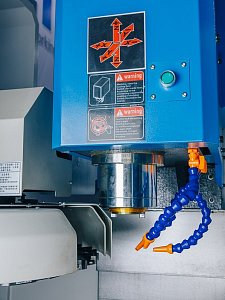

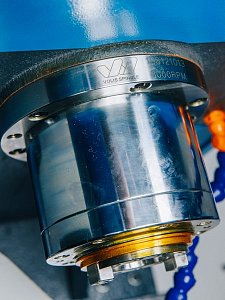

2. Высокоточное сердце: Промышленный шпиндель VOLIS (Тайвань)
Станок комплектуется высокооборотным электрошпинделем от известного тайваньского производителя Danquan Precision Machinery (VOLIS). Шпиндели собираются под строгим контролем качества, что обеспечивает высочайшую точность и долгий ресурс. Использование прецизионных подшипников класса P4 и заводская балансировка на специальном оборудовании позволяют шпинделю VOLIS уверенно работать на высоких скоростях, обеспечивая необходимую мощность и минимальное биение.

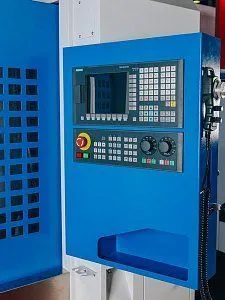

3. Интеллект и управление: Система ЧПУ Siemens 808D Advanced
«Мозгом» станка выступает современная система числового программного управления Siemens 808D Advanced. Она предлагает расширенные возможности для 3D-обработки, включая функцию Advanced Surface для идеального создания сложных поверхностей штампов и пресс-форм. Функция Auto Servo Tuning (AST) позволяет быстро и точно настроить сервоприводы под конкретные задачи, максимизируя динамику и точность позиционирования.
4. Динамика и точность перемещений: Комплектующие HIWIN и Siemens
-
Линейные направляющие и ШВП HIWIN (Тайвань): По всем трем осям (X, Y, Z) установлены комплектующие от лидера в области линейных технологий. Направляющие качения HIWIN обеспечивают высокие скорости, большую нагрузочную способность и длительный срок службы. Шарико-винтовые передачи (ШВП) гарантируют точное и плавное преобразование вращения двигателя в линейное движение.
-

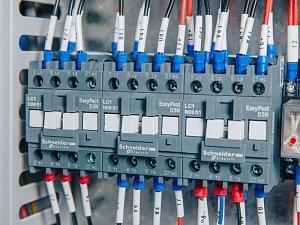

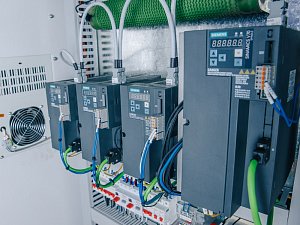

Цифровые сервоприводы Siemens: Полная синергия системы управления и приводов достигается благодаря использованию серводвигателей и драйверов Siemens. Это исключает проблемы десинхронизации, обеспечивает мгновенный отклик и высочайшее быстродействие.
5. Автоматизация и защита:
-

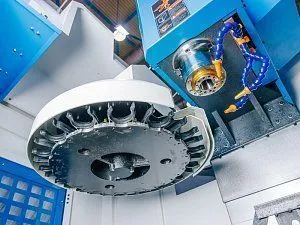

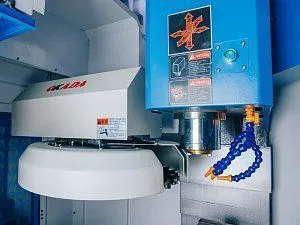

Магазин инструмента на 16 позиций: Автоматическая смена инструмента по программе минимизирует вспомогательное время и повышает гибкость производства.
-
Системы охлаждения и смазки: Централизованная система подачи СОЖ охлаждает инструмент и зону резания, а автоматическая система смазки своевременно обслуживает направляющие и ШВП, продлевая их ресурс.
-

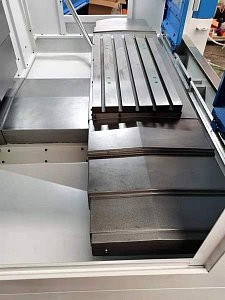

Телескопические защитные кожухи: Надежно оберегают критически важные компоненты (направляющие, винты) от попадания абразивной стружки и воздействия охлаждающей жидкости, что позволяет станку долго сохранять заводские характеристики даже в сложных условиях.
MetalTec TOPMILL 650S — это не просто набор комплектующих, а сбалансированная система, где каждый элемент усиливает другой. От литой станины до шпинделя и системы ЧПУ — все подобрано для достижения одной цели: стабильного выпуска высококачественной продукции с минимальными затратами на обслуживание. Это надежный выбор для цехов серийного и мелкосерийного производства, где на первый план выходят точность, жесткость и бесперебойная работа.
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150 - 660
Расстояние от шпинделя до колонны, мм
470
Направляющие перемещения, X / Y / Z
Линейные направляющие (С3)
Шарико-винтовые пары, X / Y / Z
4012 / 4012 / 4012 / Класс точности P4
Серводвигатели SIEMENS, X / Y / Z/, нм
7,5 / 7,5 / 15
Шпиндель
Обороты шпинделя, об/мин
8000
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт
5,5 / 7,5
Инструментальная система
Тип хвостовика инструмента
ВТ40
Емкость магазина инструмента
16
Максимальный вес устанавливаемого инструмента, кг
15
Максимальный диаметр устанавливаемого инструмента, мм
100
Максимальная длина устанавливаемого инструмента, мм
300
Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин
24 000 / 24 000 / 20 000
Скорость обработки, мм/мин
1 - 10 000
Точность
Точность позиционирования, мм
± 0,005
Повторяемость, мм
± 0,003
Энергопотребление
Напряжение, В / Частота, Гц
380 ± 10% / 50 ± 10%
Общая установленная мощность, кВт
11
Пневмосистема
Давление воздуха, МПа
0,6
Габаритные размеры
Длина, мм
2350
Ширина, мм
2270
Высота, мм
2500
Вес, кг
4300
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |
| 2 | Магазин автосмены инструмента | BT40 - 16T | OKADA (Тайвань) |
| 3 | ШВП по оси Х | 4012 / P4 | HIWIN (Тайвань) |
| 4 | ШВП по оси Y | 4012 / P4 | HIWIN (Тайвань) |
| 5 | ШВП по оси Z | 4012 / P4 | HIWIN (Тайвань) |
| 6 | Подшипник винтовой |
|
NSK / FAG (Япония) |
| 7 | Муфта |
|
|
| 8 | Насос-кулант |
|
Китай |
| 9 | Автоматическая система смазки |
|
Китай |
| 10 | Пневмосистема |
|
AirTac (Тайвань) |
| 11 |
Линейные направляющие квадратного сечения по оси Х |
45 мм | HIWIN (Тайвань) |
| 12 |
Линейные направляющие квадратного сечения по оси Y |
45 мм | HIWIN (Тайвань) |
| 13 |
Линейные направляющие квадратного сечения по оси Z |
45 мм | HIWIN (Тайвань) |
