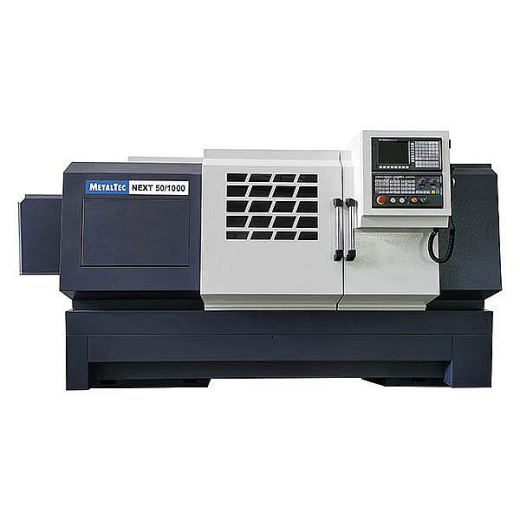

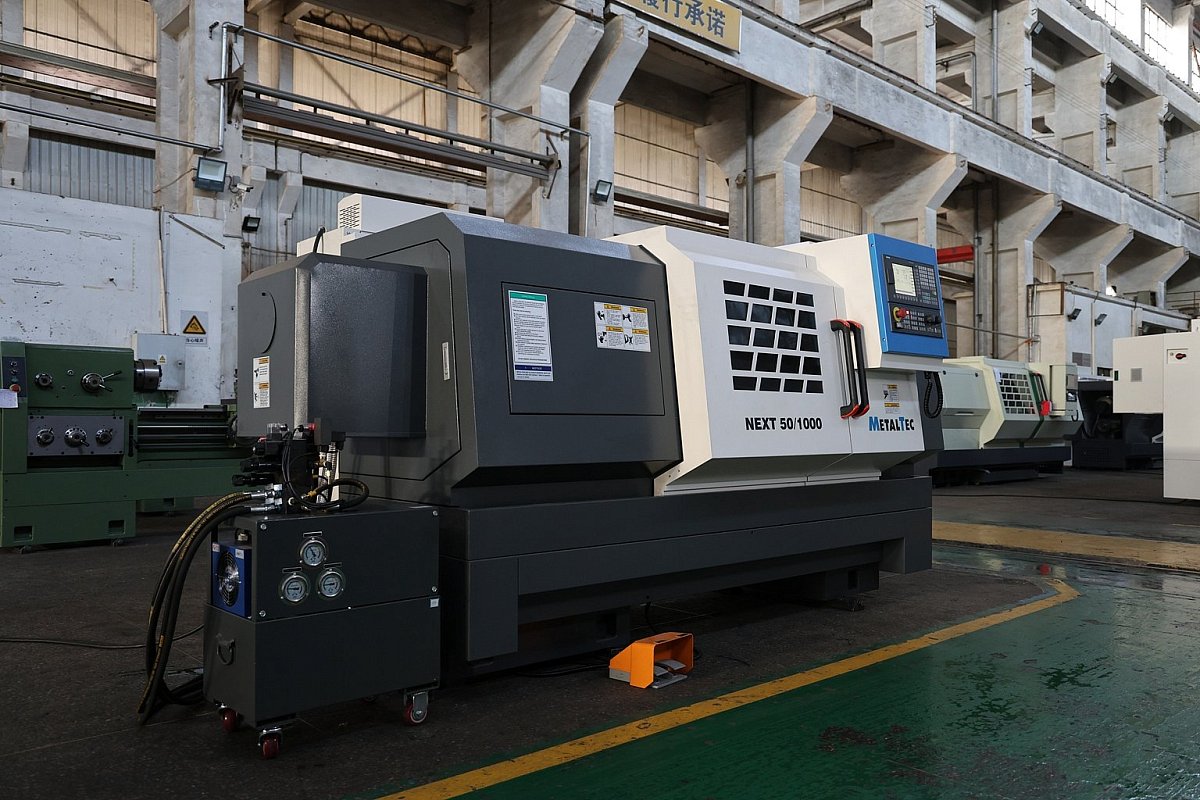

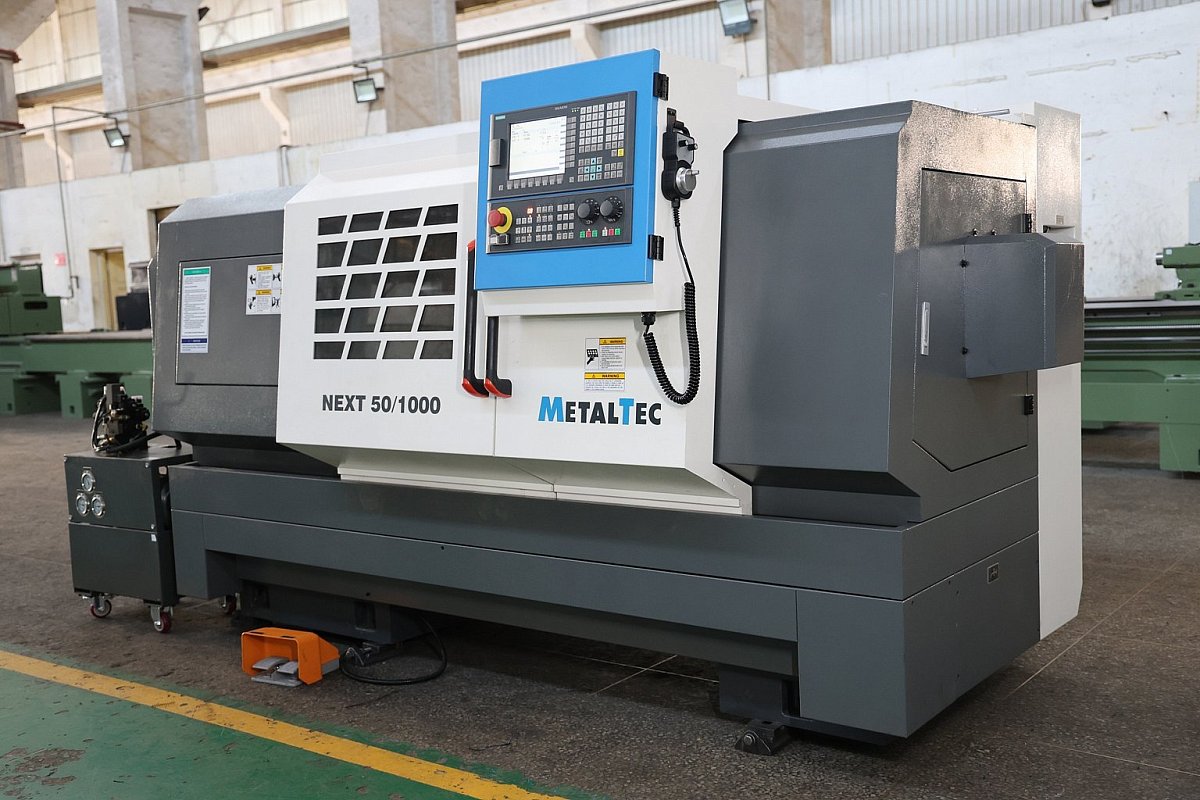

MetalTec NEXT 50x1000 KND Токарный станок ЧПУ с горизонтальной станиной

В поисках надежного и технологичного оборудования для металлообработки? Токарный станок с ЧПУ MetalTec NEXT 50x1000 сочетает в себе мощь, высокую точность и исключительную жесткость конструкции. Этот аппарат создан для решения самых требовательных задач на производстве и в учебных центрах, обеспечивая превосходную повторяемость и качество деталей. Откройте для себя ключевые особенности и преимущества этой современной модели.

Токарный станок с числовым программным управлением MetalTec NEXT 50x1000 представляет собой современное решение для высокопроизводительной и точной обработки металлических заготовок. Модель с горизонтальной станиной и максимальной длиной обработки до 1000 мм предназначена для использования в условиях опытных и серийных производств, а также в образовательных учреждениях, готовящих специалистов для металлообрабатывающей отрасли.

Конструктивные особенности и область применения

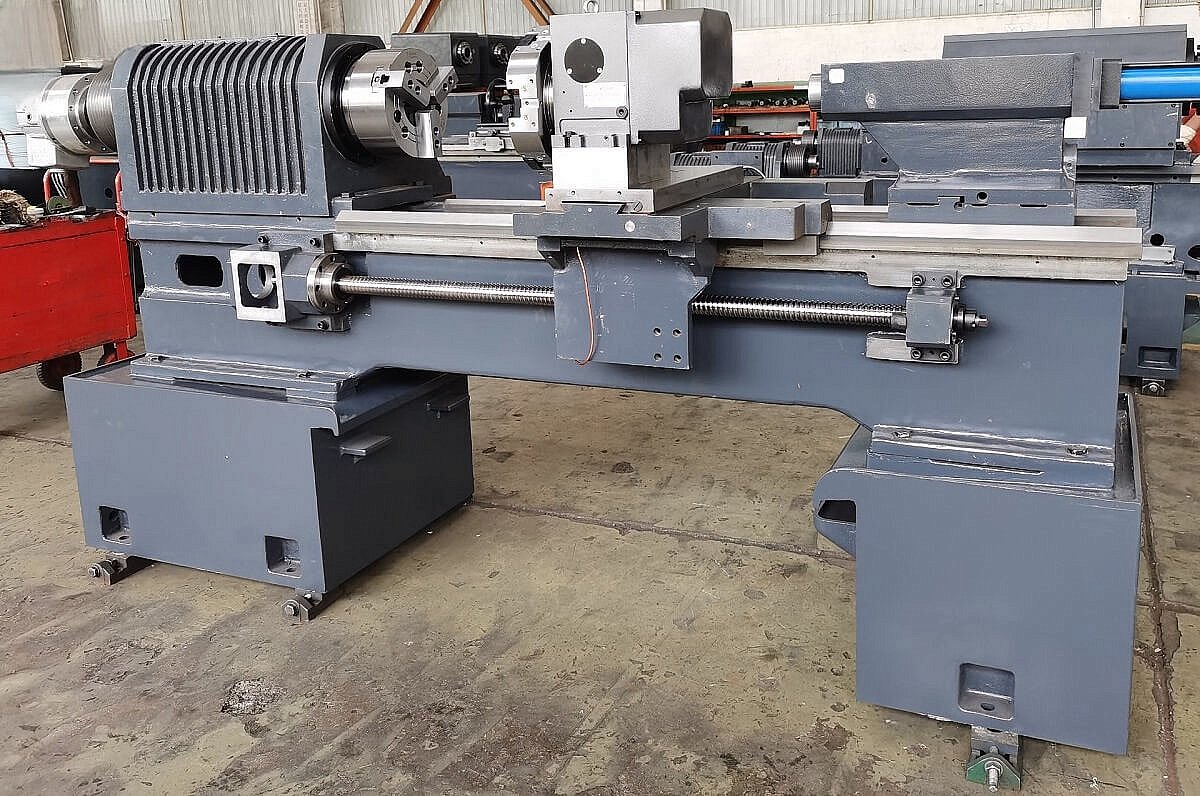

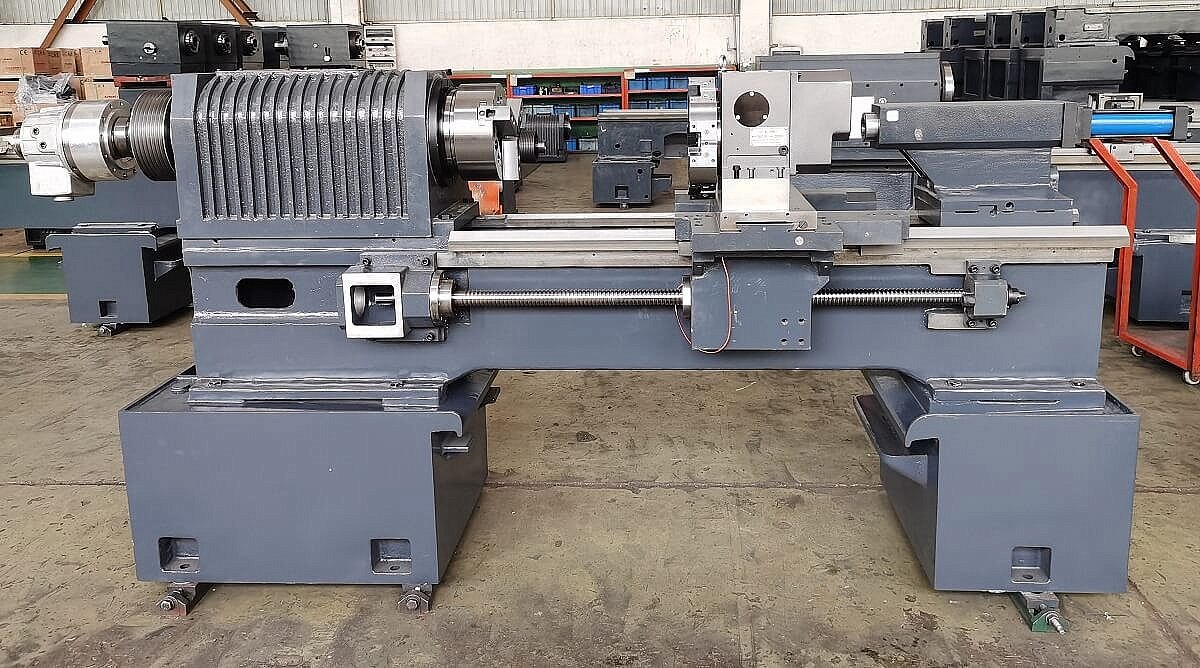

Основой станка служит массивная литая чугунная станина, прошедшая индукционную закалку. Это обеспечивает показатель твердости свыше 55 HRC, что гарантирует высокую устойчивость конструкции к деформациям и эффективное гашение вибраций в процессе работы. Такая жесткость позволяет выполнять чистовую обработку сложных профилей, включая криволинейные и ступенчатые поверхности, с минимальными погрешностями.

Станок MetalTec NEXT 50x1000 универсален в применении. Он эффективно выполняет полный комплекс токарных операций:

• Наружное и внутреннее точение цилиндрических, конических и фасонных поверхностей.

• Нарезание резьбы (как наружной, так и внутренней).

• Сверление, зенкерование и растачивание отверстий.

• Отрезка заготовок и проточка канавок.

Технические преимущества и оснащение

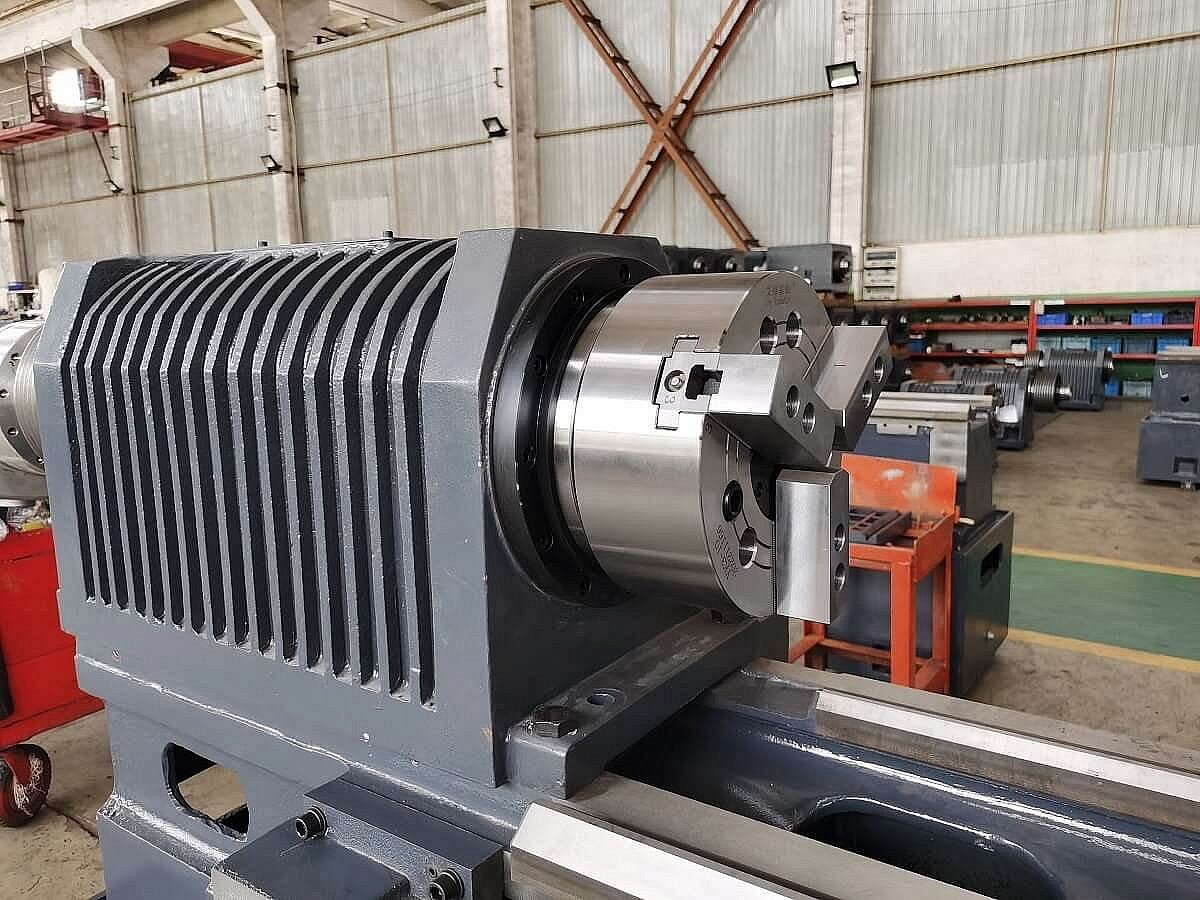

Модель оснащена мощным шпиндельным узлом (11/15 кВт) с высокоточными подшипниками, что обеспечивает стабильность вращения и длительный срок службы. Проходное отверстие шпинделя диаметром 65 мм расширяет возможности по обработке пруткового материала.

Ключевые компоненты управления (контроллер и приводы) поставляются от мировых лидеров, таких как SIEMENS или Fanuc, что является залогом надежности и высокой точности позиционирования. На эти системы предоставляется расширенная гарантия.

Для удобства оператора станок имеет ряд продуманных решений:

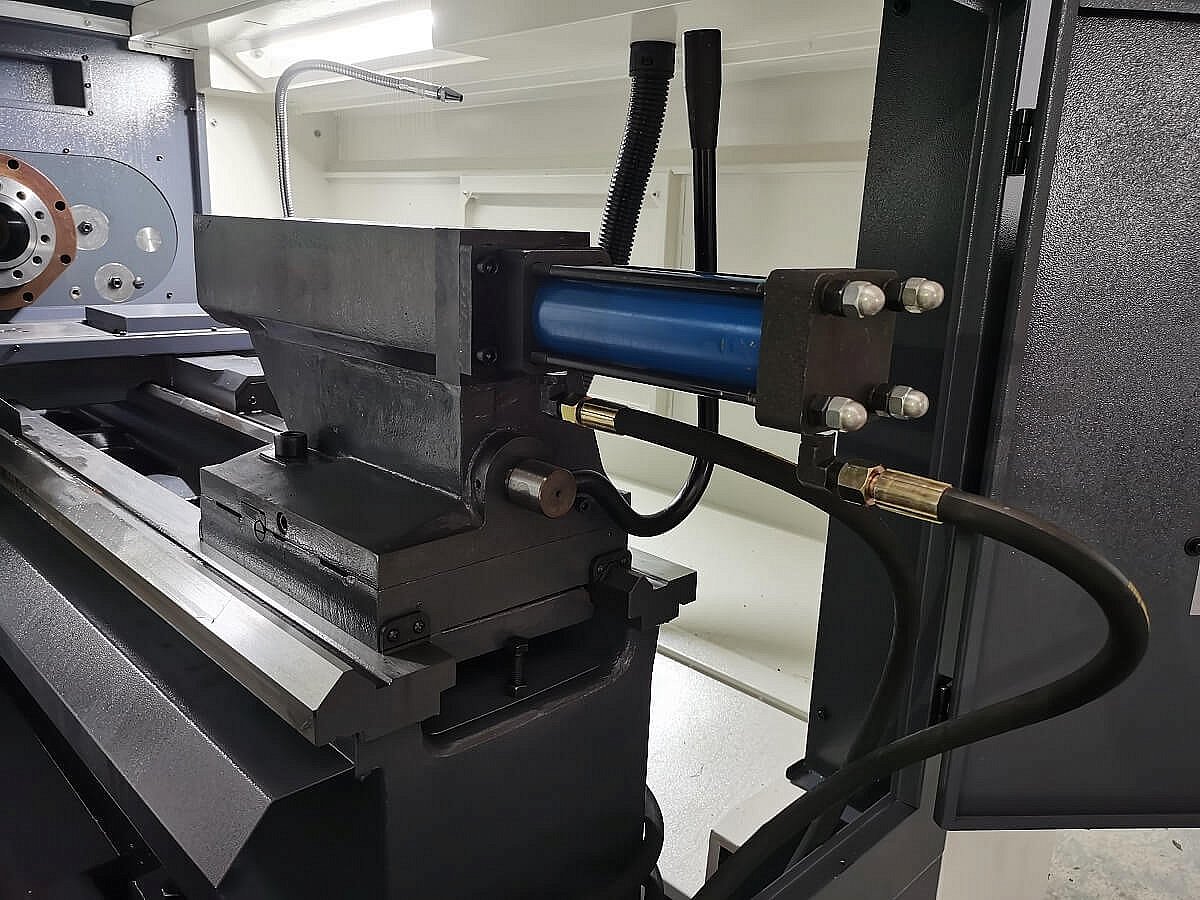

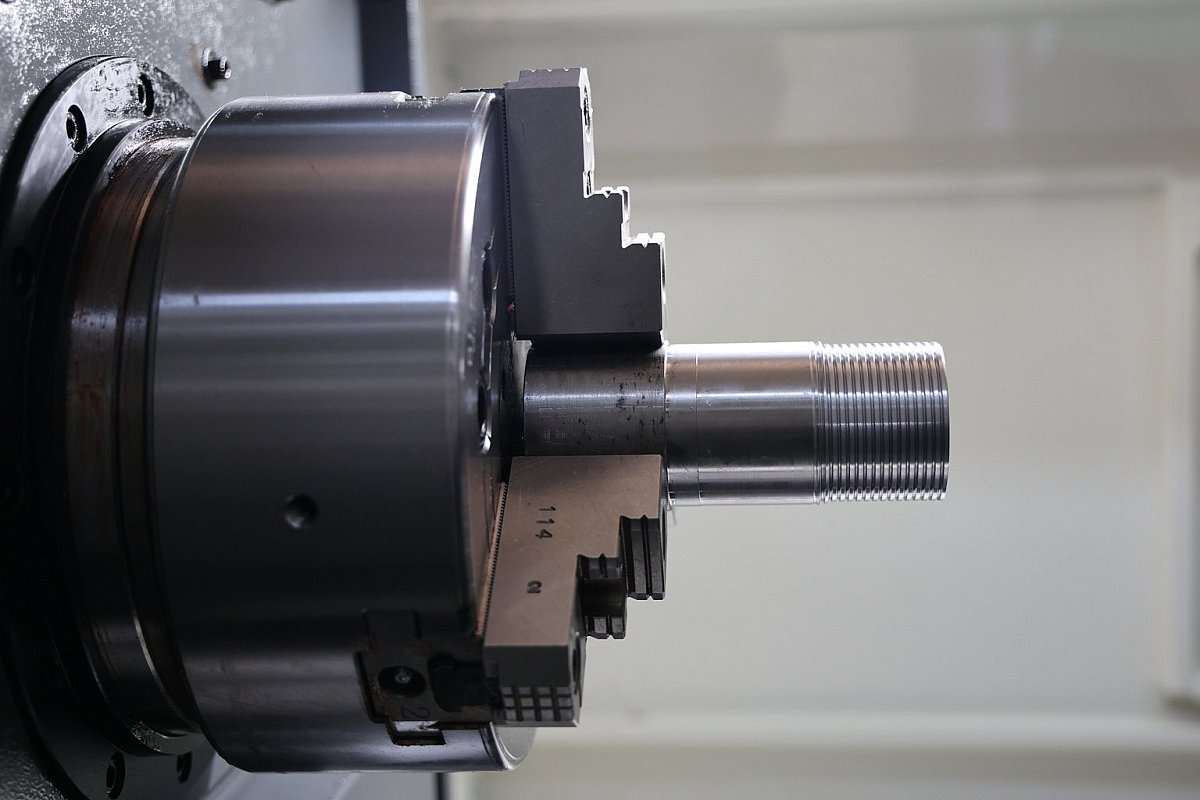

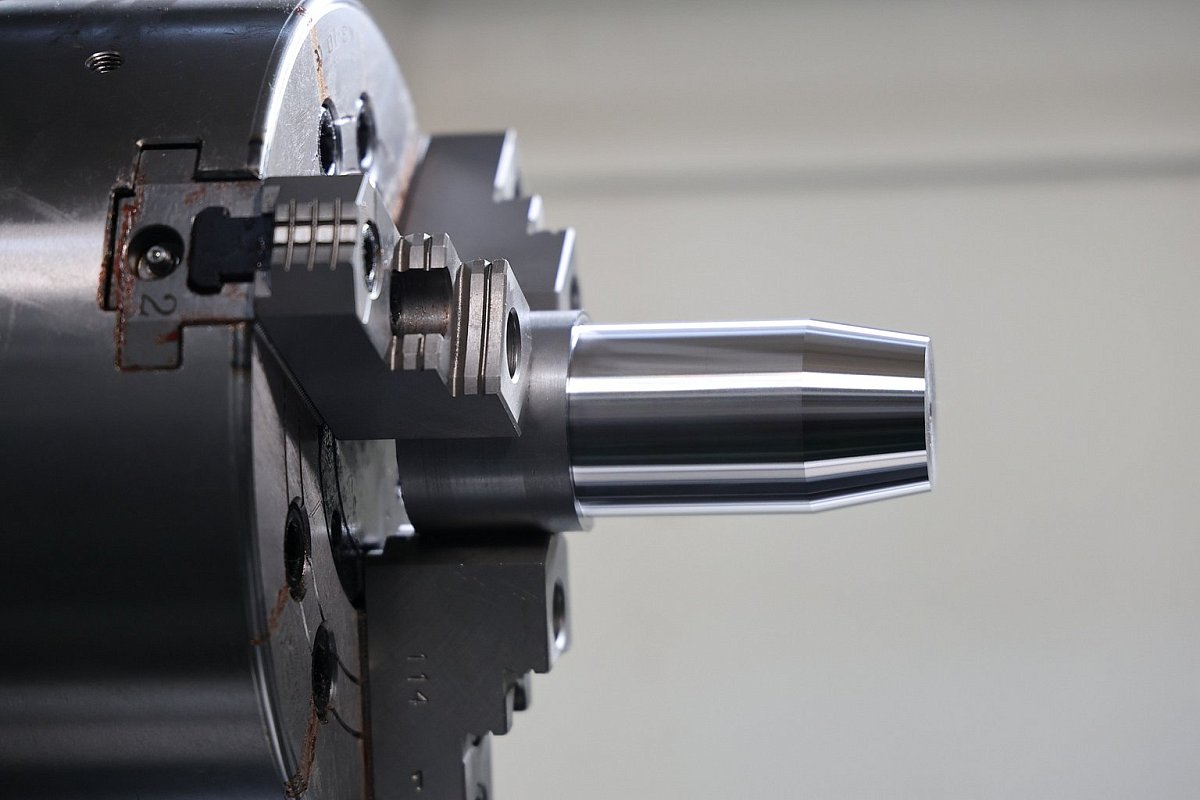

• Гидравлический привод пиноли задней бабки и патрона для надежного зажима заготовок.

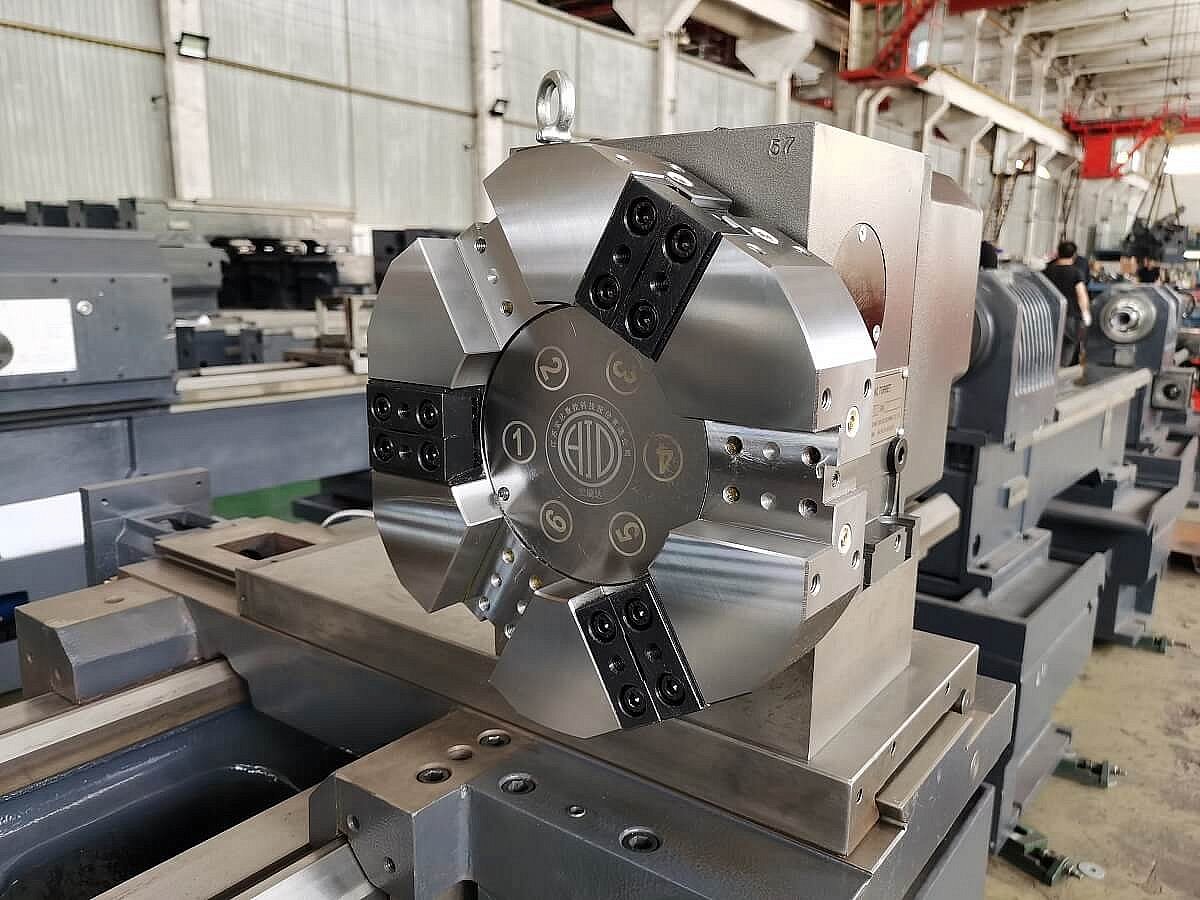

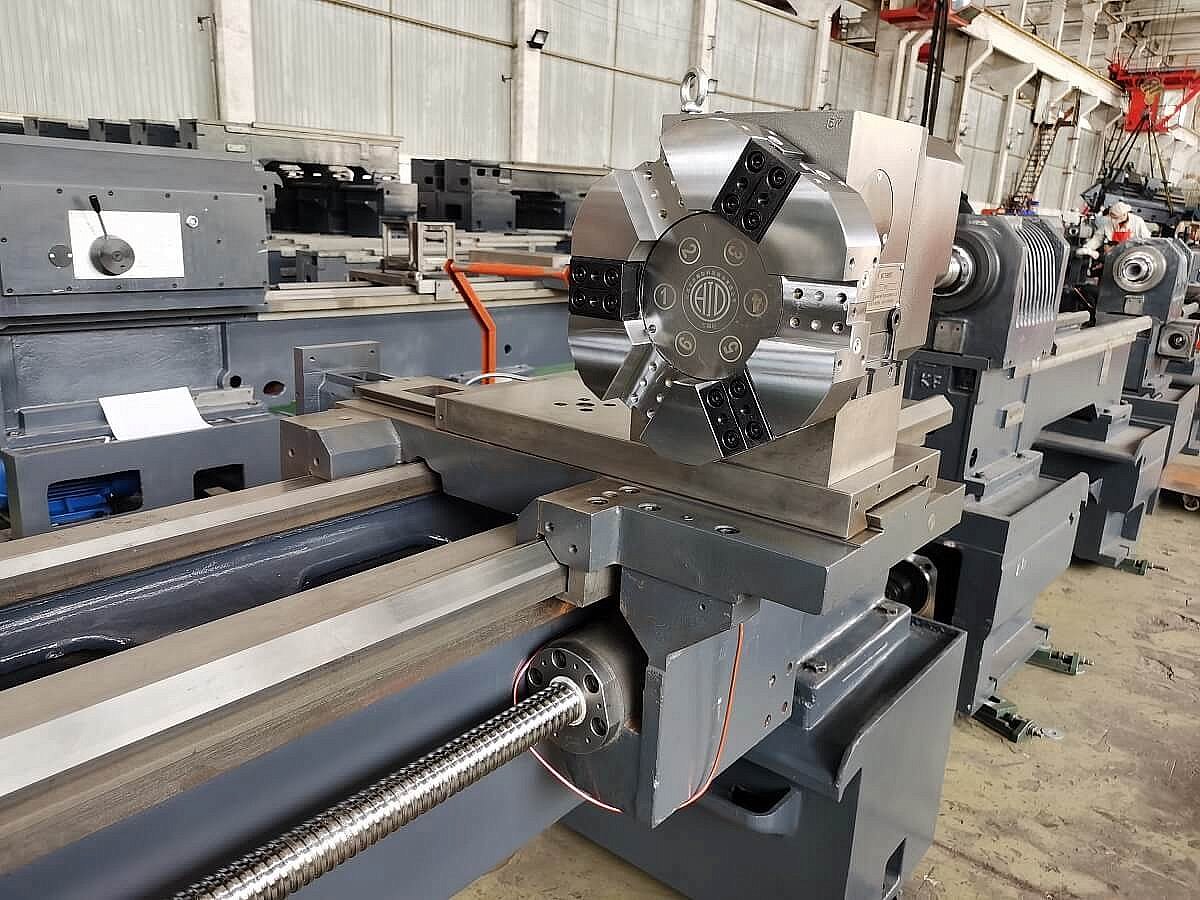

• Восьмипозиционный резцедержатель на инструмент 25х25 мм для быстрой смены режущих пластин.

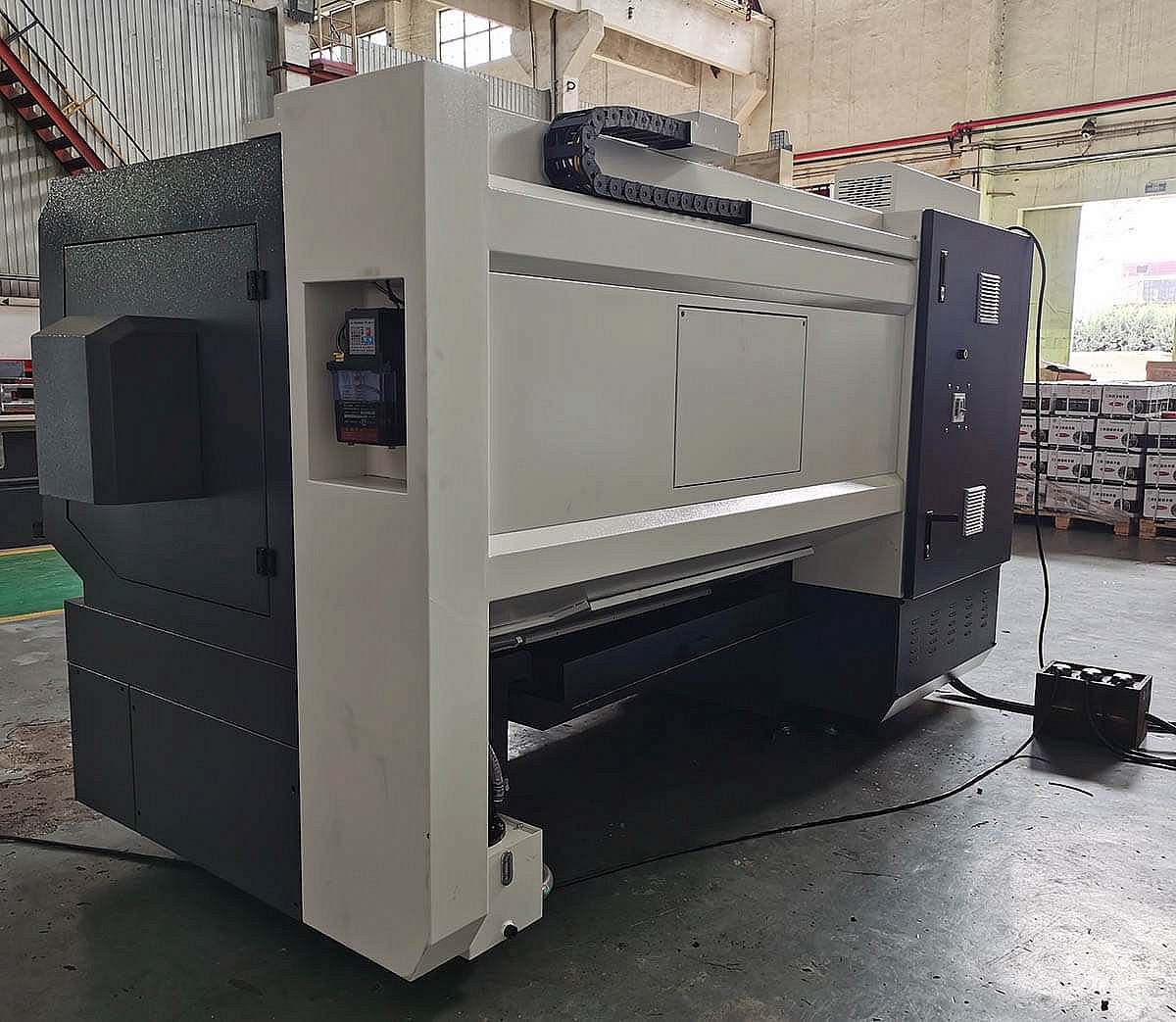

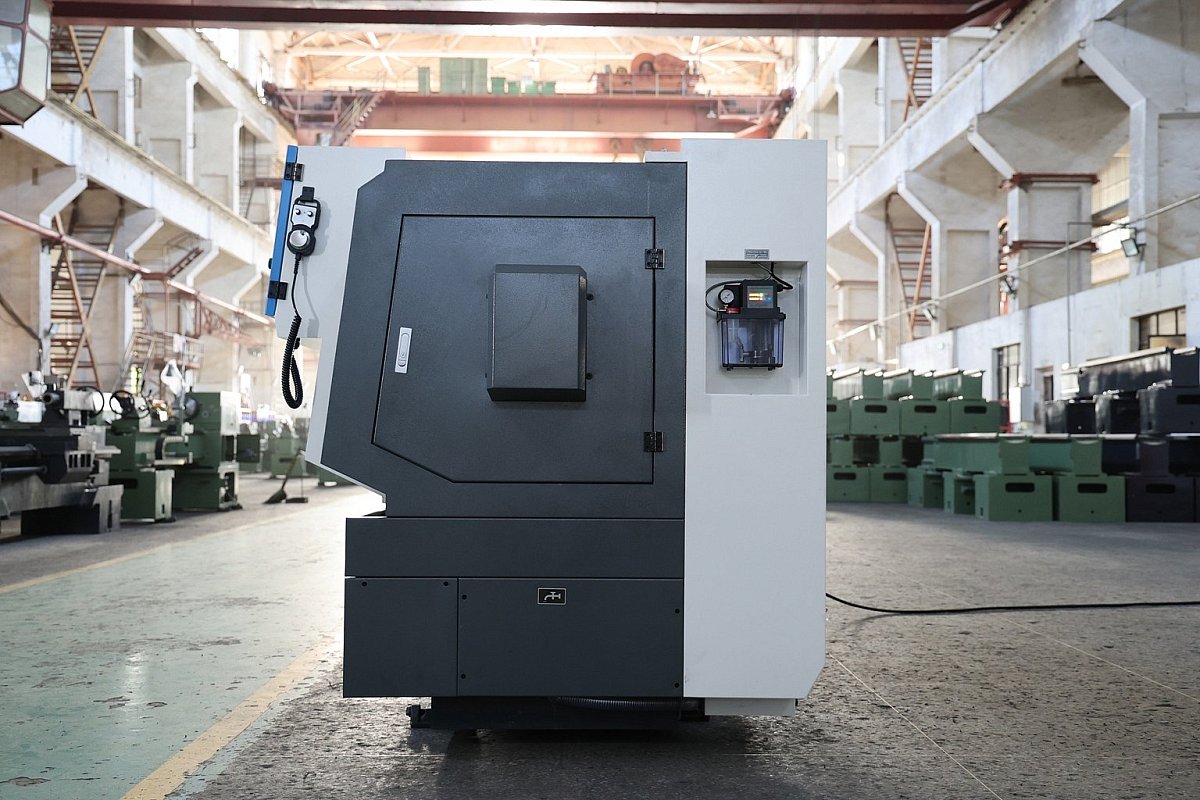

• Полное кабинетное ограждение безопасности.

• Система подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания.

• Автоматическая централизованная смазка направляющих, минимизирующая вмешательство оператора в обслуживание.

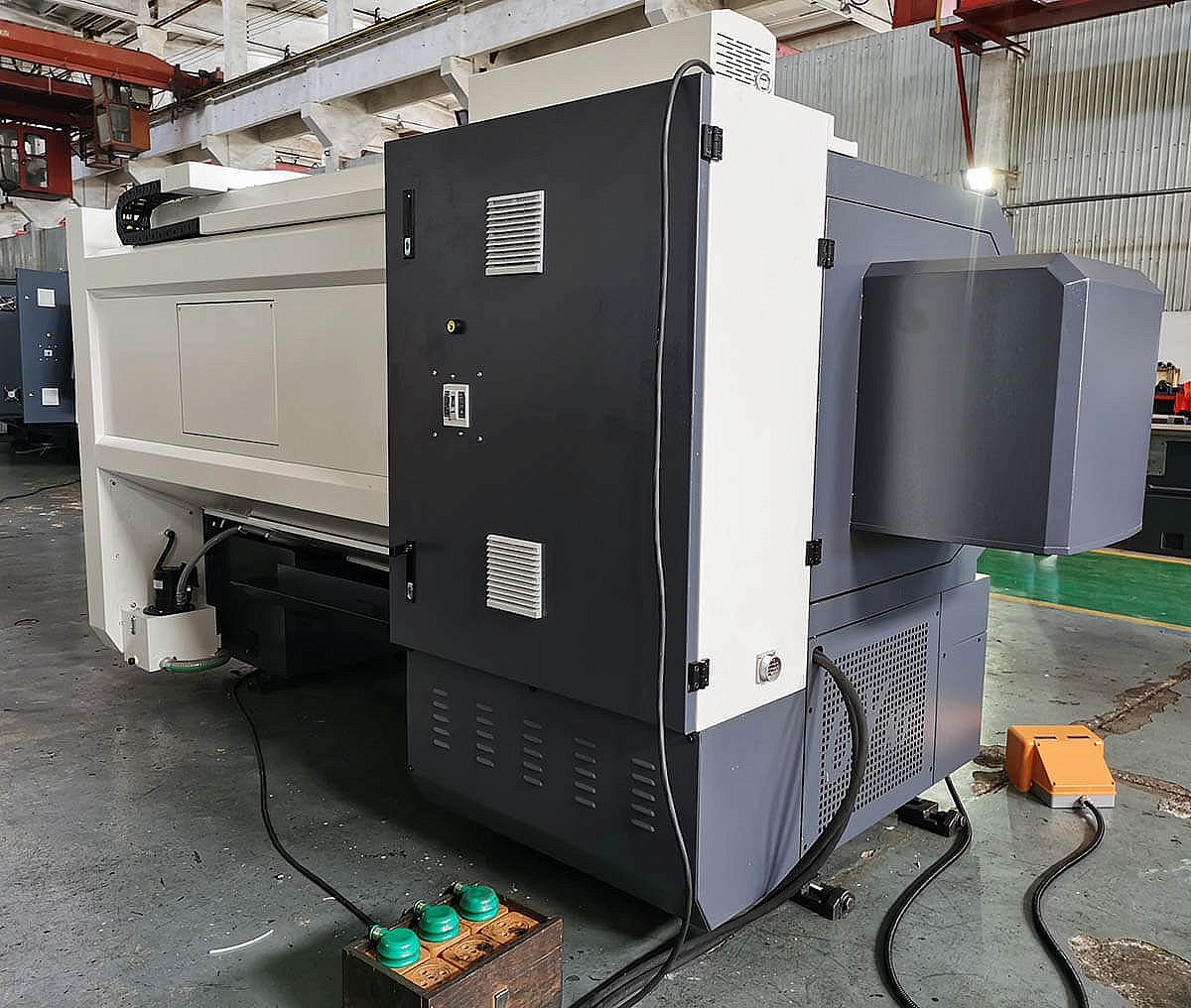

• Компактный защищенный шкаф управления (класс IP54), устойчивый к производственным условиям.

Токарный станок MetalTec NEXT 50x1000 — это выбор в пользу производительности, точности и долговечности. Его эргономичный дизайн, мощный двигатель и использование комплектующих от проверенных мировых брендов делают его оптимальным решением для предприятий, нацеленных на стабильное качество выпускаемой продукции и эффективное использование производственных площадей. Станок готов к выполнению сложных технических задач, обеспечивая повторяемость и высокий класс чистоты обрабатываемых поверхностей.

Габариты обрабатываемых деталей

Расстояние между центрами, мм
1000

Макс. расстояние над станиной, мм
500

Макс. диаметр над станиной, мм
390

Макс. диаметр над суппортом, мм
290

Шпиндель

Макс. обороты, об/мин
35 - 2000

Отверстие шпинделя, мм
62 мм (обрабатываемый пруток max. 52мм)

Торец шпинделя
A2-8

Диаметр патрона, мм
250

Перемещение суппорта

Ход по оси Х, мм
290

Ход по оси Z, мм
920

Обрабатываемая заготовка (вал), мм
770

X / Z ускоренное перемещение, м/мин
6 / 12

Инструментальный резцедержатель

Тип
электрический 8-ми позиционный резцедержатель

Количество инструмента, шт.
8

Прямоугольный блок, мм
25 x 25 (3 шт.)

Блок для расточного инструмента, мм
Ø 25 (3 шт.)

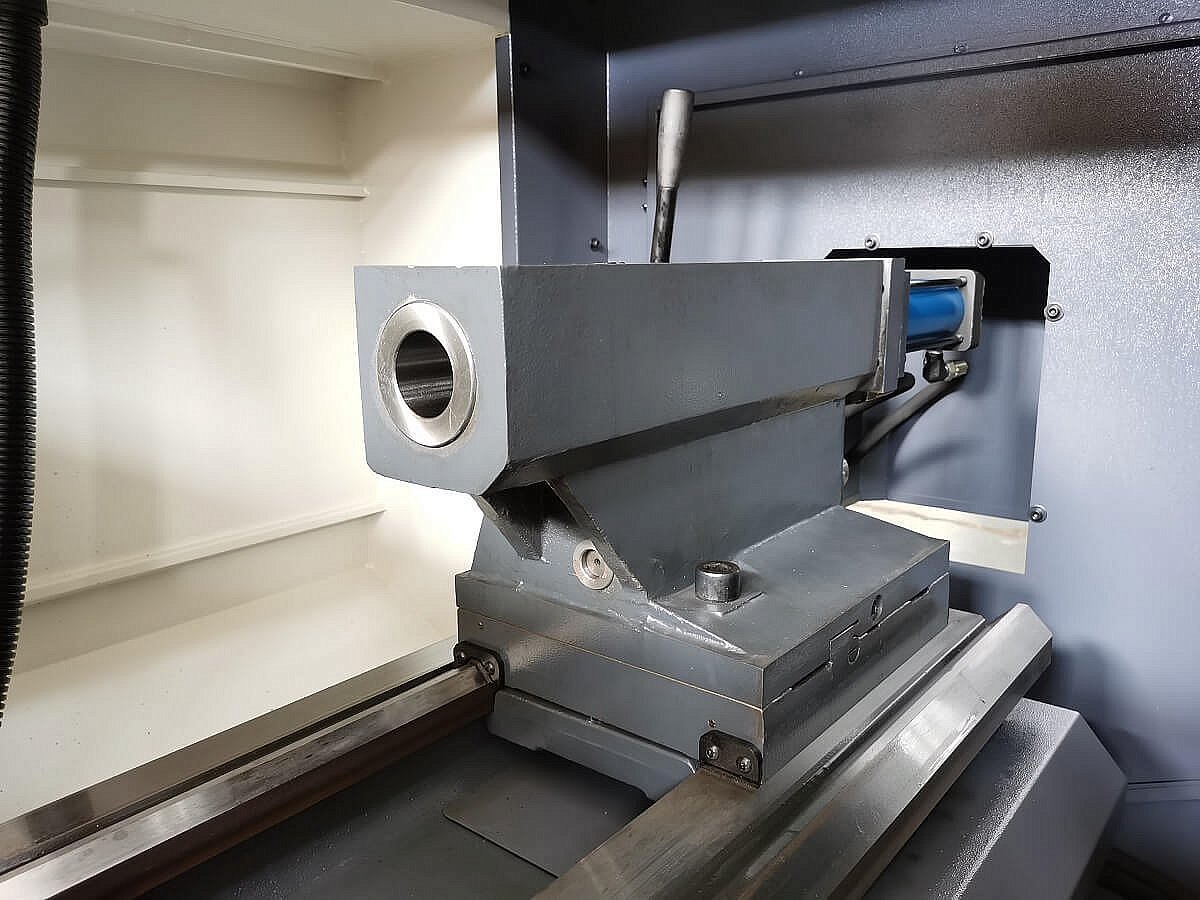

Задняя бабка

Привод пиноли
гидравлический

Макс. перемещение, мм
150

Конус
MT5

Двигатель

Мощность двигателя, кВт
11 / 15

Номинальный / макс. выходной крутящий момент шпинделя
133 / 181

Насос СОЖ, Вт
350

Параметры точности

Точность обработки
IT6

Округлость обрабатываемой детали, мм
0,004

Цилиндрическая степень обработки заготовки, мм
0,024 / 300

Плоскостность обрабатываемой заготовки, мм
0,020 / Ø300

Шероховатость поверхности обрабатываемых деталей, мм
Ra1.6μm

Точность позиционирования по оси X, мм
0,031

Точность позиционирования по оси Z, мм
0,032

Повторяемость по оси X, мм
0,008

Повторяемость по оси Z, мм
0,013

Габаритные размеры

Тип станины
горизонтальная

Длина, мм
3300

Ширина, мм
1600

Высота, мм
1700

Вес, кг
2400

Габаритные размеры в упаковке

Длина, мм
3500

Ширина, мм
1850

Высота, мм
2100

Вес, кг
2700
