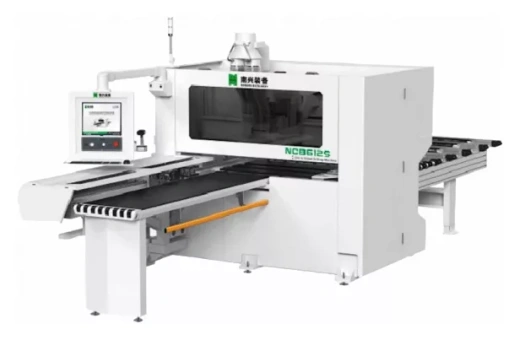

Сверлильно-присадочный центр с ЧПУ Nanxing NСB612S

Nanxing NCB612S: интеллектуальный сверлильно-присадочный центр с пазовальной пилой для мебельного производства

Современное мебельное производство требует высокой точности, скорости и универсальности. Оборудование, которое совмещает несколько операций в одном цикле, становится не просто преимуществом, а необходимостью. Сверлильно-присадочный центр с ЧПУ Nanxing NCB612S — это пример оптимального баланса между функциональностью, компактностью и производительностью. В этой статье мы детально разберем его конструкцию, технические возможности, реальные преимущества для цеха и причины, по которым эта модель заслуживает внимания профессионалов.

Общее назначение и сфера применения

Nanxing NCB612S относится к классу сверлильно-присадочных центров с числовым программным управлением. Главная особенность модели — наличие не только стандартных сверлильных групп, но и пазовальной пилы, а также двух фрезерных шпинделей (верхнего и нижнего). Это позволяет выполнять на одной платформе три ключевые задачи: сверление глухих и сквозных отверстий под конфирматы, минификсы и шканты; выборку пазов и канавок под задние стенки, полкодержатели или направляющие; фрезерование криволинейных кромок и выборку четвертей.

Благодаря максимальной ширине обрабатываемой заготовки 1200 мм и продуманной конструкции, станок идеально подходит для производства корпусной мебели (шкафы-купе, кухонные гарнитуры, комоды), офисной мебели, а также для изготовления фасадов и ящичных деталей. Установка обрабатывает детали из ЛДСП, МДФ, ДВП, массива древесины и пластика.

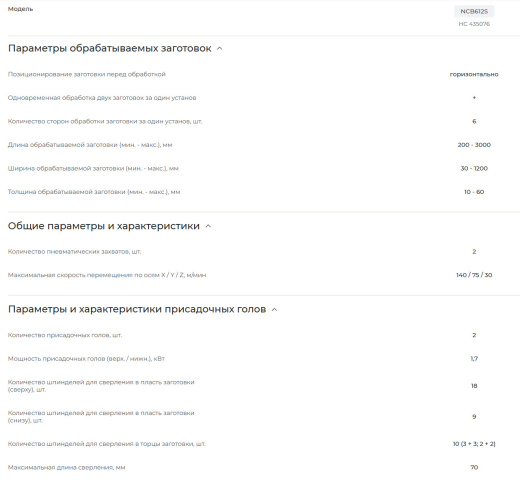

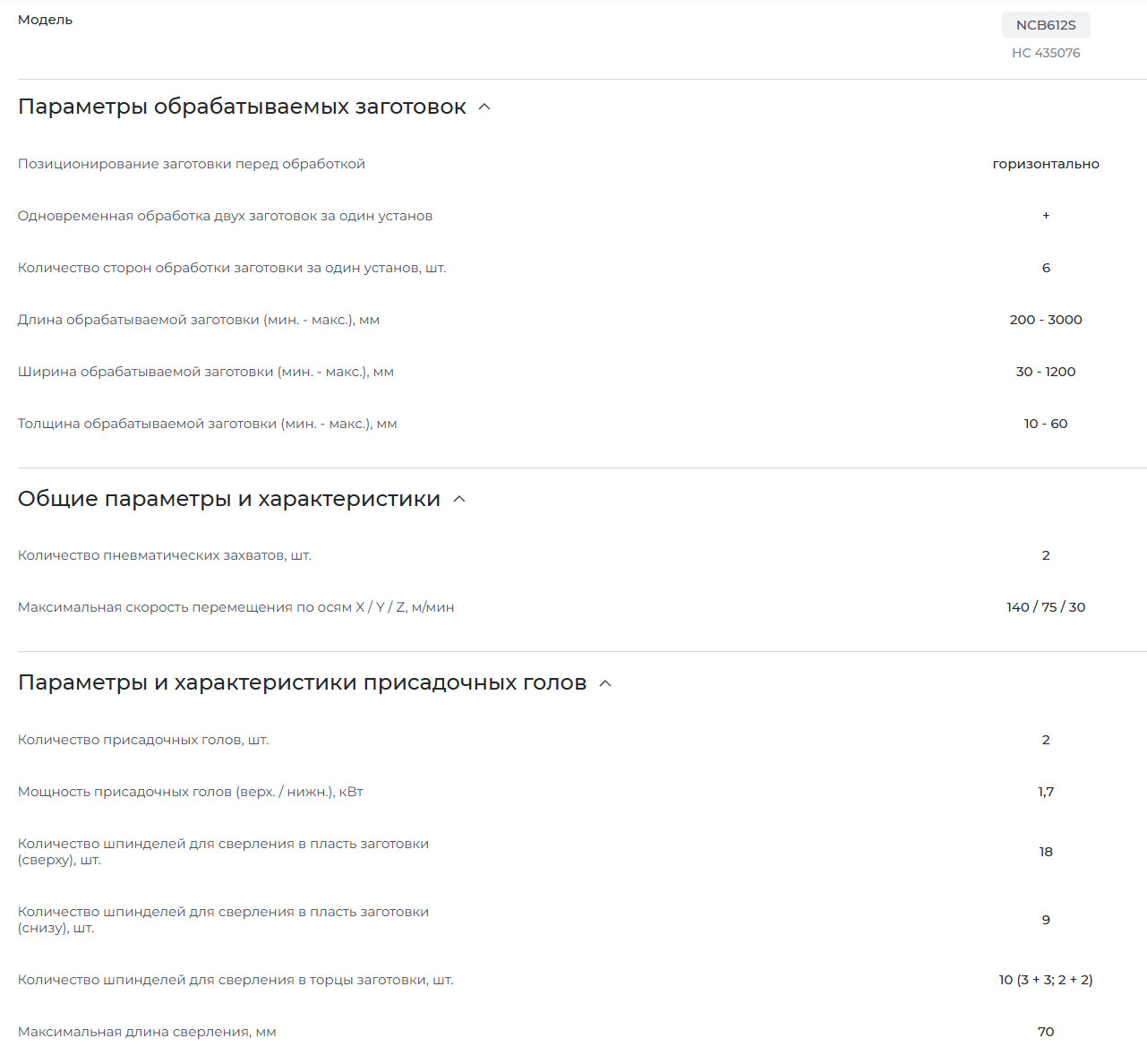

Техническое сердце центра: характеристики

Чтобы понять реальные возможности станка, разберем его ключевые параметры.

Габаритные возможности и скорость:

• Максимальная ширина заготовки — 1200 мм. Это означает, что станок свободно обрабатывает стандартные мебельные щиты и детали корпусов.

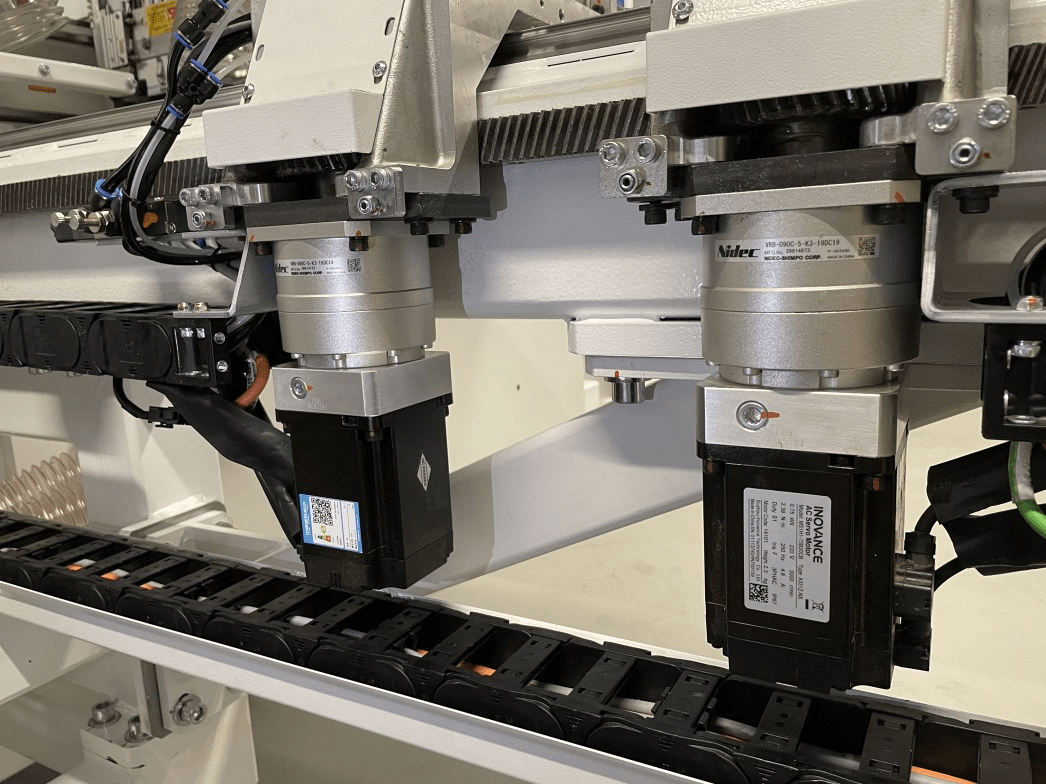

• Максимальная скорость перемещения по осям впечатляет: X / Y / Z — 140 / 75 / 30 метров в минуту. Такие показатели обеспечивают быструю позиционную смену инструмента и холостые перемещения, сокращая общее время цикла обработки детали.

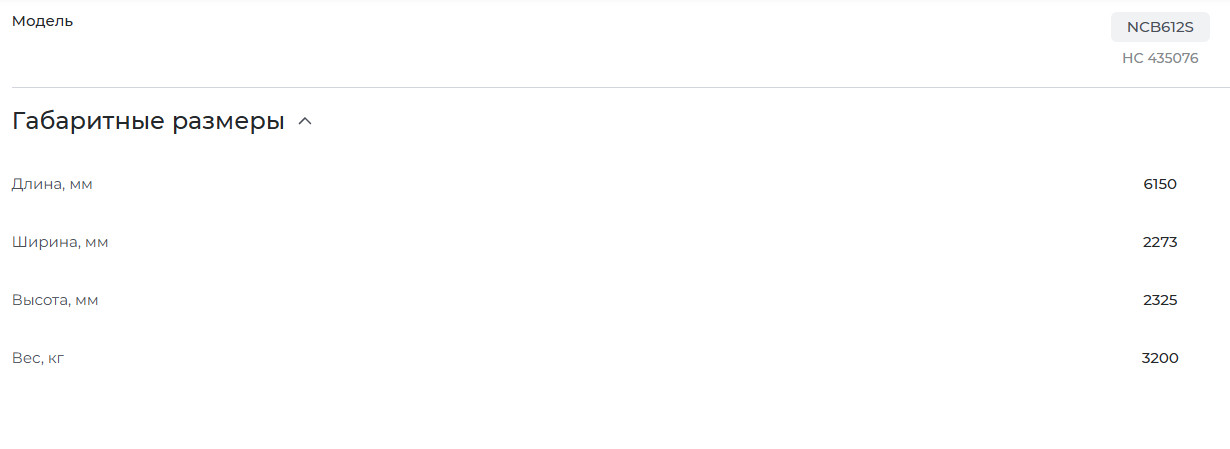

Масса и устойчивость:

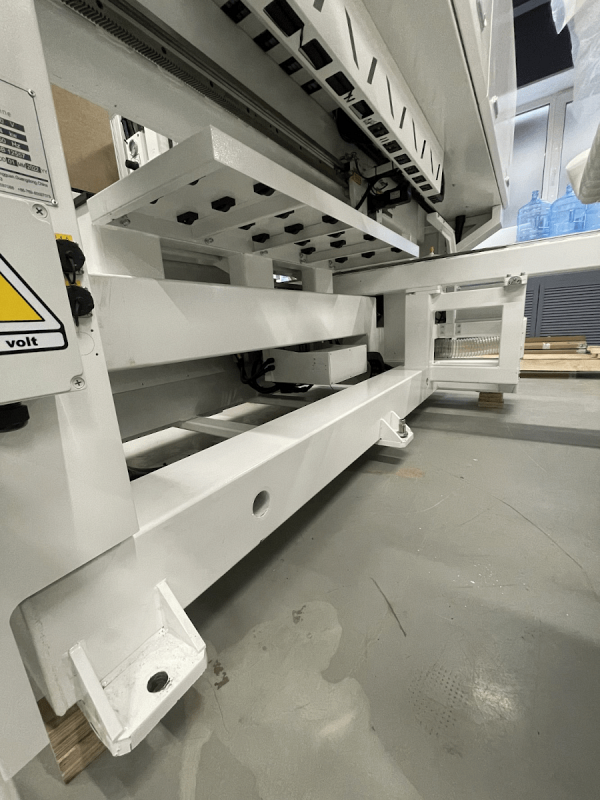

• Вес станка — 3200 кг. Это не случайный показатель. Тяжелая станина из высокопрочного чугуна гасит вибрации при работе пилы и фрез, что напрямую влияет на чистоту обработки и срок службы направляющих.

Конфигурация присадочных голов: детальный разбор

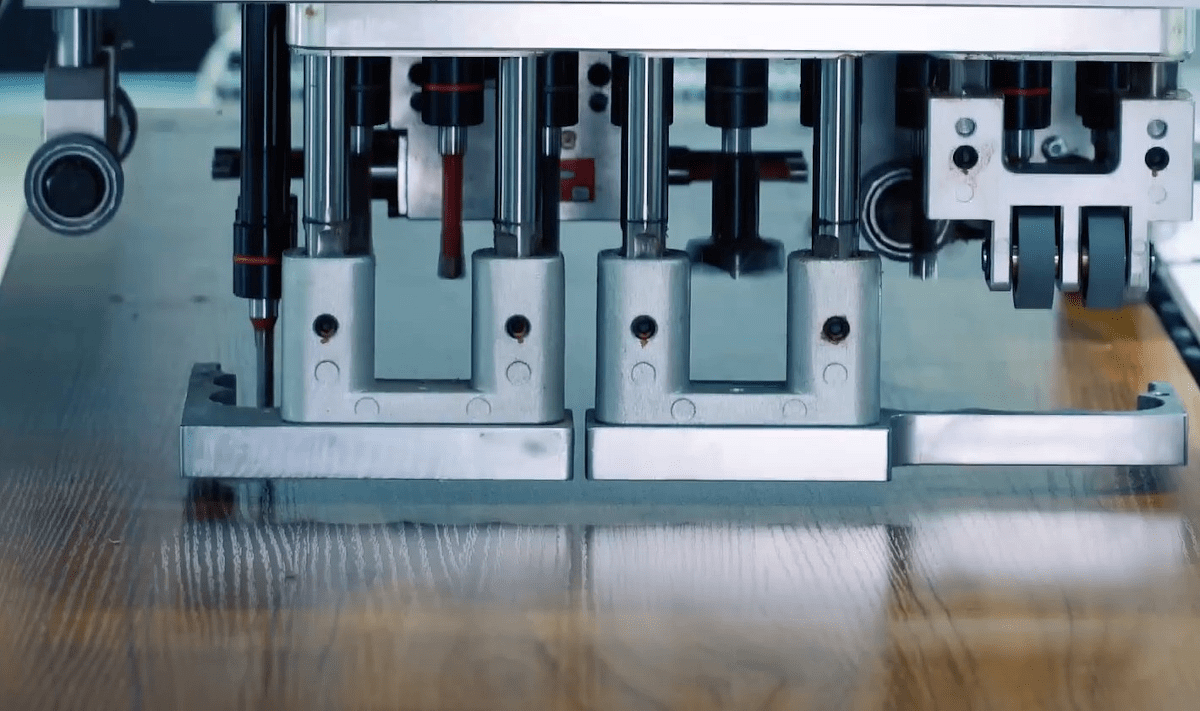

Самая сильная сторона Nanxing NCB612S — это количество и расположение сверлильных шпинделей. В станке установлены две независимые присадочные головы (2 шт.), что позволяет перераспределять нагрузку и обрабатывать сложные детали с двух сторон без перезажима.

Верхняя присадочная группа:

• Вертикальные шпиндели: 18 штук. Это основной массив для сверления отверстий в пласти детали.

• Горизонтальные шпиндели: 10 штук, причем они скомпонованы по схеме «3+3, 2+2». Такая группировка позволяет сверлить отверстия в кромке детали под разные форматы фурнитуры одновременно или выборочно.

Нижняя присадочная группа:

• Вертикальные шпиндели: 9 штук. Используются для встречного сверления снизу вверх, что критически важно при обработке длинных деталей или создании отверстий под дно в корпусных изделиях.

Такое разделение на 18 и 9 вертикальных шпинделей — не случайно. Оно оптимизировано под типовые схемы мебельных конструкций, где сверху обычно больше крепежа (полки, стяжки), а снизу — опорные отверстия.

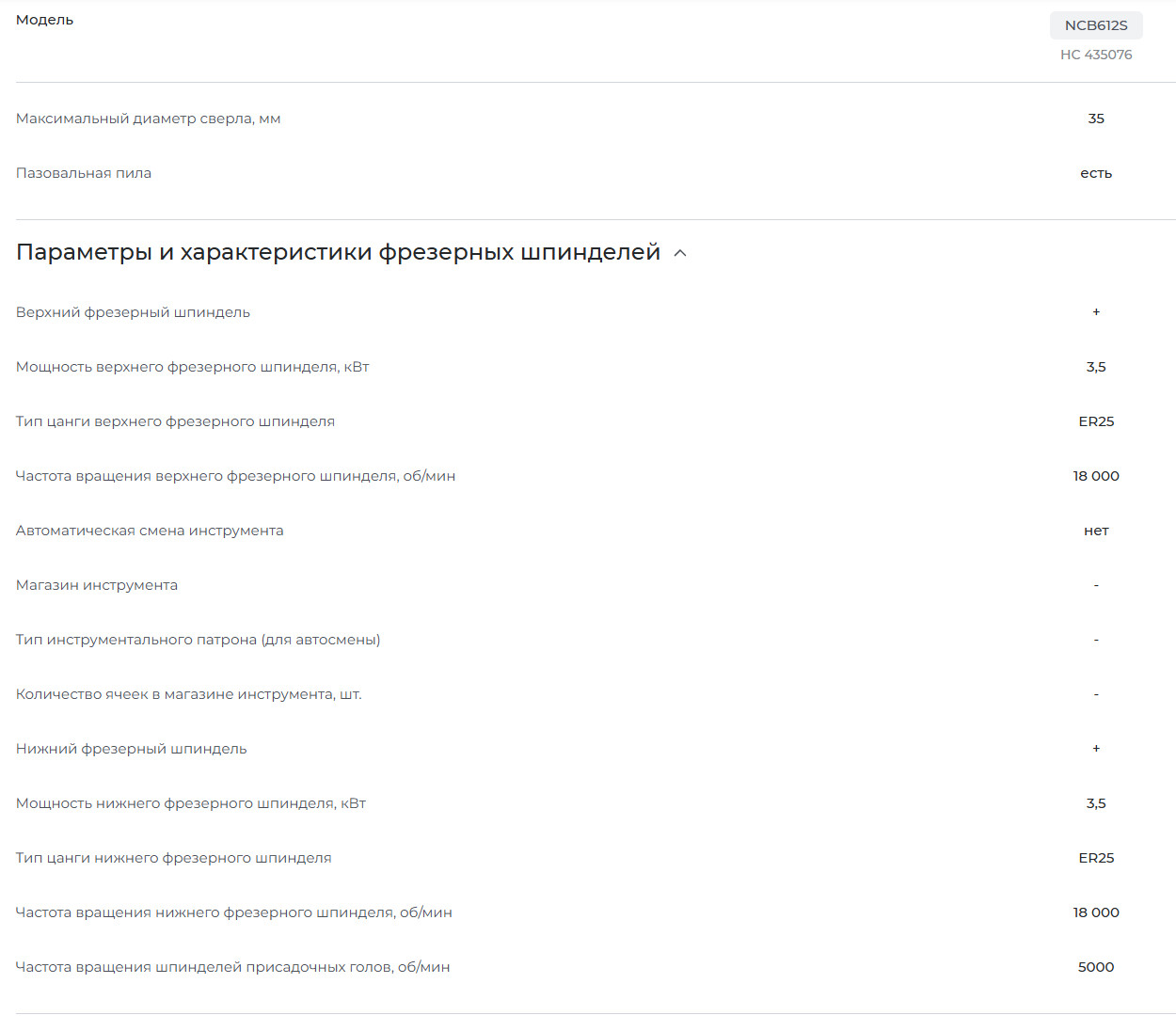

Пазовальная пила и фрезерный узел

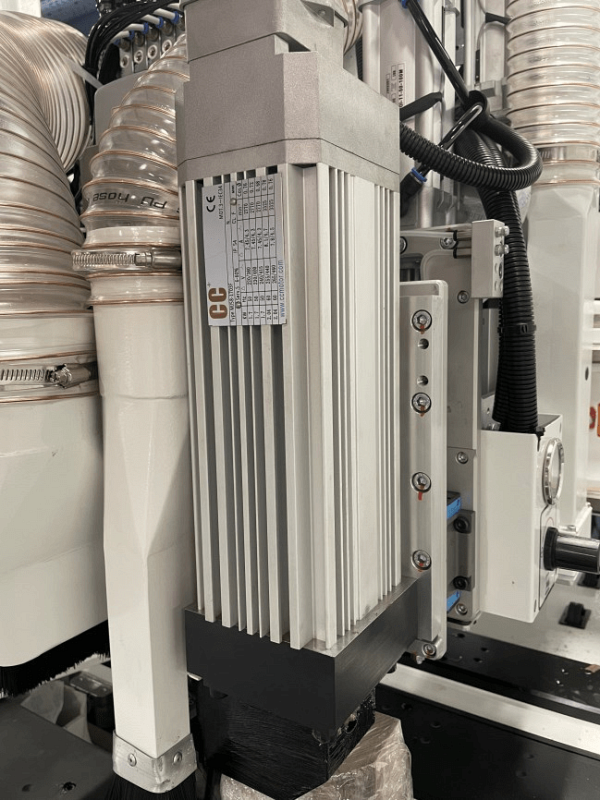

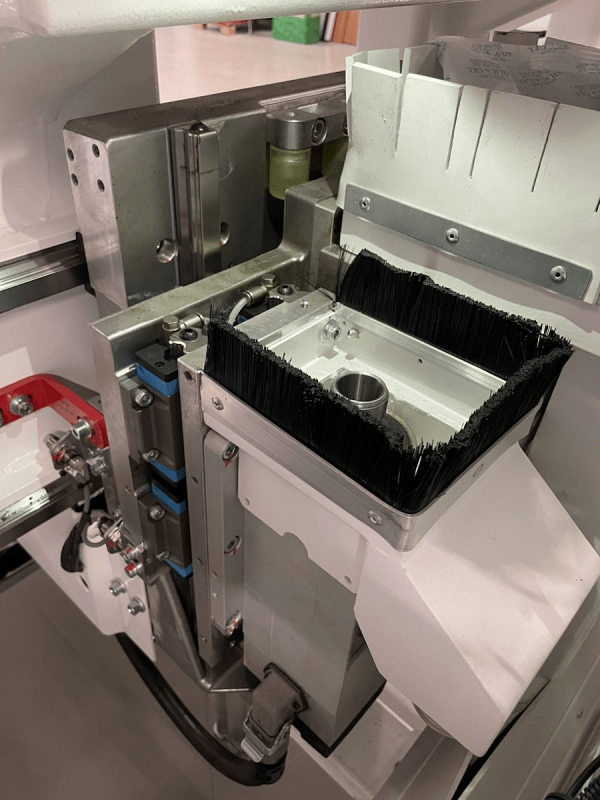

Фрезерный узел представлен двумя независимыми шпинделями — верхним и нижним. Мощность каждого составляет 3,5 кВт, частота вращения — 18 000 об/мин. Этого достаточно для чистовой обработки кромки, выборки четверти под заднюю стенку из ДВП и даже для легкого профилирования фасадов.

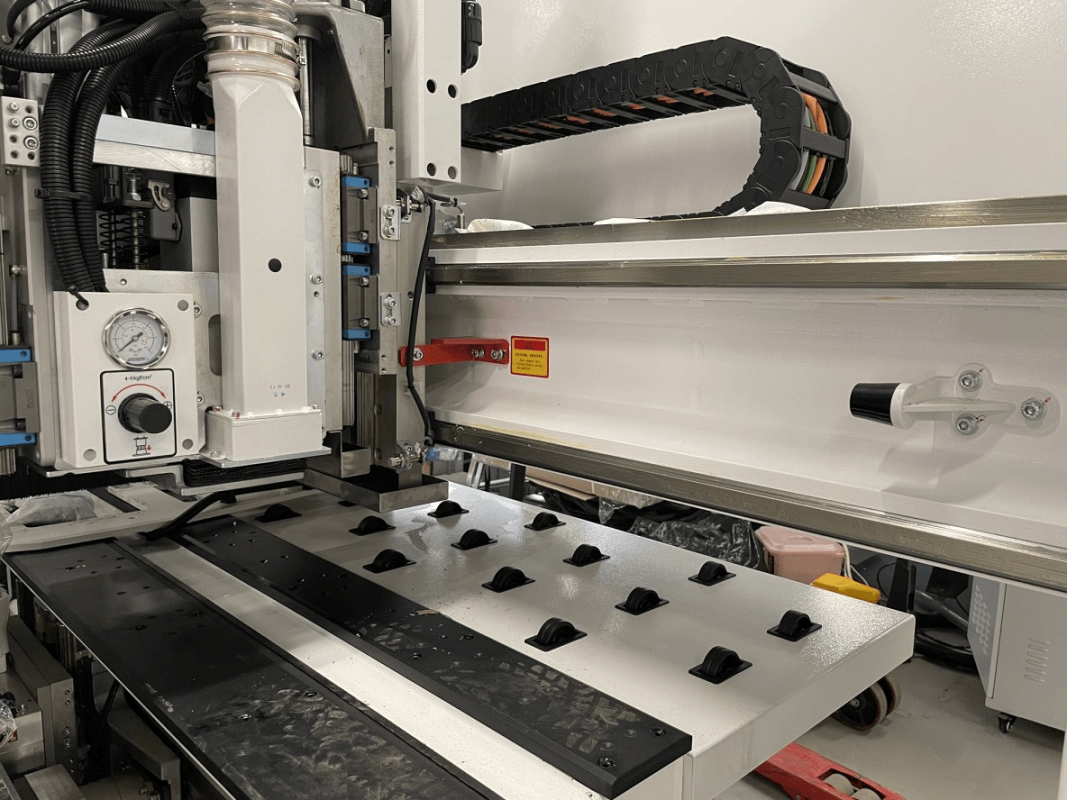

Пазовальная пила интегрирована в верхний обрабатывающий узел. Это не просто приставка, а полноценный инструмент для формирования продольных и поперечных пазов. Благодаря совместной работе верхней сверлильной группы, фрезерного шпинделя и пилы, оператор может за один проход просверлить отверстия, выбрать паз под направляющую и пропилить канавку. Для мебельщика это означает отказ от отдельного пазовального станка.

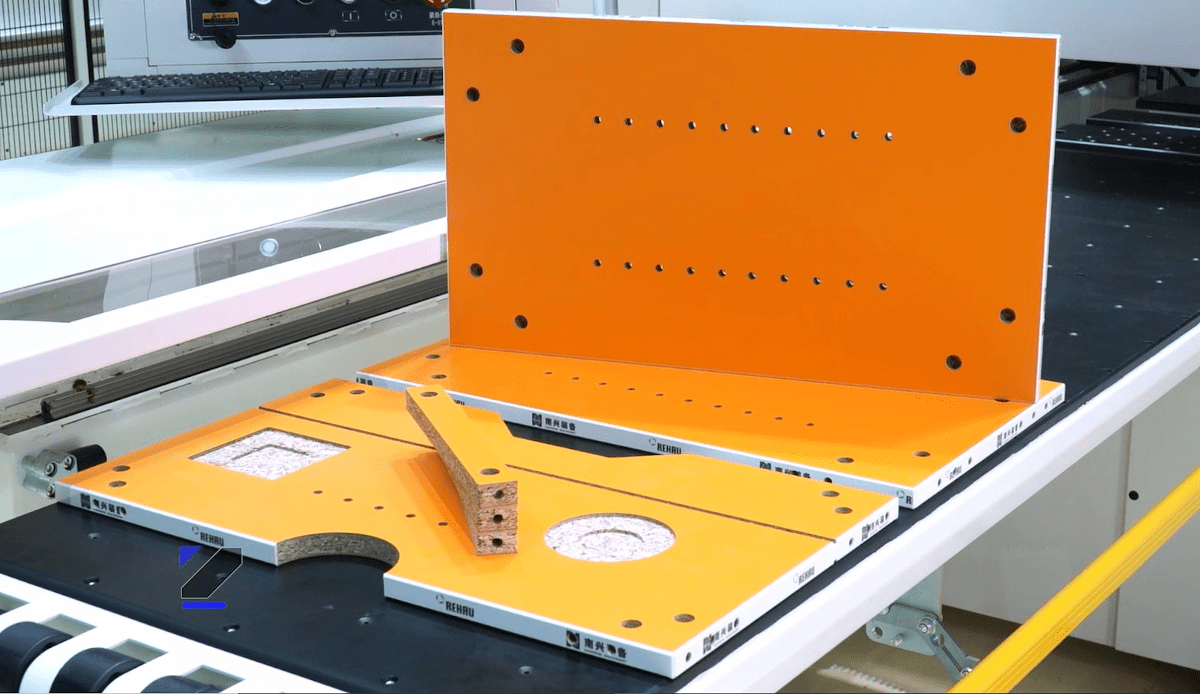

Сверление с 6 сторон без перезажима

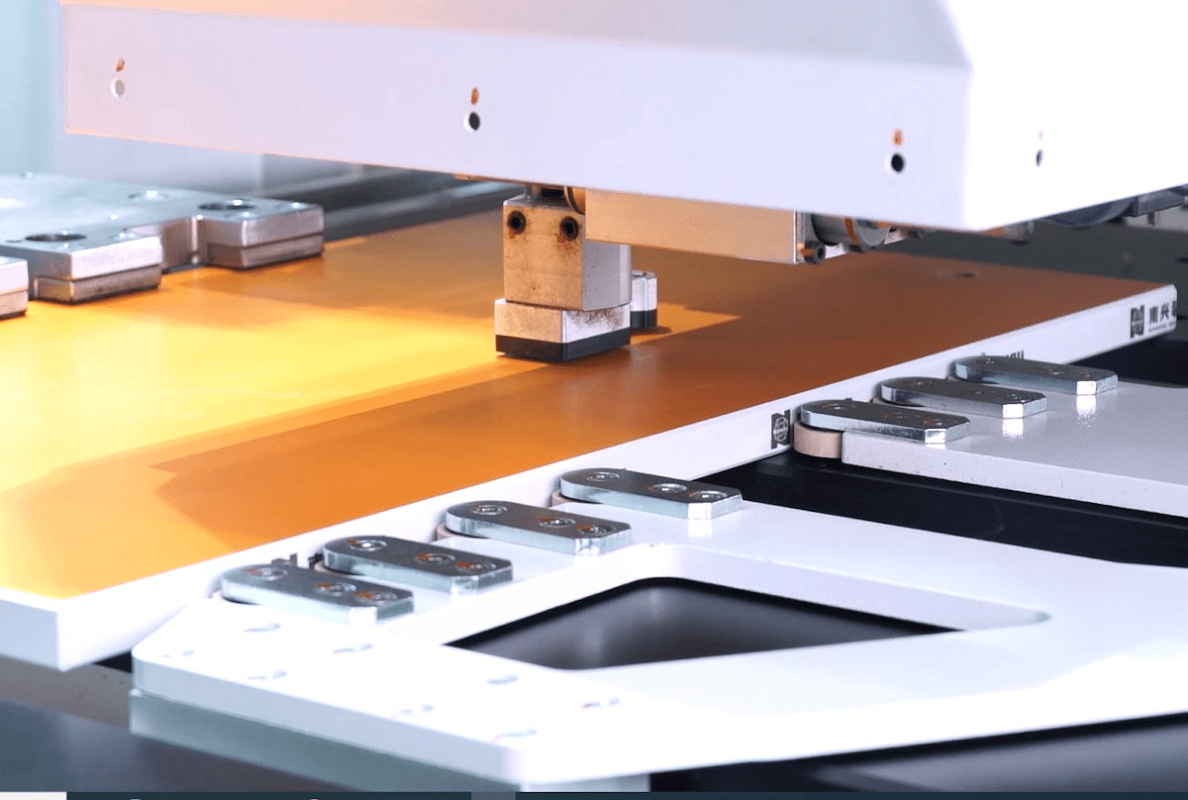

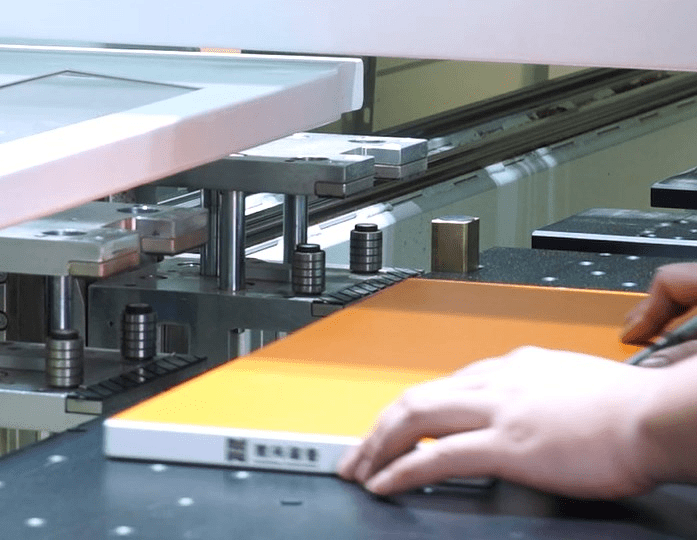

Ключевое преимущество, вынесенное в отдельный блок — возможность сверления отверстий с шести сторон за одну установку детали. Заготовка фиксируется двумя автоматическими зажимами с системой автоматического обдува в зоне захвата. Обдув удаляет опилки и стружку с поверхности детали и прижимных площадок, обеспечивая плотный контакт и исключая брак из-за мусора под зажимом.

Как это работает? Верхняя группа сверлит сверху (ось Z+), нижняя группа — снизу (Z-). Горизонтальные шпиндели (10 штук на верхней голове) обрабатывают переднюю и заднюю кромки. А так как станок имеет ЧПУ с управлением осями, то за счет перемещения заготовки относительно инструмента достигается обработка левой и правой торцевых сторон. Плюс пазовальная пила и фрезер — по сути, вы получаете обрабатывающий центр начального уровня.

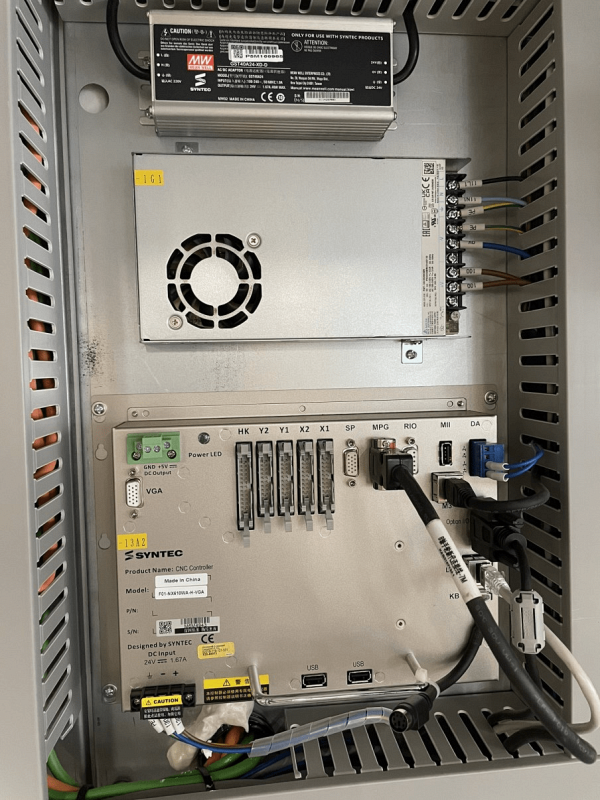

Интеллектуальная система управления SYNTEC + PCDrillCAM

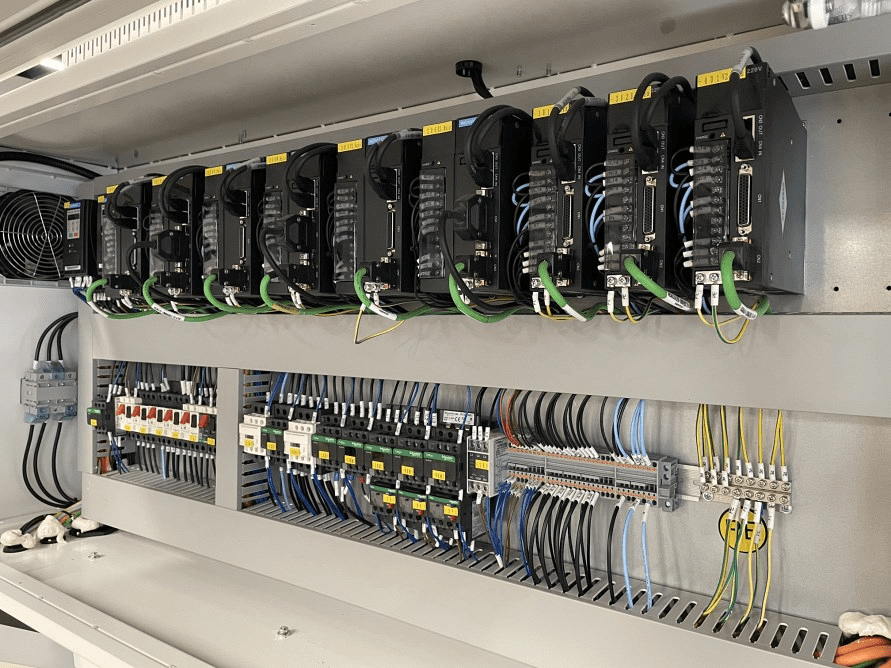

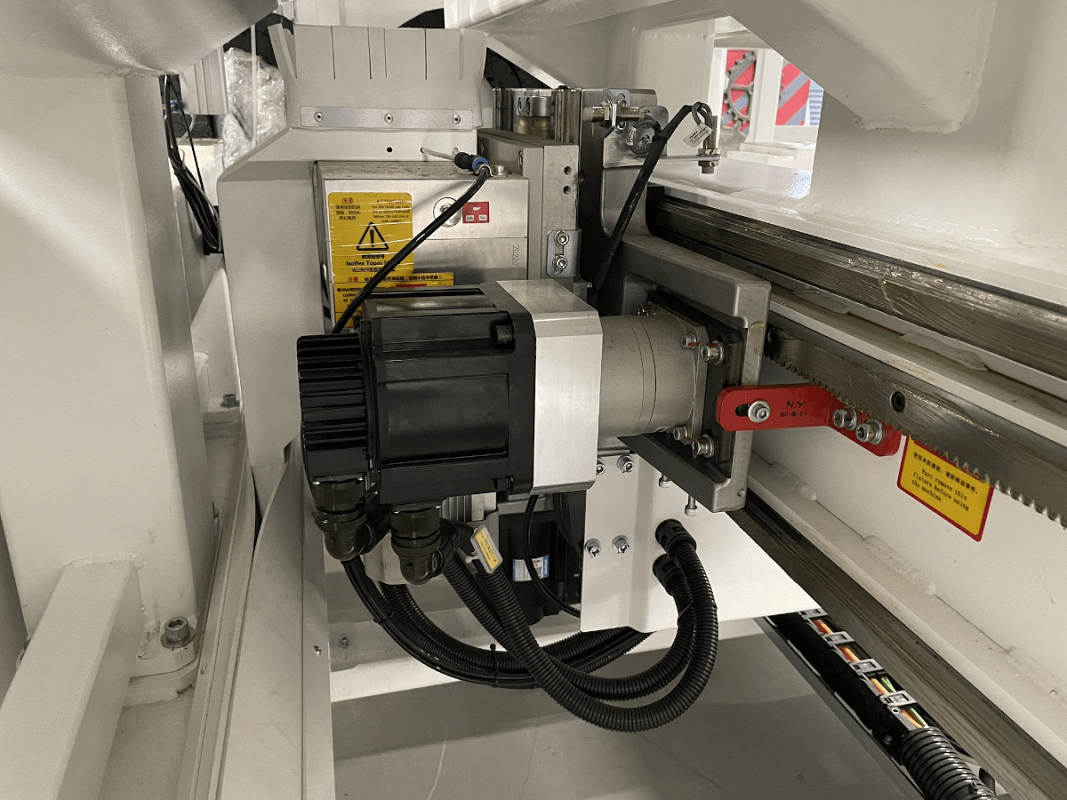

Станок оснащен системой управления SYNTEC — одной из самых распространенных и надежных в классе мебельного оборудования. Она обеспечивает плавное перемещение по всем осям, интерполяцию и высокую точность позиционирования.

Но главное для производства — это программное обеспечение PCDrillCAM. Данный софт позволяет:

• Импортировать чертежи из большинства CAD программ (dwg, dxf).

• Автоматически распознавать отверстия, пазы и фрезеровку.

• Генерировать управляющую программу за считанные минуты без ручного набора G-кодов.

• Визуализировать процесс обработки до старта станка, исключая столкновения.

Для технолога и оператора это снижает порог входа: даже сотрудник с базовыми навыками работы на ПК быстро освоит подготовку заданий.

Преимущества для реального цеха (соберем в единый список)

Подытожим, почему Nanxing NCB612S стоит рассматривать как основу сверлильного участка:

1. Шестисторонняя обработка. Одна установка — полный цикл сверления, пазования и фрезеровки.

2. Два автоматических зажима с обдувом. Никаких опилок под прижимами и смещения заготовки.

3. Три инструмента на верхнем узле. Сверление + фрезерование + пиление в одной башке — компактность и скорость.

4. Нижний фрезерный шпиндель. Позволяет обрабатывать днище или кромку снизу без переворота детали.

5. Скорость позиционирования 140 м/мин. Меньше холостых движений — выше выработка.

6. Вес 3,2 тонны. Стабильность при пилении толстых плит и фрезеровке пазов.

7. Софт PCDrillCAM. Минимизация ошибок оператора и быстрая переналадка.

Кому подходит этот станок

Nanxing NCB612S — это решение для малых и средних мебельных производств, которые хотят перейти от ручных присадок к автоматизированной линии, но не готовы покупать дорогостоящие обрабатывающие центры с ЧПУ. Он также будет полезен в цехах, выпускающих широкий ассортимент продукции: сегодня шкафы, завтра кухни, послезавтра тумбы. Благодаря быстрой переналадке и интуитивному ПО, станок справляется с серийными партиями от 10 до 500 деталей одинаково эффективно.

Сравнение с аналогами и практические выводы

В отличие от многих конкурентов в своем ценовом сегменте, Nanxing NCB612S предлагает не просто сверление, а интегрированную пазовальную пилу и нижний фрезер. Часто на других станках нижняя группа имеет только сверление, а здесь — полноценный шпиндель. Также важным отличием является схема горизонтальных шпинделей 3+3,2+2, которая дает гибкость при работе с разными типами направляющих (шариковых, роликовых, телескопических).

При эксплуатации стоит учитывать максимальную ширину 1200 мм — если ваши детали шире, потребуется либо поворот, либо модель большего формата. Но для 95% корпусной мебели этого достаточно.

Резюме

Сверлильно-присадочный центр с ЧПУ Nanxing NCB612S — это технологичный станок, который закрывает потребности современного мебельного цеха в высокоточном сверлении с шести сторон, пазовании и фрезеровке. Продуманная компоновка с двумя присадочными головками (18+9 вертикальных и 10 горизонтальных шпинделей), мощные фрезерные шпиндели (2×3,5 кВт, 18000 об/мин) и скорость перемещения до 140 м/мин позволяют выпускать качественную продукцию с минимальными временными затратами. А система управления SYNTEC в связке с ПО PCDrillCAM делает работу на станке простой даже для начинающего оператора.

Если ваша задача — повысить точность, ускорить переналадку и снизить процент брака при сборке мебели, Nanxing NCB612S станет надежным решением на годы вперед.
