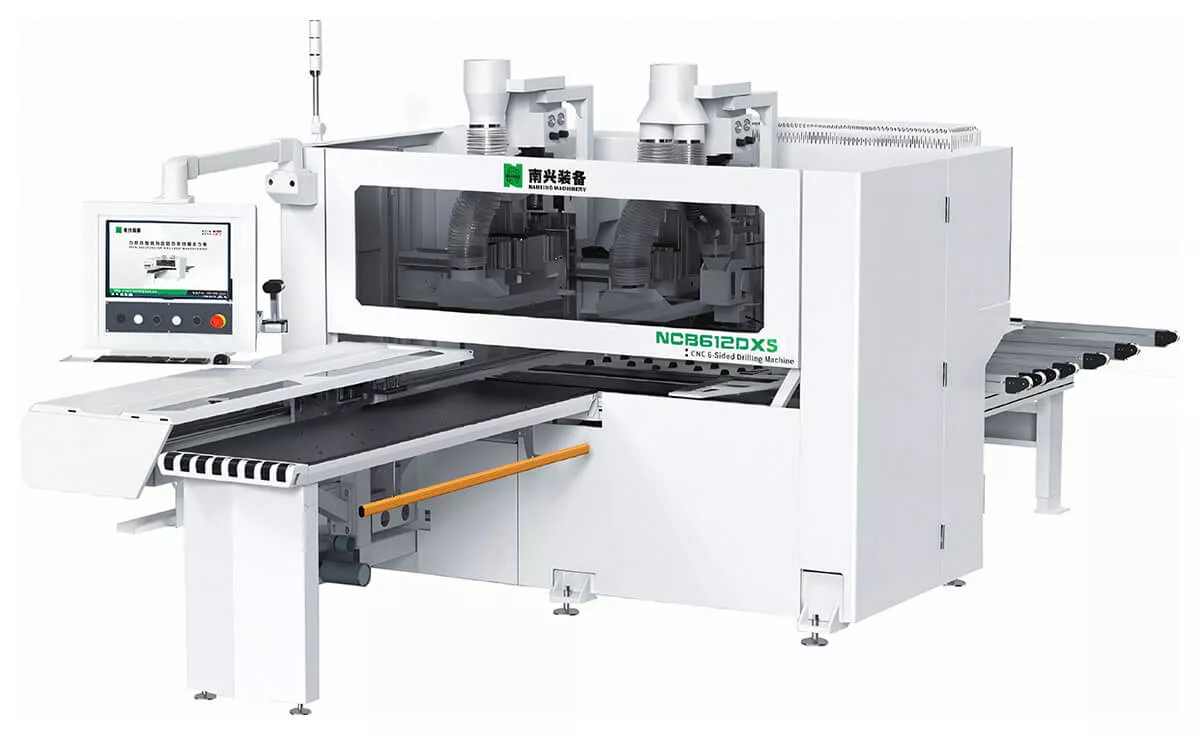

Сверлильно-присадочный центр с ЧПУ Nanxing NСB612DXS

Nanxing NCB612DXS: Когда один станок заменяет цех. Полный разбор возможностей

В современном мебельном производстве время — самый жесткий ресурс. Простой оборудования, переналадка, перемещение заготовки от станка к станку — всё это съедает прибыль. Китайский бренд Nanxing (один из мировых лидеров в области деревообработки) предлагает элегантное решение: сверлильно-присадочный центр с ЧПУ модели NCB612DXS. Это не просто сверлилка с программным управлением, а полноценный обрабатывающий комплекс для корпусной мебели.

Кому нужен этот станок?

NCB612DXS создан для тех, кто производит:

• Корпусную мебель (шкафы, комоды, кухни);

• Офисную мебель (столы, тумбы);

• Торговое оборудование (стеллажи, витрины);

• Фасады и ящичные детали.

Главная фишка — способность обрабатывать заготовку «из рук в руки» с получением готового изделия за один цикл зажима. Никаких перекладываний.

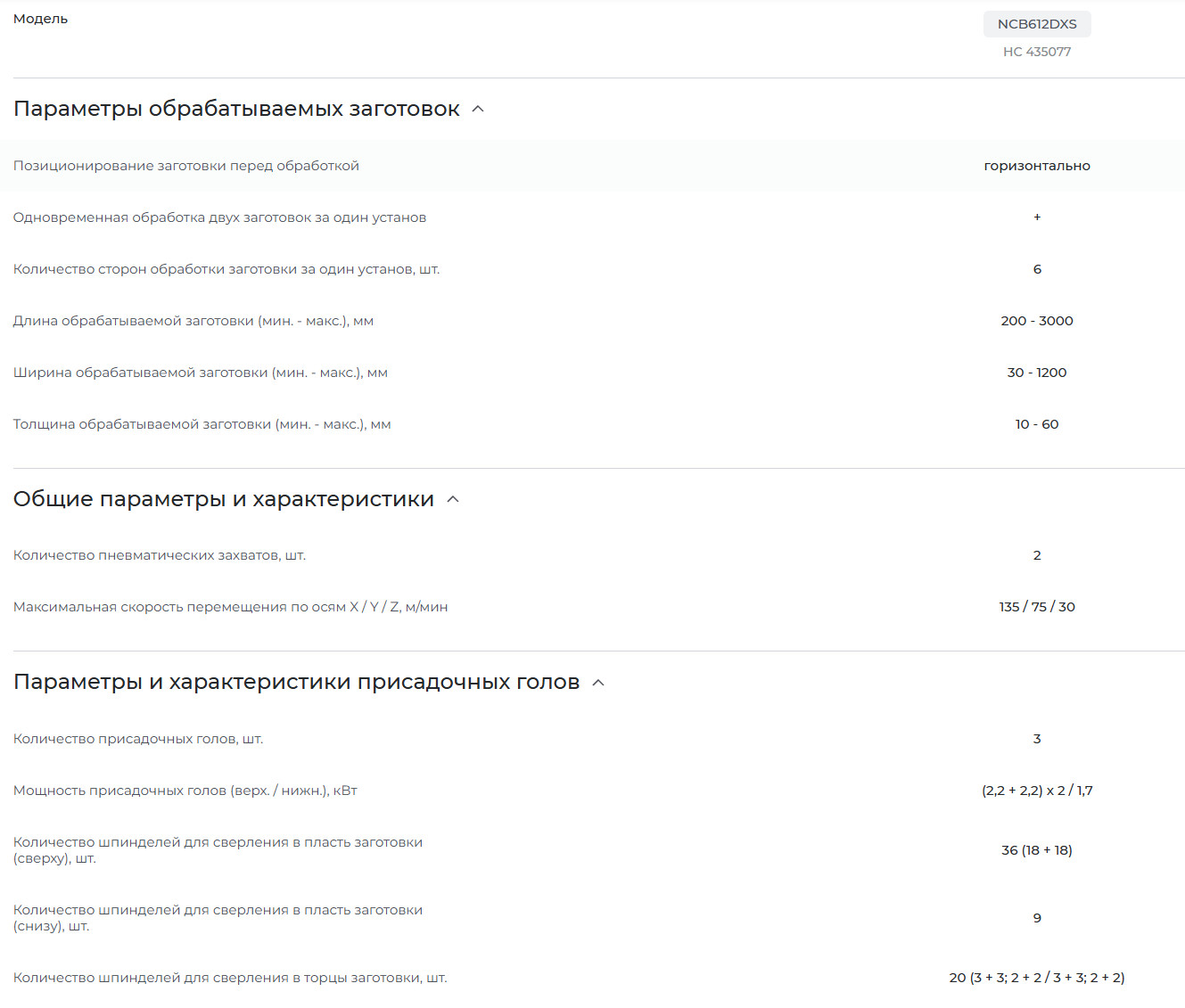

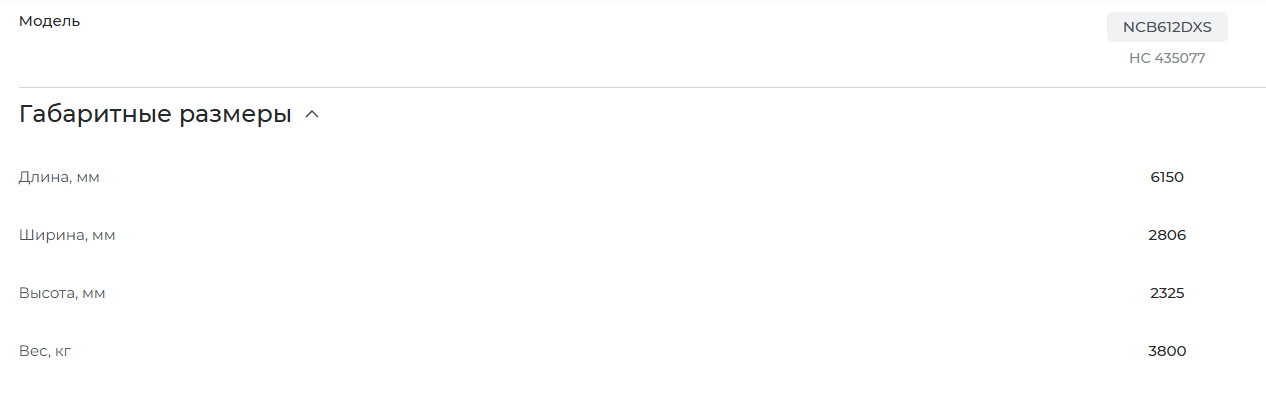

Геометрия и габариты: что скрывается за цифрами

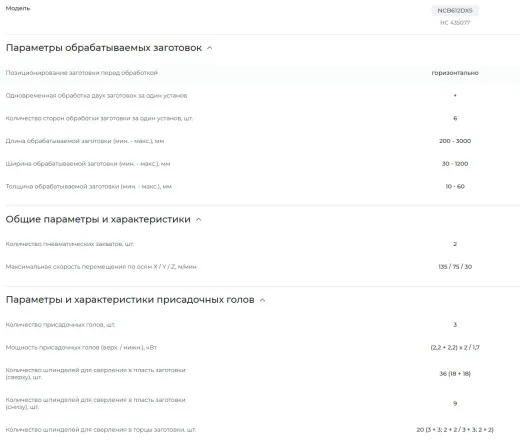

Начнем с самого важного — возможностей по размеру деталей. Максимальная ширина заготовки составляет 1200 мм. Это значит, что станок спокойно «проглатывает» стандартный лист ЛДСП, разрезанный по длине, и любые узкие фасады.

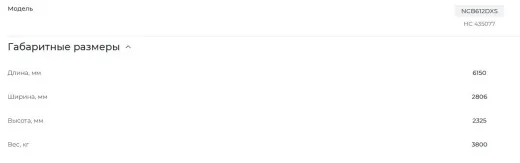

Вес станка — 3800 кг. Это не легкая «настольная» игрушка, а тяжелый, виброустойчивый агрегат. Такая масса критически важна для точности: пока станина весит почти 4 тонны, вибрации фрезерования и сверления не влияют на позиционирование. Жесткость конструкции закладывает точность обработки на уровне сотых долей миллиметра.

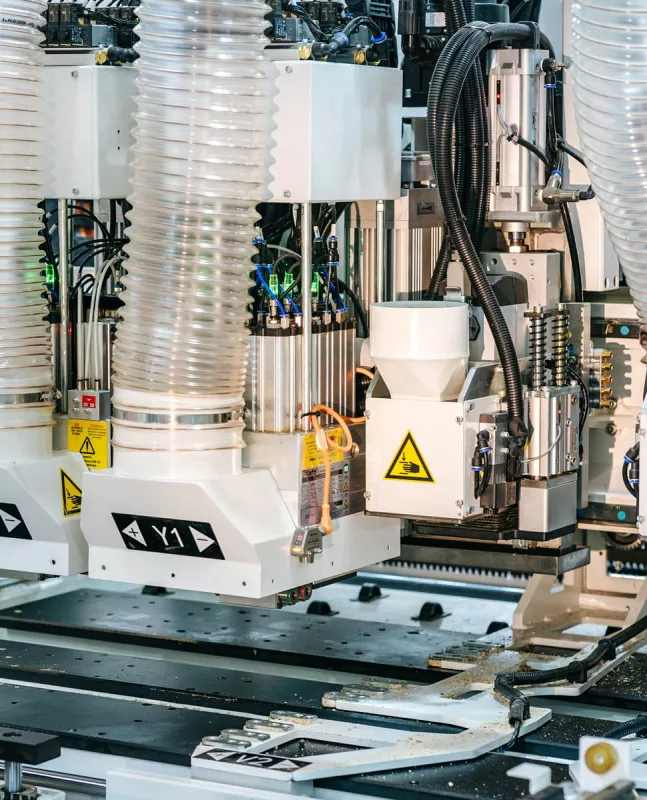

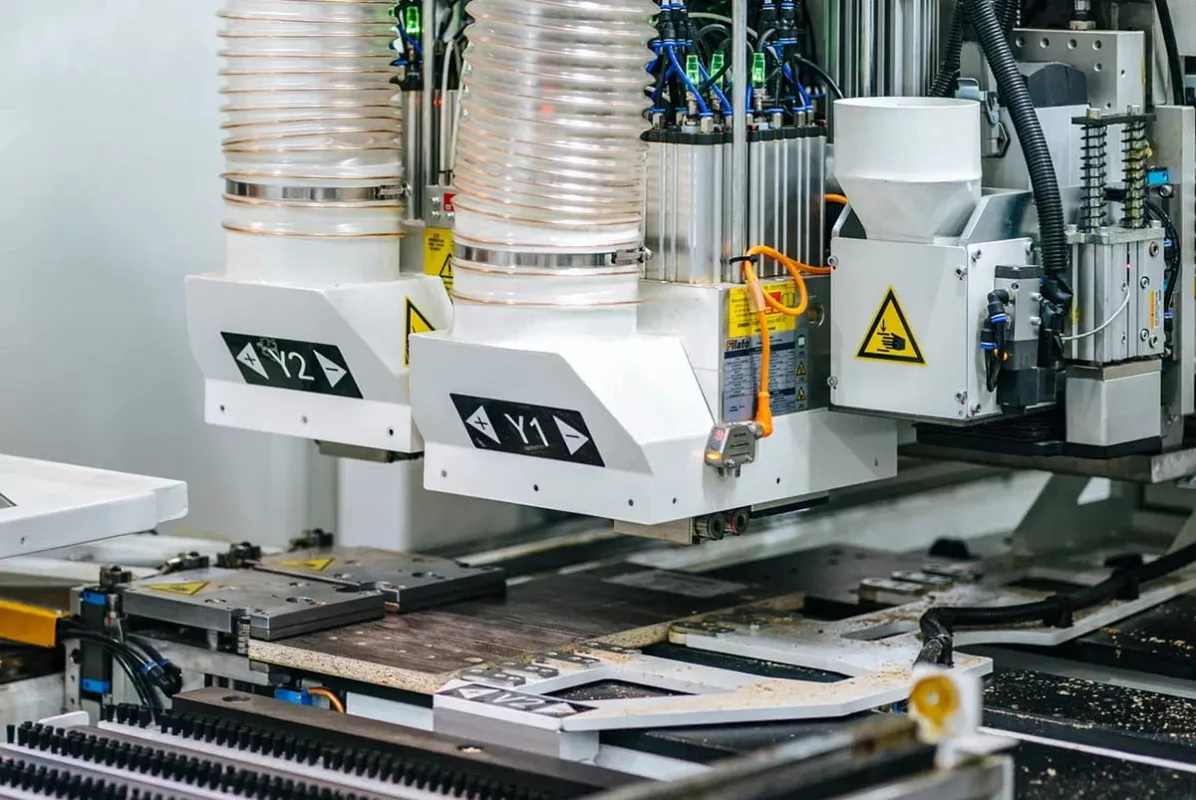

Сердце станка: три присадочные головы

Ключевое преимущество модели — три независимые присадочные головы. Они работают скоординированно, сокращая такт выпуска детали в разы. Конфигурация распределена так:

Первая и вторая головы (верхние):

• Вертикальных сверл: 36 штук.

• Горизонтальных сверл: 20 штук.
  Причем горизонтальные сверла сгруппированы по схеме «3+3, 2+2» на каждой голове. Это позволяет одновременно сверлить два ряда отверстий с разных сторон или обрабатывать две детали параллельно. В комплекте идет пила — встроенный пильный узел для подрезки или форматной обработки кромки без сколов.

Третья голова:

• Вертикальных сверл: 9 штук.
  Эта головка чаще используется для локальной присадки под направляющие, замки или полкодержатели, где не нужна вся линейка из 36 сверл. Экономия воздуха и времени.

Почему это важно в реальной работе? Обычный станок сверлит одну деталь. А NCB612DXS, благодаря трем головам, может одновременно работать с тремя разными зонами одной панели или тремя разными деталями (в рамках ширины 1200 мм). Производительность вырастает примерно на 40-50% по сравнению с двухголовочными аналогами.

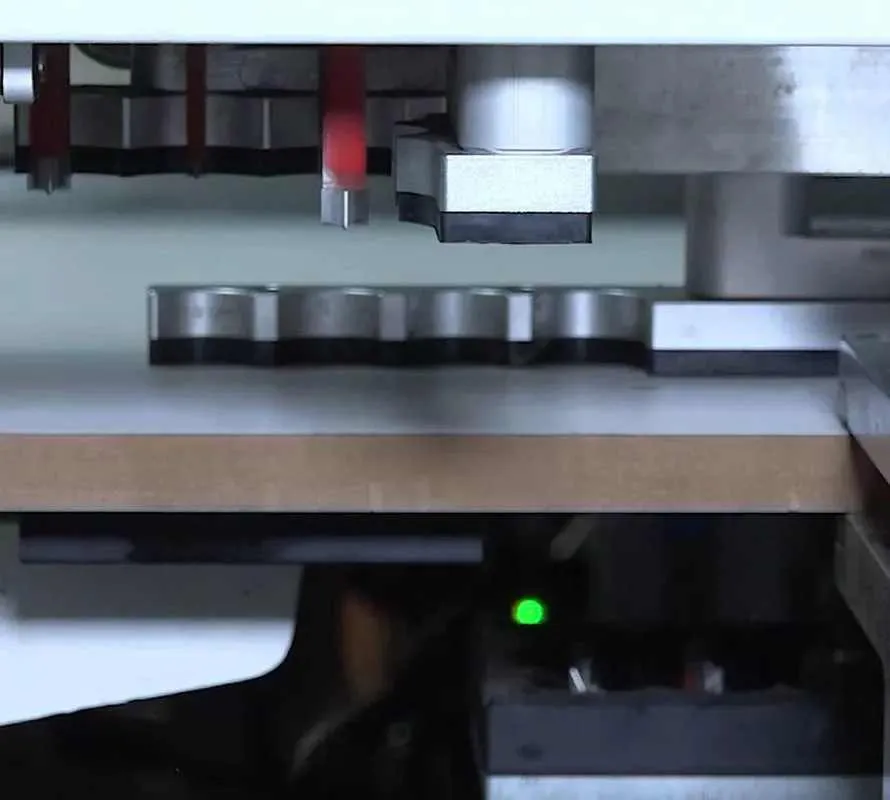

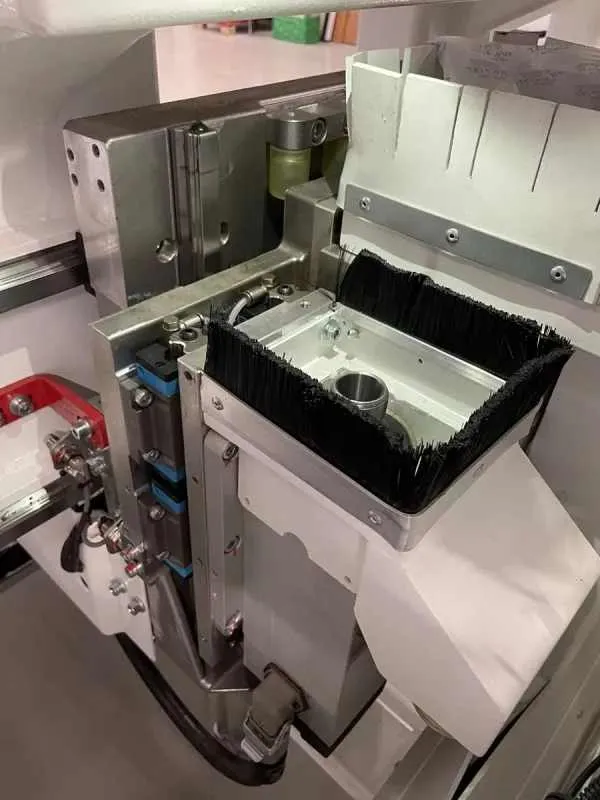

Фрезерный узел: когда сверления мало

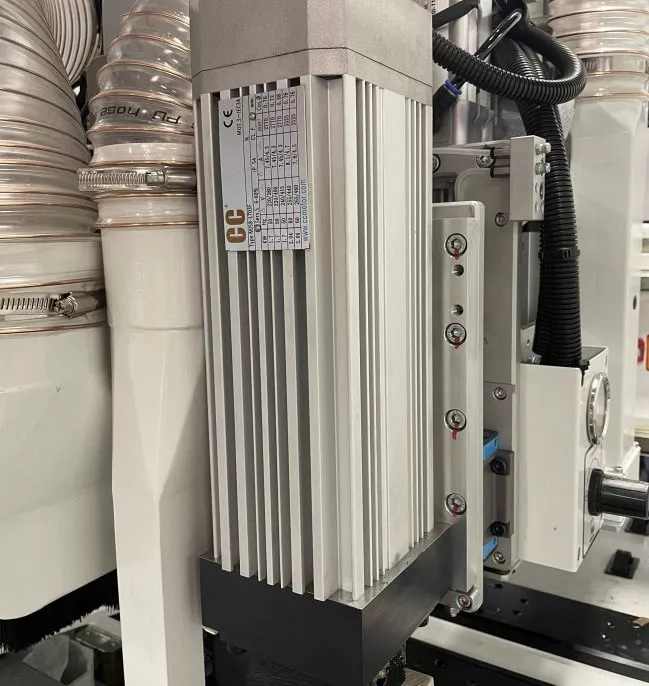

Современная мебель требует не только дырок, но и пазов, четвертей, криволинейных кромок. Для этого в центре установлены два фрезерных шпинделя: верхний и нижний.

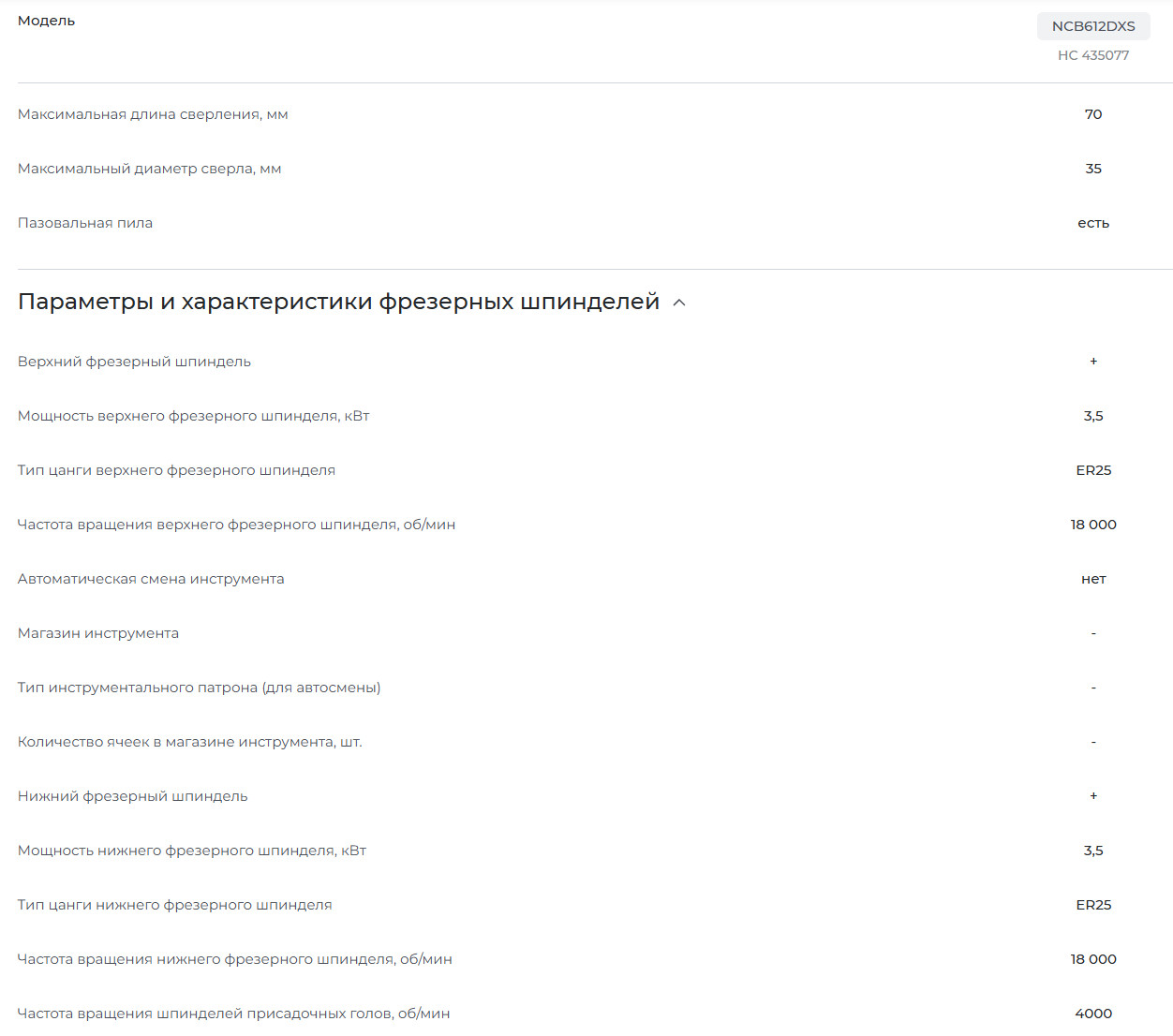

Технические параметры шпинделей:

• Мощность каждого: 3,5 кВт.

• Обороты: 18 000 об/мин.

Это «золотая середина» для обработки ЛДСП, МДФ, фанеры и мягкого массива. 3.5 кВт хватает, чтобы резать паз под кромку, выбирать четверть или фрезеровать контур фасада без перегрузки двигателя. 18 тысяч оборотов дают чистый рез без вырванных волокон.

Узел позволяет за один проход делать верхнее и нижнее пазование. Что это дает? Например, для дна шкафа: верхний шпиндель фрезерует паз под заднюю стенку, а нижний — выборку под направляющие ящика. Одновременно. Или обработка кромки тарельчатой фрезой — полный контроль без переворота детали.

Скоростные характеристики: дрожь конкурентов

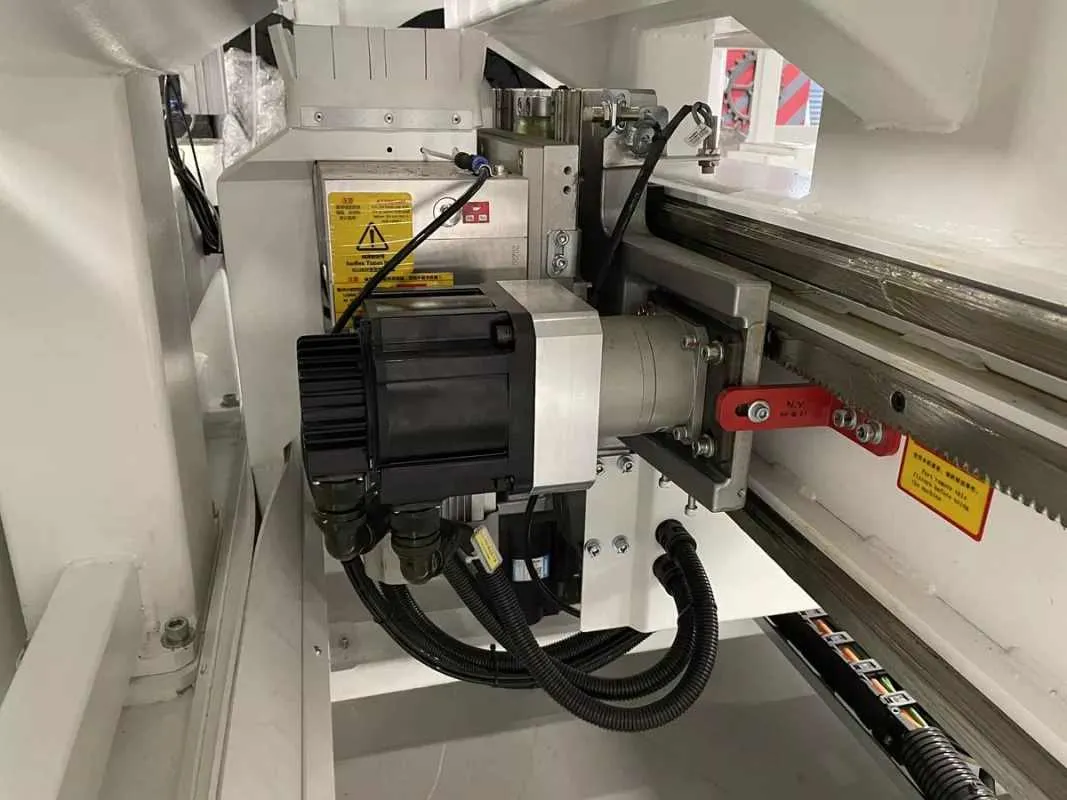

Станок перемещается по трем линейным осям. И цифры здесь впечатляют:

• Ось X (продольное движение): 135 м/мин.

• Ось Y (поперечное): 75 м/мин.

• Ось Z (вертикальное, подъем шпинделя): 30 м/мин.

135 метров в минуту — это практически рекорд для оборудования этого класса. Для сравнения: станки предыдущего поколения разгонялись до 60-80 м/мин. Высокая скорость холостых перемещений и быстрых позиционирований сокращает время цикла на 30%. Если вы считаете себестоимость минуты работы, эти цифры превращаются в прямую экономию.

Преимущества в деталях, которые решают всё

Теперь перейдем к тому, что не видно на первой странице спецификации, но заметно в работе.

1. Обработка всех шести сторон за один проход.
Это главная фишка NCB612DXS. Заготовка зажимается один раз. Станок последовательно или одновременно (в зависимости от программы) сверлит с торцов (горизонталь), с пласти (вертикаль), фрезерует пазы сверху и снизу. Итог — абсолютная базовая точность. Нет погрешности перезажима — нет брака.

2. Независимый пазовальный агрегат с усиленным угловым редуктором.
Часто в дешевых станках пазование — это нагрузка на основной шпиндель. Редуктор быстро изнашивается. В Nanxing установлен отдельный, усиленный узел. Он выдерживает глубокое пазование (например, под направляющие скрытого монтажа или под эксцентриковые стяжки). Ресурс работы редуктора — не менее 5 лет интенсивной нагрузки.

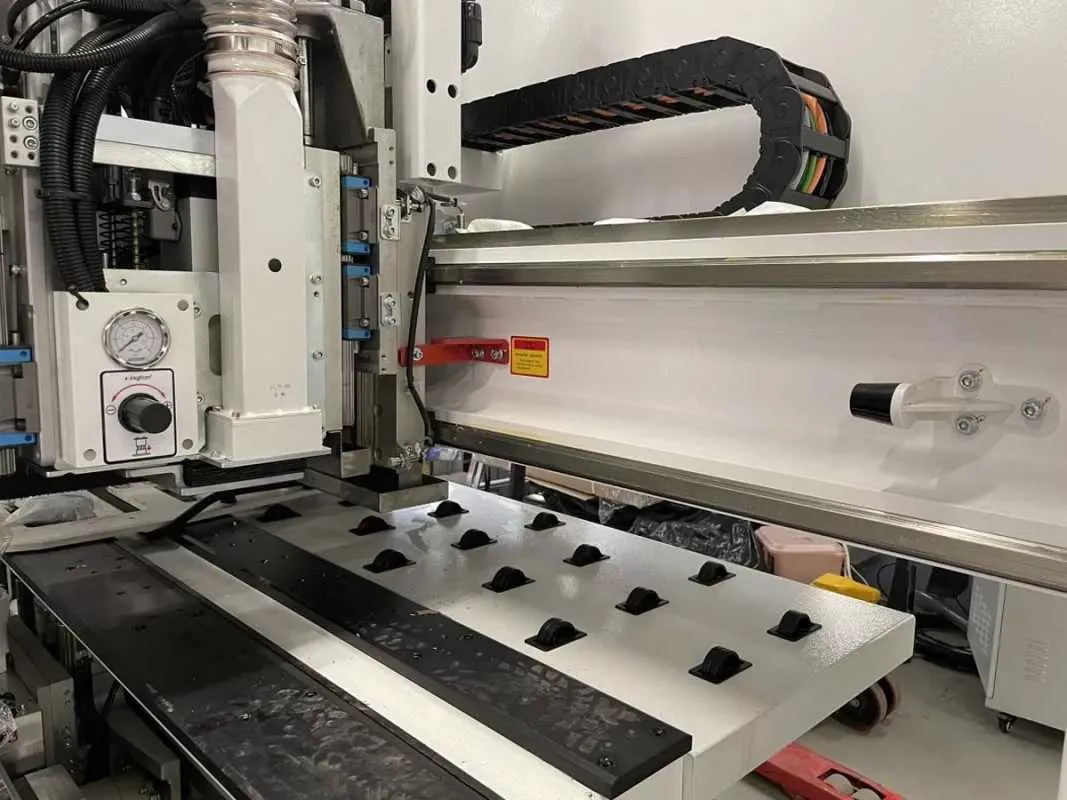

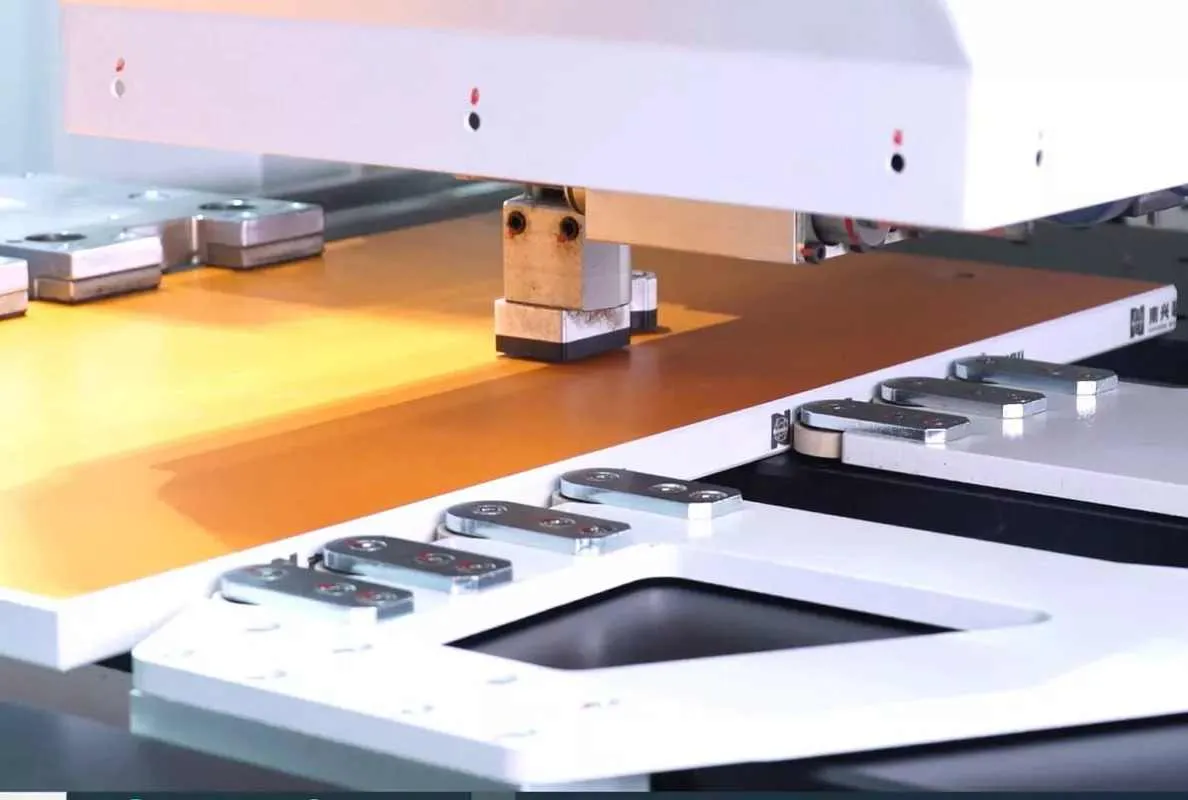

3. Рабочий стол с воздушной подушкой.
Представьте: вы кладете на стол панель с деликатным покрытием (глянцевый акрил, мягкий МДФ с эмалью). Обычный стол царапает поверхность при перемещении. У Nanxing через поверхность стола подается сжатый воздух. Заготовка буквально парит на воздушной прослойке в 0.05-0.1 мм. Ноль царапин, сохранение товарного вида. Для производителей дорогих фасадов это функция №1.

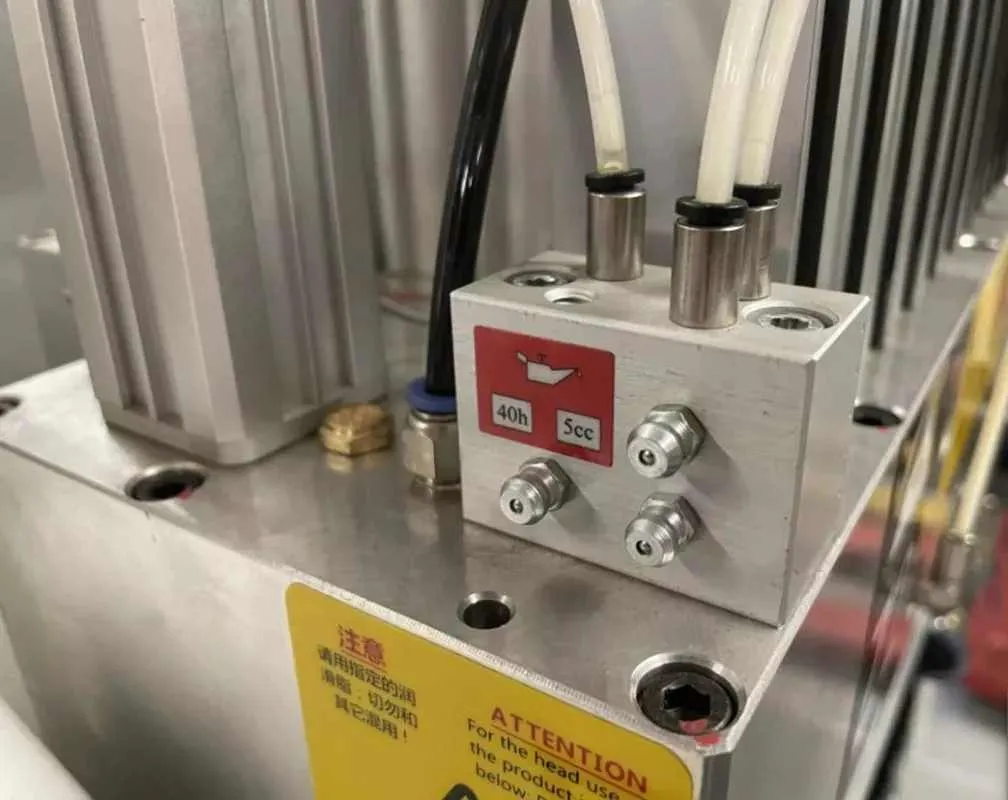

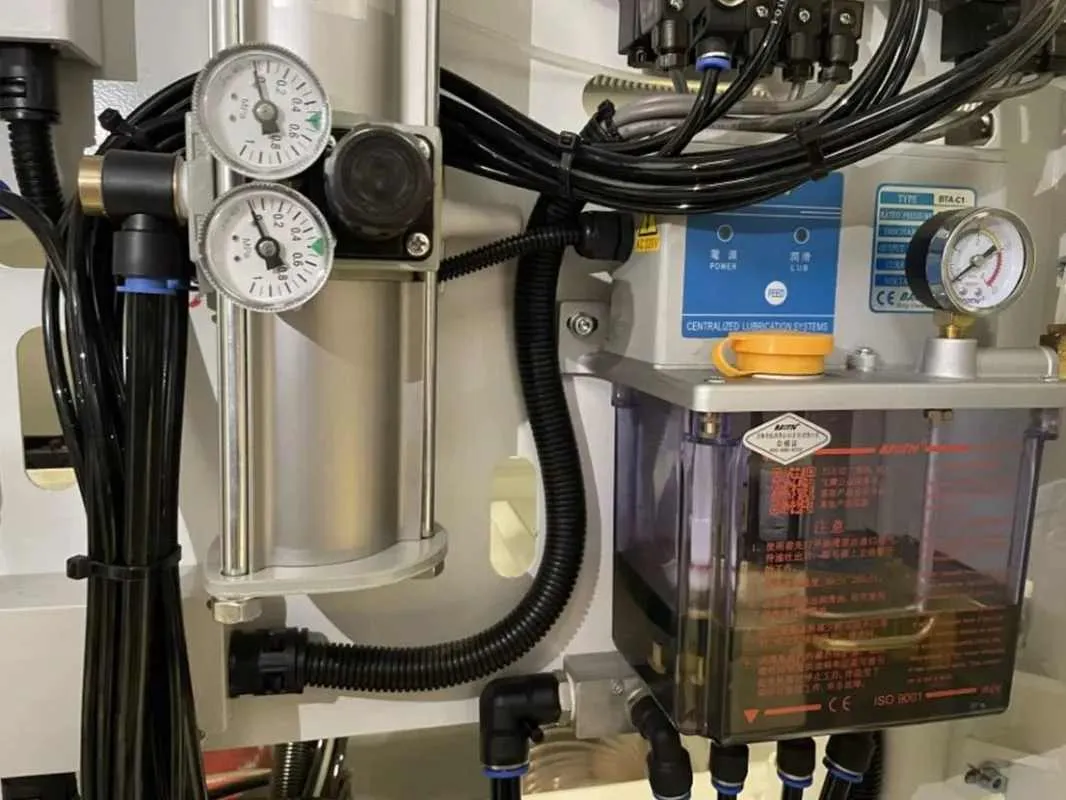

4. Автоматическая система смазки.
Все направляющие, ШВП (шарико-винтовые пары), подшипники кареток смазываются автоматически из центральной системы. Вам не нужно лазить по углам с масленкой каждую неделю. Система сама дозирует смазку по регламенту. Это продлевает ресурс направляющих в 2-3 раза.

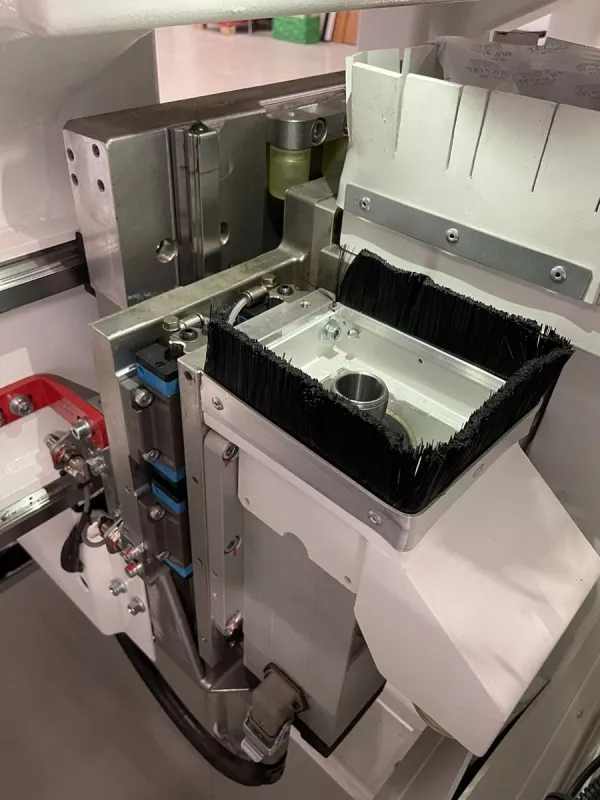

5. Устройство очистки стружки и пыли с деталей.
Перед тем, как захватить готовую деталь, станок обдувает ее сжатым воздухом и пылесосом. Это кажется мелочью, но на практике: мелкие опилки не попадают между пакетом деталей (не повреждают покрытие), не забивают присоски автоматической загрузки (если она есть) и не разносятся по цеху. Стабильный захват вакуумными присосками гарантирован даже после фрезеровки МДФ.

Подводя итог: стоит ли покупать Nanxing NCB612DXS?

Станок позиционируется в среднем ценовом сегменте (ниже немецких Homag и Weeke, но дороже китайского «ноунейма»). За свои деньги вы получаете:

• Оборудование, готовое к работе 24/7 (вес и конструкция это позволяют).

• Отсутствие царапин на дорогих материалах.

• Скорость холостого хода на уровне премиум-класса.

• Реальную обработку 6 сторон без переворота.

• Нижнее фрезерование — редкость даже для станков дороже на 30%.

Если ваш цех перегружен, а качество присадки страдает из-за человеческого фактора — NCB612DXS окупится за 6-8 месяцев на среднем потоке (около 2000 деталей в смену). Одна деталь — одна программа — одна минута цикла — готово.

Минусы, о которых молчат продавцы:

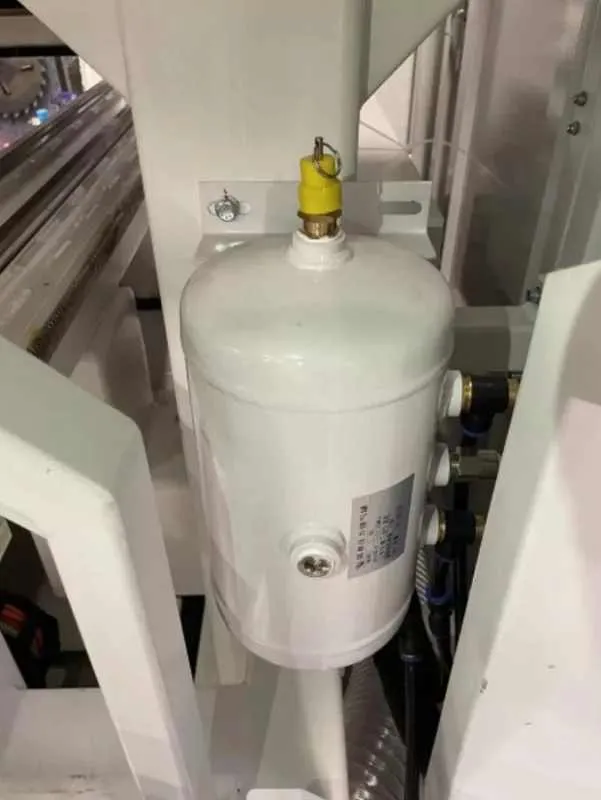

• Требует качественного осушенного воздуха (обязательно ставьте ресивер и осушитель, иначе автоматическая смазка и подушка стола будут барахлить).

• Сложен в освоении для технолога (нужно учить постпроцессор под конкретную САМ-систему).

• Вес 3800 кг — нужен усиленный пол (не всякий бетон выдержит точечную нагрузку опор).

Но если ваш пол выдержит, а воздух будет сухим — Nanxing NCB612DXS станет самой работоспособной лошадкой в мебельном цехе. Он не пытается быть «умным», он просто делает свою работу быстрее и чище, чем кто-либо в своем классе.
