Nanxing NCB612 выполняет сверление и фрезеровку с шести сторон за один установ. Два присадочных узла, автоматические зажимы и скорость 140 м/мин — детальный обзор.

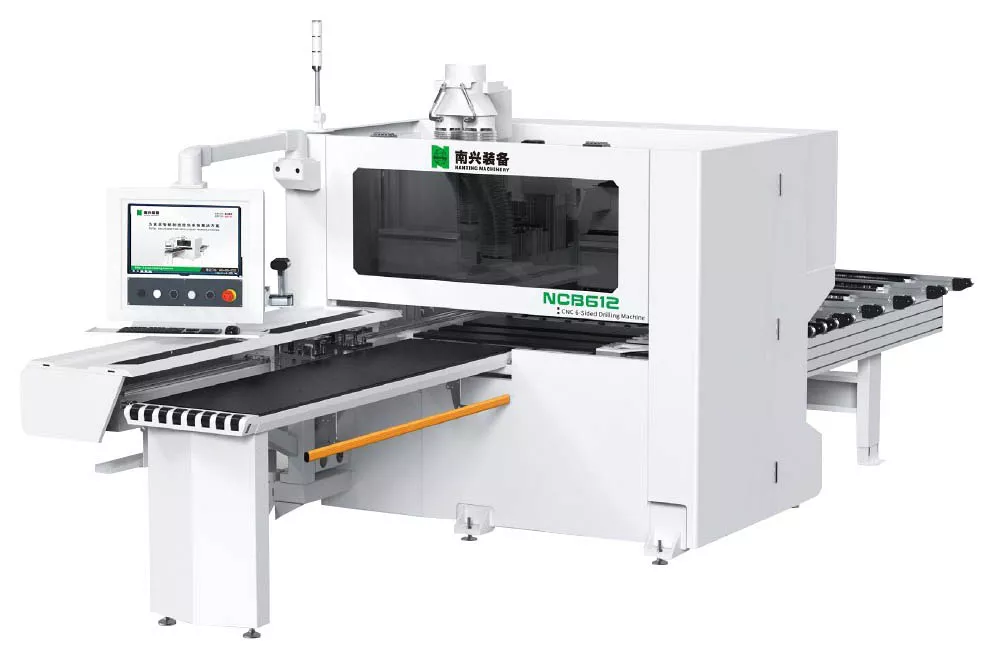

Nanxing NCB612: Почему этот сверлильно-присадочный центр меняет подход к обработке плит
В мебельном производстве время цикла и точность позиционирования напрямую влияют на себестоимость. И если раньке для сверления торцов и пластей требовалось два-три станка, то современные обрабатывающие центры с ЧПУ берут на себя все операции. Один из ярких представителей — Nanxing NCB612.
Это не просто станок. Это двухголовочная платформа, где верхняя и нижняя сверлильные группы работают согласованно, а фрезерные шпиндели позволяют сразу выбирать пазы под фурнитуру. Давайте разберем, почему профессионалы выбирают именно эту модель.
Архитектура: Две головки — шесть сторон
Главная фишка Nanxing NCB612 — разделение труда между верхним и нижним обрабатывающими узлами. Конфигурация присадочных голов выглядит так:
-

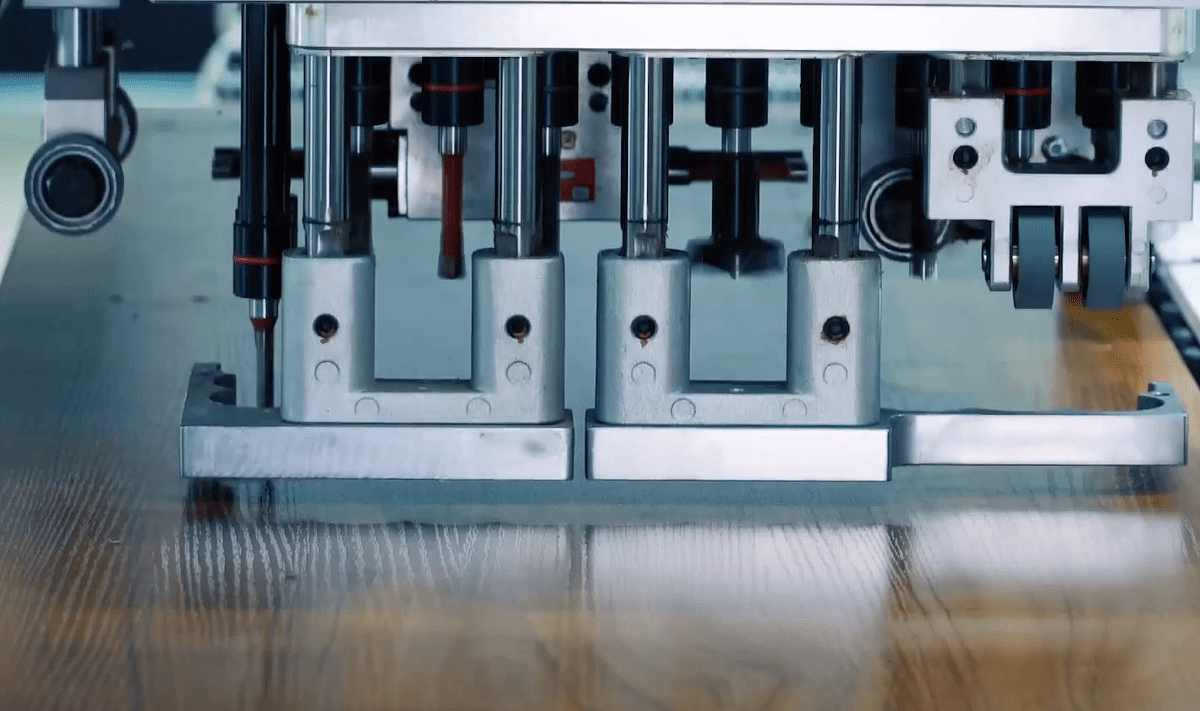

Верхний узел: Вертикальный сверлильный блок на 18 шпинделей. Горизонтальный блок — 10 шпинделей (организованы по схеме 3+3 и 2+2 для симметричного сверления торцов). Плюс фрезерный шпиндель мощностью 3,5 кВт с частотой 18 000 об/мин.
-
Нижний узел: Вертикальный блок на 9 шпинделей. И точно такой же фрезерный шпиндель (3,5 кВт / 18 000 об/мин).
Почему это важно? Обычные сверлильные центры обрабатывают деталь только сверху. Нижняя головка в NCB612 позволяет сверлить «слепые» отверстия в нижней пласти детали без переворота заготовки. В сумме вы получаете сверление с 6 сторон (все четыре торца + верхняя и нижняя плоскости).
Фрезеровка без компромиссов

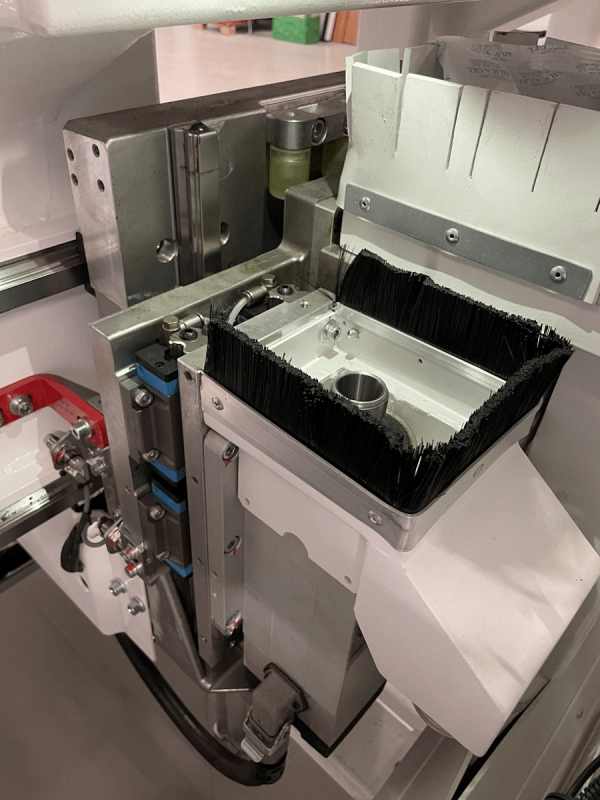

Наличие двух фрезерных шпинделей — редкий сценарий для станков этого класса. Верхний шпиндель (3,5 кВт) отвечает за выборку четвертей, присадку под чашки петель и криволинейную обработку кромки. Нижний шпиндель (3,5 кВт) выполняет пазы под крепеж, штрабы для стяжек и прессовые посадки.
Оба работают на 18 000 об/мин — оптимальный режим для резания ДСП, МДФ и фанеры. При этом верхний шпиндель не «съедает» зону обработки нижнего: конструкция узлов разнесена по оси Y.

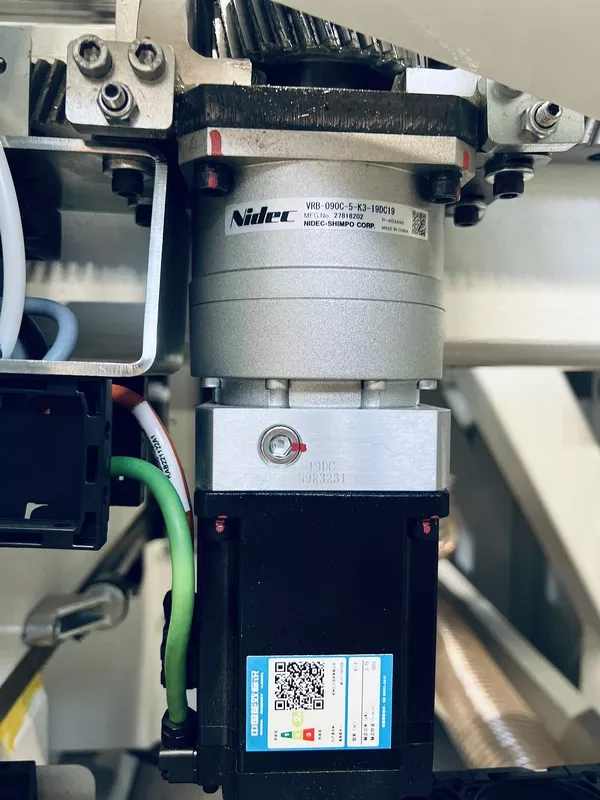

Динамика и размеры: Ключ к серийной работе

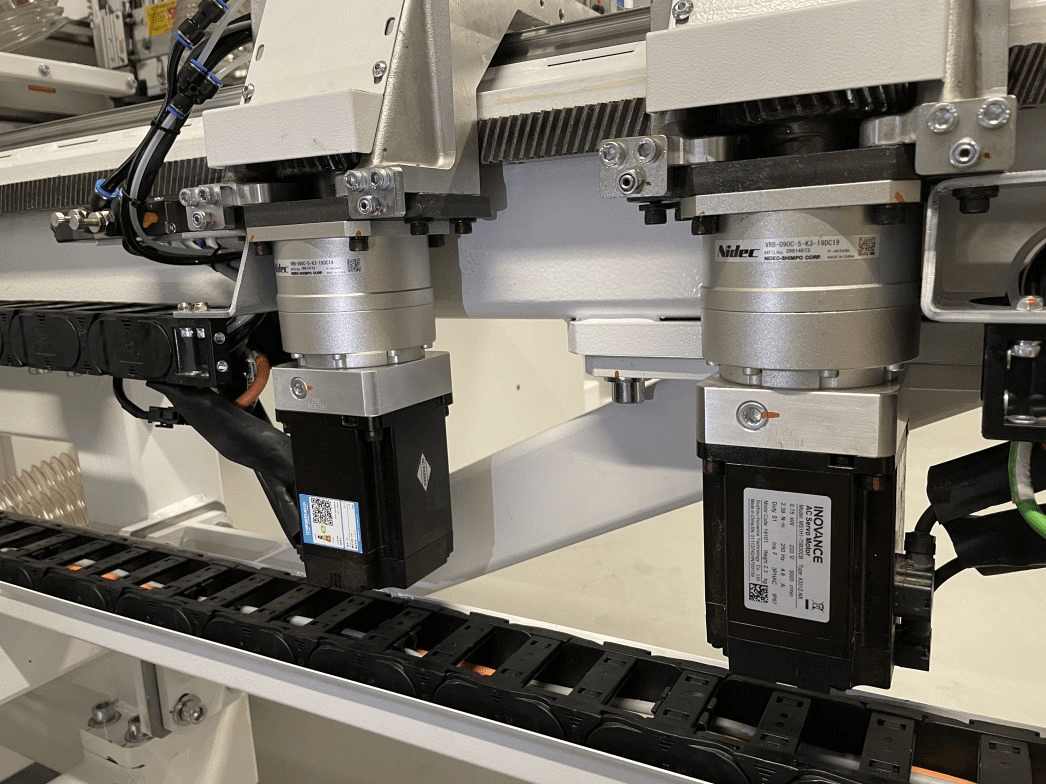

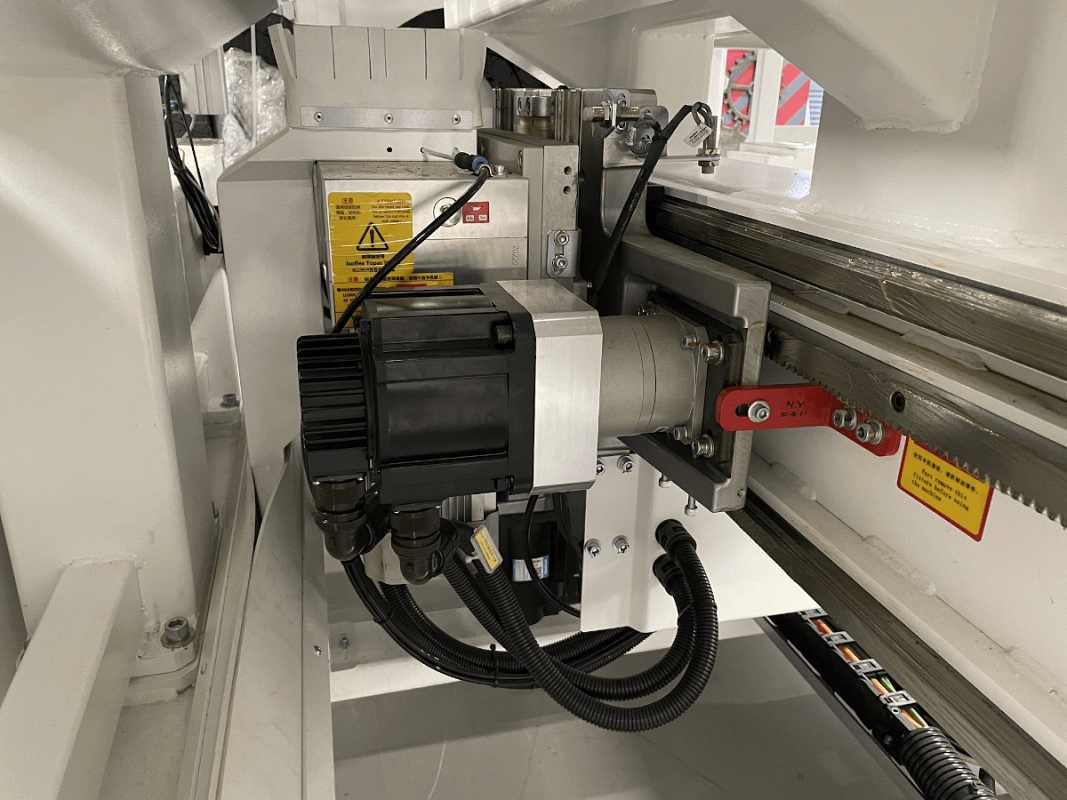

Для конвейерного производства важна скорость позиционирования. Nanxing NCB612 выдает следующие показатели:
-
По оси X (продольное перемещение каретки): 140 м/мин.
-
По оси Y (поперечное): 75 м/мин.
-
По оси Z (вертикальное перемещение шпинделя): 30 м/мин.
Сравните с бюджетными моделями (обычно 60/30/15). Здесь прирост в 2–2,5 раза. Это значит, что при обработке длинных заготовок (до 1200 мм) воздушные холостые ходы почти незаметны.
Максимальная ширина заготовки — 1200 мм. Это стандарт для раскроя листов ДСП: вы можете обрабатывать фасады, боковины шкафов, полки, царги.
Автоматика: Два зажима с обдувом

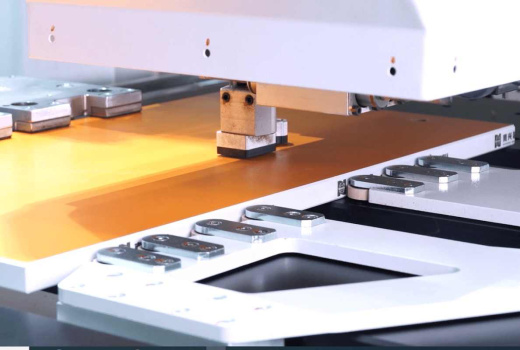

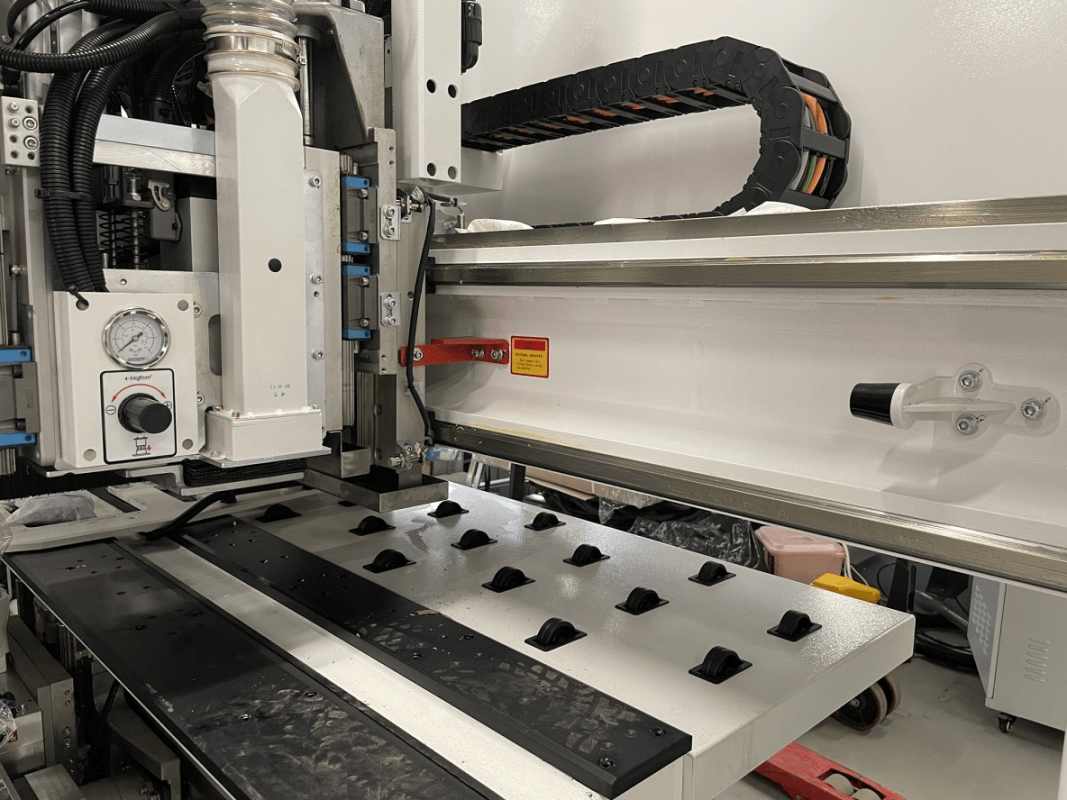

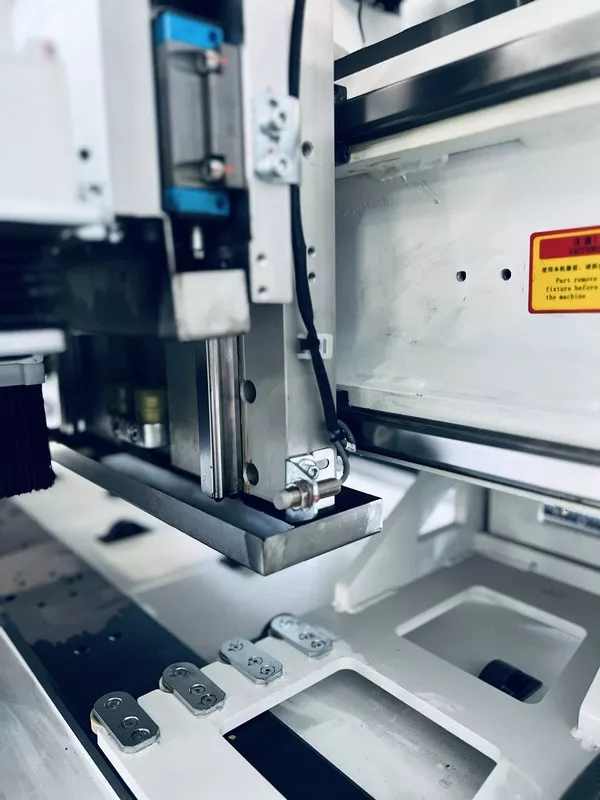

Удержание заготовки при фрезеровке и сверлении — критически важно. В NCB612 установлены два автоматических пневматических зажима. Их особенность — автоматический обдув в зоне захвата.
Зачем нужен обдув? При сверлении нижней головкой и фрезеровке образуется мелкая стружка. Если она попадет под прижим, деталь сместится на доли миллиметра. Обдув сжатым воздухом удаляет частицы перед фиксацией, гарантируя повторяемость позиции с точностью до 0,1 мм.
Система управления: SYNTEC + PCDrillCAM

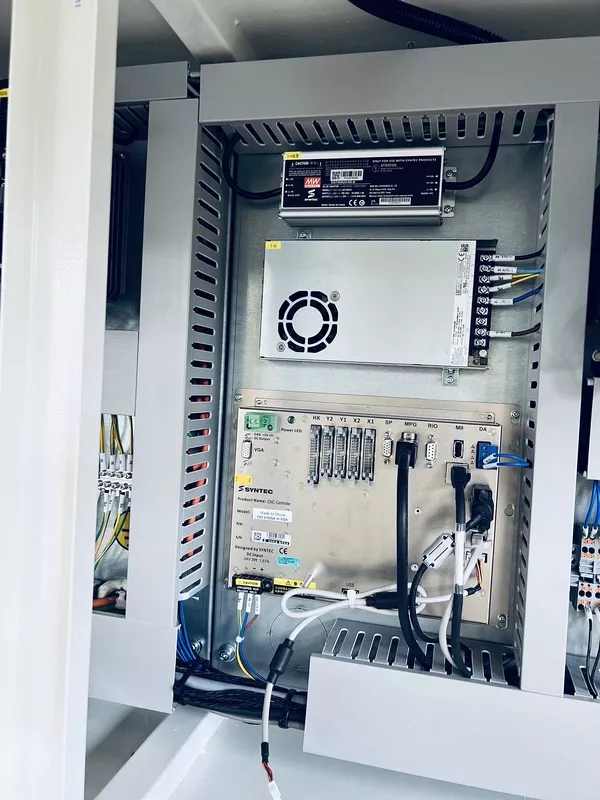

Станок оснащен системой ЧПУ SYNTEC. Это популярный контроллер для деревообработки, известный своей стабильностью и низким процентом отказов. Но главное — программное обеспечение PCDrillCAM.
Что это дает оператору?
-
Импорт деталей из DXF, XML (стандарт для проектирования мебели в БАЗИС, bCAD, K3).
-
Автоматический расчет траекторий для двух шпинделей одновременно.
-
Визуализация сверления с 6 сторон до старта.
-
Адаптивное изменение порядка зажимов.
PCDrillCAM исключает ручной набор кода. Оператор загружает чертеж, задает толщину плиты, и система сама решает, какая головка и когда должна работать.

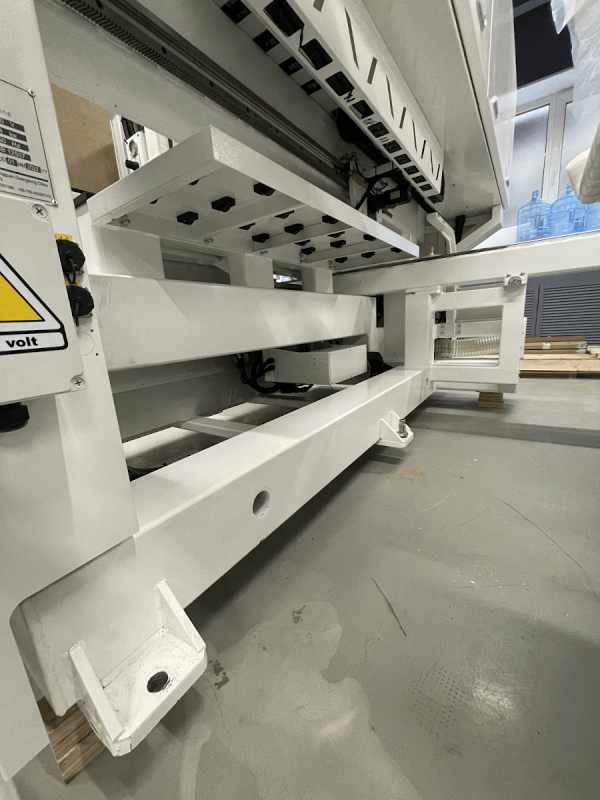

Вес как показатель жесткости
Станок весит 3200 кг. Для сравнения: легкие сверлильные центры весом 800–1200 кг вибрируют при фрезеровке твердых плит. Массивная станина NCB612 демпфирует вибрации, что продлевает жизнь шпинделей и улучшает качество кромки при пазовом фрезеровании.
Реальные сценарии использования
Сценарий 1. Производство кухонных фасадов.
Верхний шпиндель фрезерует фигурную кромку. Нижний сверлит отверстия под эксцентриковые стяжки. Верхняя головка делает присадку под петли. Все за 40 секунд на деталь.
Сценарий 2. Корпусная мебель (шкафы-купе).
Боковины шириной до 1200 мм. Станок сверлит ряды под полкодержатели сверху и снизу, одновременно выбирая пазы под заднюю стенку фрезой снизу.
Сценарий 3. Коммерческая мебель (прилавки, стойки).
Детали из толстой фанеры (до 50 мм). Два фрезерных шпинделя работают последовательно: сначала черновая выборка паза, затем чистовой проход. Без смены инструмента.
Эксплуатационные плюсы и нюансы
Преимущества:
-
Двухсторонняя обработка сокращает время цикла на 40% по сравнению с одноголовыми станками.
-
Автоматический обдув зажимов — редкость даже у европейских брендов.
-
Доступность расходки — шпиндели, сверла и фрезы Nanxing совместимы с стандартами HSK и евро-хвостовиками.
-
SYNTEC имеет понятную диагностику: если ошибка, контроллер указывает номер реле или датчика.
На что обратить внимание:
-
Максимальная ширина 1200 мм — для обработки целых листов 2440×1220 придется сначала раскроить их на форматнике.
-
Горизонтальные головы (3+3 и 2+2) оптимизированы под евровинты и шканты. Для нестандартных схем сверления потребуется ручная коррекция в CAM.
-

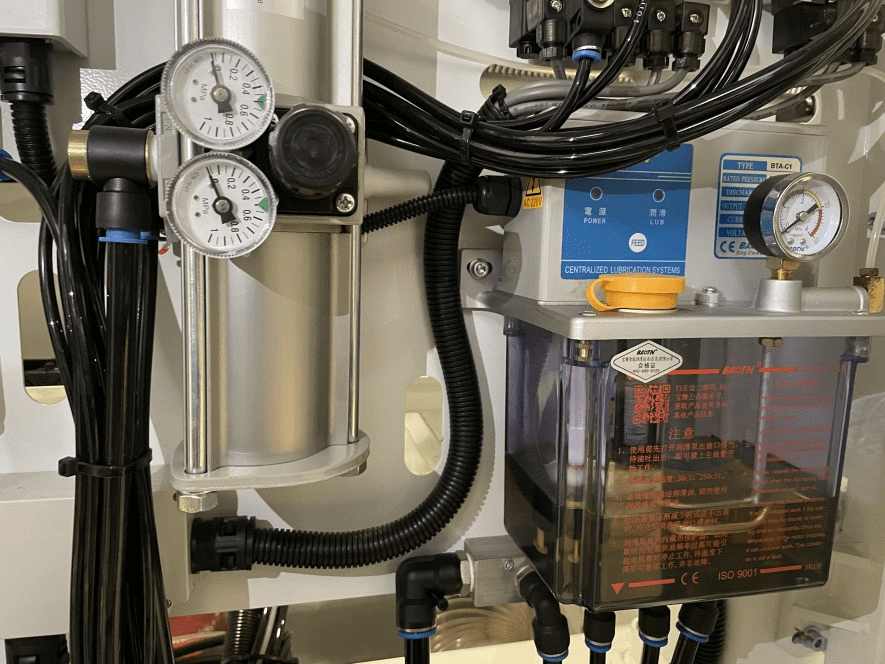

Станок требует пневмосистемы с расходом не менее 300 л/мин при 6 атм.
Сравнение с конкурентами
В классе двухголовочных центров за 5–7 млн рублей прямые конкуренты — WoodTec D-603 и Griggio Stinger. У них ниже скорость по X (максимум 100 м/мин), нет обдува зажимов и фрезерные шпиндели часто идут опцией. У Nanxing NCB612 фрезеровка с двух сторон — базовый функционал.

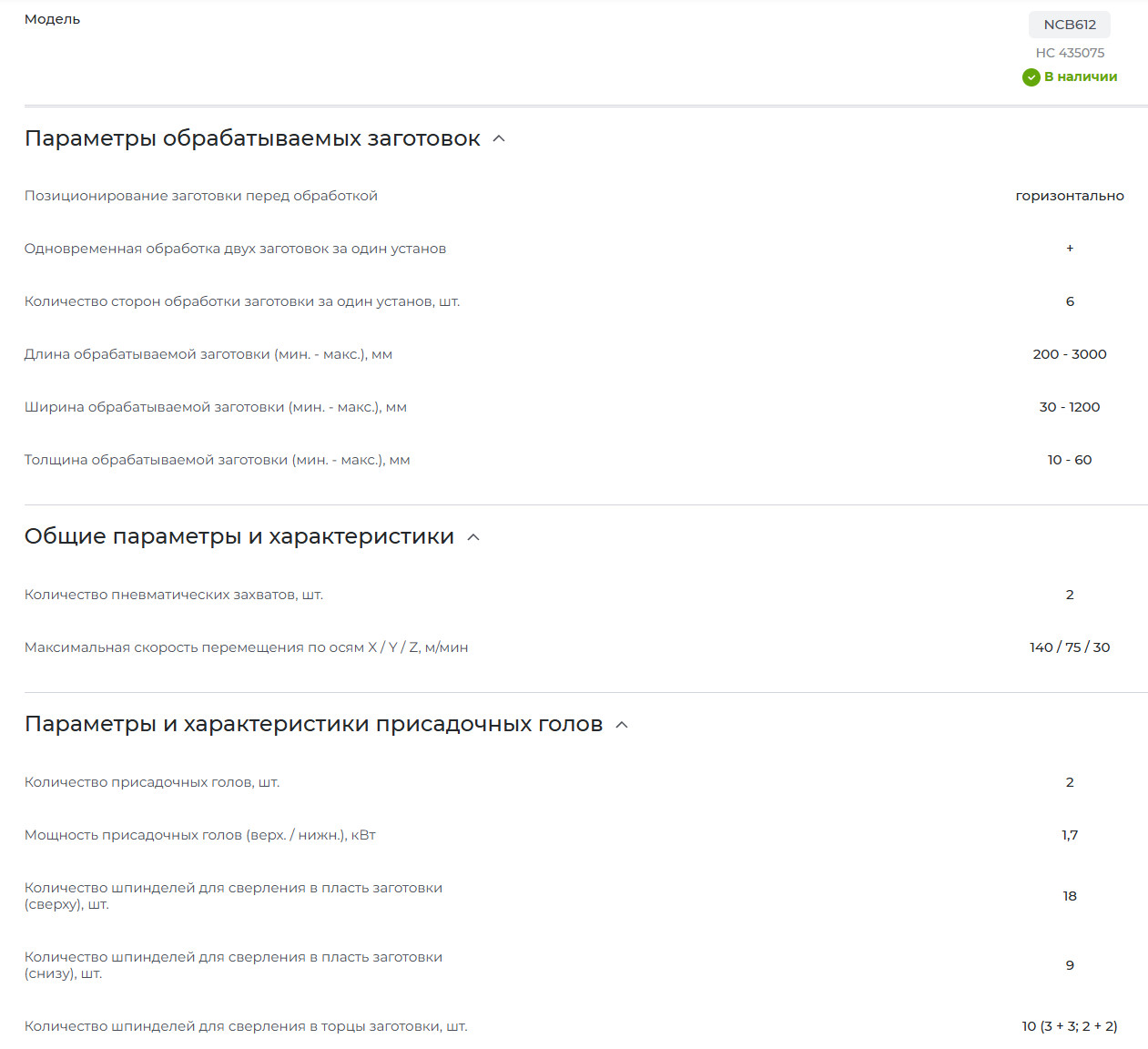

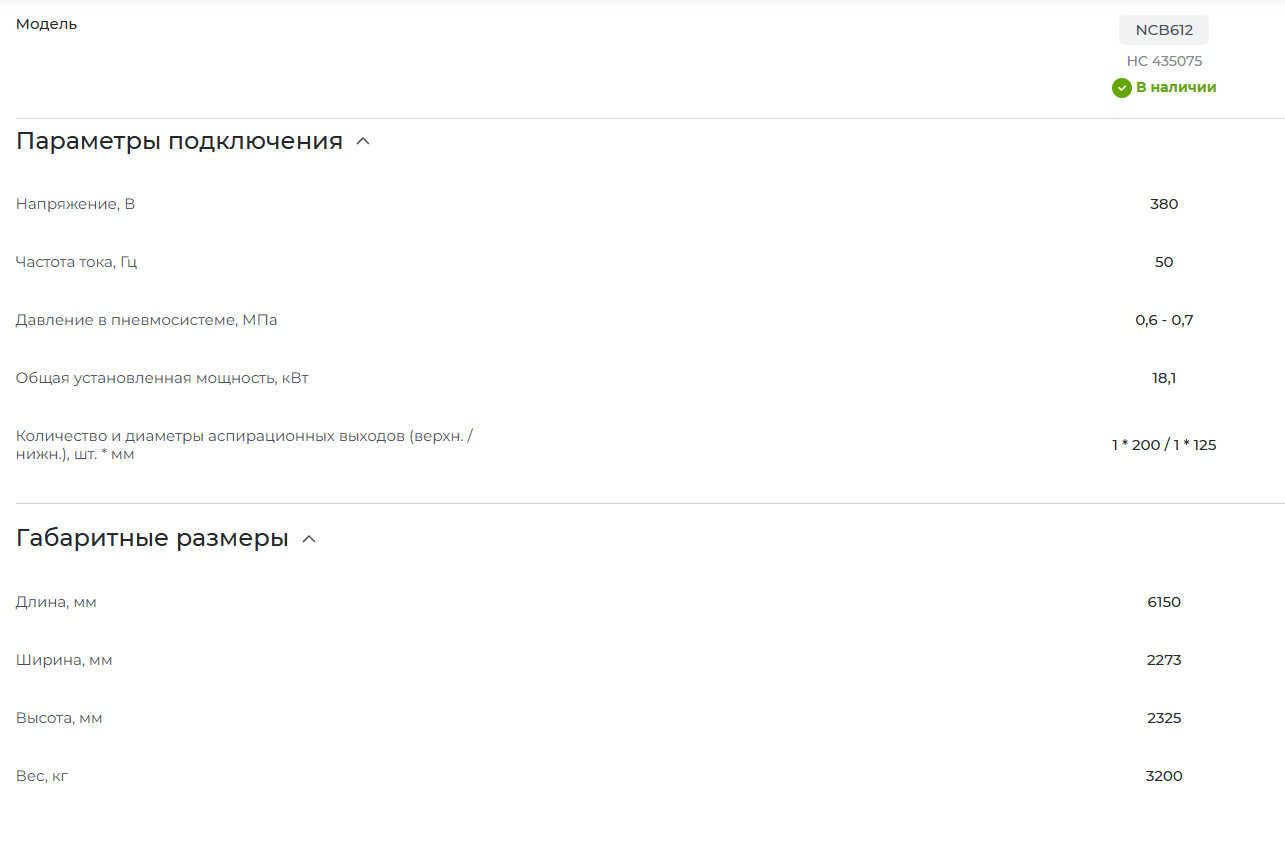

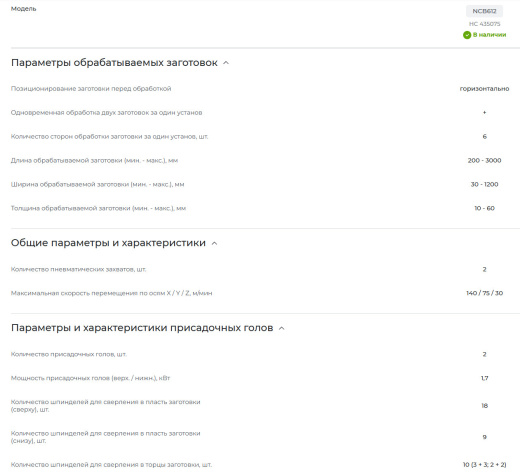

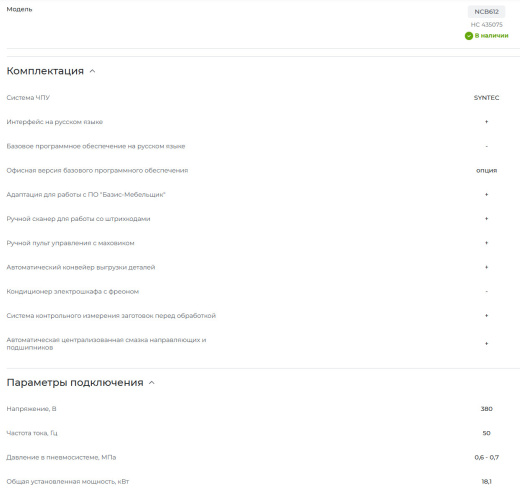

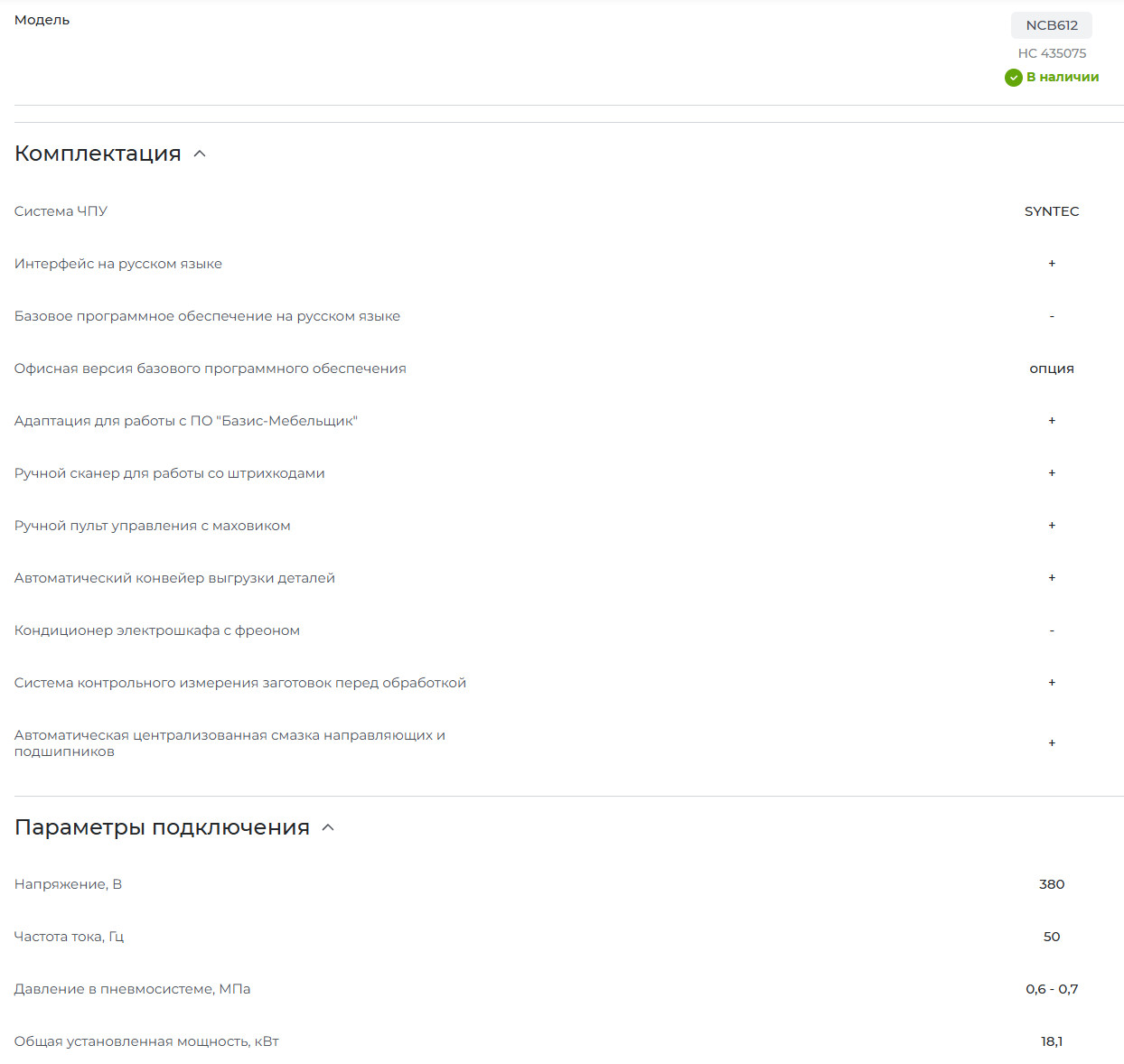

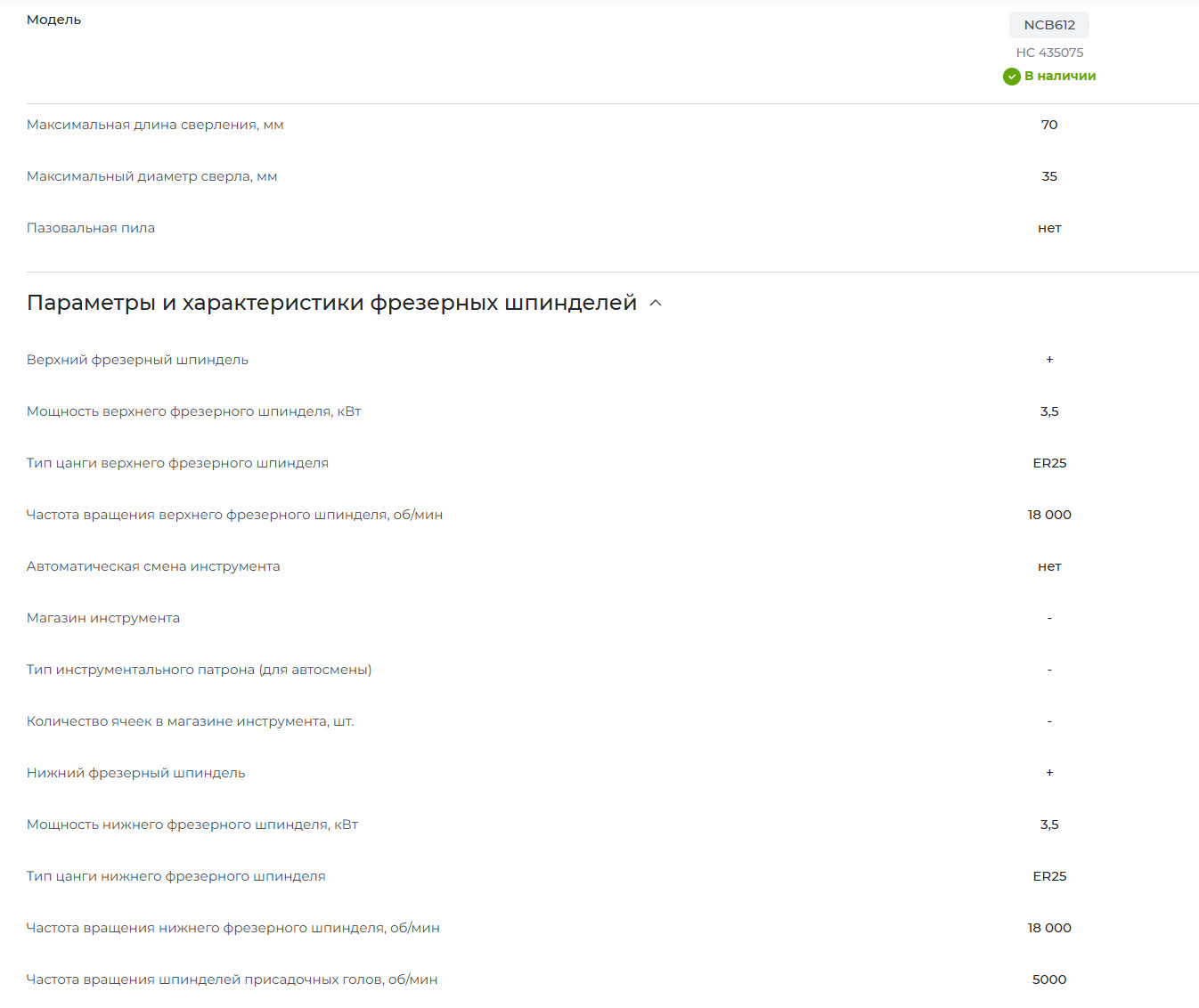

Технический паспорт в цифрах (сводка)
| Параметр | Значение |
|---|---|
| Количество присадочных голов | 2 шт. |
| Вертикальных шпинделей (верх/низ) | 18 / 9 |
| Горизонтальных шпинделей | 10 (группы 3+3, 2+2) |
| Мощность фрезы (верх/низ) | 3,5 / 3,5 кВт |
| Обороты шпинделей | 18 000 об/мин |
| Ширина заготовки макс. | 1200 мм |
| Скорость X/Y/Z | 140 / 75 / 30 м/мин |
| Вес | 3200 кг |
| Управление | SYNTEC + PCDrillCAM |
| Прижимы | 2 шт. с обдувом |
Вывод
Сверлильно-присадочный центр с ЧПУ Nanxing NCB612 — это правильный выбор для малого и среднего серийного производства корпусной мебели, где требуются и сверловка, и фрезеровка без перекантовки детали вручную.
За счет двух фрезерных шпинделей и 18+9 вертикальных осей станок закрывает 95% типовых операций: от присадки под петли до выборки штраб под врезные замки. А динамика 140 м/мин и автоматические зажимы с обдувом делают его одним из самых производительных в своем сегменте.
Если ваша задача — выпускать 200–300 щитовых деталей в смену с одной переустановки — NCB612 стоит включить в шорт-лист.
