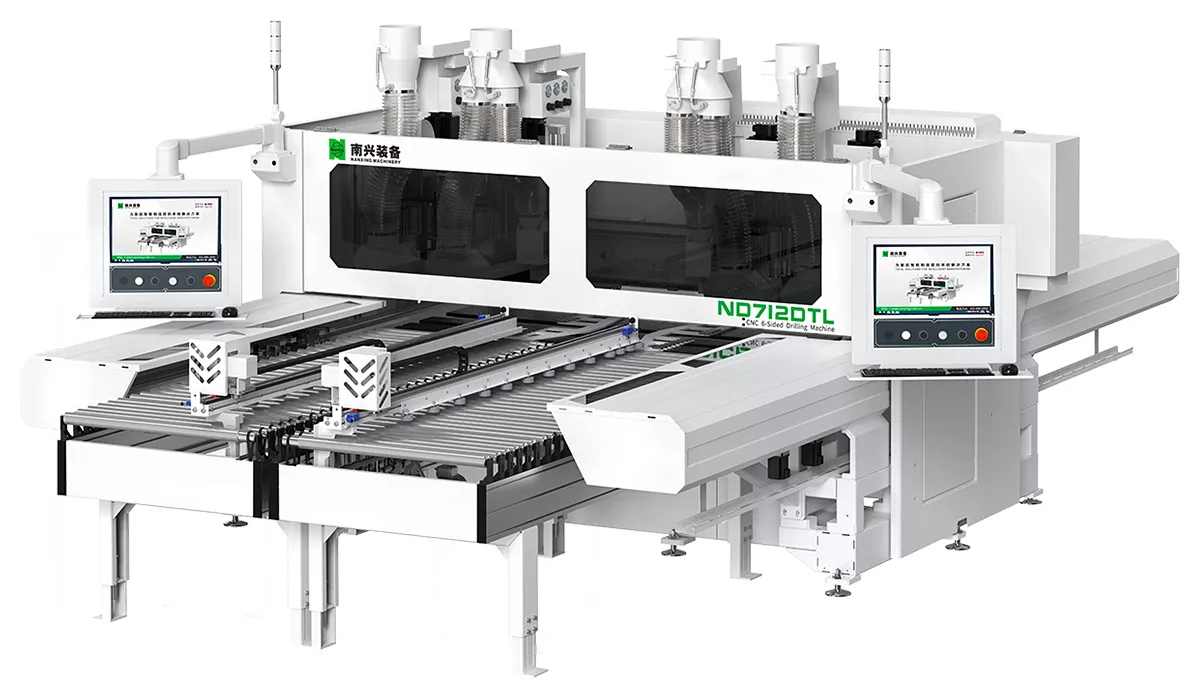

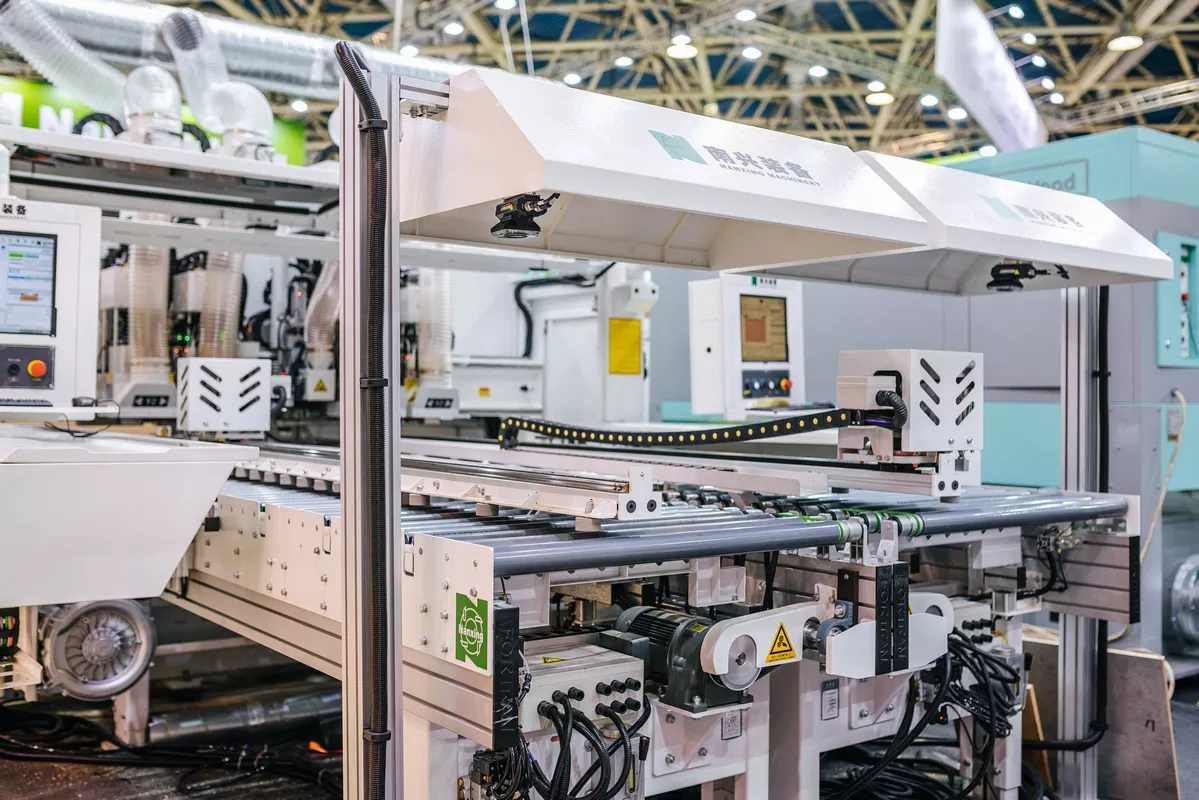

Сверлильно-присадочный центр с ЧПУ Nanxing ND712DTL

Nanxing ND712DTL: Архитектура высокой производительности в сверлении и фрезеровке

Современное мебельное производство диктует жесткие условия: заказчик требует идеальной геометрии, а время на выпуск детали сжимается до минимума. Традиционные сверлильно-присадочные станки с ручной переустановкой заготовки становятся узким горлышком цеха. Решение этой проблемы — центры с ЧПУ, выполняющие обработку с шести сторон без перехвата детали.

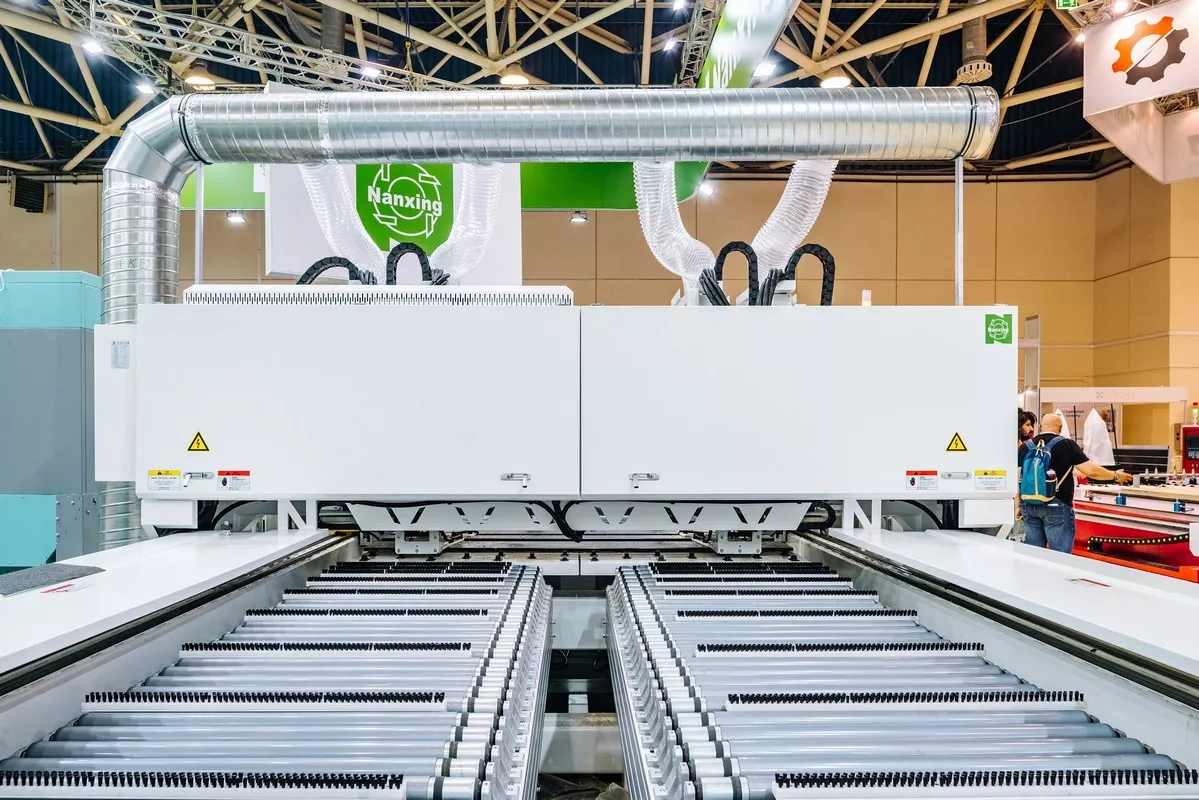

Одним из конкурентных аппаратов в сегменте «тяжелой артиллерии» для мебельных фабрик является Nanxing ND712DTL. Этот станок не просто сверлит — он сочетает в себе функции мощного фрезерного обрабатывающего центра и высокопроизводительного присадочного агрегата.

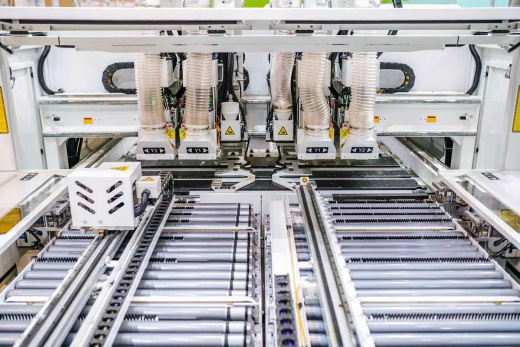

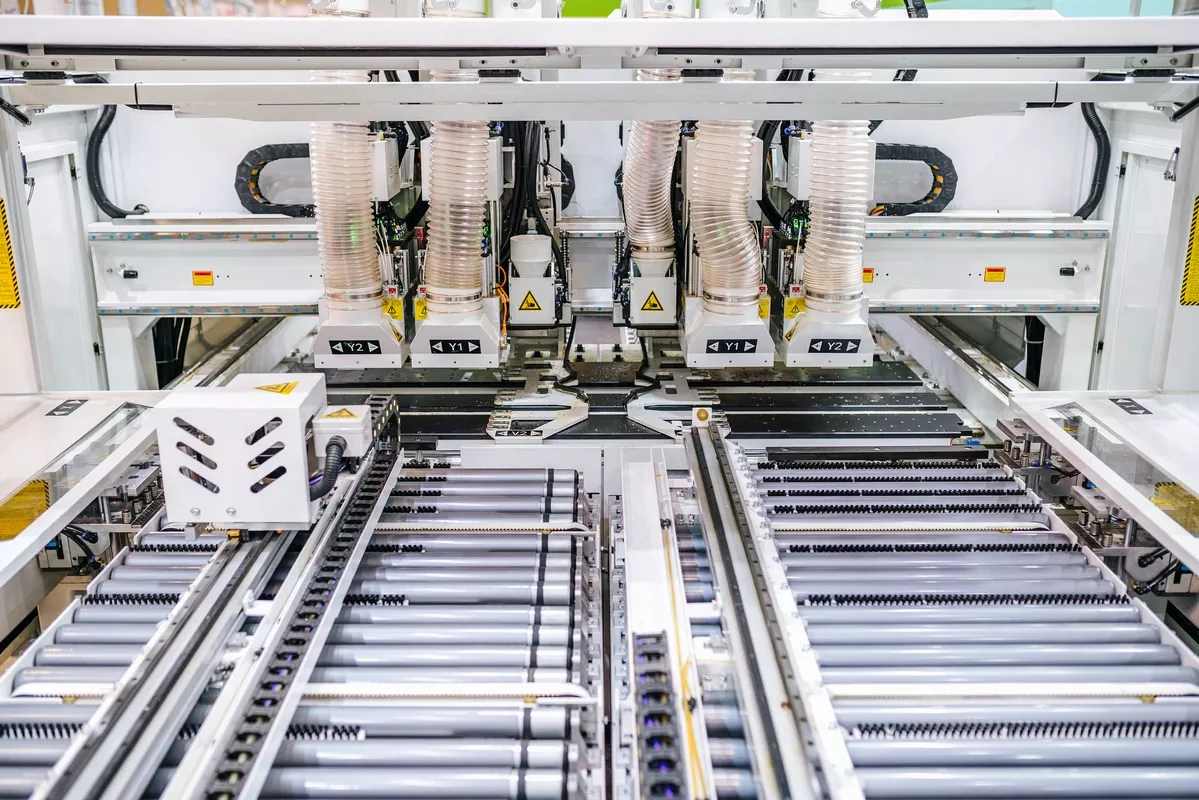

Геометрия возможностей: 6 сторон без компромиссов

Главная технологическая фишка модели ND712DTL — способность обрабатывать заготовку сразу с шести сторон. В отличие от бюджетных трехкоординатных станков, здесь деталь после зажима не снимается до полного цикла сверления и фрезеровки.

Как это реализовано?

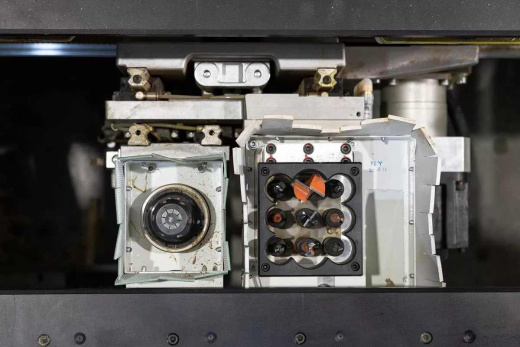

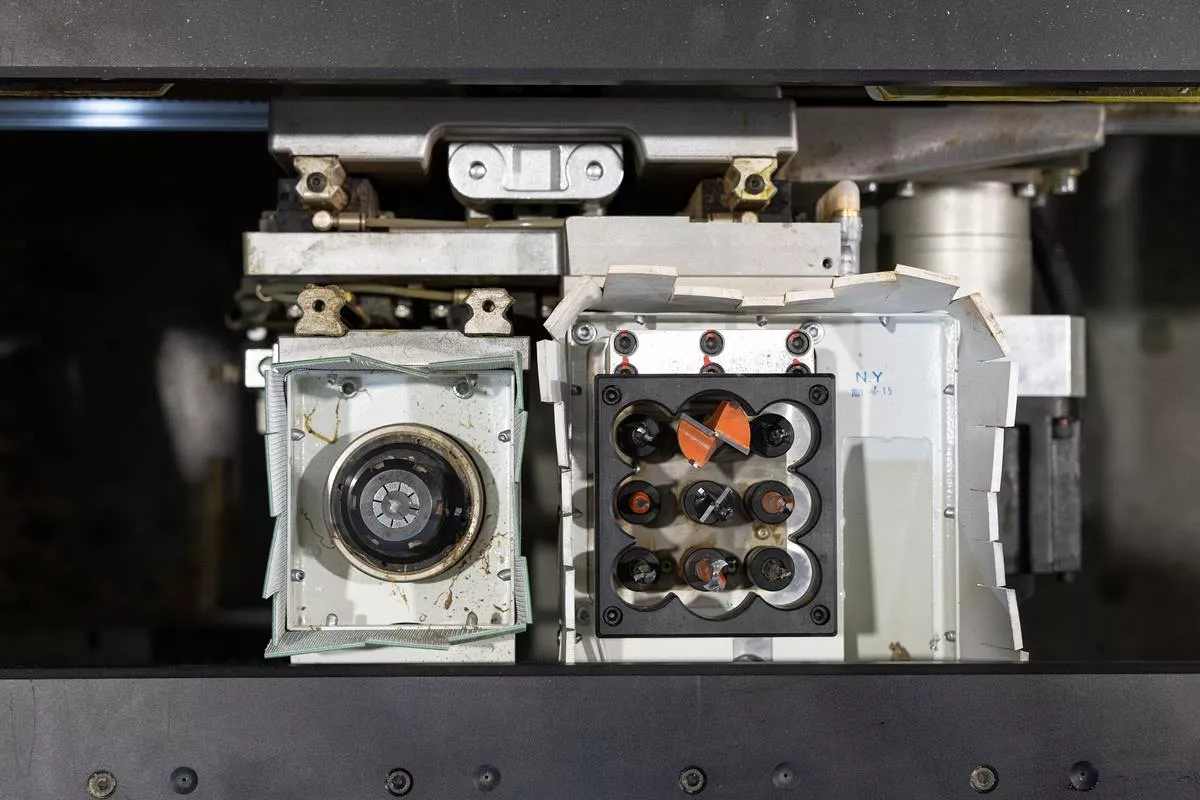

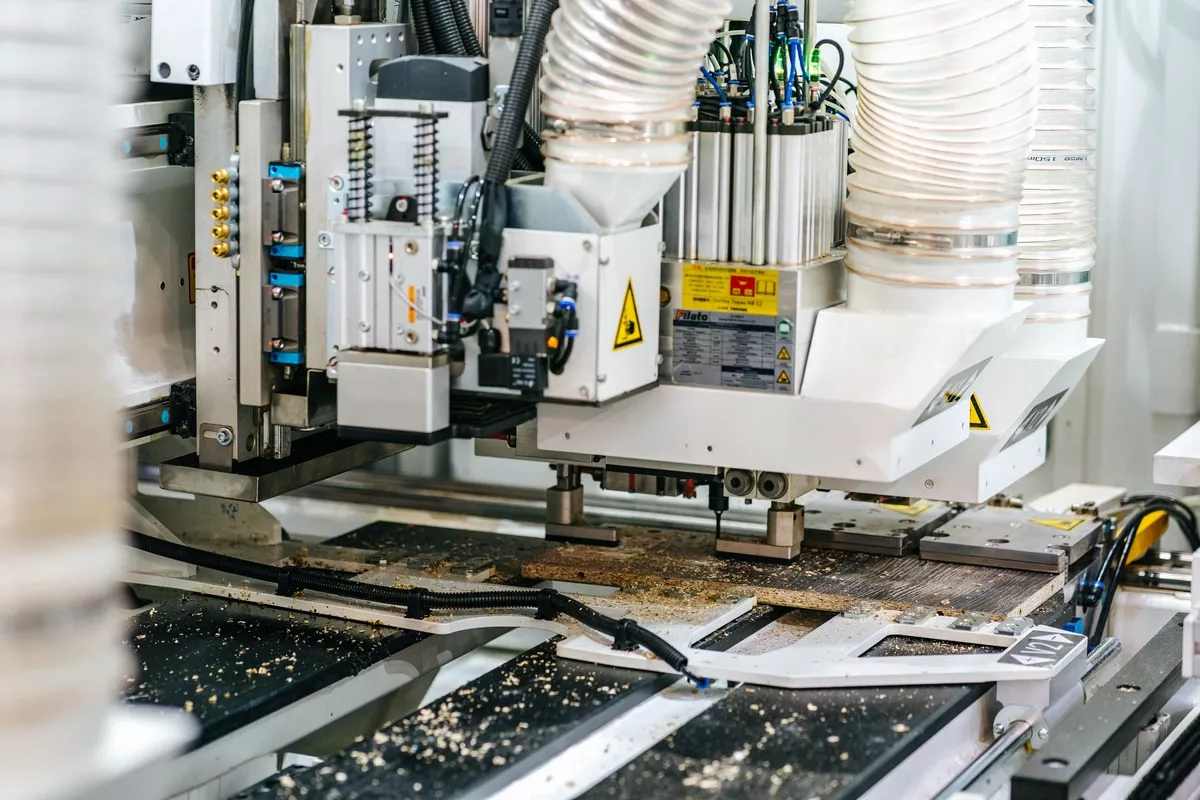

• Верхний обрабатывающий узел включает в себя сверлильную группу и фрезерный шпиндель.

• Нижний обрабатывающий узел работает встречно, добивая отверстия снизу.

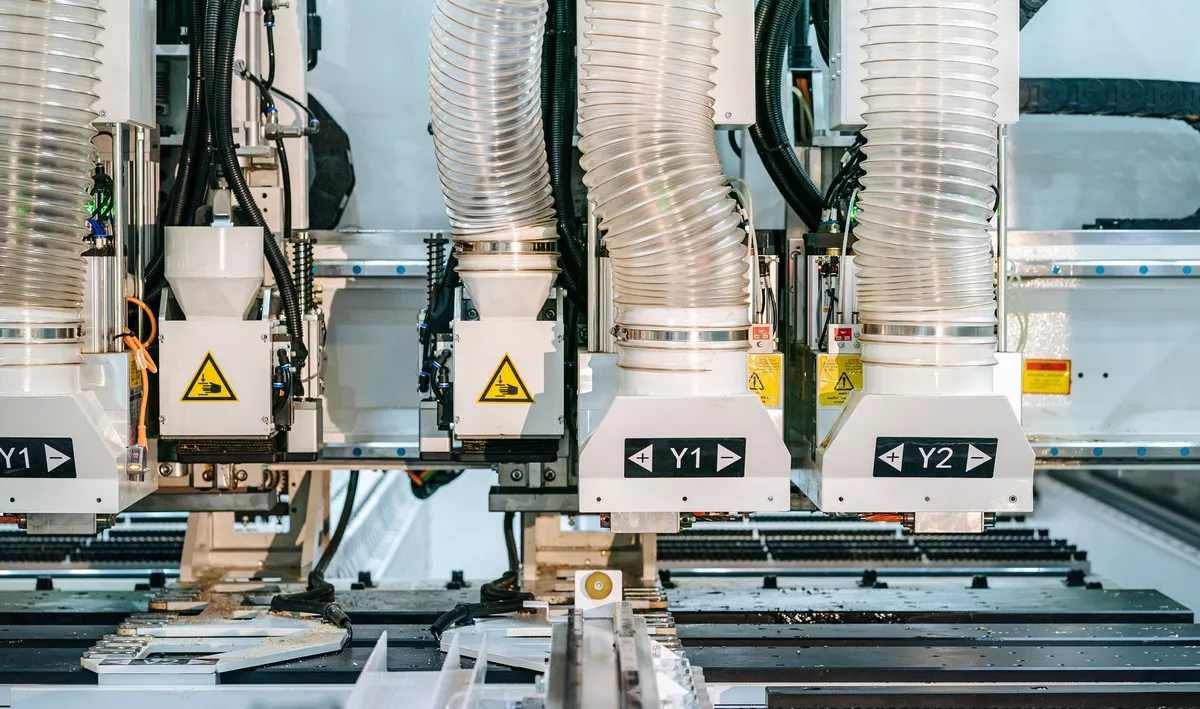

• Вертикальные и горизонтальные присадочные головы закрывают оставшиеся плоскости.

Инженеры Nanxing реализовали схему, при которой оператору не нужно физически переворачивать щит или ЛДСП-панель. Это не только ускоряет процесс в 2-3 раза, но и исключает погрешности позиционирования, неизбежные при ручной перестановке.

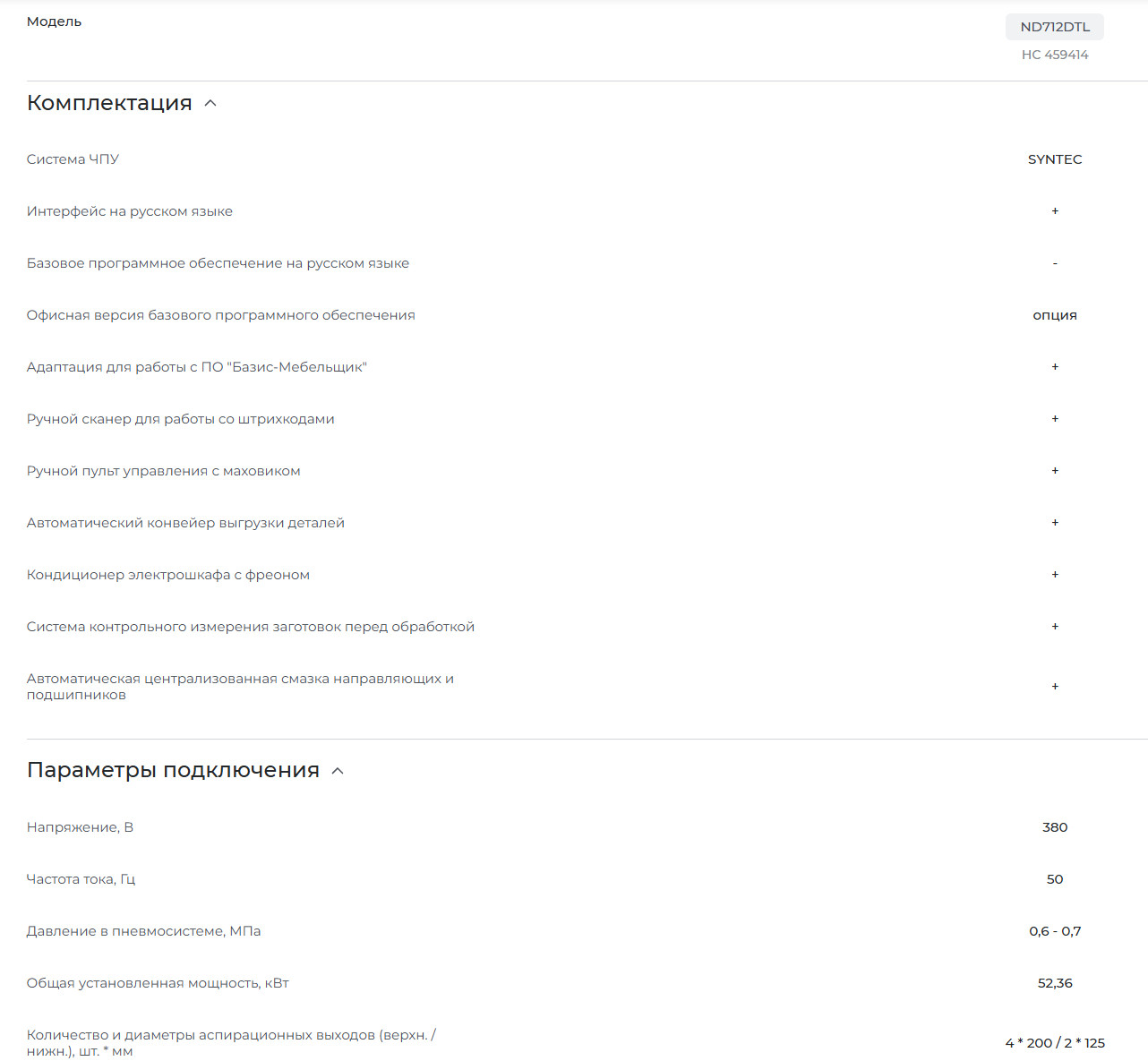

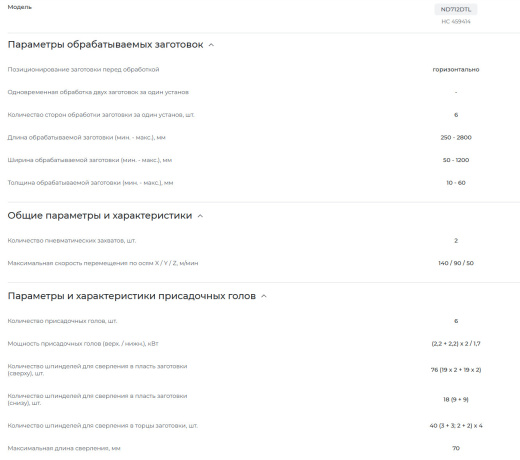

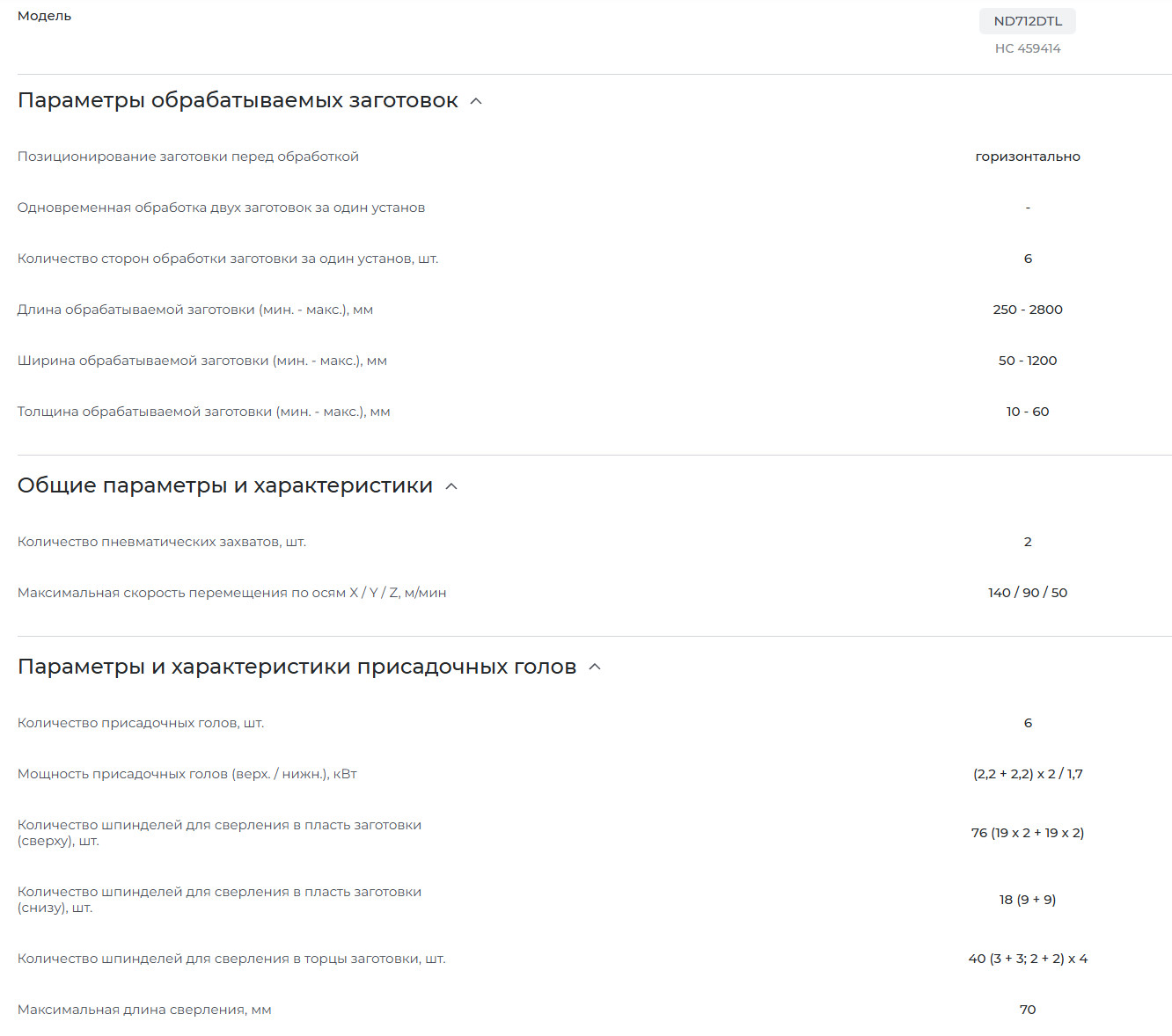

Паспортные данные: сухие цифры и живая мощность

Прежде чем перейти к описанию преимуществ, зафиксируем ключевые параметры, отвечающие за класс оборудования.

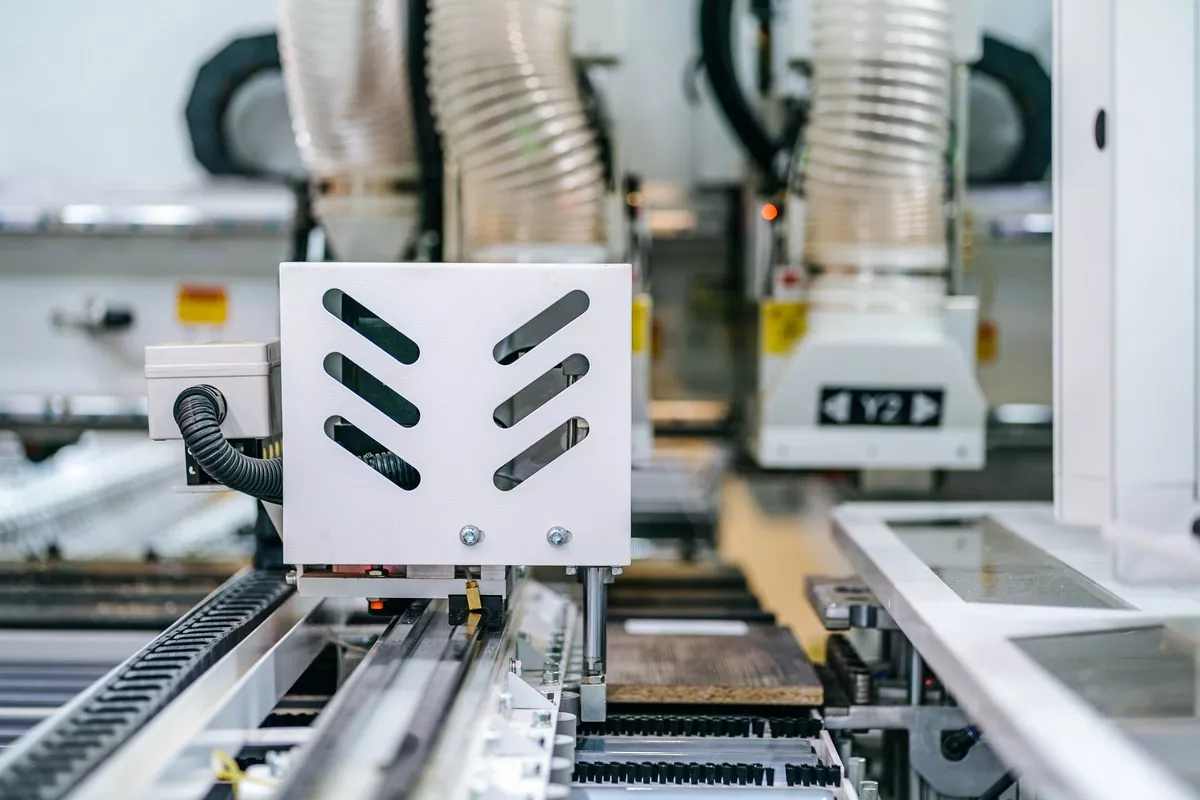

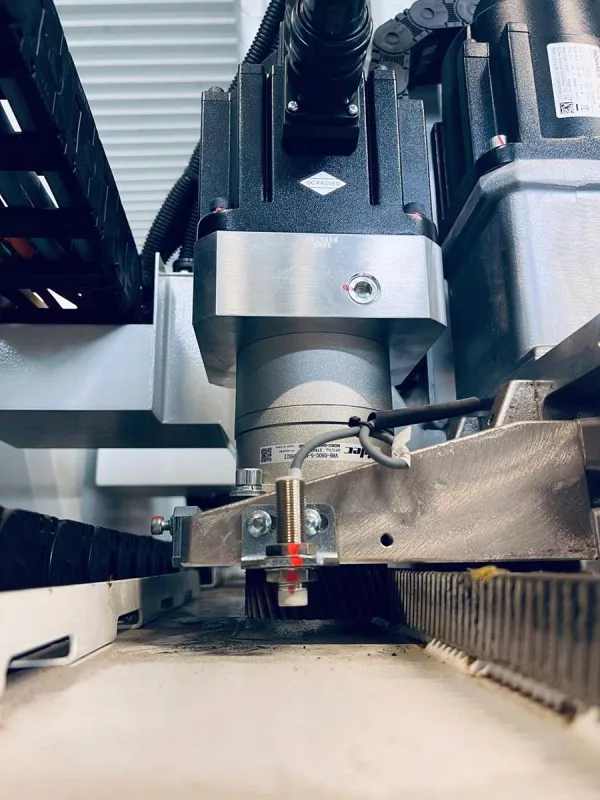

Конфигурация присадочного блока:
Центр оснащен 4 независимыми присадочными головками. Такое количество позволяет набирать отверстия под евровинты, шканты и полкодержатели без переоснастки. Конкретная раскладка сверл выглядит так:

• Вертикальный блок: 76 шпинделей.

• Горизонтальный блок: 40 шпинделей с группировкой «3+3, 2+2» на каждую из четырех голов.

Плюс дополнительный вертикальный ряд на 18 шпинделей (распределение 9+9). Такая конфигурация закрывает 99% типовых мебельных чертежей — от кухонных гарнитуров до корпусной мебели.

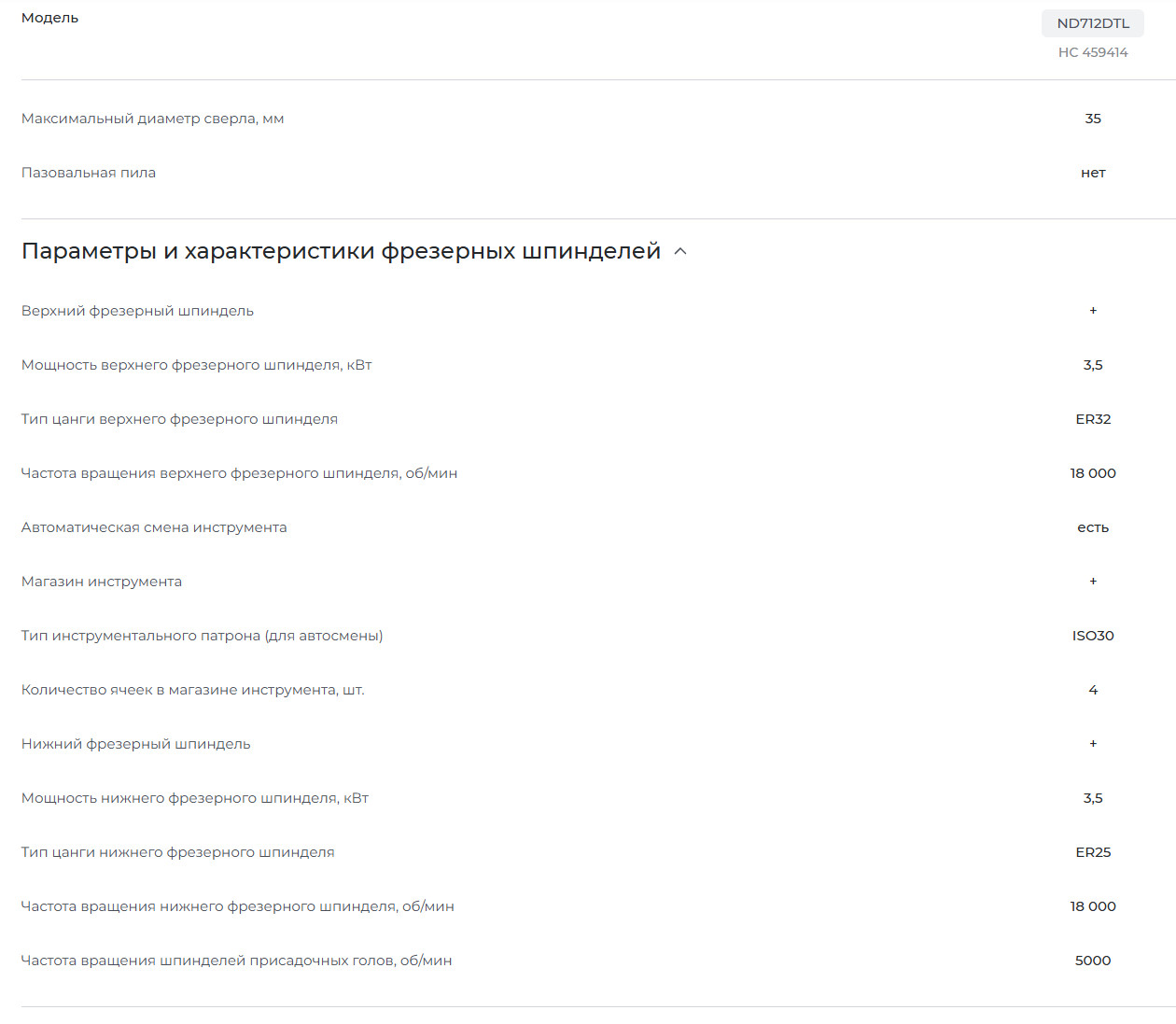

Фрезерный узел: здесь начинается интрига
В отличие от простых присадочных станков, ND712DTL имеет два шпинделя:

• Верхний: 5,5 кВт, 18 000 об/мин.

• Нижний: 3,5 кВт, 18 000 об/мин.

Верхний шпиндель оснащен автоматической сменой инструмента (АСИ). Это значит, что станок сам берет фрезу из магазина, выбирая нужную геометрию для пазов, выборок четвертей или фигурного раскроя кромки. Нижний шпиндель работает в паре с верхним, выполняя встречное фрезерование.

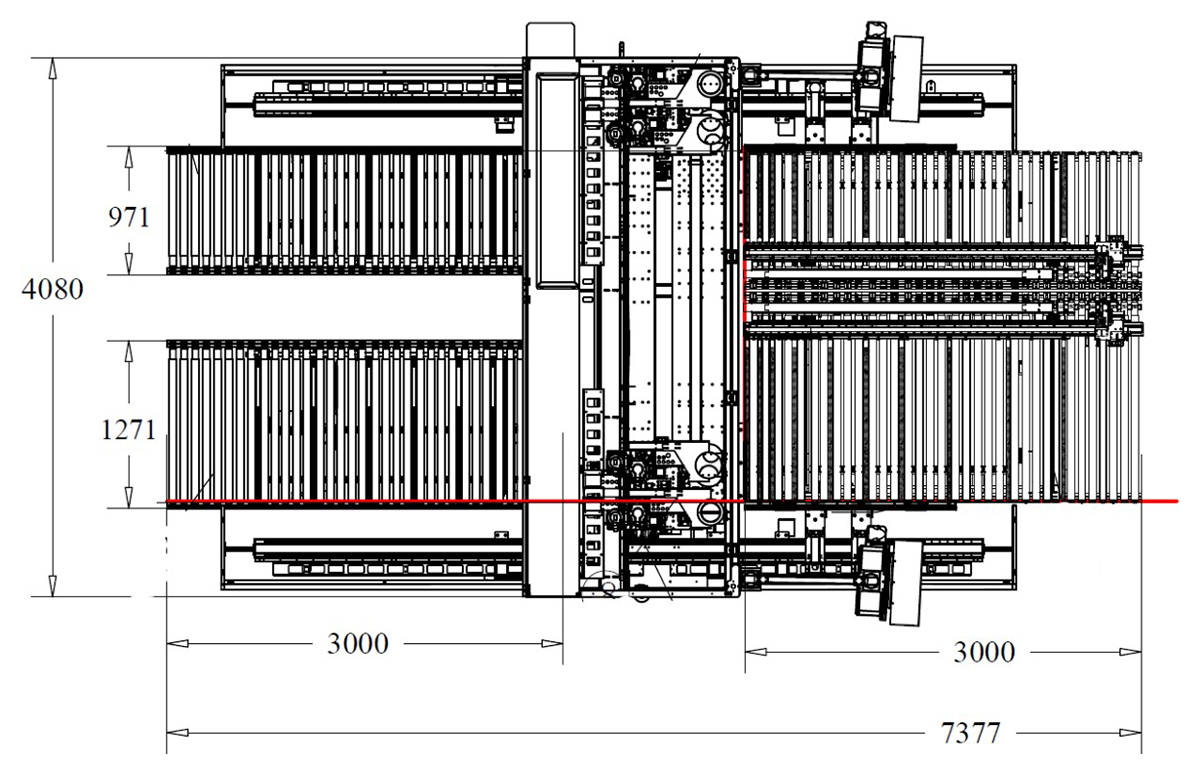

Линейные скорости и габариты:

• Максимальная ширина заготовки: 1200 мм. Этого достаточно для стандартных листов ЛДСП (ширина обычно 1220 мм, но рабочий ход заканчивается на 1200 — типичная техническая норма для захвата).

• Скорость перемещения по осям: X — 140 м/мин, Y — 90 м/мин, Z — 50 м/мин. Скорость холостого хода и позиционирования сопоставима с легкими обрабатывающими центрами.

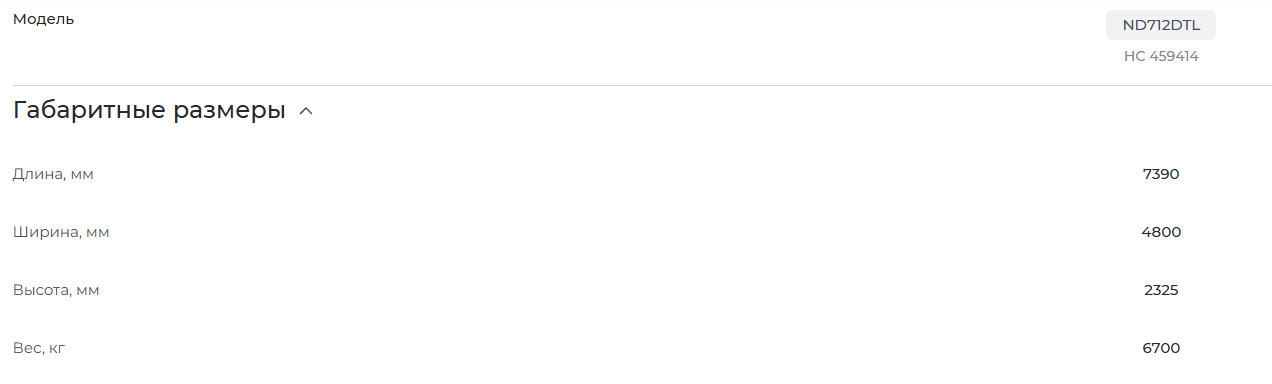

• Масса станка: 6700 кг. Вес — маркер устойчивости. Тяжелая чугунная станина демпфирует вибрации при одновременной работе двух шпинделей и сверлильных групп.

Почему 4 присадочные головы — это выгодно?

Многие производители экономят, ставя 2 или 3 головы. Nanxing ND712DTL с четырьмя головками позволяет вести независимую подготовку отверстий под разные позиции детали.

Представьте задачу: нужно просверлить глухие отверстия под полкодержатели с шагом 32 мм, сквозные под стяжки и горизонтальные каналы для дюбелей. При двух головах пришлось бы делать несколько проходов. Четыре головы настраиваются в едином CAD/CAM-пакете, и станок проходит деталь за один цикл. Горизонтальные группы 3+3 и 2+2 дают гибкость при работе с тонкими и толстыми перегородками.

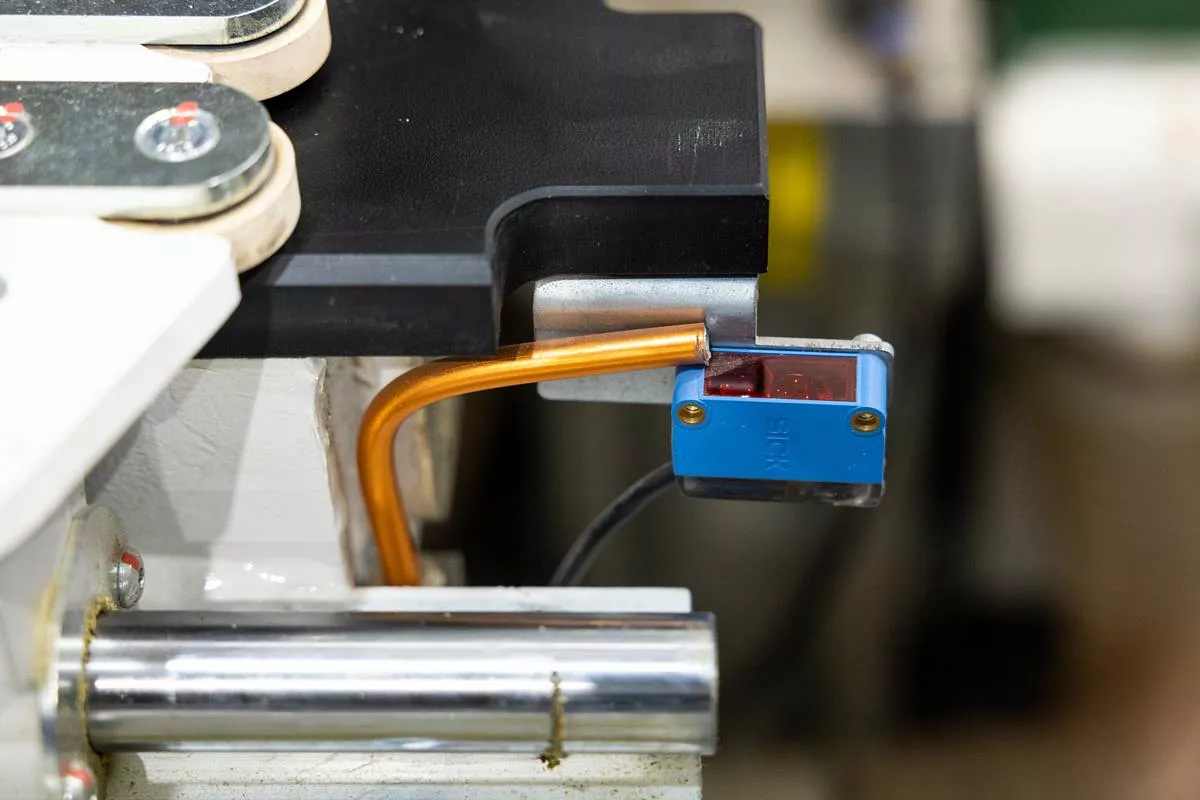

Автоматика и пневматика: два зажима с обдувом

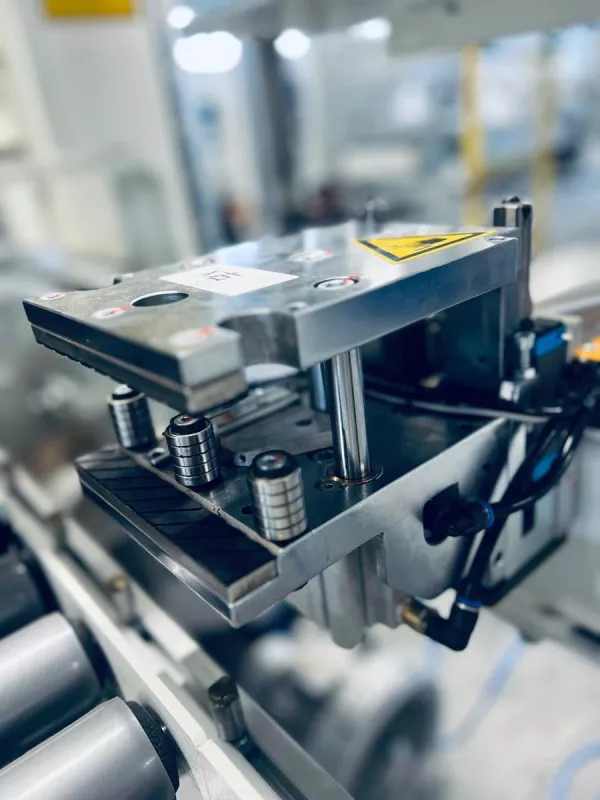

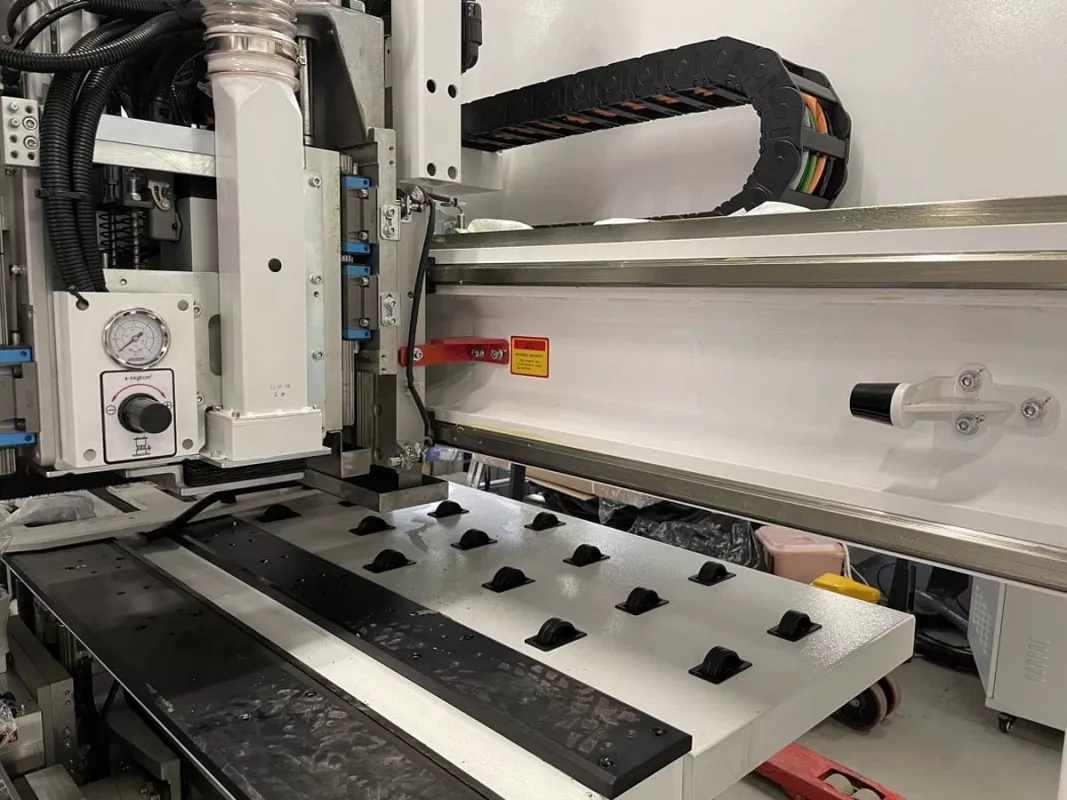

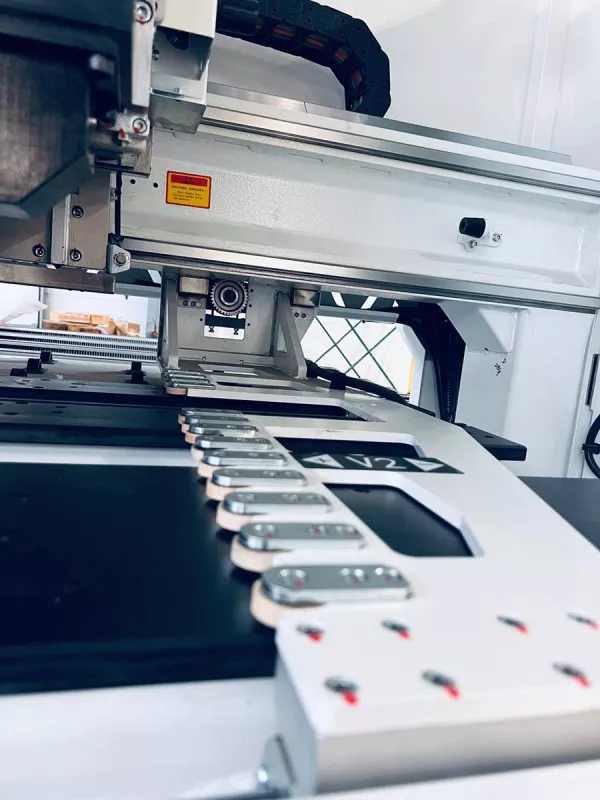

Частая проблема сверлильных центров — опилки, попадающие в зону зажима. Это приводит к браку: деталь перекашивает, и отверстие уходит по диагонали. Nanxing решил вопрос установкой 2 автоматических зажимов с автоматическим обдувом в зоне захвата.

Как работает система:

1. Деталь подается на рабочий стол.

2. Пневматические зажимы фиксируют заготовку.

3. Перед зажимом и в процессе обработки сжатый воздух выдувает стружку из-под прижимных планок и губок.

4. После завершения цикла зажимы автоматически открываются.

Благодаря этой функции, обслуживание станка сводится к периодической чистке фильтров пневмосистемы. Засорение зоны захвата практически исключено.

Фрезеровка с ЧПУ: зачем нужны два шпинделя (5,5 и 3,5 кВт)?

В большинстве центров нижний шпиндель — это простой «сверлильный довесок». В ND712DTL нижний узел полноценно фрезерует. Зачем это нужно?

Представьте производство фасадов с внутренней выборкой под стекло или зеркало. Верхний шпиндель делает основную выборку, а нижний синхронно обрабатывает противоположную сторону паза, не давая сколов на выходе фрезы. Также нижний узел используется для калевки нижней пласти детали, что актуально для столешниц и подоконников.

Верхний шпиндель с АСИ берет на себя 80% работы: контурная резка, сверление комбинированными фрезами, создание пазов под направляющие скрытого монтажа. Мощности 5,5 кВт хватает для обработки массивной древесины и фанеры толщиной до 50 мм без «прожигов».

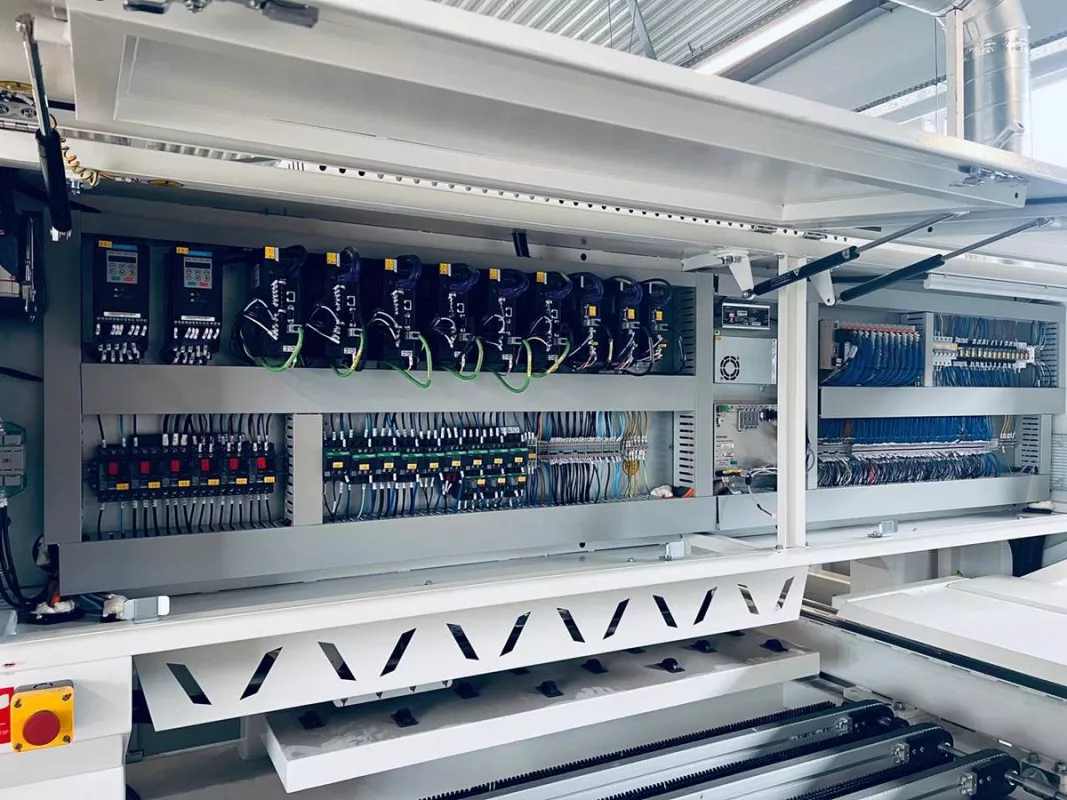

Система управления: SYNTEC + PCDrillCAM

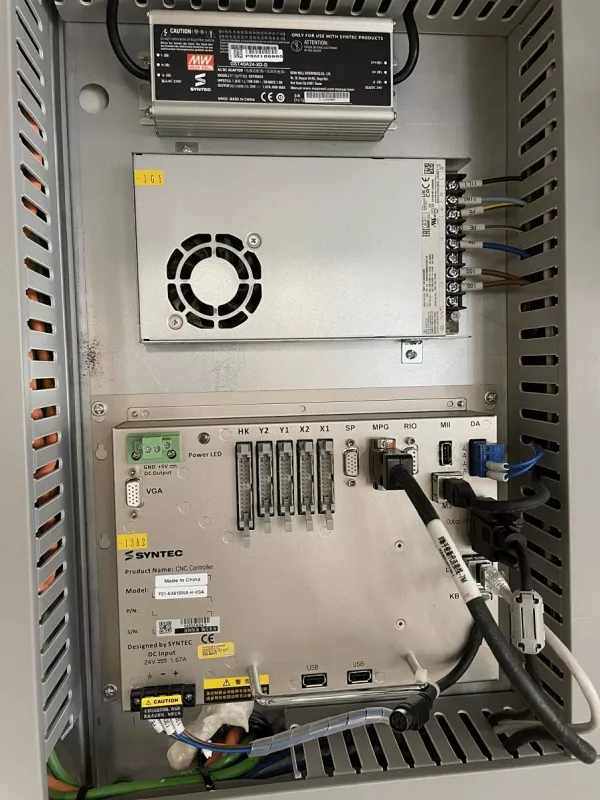

Станок поставляется с ЧПУ SYNTEC — это хорошо зарекомендовавшая себя в деревообработке платформа. Она устойчива к запылению, имеет интуитивно понятную графику и поддерживает импорт файлов практически из всех САПР.

Но ключевое преимущество — предустановленное ПО PCDrillCAM. Это интерпретатор, который «на лету» превращает чертежи детали в управляющую программу (УП). Оператору не нужно знать G-коды. Достаточно загрузить чертеж из БАЗИС-Мебельщик, К3-Мебель или даже из DXF-файла. Программа сама расставляет траектории обхода зажимов и оптимизирует последовательность смены инструмента.

Сравнение с конкурентами (без упоминания брендов)

Чтобы оценить Nanxing ND712DTL, сравним его с типичными станками этого класса (цена-качество). Обычно в сегменте до 15-20 тысяч долларов предлагают либо мощное сверление, но слабую фрезеровку, либо хороший фрезер, но 2 присадочные головы.

Итог: Nanxing перекрывает возможности двух разных станков (чисто присадочного + фрезерного с АСИ) в одном корпусе. При этом вес 6700 кг говорит о том, что это не облегченная конструкция, а стабильная платформа без вибраций.

Экономический расчет: стоит ли переплачивать за 6 сторон?

Рассмотрим стандартную смену (8 часов) на производстве корпусной мебели. На станке без нижней сверловки и с ручной переустановкой детали на обработку одного щита уходит в среднем 3 минуты (позиционирование, зажим, сверление верха, снятие, переворот, повторный зажим, сверление низа).

На Nanxing ND712DTL тот же щит обрабатывается за 1 минуту — зажим один раз, а все операции проходят последовательно без участия человека. Разница в 3 раза только по времени загрузки. Плюс полное отсутствие брака из-за «сбитой базы» при перевороте.

Дополнительная экономия скрыта в АСИ. На станках без автосмены оператор тратит 30-40 секунд на замену фрезы. На ND712DTL смена занимает 5 секунд. При цикле из 3 фрез на детали экономия набегает за день в часы чистого машинного времени.

Установка и эксплуатационные нюансы

Благодаря массе 6,7 тонн, станок не требует специального заглубленного фундамента в цехах с бетонным полом толщиной от 150 мм. Достаточно ровной площадки и виброопор.

Рекомендуемая частота обслуживания:

• Ежесменно: проверка уровня масла в редукторах шпинделей и обдув оптических линеек (если есть опция линейной обратной связи).

• Еженедельно: смазка направляющих скольжения и протяжка конусов инструмента в шпинделе.

• Ежемесячно: очистка карманов магазина инструмента (автосмены) от налипшей смолы и опилок.

Потребляемая мощность не указана в спецификации, но по косвенным данным (два шпинделя + сервоприводы) установленная мощность составляет около 18-22 кВт. Это стандартная нагрузка для трехфазной сети 380В в промышленном цехе.

Типичные задачи для Nanxing ND712DTL

На этом оборудовании экономически оправдано производить:

1. Корпусные детали шкафов и комодов (массовое сверление под конфирматы и минификсы).

2. Детали кухонных гарнитуров с выборкой под петли и газлифты.

3. Офисные перегородки и столешницы с калевкой по периметру.

4. Детали кроватей и мягкой мебели (царги с выборками под крепеж).

Ограничение одно — максимальная ширина 1200 мм. Длинномерные детали (более 2,5 метров) обрабатывать можно, но подавая их вдоль оси X. Это стандартный режим для большинства центров.

Вывод

Nanxing ND712DTL — это не просто станок с ЧПУ, а законченное производственное решение для мебельной фабрики, ориентированной на выпуск серийной и мелкосерийной продукции. Он выигрывает за счет:

• Шестисторонней обработки без участия оператора;

• Автоматической смены инструмента у мощного верхнего шпинделя (5,5 кВт);

• Двух фрезерных узлов (верх/низ), исключающих сколы;

• Продуманной пневматики с обдувом зон зажима.

При весе 6,7 тонн и скорости позиционирования 140 м/мин станок демонстрирует редкое сочетание инерционности (отсутствие вибраций) и скорости. Если ваша задача — уйти от ручного труда при сверлении и фрезеровке щитовых деталей, ND712DTL станет надежной опорой цеха на ближайшие 7-10 лет.
