Сверлильно-присадочный центр Nanxing ND612S: высокоточная присадка и фрезеровка за один цикл

Современное мебельное производство невозможно представить без качественной и быстрой обработки кромленых деталей. Отверстия под евровинты, шканты, полкодержатели и фурнитуру должны располагаться с идеальной точностью, а время на переналадку оборудования — стремиться к нулю. Именно для этих задач создан сверлильно-присадочный центр с ЧПУ Nanxing ND612S — станок, который сочетает в себе функции мощного присадочного блока и фрезерно-пазовального узла.

В этом обзоре мы детально разберем технические характеристики, конфигурацию рабочих узлов, реальные преимущества модели, а также выясним, для каких производств этот центр станет оптимальным решением.

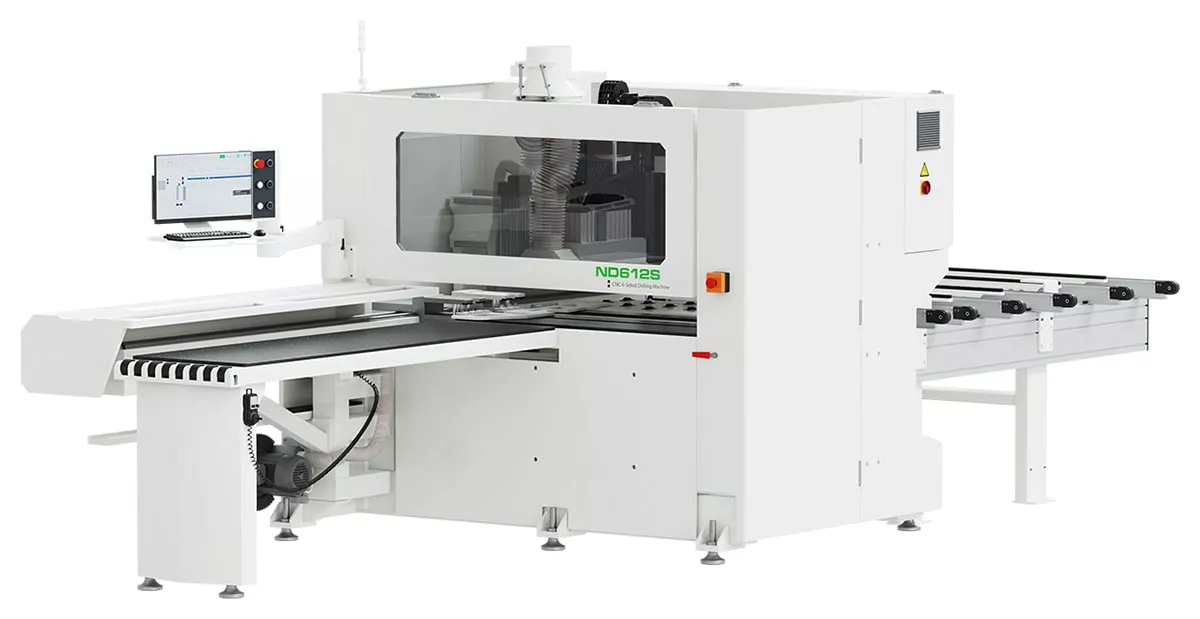

Что такое Nanxing ND612S?

Nanxing ND612S — это высокопроизводительный обрабатывающий центр, предназначенный для комплексной сверловки щитовых деталей (ДСП, МДФ, фанера, пластик) с возможностью фрезерования и нарезки пазов. Ключевая особенность модели — способность обрабатывать заготовку с шести сторон без перезажима. Это достигается благодаря продуманной компоновке двух присадочных голов: верхней и нижней, а также наличию горизонтальных сверлильных блоков.

Станок ориентирован на серийное и мелкосерийное производство корпусной мебели, фасадов, ящичных деталей и элементов мягкой мебели (например, царг). Благодаря скорости перемещения по осям до 135 м/мин и интеллектуальной системе управления SYNTEC, Nanxing ND612S легко интегрируется в автоматизированные линии.

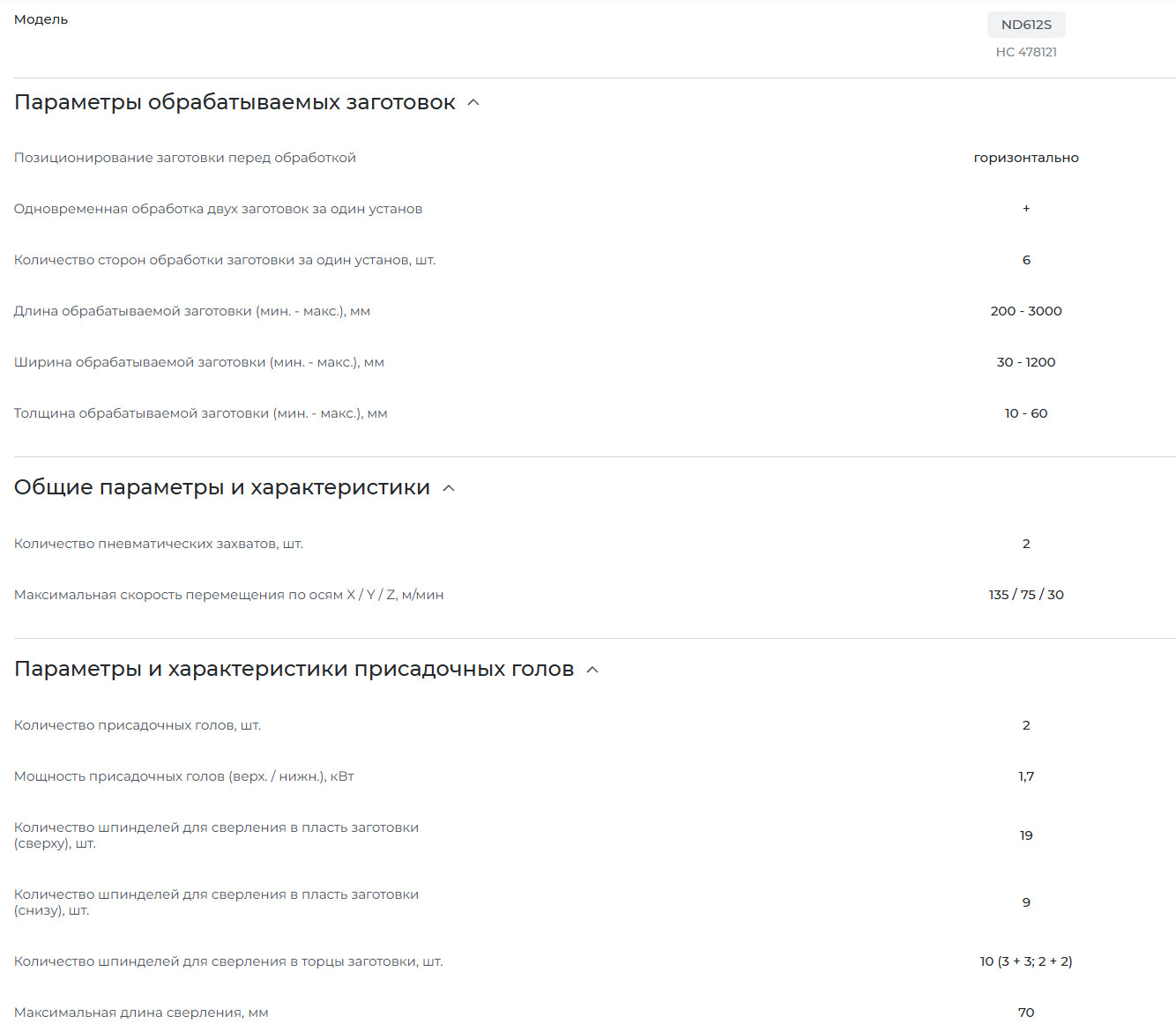

Технические характеристики: цифры, которые имеют значение

Прежде чем говорить о преимуществах, давайте разберем официальные параметры станка. Именно они определяют его производительность и технологические возможности.

Базовые параметры:

• Количество присадочных голов: 2 шт. (верхняя и нижняя). Это позволяет распределять нагрузку между узлами и сокращать холостые перемещения инструмента.

Конфигурация присадочных голов (количество сверл):

Одна из самых сильных сторон модели — обилие сверлильных шпинделей. Производитель предусмотрел два варианта комплектации, что позволяет выбрать станок под конкретные задачи.

Версия 1 (максимальная):

• Вертикальные сверла: 19 штук.

• Горизонтальные сверла: 10 штук, причем они сгруппированы как 3+3 и 2+2. Такая схема позволяет одновременно работать с левой и правой стороной детали или задействовать разные группы для разных диаметров отверстий.

Версия 2 (базовая):

• Вертикальные сверла: 9 штук.

• Горизонтальные сверла в этой версии не указаны (или поставляются отдельно, уточняйте у менеджеров). Эта модификация подходит для тех, кому нужна в основном верхняя присадка.

Важный нюанс: Наличие 19 вертикальных сверл означает, что за один проход можно просверлить сразу несколько рядов отверстий под направляющие или полкодержатели. Это радикально ускоряет производство фасадов.

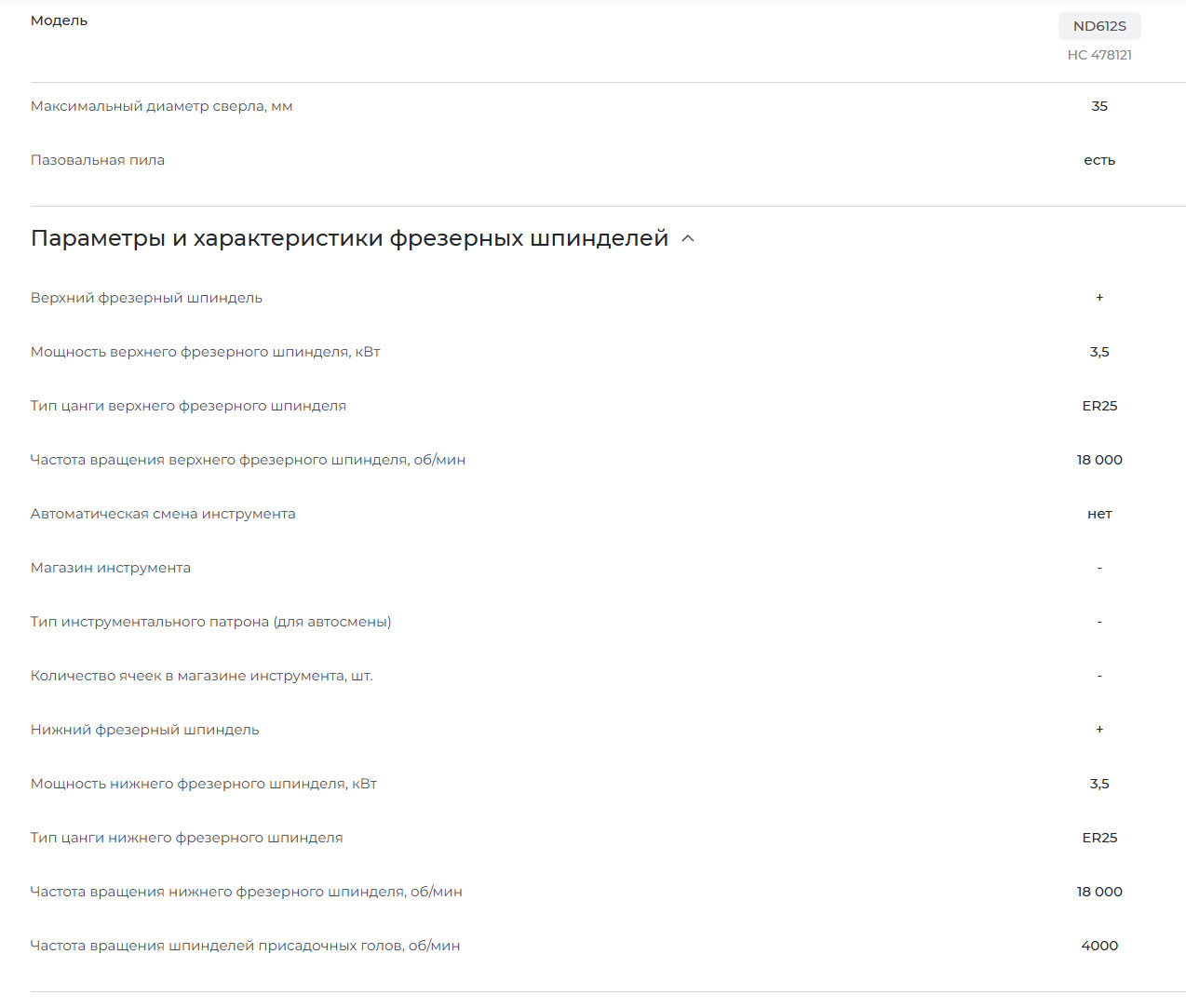

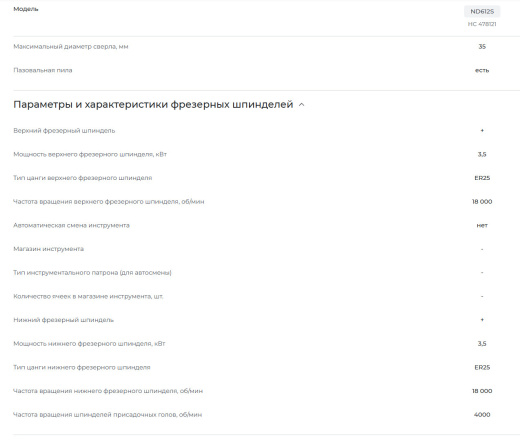

Фрезерный узел (верх и низ):

В отличие от многих присадочных центров, Nanxing ND612S — это еще и полноценный фрезер.

• Мощность верхнего шпинделя: 3,5 кВт.

• Мощность нижнего шпинделя: 3,5 кВт.

• Частота вращения (верх/низ): 18 000 об/мин.

Синхронная работа двух шпинделей позволяет выполнять выборку четвертей, пазов под заднюю стенку, криволинейную фрезеровку и чистовую обработку кромки. Скорости 18 000 об/мин достаточно для чистого реза даже твердых сортов ДСП и акриловых пластиков.

Геометрические возможности:

• Максимальная ширина заготовки: 1200 мм. Это стандарт для корпусных деталей (боковины шкафов, полки). Длина детали ограничена только габаритами рабочего стола и логикой обработки, обычно производитель заявляет до 2500 мм (уточняйте в спецификации).

• Максимальная скорость перемещения по осям:

  • X (продольная): 135 м/мин.

  • Y (поперечная): 75 м/мин.

  • Z (вертикальная): 30 м/мин.

Такая динамика характерна для станков премиум-класса. Она позволяет сокращать время цикла до 30-40% по сравнению с бюджетными моделями.

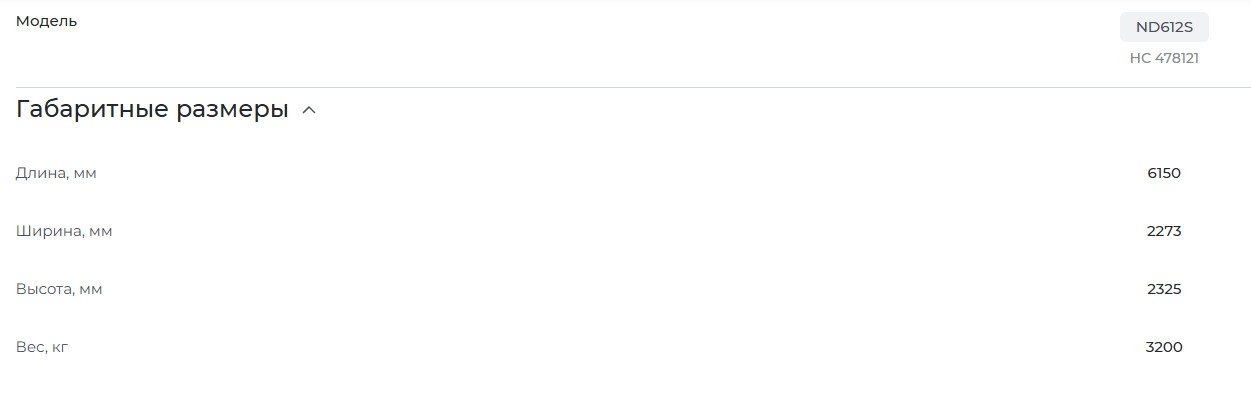

• Вес станка: 3200 кг. Массивная станина из сварной конструкции гасит вибрации при одновременной работе двух шпинделей и гарантирует точность позиционирования ±0,1 мм.

Преимущества: чем Nanxing ND612S отличается от конкурентов

Теперь перейдем к самым интересным особенностям, которые превращают этот станок из просто «сверлилки» в интеллектуальный обрабатывающий центр.

1. Сверление отверстий с 6 сторон (полная обработка)

Это главное преимущество. Оператору не нужно вручную переворачивать деталь или использовать дополнительные станки для сверления торцов. Верхняя голова сверлит «лицо», нижняя — «изнанку», а горизонтальные сверла (10 штук) обрабатывают все четыре торца. В результате на выходе получается деталь, полностью готовая к сборке.

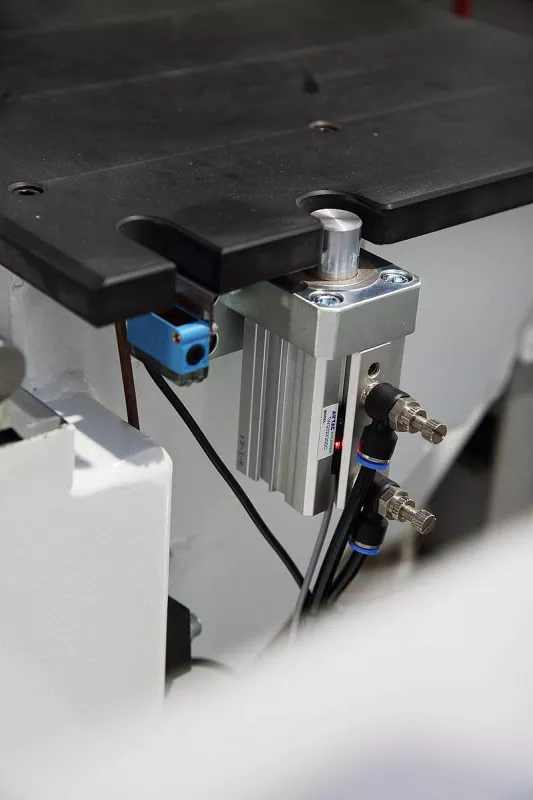

2. Два автоматических зажима с системой обдува

Многие производители экономят на зажимах, предлагая ручные струбцины. В Nanxing ND612S установлены два пневматических зажима. Что особенно ценно — они имеют автоматический обдув зоны захвата сжатым воздухом.

Зачем это нужно?
При обработке ламинированных ДСП и МДФ на поверхности неизбежно скапливается мелкая пыль и стружка. Если стружка попадет под прижим, деталь может перекоситься или на ее поверхности останутся вмятины. Обдув решает эту проблему: перед фиксацией воздушной струей сдуваются все загрязнения. Это повышает качество обработки и защищает пласти заготовки.

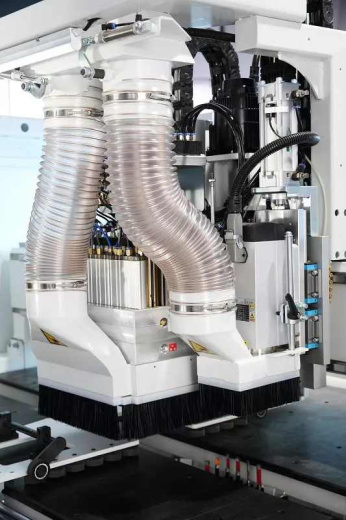

3. Комбинированный верхний узел (три в одном)

Верхний обрабатывающий узел включает:

• Сверлильную группу (вертикаль и горизонталь).

• Фрезерный шпиндель мощностью 3,5 кВт.

• Пазовальную пилу.

Наличие пилы позволяет выполнять чистый пропил в листовом материале без сколов (например, для создания сложных вырезов под фурнитуру или разделения деталей). Это редко встречается у конкурентов в данном ценовом сегменте.

4. Полноценный нижний фрезерный шпиндель

Нижний узел оснащен не только сверлами, но и собственным шпинделем 3,5 кВт. Это открывает возможность обработки нижней плоскости детали: выборка пазов под дно ящика, фрезеровка посадочных мест под ножки, обработка кромки снизу. Работа двух шпинделей синхронизируется через ЧПУ, что позволяет создавать сложные 3D-профили за один проход.

5. Интеллектуальная система управления SYNTEC + PCDrillCAM

Станок оснащен контроллером SYNTEC — одним из лидеров в мире деревообработки. Это промышленный компьютер с большим сенсорным экраном, устойчивый к пыли и перепадам напряжения.

Но главное — предустановленное ПО PCDrillCAM. Эта программа позволяет:

• Импортировать чертежи из любых CAD-систем (dxf, plt, nc).

• Автоматически распознавать отверстия и карты раскроя.

• Генерировать управляющую программу за 30 секунд без ручного ввода координат.

• Визуализировать процесс обработки на экране ЧПУ.

Для мастера это означает полное отсутствие ошибок при вводе данных и возможность обучать новый персонал за один день.

Для каких задач подходит Nanxing ND612S?

Рассмотрим конкретные типовые детали, которые этот станок делает идеально.

1. Корпуса шкафов-купе: Сверление боковин под полки и направляющие (19 вертикальных сверл закрывают весь ряд за раз), присадка торцов под шканты и стяжки.

2. Фасады для кухонь: Сверление петель с четырех сторон, фрезеровка паза под алюминиевый профиль или ручку-планку (верхний фрезер + пила).

3. Выдвижные ящики: Обработка передних и задних стенок ящика, выборка паза под дно из ХДФ (используется нижний шпиндель).

4. Царги и перегородки: Одновременное сверление отверстий с двух торцов (благодаря группам 3+3 и 2+2).

Сравнение с аналогами

Если сравнивать Nanxing ND612S с европейскими брендами (Vitap, Biesse), то китайский центр предлагает аналогичный функционал (два шпинделя, обдув зажимов, 19 сверл) за 60-70% от цены «европейца». По сравнению с бюджетными китайскими станками (без нижнего шпинделя и пилы), ND612S выигрывает в универсальности — он заменяет сразу три устройства: сверлильный станок, фрезер с ЧПУ и пазовальный станок.

Монтаж и обслуживание

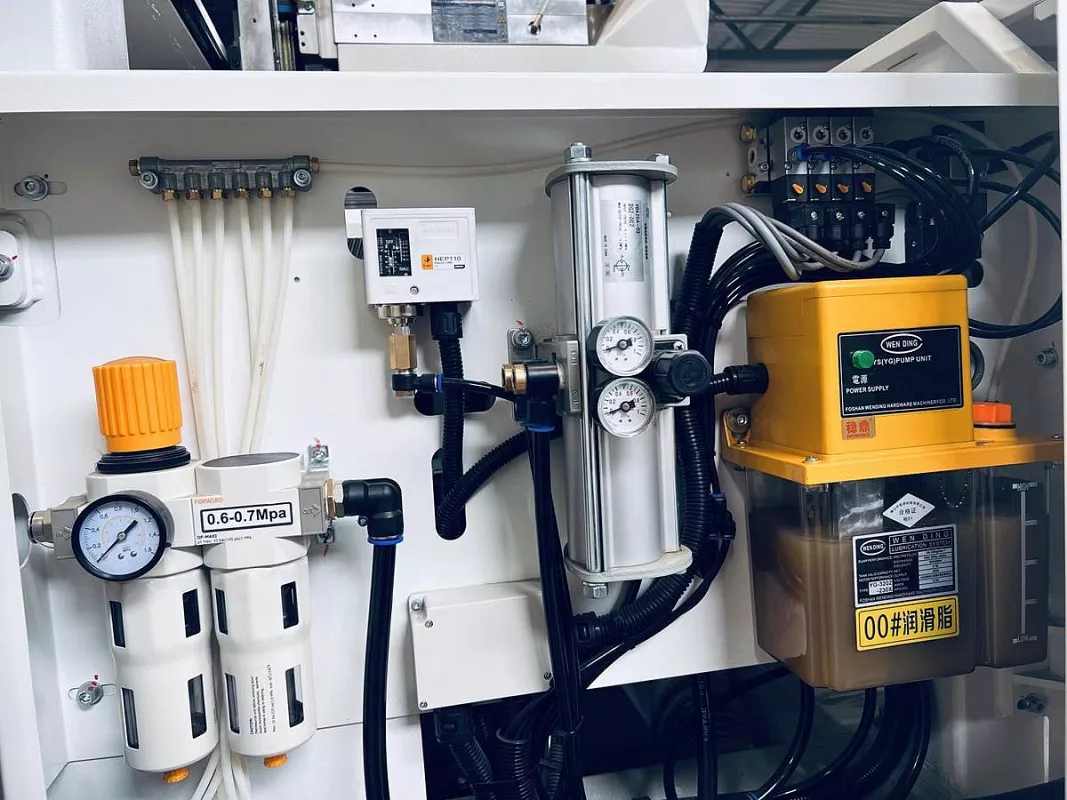

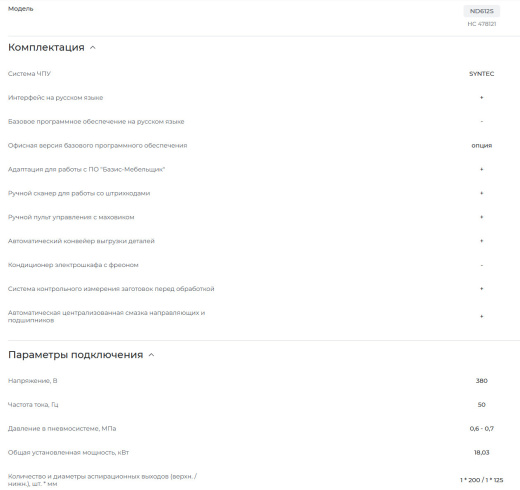

• Требования к помещению: Необходим ровный бетонный пол, трехфазная сеть 380В, давление воздуха от 6 бар (из-за пневмозажимов и обдува).

• Расходные материалы: Станок использует стандартные сверла диаметром 10 мм и цанги ER20 для фрез. Пилка для пазов — распространенный размер 120-150 мм.

• Смазка: Направляющие HIWIN (обычно устанавливаются на Nanxing) имеют автоматические пресс-масленки, но первый месяц после покупки лучше смазывать вручную раз в смену.

Итог: стоит ли покупать?

Nanxing ND612S — это идеальный выбор для:

• Мебельных фабрик, переходящих от ручной присадки к автоматической.

• Производств, работающих с ЛДСП 16-32 мм.

• Мастерских, где нужна высокая точность (дорогая мебель, коммерческие проекты).

Кому этот станок не подойдет:

• Тем, кто обрабатывает только мелкие детали (до 200 мм) — будет неэффективен из-за динамики.

• Производствам с бюджетом менее 2,5 млн рублей (новый станок стоит около 3-4 млн, но окупается за 6-8 месяцев при 2-х сменной работе).

Резюме: Nanxing ND612S — это не просто «сверлилка», а законченное технологическое решение. Два шпинделя, пазовальная пила, 6-сторонняя обработка и умная электроника SYNTEC делают его «рабочей лошадкой» современного мебельного цеха. Если вы хотите забыть про ручную разметку и перевороты деталей — присмотритесь к этой модели.
